MANUAL DE USUARIO AM1B-ITX ASROCK

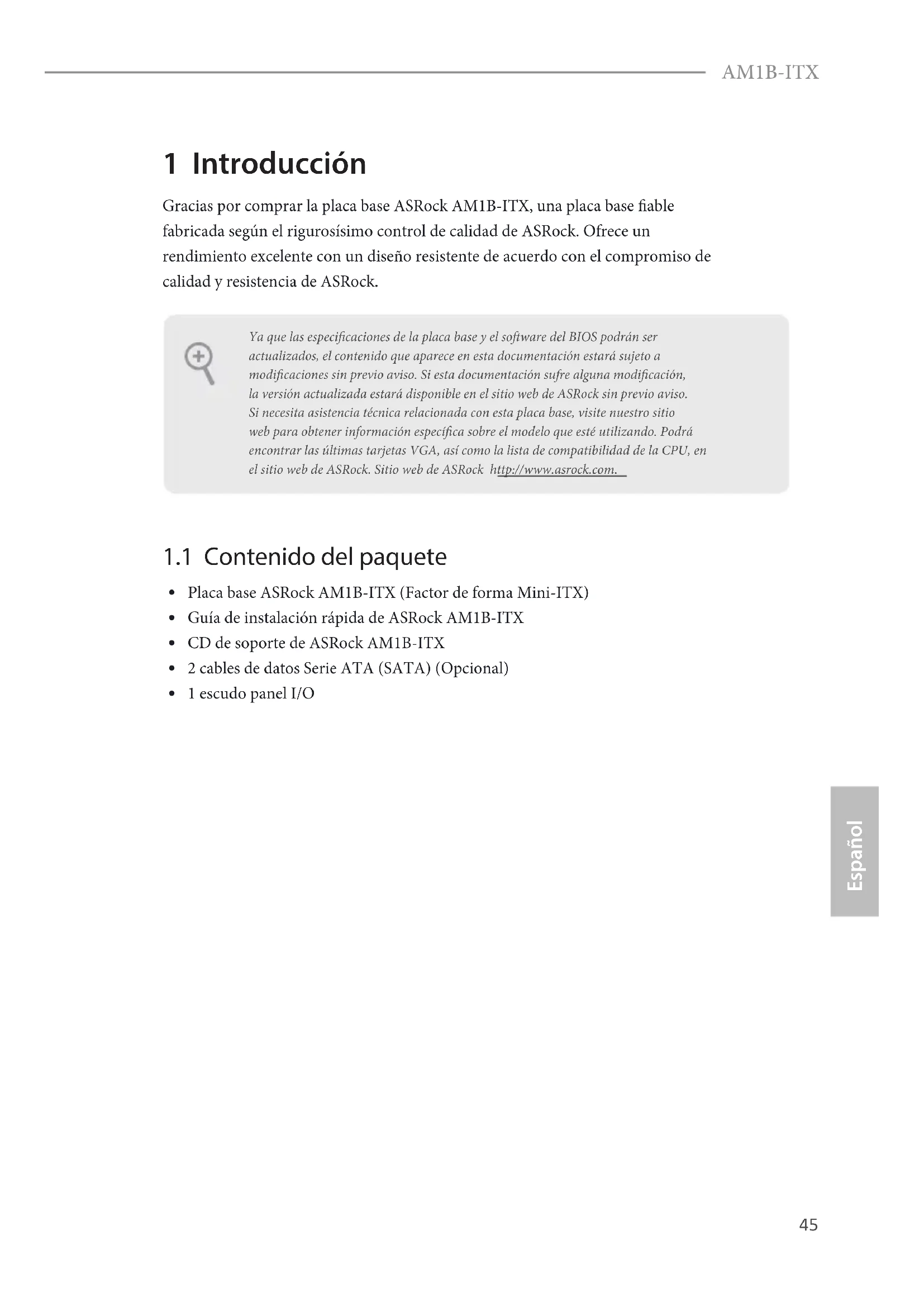

Español AM1B-ITX 1 Introducción Gracias por comprar la placa base ASRock AM1B-ITX, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

Guía de instalación rápida de ASRock AM1B-ITX

2 cables de datos Serie ATA (SATA) (Opcional)

1 escudo panel I/O Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.46 Español

Diseño de los Condensadores: All Solid CPU

Admite APU de cuatro y dos núcleos de las series A y E en zócalo AM1 AMD de hasta 25 W Memoria

Capacidad máxima de la memoria del sistema: 32GB Ranura de expansión

Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

Compatible con HDMI con máxima resolución hasta 4K x 2K (4096x2160) @ 24Hz o 4K x 2K (3840x2160) @ 30Hz

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con D-Sub con máxima resolución hasta 2048x1536 @ 60Hz

Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

Compatible con función HDCP con puertos DVI-D y HDMI

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI Audio

Admite protección total contra subidas de tensión LAN

Compatible con Wake-On-LAN

Admite protección total contra subidas de tensión

Admite detección de conexión de cable LAN

Compatible con Ethernet de consumo eciente de energía 802.3az47 Español AM1B-ITX

1 puerto de ratón/teclado PS/2

2 puertos USB 2.0 (Admite protección total contra subidas de tensión)

2 puertos USB 3.0 (Admite protección total contra subidas de tensión)

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Almace- namiento

2 conectores SATA3 de 6,0 Gb/s de APU Serie AMD AM1 Socket 25W Quad-Core, compatibles con las funciones NCQ, AHCI y “Hot Plug”

2 conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibles con las funciones NCQ, AHCI y “Hot Plug” Conectores

1 cabezal de puerto COM

1 cabezal de intrusión de chasis

1 conector de ventilador de la CPU (de 4 pines)

1 conector de ventilador del chasis (de 4 pines)

1 conector de ventilador de alimentación (de 3 pines)

1 conector de alimentación ATX de 24 pines

2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0) (Admite protección total contra subidas de tensión)

1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) de ASMedia ASM1042A (Admite protección total contra subidas de tensión) Característi- cas del BIOS

BIOS legal UEFI AMI de 32Mb compatible con interfaz gráca

Eventos de reactivación conformes con ACPI 1.1

Compatible con SMBIOS 2.3.1

Multiajuste de voltaje de DRAM48 Español

• Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com CD de soporte

Controladores, Utilidades, Soware AntiVirus (Versión de prueba), Explorador y Barra de herramientas de Google Chrome y Start8 (Versión de prueba de 30 días) Monitor del hardware

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de alimentación/CPU/Chasis

Ventilador silencioso de la CPU

Control multivelocidad del ventilador de la CPU

Detección de CUBIERTA ABIERTA

Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)49 Español AM1B-ITX

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines. Puente de borrado de CMOS (CLRCMOS1) (consulte la pág.1, N.º 2) CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Borrado de CMOSPredeterminado Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.50 Español

1.4 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 8) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables. PWRBTN (Interruptor de alimentación): conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de alimentación del sistema): conéctelo al indicador del estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.51 Español AM1B-ITX Conectores Serie ATA3 (SATA3_1: consulte la pág.1, N.º 9) (SATA3_2: consulte la pág.1, N.º 10) (SATA3_A1: consulte la pág.1, N.º 12) (SATA3_A2: consulte la pág.1, N.º 11) Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Cabezales USB 2.0 (USB4_5 de 9 pines) (consulte la pág.1, N.º 17) (USB6_7 de 9 pines) (consulte la pág.1, N.º 18) Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 2.0 admite dos puertos. Cabezal USB 3.0 (USB3_2_3 de 19 pines) (consulte la pág.1, N.º 14) Además de dos puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos. Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 19) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. DUMMY GND GND

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET52 Español Cabezal de altavoces del chasis (SPEAKER1 de 4 pines) (consulte la pág.1, N.º 7) Conecte el altavoz del chasis a este cabezal. Conectores del ventilador de alimentación y del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 13) (PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 1) Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. Conectores del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 3) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor

de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, instálelo en el cabezal de audio del panel frontal

siguiendo los siguientes pasos: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente para el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Español AM1B-ITX Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 6) Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, N.º 16) Este cabezal COM1 admite un módulo de puerto serie. Cabezal de intrusión de chasis (CI1 de 2 pines) (consulte la pág.1, N.º 4) Esta placa base es compatible con la función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis. Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 15) Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege identidades digitales y garantiza la integridad de la plataforma.
