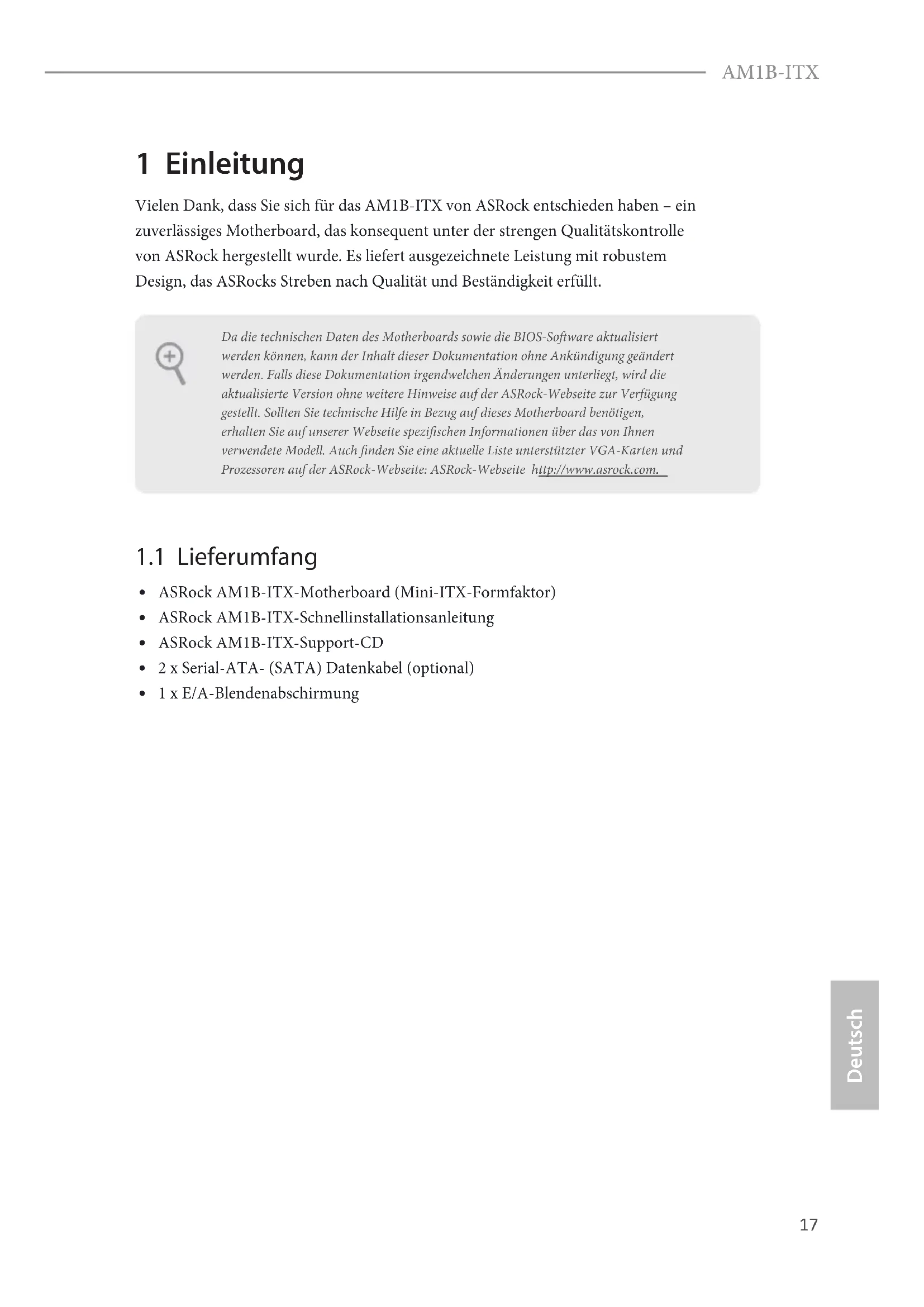

Deutsch AM1B-ITX 1 Einleitung Vielen Dank, dass Sie sich für das AM1B-ITX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

ASRock AM1B-ITX-Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.18 Deutsch

1.2 Technische Daten

Vollständig solides Kondensatordesign Prozessor

Unterstützt AMD-AM1-Sockel der A-Serie und E-Serie mit Quad-Core/Dual-Core-APU bis 25 W Speicher

2 x DDR3-DIMM-Steckplätze

Unterstützt DDR3 1600/1333/1066 non-ECC, ungepuerter Speicher

Systemspeicher, max. Kapazität: 32GB Erweiterungs- steckplatz

1 x PCI-Express 2,0-x16-Steckplatz (PCIE1: x4-Modus) Grakkarte

Integrierte Grakkarte der AMD Radeon

R3-Serie in APU der A-Serie / E-Serie

Max. geteilter Speicher: 2 GB

Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz oder 4K x 2K (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 2048 x 1536 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

Unterstützt vollständigen Überspannungsschutz LAN

Unterstützt Realtek RealWoW! Technology

Unterstützt Wake-On-LAN19 Deutsch AM1B-ITX

Unterstützt vollständigen Überspannungsschutz

Unterstützt LAN-Kabelerkennung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblende, E/A

1 x PS/2-Maus/Tastaturanschluss

2 x USB 2.0-Ports (Unterstützt vollständigen Überspannungsschutz)

2 x USB 3.0-Ports (Unterstützt vollständigen Überspannungsschutz)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschluss: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

2 x SATA-III-6,0-Gb/s-Anschlüsse über Quad-Core-APUs (25 Watt) für AMDs Sockel AM1, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen

2 x SATA-III-6,0-Gb/s-Anschlüsse über ASMedia ASM1061, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen Anschluss

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri-Stileiste

1 x Gehäuselüeranschluss (4-polig)

1 x Netzteillüeranschluss (3-polig)

1 x 24-poliger ATX-Netzanschluss

2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports) (Unterstützt vollständigen Überspannungsschutz)

1 x USB 3.0-Stileiste über ASMedia ASM1042A (unterstützt zwei USB 3.0-Ports) (Unterstützt vollständigen Überspannungsschutz)20 Deutsch

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com BIOS- Funktion

32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung grascher Benutzerschnittstellen

Unterstützung für “Plug and Play”

ACPI 1.1-konforme Aufweckereignisse

SMBIOS 2.3.1-Unterstützung

DRAM Mehrfachspannungsanpassung Support-CD

CPU-/Gehäusetemperaturerkennung

CPU/Gehäuse/Netzteil-Lüertachometer

CPU-lüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssystem

Konform mit Microso® Windows® 8.1, 32 Bit / 8.1, 64 Bit / 8, 32 Bit / 8, 64 Bit / 7, 32 Bit / 7, 64 Bit / XP, 32 Bit / XP, 64 Bit Zertizierungen

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)21 Deutsch AM1B-ITX

1.3 Jumper-Einrichtung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 2) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS- Batterie entfernt wird. CMOS löschenStandard Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.22 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 8) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetrieb-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S3- Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivität-LED): Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.23 Deutsch AM1B-ITX Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 9) (SATA3_2: siehe S. 1, Nr. 10) (SATA3_A1: siehe S. 1, Nr. 12) (SATA3_A2: siehe S. 1, Nr. 11) Diese vier SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsge- schwindigkeit bis 6,0 Gb/s. USB 2.0-Stileisten (9-polig, USB4_5) (siehe S. 1, Nr. 17) (9-polig, USB6_7) (siehe S. 1, Nr. 18) Neben zwei USB 2.0-Ports an der E/A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.0-Stileiste (19-polig, USB3_2_3) (siehe S. 1, Nr. 14) Neben zwei USB 3.0-Ports an der E/ A-Blende bendet sich eine Stileiste an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 19) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. DUMMY GND GND

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET24 Deutsch Gehäuselautsprechersti- leiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 7) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuse- und Netzteillüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 13) (3-polig, PWR_FAN1) (siehe S. 1, Nr. 1) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse

muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der

nachstehenden Schritte an der Audiostileiste (Frontblende): A. Verbinden Sie Mic_IN (MIC) mit MIC2_L. B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L. C. Verbinden Sie Erde (GND) mit Erde (GND). D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC’97-Audiopanel verbinden. E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Deutsch AM1B-ITX ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 26) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. Gehäuseeingri- Stileiste (2-polig, CI1) (siehe S. 1, Nr. 4) Dieses Motherboard unterstützt die Gehäuse- oen-Erkennung, die erkennt, wenn die Ge- häuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrierken- nungsdesign voraus. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 15) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
