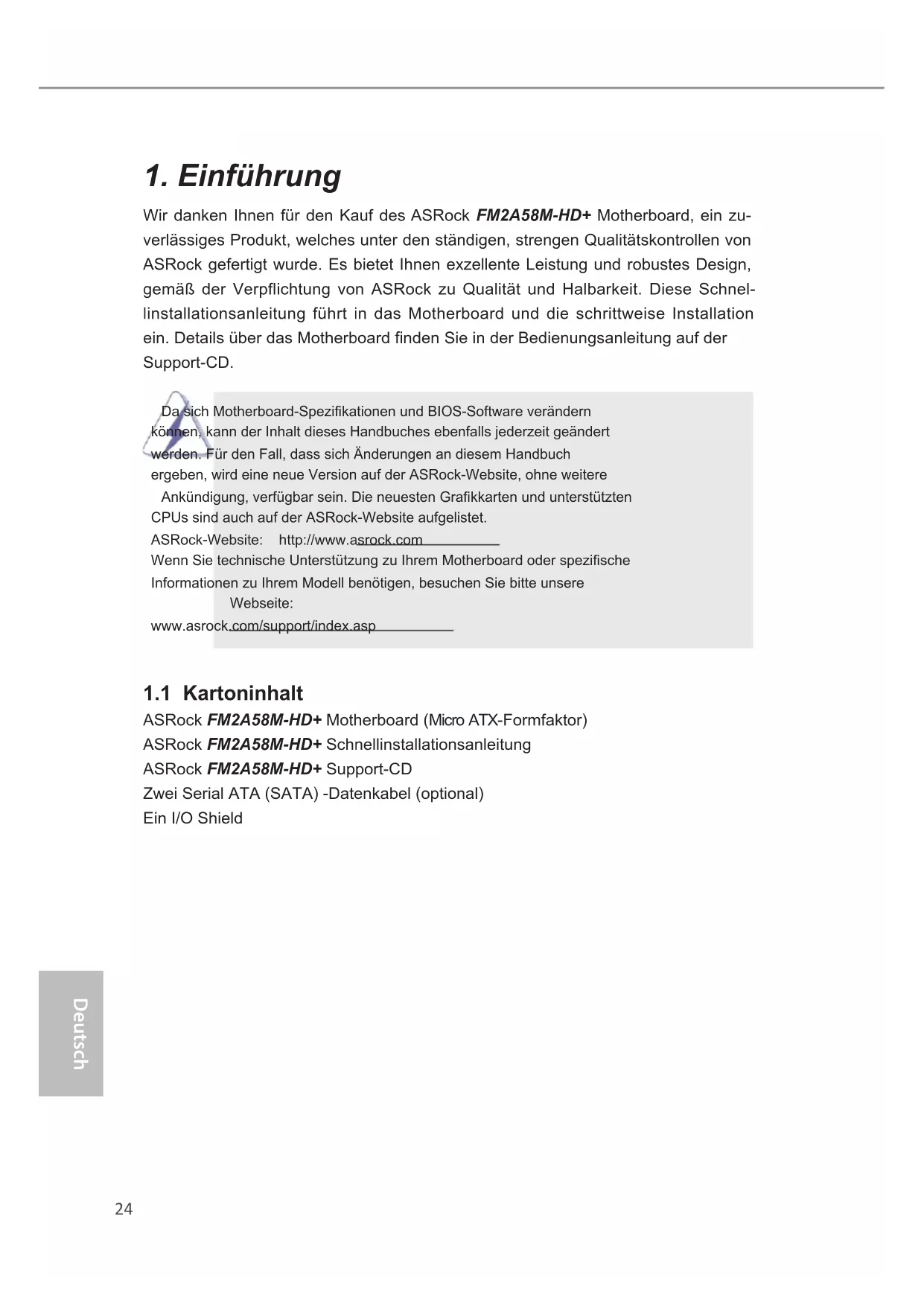

Wir danken Ihnen für den Kauf des ASRock FM2A58M-HD+ Motherboard, ein zu- verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation ein.DetailsüberdasMotherboardndenSieinderBedienungsanleitungaufder Support-CD. DasichMotherboard-SpezikationenundBIOS-Softwareverändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung,verfügbarsein.DieneuestenGrakkartenundunterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com WennSietechnischeUnterstützungzuIhremMotherboardoderspezische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

• PCB mit hochverdichtetem Glasfasergewebe CPU

• Unterstützt Prozessoren für Sockel FM2+ (95 W) / FM2 (100 W) Chipsatz

• AMD A58 FCH (Bolton-D2) Speicher

• Unterstützung von Dual-Kanal-Speichertechnologie

• 2 x Steckplätze für DDR3

• Unterstützt DDR3 1866/1600/1333/1066 non-ECC, ungepufferter Speicher

• Max. Kapazität des Systemspeichers: 32GB

• UnterstütztAMDMemoryProle(AMP) Erweit- erungs- steckplä- tze

• 1 x PCI Express 3.0 x16-Schlitz (PCIE1: x16-Modus)

• PCIE 3.0 wird nur mit FM2+-Prozessor unterstützt.FM2- Prozessor unterstützt nur PCIE 2.0.

• 1 x PCI Express 2.0 x1-Steckplätze

• 1 x PCI -Steckplätze

• UnterstütztAMDdualeGrakkarten Onboard- VGA

• IntegrierteGrakkartederAMDRadeon

R7/R5-Serie in APU der A-Serie

• DirectX 11.1, Pixel Shader 5.0 mit FM2+-Prozessor. DirectX 11, Pixel Shader 5.0 mit FM2-Prozessor.

• Maximal gemeinsam genutzter Speicher 2GB

• Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

• Unterstützt drei Monitore

• UnterstütztHDMImiteinermaximalenAuösungvon 1920 x 1200 bei 60 Hz *NurFM2+-APUskönneneineAuösungbis4096x 2160 per HDMI-Port unterstützen

• Unterstützt Dual-link DVI-D mit einer maximalen Auösungvon2560x1600bei60Hz26 27 Deutsch

• UnterstütztD-SubmiteinermaximalenAuösungvon 1920 x 1200 bei 60 Hz

• Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-Bildschirm erforderlich)

• Unterstützt stereoskopisches 3D per Blu-ray mit HDMI

• Unterstützt AMD Steady Video

2.0: Neuartige Funktion der Videonachbearbeitung für automatische Reduzierung von Bildschwankungen bei Heim-/Online- Videos

• Unterstützt HDCP mit DVI-D- und HDMI-Ports

• Unterstutzt 1080p Blu-ray (BD)-Wiedergabe mit DVI-D- und HDMI-Ports Audio

• 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

• Unterstützt Überspannungsschutz (ASRocks Komplettschutz vor Spannungsspitzen) LAN

• Unterstützt Wake-On-WAN

• Unterstützt Wake-On-LAN

• Unterstützt Schutz vor Blitzschlag/elektrostatischer Ent- ladung

• (ASRocks Komplettschutz vor Spannungsspitzen)

• Unterstützt LAN-Kabelerkennung

• UnterstütztenergieefzientesEthernet802.3az

• Unterstützt PXE E/A-An- schlüsse an der Rückseite

• 1 x PS/2-Mausanschluss

• 1 x PS/2-Tastaturanschluss

• 6 x Standard-USB 2.0-Anschlüsse (Unterstützt Schutz vor elektrostatischer

• Entladung (ASRocks Komplettschutz vor

• 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

• HD Audiobuchse: Audioeingang / Lautsprecher vorne / Mikrofon26 27 Deutsch FM2A58M-HD+ Speicher

• 6 x SATA 2-Anschluss mit 3,0 Gb/s, unterstützt RAID- (RAID 0, RAID 1 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen An- schlüsse

• 1 x Druckerport-Anschlussleiste

• 1 x COM-Anschluss-Header

• 1 x Verteiler für Gehäuseeindringversuche

• 1 x CPUlüfter-Anschluss (4-pin)

• 1 x Gehäuselüfter-Anschluss (4-pin)

• 1 x Stromlüfter-Anschluss (3-pin)

• 1 x 24-pin ATX-Netz-Header

• 1 x 4-pin anschluss für 12V-ATX-Netzteil

• 1 x Anschluss für Audio auf der Gehäusevorderseite

• 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) (Unterstützt Schutz vor elektro- statischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)) BIOS

• 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

• Unterstützung für “Plug and Play”

• ACPI 1.1-Weckfunktionen

• Motherboardtemperaturerkennung

• Drehzahlmessung für CPUlüfter

• Drehzahlmessung für Gehäuselüfter

• Geräuscharmer CPU-/Gehäuselüfter

• MehrstugeGeschwindigkeitsteuerungfürCPU-/Ge- häuselüfter

• GEHÄUSE OFFEN-Erkennung

• Spannungsüberwachung: +12V, +5V, +3.3V, Vcore28 29 Deutsch

• Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com Betriebs- systeme

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Ge- brückt”sind,bzw.esbendetsicheine Jumper-Kappe auf diesen beiden Pins. Jumper Einstellun Beschreibung CMOS löschen (CLRCMOS1, 3-Pin jumper) (siehe S.1, No. 21) Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum,Uhrzeit,benutzerdeniertesProl,1394GUIDundMAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Default- Einstellung Durch Löschen des CMOS kann erkannt werden, wenn das Gehäuseoffen ist. Bitte stellen Sie zum Löschen der Aufzeichnung des vorherigenGehäuseindringungsstatus die BIOS-Option “Status leeren” ein.30 31 Deutsch USB 2.0-Header Zusätzlich zu den sechs (9-pol. USB6_7) üblichen USB 2.0-Ports an den (siehe S.1 - No. 16) I/O-Anschlüssenbendensich (9-pol. USB8_9) zwei USB 2.0- (siehe S.1 - No. 17) Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt. Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2- (SATA_1: siehe S.1 - No. 8) (SATA2-)Verbínder (SATA_2: siehe S.1 - No. 9) unterstützten SATA-Datenkabel (SATA_3: siehe S.1 - No. 13) für interne (SATA_4: siehe S.1 - No. 12) Massenspeichergeräte. Die (SATA_5: siehe S.1 - No. 15) aktuelle SATA2- Schnittstelle (SATA_6: siehe S.1 - No. 14) ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s.

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt! Anschluss Beschreibung DUMMYGNDGND

SATA_5 SATA_6 SATA_1 SATA_2 SATA_3 SATA_4 Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder (9-Pin HD_AUDIO1) seite Ihres Gehäuses, (siehe S.1 - No. 20) ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

MIC_RETPRESENCE#GNDOUT2_RMIC2_RMIC2_LOUT_RET 1.HighDenitionAudiounterstütztJackSensing(automatischeErkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.30 31 Deutsch FM2A58M-HD+

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an. System Panel-Header Dieser Header unterstützt (9-pin PANEL1) mehrere Funktion der (siehe S.1 - No. 7) Systemvorderseite. Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen. PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses.Siekönnenkongurieren,wiedasSystemmitHilfedes Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt,wennsichdasSystemimRuhezustandS3bendet.DieLED schaltetsichaus,wennsichdasSystemindenModiS4bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

GNDRESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND32 33 Deutsch Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen. Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.1 - No. 6) diesen Header an.

+5VDUMMYDUMMYSPEAKER Gehäuse- und Verbinden Sie die Lüfterkabel Stromlüfteranschlüsse mit den Lüfteranschlüssen, (4-pin CHA_FAN1) wobei der schwarze Draht an (siehe S.1, No. 11) den Schutzleiterstift angeschlossenwird. (3-pin PWR_FAN1) (siehe S.1, No. 2) CPU-Lüfteranschluss Verbinden Sie das CPU - (4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.1 - No. 3) Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. GND+ 12V CPU_ FAN_SPEED

Deutsch FM2A58M-HD+ ATX 12V Anschluss Bitte schließen Sie an diesen (8-pin ATX12V1) Anschluss die ATX 12V (siehe S.1 - No. 1) Stromversorgung an. COM-Anschluss-Header Dieser COM-Anschluss- (9-pin COM1) Header wird verwendet, um (siehe S.1 - No. 19) ein COM-Anschlussmodul zu unterstützen. CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 Verteiler für Gehäuseeindringversuche Dieses Motherboard unterstützt (2-pin CI1) die GEHÄUSE OFFEN- (siehe S.1 - No. 22) Erkennungsfunktion,die feststellt, ob dieGehäuseab- deckung entferntwurde. Für diese Funktion istein Ge- häuse erforderlich, dasmit ei- nem Design zur Erkennung von Gehäuseeindringver- suchenausgestattet ist.

ATX-Netz-Header Verbinden Sie die ATX- (24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.1 - No. 5) Header.

Installation eines 20-pol. ATX-Netzteils Obwohl dieses Motherboard einen 24-pol. ATX- Stromanschluss bietet, kann es auch mit einem modiziertentraditionellen20-pol.ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

SLCT TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 10) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitaleZertikate,Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformin- tegrität.
