Caractéristiques	Détails
Type de carte mère	Micro ATX
Socket	FM2+/FM2
Chipset	AMD A58
Support de mémoire	DDR3, jusqu'à 64 Go
Fréquence de mémoire	Supporte jusqu'à 2400 MHz (OC)
Slots PCI Express	1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
Ports SATA	6 x SATA 6 Gb/s
Connectivité réseau	LAN 10/100 Mbps
Ports USB	4 x USB 3.0, 6 x USB 2.0
Audio	Codec Realtek ALC662
Format	Micro ATX
Dimensions	24.4 cm x 20.0 cm
Utilisation	Idéale pour les configurations de bureau et les PC de jeu d'entrée de gamme
Maintenance	Vérifier régulièrement les mises à jour du BIOS et nettoyer les composants
Sécurité	Utiliser des protections contre les surtensions et un bon refroidissement
Informations générales	Compatible avec les processeurs AMD A-Series et Athlon

FOIRE AUX QUESTIONS - FM2A58M-HD+ ASROCK

Quelle est la procédure d'installation de la carte mère ASROCK FM2A58M-HD+ ?

Pour installer la carte mère, commencez par éteindre l'ordinateur et débrancher tous les câbles. Retirez le panneau latéral du boîtier. Placez la carte mère sur les entretoises du boîtier, en vous assurant que les ports arrière sont accessibles. Vissez la carte mère en place, puis connectez les câbles d'alimentation, les ports SATA et les composants tels que le processeur et la RAM.

Comment mettre à jour le BIOS de la carte mère ASROCK FM2A58M-HD+ ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site web d'ASROCK. Copiez le fichier sur une clé USB formatée en FAT32. Redémarrez l'ordinateur et accédez au BIOS en appuyant sur DEL. Sélectionnez 'Instant Flash' dans le menu et suivez les instructions pour mettre à jour le BIOS.

Quels types de mémoire RAM sont compatibles avec la carte mère ASROCK FM2A58M-HD+ ?

La carte mère ASROCK FM2A58M-HD+ est compatible avec la mémoire DDR3, avec une capacité maximale de 32 Go et une vitesse pouvant atteindre 2400 MHz (OC). Assurez-vous de vérifier la liste de compatibilité sur le site d'ASROCK pour les modules spécifiques.

Que faire si la carte mère ne démarre pas ?

Si la carte mère ne démarre pas, vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous que le processeur et la RAM sont bien installés. Testez également avec une autre alimentation si possible. Si le problème persiste, consultez le manuel pour les codes de diagnostic ou les voyants LED.

Comment vérifier la température de la carte mère ASROCK FM2A58M-HD+ ?

Pour vérifier la température de la carte mère, accédez au BIOS en redémarrant l'ordinateur et en appuyant sur DEL. Dans le BIOS, recherchez les options de surveillance de la température. Vous pouvez également utiliser des logiciels de surveillance comme HWMonitor ou Core Temp une fois que le système d'exploitation est chargé.

La carte mère ASROCK FM2A58M-HD+ prend-elle en charge le CrossFire ?

Oui, la carte mère ASROCK FM2A58M-HD+ prend en charge la technologie CrossFire d'AMD, permettant l'utilisation de plusieurs cartes graphiques. Assurez-vous d'avoir une alimentation adéquate et de suivre les instructions fournies dans le manuel pour configurer correctement les cartes.

Comment résoudre un problème de son sur la carte mère ASROCK FM2A58M-HD+ ?

Si vous rencontrez des problèmes de son, vérifiez d'abord que les pilotes audio sont installés et à jour. Accédez au Gestionnaire de périphériques pour vérifier l'état du périphérique audio. Assurez-vous également que les câbles des haut-parleurs sont correctement connectés et que le volume n'est pas coupé.

Quelle est la taille maximale des disques durs pris en charge par la carte mère ASROCK FM2A58M-HD+ ?

La carte mère ASROCK FM2A58M-HD+ prend en charge des disques durs SATA jusqu'à 6 To. Assurez-vous que le système d'exploitation installé prend également en charge des disques de cette taille.

MODE D'EMPLOI FM2A58M-HD+ ASROCK

• Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Google ChromeBrowser et Toolbar, Start8 (30 jours d’évaluation) Hardware Monitor

• Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)28 29 Deutsch FM2A58M-HD+

Deutsch Embase de port d’impression AIl s’agit d’une interface pour le (LPT1 25 broches) câble du port d’impression, qui (voir p.1 No. 18) permet le raccordement pratique de périphériques d’impression.

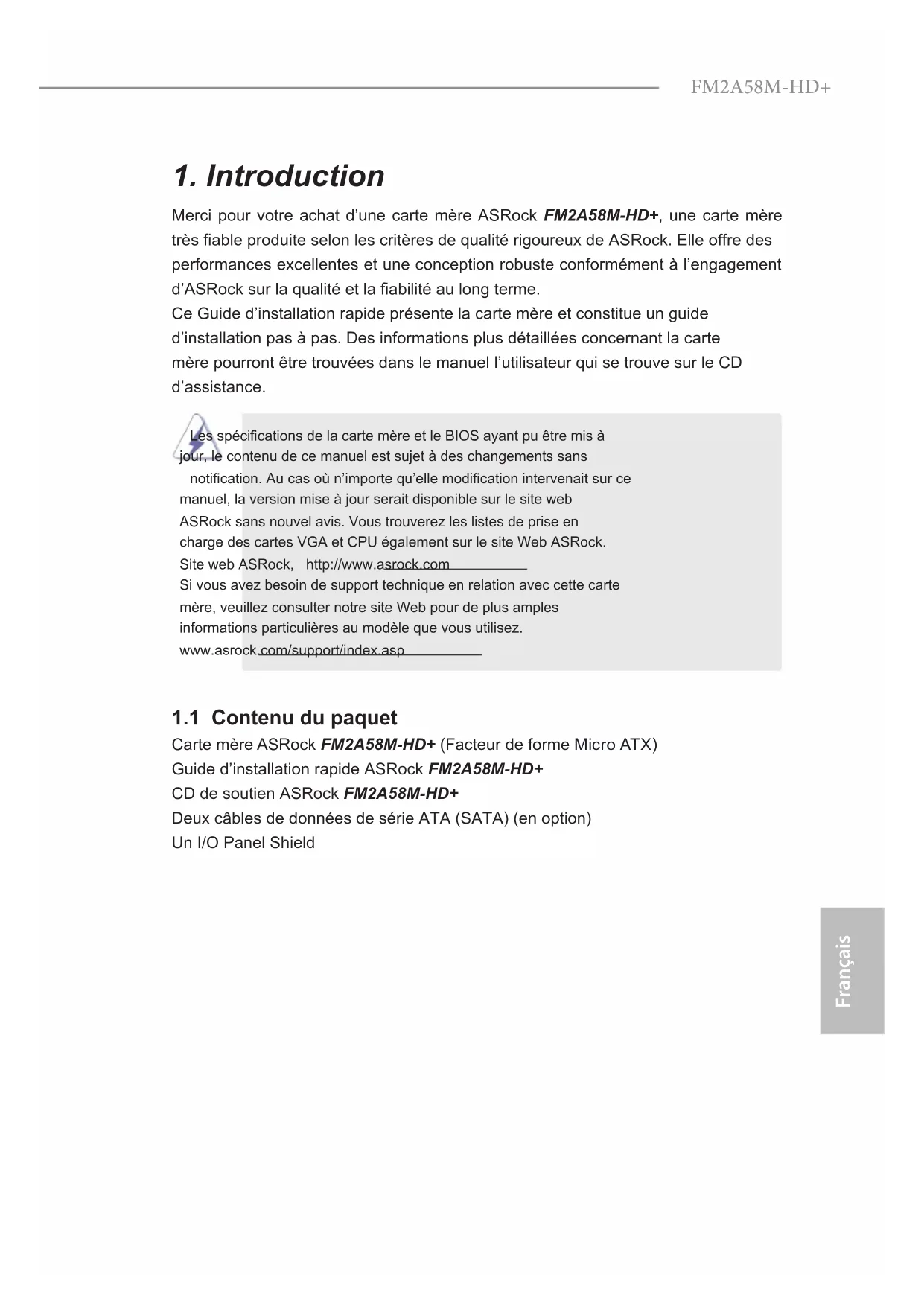

Merci pour votre achat d’une carte mère ASRock FM2A58M-HD+, une carte mère trèsableproduiteselonlescritèresdequalitérigoureuxdeASRock.Elleoffredes performances excellentes et une conception robuste conformément à l’engagement d’ASRocksurlaqualitéetlaabilitéaulongterme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance. LesspécicationsdelacartemèreetleBIOSayantpuêtremisà jour, le contenu de ce manuel est sujet à des changements sans notication.Aucasoùn’importequ’ellemodicationintervenaitsurce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A58M-HD+ (Facteur de forme Micro ATX) Guide d’installation rapide ASRock FM2A58M-HD+ CD de soutien ASRock FM2A58M-HD+ Deux câbles de données de série ATA (SATA) (en option) Un I/O Panel Shield36 37 Français Français

• Facteur de forme Micro ATX

• Accessoires de Carte mère

• PCB High Density Glass Fabric CPU

• Prend en charge les processeurs à socket FM2+ 95W / FM2 100W Chipsets

• AMD A58 FCH (Bolton-D2) Mémoire

• Compatible avec la Technologie de Mémoire à Canal Double

• Capacité maxi de mémoire système: 32GB

• 1 x slots PCI Express 3.0 x16 (PCIE1 à mode x16)

• PCIE 3.0 est uniquement pris en charge le processeur FM2+. Avec le processeur FM2, seul PCIE 2.0 est pris en charge.

• Support de AMD Dual Graphics VGA sur carte

R7/R5 série graphiques A-series

• DirectX 11.1, Pixel Shader 5.0 avec processeur FM2+.DirectX 11, Pixel Shader 5.0 avec processeur FM2.

• mémoire partagée max 2GB

• Trois options de sortie VGA: D-Sub, DVI-D et HDMI

• Prendenchargelacongurationàtriplemoniteurs

• Prend en charge le HDMI avec une résolution maximale jusqu’à 1920x1200 @ 60Hz *SeulslesAPUFM2+prennentenchargel'afchage jusqu'à 4096x2160 via le port HDMI36 37 Français Français FM2A58M-HD+

• Prend en charge le Dual-link DVI-D avec une résolution maximale jusqu’à 2560x1600 @ 60Hz

• Prend en charge le D-Sub avec une résolution maximale jusqu’à 1920x1600 @ 60Hz

• Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio: Audio à haut débit binaire) avec HDMI (Moniteur compatible HDMI requis)

• Prend en charge la 3D stéréoscopique Blu-ray avec HDMI

2.0: Nouvelle fonctionnalité de traitement post-vidéo pour réduction automatique des tremblements dans les clips vidéo en ligne/maison

• Prise en charge de la fonction HDCP avec ports DVI-D et HDMI

• Supporter 1080p Blu-ray(BD) avec ports DVI-D et HDMI Audio

• 5,1 CH HD Audio (Realtek ALC662 Audio Codec)

• Supporte la protection contre les surtensions (protection complète contre surges ASRock) LAN

• Supporte la protection contre la foudre/ESD (protec- tion complète contre surges ASRock)

• Prise en charge de la détection de câble LAN

• 6 x ports USB 2.0 par défaut (Supporte la protection ESD (protection complète contre surges ASRock))38 39 Français Français

• 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

• Prise HD Audio: Entrée Ligne / Haut-parleur frontal /Microphone Stockage

• 6 x connecteurs 3,0 Gb/s SATA2, prise en charge desfonctions RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et « Connexion à chaud » Connecteurs

• 1 x embase de port d’impression

• 1 x En-tête de port COM

• 1 x Embase d’intrusion châssis

• 1 x Connecteur pour ventilateur de CPU (br. 4)

• 1 x Connecteur pour ventilateur de Châssis (br. 4)

• 1 x Connecteur pour ventilateur de pouvoir (br. 3)

• 1 x br. 24 connecteur d’alimentation ATX

• 1 x br. 4 connecteur d’alimentation 12V ATX

• 1 x Connecteur audio panneau avant

• 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (Supporte la protection ESD (protection complète contre surges ASRock)) BIOS

• 64Mb AMI UEFI Legal BIOS avec support GUI

• Support du “Plug and Play”

• Compatible pour événements de réveil ACPI 1.1

• Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Google ChromeBrowser et Toolbar, Start8 (30 jours d’évaluation)

• Détection de la température de l’UC

• Mesure de température de la carte mère

• Tachéomètre ventilateur CPU Ventilateur

• Tachéomètre ventilateur Châssis Ventilateur38 39 Français Français FM2A58M-HD+ Surveillance système

• Ventilateur silencieux pour unité CPU/boîtier

• Commande de ventilateur CPU/boîtier à plusieurs vitesses

• Détection d’OUVERTURE DE BOÎTIER

• Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

• Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com40 41 Français Français

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava- liers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si au- cun capuchon ne relie les broches,le cava- lier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches. Le cavalier Description Effacer la CMOS (CLRCMOS1) (voirp.1g.21) Remarque : CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer etréinitialiser les paramètres du système à la conguration originale, veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l’éteindre avant de continuer avec l’opération d’effacement duCMOS.Veuilleznoterquelemotdepasse,ladate,l’heure,leprol par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. Effacer la CMOS Paramètres par défaut Si vous effacez la CMOS, il se peut qu’une ouverture du boîtier soitdétectée. Veuillez ajuster l’option du BIOS “Clear Status” (Effacerl’état) pour effacer la mention d’état d’intrusion dans le châssis.40 41 Français Français FM2A58M-HD+ Connecteur audio panneau C’est une interface pour (HD_AUDIO1 br. 9) un câble avant audio en façade (voir p.1 No. 20) qui permet le branchement et le contrôle commodes de périphériques audio.

2.0 par défaut sur le panneau

(voir p.1 No. 16) E/S, il y a deux embases USB (USB8_9 br.9)

2.0 sur cette carte mère.

(voir p.1 No. 17) Chaque embase USB 2.0 peut prendre en charge 2 ports USB

Connecteurs Série ATA2 Ces six connecteurs Série (SATA_1: voir p.1 No. 8) ATA2 (SATA2) prennent en (SATA_2: voir p.1 No. 9) charge les câbles SATA pour (SATA_3 voir p.1 No. 13) les périphériques de stockage (SATA_4 voir p.1 No. 12) internes. L’interface SATA2 (SATA_5 voir p.1 No. 15) actuelle permet des taux (SATA_6 voir p.1 No. 14) transferts de données pouvant aller jusqu’à 3,0 Gb/s.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et con- necteurs. Le fait de placer les capuchons de cavalier sur les en- têtes et connecteurs causera à la carte mère des dommages irré- versibles! DUMMYGNDGND

SATA_5 SATA_6 SATA_1 SATA_2 SATA_3 SATA_4 1.L’audioàhautedénition(HDA)prendenchargeladétectiondeche, maisleldepanneausurlechâssisdoitprendreenchargeleHDApour fonctionner correctement. Veuillez suivre les instructions dans notre manueletlemanueldechâssisaninstallervotresystème.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97.42 43 Français Français Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et l’indicateur d’état du système du châssis sur cette barrette en respectant l’affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles. PWRBTN (Interrupteur d’alimentation): Connectez ici le connecteur d’alimentation sur le panneau avant du châssis.Vouspouvezcongurerlafaçondemettrevotresystèmehors tension avec l’interrupteur d’alimentation. RESET (Interrupteur de réinitialisation): Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement. PLED (DEL alimentation système): Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S3. Le voyant DEL est éteint lorsque le système est en mode veille S4 ou lorsqu’il est éteint (S5). E. Pour activer le micro avant. Pour les systèmes d’exploitation Windows

64 bits :Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). En-tête du panneau système Cet en-tête permet d’utiliser (PANEL1 br.9) plusieurs fonctions du (voir p.1 No. 7) panneau système frontal.

GNDRESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND HDLED (DEL activité du disque dur): Connectez ici le voyant DEL d’activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d’écrire des données. Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation, voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous connectezlepanneauavantdevotrechâssissurcettebarrette,vériez bienàfairecorrespondreleslsetlesbroches.42 43 Français Français FM2A58M-HD+ Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce (CPU_FAN1 br. 4) connecteuretbrancherlel (voir p.1 No. 3) noir sur la broche de terre. GND+ 12V CPU_ FAN_SPEED

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur (SPEAKER1 br. 4) cet en-tête. (voir p.1 No. 6) Connecteur pour châssis et ventilateur (CHA_FAN1 br. 4) (voir p.1 No. 11) (PWR_FAN1 br. 3) (voir p.1 No. 2) Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre lelnoiràlabrochedeterre.

+5VDUMMYDUMMYSPEAKER GND +12V

En-tête d’alimentation ATX Veuillez connecter l’unité (ATXPWR1 br. 24) d’alimentation ATX sur cet en- (voir p.1 No. 5) tête.

Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées44 4544 45 Français Français Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13. 20-Installation de l’alimentation électrique ATX

Connecteur ATX 12V Veuillez connecter une unité (ATX12V1 br. 8) d’alimentation électrique ATX (voir p.1 No. 1) 12V sur ce connecteur. En-tête de port COM Cette en-tête de port COM est (COM1 br.9) utilisée pour prendre en charge (voir p.1 No. 18) un module de port COM. CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 Embase d’intrusion châssis Cette carte-mère prend (CI1 br.2) en charge la détection (voir p.1 No. 21) d’OUVERTURE DE BOÎTIER, quidétecte tout retrait du capot duchâssis. Cette fonction- nécessite un châssis qui a été- conçu pour la détectiond’intrusion dans le châssis.

Français Français Embase de port d’impression AIl s’agit d’une interface pour le (LPT1 25 broches) câble du port d’impression, qui (voir p.1 No. 18) permet le raccordement pratique de périphériques d’impression.

SLCT Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 10) Ce connecteur prend en charge un module TPM (Trust- ed Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicatsnumériques,mots de passe et données en toute sécurité. Le système TPM per- met également de renforcer la sécurité du réseau, de proté- ger les identités numériques et de préserver l’intégrité de la plateforme.

Embase de port d’impression AIl s’agit d’une interface pour le (LPT1 25 broches) câble du port d’impression, qui (voir p.1 No. 18) permet le raccordement pratique de périphériques d’impression.

• 1 x En-tête de port COM

série R7/R5 na APU série A
