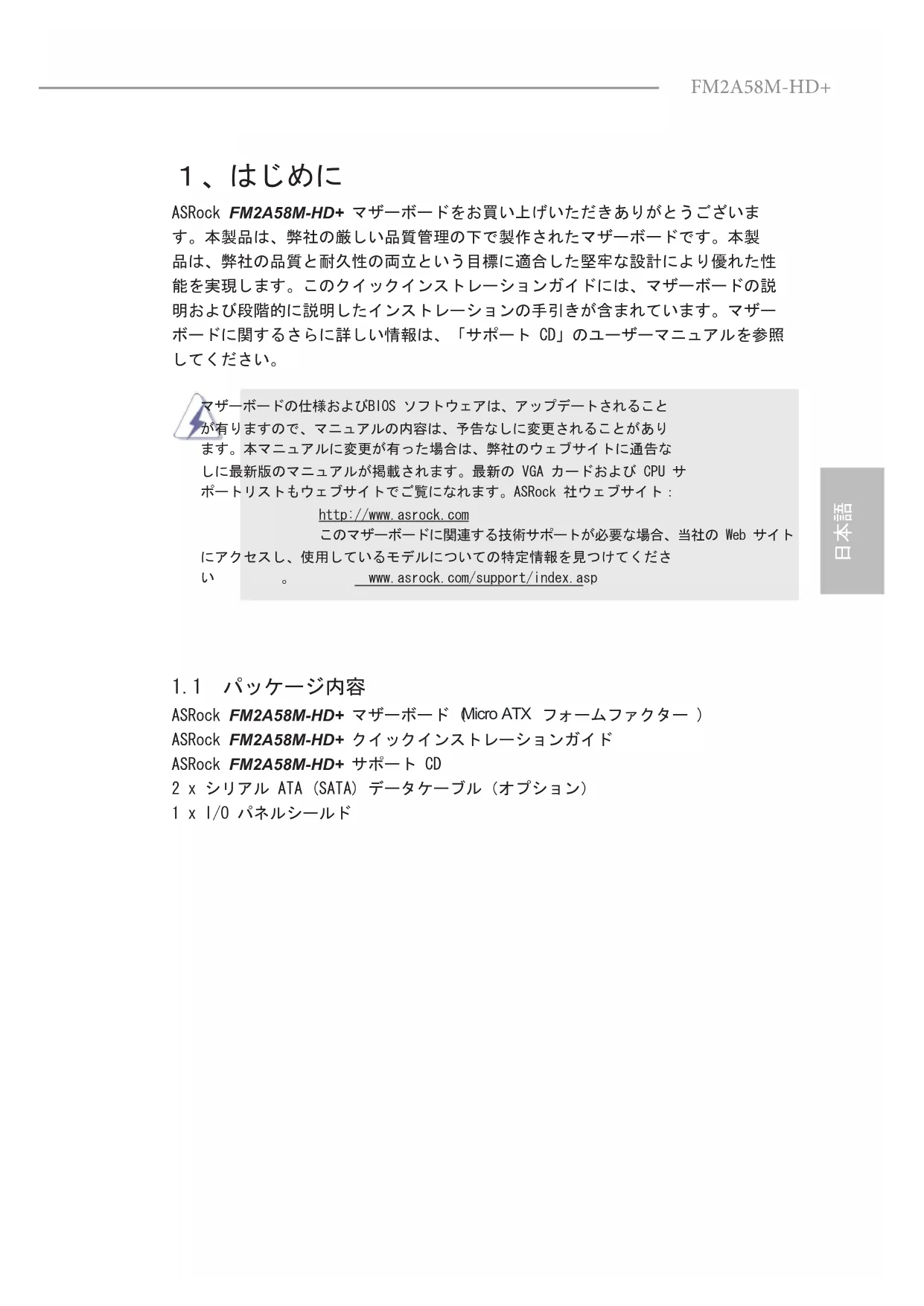

ASRock FM2A58M-HD+ マザーボードをお買い上げいただきありがとうございま す。本製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。本製 品は、弊社の品質と耐久性の両立という目標に適合した堅牢な設計により優れた性 能を実現します。このクイックインストレーションガイドには、マザーボードの説 明および段階的に説明したインストレーションの手引きが含まれています。マザー ボードに関するさらに詳しい情報は、「サポート CD」のユーザーマニュアルを参照

マザーボードの仕様およびBIOS ソフトウェアは、アップデートされること が有りますので、マニュアルの内容は、予告なしに変更されることがあり ます。本マニュアルに変更が有った場合は、弊社のウェブサイトに通告な しに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サ ポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト： http://www.asrock.com このマザーボードに関連する技術サポートが必要な場合、当社の Web サイト にアクセスし、使用しているモデルについての特定情報を見つけてくださ い。 www.asrock.com/support/index.asp

Micro ATX フォームファクター ) ASRock FM2A58M-HD+ クイックインストレーションガイド ASRock FM2A58M-HD+ サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド108 109

プラットフ • マイクロ ATX フォームファクター

• 高密度ガラス繊維 PCB CPU • Socket FM2+ 95W / FM2 100W プロセッサのサポート

• AMD A58 FCH (Bolton-D2) メモリー • デュアルヱャンネル DDR3 メモリーテクノロジー

• AMD Memory Pro󲥬le (AMP) をサポート

• 1 x PCI Express 3.0 x16 スロット（PCIE1: x16 モー

• PCIE 3.0 は FM2+ CPU でのみサポートされます。 FM2 CPU では、PCIE 2.0 のみをサポートします。

• 1 x PCI Express 2.0 x1 スロット

• AMD DualGraphics に対応

• A シリーズ APU に統合された AMD Radeon

• FM2+ CPU を搭載した DirectX 11.1、Pixel Shader 5.0。 FM2 CPU を搭載した DirectX 11、Pixel Shader 5.0。

• 3 つの VGA 出力オプション :D-Sub、DVI-D、HDMI

• 1920x1200 @ 60Hz の最大解像度で HDMI をサポート

• FM2+ APU のみが、HDMI ポート経由で最大 4096x2160 の解像度ディスプレイをサポートできます

• 2560x1600 @ 60Hz の最大解像度で Dual-link DVI-D を

• 1920x1200 @ 60Hz の最大解像度で D-Sub をサポート

• オート・リップシンク、ディープカラー（12bpc）、 xvYCC、HBR（High Bit Rate）オーディオ、HDMI （HDMI 準拠モニタが必要）をサ ポート108 109

2.0 のサポート： 家庭 / オンラインビデ オの

自動ジッター低減用の新しいビデオポストの処理機能

• HDCP 機能、DVI-D ポートおよび HDMI ポートをサポート

• 1080p Blu-ray (BD) 再生サポート、DVI-D ポートおよ び HDMI ポートをサポート オーディオ • 5.1 CH HD オーディオ (Realtek ALC662 オーディオ Codec)

• サージ保護（ASRock フルスパイク保護）をサポートします LAN

• 雷 /ESD 保護（(ASRock フルスパイク保護）をサポート

• Ready-to-Use USB 2.0 ポート x 6 （ESD 保護（ASRock フルスパイク保護）をサポートします）

• LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN ポート x 1

• オーディオジャック：入力、前部スピーカー、マイク入

ストレージ • 6 x SATA2 3.0Gb/ 秒コネクタが、RAID (RAID 0、RAID 1 および RAID 10)、NCQ、AHCI および “Hot Plug” ( ホットプラグ ) 機能をサポート コネクター • プリントポートヘッダ x 1

• CPU ファンコネクタ x 1 (4 ピン )

• シャーシファンコネクタ x 1 (4 ピン )

• 電源ファンコネクタ x 1 (3 ピン )

• 24 ピン ATX 電源コネクター x 1

• 4 ピン 12V 電源コネクター x 1

• フロントパネルオーディオコネクター x 1110 111

• USB 2.0 ヘッダー (USB 2.0 用 4 ポートをサポート ) x 2 （ESD 保護（ASRock フルスパイク保護）をサポー

• 64Mb AMI UEFI Legal BIOS（GUI サポート）

• ACPI 1.1 準拠ウェイクアップイベント

• DRAM、VDDP、VDDR ブリッジ電圧

• ドライバー、ユーティリティ、アンチウィルスソフトウ ェアハードウェア ( 体験版 )、Google Chrome Browser および Toolbar、Start8（30 日トライアル版） モニタ • CPU 温度検知

• ErP/EuP 対応（ErP/EuP 対応の電源装置が必要です）

製品の詳細については、http://www.asrock.com を御覧なさい。110 111

FM2A58M-HD+ 右の図はジャンパがどのように設定されているかを示 します。ジャンパキャップがピンに置かれている場 合、ジャンパは “ショート” になります。ジャン パキャップがピンに置かれていない場合、ジャンパ は “オープン”になります。右の図で、３ピンジャ ンパで、1-2 ピンを “ショート”の場合、これらの ２つのピンにジャンパキャップを置きます。

CMOS の消去ジャンパ (CLRCMOS1） ( ページ 1 アイテム 21 参照）

CLRCMOS1により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、

BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア

する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして

ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。

CMOSをクリアすると、ケースオープンが検出されることがあります。 BIOSオプションの「Clear Status」（ステータスのクリア）を変更し て、直前のシャーシ・イントルージョン・ステータスの記録を消去し てください。112 113

フロントオーディオパネルコネクタ (9 ピン HD_AUDIO1) ページ 1, アイテム 20 を参照 このコネクタは、オーディオ機器 との便利な接続とコントロールを 可能にするフロンとオーディオパネ ルのためのインターフェイスで

OUT2_R MIC2_R MIC2_L OUT_RET USB 2.0 ヘッダ (9 ピン USB6_7) ページ 1, アイテム 16 を参照 (9 ピン USB8_9) ページ 1, アイテム 17 を参照 I/O パネルには、デフォルトの 6 つの USB 2.0 ポート以外に、この マザーボードに 2 つの USB 2.0 ヘッダが搭載されています。それ ぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできま

シリアル ATA2 コネクタ これら 6 本のシリアル ATA2 SATA_1: ページ 1, アイテム 8 を参照 (SATA2）コネクタは内蔵スト SATA_2: ページ 1, アイテム 9 を参照 レーデバイスに使用する SATA SATA_3: ページ 1, アイテム 13 を参照 データケーブルに対応していま SATA_4: ページ 1, アイテム 12 を参照 す。現在の SATA2 インタフェー SATA_5: ページ 1, アイテム 15 を参照 スの最大データ転送速度は SATA_6: ページ 1, アイテム 14 を参照

オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場

1. ハイディフィニションオーディオはジャックセンシングをサポー

トしますが、正しく機能するためにシャーシのパネルワイヤが HAD をサポートする必要があります。このマニュアルとシャー シのマニュアルの指示に従って、システムを取り付けてくださ

2. AC’97 オーディオパネルを使用する場合、次のように前面パ

ネルのオーディオヘッダに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 C. Ground (GND) を Ground (GND) に接続しま す。

D. MIC_RET と OUT_RET はオーディオパネル専用です。

AC’97 オーディオパネルに接続する必要はありません。112 113

FM2A58M-HD+ E. フロントマイクを有効化するには。 Windows

場合 : Realtek コントロールパネルから

システムパネルコネクタ このコネクタは数種類のシステム (9 ピン PANEL1)

ロントパネルの機能を提供しま ページ 1, アイテム 7 を参照

シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。 ケーブルを接続する前にピンの正負極性にご注意ください。

GNDRESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コン ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを 押してコンピュータを再起動します。 PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続 します。LED は、システムが動作しているときに点灯します。LED はシ ステムが S3 スリープ状態のときに点滅します。システムが S4 スリープ 状態になるか、電源オフ (S5) になると、LED は消灯します。 HDLED ( ハードドライブアクティビティ LED): シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続 します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を しているときに点灯します。 前面パネルのデザインはシャーシによって異なります。前面パネルモジュール は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア クティビティ LED、スピーカーなどから構成されています。シャーシの前面 パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正 しく対応していることを確認してください。114 115

シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッ (4 ピン SPEAKER1) ダを接続してください。 ページ 1, アイテム 6 を参照 シャーシファンコネクタ (4 ピン CHA_FAN1) ページ 1, アイテム 11 を参照 (3 ピン PWR_FAN1) ページ 1, アイテム 2 を参照 ファンケーブルをファンコネクタ に接続し、黒いワイヤをアースピ ンに合わせてください。

+5V DUMMY DUMMY SPEAKER CPU ファンコネクタ このコネクタには CPU ファンケー (4 ピン CPU_FAN1) ブルを接続します。黒いコードは ページ 1, アイテム 3 を参照 アースピンに接続してください。

このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、 ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、 ピン 1-3 に接続してください。 接続されたピン 1-3 3 ピンファンのインストール 20 ピン ATX 電源装置の取り付け ATX パワーコネクタ ATX 電源コネクタを接続します。 (24 ピン ATXPWR1)　 ページ 1, アイテム 5 を参照

このマザーボードには 24 ピン ATX 電源コネクタが装備されており、 従来の 20 ピン ATX 電源装置を採用している場合でも作動します。 20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源 装置にプラグを差し込みます。114 115

FM2A58M-HD+ ATX 12V コネクタ

(8 ピン ATX12V1) ページ 1, アイテム 1 を参照 このコネクタには CPU に Vcore 電 源を供給できるように、ATX 12V プ ラグを備えたサワーサプライを 接続する必要があることに注意し てください。接続に問題があると、 電源は正しく供給されません。

この COM1 ヘッダは、シリアルポートモ (9 ピン COM1) ジュールをサポートします。 ページ 1, アイテム 19 を参照 CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 ケース侵入ヘッダ このマザーボードはケースオープン

(2 ピン CI1) 検出機能に対応しており、シャーシ ページ 1, アイテム 22 を参照 カバーが取り外されているかどうか を検出します。この機能は、 シャーシ侵入検出設計を組み込んだ シャーシを必要とします。

(25 ピン LPT1) ページ 1, アイテム 18 を参照

これはプリントポートケーブル用の インターフェイスで、プリンタデバ イスの接続を可能にします。

SLCT TPM ヘッダー （17 ピン TPMS1） ページ 1, アイテム 10 を参照 このコネクターはトラステッドプ ラットフォームモジュール（TPM） システムをサポートし、鍵、デジタ ル証明書、パスワード、データを安 全に保管することができます。 TPM システムはまた、ネットワークセ キュリティを高め、デジタル証明書 を保護し、プラットフォームの完全
