| 製品タイプ | Micro ATXマザーボード |
| メーカー | ASRock |
| モデル | H370M-HDV |
| チップセット | Intel H370 |
| ソケット | LGA1151（第8世代・第9世代Intel Core） |
| メモリ | 2 x DDR4 DIMM、最大64GB、2666/2400/2133 MHz |
| 拡張スロット | 1 x PCIe 3.0 x16、1 x PCIe 3.0 x1 |
| 内蔵グラフィックス | Intel UHD Graphics、D-Sub、DVI-D、HDMI出力 |
| オーディオ | Realtek ALC887/897 7.1ch HD |
| ネットワーク | Realtek RTL8111H Gigabit LAN |
| ストレージ | 4 x SATA3 (6Gb/s)、RAID 0/1/5/10対応 |
| USB（背面パネル） | 4 x USB 2.0、2 x USB 3.2 Gen1 |
| 必要な電源 | ATX 24ピン + 12V 8ピン |
| BIOS | 多言語グラフィカルインターフェースのUEFI AMI |
| 寸法 | 244 x 244 mm（標準Micro ATXフォーマット） |
| 重量 | 約0.5kg |
| 特長 | 固体コンデンサ、過電圧・ESD保護 |
| 対応OS | Windows 10 64ビット |
| 認証 | FCC、CE、ErP/EuP |
| メンテナンス | 柔らかい乾いた布で掃除してください。湿気や静電気放電を避けてください。 |
| 安全 | 取り付け前に電源を切ってください。ESD対策をして取り扱ってください。 |
| 交換部品 | 該当なし（マザーボード全体）。 |
よくある質問 - H370M-HDV ASROCK
ユーザーの質問 H370M-HDV ASROCK
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード マザーボード 無料でPDF形式で！マニュアルを見つける H370M-HDV - ASROCK 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 H370M-HDV ブランド ASROCK.
使用説明書 H370M-HDV ASROCK
| CPU | 第8世代と第9世代 Intel^ Core^TM プロセッサーに対応(ソケット1151))最大95WまでのCPUに対応4電源フェーズ設計Intel®ターボブースト2.0テクノロジーをサポート |
| チップセット | Intel^ H370 |
| メモリ | デュアルチャンネルDDR4メモリ機能2 x DDR4 DIMM スロットDDR4 2666/2400/2133ノンECC、アンバッファードメモリに対応システムメモリの最大容量:64GBIntel®エクストリームメモリプロファイル(XMP)2.0に対応DIMM スロットに15μゴールドコンタクトを採用 |
| 拡張スロット | 1 x PCI Express 3.0 x16 スロット(PCIE2:x16モード)*起動ディスクとしてNVMe SSDに対応1 x PCI Express 3.0 x1スロット |
| グラフィックス | Intel®UHD グラフィックス内蔵ビジュアルおよびVGA出力は、GPUに統合されたプロセッサーのみでサポートされます。Intel®UHD グラフィックス内蔵ビジュアルをサポート:AVC、MVC (S3D) およびMPEG-2 Full HW Encode1が装備されたIntel®クイック・シンク・ビデオ、 Intel^ InTru^TM 3D,Intel®クリアー・ビデオHD テクノロジー、 Intel^ Insider^TM ,Intel®UHD グラフィックスDirectX 12HWA エンコード/デコード:AVC/H.264、HEVC/H.265 8-ビット、HEVC/H.265 10-ビット、VP8、VP9 8-ビット、VP9 10-ビット(デコードのみ)、MPEG2、MJPEG、VC-13つのグラフィックス出力オプション:D-Sub、DVI-D、HDMI3台のモニターに対応 |
- HDMI 1.4 に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz
• DVI-D に対応、最大解像度 1920x1200 @60Hz
• D-Sub に対応、最大解像度 1920x1200 @60Hz - HDMI 1.4 ポートでオートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR(高ビットレートオーディオ) に対応(HDMI対応モニターが必要です)
- DVI-D ポートと HDMI 1.4 ポートで HDCP 2.2 に対応
- HDMI 1.4 ポートで 4K Ultra HD(UHD)再生に対応
オ ー ディオ
- 7.1 CH HD オー ディオ (Realtek ALC887/897 Audio Codec)
- サージ保護に対応
LAN
- PCIE x1 ギガ ビット LAN 10/100/1000 Mb/秒
• 1 x Realtek RTL8111H - Wake-On-LAN(ウェイク オンラン)に対応
- 雷 / 静電気放電(ESD)保護に対応
- エネルギー効率のよいイーサネット 802.3az をサポート
- PXE をサポート
リアパネル I/O
1 x PS/2 マウス / キーボードポート
- 1 x D-Sub ポート
- 1 x DVI-D ポート
- 1 x HDMI ポート
- 4 x USB 2.0 ポート(静電気放電(ESD)保護に対応)
- 2 x USB 3.2 Gen1 ポート(静電気放電(ESD)保護に対応)
- LED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)
- HD オーディオジャック: ラインイン / フロントスピーカー / マイク
ストレージ
- 4 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 15)、NCQ、AHCI およびホットプラグ機能に対応

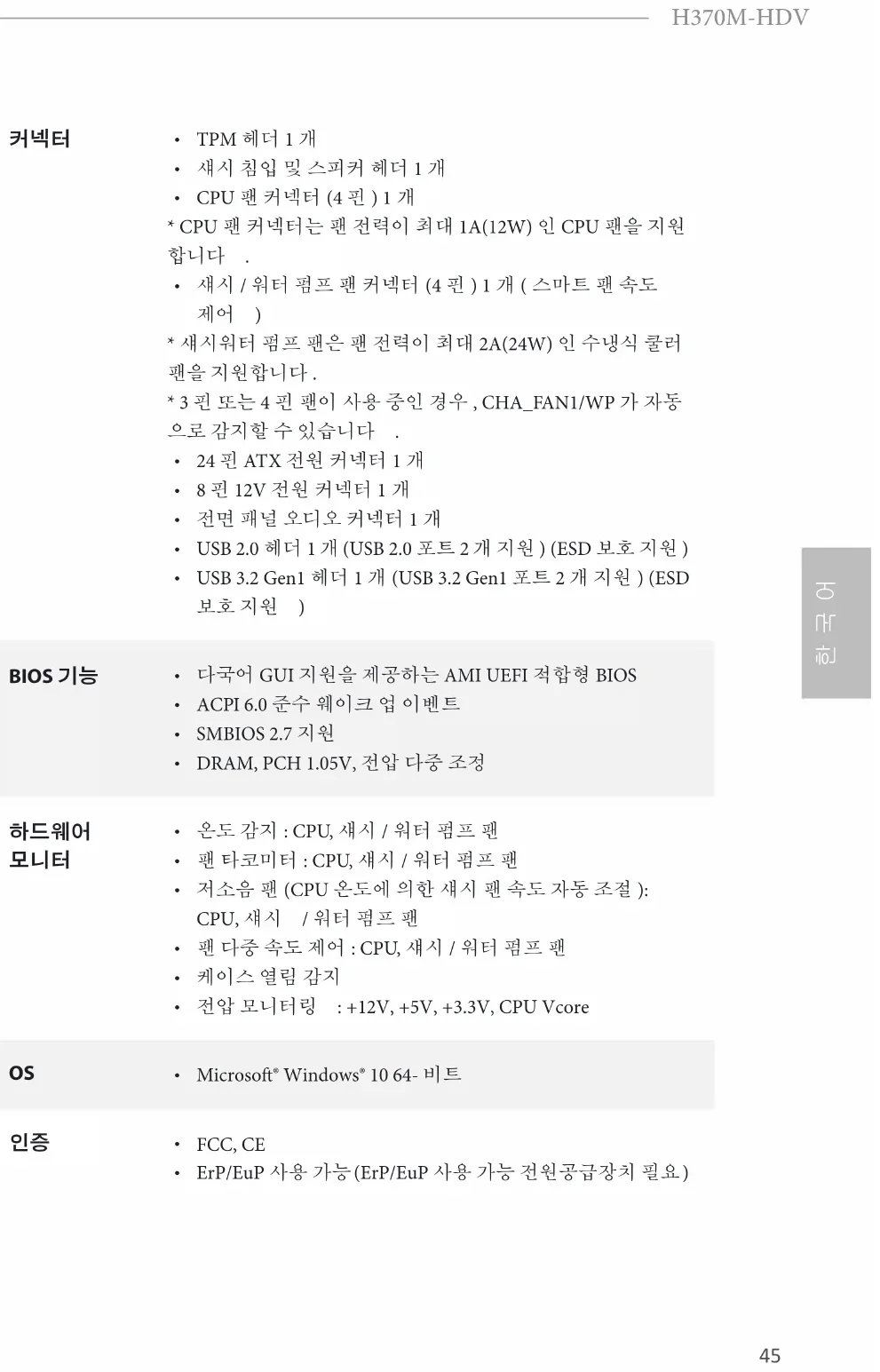

コネクタ
- 1 x TPM ヘッダー
- 1xシャーシイントルージョンとスピーカーヘッダー
- 1 x CPU ファンコネクタ(4 ピン)
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。
- 1x ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)
*シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。
* CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。
- 1 x 24 ピン ATX 電源コネクタ
- 1x8 ピン12V 電源コネクタ
- 1x前面 パネル オーディオコネクタ
- 1 x USB 2.0 ヘッダー(2つのUSB 2.0ポートに対応))(静電気放電（ESD）保護に対応)
- 1 x USB 3.2 Gen1 ヘッダー(2 つの USB 3.2 Gen1 ポートに対応) (静電気放電（ESD）保護に対応)
BIOS 機能
- AMI UEFI Legal BIOS、多言語 GUI サポート付き
- ACPI 6.0 準拠ウェイクアップイベント
- SMBIOS 2.7 サポート
- DRAM、PCH 1.05V、複数電圧設定
ハード ウェ
- 温度センシング: CPU、シャーシ / ウォーターポンプファン
- ファンタコメータ: CPU、シャーシ / ウォーターポンプファン
- 静音ファン(CPU 温度に従ってシャーシファン速度を自動調整): CPU、シャーシ / ウォーターポンプファン
- ファンマルチ速度制御：CPU、シャーシ / ウォーターポンプファン
- ケース開閉検知
- 電圧監視：+12V、+5V、+3.3V、CPU Vcore
os
- Microsoft® Windows® 10 64-bit
認証
- FCC、CE
- ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
规格
• AMI UEFI Legal BIOS 含多語 GUI 支援
- ACPI 6.0 符合喚醒自動開機
- 支援 SMBIOS 2.7
• DRAM、PCH 1.05V 電壓多重調整
硬體監視器
- FCC、CE
- ErP/EuP ready（須具備 ErP/EuP ready 電源供應器）
Spesifikasi
| Platform | Bentuk dan Ukuran Micro ATXDesain Kapasitor Solid |
| CPU | Mendukung Prosesor Generasi ke-8 & Generasi ke-9 Intel®CoreTM(Soket 1151)Mendukung CPU hingga 95WDesain 4 Fase DayaMendukung Teknologi Intel® Turbo Boost 2.0 |
| Chipset | Intel® H370 |
| Memori | Teknologi Memori DDR4 Dua Saluran2 x Slot DIMM DDR4Mendukung DDR4 2666/2400/2133 non-ECC, memori tanpa bufferKapasitas maksimum memori sistem: 64GBMendukung Intel® Extreme Memory Profile (XMP) 2.015μ Bidang Kontak Berwarna Emas di Slot DIMM |
| SlotEkspansi | 1 x Slot PCI Express 3.0 x16 (PCIE2:x16 mode)*Mendukung SSD NVMe sebagai disk boot1 x Slot PCI Express 3.0 x1 |
| Grafis | Intel® UHD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU.Mendukung Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D) dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® UHD GraphicsDirectX 12Encode/Decode HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (hanya Decode), MPEG2, MJPEG, VC-1Tiga pilihan output grafis: D-Sub, DVI-D, dan HDMIMendukung Tiga Monitor |
