| 产品类型 | Micro ATX 主板 |
| 制造商 | ASRock |
| 型号 | H370M-HDV |
| 芯片组 | Intel H370 |
| 插槽 | LGA1151（第8和第9代英特尔酷睿） |
| 内存 | 2 x DDR4 DIMM，最大 64 GB，2666/2400/2133 MHz |
| 扩展插槽 | 1 x PCIe 3.0 x16，1 x PCIe 3.0 x1 |
| 集成显卡 | Intel UHD Graphics，输出接口 D-Sub、DVI-D、HDMI |
| 音频 | Realtek ALC887/897 7.1 声道高清音频 |
| 网络 | Realtek RTL8111H 千兆网卡 |
| 存储 | 4 x SATA3（6 Gb/s），支持 RAID 0/1/5/10 |
| USB（后置面板） | 4 x USB 2.0，2 x USB 3.2 Gen1 |
| 所需电源 | ATX 24针 + 12V 8针 |
| BIOS | UEFI AMI，具有多语言图形界面 |
| 尺寸 | 244 x 244 mm（标准 Micro ATX 规格） |
| 重量 | 约 0.5 kg |
| 特殊特性 | 固态电容，过压和静电保护 |
| 支持的操作系统 | Windows 10 64位 |
| 认证 | FCC、CE、ErP/EuP |
| 维护 | 用柔软干布清洁。避免潮湿和静电放电。 |
| 安全 | 安装前切断电源。注意静电防护。 |
| 备件 | 不适用（完整主板）。 |
常见问题 - H370M-HDV ASROCK
用户关于以下问题的提问 H370M-HDV ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 H370M-HDV - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 H370M-HDV 品牌 ASROCK.
用户手册 H370M-HDV ASROCK
| 平台 | • Micro ATX规格尺寸•稳固的电容器设计 |
| CPU | •支持第8代和第9代Intel®CoreTM处理器(插座1151))•支持最高95W的CPU•4电源相设计•支持Intel®Turbo Boost 2.0技术 |
| 芯片集 | •Intel®H370 |
| 内存 | •双通道DDR4内存技术•2x DDR4 DIMM槽•支持DDR4 2666/2400/2133非ECC,非缓冲内存•支持系统内存最大容量:64GB•支持Intel®Extreme Memory Profile (XMP) 2.0•DIMM插槽中15μ金触点 |
| 扩充槽 | •1x PCI Express 3.0 x16插槽(PCIE2:x16模式)**支持NVMe SSD用作启动盘•1x PCI Express 3.0 x1槽 |
| 图形 | •只有GPU集成的处理器才支持Intel®UHD Graphics内置视效和VGA输出。•支持Intel®UHD Graphics内置视效:Intel®快速同步视频,采用AVC、MVC(S3D)和MPEG-2 Full HW Encode1、Intel®InTruTM3D、Intel®Clear Video HD技术、Intel®InsiderTM、Intel®UHD Graphics•DirectX 12•HWA编码/解码:AVC/H.264、HEVC/H.265 8-bit、HEVC/H.265 10-bit、VP8、VP9 8-bit、VP9 10-bit(仅解码)、MPEG2、MJPEG、VC-1•3个图形输出选项:D-Sub、DVI-D和HDMI•支持三台显示器•支持HDMIL4,最大分辨率可达4K x 2K (4096x2160) @30Hz |
- 支持 DVI-D，60Hz 时最大分辨率达 1920x1200
- 支持 D-Sub，60Hz 时最大分辨率达 1920x1200
- 通过 HDML4 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率 音频）
- 通过 DVI-D 和 HDMI 端口支持 HDCP 2.2
- 通过 HDMI 1.4 端口支持支持 4K 超高清 (UHD) 播放
音频
• 7.1 CH 高清音频 (Realtek ALC887/897 音频编解码器)
- 支持电涌保护
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• 1 x Realtek RTL8111H
- 支持 Wake-On-LAN（网上唤醒）
- 支持雷电 / ESD 保护
- 支持高能效以太网 802.3az
- 支持 PXE
后面板 I/O
- 1xPS/2鼠标 / 键盘端口
- 1xD-Sub端口
- 1 x DVI-D 端口
- 1xHDMI端口
- 4xUSB2.0端口（支持ESD保护）
- 2 x USB 3.2 Gen1 端口 (支持 ESD 保护)
- 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）
- 高清音频插孔 : 线路输入 / 前扬声器 / 麦克风
存储
- 4 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 15）、NCQ、AHCI 和热插拔

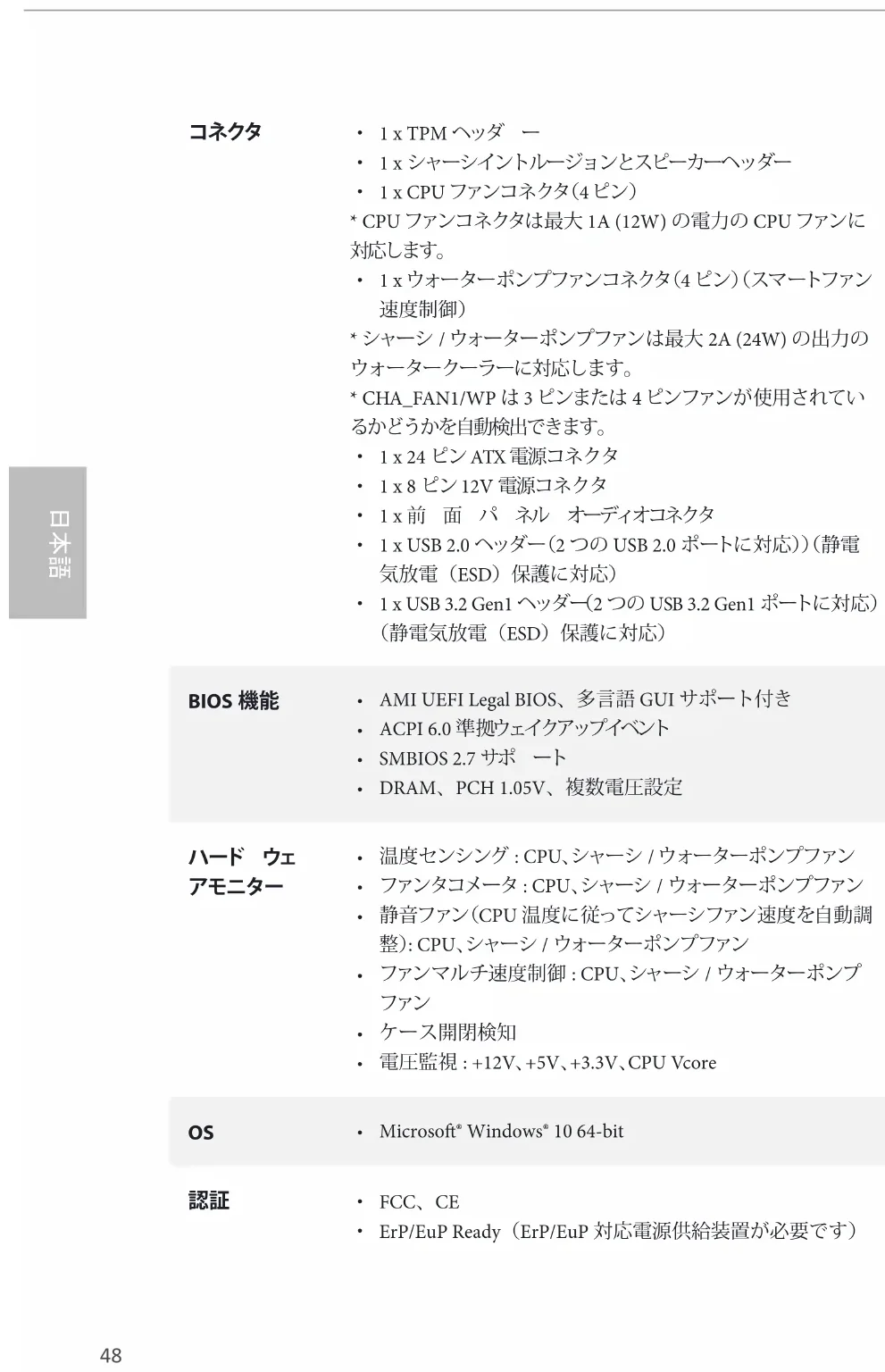

接口
- 1xTPM接脚
- 1x机箱侵入和扬声器接脚
- 1xCPU风扇接口（4针）
* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
- 1x机箱/水泵风扇接口（4针）（智能风扇速度控制）
*机箱水泵风扇支持最高2A(24W)功率的水冷风扇。
* CHA_FAN1/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。
- 1x24针 ATX电源接口
- 1x8针 12V电源接口
- 1x前面板音频接口
- 1xUSB2.0接脚（支持2个USB2.0端口，支持ESD保护）
- 1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）
BIOS
功能特点
• AMI UEFI Legal BIOS，支持多语言 GUI
- ACPI 6.0 兼容唤醒事件
- SMBIOS 2.7 支持
- DRAM, PCH 1.05V 电压多次调整（Voltage Multi-adjustment）
硬件监控
- 温度感测：CPU、机箱 / 水泵风扇
- 风扇转速计：CPU、机箱 / 水泵风扇
- 静音风扇（根据 CPU 温度自动调整机箱风扇速度）：CPU、机箱 / 水泵风扇
- 风扇多种速度控制：CPU、机箱 / 水泵风扇
- CASE OPEN（机箱打开）检测
- 电压监控：+12V、+5V、+3.3V、CPU Vcore
操作系统
• Microsoft® Windows® 10 64-bit
认证
- FCC、CE
- ErP/EuP 支持（需要支持 ErP/EuP 的电源）
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称 | 有害物质或元素 | |||||
| 铅(Pb) | 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
規格
| 平台 | • Micro ATX 尺寸 • 固態電容設計 |
| CPU | • 支援第8代及第9代Intel® CoreTM處理器 (Socket 1151) • 支援最高95W CPU • 4 電源相位設計 • 支援Intel® Turbo Boost 2.0 技術 |
| 晶片組 | • Intel® H370 |
| 記憶體 | • 雙通道 DDR4 記憶體技術 • 2 x DDR4 DIMM 插槽 • 支援 DDR4 2666/2400/2133 非ECC無緩衝記憶體 • 最大系統記憶體容量: 64GB • 支援Intel® Extreme Memory Profile (XMP) 2.0 • 15 μ 特厚鍍金插槽 |
| 擴充插槽 | • 1 x PCI Express 3.0 x16 插槽 (PCIE2 : x16 模式 )* *支援NVMe SSD作為開機磁碟 • 1 x PCI Express 3.0 x1 插槽 |
| 顯示卡 | • 僅限整合GPU的處理器才可支援Intel® UHD Graphics Built-in Visuals 及 VGA輸出。 • 支援Intel® UHD Graphics Built-in Visuals: 轉換AVC、MVC (S3D)及MPEG-2 Full HW Encode1的Intel®高速影像同步轉檔技術、Intel® InTruTM 3D, Intel® Clear Video HD Technology、Intel® InsiderTM、Intel® UHD Graphics • DirectX 12 • HWA編碼/解碼: AVC/H.264, HEVC/H.265 8位元、HEVC/H.265 10位元、VP8, VP9 8位元、VP9 10位元(僅解碼)、MPEG2、MJPEG、VC-1 • 三個圖形輸出選項: D-Sub、DVI-D及HDMI • 支援三台顯示器 |
- 支援最高可達 4K x 2K (4096x2160) @ 30Hz 解析度的 HDMI 1.4
- 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
- 最高支援 1920x1200 @ 60Hz 解析度的 D-Sub
- 支援使用 HDMI 1.4 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
- 支援含 DVI-D 及 HDMI 1.4 連接埠的 HDCP 2.2
- 支援使用 HDMI 1.4 連接埠進行 4K Ultra HD (UHD) 播放
音訊
• 7.1 CH HD 音訊 (Realtek ALC887/897 音訊轉碼器)
- 支援突波保護
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• 1 x Realtek RTL8111H
- 支援網路喚醒
- 支援雷擊／靜電保護
• 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
後面板 I/O
• 1 x PS/2 滑鼠／鍵盤連接埠
- 1 x D-Sub 連接埠
- 1 x DVI-D 連接埠
- 1 x HDMI 連接埠
- 4 x USB 2.0 連接埠（支援靜電保護）
- 2 x USB 3.2 Gen1 連接埠（支援靜電保護）
- 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）
- HD 音訊插孔：線路輸入／前置喇叭／麥克風
儲存裝置
- 4 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 15）、NCQ、AHCI 及熱插拔
接頭
- 1 x TPM 排針
- 1x機殼防護排針
- 1 x CPU 風扇接頭 (4-pin)
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
-
1 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）
* 機殼水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN1/WP。 -
1 x 24 pin ATX 電源接頭
- 1 x 8 pin 12V 電源接頭
- 1x前面板音訊接頭
- 1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電保護）
- 1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠） (支援靜電保護)
BIOS 功能
- 溫度感應：CPU、機殼／水冷幫浦風扇
• 風扇轉速計：CPU、機殼／水冷幫浦風扇 - 靜音風扇（依 CPU 溫度自動調整機殼風扇速度）：CPU、機殼／水冷幫浦風扇
- 風扇多重速度控制：CPU、機殼／水冷幫浦風扇
- 機殼開啟偵測
- 電壓監控：+12V、+5V、+3.3V、CPU Vcore
作業系統
• Microsoft® Windows® 10 64-bit
