Type de produit	Carte mère Micro ATX
Fabricant	ASRock
Modèle	H370M-HDV
Chipset	Intel H370
Socket	LGA1151 (8e et 9e génération Intel Core)
Mémoire	2 x DDR4 DIMM, max 64 Go, 2666/2400/2133 MHz
Slots d'extension	1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Graphiques intégrés	Intel UHD Graphics, sorties D-Sub, DVI-D, HDMI
Audio	Realtek ALC887/897 7.1 canaux HD
Réseau	Realtek RTL8111H Gigabit LAN
Stockage	4 x SATA3 (6 Gb/s), support RAID 0/1/5/10
USB (panneau arrière)	4 x USB 2.0, 2 x USB 3.2 Gen1
Alimentation requise	ATX 24 broches + 12V 8 broches
BIOS	UEFI AMI avec interface graphique multilingue
Dimensions	244 x 244 mm (format Micro ATX standard)
Poids	Environ 0,5 kg
Caractéristiques spéciales	Condensateurs solides, protection surtensions et ESD
Système d'exploitation supporté	Windows 10 64-bit
Certifications	FCC, CE, ErP/EuP
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les décharges électrostatiques.
Sécurité	Couper l'alimentation avant installation. Manipuler avec précautions ESD.
Pièces détachées	Non applicable (carte mère complète).

FOIRE AUX QUESTIONS - H370M-HDV ASROCK

Comment installer la carte mère ASRock H370M-HDV ?

Placez la carte mère dans un boîtier compatible Micro ATX. Fixez-la avec les vis fournies. Connectez l'alimentation ATX 24 broches et 12V 8 broches, puis branchez les périphériques (ventilateurs, disques, cartes d'extension). Suivez le manuel pour les branchements détaillés.

Quels processeurs sont compatibles avec la H370M-HDV ?

La carte mère supporte les processeurs Intel Core de 8e et 9e génération (socket LGA1151) avec un TDP maximal de 95W. Les processeurs de 8e génération prennent en charge le chipset H370.

Quelle mémoire RAM puis-je utiliser ?

La carte mère accepte la mémoire DDR4 non ECC sans tampon, en configuration double canal. Les fréquences supportées sont 2666, 2400 et 2133 MHz. La capacité maximale est de 64 Go (2 x 32 Go). Activez XMP 2.0 dans le BIOS pour profiter des profils de mémoire.

Comment mettre à jour le BIOS de la H370M-HDV ?

Téléchargez la dernière version du BIOS depuis le site ASRock. Copiez le fichier sur une clé USB formatée en FAT32. Redémarrez et appuyez sur F2 ou Suppr pour entrer dans le BIOS. Utilisez l'utilitaire Instant Flash pour mettre à jour.

La carte mère supporte-t-elle le dual channel ?

Oui, la H370M-HDV prend en charge la technologie mémoire double canal DDR4. Pour activer le dual channel, insérez les barrettes de mémoire dans les deux slots DIMM (A1 et B1). Utilisez des modules identiques de préférence.

Comment connecter les ventilateurs ?

La carte dispose d'un connecteur pour ventilateur CPU (4 broches, max 1A/12W) et d'un connecteur pour ventilateur châssis/pompe à eau (4 broches, max 2A/24W). Branchez le ventilateur CPU sur CPU_FAN1 et le ventilateur châssis sur CHA_FAN1/WP. Le contrôle de vitesse intelligent s'ajuste automatiquement.

Quelle est la capacité maximale de RAM ?

La capacité maximale de la mémoire système est de 64 Go, avec des modules DDR4 non ECC sans tampon. La carte mère dispose de deux slots DIMM, chacun pouvant accueillir jusqu'à 32 Go.

La carte mère a-t-elle un slot M.2 ?

Non, la H370M-HDV ne possède pas de slot M.2. Les SSD NVMe sont tout de même supportés comme disques de démarrage via le slot PCIe 3.0 x16 à l'aide d'un adaptateur. Les disques SATA se connectent via les 4 ports SATA3.

Comment activer le RAID sur la H370M-HDV ?

Le RAID est géré par le chipset H370. Connectez les disques SATA sur les ports SATA3. Accédez au BIOS et réglez le mode SATA sur RAID. Utilisez l'utilitaire Intel Rapid Storage Technology pour configurer les volumes RAID (0, 1, 5, 10).

Où télécharger les pilotes pour la H370M-HDV ?

Les pilotes sont disponibles sur le site officiel d'ASRock, dans la section Support. Recherchez le modèle H370M-HDV et sélectionnez votre système d'exploitation (Windows 10 64-bit). Téléchargez les pilotes pour le chipset, l'audio, le réseau, etc.

MODE D'EMPLOI H370M-HDV ASROCK

• Facteur de forme Micro ATX
- Conception à condensateurs solides

Processeur

• Prend en charge les processeurs 8 ^ème et 9 ^ème génération Intel® Core ^TM (socket 1151)
• Prend en charge les unités centrales jusqu'à 95W
  • Alimentation à 4 phases
• Prend en charge la technologie Intel® Turbo Boost 2.0

Chipset

- Intel® H370

Mémoire

• Technologie mémoire double canal DDR4
• 2 x fentes DIMM DDR4
- Prend en charge les mémoires sans tampon non ECC DDR4 2666/2400/2133
- Capacité max. de la mémoire système : 64GB
- Prend en charge Intel® Extreme Memory Profile (XMP) 2.0
- Contacts dorés 15μ sur fentes DIMM

Fente

• 1 x fente PCI Express 3.0 x 16 (PCIE2 :mode x16) ^*

d'expansion

* Prend en charge les SSD NVMe comme disques de démarrage • 1 x fente PCI Express 3.0 x1

Graphiques

• La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.
• Prend en charge la technologie Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
• DirectX 12
• Codage/Décodage HWA : AVC/H.264, HEVC/H.265 8 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits (Encodage uniquement), MPEG2, MJPEG, VC-1

	Trois options de sortie graphique : D-Sub, DVI-D et HDMIPrend en charge la configuration à triple moniteursPrend en charge la technologie HDMI 1.4 avec résolution maximale de 4K × 2K (4096x2160) @ 30HzPrend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60HzPrend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60HzPrend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 1.4 (un écran compatible HDMI est requis)Prend en charge HDCP 2.2 via ports DVI-D et HDMI 1.4Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 1.4
Audio	Audio 7.1 CH HD (Codec audio Realtek ALC887/897Prend en charge la protection contre les surtensions
Réseau	PCIE x1 Gigabit LAN 10/100/1000 Mo/s1 x Realtek RTL8111HPrend en charge la fonction Wake-On-LANPrend en charge la protection contre la foudre/les décharges électrostatiquesPrend en charge la fonction d’économie d’énergie Ethernet 802.3azPrend en charge PXE
Connectique du panneau arrière	1 x port souris/clavier PS/21 x port D-Sub1 x port DVI-D1 x port HDMI4 x ports USB 2.0 (Protection contre les décharges électrostatiques)2 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage	4 x connecteurs SATA3 6,0 Gb/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 15), NCQ, AHCI et « Hot Plug »*

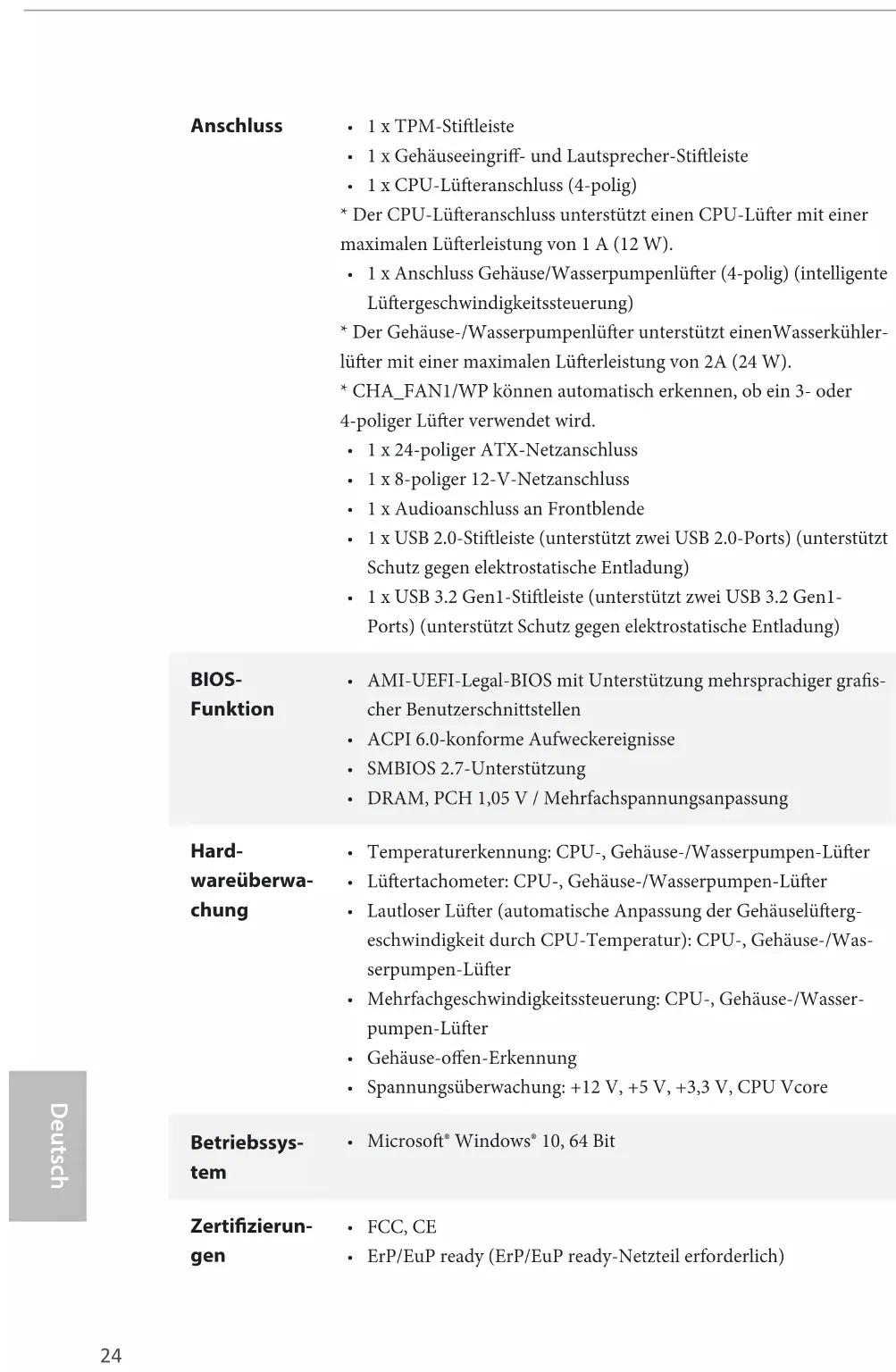

Connecteur

• 1 x embase TPM
• 1 x prise DEL d'alimentation et emplacement sur châssis
  • 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de châssis pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 (24 W).
* CHA_FAN1/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12 V 8 broches
• 1 x connecteur audio panneau frontal
- 1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
- 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

Caractéris- tiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique multilingue
  • Compatible ACPI 6.0 Wake Up Events
  • Compatible SMBIOS 2.7
  • Réglage de la tension DRAM, PCH 1,05V

Surveillance du matériel

• Détection de température : Ventilateurs de CPU / châssis / pompe à eau
• Tachymètre de ventilateur : Ventilateurs de CPU / châssis / pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU / châssis / pompe à eau
• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU / châssis / pompe à eau
  • Détection CHÂSSIS OUVERT
• Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore

Système d'exploitation

• Microsoft® Windows® 10 64 bits

Certifications

• FCC, CE
  • ErP/EuP Ready (alimentation ErP/EuP ready requise)
