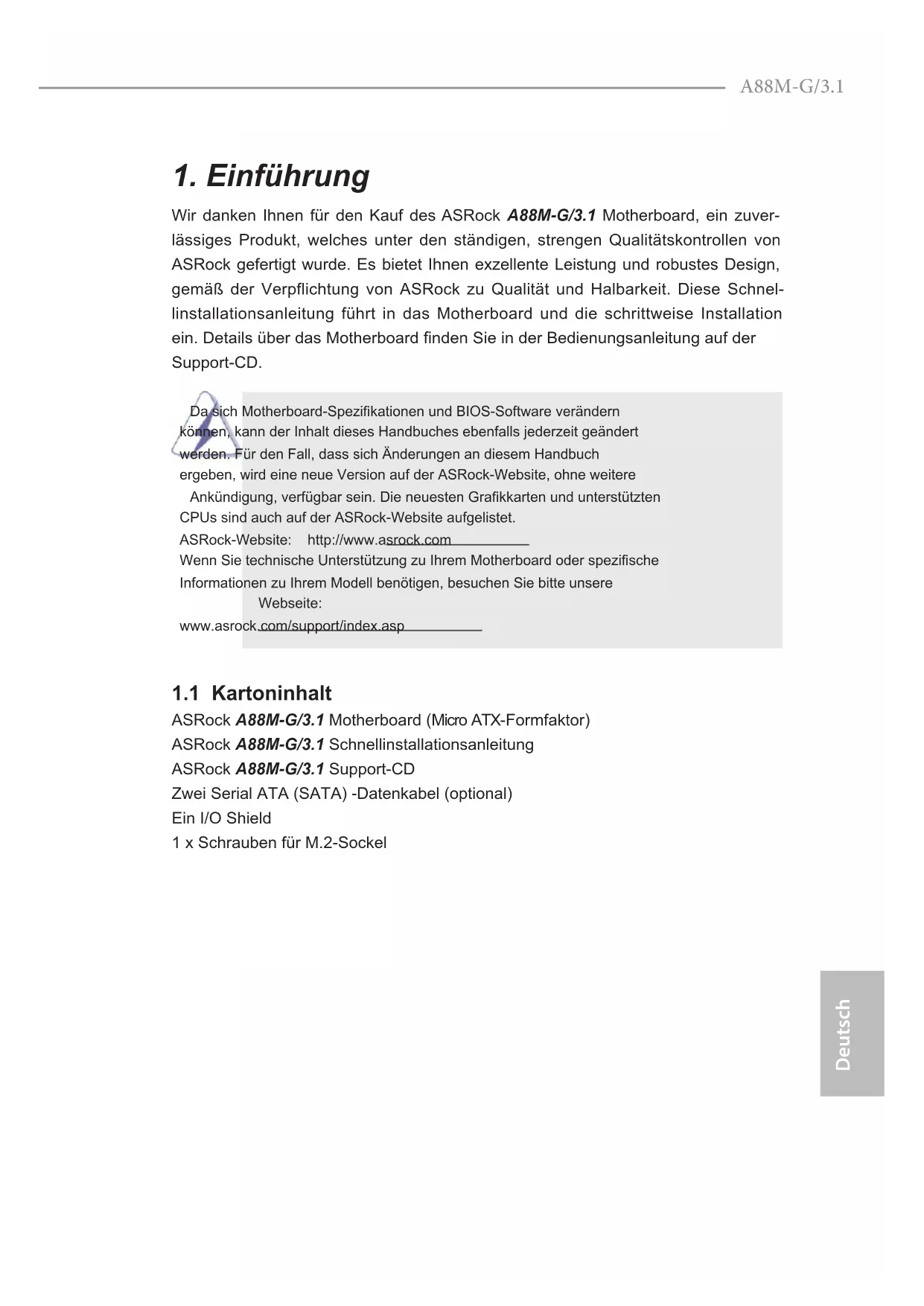

BEDIENUNGSANLEITUNG A88M-G/3.1 ASROCK
Wir danken Ihnen für den Kauf des ASRock A88M-G/3.1 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.
Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet.
ASRock-Website: http://www.asrock.com
Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:
ASRock A88M-G/3.1 Schnellinstallationsanleitung
1 x Schrauben für M.2-Sockel
1.2 Spezifikationen
| Platform | Micro-ATX-FormfaktorSolides Kondensatordesign |
| CPU | Unterstützt Prozessoren für Sockel FM2+ (95 W) / FM2 (100 W)4+2 Power Phase design |
| Chipsatz | AMD A88X (Bolton-D4) |
| Speicher | Unterstützung von Dual-Kanal-Speichertechnologie4 x Steckplätze für DDR3Unterstützt DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, ungepufferter SpeicherMax. Kapazität des Systemspeichers: 64GBUnterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2Unterstützt AMDs Memory Profile Technology (AMP) bis AMP 2400 |
| Erweit-erungs-steckplä-tze | 1 x PCI Express 3.0 x16-Schlitz (PCIE1: x16-Modus)* PCIE 3.0 wird nur mit FM2+-Prozessor unterstützt.FM2-Prozessor unterstützt nur PCIE 2.0.1 x PCI Express 2.0 x16-Steckplatz (PCIE3: x4-Modus)1 x PCI Express 2.0 x1-Steckplätze1 x PCI -SteckplätzeUnterstützt AMD Quad CrossFireXTM, CrossFireXTM und duale Grafi kkarten |
| Onboard-VGA | Integrierte Grafikkarte der AMD RadeonTM R7/R5-Serie in APU der A-SerieDirectX 11.1, Pixel Shader 5.0 mit FM2+-Prozessor.DirectX 11, Pixel Shader 5.0 mit FM2-Prozessor.Maximal gemeinsam genutzter Speicher 2GBDrei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMIUnterstützt drei MonitoreUnterstützt HDMI mit max. Auflösung bis 4K × 2K (4096x2160) bei 24 Hz* Nur FM2+ APU kann eine Anzeigeauflösung von 4096x2160 per HDMI-Port unterstützen |
- Unterstützt Dual-link DVI-D mit einer maximalen Auflösung von 2560 x 1600 bei 60 Hz
- Unterstützt D-Sub mit einer maximalen Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-Bildschirm erforderlich)
- Unterstützt stereoskopisches 3D per Blu-ray mit HDMI
- Unterstützt AMD Steady Video™ 2.0: Neuartige Funktion der Videonachbearbeitung für automatische Reduzierung von Bildschwankungen bei Heim-/Online-Videos
- Unterstützt HDCP mit DVI-D- und HDMI-Ports
- Unterstützt 1080p Blu-ray (BD)-Wiedergabe mit DVI-D- und HDMI-Ports
Audio
• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-Audiocodec)
• Erstklassige Blu-ray-Audiounterstützung
- Unterstützt Überspannungsschutz (ASRocks Komplettschutz vor Spannungsspitzen)
• ELNA-Audiokondensatoren
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111GR
• Unterstützt Wake-On-WAN
• Unterstützt Wake-On-LAN
- Unterstützt Schutz vor Blitzschlag/elektrostatischer
- Entladung (ASRocks Komplettschutz vor Spannungsspitzen)
• Unterstützt LAN-Kabelerkennung
• Unterstützt energieeffi zientes Ethernet 802.3az
- Unterstützt PXE
E/A-An-
• 1 x PS/2-Maus-/Tastaturanschluss
schlüsse
- 1 x D-Sub port
an der
- 1 x DVI-D port
Rückseite
- 1 x HDMI port
- 1 x USB 3.1-Typ-A-Port (10 Gb/s) (ASMedia ASM1143) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
• 1 x USB 3.1-Typ-C-Port (10 Gb/s) (ASMedia ASM1143)
- (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 2 x Standard-USB 3.0-Anschlüsse (AMD A88X (Bolton-D4)) (Unterstützt Schutz vor elektrostatischer
- 2 x Standard-USB 2.0-Anschlüsse (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))
• 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)
- HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon
Speicher
- 8 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID-(RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen
- 1 x M.2_SSD- (NGFF) Sockel 3, unterstützt Typ-2230/2242/2260/2280-M.2-PCI-Express-Modus bis Gen2 x4 (20 Gb/s)
* Falls PCIE3 belegt ist, wird M2_1 deaktiviert.
* Unterstützt ASRock U.2-Kit
An- schlüsse
• 1 x COM-Anschluss-Header
• 1 x TPM-Stiftleiste
• 2 x CPUlüfter-Anschluss (1 x 4-pin, 1 x 3-pin)
• 2 x Gehäuselüfter-Anschluss (2 x 4-pin)
• 1 x 24-pin ATX-Netz-Header
• 1 x 8-pin anschluss für 12V-ATX-Netzteil
• 1 x Anschluss für Audio auf der Gehäusevorderseite
- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) (Unterstützt Schutz vor elektro-statischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))
- 1 x En-tête USB 3.0 de AMD A88X (Bolton-D4) (prendre en charge 2 ports USB 3.0 supplémentaires) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))
| BIOS | 64Mb AMIs Legal BIOS UEFI mit GUI-UnterstützungUnterstützung für “Plug and Play”ACPI 1.1-WeckfunktionenJumperFree-ModusSMBIOS 2.3.1DRAM, CPU Stromspannung Multianpassung |
| Hardware Monitor | CPU-/GehäusetemperaturerkennungCPU-/GehäuselüftertachometerLautloser CPU-/Gehäuselüfter (automatische Anpassung derGehäuselüftergeschwindigkeit durch CPU-Temperatur)CPU-/Gehäuselüfter-MehrfachgeschwindigkeitssteuerungSpannungsüberwachung: +12V, +5V, +3.3V, Vcore |
| Betriebs-systeme | Microsoft Windows® 10 32-bit / 10 64-bit / 8.1 32-bit / 8.1 64-bit / 7 32-bit / 7 64-bit* Einzelheiten zum aktualisierten Windows® 10-Treiber finden Sie auf des ASRock-Webseite: http://www.asrock.com*Carrizo FM2r2-Prozessor unterstützt nur Windows® 10, 64 Bit/ 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit. |
| Zertifizierungen | FCC, CE, WHQLPrêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) |
* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com
1.3 Einstellung der Jumper
Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper "Gebrückt". Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper "Offen". Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 "Gebrückt" sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.
Short
Open
Jumper
CMOS löschen
Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.
Durch Löschen des CMOS kann erkannt werden, wenn das Gehäuseoffen ist. Bitte stellen Sie zum Löschen der Aufzeichnung des vorherigenGehäuseindringungsstatus die BIOS-Option "Status leeren" ein.
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss
Beschreibung
(SATA3_1: siehe S.1 - No. 16)
(SATA3_2: siehe S.1 - No. 15)
(SATA3_3: siehe S.1 - No. 14)
(SATA3_4: siehe S.1 - No. 13)
(SATA3_5: siehe S.1 - No. 10)
(SATA3_6: siehe S.1 - No. 11)
(SATA3_7: siehe S.1 - No. 8)
(SATA3_8: siehe S.1 - No. 9)
SATA3 2
SATA3 4
SATA3_1
SATA3_3

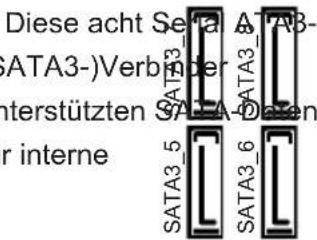

Massenspeichergeräte. Die aktuelle SATA3- Schnittstelle ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s.
USB 2.0-Header Zusätzlich zu den zwei
(9-pol. USB_3_4) üblichen USB 2.0-Ports and den
(siehe S.1 - No. 21) I/O-Anschlüssen befinden sich
(9-pol. USB_5_6) zwei USB 2.0-1
(siehe S.1 - No. 22) Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.

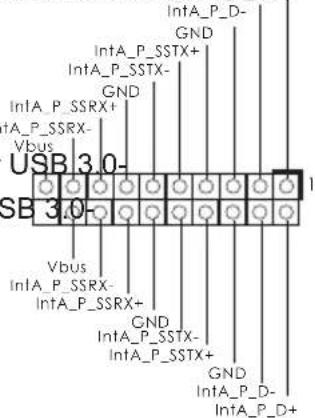

USB 3.0-Header Neben zwei Standard-USB
(19-pol. USB3_3_4)
(siehe S.1 - No. 7)
Header an diesem
Motherboard. Dieser
Header kann zwei US
Ports unterstützen.
3.0-Ports am E/A-Panel befindet sich ein USB 3.0-
Anschluss für Audio auf Dieses interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder (9-Pin HD_AUDIO1) seite Ihres Gehäuses, (siehe S.1 - No. 25) ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.
High Definition Audio unterstützt Jack Sensing (automatische Erkennung alsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unseren Handbuch und im Gehäusehandbuch.
- Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste:
A. Schließen Sie Mic_IN (MIC) an MIC2_L an.
B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.
C. Schließen Sie Ground (GND) an Ground (GND) an.
D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen werden.
E. So aktivieren Sie das Mikrofon an der Vorderseite.
Bei den Betriebssystemen Windows
7 64 Bit:
^® 10 / 10 64 Bit / 8.1 / 8.1 64 Bit / 7 /
Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.
(9-pin PANEL1)
(siehe S.1 - No. 18)
Dieser Header unterstützt mehrere Funktion der Systemvorderseite.
Schließen Sie die Ein-/Austaste, die Reset-Taste und die
Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.
PWRBTN (Ein-/Ausschalter):
Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäuses. Sie können konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll.
RESET (Reset-Taste):
Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten.
PLED (Systembetriebs-LED):
Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S3 befindet. Die LED schaltet sich aus, wenn sich das System in den Modi S4 befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variiere. Ein
Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer
Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,
Lautsprechern, etc. Stellen Sie beim Anschließen des
Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die
Kabel- und Pinbelegung korrekt übereinstimmen.
Gehäuselautsprecher-Header SchließenSieden
(4-pin SPEAKER1) Gehäuselautsprecher an
(siehe S.1 - No. 19) diesen Header an. ^+5V DUMMY
Gehäuselüfteranschlüsse Verbinden Sie die Lüfterkabel
(4-pin CHA_FAN1)
(siehe S.1, No. 26)
mit den Lüfteranschlüssen,
wobei der schwarze Draht an
den Schutzleiterstift
angeschlossenwird.
(4-pin CHA_FAN2)
(siehe S.1, No. 20)
CPU-Lüfteranschluss Verbinden Sie das CPU -
(4-pin CPU_FAN1) Lüfterkabel mit diesem
(siehe S.1 - No. 2) Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
(3-pin CPU_FAN2)
(siehe S.1 - No. 3)
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 - 3.
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
ATX-Netz-Header Verbinden Sie 12 die A 24 X-
(24-pin ATXPWR1) Stromversorgung mit diesem
(siehe S.1 - No. 6)
Header.
Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.
Installation eines 20-pol. ATX-Netzteils
ATX 12V Anschluss Bitte schließen Sie an diesen
(8-pin ATX12V1) Anschluss die A
(siehe S.1 - No. 1) Stromversorgun
Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.
Installation der 4-Pin ATX 12V Energieversorgung
(9-pin COM1) Header wird verwendet.
(siehe S.1 - No. 24)
ein COM-Anschlussmodul zu unterstützen.
TPM-Stiftleiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 23)
Dieser Anschluss unterstützt das Trusted Platform Module-(TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
1. Introduction
