Tipo de producto	Placa base
Marca	ASRock
Modelo	A88M-G/3.1
Factor de forma	Micro ATX
Socket CPU	FM2+
Chipset	AMD A88X (Bolton-D4)
Tipo de memoria	DDR3, hasta 64 GB
Ranuras de expansión	1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (x4), 1x PCIe 2.0 x1, 1x PCI
Salidas de video	D-Sub, DVI-D, HDMI (triple pantalla)
Audio	7.1 CH HD (Realtek ALC1150)
Red	Gigabit LAN (Realtek RTL8111GR)
USB trasero	1x USB 3.1 Tipo A, 1x USB 3.1 Tipo C, 2x USB 3.0, 2x USB 2.0
Almacenamiento	8x SATA3 6 Gb/s, 1x M.2 (PCIe Gen2 x4)
Conectores de alimentación	24 pines ATX, 8 pines ATX 12V
BIOS	AMI UEFI 64 Mb
Sistemas operativos	Windows 10/8.1/7 (32/64 bits)
Dimensiones (aprox.)	244 x 244 mm
Peso (aprox.)	0,7 kg
Alimentación requerida	Fuente de alimentación ATX (no incluida)
Mantenimiento y limpieza	Apagar y desenchufar, limpiar con un paño seco.
Seguridad	Instalación en una carcasa, evitar la humedad. Usar protección antiestática.
Piezas de repuesto y reparabilidad	No se suministran piezas de repuesto. Reparación por un profesional.
Información general	Garantía del fabricante, soporte en www.asrock.com

Preguntas frecuentes - A88M-G/3.1 ASROCK

¿Qué procesadores son compatibles con la placa base ASRock A88M-G/3.1?

Esta placa base soporta procesadores AMD socket FM2+ (hasta 95 W) y FM2 (hasta 100 W). Las APU AMD Radeon R7/R5 series A son compatibles. Verifique la lista de compatibilidad en el sitio web de ASRock.

¿Cuál es la capacidad máxima de memoria RAM?

La placa base soporta hasta 64 GB de DDR3 con 4 ranuras. Soporta frecuencias de hasta 2400 MHz en overclocking (OC). Use módulos no ECC.

¿Cómo instalar la placa base en la carcasa?

Fije la placa base en los separadores de la carcasa con formato Micro ATX. Conecte los conectores de alimentación (24 pines, 8 pines), los cables SATA, los ventiladores y los cables del panel frontal (PWR, RESET, LED). Consulte la guía de instalación rápida.

¿Cómo acceder al BIOS y qué opciones están disponibles?

Presione F2 o Supr al iniciar para entrar en el BIOS UEFI. Puede configurar el orden de arranque, el overclocking, la gestión de energía y monitorear las temperaturas. El BIOS tiene una interfaz gráfica.

¿Puedo overclockear el procesador y la memoria?

Sí, el BIOS permite un ajuste múltiple del voltaje de la CPU y la DRAM. La memoria puede alcanzar 2400 MHz en OC. Asegúrese de tener una refrigeración adecuada.

¿Qué puertos USB 3.1 están disponibles?

El panel trasero tiene un puerto USB 3.1 Tipo A y un puerto USB 3.1 Tipo C, ambos soportan 10 Gb/s a través del controlador ASMedia ASM1143. También hay puertos USB 3.0 y 2.0.

¿La placa base soporta gráficos integrados?

Sí, con una APU AMD, puede usar las salidas D-Sub, DVI-D y HDMI para mostrar hasta tres monitores independientes. El HDMI soporta resolución 4K.

¿Cómo configurar un RAID con los puertos SATA?

La placa base soporta RAID 0, 1, 5 y 10 con los 8 puertos SATA3. Acceda al BIOS, configure el modo SATA en RAID, luego use la utilidad RAID durante el inicio (Ctrl+F).

¿Cuál es la función de la ranura M.2?

La ranura M.2 (NGFF) acepta módulos SSD en formato 2230/2242/2260/2280 con interfaz PCIe Gen2 x4 (20 Gb/s). Tenga en cuenta que si se usa la ranura PCIE3, la M.2 se desactiva.

¿Dónde puedo encontrar los controladores y el manual?

Los controladores y el manual completo están disponibles en el CD de asistencia proporcionado. También puede descargarlos desde el sitio web de ASRock (www.asrock.com) en la sección de soporte del modelo A88M-G/3.1.

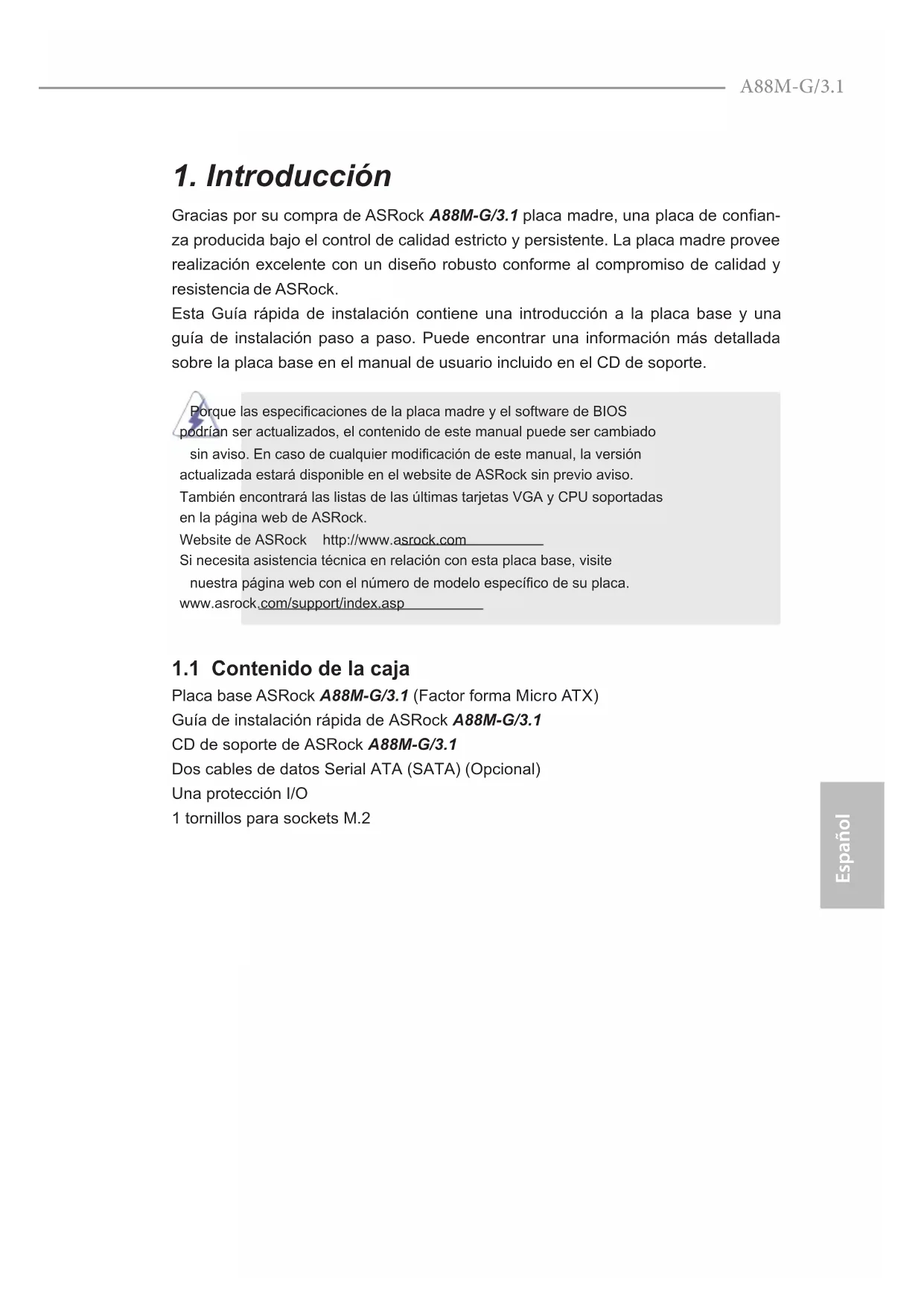

MANUAL DE USUARIO A88M-G/3.1 ASROCK

Gracias por su compra de ASRock A88M-G/3.1 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específico de su placa.

1.1 Contenido de la caja

Placa base ASRock A88M-G/3.1 (Factor forma Micro ATX)

Guía de instalación rápida de ASRock A88M-G/3.1

CD de soporte de ASRock A88M-G/3.1

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

1 tornillos para sockets M.2

1.2 Especificación

Platafor-ma	• Factor de forma Micro ATX• Diseño de los Condensadores: Solid
Procesa-dor	• Admite zócalos de procesadores FM2+ 95W / FM2 100W• Diseño de fase de alimentación 4 + 2
Chipset	• AMD A88X (Bolton-D4)
Memoria	• Soporte de Tecnología de Memoria de Doble Canal• 4 x DDR3 DIMM slots• Apoya DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, memoria de un-buffered• Máxima capacidad de la memoria del sistema: 64GB• Compatible con Intel® Extreme Memory Profi le (XMP)1.3/1.2• Admite tecnología de perfil de memoria AMD (AMP, Memory Profile Technology) hasta AMP 2400
Ranuras de Expan-sión	• 1 x ranuras PCI Express 3.0 x16 (PCIE1: modo x16)* Solo se admite PCIE 3.0 con FM2+ CPU. Con FM2 CPU, solo se admite PCIE 2.0.• 1 x ranura PCI Express 2.0 x16 (PCIE3: modo x4)• 1 x ranura PCI Express 2.0 x1• 1 x ranura PCI• Admite CrossFireXTM cuádruple de AMD, CrossFireXTM y tarjeta gráfico ca dual
VGA On-Board	• Gráficos integrados de serie R7/R5, HD AMD RadeonTM con APU de serie A• DirectX 11.1, Sombreador de píxeles 5.0 con FM2+ CPU. DirectX 11, Sombreador de píxeles 5.0 con FM2 CPU.• 2GB de Memoria máxima compartida• Tres opciones de salida VGA: D-Sub, DVI-D y HDMI• Compatible con monitores triples• Admite HDMI con una resolución máxima de 4K × 2K (4096x2160) a 24 Hz

* Solo FM2+ APU puede admitir una pantalla con una resolución de hasta 4096x2160 a través del puerto HDMI

• Admite Dual-link DVI-D con una resolución máxima de 2560x1600 a 60 Hz
• Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz
• Admite Sincronización automática entre audio y vídeo, Deep Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con HDMI (se necesita un monitor compatible con HDMI)
• Admite la función 3D estereoscópica Blu-ray con HDMI
• Admite AMD Steady Video™ 2.0: Nueva capacidad de pospro cesamiento de vídeo para reducción automática de oscila ciones en vídeo doméstico y en línea
• Admite la función HDCP con puertos DVI-D y HDMI
• Apoya la reproducción de Blu-rayo de 1080p (BD) con puertos DVI-D y HDMI

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1150 Audio Codec)

• Compatible con audio Blu-ray Premium

- Admite protección contra subidas de tensión (Protección Integral contra Picos de ASRock)

- Tapas de audio ELNA

LAN

• LAN Gigabit PCIE x1 10/100/1000 Mb/s

• Realtek RTL8111GR

- Admite Reactivación en WAN

• Compatible con Wake-On-LAN

- Admite protección contra rayos/ESD (Protección Integral contra Picos de ASRock)

- Admite detección de conexión de cable LAN

- Compatible con Ethernet de consumo eficiente de energía 802.3az

- Compatible con PXE

Entrada/

• 1 puerto de ratón/teclado PS/2

• 1 x Puerto D-Sub

Salida

• 1 x Puerto DVI-D

de Panel

• 1 x Puerto HDMI

Trasero

• 1 x Puerto USB 3.1 Tipo A Port (10 Gb/s) (ASMedia ASM1143) (admite protección ESD (protección total contra picos))
• 1 x Puerto USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM1143) (admite protección ESD (protección total contra picos))
• 2 x puertos USB 3.0 predeterminados (AMD A88X (Bolton-D4)) (Admite protección ESD (Protección Integral contra Picos de ASRock))
• 2 x puertos USB 2.0 predeterminados (Admite protección ESD (Protección Integral contra Picos de ASRock))
• 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD)
• Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Almace-namiento

• 8 x conectores SATA3 de 6,0 Gb/s compatibles con funciones RAID (RAID 0, RAID 1, RAID 5 y RAID 10), NCQ, AHCI y de “conexión en caliente” compatibles con funciones NCQ, AHCI y de “conexión en caliente”
• 1 x Zócalo 3 M.2_SSD (NGFF), admite módulo PCI Express de tipo 2230/2242/2260/2280 M.2 PCI hasta Gen2 x4 (20 Gb/s)
  * Si PCIE3 está ocupado, M2_1 se deshabilitará.
  * Admiteel Kit U.2 de ASRock

Conectores

• 1 x En-tête de port COM
• 1 cabezal TPM
• 2 x Conector de ventilador de CPU (1 x 4-pin, 1 x 3-pin)
• 2 x Conector de ventilador de chasis (2 x 4-pin)
• 1 x 24-pin cabezal de alimentación ATX
• 1 x 8-pin conector de ATX 12V power
• 1 x Conector de audio de panel frontal
- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales) (Admite protección ESD (Protección Integral contra Picos de ASRock))
- 1 x Cabezal USB 3.0 (by AMD A88X (Bolton-D4)) (admite 2 puertos USB 3.0 adicionales) (Admite protección ESD (Protección Integral contra Picos de ASRock))

BIOS	64Mb AMI BIOS legal UEFI AMI compatible con GUISoporta “Plug and Play”ACPI 1.1 compliance wake up eventsSoporta “jumper free setup”Soporta SMBIOS 2.3.1Múltiple ajuste de DRAM, CPU Voltage
Monitor Hardware	Método de sensor de temperatura de la CPU/ChasisTacómetro del ventilador de la CPU/ChasisCPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)Control multivelocidad del ventilador de la CPU/ChasisMonitor de Voltaje: +12V, +5V, +3.3V, Vcore
OS	En conformidad con Microsoft® Windows® 10 32 bits / 10 64 bits / 8.1 32 bits / 8.1 64 bits / 7 32 bits / 7 64 bits* Para el controlador Windows® 10 actualizado, visite el sitio web de ASRock para obtener detalles: http://www.asrock.com*Procesador Carrizo FM2r2 solo compatible con Windows® 10 de 64 bits, Windows 8.1 de 64 bits, Windows 7 32 de bits y Windows 7 64 de bits.
Certifica-ciones	FCC, CE, WHQLCumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com

1.3 Setup de Jumpers

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está "Short". No habiendo jumper cap sobre los pins, el jumper está "Open". La ilustración muestra un jumper de 3 pins cuyo pin 1 y pin 2 están "Short".

Short

Open

Jumper

Setting

Limpiar CMOS

Nota: CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los parámetros del sistema y restablecer la configuración predeterminada de los mismos, apague el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica. Deje que transcurran 15 segundos y, después, utilice un puentepara cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita.

Si borra la memoria CMOS, se puede detectar un caso de abertura. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar elregistro del estado de intrusión anterior del chasis.

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provocará un daño permanente en la placa base.

Conexiones de serie ATA3 Estas ocho,conexiones de

(SATA3_1: vea p.1, N. 16)

(SATA3_2: vea p.1, N. 15)

(SATA3_3: vea p.1, N. 14)

(SATA3_4: vea p.1, N. 13)

(SATA3_5: vea p.1, N. 10)

(SATA3_6: vea p.1, N. 11)

(SATA3_7: vea p.1, N. 8)

(SATA3_8: vea p.1, N. 9)

SATA3_2

SATA3_1

SATA3_4

SATA3_3

de 6.0 Gb/s.

Cabezal USB 2.0 Además de dos puertos

(9-pin USB_3_4) USB 2.0 predeterminados en el

(vea p.1, N. 21) panel de E/S, hay dos bases

(9-pin USB_5_6) de conexiones USB 2.0 en

(vea p.1, N. 22) esta placa base. Cada una de

placa base. Esta cabec

3.0 admiten dos puertos

Además de dos puertos 3.0 predeterminados situados en el panel E/S, encontrará una

3.0.

El Audio de Alta Definición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

1. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC'97.

E. Activación del micrófono frontal.

En sistemas operativos Windows 7 / 7 64-bit:

^® 10 / 10 64-bit / / 8.1 / 8.1 64-bit /

Acceda a la ficha "FrontMic" (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante "Recording Volume" (Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1) dunciones de panel

(vea p.1, N. 18) sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede configurar la forma de apagar su sistema mediante el interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S3. El LED se apaga cuando el sistema se encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis

(4-pin SPEAKER1) su cabezal.

(vea p.1, N. 19)

Conectes el altavoz del chasis a

Conectores para el venti- ventilador del chasis

(4-pin CHA_FAN1)

(vea p.1, N. 26)

(4-pin CHA_FAN2)

(vea p.1, N. 20)

Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa.

Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y (4-pin CPU_FAN1) haga coincidir el cable negro (vea p.1, N.2)

(4-pin CPU_FAN2) (vea p.1, N. 3)

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Cabezal de alimentación ATX Conecte la fuente de (24-pin ATXPWR1) alimentación ATX a su cabezal. (vea p.1, N. 6)

A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

Instalación de una Fuente de Alimentación ATX de 20 Pins

Conector de ATX 12V power Tehga en cuenta que es (8-pin ATX12V1) necesario conectar este (vea p.1, N. 1) conector a una toma de

corriente con el enchufe ATX 12V, de modo que proporcione suficiente electricidad. De lo contrario no se podrá encender.

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V, puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir

(vea p.1, N. 24)

módulo de puerto COM.

Cabezal TPM

(TPMS1 de 17 pines)

(consulte la pág.1, N. 23)

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
