用户手册 A88M-G/3.1 ASROCK

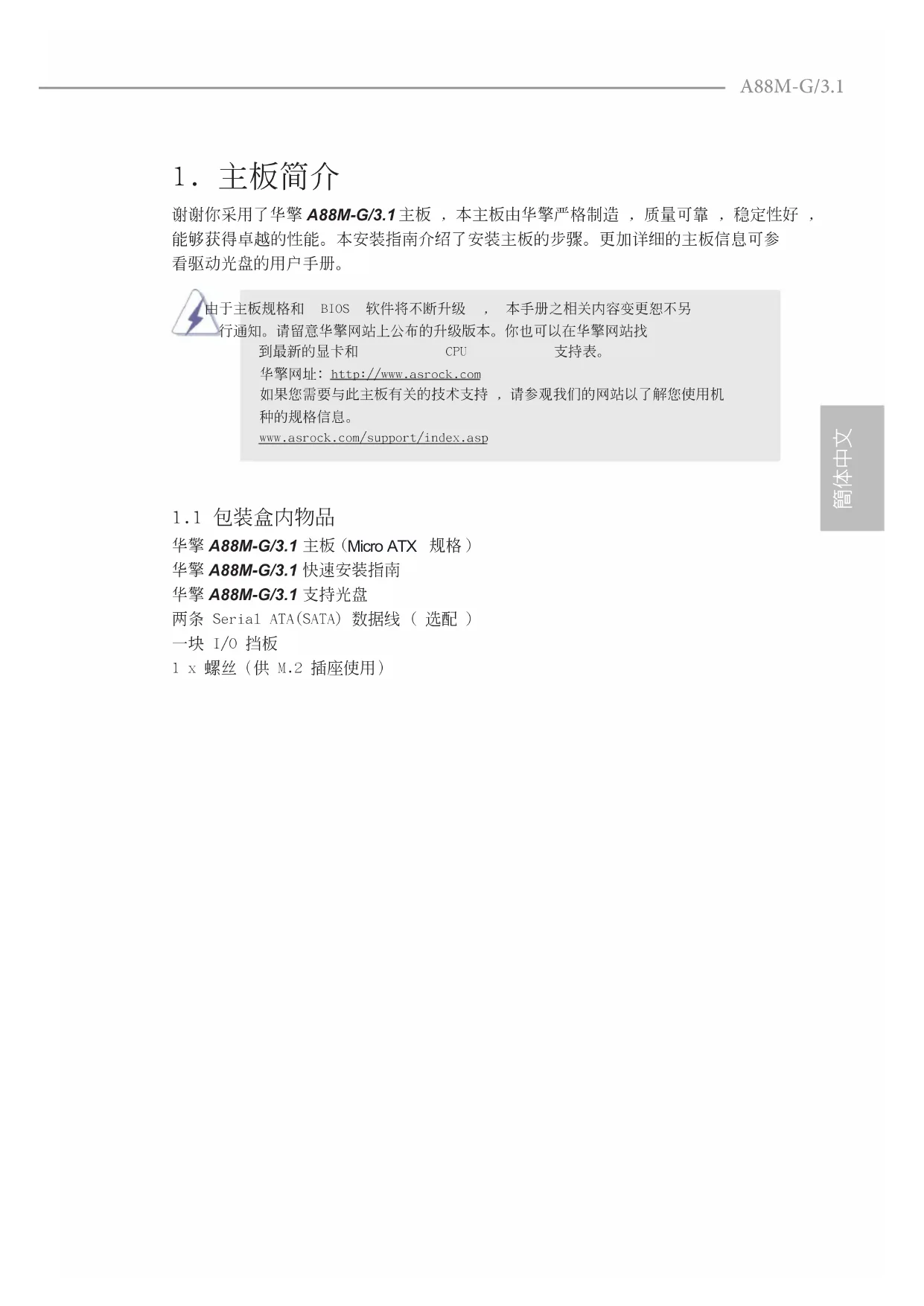

A88M-G/3.1 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參 看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

兩條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板 1 x 螺絲（供 M.2 插座使用）126 127

處理器 • 支持 Socket FM2+ 95W / FM2 100W 處理器

芯片組 • AMD A88X (Bolton-D4) 系統內存 • 支持雙通道 DDR3 內存技術

• 支持最高 AMP 2400 的 AMD Memory Profile(AMP) 技術 擴展插槽 • 1 x PCI Express 3.0 x16 插槽 (PCIE1：x16 模式 )

• 僅 FM2+ CPU 支持 PCIE 3.0。對于 FM2 CPU，只支持 PCIE 2.0。

• 1 x PCI Express 2.0 x16 插槽 (PCIE3 x4 模式 )

• 支持 AMD Quad CrossFireX

• A 系列 APU 上集成 AMD Radeon

• 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI

• 支持 HDMI，最大分辨率可達 4K × 2K (4096x2160) @ 24Hz

• 僅 FM2+ APU 可通過 HDMI 端口支持最高 4096x2160 分辨率

• 支持 Dual-link DVI-D, 最高分辨率達 2560x1600 @ 60Hz

• 支持 D-Sub, 最高分辨率達 1920x1200 @ 60Hz

• 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、 xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示

2.0: 最新視頻后處理能力，可 為家庭 / 在線視頻提供自動降低抖動的功能126 127

• 通過 DVI-D 和 HDMI 接口支持 HDCP 功能

• 通過 DVI-D 和 HDMI 接口可播放 1080 線藍光光盤 (BD)

容保護功能的 7.1 CH 高清音頻（Realtek ALC1150 音頻編解碼器）

• ELNA 专业音效电容 板載 LAN 功

• 1 x USB 3.1 A 類型端口 (10 Gb/s)(ASMedia ASM1143) ( 支持防 ESD

• 1 x USB 3.1 C 類型端口 (10 Gb/s)(ASMedia ASM1143) ( 支持防 ESD

• 2 個可直接使用的 USB 3.0 接口 (AMD A88X (Bolton-D4)) ( 支持防 ESD

• 2 個可直接使用的 USB 2.0 接口 ( 支持防 ESD

• 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED)

• 高保真音頻插孔：高清音頻插孔 : 后揚聲器 / 中央 / 低 音 / 線路出入 / 前揚聲器 / 麥克風 存儲 • 8 x SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

RAID 5 和 RAID 10),NCQ,AHCI 和熱插拔功能

• 1 x M.2_SSD (NGFF) 插座 3，支持類型 2230/2242/2260/2280 M.2 PCI Express 模塊，最高 Gen2 x4 (20 Gb/s)

• 若 PCIE3 已使用，M2_1 將被禁用。

請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com 連接頭 • 1 x 串行接口

• 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 ) (AMD A88X (Bolton-D4))( 支持防 ESD

• 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )(AMD A88X (Bolton-D4))( 支持 防 ESD

• 電壓範圍：+12V, +5V, +3.3V, 核心電壓 操作系統 • Microsoft

10 32 位元 /10 64 位元 /8.1 32 位元 /8.1 64 位元 /7 32 位元 /7 64 位元

10 驅動程序，請訪問擎网站了解詳情： http://www.asrock.com *Carrizo FM2r2 處理器僅支持 Windows

• 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應 器)128 129

插圖所示的就是設置跳線的方法。當跳線 帽放置在針腳上時 , 這個跳線就是“短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

CLRCMOS1 允許您清除 CMOS 中的數据。如要清除并將系統參數恢复至默認 設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳 線帽將 CLRCMOS1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIOS 后

立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必須在執行 CMOS

清除操作之前，先啟動然后關閉系統。請注意，只有取出 CMOS 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 如果您清除了CMOS,機箱開啟功能可能會被偵測到。請調節BIOS選 項”Clear Status”(清除狀態)清除之前機箱防盜偵測狀態的紀錄。130 131

Serial ATA3 接口 這裡有八組 Serial ATA3 (SATA3_1: 見第 1 頁第16 項) (SATA3) 接口支持 Serial (SATA3_2: 見第 1 頁第15項) (SATA) 數據線作為內部儲存 (SATA3_3: 見第 1 頁第14項) 設置。目前 SATA3 界面理論 (SATA3_4: 見第 1 頁第13項) 上可提供高達 6.0Gb/s 的數 (SATA3_5: 見第 1 頁第10項)

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將 跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默

(9 針 USB_3_4) 認 USB 2.0 接口之外，這款 ( 見第 1 頁第21項) 主板有兩組 USB 2.0 接針。 (9 針 USB_5_6) 這組 USB 2.0 接針可以支持 ( 見第 1 頁第22項) 兩個 USB 2.0 接口。 DUMMYGNDGND

USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認

(19 針 USB3_3_4) USB 3.0 接口之外，這款主板有 ( 見第 1 頁第7項) 一組 USB 3.0 接針。這組 USB 3.0 接針可以支持兩個 USB 3.0 接

A88M-G/3.1 前置音頻面板接頭 可以方便連接音頻設備。 (9 針 HD_AUDIO1) ( 見第 1 頁第25項) 系統面板接頭 這個接頭提供數個系統前面 (9 針 PANEL1)

( 見第 1 頁第18項) 根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態 指示燈到這個排針。根據之前請注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可 按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處于 S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。 E. 開啟前置麥克風。 在 Windows

10 / 10 64 位元 / 8.1 / 8.1 64 位元 / 7 / 7 64 位

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

機箱喇叭接頭 請將機箱喇叭連接到這個接 (4 針 SPEAKER1)

( 見第 1 頁第19項) 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、 重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機 箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。 機箱風扇接頭 請將風扇連接線接到這個 (4 針 CHA_FAN1) 接頭，並讓黑線與接地的針腳 ( 見第 1 頁第26項)

(4 針 CHA_FAN2) (見第1頁第20項) CPU 風扇接頭 請將 CPU 風扇連接線接到這個 (4 針 CPU_FAN1) 接頭，並讓黑線與接地的針腳 ( 見第 1 頁第2項)

(3 針 CPU_FAN2) ( 見第 1 頁第3項) 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 3-Pin 風扇的安裝 Pin 1-3 連接

A88M-G/3.1 雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明

串行接口連接器 這個 COM1 端口支持一個串行 (9 針 COM1)

( 見第 1 頁第24項) TPM 接脚 (17 针 TPMS1) (見第1頁第23項)

此接口支持 Trusted Platform Module（信 任 平 台 模 块，TPM） 系统，可以安全地存储密钥、数 字 证 书、密 码 和 数 据。TPM 系统 也可以帮助增强网络安全，保护 数字身份和确保平台完整性。

LA D3 +3 V LA D0+ 3 V S B GN D FR AM ESM B_CL K _MAIN CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭 請將一個 ATX 12V 電源供應

電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息 產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有 的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成 嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一 中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定

表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。134 135

A88M-G/3.1 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定 性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。 您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

兩條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板136 137

處理器 • 支援插座 FM2+ 95W / FM2 100W 處理器 晶片組 • AMD A88X (Bolton-D4)

• 4 + 2電源相位設計 系統記憶體 • 支援雙通道 DDR3 記憶體技術

• 支援 AMD Memory Profile(AMP) 記憶體模組技術，可高達 AMP 2400 擴充插槽 • 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 模式 )

• PCIE 3.0 僅支援 FM2+ CPU。使用 FM2 CPU 時，僅支 援 PCIE 2.0。

• A 系列 APU 整合 AMD Radeon

• 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI

• 支援 HDMI, 最高解析度達 4K × 2K (4096x2160) @ 24Hz

• 支援 Dual-link DVI-D, 最高解析度達 2560x1600 @ 60Hz

• 支援 D-Sub, 最高解析度達 1920x1200 @ 60Hz

• 支援 HDMI，最大解析度可達 4K × 2K (4096x2160) @ 24Hz

• 僅 FM2+ APU 可經由 HDMI 連接埠支援解析度最高 4096x2160 的顯示器

• 支援使用 HDMI 播放藍光立體 3D 影像

2.0：最新影像後處理能力，可 為家庭 / 線上影像提供自動降低手震的功能

• DVI-D 和 HDMI 接口支援 HDCP 功能

• DVI-D 和 HDMI 接口可播放 1080p 藍光光碟 (BD)136 137

• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼

• 支援防雷擊 / 防 ESD 靜電 (ASRock 全防護 )

• 1 x USB 3.1 A 類型連接埠 (10 Gb/s) (ASMedia ASM1143)（支援靜電保護（華擎全防護））

• 1 x USB 3.1 C 類型連接埠 (10 Gb/s) (ASMedia ASM1143)（支援靜電保護（華擎全防護））

• 2 x AMD A88X (Bolton-D4) 的 USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 ) (ASMedia ASM1143)（支援靜電

• 2 個可直接使用的 USB 2.0 接口 (ASMedia ASM1143)（支 援靜電保護（華擎全防護））

• 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED)

• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 /

RAID 5 和 RAID 10), NCQ, AHCI 和熱插拔功能

• 1 x M.2_SSD (NGFF) Socket 3，支援 2230/2242/2260/2280 M.2 PCI Express 模組類型，最多 可達 Gen2 x4 (20 Gb/s)

• 若已使用 PCIE3，M2_1 將會停用。

• 支持華擎 U.2 套件 接頭 • 1 x 序列埠

請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

• 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 )

• 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 ) BIOS • 64Mb AMI UEFI Legal BIOS ( 支援 GUI)

• DRAM、VDDP、VDDR 電壓多功能調節 硬體監控 • CPU ／機殼溫度感應

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓範圍：+12V, +5V, +3.3V, 核心電壓 操作系統 • Microsoft

10 32 位元 /10 64 位元 /8.1 32 位元 /8.1 64 位元 /7 32 位元 /7 64 位元

10 驅動程式，請造訪華擎網站取得詳細 資訊：http://www.asrock.com

10 64 位元 / 8.1 64 位元 / 7 32 位元 / 7 64 位元。

• 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應 器)138 139

插圖所示的就是設置跳線的方法。當跳線 帽放置在針腳上時,這個跳線就是“短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個3針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 如果您清除了CMOS,機殼開啟功能可能會被偵測到。請調整BIOS選 項”Clear Status”(清除狀態)清除之前機殼防盜偵測狀態的紀錄。140 141

Serial ATA3 接口 這裡有八組 Serial ATA3 (SATA3_1: 見第 1 頁第16項) (SATA3) 接口支援 SATA 數據 (SATA3_2: 見第 1 頁第15項)

(SATA3_3: 見第 1 頁第14項) 目前 SATA3 界面理論上 (SATA3_4: 見第 1 頁第13項) 可提供高達 6.0Gb/s 的數據 (SATA3_5: 見第 1 頁第10項)

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。 跳線帽不正確的放置將會導致主機板的永久性損壞 !

USB 2.0 擴充接頭 除了位於 I/O 面板的兩個

(9 針 USB_3_4) USB 2.0 接口之外，這款 ( 見第 1 頁第21項) 主機板有兩組 USB 2.0 接 (9 針 USB_5_6) 針。每組 USB 2.0 接針可以 ( 見第 1 頁第22項) 支援兩個 USB 2.0 接口。 DUMMYGNDGND

USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB

( 見第 1 頁第7項) 組 USB 3.0 接針。這組 USB 3.0 接針可以支援兩個 USB 3.0 接

A88M-G/3.1 前置音效接頭 可以方便連接音效設備。 (9 針 HD_AUDIO1) ( 見第 1 頁第25項)

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC’97 音效面板。 E. 開啟前置麥克風。 在 Windows

10 / 10 64 位元 / 8.1 / 8.1 64 位元 / 7 / 7 64 位

在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。 系統面板接頭 可接各種不同燈，電源開關及 (9 針 PANEL1)

( 見第 1 頁第18項) 請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀 態指示燈到這個接頭。請先注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可 按下重開開關重新啟動電腦。

機箱喇叭接頭 請將機箱喇叭連接到這個接 (4 針 SPEAKER1)

( 見第 1 頁第19項) PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。 機箱風扇接頭 請將風扇連接線接到這個接 (4 針 CHA_FAN1) 頭，並讓黑線與接地的針腳 ( 見第 1 頁第26項)

(4 針 CHA_FAN2) (見第1頁第20項) CPU 風扇接頭 請將 CPU 風扇連接線接到這個 (4 針 CPU_FAN1) 接頭，並讓黑線與接地的針腳 ( 見第 1 頁第2項)

(3 針 CPU_FAN2) ( 見第 1 頁第3項)

+5VDUMMYDUMMYSPEAKER 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 3-Pin 風扇的安裝 Pin 1-3 連接 GND +12V CHA_FAN_SPEEDFAN_SPEED_CONTROLGND+12VCHA_FAN_SPEED

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順 著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明

序列埠 這個序列埠 COM1 支援一個序 (9 針 COM1)

( 見第 1 頁第24項) TPM 標頭 (17-pin TPMS1) （請參閱第 1 頁，編號 23） 此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金鑰、 數位憑證、密碼及資料的安全。 TPM 系統也能強化網路安全、 保護數位身分並確定平台完整

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請 順著 Pin 1 和 Pin 5 插上電源接頭。 4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口 請注意，必需將帶有 ATX 12V

(8 針 ATX12V1) 插頭的電源供應器連接到這個 ( 見第 1 頁第1項) 插座，這樣就可以提供充足的 電力。如果不這樣做，就會導
