Тип продукта	Материнская плата
Бренд	ASRock
Модель	A88M-G/3.1
Форм-фактор	Micro ATX
Сокет процессора	FM2+
Чипсет	AMD A88X (Bolton-D4)
Тип памяти	DDR3, до 64 ГБ
Слоты расширения	1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (x4), 1x PCIe 2.0 x1, 1x PCI
Выходы видео	D-Sub, DVI-D, HDMI (тройной экран)
Аудио	7.1 CH HD (Realtek ALC1150)
Сеть	Gigabit LAN (Realtek RTL8111GR)
Задние USB	1x USB 3.1 Type A, 1x USB 3.1 Type C, 2x USB 3.0, 2x USB 2.0
Хранение	8x SATA3 6 Gb/s, 1x M.2 (PCIe Gen2 x4)
Разъемы питания	24-pin ATX, 8-pin ATX 12V
BIOS	AMI UEFI 64 Mb
Операционные системы	Windows 10/8.1/7 (32/64 бит)
Размеры (прибл.)	244 x 244 mm
Вес (прибл.)	0,7 кг
Требуемый блок питания	Блок питания ATX (не входит в комплект)
Уход и очистка	Выключите и отключите от сети, протирайте сухой тканью.
Безопасность	Установка в корпус, избегайте влажности. Используйте антистатическую защиту.
Запасные части и ремонтопригодность	Запасные части не предоставляются. Ремонт должен выполняться профессионалом.
Общая информация	Гарантия производителя, поддержка на www.asrock.com

Часто задаваемые вопросы - A88M-G/3.1 ASROCK

Какие процессоры совместимы с материнской платой ASRock A88M-G/3.1?

Эта материнская плата поддерживает процессоры AMD сокет FM2+ (до 95 Вт) и FM2 (до 100 Вт). Поддерживаются APU AMD Radeon R7/R5 серии A. Проверьте список совместимости на сайте ASRock.

Какой максимальный объем оперативной памяти?

Материнская плата поддерживает до 64 ГБ DDR3 с 4 слотами. Она поддерживает частоты до 2400 МГц при разгоне (OC). Используйте модули без ECC.

Как установить материнскую плату в корпус?

Закрепите материнскую плату на стойках корпуса формата Micro ATX. Подключите разъемы питания (24-pin, 8-pin), кабели SATA, вентиляторы и кабели передней панели (PWR, RESET, LED). Обратитесь к краткому руководству по установке.

Как войти в BIOS и какие опции доступны?

Нажмите F2 или Del при загрузке, чтобы войти в BIOS UEFI. Вы можете настроить порядок загрузки, разгон, управление питанием и мониторинг температур. BIOS имеет графический интерфейс.

Можно ли разогнать процессор и память?

Да, BIOS позволяет многократную регулировку напряжения CPU и DRAM. Память может достигать 2400 МГц при разгоне. Обеспечьте адекватное охлаждение.

Какие порты USB 3.1 доступны?

На задней панели есть один порт USB 3.1 Type A и один порт USB 3.1 Type C, оба поддерживают 10 Гбит/с через контроллер ASMedia ASM1143. Также есть порты USB 3.0 и 2.0.

Поддерживает ли материнская плата встроенную графику?

Да, с APU AMD вы можете использовать выходы D-Sub, DVI-D и HDMI для отображения до трех независимых мониторов. HDMI поддерживает разрешение 4K.

Как настроить RAID с портами SATA?

Материнская плата поддерживает RAID 0, 1, 5 и 10 с 8 портами SATA3. Войдите в BIOS, установите режим SATA в RAID, затем используйте утилиту RAID при загрузке (Ctrl+F).

Какова роль слота M.2?

Слот M.2 (NGFF) принимает SSD модули формата 2230/2242/2260/2280 с интерфейсом PCIe Gen2 x4 (20 Гбит/с). Обратите внимание, что если слот PCIE3 занят, M.2 отключается.

Где можно найти драйверы и руководство?

Драйверы и полное руководство доступны на прилагаемом компакт-диске. Вы также можете загрузить их с сайта ASRock (www.asrock.com) в разделе поддержки модели A88M-G/3.1.

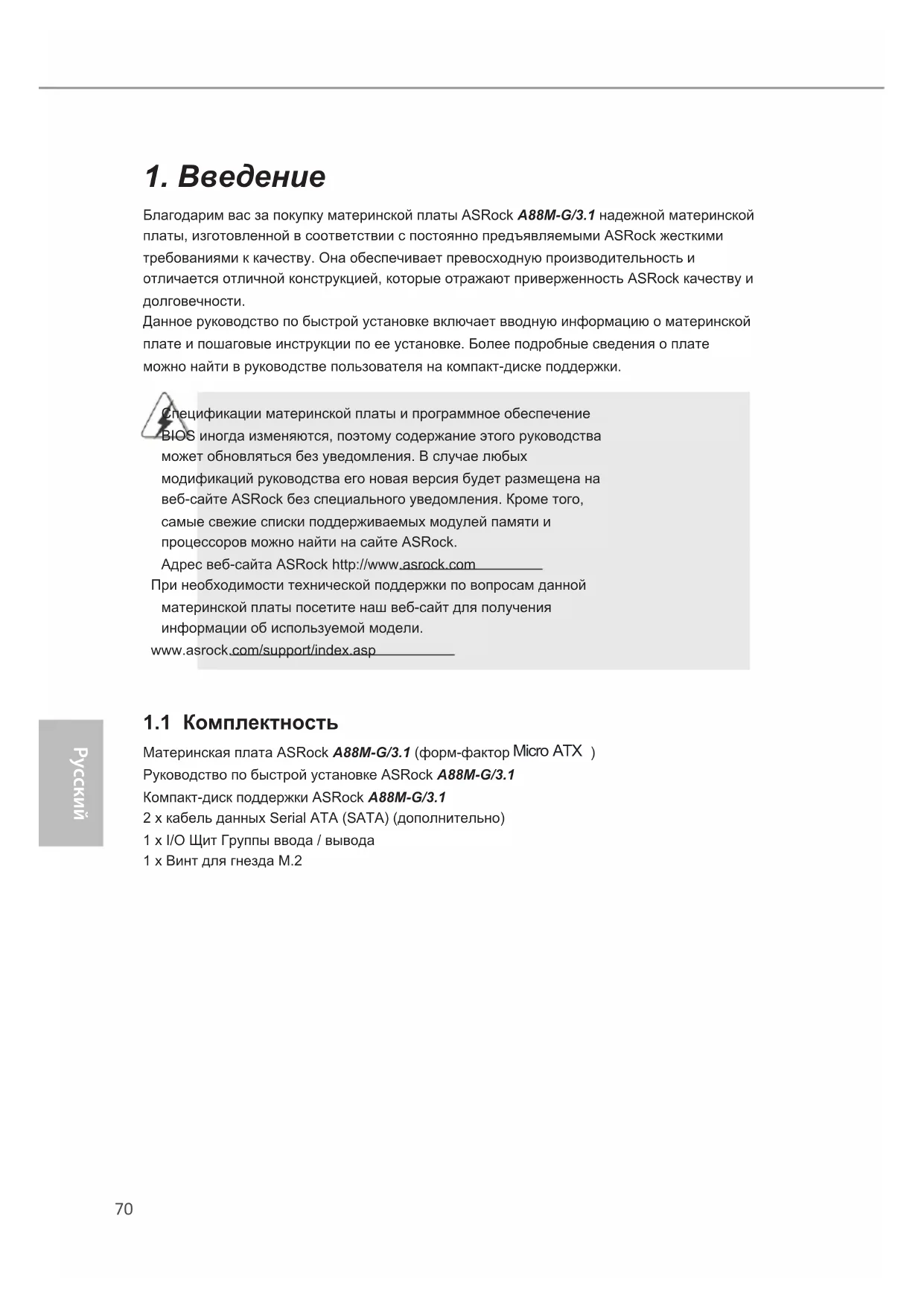

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A88M-G/3.1 ASROCK

Благодарим вас за покупку материнской платы ASRock A88M-G/3.1 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение BIOS иногда изменяются, поэтому содержание этого руководства может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели. www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock A88M-G/3.1 (форм-фактор Micro ATX )

Руководство по быстрой установке ASRock A88M-G/3.1

Компакт-диск поддержки ASRock A88M-G/3.1

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

1 x Винт для гнезда М.2

1.2 Спецификации

Платформа	• Форм-фактор Micro ATX• Весь Твердый Конденсаторный проект
Процессор	• Поддержка разъема FM2+ 95 Вт / процессоров FM2 100 Вт• Система питания 4 + 2
Набор микросхем	• AMD A88X (Bolton-D4)
Память	• Поддержка технологии Dual Channel DDR3 Memory Technology• 4 x гнезда DDR3 DIMM• Поддержите DDR3 2400+(OC)/2133/1866/1600/13 33/1066 не- ECC, безбуферная память1066/800 не- ECC, безбуферная память• Макс. 64 Гб• поддержка профиля Intel® Extreme Memory Profile (XMP)1.3/1.2• Поддержка технологии AMD Memory Profile (AMP) до AMP 2400
Гнезда расширения	• 1 x слота PCI Express 3.0 x16 (PCIE1: режим x16) * PCIE 3.0 поддерживается только с процессором FM2+. Спроцессором FM2 поддерживается только PCIE 2.0.• 1 x гнезда PCI Express 2.0 x16 (PCIE3: режим x4)• 1 x гнезда PCI Express 2.0 x1• 1 x гнезда PCI• Поддерживаются режимы AMD Quad CrossFireXTM, CrossFireXTM и двойные видеокарты
Графика	• Видеоадаптер AMD RadeonTM R7/R5 Поддержка• Поддержка DirectX 11, Pixel Shader 5.0 Макс. объем разделяемой памяти 2GB• Макс. объем разделяемой памяти 2GB• Три VGA-выхода: D-Sub, DVI-D и HDMI

• Поддержка работы с тремя мониторами
- Поддержка HDMI с разрешением до 4K × 2K (4096x2160), при частоте кадров 24 Гц.

* Только FM2+ APU поддерживает разрешение 4096x2160 через порт HDMI.

- Поддержка Dual-link DVI-D с максимальным разрешением до 2560x1600 @ 60 Гц

- Поддержка D-Sub с максимальным разрешением до 1920x1200 @ 60 Гц

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор с разъемом HDMI)

- Поддержка стандарта Blu-ray Stereoscopic 3D со спецификацией HDMI

- Поддержка технологии AMD Steady Video™ 2.0: новая функция постобработки видеоизображения для автоматического устранения дрожания при просмотре домашних и онлайновых видеозаписей

- Поддержка функции HDCP через разъемы DVI-D и HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) через разъемы DVI-D и HDMI

Аудиосистема

• 7,1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)

• Поддержка Premium Blu-ray Audio

- Поддержка защиты от перенапряжений (Полная защита (ASRock от выбросов напряжения))

• Конденсаторы для аудиосистем ELNA

ЛВС

• PCIE x1 Gigabit LAN 10/100/1000 M6/c

• Realtek RTL8111GR

• Поддержка Wake-On-WAN

• Поддержка Wake-On-LAN

- Поддержка защиты от молнии/ электростатического электричества (Полная защита (ASRock от выбросов напряжения))

• Поддержка определения кабеля ЛВС
• Поддержка Energy Efficient Ethernet 802.3az
- Поддержка PXE

Разъемы ввода-вывода на задней

• 1 x PS/2 для мыши/клавиатуры
• 1 x D-Sub порт
• 1 x DVI-D порт
• 1 x HDMI порт
• 1 x Порт USB 3.1 тип A (10 Гб/с) (ASMedia ASM1143) с защитой от электростатического напряжения (ASRock Full Spike Protection)
• 1 x Порт USB 3.1 тип C (10 Гб/с) (ASMedia ASM1143) с защитой от электростатического напряжения (ASRock Full Spike Protection)
- 2 x порта USB 3.0 на задней панели в стандартной конфигурации (AMD A88X (Bolton-D4)) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- 2 x порта USB 2.0 на задней панели в стандартной конфигурации (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED)
- Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие устройства

• 8 x разъема SATA3 6,0 Гбит/с, поддержка функций RAID (RAID 0, устройства RAID 1, RAID 5 и RAID 10), NCQ, AHCI и «горячего подключения»
  • 1 слот M.2_SSD (NGFF) типа Socket 3 совместим с модулями типа 2230/2242/2260/2280 M.2 PCI Express вплоть до Gen2 x4 (20 Гбит/с).

* Если слот PCIE3 занят, M2_1 отключается.

* Поддержка комплекта ASRock U.2

Колодки и плате

• 1 x Колодка СОМ
• 1 x Колодка ТРМ
- 2 x соединитель CPU FAN (1 x 4-контактный, 1 x 3-контактный)
• 2 x соединитель Chassis FAN (2 x 4-контактный)
• 1 x 24-контактный Колодка питания АТХ
• 1 x 8-контактный Разъем АТХ 12 В
• 1 x Аудиоразъем передней панели
- 1 x Колодка USB 3.0 AMD A88X (Bolton-D4) (одна колодка для поддержки 2 дополнительных портов USB 3.0) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- 2 x Колодка USB 2.0 (одна колодка для поддержки 4 дополнительных портов USB 2.0 (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

BIOS

• 64Mb AMI UEFI Legal BIOS с поддержкой графического интерфейса поль зователя
  • поддержка "Plug and Play"
  • ACPI 1.1, включение по событиям
  • поддержка режима настройки без перемычек
  • поддержка SMBIOS 2.3.1
  • Регулировка напряжений DRAM, CPU

Контроль оборудования

• Датчик температуры процессора/корпуса
- Тахометр вентилятора процессора/корпуса Бесшумный вентилятор охлаждения процессора/корпуса (с автоматической регулировкой скорости вращения в

• зависимости от температуры нагрева процессора)
- Управление скоростью вращения вентилятора охлаждения процессора/корпуса
- Контроль напряжения: +12V, +5V, +3.3V, Vcore

Операцион

- Совместимость с Microsoft® Windows® 10 32-bit / 10 64-bit /8.1 32-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

* Подробные сведения об обновленном драйвере для Windows ^® 10 представлены на веб-сайте ASRock: http://www.asrock.com

* Процессор Carrizo FM2r2 совместим только с операционными системами Windows ^® 10 (64-разрядная) / 8.1 (64-разрядная) / 7 (32-разрядная) / 7 (64-разрядная).

ные системы

Сертификаты

- FCC, CE, WHQL

- Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP)

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются "замкнутыми" (short). Если на контактах перемычки нет, то они называются "разомкнутыми" (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2 замкнуты.

Short

Open

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 1, п. 12)

Стандартные

Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5 секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не производите очистку CMOS непосредственно после обновления BIOS. Если необходимо очистить CMOS сразу же после окончания обновления BIOS, то, перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS.

Очистка CMOS может вызвать срабатывание датчика открытой крышки. Измените опцию «Clear Status» в BIOS, чтобы очистить записи о предыдущих срабатываниях датчика.

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы!

Разъемы Serial ATA3 восемь соединителя Serial ATA3 (SATA3_1, см. стр. 1, п. 16) предназначаются для (SATA3_2, см. стр. 1, п. 15) подключения внутренних (SATA3_3, см. стр. 1, п. 14) устройств хранения с (SATA3_4, см. стр. 1, п. 13) использованием нитрофейсных (SATA3_5, см. стр. 1, п. 10) кабелей SATA3. В настоящее (SATA3_6, см. стр. 1, п. 11) время интерфейс SATA

SATA3 2

SATA3 4

SATA3_1

SATA3_3

допускает скорость передачи данных до \ 6,0 Гбит/с.

Колодка USB 2.0 Помимо Два стандартных (9-контактный USB_3_4) портов USB 2.0 на панели ввода- (см. стр. 1, п. 21) вывода, на данной материнской (9-контактный USB_5_6) плате предусмотрено два (см. стр. 1, п. 22) разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два портауwr USB 2.0.

портов USB 3.0 на панели ввода- вывода, на данной материнской

1. Система High Definition Audio поддерживает функцию автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной работы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.
2. Система High Definition Audio поддерживает функцию
   автоматического обнаружения разъемов (Jack Sensing), однако
   для ее правильной работы кабель панели в корпусе должен
   поддерживать HDA. При сборке системы следуйте инструкциям,
   приведенным в нашем руководстве и руководстве пользователя
   для корпуса.
3. Если вы используете аудиопанель АС'97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом:
   A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.
   B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L.
   C. Подключите выводы Ground (GND) к контактам Ground (GND).
   D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели AC'97 одключать их не нужно.
   Е. Процедура активации микрофона приведена ниже.
   Для OC Windows ^® 10 / 10 64-бита / / 8.1 / 8.1 64-бита / 7 / 7 64-бита:
   Перейдите к вкладке «FrontMic» (Передний микрофон) в панели
   управления Realtek. Отрегулируйте уровень «Recording
   Volume» (Громкость записи).

Колодка системной панели

(9-контактный PANEL1)

(см. стр. 1, п. 18) передней панели

Данная колодка обеспечивает работу нескольких функций

Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1. Этот индикатор не светится, когда система находится в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите кской колодке

(4-контактный SPEAKER1) кабельот динамика на корпусе

(см. стр. 1, п. 19) компьютера. +5V DUMMY

Разъемы вентиляторов корпуса

(4-контактный CHA_FAN1)

(см. стр. 1, п. 26)

Подключите кабели вентилятора к соединителям и присоедините черный шнур к штырю заземления.

(4-контактный CHA_FAN2)

(см. стр. 1, п. 20)

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1) так, чтобы черный провод

(см. стр. 1, п. 2) соответствовал контакту земли.

1 2 3 4

(3-контактный CPU_FAN2)

(см. стр. 1, п. 3)

Данная материнская плата поддерживает вентиляторы процессора с 4-контактным разъемом (функция тихого режима вентилятора),

однако вентиляторы с 3-контактным разъемом также будут успешно работать, хотя функция управления скоростью вращения

вентилятора окажется недоступной. Если вы хотите подключить

вентилятор процессора с 3-контактным разъемом к разъему

вентилятора процессора на данной материнской плате, для этого

следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

Колодка питания АТХ Подключите к этой колодке

(24-контактный ATXPWR1) кабель питания ATX.

(см. стр. 1, п. 6)

Несмотря на то, что эта материнская плата предусматр-

ивает 24-штыревой разъем питания АТХ, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания АТХ. Для использования

20-штыревого разъема питания АТХ вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания АТХ

12

24

Колодка питания 12V-АТХ Обратите внимание, что к этому

(8-контактный ATX12V1)

(см. стр. 1, п. 1)

разъему

е, что к этому

подключить вилку блока питания АТХ 12 В, чтобы обеспечить достаточную мощность электропитания. В противном случае включение системы будет невозможно.

Хотя эта объединительная плата обеспечивает АТХ с 8 булавками 12V соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5.

ATX C 4-Pin 12V Установка Электропитания

Колодка СОМ-порта Данная колодка СОМ-порта

(9-контактный COM1)

позволяет подключить модуль

(см. стр. 1, п. 24)

порта COM.

Колодка ТРМ

(17-контактная, TPMS1)

(См. стр. 1, п. 23)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
