MANUALE UTENTE A88M-G/3.1 ASROCK
Grazie per aver scelto una scheda madre ASRock A88M-G/3.1, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.
Questa Guida Rapida all'installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.
Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate.
ASRock website http://www.asrock.com
Se si necessita dell'assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando.
1.1 Contenuto della confezione
Scheda madre ASRock A88M-G/3.1 (Micro ATX Form Factor)
Guida di installazione rapida ASRock A88M-G/3.1
CD di supporto ASRock A88M-G/3.1
Due cavi dati Serial ATA (SATA) (opzionali)
Un I/O Shield
1 x viti per Socket M.2
1.2 Specifiche
| Piatta-forma | Fattore di forma Micro ATXDesign di condensatore solido |
| Proces-sore | Supporto per processori socket FM2+ 95W / FM2 100WPotenza a 4 + 2 fasi |
| Chipset | AMD A88X (Bolton-D4) |
| Memoria | Supporto tecnologia Dual Channel Memory4 x slot DDR3 DIMMSupporto DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, momoria senza bufferCapacità massima della memoria di sistema: 64GBSupporto di Intel® XMP (Extreme Memory Profile)1.3/1.2Supporta tecnologia AMD Memory Profile (AMP) fino ad AMP 2400 |
| Slot di es-pansione | 1 x slot PCI Express 3.0 x16 (PCIE1: modalità x16)* PCIE 3.0 è supportato solo con CPU FM2+. Con CPU FM2, supporta solo PCIE 2.0.1 x slot PCI Express 2.0 x16 (PCIE3: modalità x4)1 x slot PCI Express 2.0 x11 x slot PCISupporta AMD Quad CrossFireXTM, CrossFireXTME Dual Graphics |
| VGA su scheda | Grafica serie AMD RadeonTM R7/R5 integrata in APU serie ADirectX 11.1, Pixel Shader 5.0 con CPU FM2+. DirectX 11, Pixel Shader 5.0 con CPU FM2.Memoria massima condivisa 2GBTre opzioni d’output VGA: D-Sub, DVI-D e HDMISupporta il triplo monitorSupporta HDMI con risoluzione massima fino a 4K × 2K (4096x2160) a 24Hz* Solo FM2+ APU può supportare risoluzioni di schermo fino a 4096x2160 tramite la porta HDMISupporta Dual-link DVI-D con risoluzione massima fino a 2560x1600 @ 60Hz |

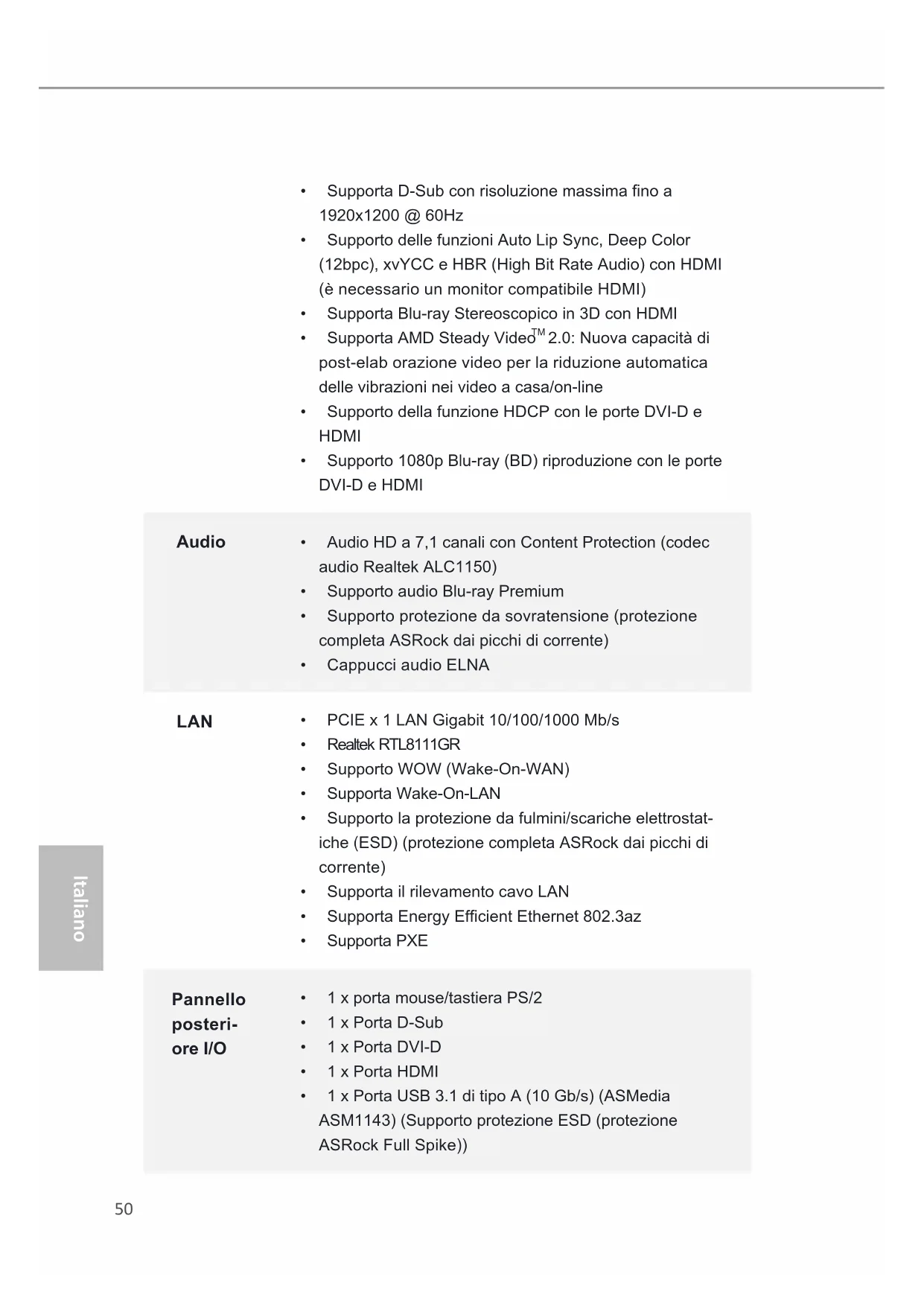

- Supporta D-Sub con risoluzione massima fino a 1920x1200 @ 60Hz
- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor compatibile HDMI)
• Supporta Blu-ray Stereoscopico in 3D con HDMI
- Supporta AMD Steady Video™ 2.0: Nuova capacità di post-elab orazione video per la riduzione automatica delle vibrazioni nei video a casa/on-line
- Supporto della funzione HDCP con le porte DVI-D e HDMI
- Supporto 1080p Blu-ray (BD) riproduzione con le porte DVI-D e HDMI
Audio
• Audio HD a 7,1 canali con Content Protection (codec audio Realtek ALC1150)
• Supporto audio Blu-ray Premium
- Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
• Cappucci audio ELNA
LAN
• PCIE x 1 LAN Gigabit 10/100/1000 Mb/s
• Realtek RTL8111GR
• Supporto WOW (Wake-On-WAN)
• Supporta Wake-On-LAN
- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)
• Supporta il rilevamento cavo LAN
• Supporta Energy Efficient Ethernet 802.3az
- Supporta PXE
Pannello posteriore I/O
• 1 x porta mouse/tastiera PS/2
• 1 x Porta D-Sub
• 1 x Porta DVI-D
• 1 x Porta HDMI
- 1 x Porta USB 3.1 di tipo A (10 Gb/s) (ASMedia ASM1143) (Supporto protezione ESD (protezione ASRock Full Spike))
- 1 x Porta USB 3.1 di tipo C (10 Gb/s) (ASMedia ASM1143) (Supporto protezione ESD (protezione ASRock Full Spike))
- 2 x porte USB 3.0 già integrate (AMD A88X (Bolton-D4)) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 2 x porte USB 2.0 già integrate (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 1 x porte LAN RJ-45 con LED (LED azione/ collegamento e LED velocità)
- Connettore HD Audio: ingresso linea / cassa frontale / microfono
Archivia- azione
- 8 x connettori SATA3 6,0 Gb/s, supporto di RAID (RAID 0, RAID 1, RAID 5 e RAID 10) e delle funzioni NCQ, AHCI e "Hot Plug"
- 1 x Socket 3 M.2_SSD (NGFF), supporta il modulo M.2 PCI Express di tipo 2230/2242/2260/2280 fino a Gen2 x4 (20 Gb/s)
* Se PCIE3 è occupato, M2_1 sarà disabilitato.
* Supporta kit ASRock U.2
Connet- tori
• 1 x collettore porta COM
• 1 x header TPM
• 1 x Connettore CPU ventola (1 x 4 pin, 1 x 3 pin)
• 1 x Connettore Chassis ventola (2 x 4-pin)
• 1 x 24-pin collettore alimentazione ATX
• 1 x 8-pin connettore ATX 12V
• 1 x Connettore audio sul pannello frontale
- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 1 x Collettore USB 3.0 di AMD A88X (Bolton-D4) (supporta 2 porte USB 3.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
| BIOS | 64Mb AMI UEFI Legal BIOS con interfaccia di supportoSupporta “Plug and Play”Compatibile con ACPI 1.1 wake up eventsSupporta jumperfreeSupporta SMBIOS 2.3.1Regolazione multi-voltaggio DRAM, CPU |
| Monito-raggio-Hardware | Rilevamento temperatura CPU/telaioTachimetro ventola CPU/telaioVentola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)Ventola CPU/telaio con controllo di varie velocitàVoltaggio: +12V, +5V, +3.3V, Vcore |
| Compati-bilità SO | Microsoft Windows® 10 32 bit / 10 64 bit / 8.1 32 bit / 8.1 64 bit / 7 32 bit / 7 64 bit*Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo: http://www.asrock.com\*Il processore Carrizo FM2r2 supporta solo Windows® 10 64-bit/ 8.1 64-bit / 7 32-bit / 7 64-bit. |
| Certifica-zioni | FCC, CE, WHQLPredisposto ErP/EuP (è necessaria l'alimentazione predis posta per il sistema ErP/EuP) |
* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com
1.3 Setup dei Jumpers
L'illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUITATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUITATI" quando il ponticello è posizionato su questi pin.
Short
Open
Jumper Settaggio del Jumper
Resettare la CMOS
(CLRCMOS1)
(vedi p.1item 12)
1_2
Impostazione
predefinita
2_3
Azzeramen-
to CMOS
Nota: CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare i parametri del sistema sulla configurazione iniziale, spegnere il scollegare il cavo d'alimentazione dalla presa di corrente. Attendere 15 secondi, poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si è completato l'aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l'azzeramento della CMOS. Notare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS.
computer
Se si cancella la CMOS, potrebbe essere rilevata l'apertura del case. Regolare l'opzione del BIOS "Clear Status" (Cancella stato) per cancellarela registrazione del precedente stato d'intrusione chassis.
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L'installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

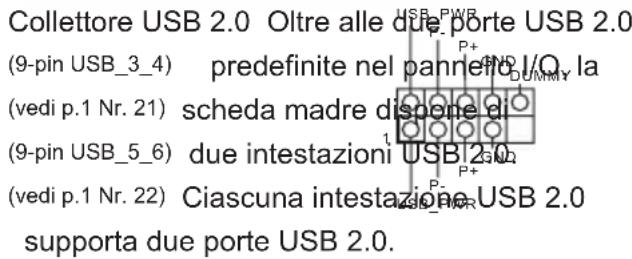

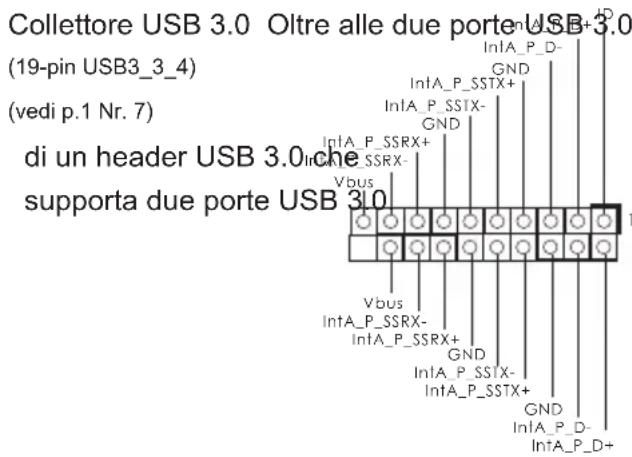

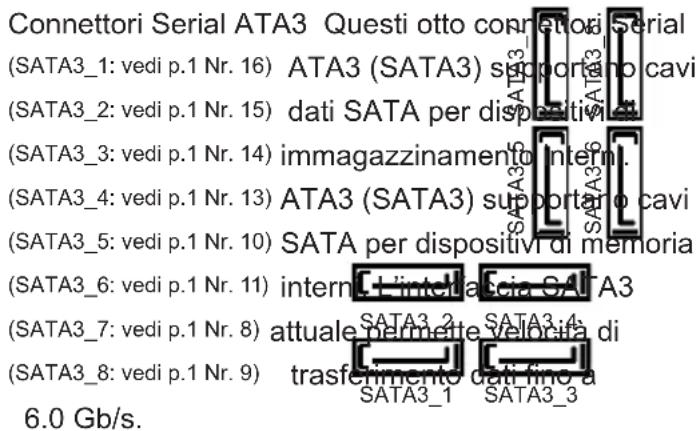

standard del pannello I/O,
questa scheda madre è dotata
Connettore audio sul È un'interfaccia per il cavo del pannello frontale pannello audio. Che consente
(9-pin HD_AUDIO1) connessione facile e controllo
(vedi p.1 Nr. 25) dei dispositivi
- La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.
- Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono frontale.
Sistema operativo Windows
^® 10 / 10 64-bit / / 8.1 / 8.1 64-bit / 7 / 7
64-bit:
Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione).
Collettore pannello di sistema Questo collettore accomoda
(9-pin PANEL1) diverse funzioni di sistema PWRBTN#
(vedi p.1 Nr. 18) pannello frontale.
Collegare l'interruttore d'alimentazione, l'interruttore di ripristino, l'indicatore di stato del sistema del pannello frontale del telaio a questo
header in base all'assegnazione dei pin definita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.
PWRBTN (interruttore d'alimentazione):
Va collegato all'interruttore d'alimentazione del pannello frontale del telaio. Usando l'interruttore d'alimentazione si può configurare il modo in cui si spegne il sistema.
RESET (interruttore di ripristino):
Va collegato all'interruttore di ripristino del pannello frontale del telaio. Premere l'interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
Va collegato all'indicatore di stato d'alimentazione del pannello frontale del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S3. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S4 oppure spento (S5).
HDLED (LED attività disco rigido):
Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è acceso quando disco rigido legge e scrive i dati.
Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruttore d'alimentazione, interruttore di ripristino, LED d'alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l'assegnazione dei fili e dei pin sia fatta corrispondere in modo appropriato.
Collettore casse telaio Collegare le casse del telaio a
(4-pin SPEAKER1) questo collettore.
(yodi p. 1 Nr. 19)
Connettori ventola telaio
(4-pin CHA_FAN1)
(vedi p.1 Nr. 26)
Collegare i cavi della ventola ai corrispondenti connettori facendo combaciare il cavo nero col pin di terra.
(4-pin CHA_FAN2)
(vedi p.1 Nr. 20)
Connettore ventolina CPU Collegare il cavo della ventolina
(4-pin CPU_FAN1) CPU a questo connettore e far
(vedi p.1 Nr. 2) combaciare il filo nero al pin
GND
1 2 3 4
terra.
(3-pin CPU_FAN2)
(vedi p.1 Nr. 3)
Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
Connettore alimentazione ATX Collegare la sorgente
(24-pin ATXPWR1) d'alimentazione ATX a questo
(vedi p.1 Nr. 6)
connettore.
Con questa scheda madre, c'è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l'alimentatore ATX a 20 pin, collegare l'alimentatore con il Pin 1 e il Pin 13.
Installazione dell'alimentatore ATX a 20 pin
Connettore ATX 12 V Collegare un alimentatore ATX
(8-pin ATX12V1) 12 V a questo cd
(vedi p.1 Nr. 1)
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V, l'unita' puo' ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
(9-pin COM1) utilizzato per supportare
(vedi p.1 Nr. 24)
modulo porta COM.
(TPMS1 a 17 pin)
(vedere pag. 1, n. 23)
Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
