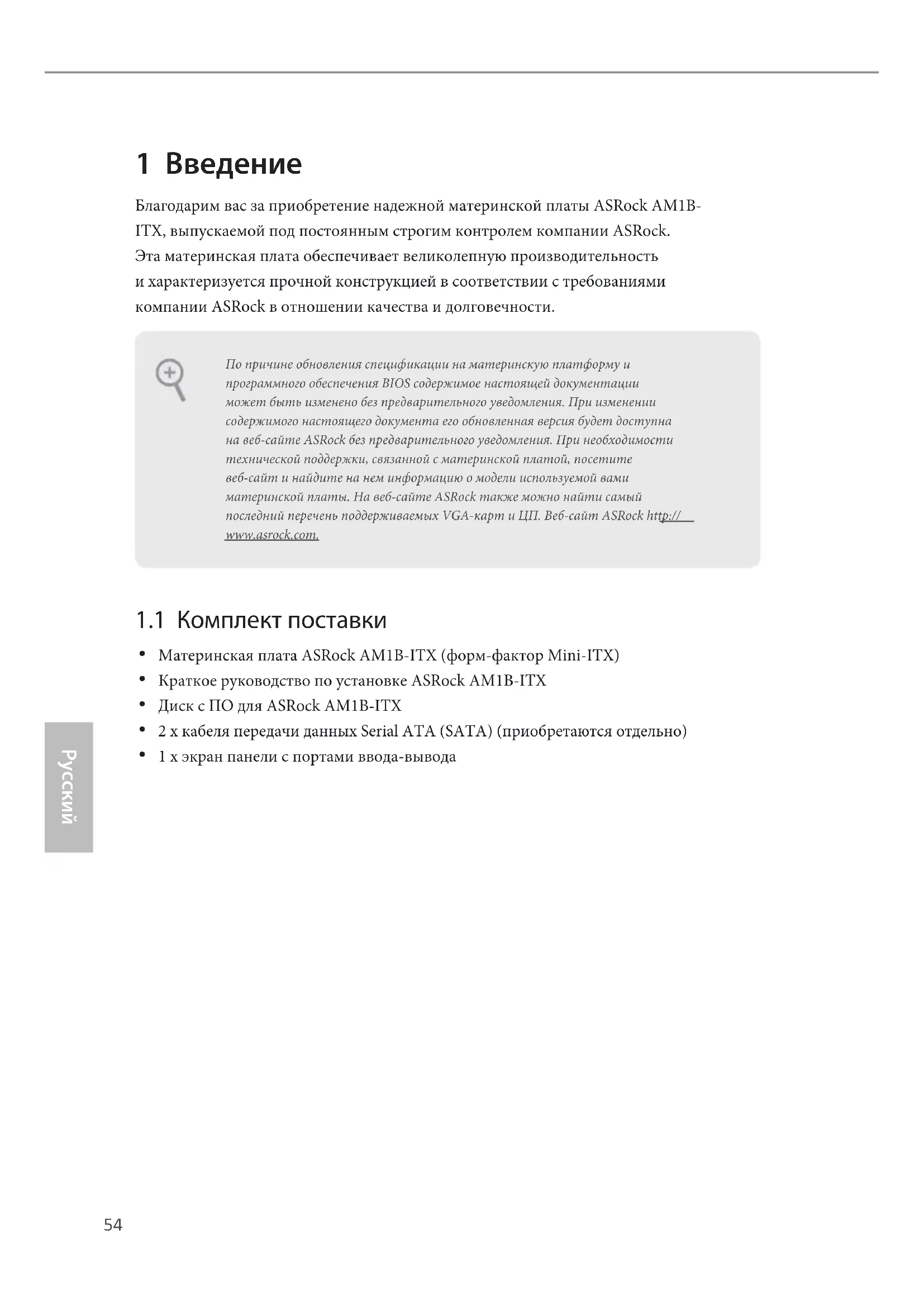

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock AM1B- ITX, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock AM1B-ITX

Диск с ПО для ASRock AM1B-ITX

2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

1 х экран панели с портами ввода-вывода По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.55

Использование только твердотельных конденсаторов

Возможность установки вспомогательного блока питания для 4-/2-ядерных процессоров AMD AM1 серии A и E мощностью до 25 Вт

Поддержка модулей памяти DDR3 1600/1333/1066 Non- ECC Unbuered

Максимальный объем системной памяти: 32 Гб

Встроенный процессор AMD Radeon

R3 серии с графикой в APU серии A / серии E

Максимальный объем совместно используемой памяти: 2 Gб

Три выхода VGA: D-Sub, DVI-D и HDMI

Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) при 24 Гц и 4K x 2K (3840x2160) при 30 Гц

Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка D-Sub с максимальным разрешением до 2048x1536 при 60 Гц

Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI- совместимый монитор)

Поддержка функции HDCP через порты DVI-I и HDMI

Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

5.1-канальный звук высокой четкости HD Audio (аудиокодек Realtek ALC662)

Поддержка полной защиты от перенапряжения

Поддержка Realtek RealWoW! Technology

Поддержка Wake-On-LAN56

Поддержка полной защиты от перенапряжения

Поддержка определения кабеля ЛВС

Поддержка Energy Ecient Ethernet 802.3az

1 x PS/2 мышь/для клавиатуры

1 x параллельный порт: поддержка ECP/EPP

2 x USB 2.0 (Поддержка полной защиты от перенапряжения)

2 x USB 3.0 (Поддержка полной защиты от перенапряжения)

1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

Разъемы HD Audio: линейный вход / передние динамики

2 x разъем SATA3 6,0 Гб/с 4-ядерного процессора AMD APU серии AM1 25Вт, поддержка функций NCQ, AHCI и «горячей» замены

2 x разъем SATA3 6,0 Гб/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены

1 x колодка СОМ-порта

1 x колодка для датчика вскрытия корпуса

1 x разъем для вентилятора ЦП (4-контактный)

1 x разъем для вентилятора корпуса (4-контактный)

1 x разъем для вентилятора блока питания (3-контактный)

1 х разъем питания АТХ (24-контактный)

1 x аудиоразъем на передней панели

2 x колодки USB 2.0 (поддержка 4 портов USB 2.0) (Поддержка полной защиты от перенапряжения)

1 x колодка USB 3.0 (поддержка 2 портов USB 3.0) ASMedia ASM1042A (Поддержка полной защиты от перенапряжения) Особенности BIOS

32 Мб AMI UEFI Legal BIOS с поддержкой ГИП

Поддержка “Plug and Play”

Совместимость с управлением энергопотреблением по ACPI 1.157

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Поддержка режима настройки без перемычек

Поддержка SMBIOS 2.3.1

Регулировка напряжений DRAM

Драйвера, утилиты, антивирусное ПО (демоверсия), браузер и панель инструментов Google Chrome, Start8 (демоверсия на 30 дней)

Датчик температуры ЦП/корпуса питания

Тахометр вентиляторов ЦП/корпуса/блока питания

Малошумящий вентилятор ЦП

Управление оборотами вентилятора ЦП

Технология определения вскрытия корпуса

Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

Microso® Windows® 8.1 32-разрядная / 8.1 64-разрядная / 8 32-разрядная / 8 64-разрядная / 7 32-разрядная / 7 64-разрядная / XP 32-разрядная / XP 64-разрядная Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)58

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 2) CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. Сброс настроек CMOSпо умолчанию Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.59

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 8)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки

RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.60

Разъемы Serial ATA3 (SATA3_1: см. стр.1, № 9) (SATA3_2: (См. стр. 1, № 10) (SATA3_A1: (См. стр. 1, № 12) (SATA3_A2: (См. стр. 1, № 11) Эти четырех разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Колодки USB 2.0. (9-контактная, USB4_5) (См. стр. 1, № 17) (9-контактная, USB6_7) (См. стр. 1, № 18) Кроме двух портов USB 2.0 на панели ввода-вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два

Колодка USB 3.0 (19-контактная, USB3_2_3) (См. стр. 1, № 14) Кроме двух портов USB 3.0 на панели ввода-вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два

Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 19) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. DUMMY GND GND

AM1B-ITX Колодка динамика

(4-контактная, SPEAKER1) (См. стр. 1, № 7) Предназначена для подключения динамика

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_ FAN1) (См. стр. 1, № 13) (3-контактный, PWR_ FAN1) (См. стр. 1, № 1) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Разъемы вентиляторов ЦП (4-контактный, CPU_FAN1) (См. стр. 1, № 3) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор процессора, подключайте его к контактам 1-3.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке

передней панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 6) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.

(9-контактная, COM1) (См. стр. 1, № 16) Колодка COM1 поддерживает подключение модуля последовательного порта. Колодка для датчика вскрытия корпуса (2-контактная, CI1) (См. стр. 1, № 4) Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 15) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность
