MANUALE UTENTE AM1B-ITX ASROCK

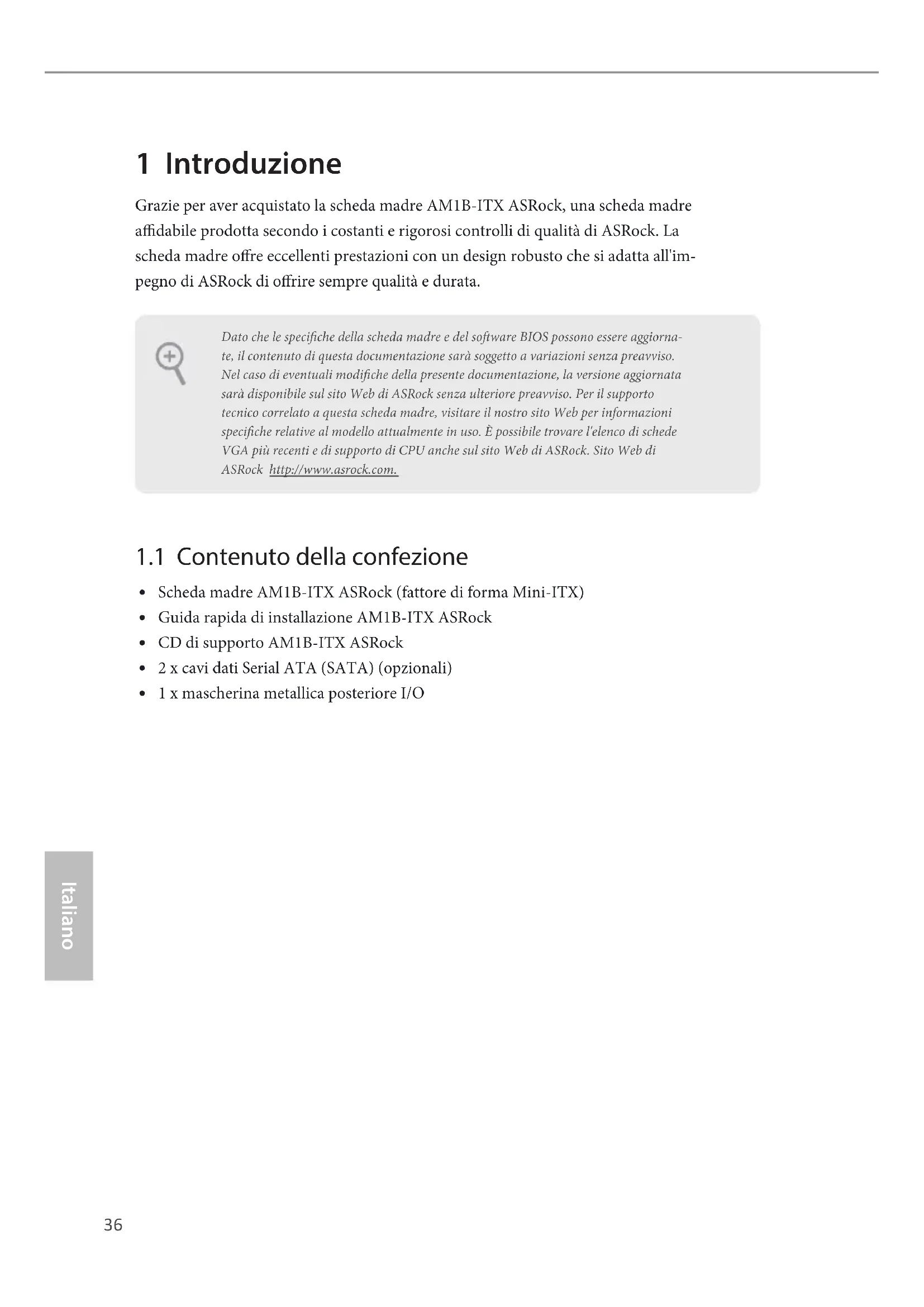

1.1 Contenuto della confezione

Scheda madre AM1B-ITX ASRock (fattore di forma Mini-ITX)

Guida rapida di installazione AM1B-ITX ASRock

CD di supporto AM1B-ITX ASRock

2 x cavi dati Serial ATA (SATA) (opzionali)

1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiorna-te, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.37 Italiano AM1B-ITX

Fattore di forma Mini-ITX

Design di condensatore solido CPU

Supporta APU Quad-Core/Dual-Core no a 25 W con socket AMD AM1 serie A e serie E Memoria

Capacità max. della memoria di sistema: 32GB Slot di espansione

R3 integrata in APU serie A / serie E

Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 2048 x 1536 a 60 Hz

Supporta la funzione HDCP con porte DVI-D e HDMI

Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI Audio

Supporta protezione completa da sovratensione LAN

Supporta protezione completa da sovratensione

Supporta il rilevamento cavo LAN

1 x porta parallela: supporto ECP/EPP

2 x porte USB 2.0 (Supporta protezione completa da sovratensione)

2 x porte USB 3.0 (Supporta protezione completa da sovratensione)

Jack audio HD: ingresso linea/altoparlante anteriore/ microfono Archiviazione

2 x connettori SATA3 6,0 Gb/s ASMedia ASM1061, supporta le funzioni NCQ, AHCI e “Hot Plug” Connettore

1 x header di intrusione nello chassis

1 x connettore ventola CPU (4 pin)

1 x connettore ventola alimentazione (3 pin)

1 x connettore alimentazione ATX a 24 pin

1 x connettore audio pannello anteriore

2 x header USB 2.0 (supporto 4 porte USB 2.0) (Supporta protezione completa da sovratensione)

1 x header USB 3.0 (supporta 2 porte USB 3.0) ASMedia ASM1042A (Supporta protezione completa da sovratensione) Caratteristi- che del BIOS

Eventi di wake up conformi ad ACPI 1.1

Multiregolazione tensione DRAM39 Italiano AM1B-ITX

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com CD di supporto

Driver, utilità, soware antivirus (versione di prova), browser e barra degli strumenti Google Chrome, Start8 (30 giorni di prova) Hardware Monitor

Tachimetro CPU/chassis/alimentazione ventola

Ventola silenziosa CPU

Controllo multivelocità della ventola di CPU

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)40 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1, n. 2) CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOSpredenito Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.41 Italiano AM1B-ITX

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 8) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. PWRBTN (interruttore alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.42 Italiano Connettori Serial ATA3 (SATA3_1: vedere pag.1, n. 9) (SATA3_2: vedere pag. 1, n. 10) (SATA3_A1: vedere pag. 1, n. 12) (SATA3_A2: vedere pag. 1, n. 11) Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Header USB 2.0 (USB4_5 a 9 pin) (vedere pag. 1, n. 17) (USB6_7 a 9 pin) (vedere pag. 1, n. 18) Oltre alle due porte USB

2.0 sul pannello I/O, su

questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte. Header USB 3.0 (USB3_2_3 a 19 pin) (vedere pag. 1, n. 14) Oltre alle due porte USB

3.0 sul pannello I/O, su

questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte. Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 19) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. DUMMY GND GND

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET43 Italiano AM1B-ITX Header altoparlante chassis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 7) Collegare l'altoparlante dello chassis a questo header. Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 13) (PWR_FAN1 a 3 pin) (vedere pag. 1, n. 1) Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra. Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello

anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

Italiano Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 6) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13. Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 16) Questo header COM1 supporta un modulo di porta seriale. Header di intrusione nello chassis (CI1 a 2 pin) (vedere pag. 1, n. 4) Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 15) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
