| 제품 유형 | ATX 메인보드 |
| 브랜드 | ASRock |
| 모델 | Z77 Extreme4 |
| 크기 | 30.5 cm x 21.8 cm (12.0 x 8.6인치) |
| CPU 소켓 | LGA1155 |
| 지원 프로세서 | Intel Core i7 / i5 / i3 2세대 및 3세대 |
| 칩셋 | Intel Z77 |
| 메모리 | 4 x DDR3, 최대 32GB, DDR3 2800+ (OC) / 2400(OC) / 2133(OC) / 1866(OC) / 1600 / 1333 / 1066 |
| 확장 슬롯 | 2 x PCIe 3.0 x16 (x16/x8 또는 x8/x8), 2 x PCIe 2.0 x1, 2 x PCI |
| 내장 그래픽 | Intel HD Graphics, 출력: D-Sub, DVI-D, HDMI (최대 해상도: HDMI 및 DVI에서 1920x1200 @ 60Hz, D-Sub에서 2048x1536 @ 75Hz) |
| 오디오 | 7.1채널 HD 오디오 (Realtek ALC898), 프리미엄 블루레이 오디오 지원 |
| 네트워크 | 기가비트 LAN (Broadcom BCM57781), PXE 지원 |
| 스토리지 | 4 x SATA3 (6Gb/s), 4 x SATA2 (3Gb/s), 1 x eSATA3 (ASMedia ASM1061 경유) |
| USB | 후면 USB 3.0 4개 (Intel 2개, ASMedia 2개), 후면 USB 2.0 2개, 추가 USB 2.0 6개 포트 및 전면 USB 3.0 2개 포트용 헤더 |
| BIOS | 64Mb AMI UEFI 그래픽 인터페이스 |
| 전원 | ATX 24핀 및 8핀 12V 커넥터 |
| 주요 기능 | CrossFireX 및 SLI 지원, RAID (0,1,5,10), Intel Rapid Storage 및 Smart Response, ASRock XFast USB/LAN/RAM, Crashless BIOS, UEFI |
| 관리 및 청소 | 부드럽고 마른 천으로 청소하십시오. 액체와 먼지를 피하십시오. 정전기 방전을 방지하기 위해 주의하여 다루십시오. |
| 안전 | 권장 한도를 초과하여 오버클럭하지 마십시오. CPU 과열 시 시스템이 자동으로 종료됩니다. ErP/EuP 규격에 맞는 전원 공급 장치를 사용하십시오. |
| 부품 및 수리 가능성 | 옵션 SATA 케이블, I/O 패널, ASRock SLI 카드. 수리는 전문가가 수행해야 합니다. |
| 일반 정보 | 보증 및 기술 지원은 ASRock 웹사이트(http://www.asrock.com)를 통해 제공됩니다. |
자주 묻는 질문 - Z77 Extreme4 ASROCK
사용자 질문 Z77 Extreme4 ASROCK
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 마더보드 무료 PDF 형식! 매뉴얼 찾기 Z77 Extreme4 - ASROCK 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. Z77 Extreme4 브랜드 ASROCK.
사용 설명서 Z77 Extreme4 ASROCK

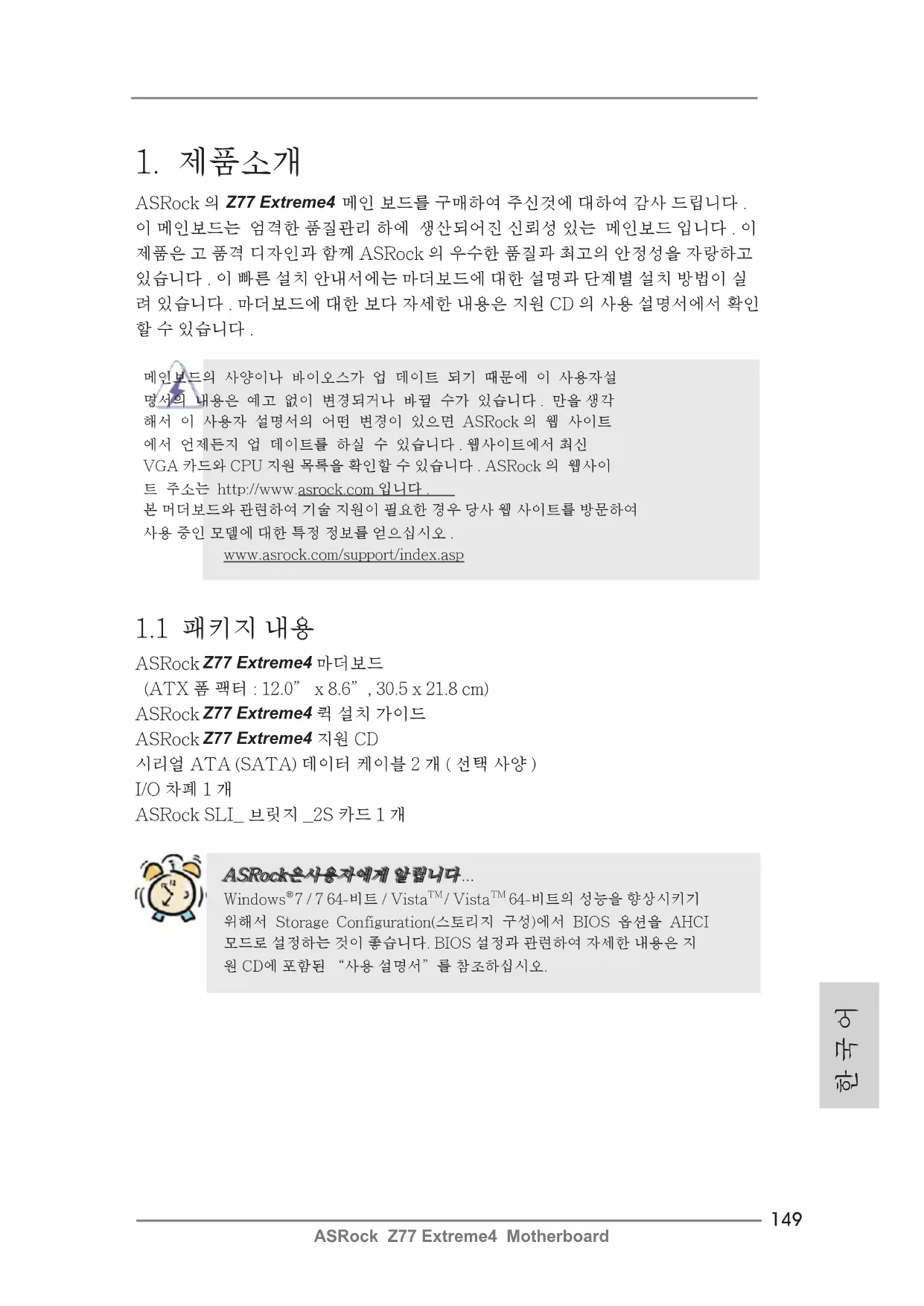

ASRock의 Z77 Extreme4 메인 보드를 구매하여 주신것에 대하여 감사 드립니다. 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다. 이 제품은 고 품격 디자인과 함께 ASRock의 우수한 품질과 최고의 안정성을 자랑하고 있습니다. 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실려 있습니다. 마더보드에 대한 보다 자세한 내용은 지원 CD의 사용 설명서에서 확인할 수 있습니다.
메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자설명서의 내용은 예고 없이 변경되거나 바 Dial 수가 있습니다. 만을 생각해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock의 웹 사이트에서 언제든지 업 데이트를 하실 수 있습니다. 웹사이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다. ASRock의 웹사이트 주소는 http://www.asrock.com 입니다. 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하여 사용 중인 모델에 대한 특정 정보를 얻으십시오. www.asrock.com/support/index.asp
1.1 패키지 내용
ASRock Z77 Extreme4 마더보드
(ATX 품 팩터 : 12.0" x 8.6", 30.5 x 21.8 cm)
ASRock Z77 Extreme4 콤 설치 가이드
ASRock Z77 Extreme4 지원 CD
시리얼 ATA(SATA)데이터 케이블 2 개(선택 사양)
I/O 차폐 1 개
ASRock SLI_ 브릿지 _2S 카드 1 개
ASRock은사용자에게 알랍니다...
Windows®7/764-비트/Vista™/Vista™ 64-비트의 성능을 향상시키기 위해서 Storage Configuration(스토리지 구성)에서 BIOS 옵션을 AHCI 모드로 설정하는 것이 좋습니다. BIOS 설정과 관련하여 자세한 내용은 지원 CD에 포함된 “사용 설명서” 를 참조하십시오.
1.2 설명서
| 플랫폼 - ATX 품- 프리미엄 골드자 콘덴서) | 팩터 : 12.0” x 8.6” , 30.5 x 21.8 cm콘덴서디자인 (100% 일본산 고품질 정도성 고분 |
| CPU - LGA1155i3 을 지원합니다-Digi 전원 설계- 8 + 4 전원 위상- Intel- K- 시리즈 잠금- 하이퍼 - 스레밍- IntelConnect 기술을 지원합니다 | 패키지에서 3 세대 및 2 세대 Intel® CoreTM i7 / i5 / 디자인® Turbo Boost 2.0 기술 지원해제 CPU 지원® Ivy Bridge CPU 에서 Intel® Rapid Start 기술과 Smart |
| 칩셋 - Intel | ® Z77 |
| 메모리 - 듀얼 채널- DDR3 DIMM 슬롯 4 개- DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 비 -ECC,- 최대 시스템 메모리 용량 : 32GB ( 주의 3 참조 )- Intel® 익스트림 메모리 프로파일 (XMP)1.3/1.2 지원 | |
| 확장 슬롯 - 2 개의 PCI Express 3.0 x16 슬롯 (PCIE2/PCIE3: 싱글 x16 (PCIE2) / x8 (PCIE3), 또는 듀얼 x8 / x8) ( 주의 4 참조 )* PCIE 3.0 은 Intel® Ivy Bridge CPU 에서만 지원됩니다 .Intel® Sandy Bridge CPU 는 PCIE 2.0 만 지원합니다.- 2 개의 PCI Express 2.0 x1 슬롯- 2 개의 PCI 슬롯- AMD Quad CrossFireXTM 및 CrossFireXTM 지원- NVIDIA® Quad SLITM 및 SLITM 지원 | |
| 온보드 VGA * Intel® HD Graphics 내장 비주얼 및 VGA 출력은 GPU 통합된프로세서의 경우에만 지원됩니다 .- Intel® HD 그래픽 내장 비주얼 프로그램 : Intel® Quick SyncVideo, Intel® InTruTM 3D, Intel® Clear Video HDTechnology, Intel® InsiderTM, Intel® HD Graphics 2500/4000,Intel- Intel® Advanced Vector Extensions (AVX)- Intel® Ivy Bridge CPU를 탑재한 DirectX 11, Pixel Shader 5.0Intel® Sandy Bridge CPU를 탑재한 DirectX 10.1, PixelShader 4.1- 최대 공유 메모리 1760MB ( 주의 5 참조 )- 3 개의 VGA 출력 옵션 : D-Sub, DVI-D 및 HDMI ( 주의 6 참조 )- 최대 해상도 1920x1200 @ 60Hz 까지 HDMI 1.4a 지원 | |
| - 최대 해상도 1920x1200 @ 60Hz 까지 DVI 지원- 최대 해상도 2048x1536 @ 75Hz 까지 D-Sub 지원- 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color)(12bpc), xvYCC, HBR( 고비트올 오디오 ), HDMI 지원(HDMI 호환 모니터 필요 )( 주의 7 참조 )- DVI 및 HDMI 포트를 이용한 HDCP 기능 지원- DVI 및 HDMI 포트를 이용한 1080p Blu-ray (BD) / HD-DVD재생을 지원 | |
| 오디오 - 7.1 CH HD Audio 목록 보호 (Realtek ALC898 Audio Codec)- Premium Blu-ray 오디오 지원 | |
| 랜 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Broadcom BCM57781- 웨이크 - 온 - 랜 지원- 절전형 이더넷 802.3az 지원- PXE 지원 | |
| 후면판 I/O I/O Panel- 1 개 PS/2 키보드 / 마우스 포트- 1 개의 D-Sub 포트- 1 개의 DVI-D 포트- 1 개의 HDMI- 1 개광학 SPDIF 출력 포트- 2 개디풀트 USB 2.0 포트- 1 개 eSATA3 커넥터- 4 개디풀트 USB 3.0 포트- 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45LAN 포트- 1 개 LED 가 달린 CMOS 삭제 스위치- 오디오 잡 : 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 /마이크 ( 주의 8 참조 ) | |
| SATA3 - Intel® Z77 SATA3 6.0Gb/s 커넥터 2 개 , 하드웨어 RAID(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 및Intel Smart Response 기술 ), NCQ, AHCI 및 “Hot Plug” ( 핫플러그 ) 기능 지원- ASMedia ASM1061 SATA3 6.0Gb/s 커넥터 2 개 , 하드웨어NCQ, AHCI 및 “Hot Plug” ( 핫플러그 ) 기능 지원(SATA3_A1 커넥터는 eSATA3 포트와공유됨 ) | |
| USB 3.0 - Intel® Z77 에 의한 후면 패널 USB 3.0 포트 2 개 , 최고5Gb/s 의 USB 1.0/2.0/3.0 지원- ASMedia ASM1042 에 의한 후면 패널 USB 3.0 포트 2 개 , 최고 5Gb/s 의 USB 1.0/2.0/3.0 지원 | |
| -Intel3.0포트2개 지원), 최고 5Gb/s 의 USB 1.0/2.0/3.0 지원 | ® Z77 에 의한 전면 패널 USB 3.0 헤더 1 개 (USB |
| 온보드 헤더 -4 및 커넥터 RAID 5, RAID 10, Intel Rapid Storage 및 Intel Smart Response 기술) 기능지원 , NCQ, AHCI 및 “핫 플러그” 기능 지원- 4 개 의 SATA3 6.0Gb/s 커넥터- 적외선 모듈 헤더 1 개- 소비자용 적외 선 모듈 헤더 1 개- COM 포트 헤더 1 개- HDMI_SPDIF 헤더 1 개- 전원 LED 헤더 1 개- CPU/새시 / 전원 팬 커넥터- 24 핀 ATX 전원 헤더- 8 핀 ATX 12V 파워 콘넥터- 전면부 오디오 콘넥터- USB 2.0 헤더 3 개 (6 개의 추가 USB 2.0 포트를 지원하는헤더 2 개 )- USB 3.0 헤더 1 개 (2 개의 추가 USB 3.0 포트를 지원하는헤더 2 개 )- Dr. Debug (7 제그먼트 디버그 LED) 1 개 | |
| 빠른 스위치 -LED 가 달린 CMOS 삭제 스위치 1 개- LED 가 달린 전원 스위치 1 개- LED 가 달린 리셋 스위치 1 개 | |
| BIOS - 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS- “플러그 앤 플레이” 지원- ACPI 1.1 웨이크 - 업 이벤트와의 호환- 점퍼 프리 지원- SMBIOS 2.3.1 지원- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 전압 멀티 조절 | |
| 지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 (시험판), CyberLink MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM | |
| 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) (주의 9 참조)- ASRock Instant Boot- ASRock Instant Flash (주의 10 참조)- ASRock APP Charger (주의 11 참조)- ASRock SmartView (주의 12 참조)- ASRock XFast USB (주의 13 참조)- ASRock XFast LAN (주의 14 참조)- ASRock XFast RAM (주의 15 참조) | |
| - ASRock Crashless BIOS (주의 16 참조)- Lucid Virtu Universal MVP (주의 17 참조)* Lucid Virtu Universal MVP 는 GPU 통합된 프로세서의 경우에만 지원됩니다.- 하이드브리 부스터 :- CPU 주파수의 단계적인 조절 (주의 18 참조)- ASRock U-COP (주의 19 참조)- B.F.G.(Boot Failure Guard)- 콤보 콜러 옵션 (C.C.O.) (주의 20 참조)- 굿나잇 LED | |
| 하드웨어 모니터- 마더보드 온도속도계- CPU/ 새시 지소음 팬 (CPU 온도에 의한 새시 팬속도 자동 조정가능)- CPU/ 새시 팬 멀티스피드 컨트롤- 전압 감시 기능 : +12V,+5V,+3.3V,Vcore | - CPU 온도 감지감지- CPU/ 새시 / 전원 팬 회전 속도계 : 샤시 (케이스) 팬 회전 |
| OS - 마이크로 소프트 Windows® 7/7 64 비트 /VistaTM/VistaTM64비트 / XP/XP 64 비트 와 호환 (주의 21 참조) | |
| 인증서 - FCC, CE, WHQL- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 )(주의 22 참조) | |
*상세한 제품정보는 당사의 웹사이트를 방문할 수 있습니다.http://www.asrock.com
경고
오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.
주의!
- 하이퍼 - 스레딩 기술의 셋팅에 대하여는 지원 CD 의 사용자 매뉴얼의 60 페이지를 참고하세요.
- 이 마더보드는 듀얼 채널 메모리 기술을 지원합니다. 듀얼 채널 메모리 기술을 구현하기 전에 올바른 설치를 위하여 17 쪽에 있는 메모리 모듈 설치 안내를읽으십시오.
-
운영 체제 한계 때문에 Windows ^® 7/Vista™/XP 에서 시스템 용도로 예약된 실제 메모리 크기는 4 GB 이하일 수 있습니다. 64 비트 CPU 와 Windows ^® OS 의 경우 그런 한계가 없습니다. ASRock XFast RAM을 사용하여 Windows ^® 에서 사용할 수 없는 메모리를 이용할 수 있습니다.
-
PCIE2 및 PCIE3 슬롯은 최대 3 세대 속도까지 지원합니다. PCI Express 를 3G 속도로실행하려면 Ivy Bridge CPU 를 설치해야 합니다. Sandy Bridge CPU 를 설치하면 PCI Express 는 PCI Express 2G 속도로만 실행됩니다.
- 침세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메모리의 크기에 대하여, Intel ^® 의 웹사이트를 방문하여 최신 정보를 받으십시오.
- 세 대의 모니터 중에서 두 대만 사용할 수 있습니다. D-Sub, DVI-D, HDMI 모니터들을 동시에 사용할 수 없습니다. 또한 DVIHDMI 연결 어댑터를 연결하면, DVI-D 포트는 HDMI 포트와 동일한기능을 지원할 수 있습니다.
- xvYCC 및 딥 컬러는 Windows ^® 764-bit / 7 에서만 지원됩니다. 딥 컬러모드는 디스플레이가 EDID 에서 12bpc 를 지원할 경우에만 사용됩니다. HBR 은 Windows ^® 764-bit / 7/Vista ^TM 64-bit / Vista ^TM 에서만 지원됩니다.
- 본 마더보드는 마이크 입력에 대해서 스테레오와 모노 모드 둘 다 지원합니다. 본 마더보드는 오디오 출력에 대해서 2 채널, 4 채널, 6 채널 및 8 채널 모드를 지원합니다. 올바른 연결을 위해 3 쪽에 나온 표를 확인하십시오.
-
AXTU (ASRock Extreme Tuning Utility) 는 사용자에게 친숙한 인터페이스로 다른 시스템 기능을 미세 조정하는 일체형 도구로서, 여기에는 하드웨어 모니터, 팬 컨트롤, 오버클로킹, OC DNA, IES 등이 포함되어 있습니다. 하드웨어 모니터는 시스템의 주요 값을 표시합니다. 팬 컨트롤은 조정하려는 팬 속도와 온도를 표시합니다. 오버클로킹에서는 CPU 주파수를 오버클로킹하여 최적의 시스템 성능으로 조정할 수 있습니다. OC DNA에서는 OC 설정을 프로파일로 저장하고 이를 친구와 공유할 수 있습니다. 그러면 친구가 OS 프로파일을 자신의 시스템에 로드하여 동일한 OS 설정을 사용할 수 있습니다. IES (Intelligent Energy Saver) 의 경우, 전압 조절기로 출력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하시키지 않으면서 효율을 높일 수 있습니다. ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하십시오. ASRock 웹 사이트 : http://www.asrock.com
-
ASRock Instant Flash는 플래시 ROM에 내장된 BIOS 유틸리티입니다. 이 편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나 Windows ^® 같은 운영 체제에 들어가지 않고도 시스템 BIOS 를 업데이트할 수 있습니다. POST 중 에 BIOS 씻업 메뉴에서
키를 누르거나 키를 누르면이 유틸리티로 ASRock Instant Flash 에 액세스할 수 있습니다.. 이제 이 톀을 시작하여 USB 플래시 드라이브, 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장 하면 플로피 디스켓이나 기타 복잡한 플래시 유틸리티를 추가로 준비하지 않고 도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다. USB 플래시 드라이브 또는 하드 드라이브는 FAT32/16/12 파일 시스템을 사용해야 합니다. -
아이폰 / 아이파트치 / 아이패드와 같은 Apple 기기들을 더 빠르고 덜제한된 방식으로 충전하려는 경우, ASRock이 제공하는 놀라운 솔루션인 ASRock APP Charger를 이용하십시오. APP Charger 드라이버를 설치하기만 하면 아이폰이 컴퓨터를 통해서 웰씬 더 빨리 충전되며 충전 속도도최대 40% 더 빨라집니다. ASRock APP Charger는 많은 Apple 기기를 동시에 빨리 충전할 수 있게 하며, PC가 대기 모드(S1), RAM에 대한 일시 중단(S3), 최대 절전 모드(S4) 또는 전원 꺼짐 모드(S5)에 들어갈 때도 연속적 충전을 지원합니다. APP Charger 드라이버를 설치하면 그 어느 때보다 더간편하고 빠르게 충전할 수 있습니다. ASRock 웹사이트: http://www.asrock.com/Feature/AppCharger/index.asp
-
인터넷 브라우저의 새로운 기능인 SmartView 는 가장 많이 방문한 웹사이트,사용자의 검색 기록, 페이스북 친구, 실시간 뉴스 피드를 더 개인적인 인터넷경험을 위한 향상된 보기로 결합하는 IE 용 스마트 시작 페이지입니다. ASRock 마더보드에만 친구들과 즉시 연락하도록 도와 주는 SmartView 유틸리티가 탑재되어 있습니다. SmartView 기능을 이용하려면 OS 버전이 Windows 7/764 비트 / Vista™ / Vista™ 64 비트이고 브라우저 버전이 IE8인지 확인하십시오. ASRock 웹사이트 : http://www.asrock.com/Feature/SmartView/index.asp
-
ASRock XFast USB는 USB 스토리지 장치 성능을 높여줍니다. 성능은 장치의 속성에 따라 다를 수 있습니다.
-
ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공합니다. LAN 응용 프로그램 우선순위 결정: 응용 프로그램 우선순위를 이상적으로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다. 게임 지연 시간 감소: 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연 시간을 낮출 수 있습니다. 트래픽 형성: Youtube HD 비디오를 보면서 동시에 파일을 다운로드 할 수 있습니다. 데이터의 실시간 분석: 상태창에서 현재 어떤 데이터 스트림을 전송 중인지 쉽게 알 수 있습니다.
-
ASRock XFast RAM 은 AXTU (ASRock Extreme Tuning Utility) 에 포함 된 새로운 기능입니다. Windows ^® OS 32-bit CPU 에서는 사용할 수 없는 메모리 공간을 사용합니다. ASRock XFast RAM 은 이전에 방문했던 웹사이트의 로딩 시간을 단축하며 웹 서핑을 이전보다 더 빼르게 합니다. 또한 Adobe Photoshop 속도를 5 배 증가 시킵니다. ASRock XFast RAM 의 또 다른 장점은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다.
-
ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다. BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock Crashless BIOS 가 자동으로 BIOS 업데이트 과정을 완료합니다. BIOS 파일 은 USB 디스크의 루트 디렉토리에 위치해야 합니다. USB2.0 포트만 이 기능을 지원합니다.
-
VIRTU Universal MVP 에는 동종 최고의 기능을 위해 통합된 GPU 또는 독립된 GPU 를 가상화하는 Virtu Universal 기술의 기본 기능이 포함되어 있습니다. 기능의 저하 없이 시각적 품질을 위해 Virtual Vsyffc 도 채택했습니다. HyperFormance 기술의 이점을 추가하여, VIRTU Universal MVP 는 CPU, GPU 및 디스플레이 사이의 플로우에서 중복 렌 더링 작업을 지능적으로 줄임으로써 게임 성능을 향상시켰습니다.
-
본 마더보드는 직접 조절 기능을 제공하지만, 오버 클러킹을 하는 것은 권장되지 않습니다. 권장하는 CPU 주파수 외에 다른 주파수를 설정 시에는 시스템이 불안정해지거나, 메인보드와 CPU 의 불량이 발생 할 수 있으므로 가급적 사용하지 마십시오.
-
시스템을 다시 시작하기 전에 메인보드 위의 CPU 펜이 정상적으로 동작 또는 장착되어 있는지 확인하여 주십시오. 고온 방지를 위하여 PC 시스템을 설치할 때 CPU와 방열판사이에 그리스를 발라 주셔야 합니다.
-
콤보 콜러 옵션 (C.C.O.) 은 3 개의 다른 CPU 콜러 타입, 소켓 LGA 775, LGA 1155 와 LGA 1156 을 채택할 수 있는 유연한 옵션을 제공합니다. 모든 775 와 1156 CPU 팬을 사용할 수 있는 것은 아닙니다.
-
ASRock XFast RAM 은 Microsoft ^ Windows ^ XP / XP 64- 비트 규격에서 지원되지 않습니다. Intel ^ Smart Connect 기술과 Intel ^ USB 3.0 포트은 Microsoft ^ Windows ^ Vista ^TM / Vista ^TM 64- 비트 / XP / XP 64- 비트 규격에서 지원되지 않습니다.
-
EuP 는 Energy Using Product (에너지 사용 제품) 의 약어이며 유럽 연합이 완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표준이었습니다. EuP 에 따르면, 완제품 시스템의 총 AC 전원은 꼬기 모드 상태에서 1.00W 미만이어야 합니다. EuP 표준을 충족하려면 EuP 지원 마더보드 및 EuP 지원 전원공급장치가 필요합니다. 인텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기준을 충족해야 합니다. EuP 지원 전원공급장치를 선택하려면 전원공급장치 제조업체에 자세한 사항을 문의하시기 바랍니다.
1.3 점퍼 셋팅
그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다. 점퍼 캡이 핀 위에 있을 때, 점퍼는 “쇼트” 입니다 점퍼 캡이 핀 위에 없을 때 점퍼는 “오픈” 입니다. 그림은 3 개의 핀 중 1-2 번 핀이 “쇼트” 임을 보여주는 것이며, 점퍼 캡이 이 두 핀 위에 있음을 보여주는 것입니다.
Short
Open
점퍼 세팅
CMOS 초기화
(CLRCMOS1,3 편 점퍼)
(2페이지,15번 항목 참조)
CMOS 삭제기본 설정
참고: CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다. 시스템 매개변수를 삭제하고 기본 설정으로 복원하려면, 컴퓨터를 끄고 전원 공급장치에서 플러그를 뽑으십시오. 15 초를 기다린 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 를 업데이트하자마자 CMOS 를 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일, 1394 GUID, MAC 주소가 삭제됩니다.
Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.
1.4 온보드 헤더 및 커넥터
이 콘넥터는 점퍼가 아닙니다.이 콘넥터 위에 점퍼 캡을 사용하지
마세요. 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다!
시리얼 ATA2 커넥터 4 개의 시리얼 ATA2 (SATA)
(SATA2_2_3: 커넥터는 내부 저장 장치류
2페이지,13번항목참조) SATA 데이터 케이블을 지원합
(SATA2_4_5:니다.커넥터가 내부기억장치
2페이지,14번항목참조)용 SATA 키이를 지원합니다.
현재의 SATA2 인터페이스는 최고 3.0 Gb/s 의 데이터 전송 속 도를 지원합니다.
시리얼 ATA3 커넥터 4 개의 시리얼 ATA3 (SATA3)
(SATA3_A0_A1: 커넥터는 내부 저장장치용
2페이지,11번항목참조) SATA3A1SATA20이이에블을지원합
(SATA3_0_1:니다.커넥터가 내부의역장치
2페이지,12번 항목 참조)
다.현재의 SATA3 인터페이스
는 최고 6.0 Gb/s 의 데이터 전송
속도를 지원합니다.뒷면 I/O 에
있는 eSATA3 포트 에 HDD 를
설치할 경우 내부 SATA3_A1
는 작동하지 않습니다.
용 SATA 케이블을 지원합니
시리얼 ATA(SATA) SATA 데이터 케이블의 임의적
데이터 케이블 인 측을 마파코드의 SATA/
(선택 사양)
혹은 SATA2/SATA3 커넥터
에 연결합니다.
SATA2/SATA3 하드 디스크
USB 2.0 헤더 본 머더보드에는 I/O _PWR 패널에 있
(9 편 USB2_3) 는 2 개의 기본 USB 2.0 ^2-3
(2페이지,26번항목참조)에도 USB2.0 헤터가3개 있습
니다. 각각의 USB 2.0 헤더는 개의 USB 2.0 포트를 지원할 수 인습니다.
(9 편 USB4_5)
(2페이지, 25번 항목 참조)
(9 편 USB6_7)
(2페이지, 24번 항목 참조)
(19 편 USB3_4_5) USB 3.0 포트 이외에도마터보
(2페이지,9번 항목 참조)드에 1개원,USB3.0헤더가있
습니다.이 USB 3.0 헤더는 2개
의 USB 3.0 포트를 지원할 수 있다
습니다.
적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외
(5 편 IR1) 선 송수신 모듈을 지원합니다. DUMM
(2페이지,30번항목참조)
소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기
(4 편 CIR1) 연결하는 데 사용될
(2페이지,27번항목참조)수있습니다
전면부 오디오 콘넥터 이 콘넥터는 옹디오 장치를 하게
(9 편 HD_AUDIO1) 조절하고 연결할 수!
(2페이지.31번항목참조)오디오인터넷이시입니다.
- High Definition Audio(고음질 오디오)는 잡 센스 기능을 지원하나,제
대로작동하려면새시의패널와이어가HAD를 지원해야 합니다.이설
명서 빛 새시 설명서의지침 을 따라 시스템을 설치하십시오.
- AC' 97 오디오패널을 사용하는 경우, 이를 아래와 같이 프런트 패널의
오디오혜 더에 설치하십시오.
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고, Audio_L (LIN) 을
OUT2_L 에 연결합니다.
C. Ground (GND) 을 Ground (GND) 에 연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오패널 전용입니다.
이들을 AC' 97 오디오패널에 연결 하지 않아도 됩니다.
E. 앞면 마이크 작동.
Windows
^® XP / XP 64 비트 OS 의 경우 :
"Mixer" (믹서)와 "Recorder" (리코더)를 선택한 후 "Front
Mic
"(앞면 마이크)를 선택합니다.
Windows
^® 7/764 비트/Vista ^TM /Vista ^TM 64 비트 OS 의 경
우:
Realtek 제어판에서
"FrontMic"(앞면 마이크)로 가서
"Recording Volume"(리코딩 볼륨)을 조정합니다.
시스템 콘넥터 이 콘넥터는 시스템 전면 패널기
(9 편 PANEL1) 능을 지원하기 위한 것압대처.
(2페이지,20번 항목 참조)
새시의 전원 스위치,리셋 스위치,시스템 상태 표시등을 아래의 편 할당에 따라 이해더에 연결합니다.케이블을 연결하기 전에 양극 편과 음극 핀
을 기록합니다.
PWRBTN(전원스위치):
새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끌는방법을 구성할 수 있습니다.
RESET(리셋 스위치):
새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 놀러 컴퓨터를 재시작합니다.
PLED(시스템 전원 LED):
새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 쌌져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 감박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.
HDLED(하드 드라이브 동작 LED):
새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이
브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.
전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로
전원 스위치,리셋 스위치,전원 LED,하드 드라이브 동작 LED,스피커
등으로 구성되어 있습니다.새시 전면 패널 모듈을 이 헤더에 연결할 때
와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.
새시 스피커 헤더
(4 편 SPEAKER 1) 십시오.
(2페이지,17번항목참조)
새시 스피커를 이 헤더에 연결하
전원 LED 헤더 시스템 전원 상태를 표시하려면
(3 편 PLED1) 새시 전원 LED 를 헤나에 연결
(2페이지,19번항목참조)하십시오.시스템 작동 중에는
LED에 전원이 켜져 있습니다.
S1/S3 상태에서는 LED 가 계속
감박입니다. S3/S4 상태 또는
S5 상태에서는 LED 가 꺼집니
다(전원 꺼짐).
새시/전원 팬 커넥터 팬 케이블을 팬 커넥터에 연결하
(4 편 CHA_FAN1)
(2페이지,22번항목참조)
CHA_FAN2 및 CHA_FAN3 은
(3 편 CHA_FAN2) 편 제어를 지원합
(2페이지,38번항목참조)
(3 핀 CHA_FAN3)
(2페이지,39번항목참조)
(3 핀 PWR_FAN1)
(2페이지.4번항목참조)
고 접지 핀에는 검은색 전선을 연결하십시오. CHA_FAN1,
CPU 팬 커넥터 CPU 팬 케이블을 AN_SPEED_CONTROL
(4 편 CPU_FAN1) 연결하고 흑색 선을 접치 편에 맞
(2페이지,3번항목참조)추십시오.
본머더보드가 4 핀 CPU 팬 (저소음 팬) 지원을 제공하기는 하지만 팬 속도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다. 본 머더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결 하십시오.
1-3 번 편에 연결됨 ←
3핀팬설치
(3 핀 CPU_FAN2)
(2페이지,5번 항목 참조)
ATX 전원 헤더
(24 편 ATXPWR1) 연결하십시오.
(2페이지,8번 항목 참조)
ATX 전원 공급기를 이 헤더에
이 하더보드는 24 핀 ATX 전원 커넥터를 제공하지만, 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다. 20 핀 ATX 전원 공급장치를 사용하려면, Pin 1과 Pin 13으로 전원공급장치를 연결하십시오.
20 편 ATX 전원 공급장치 설치
ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린 전원
(8핀ATX12V1) 공급장치를 이 커넥터에연결해
(2페이지,1번항목참조)야충분한전4력을공급할수있
습니다.그러지 않을 경우 전원
을 걸 수 없습니다.
비록 본 마더보드는 8- 편 ATX 12V 전원 연결기를 제공하지만 이것은 여 전히작업할 수 있습니다. 만약 전통적인 4- 편 ATX 12V 전원공급을 채용 하여 4- 편 ATX 전력을 사용하는 경우, 반드시 전원 공급을 편 1 과 편 5 에 전원공급을 삽입해야 합니다.
4- 편 ATX 12V 전원공급장치
시리얼포트컨넥터 이 콘넥터는 썼리얼 포트 모듈을
(9 편 COM1) 지원합니다.
(2페이지,28번 항목 참조)
(2 편 HDMI_SPDIF1) 디오 출력을 제공한
(2페이지,29번항목 참조)HDMI_SPDF _SPDIFOU denotes 시스템이
HDMI 디지털 TV/프로젝터/
LCD 장치에 연결할 수 있게 합
니다.HDMI VGA 카드의
HDMI_SPDIF 커넥터를 이 헤
더에 연결하십시오.
1.5 빠른 스위치
이 메인보드에는 세 개의 빠른 스위치, 즉 전원 스위치, 리셋 스위치 및 CMOS 삭제 스위치가 있어, 사용자가 빠르게 시스템을 켜고 끄거나 리셋하고 CMOS 값을 삭제 할 수 있습니다.
전원 스위치
(PWRBTN)
(2페이지,18번항목참조)
전원 스위치는 빠른 스위치로서,사용자가 시스템을 빠르게 켜거나 끌 수 있습니다.
리셋 스위치
(RSTBTN)
(2페이지,16번항목참조)
리셋 스위치는 빠른 스위치로서, 사용자가 시스템을 빠르게 리셋 할 수 있습니다.
CMOS 삭제 스위치
(CLRCBTN)
(3페이지,13번항목참조)
CMOS 삭제 스위치는 빠른 스위치로서,사용자가 CMOS 값을 빠르게 삭제할 수 있습니다.
2. 시스템 바이오스 정보
메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다. 컴퓨터를 사용하실 때, “자가진단 테스트” (POST) 가 실시되는 동안 키를 눌러 바이오스 셋업으로 들어가세요; 만일 그렇게 하지 않으면 POST 는 테스트 루턴을 계속하여 실행할 것입니다. 만일 POST 이후 바이오스 셋업을 하기 원하신다면,
3. 소프트웨어 지원 CD 정보
이 메인보드는 여러 가지 마이크로소프트 원도우 운영 체계를 지원합니다:
7/7 64 비트 /Vista™/Vista™ 64 비트 /XP/XP 64 비트. 메인보드에 필요한 드라이버와 사용자 편의를 위해 제공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄 것입니다. 보조 CD 를 사용하여 시작하시려면, CD-ROM 드라이브에 CD 를 넣어주시기 바랍니다. 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메뉴를 모니터에 디스플레이 시켜 줄 것입니다. 만일 자동으로 메인 메뉴가 나타나지 않는다면, 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다.
(D: \ BIN\ ASSETUP.EXE, D: 는 CD-ROM 드라이브)
