Тип продукта	Материнская плата ATX
Бренд	ASRock
Модель	Z77 Extreme4
Размеры	30,5 см x 21,8 см (12,0 x 8,6 дюймов)
Сокет ЦП	LGA1155
Поддерживаемые процессоры	Intel Core i7 / i5 / i3 2-го и 3-го поколения
Чипсет	Intel Z77
Память	4 x DDR3, до 32 ГБ, DDR3 2800+ (OC) / 2400 (OC) / 2133 (OC) / 1866 (OC) / 1600 / 1333 / 1066
Слоты расширения	2 x PCIe 3.0 x16 (x16 / x8 или x8 / x8), 2 x PCIe 2.0 x1, 2 x PCI
Встроенная графика	Intel HD Graphics, выходы D-Sub, DVI-D, HDMI (макс. разрешение 1920x1200 @ 60 Гц для HDMI и DVI, 2048x1536 @ 75 Гц для D-Sub)
Аудио	7.1 CH HD Audio (Realtek ALC898), поддержка Premium Blu-ray Audio
Сеть	Гигабитный LAN (Broadcom BCM57781), поддержка PXE
Хранилище	4 x SATA3 (6 Гбит/с), 4 x SATA2 (3 Гбит/с), 1 x eSATA3 (через ASMedia ASM1061)
USB	4 x USB 3.0 задние (2 Intel, 2 ASMedia), 2 x USB 2.0 задние, заголовки для 6 дополнительных портов USB 2.0 и 2 передних порта USB 3.0
BIOS	64 Мб AMI UEFI с графическим интерфейсом
Питание	Разъем ATX 24 контакта и 8 контактов 12 В
Основные функции	Поддержка CrossFireX и SLI, RAID (0,1,5,10), Intel Rapid Storage и Smart Response, ASRock XFast USB/LAN/RAM, Crashless BIOS, UEFI
Обслуживание и чистка	Чистить мягкой сухой тканью. Избегать жидкостей и пыли. Обращаться осторожно для предотвращения электростатических разрядов.
Безопасность	Не разгонять сверх рекомендуемых пределов. В случае перегрева ЦП система автоматически выключается. Используйте блок питания, соответствующий стандартам ErP/EuP.
Запасные части и ремонтопригодность	Дополнительные кабели SATA, панель ввода-вывода, карта SLI ASRock. Ремонт должен выполняться профессионалом.
Общая информация	Гарантия и техническая поддержка через веб-сайт ASRock (http://www.asrock.com).

Часто задаваемые вопросы - Z77 Extreme4 ASROCK

Какие процессоры совместимы с материнской платой ASRock Z77 Extreme4?

Материнская плата поддерживает процессоры Intel Core i7, i5 и i3 2-го и 3-го поколения на сокете LGA1155. Она совместима с технологиями Intel Turbo Boost 2.0 и Hyper-Threading. Процессоры серии K (разблокированные) также поддерживаются.

Какой максимальный объем памяти поддерживается?

Материнская плата имеет 4 слота DIMM DDR3 и поддерживает до 32 ГБ системной памяти. Совместима с частотами 2800+ МГц в режиме разгона, 2400, 2133, 1866, 1600, 1333 и 1066 МГц. Поддерживает профили Intel XMP 1.3/1.2.

Как сбросить CMOS на ASRock Z77 Extreme4?

Вы можете сбросить CMOS с помощью перемычки CLRCMOS1 или кнопки сброса CMOS на задней панели. Чтобы использовать перемычку, выключите компьютер, отключите кабель питания, подождите 15 секунд, затем замкните контакты 2 и 3 на 5 секунд. Кнопка позволяет быстро сбросить CMOS без вскрытия корпуса.

Как обновить BIOS на ASRock Z77 Extreme4?

Материнская плата поддерживает ASRock Instant Flash, утилиту, встроенную во Flash ROM. Поместите файл BIOS на USB-накопитель, отформатированный в FAT32/16/12, затем нажмите клавишу во время POST или войдите в BIOS и используйте инструмент Instant Flash. Этот метод не требует операционной системы.

Сколько портов USB 3.0 доступно?

На задней панели установлены 4 порта USB 3.0 (2 управляются чипсетом Intel Z77, 2 - контроллером ASMedia ASM1042). Кроме того, внутренний разъем USB 3.0 позволяет добавить 2 порта USB 3.0 на передней панели, что в сумме дает 6 используемых портов USB 3.0.

Как настроить RAID на этой материнской плате?

Разъемы SATA3, управляемые чипсетом Intel Z77, поддерживают режимы RAID 0, 1, 5, 10, а также Intel Rapid Storage и Intel Smart Response. Для настройки RAID войдите в BIOS, установите режим SATA на RAID, затем используйте утилиту Intel RAID Option ROM при загрузке (Ctrl+I). Порты SATA3 ASMedia не поддерживают RAID.

Что такое технология ASRock XFast RAM?

ASRock XFast RAM — это функция, встроенная в утилиту ASRock Extreme Tuning Utility (AXTU). Она позволяет использовать пространство памяти, недоступное для 32-битных операционных систем, для ускорения приложений. Это сокращает время загрузки веб-сайтов и улучшает производительность таких программ, как Adobe Photoshop. Кроме того, снижается частота обращения к SSD/HDD, продлевая их срок службы.

Как разогнать процессор с ASRock Z77 Extreme4?

Материнская плата предлагает несколько вариантов разгона: через BIOS вы можете регулировать частоты и напряжения ЦП, встроенного ГП и памяти. Утилита ASRock Extreme Tuning Utility (AXTU) позволяет программный разгон с профилями. Внимание: разгон связан с рисками и может повредить оборудование. Используйте соответствующие системы охлаждения.

Какие операционные системы поддерживаются?

Материнская плата поддерживает Microsoft Windows 7, Windows 7 64-разрядную, Windows Vista, Windows Vista 64-разрядную, Windows XP и Windows XP 64-разрядную. Обратите внимание, что некоторые функции, такие как ASRock XFast RAM, не поддерживаются в Windows XP, а порты USB 3.0 Intel требуют Windows 7 или выше.

Как установить драйверы материнской платы?

Вставьте компакт-диск с поддержкой, прилагаемый к материнской плате. Главное меню появится автоматически, если включена опция 'Автозапуск'. В противном случае запустите файл ASSETUP.EXE в папке BIN на диске. Следуйте инструкциям для установки драйверов чипсета, аудио, сети и утилит ASRock.

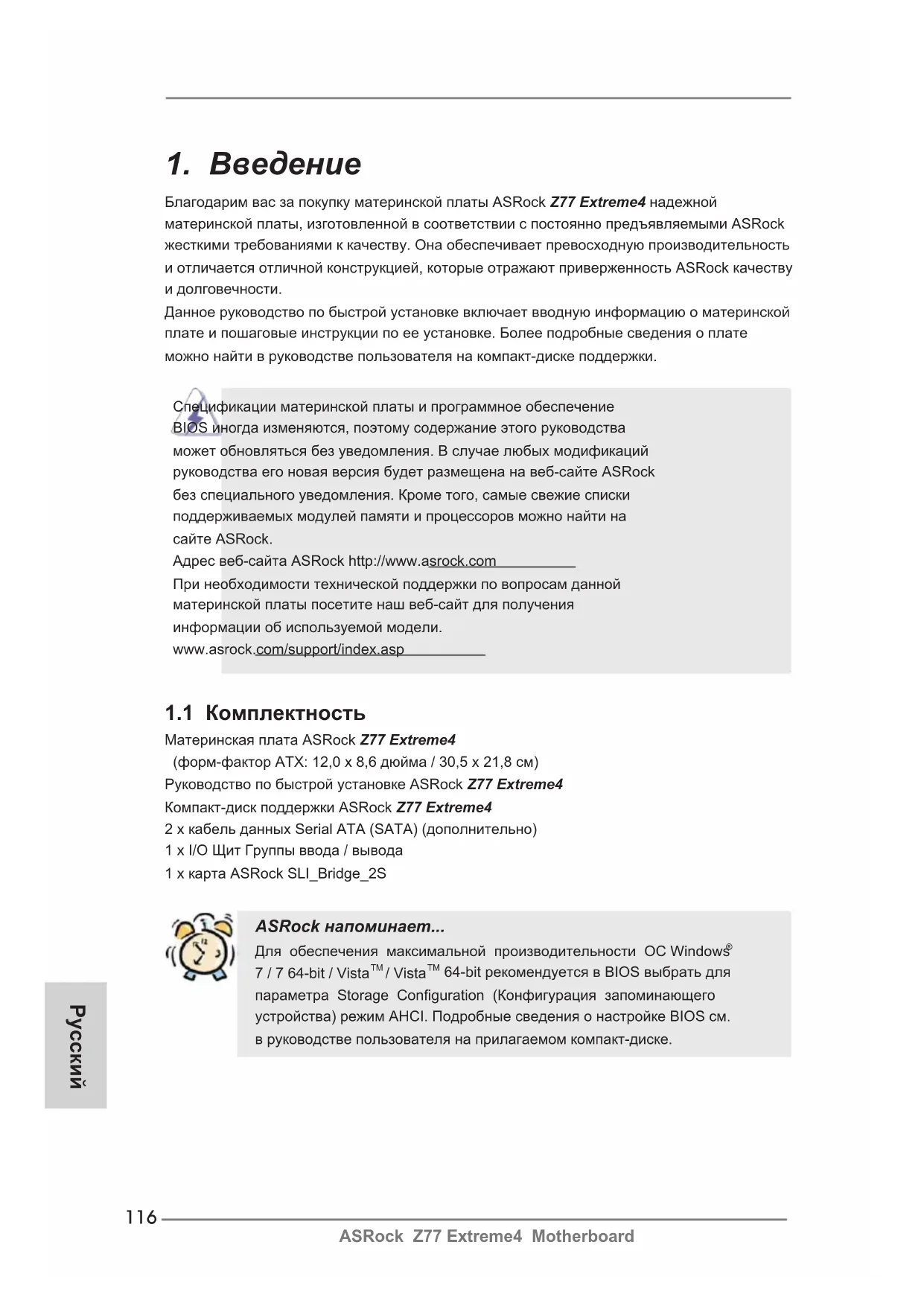

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z77 Extreme4 ASROCK

Благодарим вас за покупку материнской платы ASRock Z77 Extreme4 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели.

(форм-фактор АТХ: 12,0 x 8,6 дюйма / 30,5 x 21,8 см)

Руководство по быстрой установке ASRock Z77 Extreme4

Компакт-диск поддержки ASRock Z77 Extreme4

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

1 x карта ASRock SLI_Bridge_2S

ASRock напоминает...

Для обеспечения максимальной производительности OC Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit рекомендуется в BIOS выбрать для параметра Storage Configuration (Конфигурация запоминающего устройства) режим AHCI. Подробные сведения о настройке BIOS см. в руководстве пользователя на прилагаемом компакт-диске.

1.2 Спецификации

Платформа - форм- фактор ATX: 12,0 x 8,6 дюйма / 30,5 x 21,8 см- Дизайн конденсатора Premium Gold (100% японскиевысококачественные конденсаторы на основе проводящихполимеров)
Процессор - Поддержка процессора Intel® CoreTM i7 / i5 / i3 3-го и 2-го поколенияс помощью разъема для процессоров LGA 1155- Дизайн системы питания DigiPower- 8 + 4 проектирование фаз питания- Поддержка технологии Intel® Turbo Boost 2.0- Поддержка разблокированного ЦП серии K- Поддержка технологии Hyper-Threading(см. ОСТОРОЖНО, пункт 1)- Поддержка технологии Intel® Rapid Start Technology и Smart ConnecTechnology с помощью процессора Intel® Ivy Bridge
Набор микросхем - Intel® Z77
Память - Поддержка технологии Dual Channel DDR3 Memory Technology(см. ОСТОРОЖНО, пункт 2)- 4 x гнезда DDR3 DIMM- Поддержите DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 не- ЕСФ, безбуферная память- Максимальный объем системной памяти: 32 ГБ(см. ОСТОРОЖНО, пункт 3)- поддержка профиля Intel® Extreme Memory Profile (XMP)1.3/1.2
Гнезда - 2 x гнездарасширенияPCI Express 3.0 x16 (PCIE2/PCIE3: одиночнаяконфигурация x16 (PCIE2) и x8 (PCIE3), или сдвоенная* PCIE 3.0 поставляется только в комплекте с ЦП Intel® Ivy Bridge. Вкомплекте с ЦП Intel® Sandy Bridge поставляется только модельPCIE 2.0.- 2 x гнезда PCI Express 2.0 x1- 2 x гнезда PCI- поддержка AMD Quad CrossFireXTM и CrossFireXTM- поддержка NVIDIA® Quad SLITM и SLITM
Графика * Встроенный видеоадаптер Intel® HD Graphics и выходы VGAподдерживаются только с процессорами, оснащеннымиинтегрированнымграфическим процессором.- Поддержка функций встроенных видеоадаптеров Intel® HD: Intel®Quick Sync Video, Intel® InTruTM 3D, технологии Intel® Clear Video HD,Intel® InsiderTM, Intel® HD Graphics 2500/4000, Intel® Advanced VectorExtensions (AVX)- Pixel Shader 5.0, DirectX 11 с процессором Intel® Ivy Bridge, PixelShader 4.1, DirectX 10.1 с процессором Intel® Sandy Bridge- Макс. объем разделяемой памяти 1760Мб(см. ОСТОРОЖНО, пункт 5)- три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 6)
- Поддержка HDMI @ 60 Гц- Поддержка DVI с Гц- Поддержка D-Sub с максимальным разрешением до 1920x1200 с максимальным разрешением до 1920x1200 @ 60с максимальным разрешением до 2048x1536 @75 Гц- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор с разъемом HDMI) (см. ОСТОРОЖНО, пункт 7)- Поддержка функции HDCP через разъемы DVI и HDMI- Поддержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) / воспроизведение HD-DVD через разъемы DVI и HDMI
Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой (Кодер-декодер Аудио Realtek ALC898)- Поддержка Premium Blu-ray audio
ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s- Broadcom BCM57781- поддержка Wake-On-LAN- Поддержка энергосберегающего интерфейса Ethernet 802.3az- Поддержка PXE
Разъемы ввода- IO Panelвывода на задней - 1 x порт клавиатуры/мыши PS/2панели - 1 x D-Sub порт- 1 x DVI-D порт- 1 x HDMI порт- 1 x порт Optical SPDIF Out- 2 x порта USB 2.0 на задней панели в стандартной конфигурации- 1 x eSATA3 порт- 4 x порта USB 3.0 на задней панели в стандартной конфигурации- 1 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED)- 1 x кнопка Clear CMOS со светодиодом- Соединитель звуковой подсистемы: тыльная колонка / центральная / субвуфер / линейный вход / передняя колонка / микрофон (см. ПРЕДУПРЕЖДЕНИЕ 8)
SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от контроллера Intel® Z77, с аппаратной поддержкой функций RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel Smart Response), NCQ, AHCI и «горячего подключения»- 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от контроллера ASMedia ASM1061, с аппаратной поддержкой функций NCQ, AHCI и «горячего подключения»(порт SATA3_A1 сбъединен с портом eSATA3)
USB 3.0 - 2 x задних порта USB 3.0 на контроллере Intel® Z77 с поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5 Гбит/с
- 2 x задних порта USB 3.0 на контроллере ASMedia ASM1042 споддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачиданных до 5 Гбит/с- 1 x передний разъем USB 3.0 (поддерживает 2 порта USB 3.0) наконтроллере Intel ^ Z77 с поддержкой интерфейсов USB 1.0/2.0/3.0 искорости передачи данных до 5 Гбит/с
Колодки и - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,платеRAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии IntelSmart Response), NCQ, AHCI и горячего подключения- 4 x разъема SATA3 6,0 Гбит/с- 1 x Колодка инфракрасного модуля- 1 x Датчик пользовательского инфракрасного модуля- 1 x Колодка COM- 1 x Колодка HDMI_SPDIF- 1 x разъем Power LED- соединитель: CFU/Chassis/Power FAN- 24-контактный Колодка питания ATX- 8-контактный Разъем ATX 12 B- Аудиоразъем передней панели- 3 x Колодка USB 2.0 (одна колодка для поддержки 6)дополнительных портов USB 2.0- 1 x Колодка USB 3.0 (одна колодка для поддержки 2дополнительных портов USB 3.0)- 1 x Dr. Debug (7-сегментный ЖК-дисплей)
Быстрое - 1 x кнопка Clear CMOS со светодиодомпереключение - 1 x кнопка Power Switch со светодиодом- 1 x кнопка Reset Switch со светодиодом
BIOSполь зователя- поддержка “Plug and Play”- ACPI 1.1, включение по событиям- поддержка режима настройки без перемычек- поддержка SMBIOS 2.3.1- Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT,VCCSA	- 64Mb AMI UEFI Legal BIOS с поддержкой графического интерфейсаполь зователя- 64Mb AMI UEFI Legal BIOS с поддержкой графического интерфейса- ACPI 1.1, включение по событиям- поддержка режима настройки без перемычек- поддержка SMBIOS 2.3.1- Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA
Компактдиск - Драйверы, служебные программы, антивирусное программноеподдержки обеспечение (пробная версия), Пробная версия программыCyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite -поставщик
Уникальная - Средство ASRock Extreme Tuning Utility (AXTU)Особенность(см. ОСТОРОЖНО, пункт 9)- ASRock Instant Boot- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 10)- ASRock APP Charger (см. ОСТОРОЖНО, пункт 11)- ASRock SmartView (см. ОСТОРОЖНО, пункт 12)- ASRock XFast USB (см. ОСТОРОЖНО, пункт 13)- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 14)- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 15)
- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 16)- Lucid Virtu Universal MVP (см. ОСТОРОЖНО, пункт 17)* Lucid Virtu Universal MVP поддерживается только с процессорами,оснащенными интегрированными интегрированным графическимпроцессором.- Hybrid Booster:- плавная настройка частоты процессора(см. ОСТОРОЖНО, пункт 18)- ASRock U-COP (см. ОСТОРОЖНО, пункт 19)- Защита от сбоев загрузки Boot Failure Guard (B.F.G)- Combo Cooler Option (C.C.O.) (см. ОСТОРОЖНО, пункт 20)- Ночное LED-освещение
Контроль - Датчики температуры процессораоборудо-вания - Датчики температуры корпуса- Тахометры вентиляторов CPU/Chassis/Power FAN- Бесшумный вентилятор ЦП/системного блока (возможность автоматической настройки скорости вентилятора системного блока всоответствии с температурой центрального процессора)- Мультиконтроль скорости вентилятора ЦП/Шасси- Контроль= напряжения: +12V, +5V, +3.3V, Vcore
Операцион - Совместимость с Microsoft® Windows® 7 / 7 64-bit / VistaTM /Поддержка 64-разрядной версии VistaTM / XP / XP 64-bit(см. ОСТОРОЖНО, пункт 21)
ные системы - FCC, CE, WHQLСертификаты - Совместимость с ErP/EuP Ready (требуется блок питаниясовместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 22)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех случаях, включая изменение установок BIOS, применение технологии Untied Overclocking или использование инструментов оверклокинга сторонних производителей. Оверклокинг может повлиять на стабильность работы системы и даже вызвать повреждение входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью берете на себя все связанные с ним риски и расходы. Мы не будем нести ответственность за любые возможные повреждения в результате оверклокинга.

ОСТОРОЖНО!

1. Информацию об установке параметров гиперпоточной технологии (Hyper-Threading Technology) вы найдете на стр. 60 Руководства пользователя на компакт-диске поддержки.

2. Данная материнская плата поддерживает технологию двухканальной памяти Dual Channel Memory Technology. Перед ее использованием не забудьте прочитать инструкции по правильной установке модулей памяти в руководстве по установке (стр. 17).

3. В силу ограничения операционной системы фактическая емкость памяти может быть меньше 4Гб для обеспечения резервного места для использования системой Windows® 7 / Vista™ / XP. Таких ограничений нет для Windows® OS с 64-bit центральным процессором. Технология ASRock XFast RAM помогает использовать память, которая не используется OC Windows®.

4. Только PCIE2 и PCIE3 поддерживает скорость Gen 3. Для работы PCI Express на скорости Gen 3 обязательно установите ЦП Ivy Bridge. При установке ЦП Sandy Bridge работа PCI Express осуществляется только на скорости PCI Express Gen 2.
5. Максимальная совместная емкость памяти определена продавцем микропроцессорного набора и может измениться. Входите в Intel® вебсайт за последние информации, пожалуйста.
6. Вы можете использовать только два разъема из трех для вывода изображения одновременно. Задействовать сразу три подключения - D-Sub, DVI-D и HDMI - невозможно. При помощи адаптера DVI-to-HDMI порт DVI-D будет поддерживать те же функции, что и HDMI.
7. Функции xvYCC и Deep Color поддерживаются только в Windows ^® 7 64-бит / 7. Функция Deep Color будет включена только в том случае, если монитор поддерживает функцию EDID (12-битные цветовые каналы). Функция HBR поддерживается только в Windows ^® 7 64-бит / 7 / Vista ^™ 64-бит / Vista ^™ .
8. Поддерживается работа микрофонного входа в режимах моно и стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на стр. 3.

9. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это универсальное средство тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение за оборудованием), Fan Control (Управление вентилятором), Overclocking («Разгон» процессора), OC DNA (Параметры «разгона») and IES (Автоматическое энергосбережение). В разделе Hardware Monitor (Наблюдение за оборудованием) отображаются основные характеристики аппаратных средств системы. В разделе Fan Control (Управление вентилятором) отображается скорость вентилятора и температура, которые можно регулировать. В разделе Overclocking («Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы добиться оптимальной производительности системы. В разделе OC DNA (Параметры «разгона») можно сохранить настройки «разгона» процессора в виде профиля, который потом можно предложить для использования своим друзьям. Друзья смогут загрузить профиль «разгона» на свои компьютеры и получить аналогичный результат. В разделе IES (Автоматическое энергосбережение) можно настроить регулятор напряжения так, что он будет уменьшать количество работающих линий питания, чтобы поднять КПД системы без ущерба для ее производительности во время простоя ядер ЦПУ. Чтобы узнать, как работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com

10. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без входа в операционные системы, вроде MS-DOS или Windows®. Чтобы запустить программу достаточно нажать во время самотестирования системы (POST) или войти в BIOS при помощи кнопки и выбрать пункт AS-Rock Instant Flash через меню. Запустите программу и сохраните новый
    BIOS на USB-флэшку, дискету или жесткий диск. После этого вы сможете оперативно обновить BIOS, без необходимости подготовки дополнительной дискеты, без установки программы прошивки. Имейте в виду, что USB-флэшка или винчестер должны использовать файловую систему FAT32/16/12.

11. Если вы хотите быстрее и без ограничений заряжать свои устройства Apple, например iPhone, iPad и iPod Touch, компания ASRock приготовила отличное решение для вас – ASRock APP Charger. Просто установив драйвер APP Charger, вы сможете заряжать iPhone от компьютера намного быстрее, ускорение составит до 40%. ASRock APP Charger позволяет быстро заряжать несколько устройств Apple одновременно и даже поддерживает непрерывную зарядку, когда компьютер переходит в режим ожидания (S1), режим ожидания с сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим выключения (S5). Установив драйвер APP Charger, вы испытаете небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

1. SmartView — это интеллектуальная стартовая страница для браузера IE, на которой отображаются наиболее посещаемые веб-сайты, история посещений, друзья в Facebook и обновляемые потоки новостей. Эта новая функция обеспечивает более удобное использование возможностей Интернета. Системные платы ASRock эксклюзивно снабжаются программой SmartView, помогающей поддерживать связь с друзьями. Программа SmartView работает в OC Windows® 7 / 7 64 bit / Vista™ / Vista™ 64 bit и браузере IE8.

Веб-сайт ASRock: http://www.asrock.com/Feature/SmartView/index.asp

1. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства.

2. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет, который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего приложения и/или добавить новые программы. Более низкая латентность в игре: после установки более высокого приоритета игре в режиме онлайн, может снизиться латентность в игре. Формирование трафика: можно одновременно просматривать видео высокого разрешения на Youtube и загружать файлы. Анализ данных в реальном времени: в окне состояния можно легко определить, какие потоки данных передаются в данный момент времени.

3. ASRock XFast RAM – новая функция, входящая в состав утилиты ASRock Extreme Tuning Utility (AXTU). Благодаря ей, используется область памяти, использование которой не возможно на процессоре с

32-битной OC Windows ^® . ASRock XFast RAM сокращает время загрузки истории посещения веб-сайтов, существенно ускоряя навигацию по сети Интернет. Кроме того, скорость работы Adobe Photoshop 5 увеличивается в пять раз. В числе преимуществ ASRock XFast RAM - сокращение частоты обращений к SSD-накопителям и жестким дискам и продление срока их эксплуатации.
16. ASRock Crashless BIOS позволяет пользователям обновлять BIOS, не боясь отказа. В случае отключения электроэнергии в процессе обновления BIOS ASRock Crashless BIOS автоматически завершает процедуру обновления BIOS после возобновления подачи энергии. Обратите внимание на то, что BIOS размещается в корневом каталоге вашего USB диска. Данная функция доступна только для портов USB2.0.
17. Пакет VIRTU Universal MVP включает базовые возможности технологии Virtu Universal, которая виртуализирует интегрированный и дискретный графические процессоры для достижения лучших среди аналогов функциональных характеристик. Это характеризует и Virtual Vsyn с ™, благодаря бескомпромиссному качеству видеоизображения. Благодаря дополнительным преимуществам технологии HyperFormance technology, VIRTU Universal MVP улучшает качество работы видеогр, грамотно сокращая количество ненужных задач по визуализации изображения в потоке между центральным процессором, графическим процессором и монитором.
18. Хотя данная материнская плата поддерживает плавную настройку частоты, устанавливать повышенную частоту не рекомендуется. Использование значений частоты шины процессора отличающихся от рекомендованных, может привести к нестабильной работе системы или повреждению процессора и материнской платы.
19. При обнаружении перегрева процессора работа системы автоматически завершается. Прежде чем возобновить работу системы, убедитесь в нормальной работе вентилятора процессора на материнской плате и отсоедините шнур питания, а затем снова подключите его. Чтобы улучшить отвод тепла, не забудьте при сборке компьютера нанести термопасту между процессором и радиатором.
20. Combo Cooler Option (C.C.O.) предоставляет возможность устанавливать разные типы процессорных кулеров на материнскую плату – под Socket LGA775, LGA1155 или LGA1156. Внимание, не все кулеры под LGA775 или LGA1156 можно использовать.
21. OC Microsoft ^ Windows ^ XP / XP 64-разрядной версией, не поддерживает ASRock XFast RAM. OC Microsoft ^ Windows ^ Vista ^TM / Vista ^TM 64-разрядной / XP / XP 64-разрядной версией, не поддерживает Intel ^ Smart Connect Technology и Intel ^ порта USB 3.0.
22. EuP расшифровывается как Energy Using Product. Стандарт был разработан Европейским Союзом для определения энергопотребления готовых систем. По требованию EuP система в выключенном состоянии должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP нужны соответствующие материнская плата и блок питания. Компания Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении 100 мА (в режиме ожидания). Сверьтесь с информацией производителей блоков питания, чтобы выбрать модель с поддержкой ЕиР.

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются "замкнутыми" (short). Если на контактах перемычки нет, то они называются "разомкнутыми" (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2 замкнуты.

Short Open 1 2 3

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 2, п. 15)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5 секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не производите очистку CMOS непосредственно после обновления BIOS. Если необходимо очистить CMOS сразу же после окончания обновления BIOS, то, перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS.

Переключатель Clear CMOS работает так же, как перемычка Clear CMOS.

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы!

Разъемы Serial ATA2 четыре соединителя Serial ATA2

(SATA2_2_3, см. стр. 2, п. 13) предназначаются для

(SATA2_4_5, см. стр. 2, п. 14) подключая внутренних

устройств хранения с

использованием интерфейсных

кабелей SATA2. В настоящее

время интерфейс SATA допускаёт

скорость передачи данных до \ 3,0

Гбит/с. При установке жесткого

диска в порт eSATA2 задней

системы ввода/вывода,

внутренний порт SATA2_3 не

функционирует.

Разъемы Serial ATA3 четыре соединителя Serial ATA3

(SATA3_A0_A1, см. стр. 2, п. 11) предназначаются для

(SATA3_0_1, см. стр. 2, п. 12) подключена АТАЗ-ТРЕННИХ

устройств хранения с

использованием нтерфейсных

кабелей SATA3. В настоящее SATA3_1

скорость передачи данных до \ 6,0 Гбит/с.

время интерфейс SATA допускает

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейка SATA / SATA2 / SATA3

(дополнительно) не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATA2 / SATA3

либо к материнской плате.

(9-контактный USB2_3) портов USB 2.0 на панели ввода- (см. стр. 2, п. 26) вывода, на данной материнской плате предусмотрено три разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0

(9-контактный USB4_5) (см. стр. 2, п. 25)

(9-контактный USB6_7) (см. стр. 2, п. 24)

USB PWR P-5 I GND DUMINV JSB_PWR P-4 GND

USB_PWR P-7 P+7 GND DUMMY 1 GND P-6 P-6 USB_PWR

Колодка USB 3.0 Помимо четыре стандартных

(19-контактный USB3_4_5) портов USB3.0 на данеля ввода-

(см. стр. 2, п. 9)

INIA_P4_SSRX-+OIO+INIA_P5_SSRX+

IIIA P4 38RXr+○○+GND

плате предусмотрен один разъем

USB 3.0. Этот разъем USB 8.0.stx

поддерживает два порта USB 3.0.

INTA_P5_SSRA+ GND INTA_P5_BOTK- INTA_P5_GETX1 GND INTA_P5_0- INTA_P5_14- DUMWY

вывода, на данной материнской

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1) подключить дополнительный

(см. стр. 2, п. 30) модуль беспроводного

инфракрасного

приемопередатчика.

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

(4-контактный CIR1) подключения диста

(см. стр. 2, п. 27) приемник.

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения аудиокабеля PRESENCE# MIC_RET

(9-контактный HD_AUDIO1) передней панели,

(см. стр. 2, п. 31) обеспечивающего

подключение аудиоустройств и управление ими.

панели, удобное OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. Система High Definition Audio поддерживает функцию автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной работы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.
2. Если вы используете аудиопанель АС'97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.
B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L.
C. Подключите выводы Ground (GND) к контактам Ground (GND).
D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели АС'97 подключать их не нужно.

Е. Процедура активации микрофона приведена ниже.

Для OC Windows

® XP / XP 64-бита:

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство записи). Затем щелкните «FrontMic» (Передний микрофон).

Для OC Windows

^® 7 / 7 64-бита, Vista ^TM / Vista ^TM 64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1) работу нескольких функций

(см. стр. 2, п. 20) передней панели

P1D- OLB-KI-X GND GND SICU-OM- DUMMY RESET# GND HDLED- H0LED-1

Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1/S3. Этот индикатор не светится, когда система находится в режиме ожидания S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке (4-контактный SPEAKER1) кабель от динамика нацкорпусе (см. стр. 2, п. 17) компьютера.

разъем Power LED Подключите индикатор Power LED (3-контактный PLED1) к этому разъем для отображения (см. стр. 2, п. 19) статуса питания системы. Этот светодиод продолжит мигать в режиме S1/S3. Светодиод будет выключен в режимах S4 или S5 (система выключена).

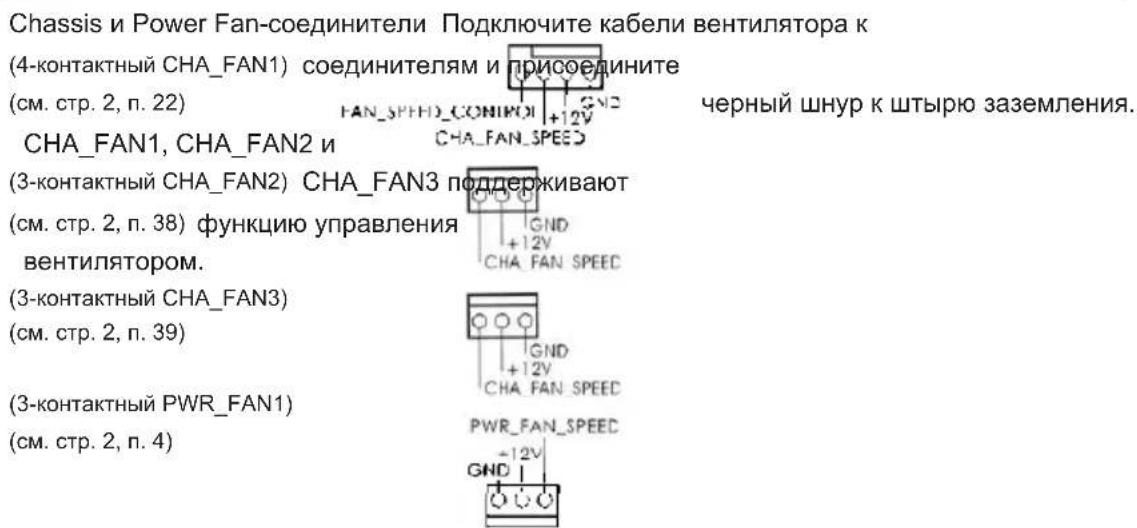

Chassis и Power Fan-соединители Подключите кабели вентилятора к (4-контактный CHA_FAN1) соединителям и присоедините (см. стр. 2, п. 22) CHA_FAN1, CHA_FAN2 и (3-контактный CHA_FAN2) CHA_FAN3 поддерживают (см. стр. 2, п. 38) функцию управления вентилятором. (3-контактный CHA_FAN3) (см. стр. 2, п. 39) (3-контактный PWR_FAN1) (см. стр. 2, п. 4)

Разъем вентилятора Подключите кътому разъему процессора кабель вентилятора процессора (4-контактный CPU_FAN1) так, чтобы черный провод (см. стр. 2, п. 3) соответствовал контакту земли.

Данная материнская плата поддерживает вентиляторы процессора с

4-контактным разъемом (функция тихого режима вентилятора), однако вентиляторы с 3-контактным разъемом также будут успешно работать, хотя функция управления скоростью вращения вентилятора окажется недоступной. Если вы хотите подключить вентилятор процессора с 3-контактным разъемом к разъему вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

(3-контактный CPU_FAN2)

(см. стр. 2, п. 5)

Колодка питания АТХ Подключите кэтой колодке

(24-контактный ATXPWR1) кабель питания ATX.

(см. стр. 2, п. 8)

Несмотря на то, что эта материнская плата предусматривает 24-штыревой разъем питания АТХ, работа будет продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания АТХ. Для использования 20-штыревого разъема питания АТХ вставьте источник питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания АТХ

Колодка питания 12V-АТХ Подключите _8 к этой колодке

(8-контактный ATX12V1)

(см. стр. 2, п. 1)

кабель питания АТХ 12V.

Хотя эта объединительная плата обеспечивает АТХ с 8 булавками 12V соединитель власти, это может все еще работать, если Вы принимаете традиционный АТХ с 4-Pin 12V электропитание. Чтобы использовать электропитание АТХ с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5.

ATX C 4-Pin 12V Установка Электропитания

Колодка СОМ-порта Данная колодка СОМ-порта

(9-контактный COM1) позволяет подключить модуль

(см. стр. 2, п. 28) порта COM.

Колодка HDMI_SPDIF Колодка HDMI_SPDIF

(2-контактный HDMI_SPDIF1) обеспечивает подачу выходного

(см. стр. 2, п. 29) аудиосигнала на VGA-карту HDMI,

что позволяет подключать к

системе цифровые телевизоры,

проекторы или

жидкокристаллические панели

HDMI. Соедините эту колодку с

разъемом HDMI_SPDIF на VGA-

карте HDMI.

1.5 Быстрое переключение

На этой материнской плате есть три кнопки для ускорения работы: кнопка питания, кнопка перезагрузки и кнопка для очистки CMOS, которые позволяют пользователям быстро включить/выключить или перезагрузить компьютер, сбросить установки CMOS, соответственно.

Power Switch(PWRBTN)(см. стр. 2, п. 18)		Кнопка Power Switch позволяетбыстро включить или выключитьсистему.
Reset Switch(RSTBTN)(см. стр. 2, п. 16)		Кнопка Reset Switch позволяетбыстро перезагрузить систему.
Clear CMOS Switch(CLRCBTN)(см. стр. 3, п. 13)		Кнопка Clear CMOS Switchпозволяет быстро сброситьустановки CMOS.

2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате. Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите или во время самопроверки при включении питания (Power-On-Self-Test – POST). Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему с помощью клавиш + + или нажатия кнопки сброса на корпусе системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске поддержки с программным обеспечением

Данная материнская плата поддерживает различные операционные системы Microsoft Windows®: 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit. Поставляемый вместе с ней компакт-диск поддержки содержит необходимые драйверы и полезные утилиты, которые расширяют возможности материнской платы.

Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM. Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню.

1. Giriş
