Z77 Extreme4 - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base ATX
Marca	ASRock
Modelo	Z77 Extreme4
Dimensiones	30,5 cm x 21,8 cm (12,0 x 8,6 pulgadas)
Socket CPU	LGA1155
Procesadores soportados	Intel Core i7 / i5 / i3 de 2ª y 3ª generación
Chipset	Intel Z77
Memoria	4 x DDR3, hasta 32 GB, DDR3 2800+ (OC) / 2400(OC) / 2133(OC) / 1866(OC) / 1600 / 1333 / 1066
Ranuras de expansión	2 x PCIe 3.0 x16 (x16/x8 o x8/x8), 2 x PCIe 2.0 x1, 2 x PCI
Gráficos integrados	Intel HD Graphics, salidas D-Sub, DVI-D, HDMI (resolución máxima 1920x1200 @ 60Hz para HDMI y DVI, 2048x1536 @ 75Hz para D-Sub)
Audio	7.1 CH HD Audio (Realtek ALC898), soporte de audio Premium Blu-ray
Red	Gigabit LAN (Broadcom BCM57781), soporte PXE
Almacenamiento	4 x SATA3 (6 Gb/s), 4 x SATA2 (3 Gb/s), 1 x eSATA3 (vía ASMedia ASM1061)
USB	4 x USB 3.0 trasero (2 Intel, 2 ASMedia), 2 x USB 2.0 trasero, cabezales para 6 puertos USB 2.0 adicionales y 2 puertos USB 3.0 frontales
BIOS	64 Mb AMI UEFI con interfaz gráfica
Alimentación	Conector ATX de 24 pines y de 8 pines 12V
Funciones principales	Soporte CrossFireX y SLI, RAID (0,1,5,10), Intel Rapid Storage y Smart Response, ASRock XFast USB/LAN/RAM, Crashless BIOS, UEFI
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar líquidos y polvo. Manipular con cuidado para evitar descargas electrostáticas.
Seguridad	No overclockear más allá de los límites recomendados. En caso de sobrecalentamiento de la CPU, el sistema se apaga automáticamente. Utilizar una fuente de alimentación conforme a las normas ErP/EuP.
Piezas de repuesto y reparabilidad	Cables SATA opcionales, panel I/O, tarjeta SLI ASRock. Las reparaciones deben ser realizadas por un profesional.
Información general	Garantía y soporte técnico a través del sitio web ASRock (http://www.asrock.com).

Preguntas frecuentes - Z77 Extreme4 ASROCK

¿Qué procesadores son compatibles con la placa base ASRock Z77 Extreme4?

La placa base soporta los procesadores Intel Core i7, i5 e i3 de 2ª y 3ª generación en socket LGA1155. Es compatible con la tecnología Intel Turbo Boost 2.0 y Hyper-Threading. Los procesadores de la serie K (desbloqueados) también son compatibles.

¿Cuál es la memoria máxima soportada?

La placa base dispone de 4 ranuras DIMM DDR3 y soporta hasta 32 GB de memoria del sistema. Es compatible con frecuencias de 2800+ MHz en overclocking, 2400, 2133, 1866, 1600, 1333 y 1066 MHz. Soporta los perfiles Intel XMP 1.3/1.2.

¿Cómo borrar el CMOS en la ASRock Z77 Extreme4?

Puede borrar el CMOS mediante el puente CLRCMOS1 o el interruptor de borrado CMOS en el panel trasero. Para utilizar el puente, apague el ordenador, desconecte el cable de alimentación, espere 15 segundos, luego cortocircuite los pines 2 y 3 durante 5 segundos. El interruptor permite un borrado rápido sin abrir la caja.

¿Cómo actualizar el BIOS de la ASRock Z77 Extreme4?

La placa base soporta ASRock Instant Flash, una utilidad integrada en la memoria Flash ROM. Coloque el archivo BIOS en una unidad USB formateada en FAT32/16/12, luego presione la tecla durante el POST o entre en el BIOS y use la herramienta Instant Flash. Este método no requiere sistema operativo.

¿Cuántos puertos USB 3.0 están disponibles?

El panel trasero integra 4 puertos USB 3.0 (2 controlados por el chipset Intel Z77, 2 por el controlador ASMedia ASM1042). Además, un cabezal USB 3.0 interno permite añadir 2 puertos USB 3.0 en el frontal, llevando el total a 6 puertos USB 3.0 utilizables.

¿Cómo configurar RAID con esta placa base?

Los conectores SATA3 controlados por el chipset Intel Z77 soportan los modos RAID 0, 1, 5, 10 así como Intel Rapid Storage e Intel Smart Response. Para configurar RAID, entre en el BIOS, ajuste el modo SATA a RAID, luego use la utilidad Intel RAID Option ROM al arrancar (Ctrl+I). Los puertos SATA3 ASMedia no soportan RAID.

¿Qué es la tecnología ASRock XFast RAM?

ASRock XFast RAM es una función integrada en la utilidad ASRock Extreme Tuning Utility (AXTU). Permite utilizar el espacio de memoria no accesible por los sistemas operativos de 32 bits para acelerar las aplicaciones. Esto reduce el tiempo de carga de sitios web y mejora el rendimiento de software como Adobe Photoshop. Además, disminuye la frecuencia de acceso a SSD/HDD, prolongando su vida útil.

¿Cómo overclockear el procesador con la ASRock Z77 Extreme4?

La placa base ofrece varias opciones de overclocking: a través del BIOS, puede ajustar las frecuencias y voltajes de la CPU, GPU integrada y memoria. La utilidad ASRock Extreme Tuning Utility (AXTU) permite un overclocking por software con perfiles. Atención: el overclocking conlleva riesgos y puede dañar el hardware. Utilice sistemas de refrigeración adecuados.

¿Qué sistemas operativos son compatibles?

La placa base soporta Microsoft Windows 7, Windows 7 de 64 bits, Windows Vista, Windows Vista de 64 bits, Windows XP y Windows XP de 64 bits. Tenga en cuenta que algunas funciones como ASRock XFast RAM no son compatibles con Windows XP, y los puertos USB 3.0 Intel requieren Windows 7 o superior.

¿Cómo instalar los controladores de la placa base?

Inserte el CD de asistencia incluido con la placa base. El menú principal aparece automáticamente si la opción 'Autorun' está activada. De lo contrario, ejecute el archivo ASSETUP.EXE en la carpeta BIN del CD. Siga las instrucciones para instalar los controladores del chipset, audio, red y las utilidades ASRock.

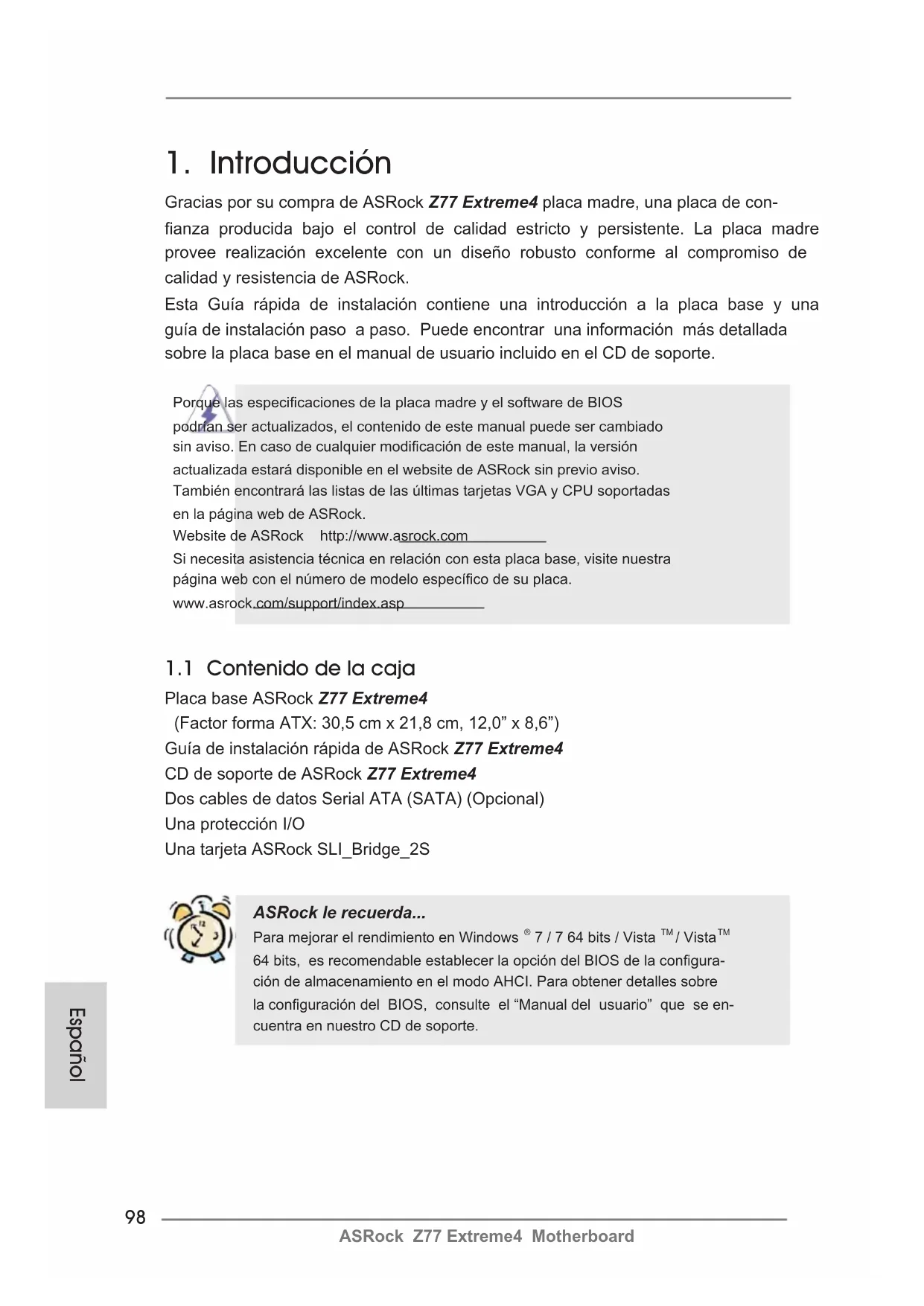

MANUAL DE USUARIO Z77 Extreme4 ASROCK

Gracias por su compra de ASRock Z77 Extreme4 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específico de su placa.

1.1 Contenido de la caja

Placa base ASRock Z77 Extreme4

(Factor forma ATX: 30,5 cm x 21,8 cm, 12,0" x 8,6")

Guía de instalación rápida de ASRock Z77 Extreme4

CD de soporte de ASRock Z77 Extreme4

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

Una tarjeta ASRock SLI_Bridge_2S

ASRock le recuerda...

Para mejorar el rendimiento en Windows ^® 7/7 64 bits / Vista ^TM / Vista ^TM 64 bits, es recomendable establecer la opción del BIOS de la configuración de almacenamiento en el modo AHCI. Para obtener detalles sobre la configuración del BIOS, consulte el “Manual del usuario” que se encuentra en nuestro CD de soporte.

1.2 Especificación

Plataforma - Factor forma ATX: 30,5 cm x 21,8 cm, 12,0" x 8,6"- Diseño de condensadores de oro de calidad superior (condensadores de polímero conductor de alta calidad de fabricación 100% japonesa)

Procesador - Admite procesadores Intel® CoreTM i7 / i5 / i3 de la 3^a y 2^a generación en el paquete LGA1155- Diseño de alimentación digital- Diseño de fases de potencia 8 + 4- Admite la tecnología Intel® Turbo Boost 2.0 Technology- Admite procesador desbloqueado de la serie K- Admite tecnología Hyper Threading (verATENCIÓN 1)- Admite las tecnologías Intel® Rapid Start y Smart Connect con la CPU Intel® Ivy Bridge

Chipset - Intel® Z77

Memoria - Soporte de Tecnología de Memoria de Doble Canal (verATENCIÓN 2)- 4 x DDR3 DIMM slots- Apoya DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, memoria de un-buffered- Máxima capacidad de la memoria del sistema: 32GB (veaATENCIÓN 3)- Compatible con Intel® Extreme Memory Profile (XMP)1.3/1.2

Ranuras de Expansión- 2 x ranuras PCI Express 3.0 x16 (PCIE2/PCIE3: única a x16 (PCIE2) o x8 (PCIE3), o doble a x8 o x8) (veaATENCIÓN 4)* PCIE 3.0 solamente se admite con una CPU Intel® Ivy Bridge. Con una CPU Intel® Sandy Bridge, solamente admite PCIE 2.0.- 2 x ranuras PCI Express 2.0 x1- 2 x ranuras PCI- Compatible con AMD Quad CrossFireXTM y CrossFireXTM- Compatible con NVIDIA® Quad SLITM y SLITM

VGA OnBoard definición Intelprocesadores con GPU integrada.- Admite IntelVideo, IntelIntelAdvanced Vector Extensions (AVX)- Pixel Shader 5.0 DirectX 11 con CPU Intel® Ivy Bridge, PixelShader 4.1, DirectX 10.1 con CPU Intel® Sandy Bridge

- 1760MB de Memoria máxima compartida (vea ATENCIÓN 5)- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI(vea ATENCIÓN 6)- Admite HDMI 1.4a con una resolución máxima de 1920x1200 a 60 Hz- Admite DVI con una resolución máxima de 1920x1200 a 60 Hz- Admite D-Sub con una resolución máxima de 2048x1536 a 75 Hz- Admite Sincronización automática entre audio y vídeo, Deep Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con HDMI (se necesita un monitor compatible con HDMI)(ver ATENCIÓN 7)- Admite la función HDCP con puertos DVI y HDMI- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD con puertos DVI y HDMI

Audio - 7.1 CH HD Audio con Protección de Contenido(Realtek ALC898 Audio Codec)- Compatible con audio Blu-ray de alta calidad

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Broadcom BCM57781- Soporta Wake-On-LAN- Compatible con Ethernet 802.3az de bajo consumo energético- Compatible con PXE

Entrada/Salida de I/O PanelPanel Trasero - 1 x puerto de teclado/ratón PS/2- 1 x puerto D-Sub- 1 x puerto DVI-D- 1 x puerto HDMI- 1 x puerto de salida óptica SPDIF- 2 x puertos USB 2.0 predeterminados- 1 x Conector eSATA3- 4 x puertos USB 3.0 predeterminados- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD)- 1 x conmutador de borrado de memoria CMOS con indicador LED- Conexión de audio: Altavoz trasero / Central / Bajos / Entrada de línea / Altavoz frontal / Micrófono(ver ATENCIÓN 8)

SATA3 - 2 x conectores SATA3 de 6,0 Gb/s con chip Intel® Z77 con funciones RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología Intel Smart Response), NCQ, AHCI y de “Hot Plug” (conexión en caliente)- 2 x conectores SATA3 de 6,0 Gb/s con chip ASMedia ASM1061 con funciones NCQ, AHCI y de “Hot Plug” (conexión en caliente) (los puertos SATA3_A1 y eSATA3 son compartidos)

USB 3.0 - 2 x puertos USB 3.0 traseros de Intel® Z77, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s- 2 x puertos USB 3.0 traseros de ASMedia ASM1042 compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos USB 3.0) de Intel® Z77, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s

Conectores - 4 x conexiones SATA2, admiten una velocidad de transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología Intel Smart Response), NCQ, AHCI y de Hot Plug- 4 x conexiones SATA3, admiten una velocidad de transferencia de datos de hasta 6,0Gb/s- 1 x Cabezal de Módulo Infrarrojos- 1 x Base de conexiones del módulo de infrarrojos para el consumidor- 1x En-tête de port COM- 1 x cabecera HDMI_SPDIF- 1 x cabecera de indicador LED de encendido- Conector de ventilador de CPU / chasis / alimentación- 24-pin cabezal de alimentación ATX- 8-pin conector de ATX 12V power- Conector de audio de panel frontal- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales)- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)- 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

Conmutador - 1 x conmutador de borrado de memoria CMOS con rápido indicador LED- 1 x conmutador de encendido con indicador LED- 1 x conmutador de reinicio con indicador LED

BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI- Soporta “Plug and Play”- ACPI 1.1 compliance wake up events- Soporta “jumper free”

- Soporta SMBIOS 2.3.1- Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT,VCCSA Voltage

CD de soport - Controladores, utilidades, software de antivirus (versión deprueba), Prueba de CyberLink MediaEspresso 6.5, Conjuntomultimedia ASRock MAGIX - OEM

Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 9)Única - ASRock Instant Boot- ASRock Instant Flash (vea ATENCIÓN 10)- ASRock APP Charger (vea ATENCIÓN 11)- ASRock SmartView (vea ATENCIÓN 12)- ASRock XFast USB (vea ATENCIÓN 13)- ASRock XFast LAN (vea ATENCIÓN 14)- ASRock XFast RAM (vea ATENCIÓN 15)- ASRock Crashless BIOS (vea ATENCIÓN 16)- Lucid Virtu Universal MVP (vea ATENCIÓN 17)* Lucid Virtu Universal MVP sólo se soporta conprocesadores con GPU integrada.- Amplificador Híbrido:- Stepless control de frecuencia de CPU(vea ATENCIÓN 18)- ASRock U-COP (vea ATENCIÓN 19)- Protección de Falla de Inicio (B.F.G..)- Opción de refrigeración combinada (C.C.O.)(vea ATENCIÓN 20)- Indicador LED nocturno

Monitor - Sensibilidad a la temperatura del procesadorHardware - Sensibilidad a la temperatura de la placa madre- Taquímetros de los ventiladores del procesador y del CPU /chasis / alimentación- Ventilador silencioso del procesador y el chasis (ajusteautomático de la velocidad del ventilador del chasis enfunción de la temperatura del procesador)- Control de ajuste de la velocidad del ventilador de la CPU /chasis- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft® Windows® 7 / 7 64 bits /VistaTM / VistaTM 64 bits / XP / XP 64 bits (vea ATENCIÓN 21)

Certificaciones - FCC, CE, WHQL- Cumple con la directiva ErP/EuP (se requiere una fuente dealimentación que cumpla con la directiva ErP/EuP)(vea ATENCIÓN 22)

* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

ATENCIÓN!

1. Por favor consulte página 60 del Manual del Usuario en el soporte CD sobre la configuración de Hyper-Threading Technology.
2. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes de implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer la guía de instalación de módulos de memoria en la página 17 para su correcta instalación.
3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe ser inferior a 4GB para que el sistema pueda funcionar bajo Windows ^® 7 / Vista ^TM / XP. Para equipos con Windows ^® OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la memoria que no puede usar Windows ^® .
4. Además, solamente la ranura PCIE2 y PCIE3 admite la velocidad Gen 3. Para conseguir que PCI Express funcione a una velocidad Gen 3, debe instalar la CPU Ivy Bridge. Si instala la CPU Sandy Bridge, PCI Express solamente funcionará a velocidad PCI Express Gen 2.
5. El tamaño de la memoria compartido máximo es definido por el vendedor del chipset y está conforme al cambio. Por favor compruebe el Web site de Intel ^® para la información más última.
6. Puede elegir entre dos de los tres monitores solamente. Los monitores D-Sub, DVI-D y HDMI no se pueden habilitar al mismo tiempo. Además, con el adaptador DVI a HDMI, el puerto DVI-D puede admitir las mismas funciones que el puerto HDMI.
7. Las funciones xvYCC y Deep Color solamente se admiten con el sistema operativo Windows ^® 7 de 64 bits/7. El modo Deep Color solamente se habilitará si la pantalla admite 12 bpc en EDID. HBR se admite en Windows ^® 7 64 bits / 7 / Vista ^TM 64 bits / Vista ^TM .

8. Para la entrada de micrófono, esta placa madre ofrece soporte para modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta.

9. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware, control de ventiladores, función de aumento de la velocidad del reloj, DNA OC y IES. La función de supervisión de hardware, muestra las principales lecturas del sistema. La función de control de los ventiladores, muestra la velocidad y la temperatura de los ventiladores y permite ajustarlas. La función de aumento de la velocidad del reloj, permite aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo del sistema. La función DNA OC permite guardar la configuración OC como un perfil y compartirla con sus amigos. Después, sus amistados pueden cargar el perfil OC en sus propios sistemas para obtener la misma configuración OC. En el protector de energía inteligente (IES, Intelligent Energy Saver), el regulador de voltaje puede reducir el número de fases de salida para mejorar la eficiencia cuando los núcleos de la CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite nuestro sitio Web para obtener los procedimientos de funcionamiento de ASRock Extreme Tuning Utility (AXTU). Sitio Web de ASRock: http://www.asrock.com

10. ASRock Instant Flash es una utilidad de programación del BIOS que se encuentra almacenada en la memoria Flash ROM. Esta sencilla herramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows®. Gracias a esta utilidad, sólo necesitará pulsar durante la fase POST o pulsar para acceder al menú de configuración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad flash USB, unidad de disco flexible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco flexible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad flash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12.

11. Si desea una forma más rápida y menos limitada de cargar sus dispositivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock ha creado una fantástica solución para usted: ASRock APP Charger. Simplemente mediante la instalación del controlador de APP Charger, podrá cargar su iPhone de forma mucho más rápida que antes, hasta un 40%, desde su equipo. ASRock APP Charger le permite cargar de forma rápida muchos dispositivos de Apple simultáneamente e incluso podrá continuar la carga cuando su PC entre en modo de espera (S1), suspendido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes. Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

12. SmartView, una nueva función el explorador de Internet, es la página de inicio inteligente para IE que combina los sitios Web más visitados, su historial, sus amigos de Facebook y su fuente de noticias en una vista mejorada para disfrutar de una experiencia en Internet más personal. Las placas base ASRock están exclusivamente equipadas con la utilidad SmartView que le ayuda a seguir en contacto con sus amigos sobre la marcha. Para utilizar la función SmartView asegúrese de que la versión de su sistema operativo es Windows 7 / 7 64 bits / Vista™ / Vista™ 64 bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp

13. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.
14. ASRock XFast LAN proporciona un acceso a Internet más rápido, que incluye las ventajas que se indican a continuación. Priorización de aplicaciones LAN: Puede configurar la prioridad de las aplicaciones de forma ideal y/o agregar nuevos programas. Menor latencia en los juegos: Después de aumentar la prioridad de los juegos en línea, se puede reducir la latencia en los mismos. Gestionar el tráfico: Puede ver vídeo en alta definición de Youtube y descargar archivos simultáneamente. Análisis de sus datos en tiempo real: Con la ventana de estado, puede reconocer fácilmente qué transmisiones en secuencias se están transfiriendo actualmente.
    15 ASRock XFast RAM es una nueva función incluida en ASRock Extreme Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que no se puede utilizar con procesadores de 32 bits en sistemas operativos Windows®. ASRock XFast RAM acorta el tiempo de carga de los sitios Web visitados con anterioridad, lo que permite navegar por Internet mucho más rápido que nunca. Además, también aumenta la velocidad de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es que reduce la frecuencia de acceso a las unidades de estado sólido (SSD) o las unidades de disco duro (HDD), lo que prolonga el período de vida útil de las mismas.
15. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crashless BIOS finalizará de manera automática el proceso de actualización una vez se restablezca en suministro de energía. Tome en cuenta que los archivos del BIOS deben colocarse en el directorio raíz de su disco USB. Sólo los puertos USB 2.0 soportan esta función.
16. VIRTU Universal MVP incluye las funciones básicas de la tecnología Virtu Universal, que virtualiza la GPU integrada y la GPU discreta para obtener las mejores de las funcionalidades. También incluye Virtual Vsync™, que proporciona una calidad visual sin concesiones. Con las ventajas añadidas de la tecnología HyperFormance, VIRTU Universal MVP mejora el rendimiento de los juegos reduciendo inteligentemente las tareas de representación redundantes en el flujo entre la CPU, la GPU y la pantalla.
17. SmartView, una nueva función el explorador de Internet, es la página de inicio inteligente para IE que combina los sitios Web más visitados, su historial, sus amigos de Facebook y su fuente de noticias en una vista mejorada para disfrutar de una experiencia en Internet más personal. Las placas base ASRock están exclusivamente equipadas con la utilidad
    SmartView que le ayuda a seguir en contacto con sus amigos sobre la marcha. Para utilizar la función SmartView asegúrese de que la versión de su sistema operativo es Windows ^® 7 / 7 64 bits / Vista ^TM / Vista ^TM 64 bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp
18. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.
19. ASRock XFast LAN proporciona un acceso a Internet más rápido, que incluye las ventajas que se indican a continuación. Priorización de aplicaciones LAN: Puede configurar la prioridad de las aplicaciones de forma ideal y/o agregar nuevos programas. Menor latencia en los juegos: Después de aumentar la prioridad de los juegos en línea, se puede reducir la latencia en los mismos. Gestionar el tráfico: Puede ver vídeo en alta definición de Youtube y descargar archivos simultáneamente. Análisis de sus datos en tiempo real: Con la ventana de estado, puede reconocer fácilmente qué transmisiones en secuencias se están transfiriendo actualmente.
    15 ASRock XFast RAM es una nueva función incluida en ASRock Extreme Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que no se puede utilizar con procesadores de 32 bits en sistemas operativos Windows®. ASRock XFast RAM acorta el tiempo de carga de los sitios Web visitados con anterioridad, lo que permite navegar por Internet mucho más rápido que nunca. Además, también aumenta la velocidad de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es que reduce la frecuencia de acceso a las unidades de estado sólido (SSD) o las unidades de disco duro (HDD), lo que prolonga el período de vida útil de las mismas.
20. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crashless BIOS finalizará de manera automática el proceso de actualización una vez se restablezca en suministro de energía. Tome en cuenta que los archivos del BIOS deben colocarse en el directorio raíz de su disco USB. Sólo los puertos USB 2.0 soportan esta función.

21. VIRTU Universal MVP incluye las funciones básicas de la tecnología Virtu Universal, que virtualiza la GPU integrada y la GPU discreta para obtener las mejores de las funcionalidades. También incluye Virtual Vsync™, que proporciona una calidad visual sin concesiones. Con las ventajas añadidas de la tecnología HyperFormance, VIRTU Universal MVP mejora el rendimiento de los juegos reduciendo inteligentemente las tareas de representación redundantes en el flujo entre la CPU, la GPU y la pantalla.

22. Aunque esta placa base ofrece un control complete, no es recomendable forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.

23. Cuando la temperatura de CPU está sobre-elevada, el sistema va a apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.
24. La opción de refrigeración combinada (C.C.O.) representa una opción flexible que puede adaptarse a tres tipos de disipador de CPU diferentes, correspondientes a los zócalos LGA 775, LGA 1155 y LGA 1156.
    Recuerde que no es posible el uso de todos los ventiladores para CPU 775 y 1156.
25. ASRock XFast RAM no se admite en Microsoft® Windows® XP / XP 64 bits. Las tecnologías Intel® Smart Connect y puertos Intel® USB 3.0 no se admite en Microsoft® Windows® Vista™ / Vista™ 64 bits / XP / XP 64 bits.
26. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es una disposición regulada por la Unión Europea para establecer el consumo total de energía de un sistema. Según la disposición EuP, la alimentación de CA total para el sistema completo ha de ser inferior a 1,00W en modo apagado. Para cumplir con el estándar EuP, se requieren una placa base y una fuente de alimentación que cumplan con la directiva EuP. Según las directrices de Intel, una fuente de alimentación que cumpla con la directiva EuP debe satisfacer el estándar, es decir, la eficiencia de energía de 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimentación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles.

1.3 Setup de Jumpers

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está "Short". No habiendo jumper cap sobre los pins, el jumper está "Open". La ilustración muestra un jumper de 3 pins cuyo pin 1 y pin 2 están "Short".

Restablecimiento de la CMOS

Nota: CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los parámetros del sistema y restablecer la configuración predeterminada de los mismos, apague el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita.

El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS.

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provocará un daño permanente en la placa base.

Conexiones de serie ATA2 Estas cuatro conexiones de

(SATA2_2_3: vea p.2, N. 13) serie ATA2 (SATA2) admiten SATA2_3 SATA2_2 (SATA2_4_5: vea p.2, N. 14) cables SATA para dispositivos de almacenamiento internos. La interfaz SATA2 actual permite una velocidad de transferencia de 3.0 Gb/s.

Conexiones de serie ATA3 Estas cuatro conexiones de

(SATA3 A0 A1:vea n 2 N 11) serie ATA3 (SATA3) admiten

(SATA3_A0_A1_Vca_p.2, N. H) SENE ATPG (SATA3) auditor

(SATA3_0_1: vea p.2, N. 12) cables SA HA para dispositivos

de almacenamiento internos. La interfaz SATA2 / SATA3 actual permite una velocidad de ^SATA3_1 transferencia de 6.0 Gb/s. Si instala la unidad de disco duro en el puerto eSATA3 situado en la E/S posterior, el conector SATA3_A1 interno no funciona rá.

Cable de datos de Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser

(Opcional) conectado con el disco duro de

SATA / SATA2 / SATA3 o el conectador de SATA2 / SATA3 en esta placa base.

Cabezal USB 2.0 Además de dos puertos USB

(9-pin USB2_3) 2.0 predeterminados en el

(vea p.2, N. 26) panel de E/S, hay tres bases de

conexiones USB 2.0 en esta placa base. Cada una de estas bases de convexiones admita USB PWR

Cabezal USB 3.0 Además de cuatro puertos 3.0

(19-pin USB3_4_5) predeterminados situados en el

(vea p.2, N. 9) panel E/S encontrara una

cabecera USB 3.0 en esta GND -OIO -IntA_P5_SSTX placa base. Esta cabecera USB GND

3.0 admiten dos puertos USB

3.0.

Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo

(5-pin IR1) infrarrojos de transmisión y

(vea p.2, N. 30) recepción wireless op

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede printar para conectar

(4-pin CIR1)

(vea p.2, N. 27)

receptor remoto.

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal MRS RET OUT RET

(9-pin HD_AUDIO1) que permite conexión y control

(vea p.2, N. 31) conveniente de aparatos de

Audio.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera:
   A. Conecte Mic_IN (MIC) a MIC2_L.
   B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
   C. Conecte Ground (GND) a Ground (GND).
   D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC'97.
   E. Activación del micrófono frontal.
   En sistemas operativos Windows ^® XP / XP 64-bit:
   Seleccione "Mixer" (Mezclador). Seleccione "Recorder" (Grabadora).
   A continuación, haga clic en "FrontMic" (Micrófono frontal).
   En sistemas operativos Windows ^® 7 / 7 64-bit / Vista ^TM / Vista ^TM 64-bit:
   Acceda a la ficha "FrontMic" (Micrófono frontal) del panel de control
   Realtek. Ajuste la posición del control deslizante "Recording Volume"
   (Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1) dunciones de panel fron

(vea p.2, N. 20) sistema.

frontal de P1D- GND GND DUVMY RESET# GND HDLED- HOLED I

Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede configurar la forma de apagar su sistema mediante el interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S1/S3. El LED se apaga cuando el sistema se encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis

(4-pin SPEAKER1) su cabezal.

(vea p.2, N. 17)

Conecte el altavoz del chasis a

Cabecera de indicador Conecte el indicador LED de

LED de encendido encendido del chasis a esta

(3-pin PLED1) cabecera para conocer el

(vea p.2, N. 19) estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1/S3. El indicador

LED se apagará en los estados

S4 o S5 (apagado).

Conectores de ventilador de Por favor, conecte los cables

chasis / alimentación del ventilador a los conectores

(4-pin CHA_FAN1)

(vea p.2, N. 22)

(3-pin CHA_FAN2)

(vea p.2, N. 38)

(3-pin CHA_FAN3)

(vea p.2, N. 39)

(3-pin PWR_FAN1)

(vea p.2, N. 4)

de ventilador, haciendo coincidir el cable negro con la patilla de masa. CHA_FAN1, CHA_FAN2

y CHA FAN3 admiten control de ventilador.

PWR_FAN_SPEED

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y CPU FAN SPEED -12V

(4-pin CPU_FAN1) haga coincidir el cable negro

(vea p.2, N. 3) con el conector de tierra

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad de ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto

1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

(3-pin CPU_FAN2)

(vea p.2, N. 5)

Cabezal de alimentación ATX Conente la fuente de

(24-pin ATXPWR1) alimentación ATX a su cabezal.

(vea p.2, N. 8)

A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

Instalación de una Fuente de Alimentación ATX de 20 Pins

12 24 1 13

Cabezal de alimentación ATX 12V Conecte la fuente de

(8-pin ATX12V1)

(vea p.2, N. 1)

alimentación ATX 12V a su cabezal.

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V, puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir un

(vea p.2, N. 28)

ir un DDTR#1 DDS## CC-S#1 I IIR## ??T$# CN# IIXD# DCD#1

módulo de puerto COM.

Cabecera HDMI SPDIF Cabecera HDMI SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin) una salida SPDIFla tarjeta

(vea p.2, N. 29) VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

cabecera.

1.5 Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encendido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien borrar el contenido de la memoria CMOS.

Conmutador de encendido(PWRBTN)(vea p.2, N. 18)		El conmutador de reinicio es un conmutador rápido que permite al usuario reiniciar rápidamente el sistema.
Conmutador de reinicio(RSTBTN)(vea p.2, N. 16)		El conmutador de borrado de memoria CMOS es un conmutador rápido que permite al usuario borrar rápidamente el contenido de la memoria CMOS.
Conmutador de borrado de memoria CMOS(CLRCBTN)(vea p.3, N. 13)		El conmutador de encendido es un conmutador rápido que permite al usuario encender / apagar rápidamente el sistema.

2. BIOS Información

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete o para entrar en la BIOS. Sí usted no oprime ninguna tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS después del POST, por favor reinicie el sistema apretando + + , o apretando el botón Reset en el panel del ordenador. Para información detallada sobre como configurar la BIOS, por favor refiérase al Manual del Usuario (archivo PDF) contenido en el CD.

3. Información de Software Support CD

Esta placa-base soporta diversos tipos de sistema operativo Windows®: 7 / 7 64 bits / Vista™ / Vista™ 64 bits / XP / XP 64 bits. El CD de instalación que acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y configurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora.

Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el archivo "ASSETUP.EXE" para iniciar la instalación.

1. Введение
