Tipo di prodotto	Scheda madre ATX
Marca	ASRock
Modello	Z77 Extreme4
Dimensioni	30,5 cm x 21,8 cm (12,0 x 8,6 pollici)
Socket CPU	LGA1155
Processori supportati	Intel Core i7 / i5 / i3 di 2a e 3a generazione
Chipset	Intel Z77
Memoria	4 x DDR3, fino a 32 GB, DDR3 2800+ (OC) / 2400(OC) / 2133(OC) / 1866(OC) / 1600 / 1333 / 1066
Slot di espansione	2 x PCIe 3.0 x16 (x16/x8 o x8/x8), 2 x PCIe 2.0 x1, 2 x PCI
Grafica integrata	Intel HD Graphics, uscite D-Sub, DVI-D, HDMI (risoluzione max. 1920x1200 @ 60Hz per HDMI e DVI, 2048x1536 @ 75Hz per D-Sub)
Audio	Audio HD 7.1 canali (Realtek ALC898), supporto audio Premium Blu-ray
Rete	Gigabit LAN (Broadcom BCM57781), supporto PXE
Archiviazione	4 x SATA3 (6 Gb/s), 4 x SATA2 (3 Gb/s), 1 x eSATA3 (tramite ASMedia ASM1061)
USB	4 x USB 3.0 posteriori (2 Intel, 2 ASMedia), 2 x USB 2.0 posteriori, connettori per 6 porte USB 2.0 aggiuntive e 2 porte USB 3.0 frontali
BIOS	64 Mb AMI UEFI con interfaccia grafica
Alimentazione	Connettore ATX a 24 pin e 8 pin 12V
Funzioni principali	Supporto CrossFireX e SLI, RAID (0,1,5,10), Intel Rapid Storage e Smart Response, ASRock XFast USB/LAN/RAM, Crashless BIOS, UEFI
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare liquidi e polvere. Maneggiare con cura per evitare scariche elettrostatiche.
Sicurezza	Non overcloccare oltre i limiti raccomandati. In caso di surriscaldamento della CPU, il sistema si spegne automaticamente. Utilizzare un'alimentazione conforme agli standard ErP/EuP.
Parti di ricambio e riparabilità	Cavi SATA opzionali, pannello I/O, scheda SLI ASRock. Le riparazioni devono essere effettuate da un professionista.
Informazioni generali	Garanzia e supporto tecnico tramite il sito web ASRock (http://www.asrock.com).

Domande frequenti - Z77 Extreme4 ASROCK

Quali processori sono compatibili con la scheda madre ASRock Z77 Extreme4?

La scheda madre supporta i processori Intel Core i7, i5 e i3 di 2a e 3a generazione su socket LGA1155. È compatibile con la tecnologia Intel Turbo Boost 2.0 e Hyper-Threading. Sono supportati anche i processori della serie K (sbloccati).

Qual è la memoria massima supportata?

La scheda madre dispone di 4 slot DIMM DDR3 e supporta fino a 32 GB di memoria di sistema. È compatibile con frequenze di 2800+ MHz in overclock, 2400, 2133, 1866, 1600, 1333 e 1066 MHz. Supporta i profili Intel XMP 1.3/1.2.

Come cancellare il CMOS sull'ASRock Z77 Extreme4?

È possibile cancellare il CMOS utilizzando il jumper CLRCMOS1 o l'interruttore di cancellazione CMOS sul pannello posteriore. Per utilizzare il jumper, spegnere il computer, scollegare il cavo di alimentazione, attendere 15 secondi, quindi cortocircuitare i pin 2 e 3 per 5 secondi. L'interruttore consente una cancellazione rapida senza aprire il case.

Come aggiornare il BIOS dell'ASRock Z77 Extreme4?

La scheda madre supporta ASRock Instant Flash, un'utility integrata nella memoria Flash ROM. Posizionare il file BIOS su una chiavetta USB formattata in FAT32/16/12, quindi premere il tasto durante il POST o entrare nel BIOS e utilizzare lo strumento Instant Flash. Questo metodo non richiede un sistema operativo.

Quante porte USB 3.0 sono disponibili?

Il pannello posteriore integra 4 porte USB 3.0 (2 controllate dal chipset Intel Z77, 2 dal controller ASMedia ASM1042). Inoltre, un connettore USB 3.0 interno consente di aggiungere 2 porte USB 3.0 frontali, portando il totale a 6 porte USB 3.0 utilizzabili.

Come configurare un RAID con questa scheda madre?

I connettori SATA3 controllati dal chipset Intel Z77 supportano le modalità RAID 0, 1, 5, 10 nonché Intel Rapid Storage e Intel Smart Response. Per configurare il RAID, entrare nel BIOS, impostare la modalità SATA su RAID, quindi utilizzare l'utility Intel RAID Option ROM all'avvio (Ctrl+I). Le porte SATA3 ASMedia non supportano il RAID.

Cos'è la tecnologia ASRock XFast RAM?

ASRock XFast RAM è una funzione integrata nell'utility ASRock Extreme Tuning Utility (AXTU). Consente di utilizzare lo spazio di memoria non accessibile dai sistemi operativi a 32 bit per accelerare le applicazioni. Ciò riduce i tempi di caricamento dei siti Web e migliora le prestazioni di software come Adobe Photoshop. Inoltre, diminuisce la frequenza di accesso a SSD/HDD, prolungandone la durata.

Come overcloccare il processore con l'ASRock Z77 Extreme4?

La scheda madre offre diverse opzioni di overclock: tramite il BIOS è possibile regolare frequenze e tensioni della CPU, della GPU integrata e della memoria. L'utility ASRock Extreme Tuning Utility (AXTU) consente un overclock software con profili. Attenzione: l'overclock comporta rischi e può danneggiare l'hardware. Utilizzare sistemi di raffreddamento adeguati.

Quali sistemi operativi sono supportati?

La scheda madre supporta Microsoft Windows 7, Windows 7 a 64 bit, Windows Vista, Windows Vista a 64 bit, Windows XP e Windows XP a 64 bit. Nota che alcune funzionalità come ASRock XFast RAM non sono supportate su Windows XP, e le porte USB 3.0 Intel richiedono Windows 7 o superiore.

Come installare i driver della scheda madre?

Inserire il CD di assistenza fornito con la scheda madre. Il menu principale appare automaticamente se l'opzione 'Autorun' è attivata. In caso contrario, eseguire il file ASSETUP.EXE nella cartella BIN del CD. Seguire le istruzioni per installare i driver del chipset, audio, rete e le utility ASRock.

MANUALE UTENTE Z77 Extreme4 ASROCK

LED di accensione Collegare il LED di accensione

(PLED1 br. 3) chassi per indicare lo stato di

(voir p.2 Nr. 19) alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. II

LED è spento in stato S4 o S5

(spegnimento).

Grazie per aver scelto una scheda madre ASRock Z77 Extreme4, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.

Questa Guida Rapida all'Installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell'assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando.

1.1 Contenuto della confezione

Scheda madre ASRock Z77 Extreme4

Guida di installazione rapida ASRock Z77 Extreme4

CD di supporto ASRock Z77 Extreme4

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

Un scheda ASRock SLI_Bridge_2S

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows ^® 7 / 7 64-bit / Vista ^™ / Vista ^™ 64-bit, si consiglia di impostare l'opzione BIOS in Storage Configuration (Configurazione di archiviazione) sulla modalità AHCI. Per l'impostazione BIOS, fare riferimento a "User Manual" (Manuale dell'utente) nel CD di supporto per dettagli.

1.2 Specifiche

Piattaforma - ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm- Design Premium Gold Capacitor (condensatori a polimeri conduttivi di altissima qualità 100% made in Japan)

Processore - Supporta Intel® CoreTM i7 / i5 / i3 di 3a e 2a generazione in un pacchetto LGA1155- Design Digi Power- Struttura di fase con alimentazione 8 + 4- Supporto della tecnologia Intel® Turbo Boost 2.0- Supporta CPU unlocked serie K- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1)- Supporta tecnologia Intel® Rapid Start Technology e Smart Connect Technology con CPU Intel® Ivy Bridge

Chipset - Intel® Z77

Memoria - Supporto tecnologia Dual Channel Memory(vedi ATTENZIONE 2)- 4 x slots DDR3 DIMM- Supporto DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, momoria senza buffer- Capacità massima della memoria di sistema: 32GB(vedi ATTENZIONE 3)- Supporto di Intel® XMP (Extreme Memory Profile)1.3/1.2

Slot di - 2 x alloggiamenti PCI Express 3.0 x16 (PCIE2/PCIE3: singolo espansione a 16 (PCIE2) / x8 (PCIE3) oppure doppio a x8 / x8)(vedi ATTENZIONE 4)* PCIE 3.0 è supportato soltanto con la CPU Intel® Ivy Bridge. Con la CPU Intel® Sandy Bridge, supporta solamente PCIE 2.0.- 2 x Alloggio PCI Express 2.0 x1- 2 x Alloggio PCI- Supporto di AMD Quad CrossFireXTM e CrossFireXTM- Supporto di NVIDIA® Quad SLITM e SLITM

VGA su scheda* Le uscite Intel® HD Graphics Built-in Visuals e VGA possono essere supportate solo con processori dotati di GPU integrata.- Supporta Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 2500/4000, Intel® Advanced Vector Extensions (AVX)- Pixel Shader 5.0, DirectX 11 con CPU Intel® Ivy Bridge, Pixel Shader 4.1, DirectX 10.1 con CPU Intel® Sandy Bridge

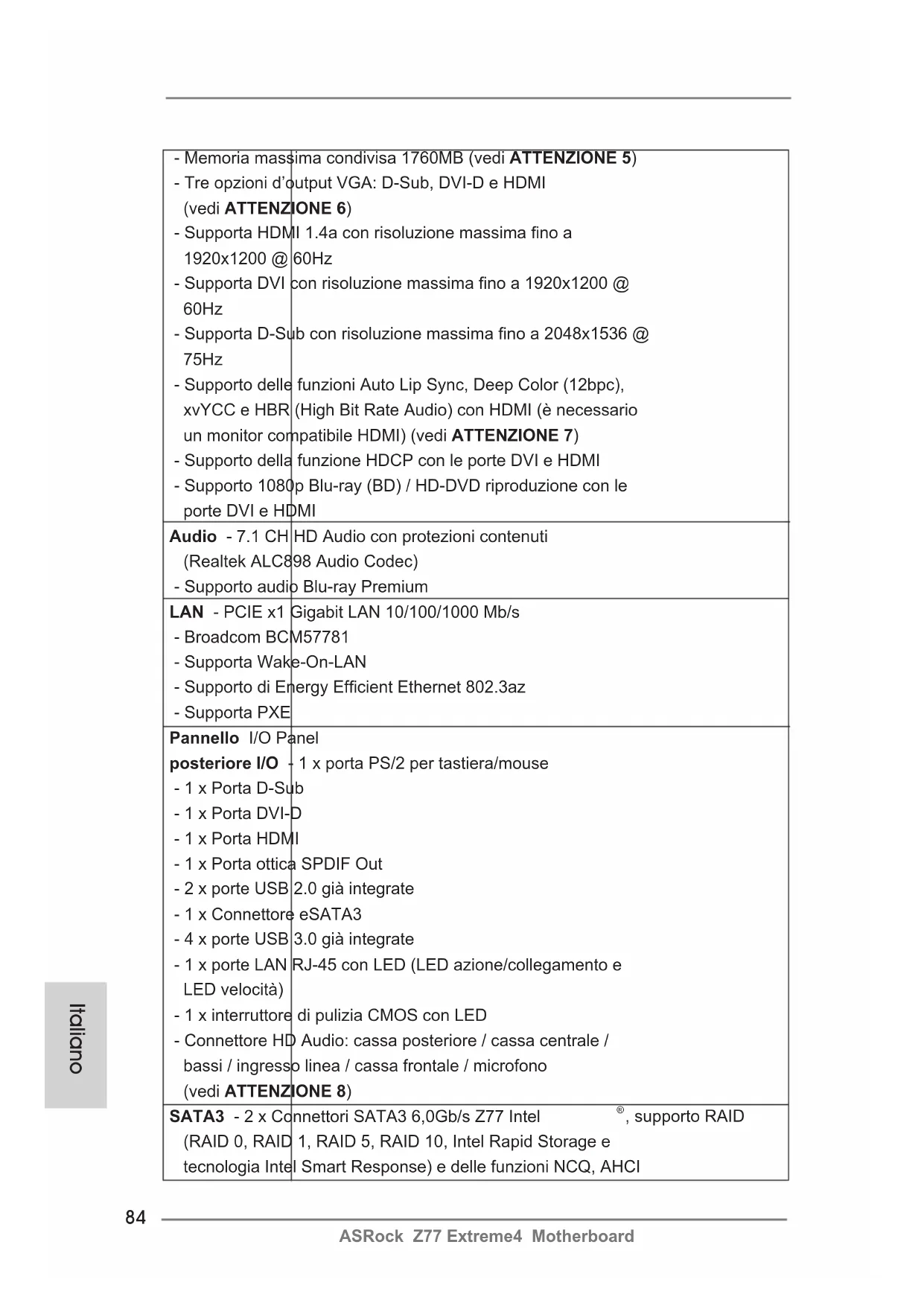

- Memoria massima condivisa 1760MB (vedi ATTENZIONE 5)- Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI(vedi ATTENZIONE 6)- Supporta HDMI 1.4a con risoluzione massima fino a 1920x1200 @ 60Hz- Supporta DVI con risoluzione massima fino a 1920x1200 @ 60Hz- Supporta D-Sub con risoluzione massima fino a 2048x1536 @ 75Hz- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor compatibile HDMI) (vedi ATTENZIONE 7)- Supporto della funzione HDCP con le porte DVI e HDMI- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le porte DVI e HDMI

Audio - 7.1 CH HD Audio con protezioni contenuti(Realtek ALC898 Audio Codec)- Supporto audio Blu-ray Premium

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Broadcom BCM57781- Supporta Wake-On-LAN- Supporto di Energy Efficient Ethernet 802.3az- Supporta PXE

Pannello I/O Panelposteriore I/O - 1 x porta PS/2 per tastiera/mouse- 1 x Porta D-Sub- 1 x Porta DVI-D- 1 x Porta HDMI- 1 x Porta ottica SPDIF Out- 2 x porte USB 2.0 già integrate- 1 x Connettore eSATA3- 4 x porte USB 3.0 già integrate- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)- 1 x interruttore di pulizia CMOS con LED- Connettore HD Audio: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono(vedi ATTENZIONE 8)

SATA3 - 2 x Connettori SATA3 6,0Gb/s Z77 Intel® , supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e tecnologia Intel Smart Response) e delle funzioni NCQ, AHCIe “Hot Plug”- 2 x Connettori delle funzioni NCQ, AHCI e “Hot Plug” (il connettore SATA3_A1 è condiviso con la porta eSATA3)

USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controllerIntel® Z77, supporto di USB 1.0/2.0/3.0 fino a 5Gb/s- 2 x porte USB 3.0 posteriori amministrate dal controllerASMedia ASM1042, supporto di USB 1.0/2.0/3.0 fino a 5Gb/s- 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0)amministrato dal controller Intel® Z77, supporto diUSB 1.0/2.0/3.0 fino a 5Gb/s

Connettori - 4 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e tecnologia Intel Smart Response) e delle funzioni NCQ, AHCI e Hot Plug- 4 x connettori SATA3 6.0Go/s- 1 x Collettore modulo infrarossi- 1 x Connettore modulo infrarosso consumer- 1 x collettore porta COM- 1 x connettore HDMI_SPDIF- 1 x LED di accensione- Connettore CPU/Chassis/potenza Alimentazione ventola- 24-pin collettore alimentazione ATX- 8-pin connettore ATX 12V- Connettore audio sul pannello frontale- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)- 1 x Dr. Debug (LED debug con 7 segmenti)

Interruttore - 1 x interruttore pulizia CMOS con LEDrapido - 1 x interruttore di alimentazione con LED- 1 x interruttore di reset con LED

BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto- Supporta “Plug and Play”- Compatibile con ACPI 1.1 wake up events- Supporta jumperfree- Supporta SMBIOS 2.3.1- Regolazione multi-voltaggio CPU Core, IGPU, DRAM, 1.8VPLL, VTT, VCCSA

CD di - Driver, Utilità, Software AntiVirus (versione di prova), supporto CyberLink MediaEspresso 6.5 Trial, Suite multimedialesASRock MAGIX - OEM

Caratteristica speciale - ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 10)- Caricatore ASRock APP Charger (vedi ATTENZIONE 11)- ASrock SmartView (vedi ATTENZIONE 12)- ASRock XFast USB (vedi ATTENZIONE 13)- ASRock XFast LAN (vedi ATTENZIONE 14)- ASRock XFast RAM (vedi ATTENZIONE 15)- ASRock Crashless BIOS (vedi ATTENZIONE 16)- Lucid Virtu Universal MVP (vedi ATTENZIONE 17)* Lucid Virtu Universal MVP può essere supportato solo con processori dotati di GPU integrata.- Booster ibrido:- Stepless control per frequenza del processore (vedi ATTENZIONE 18)- ASRock U-COP (vedi ATTENZIONE 19)- Boot Failure Guard (B.F.G.)- Opzione C.C.O. (Combo Cooler Option) (vedi ATTENZIONE 20)- LED notturno

Monitoraggio - Sensore per la temperatura del processoreHardware - Sensore temperatura scheda madre- Indicatore di velocità per la ventola del CPU/Chassis/potenzaAlimentazione- Ventola CPU/Chassis silenziosa (permette la regolazione automatica della ventola dello chassis in base alla temperatura della CPU)- Ventola CPU/chassis con controllo di varie velocità- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibilità - Microsoft® Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit / XP / SO XP 64 bit (vedi ATTENZIONE 21)

Certificazioni - FCC, CE, WHQL- Predisposto ErP/EuP (è necessaria l'alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 22)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l'applicazione della tecnologia Untied Overclocking Technology, oppure l'uso di strumenti di overclocking forniti da terzi. L'overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall'overclocking.

ATTENZIONE!

1. Per il settaggio della "Tecnologia Hyper-Threading", per favore controllare pagina 60 del Manuale dell'utente all'interno del CD di supporto.
2. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all'installazione dei moduli di memoria, a pagina 17, per seguire un'installazione appropriata.
3. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l'accantonamento riservato all'uso del sistema sotto Windows® 7 / Vista™ / XP. Per Windows® OS con CPU 64-bit, non c'è tale limitazione. Si può usare ASRock XFast RAM per fare uso della memoria che Windows® non può utilizzare.
4. Solo lo slot PCIE2 e PCIE3 supporta velocità fino a Gen 3. Per utilizzare PCI Express a velocità Gen 3, bisogna installare la CPU Ivy Bridge. Se si installa la CPU Sandy Bridge, PCI Express opererà soltanto a velocità Gen 2 PCI Express.
5. La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e' soggetta a modificazioni. Prego fare riferimento al sito internet Intel® per le ultime informazioni.
6. Si può solo scegliere di usare due dei tre monitor. I monitor D-Sub, DVID e HDMI non possono essere abilitati contemporaneamente. Inoltre, usando l'adattatore DVI a HDMI la porta DVI-D può supportare le stesse funzioni della porta HDMI.
7. Le funzioni xvYCC e Deep Color sono supportate solo sotto Windows ^® 7 64-bit / 7. La modalità Deep Color sarà abilitata solo se lo schermo supporta la funzione 12bpc in EDID. La funzione HBR è supportata sotto Windows ^® 7 64-bit / 7 / Vista ^TM 64-bit / Vista ^TM .
8. Questa scheda madre supporta l'ingresso stereo e mono per il microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l'uscita audio. Controllare la tavola a pagina 3 per eseguire il collegamento appropriato.

9. L'utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto in uno per regolare varie funzioni del sistema in un'interfaccia facile da usare che include monitoraggio hardware, controllo ventola, overclocking, OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) mostra le letture principali del sistema. Fan Control (Controllo ventola) mostra la velocità e la temperatura che possono essere regolate. Overclocking permette di eseguire l'overclocking della frequenza della CPU per ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare le impostazioni OC come un profilo da condividere con gli amici! Gli amici possono scaricare il profilo OC sul loro sistema operativo per ottenere le stesse impostazioni OC Il regolatore di tensione di IES (Intelligent Energy Saver) può ridurre il numero di fasi d'uscita per migliorare l'efficienza quando i core CPU sono inattivi senza sacrificare le prestazioni di computazione. Vistare il nostro per informazioni sulle procedure operative dell'utilità AXTU (ASRock Extreme Tuning Utility).
   Sito ASRock: http://www.asrock.com

10. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d'aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MS-DOS or Windows®. Con questa utilità, si può premere il tasto durante il POST, oppure il tasto nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell'unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l'unità Flash USB o il disco rigido devono usare il File System FAT32/16/12.

11. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple, come iPhone/iPad/iPod Touch, ASRock ha preparato una soluzione meravigliosa: ASRock APP Charger. Basta installare il driver APP Charger per caricare l'iPhone più rapidamente rispetto al computer, con una velocità maggiore del 40%. ASRock APP Charger permette di caricare simultaneamente molti dispositivi Apple in modo rapido e supporta anche il caricamento continuato quando il PC accede alla modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una volta installato il driver APP Charger si otterranno prodigi e comodità mai avuti prima.

1. SmartView, una nuova funzione di browser Internet, è la pagina iniziale intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di Facebook e il newsfeed in tempo reale in una visione migliorata per una esperienza Internet più personale. Le schede madri ASRock sono dotate in modo esclusivo dell'utility SmartView, che consente di mantenersi sempre in contatto con gli amici. Per utilizzare la funzione SmartView, assicurarsi che la versione del sistema operativo sia Windows® 7 / 7 64 bit / Vista™ / Vista™ 64 bit e che la versione del browser sia IE8. Sito web ASRock: http://www.asrock.com/Feature/SmartView/index.asp
2. ASRock XFast USB può accelerare le prestazioni del dispositivo d'archiviazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

3. ASRock XFast LAN offre un accesso a Internet più veloce, che comprende i seguenti benefici. Priorità alle applicazioni LAN: è possibile configurare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere nuovi programmi. Minore latenza nei giochi: dopo avere impostato la priorità dei giochi su un livello più alto, la latenza dei giochi può essere minore. Configurazione del traffico: è possibile seguire video HD su Youtube e scaricare file contemporaneamente. Analisi in tempo reale dei dati: grazie alla finestra di stato, è possibile riconoscere con facilità quali dati si stanno trasferendo in streaming.

4. ASRock XFast RAM è una nuova funzione inclusa in AXTU (ASRock Extreme Tuning Utility). Utilizza completamente lo spazio che non può essere utilizzato da CPU Windows® 32-bit. ASRock XFast RAM accorcia i tempi di caricamento dei siti visitati in precedenza, rendendo la navigazione più veloce che mai. Inoltre accelera di 5 volte la velocità di Adobe Photoshop. Un altro vantaggio di ASRock XFast RAM è che riduce la frequenza d'accesso alle unità SSD o HDD per allungare la loro durata.

5. ASRock Crashless BIOS permette agli utenti di aggiornare il BIOS senza paura di commettere errori. Se si verifica un blackout durante la procedura di aggiornamento del BIOS, ASRock Crashless BIOS terminerà automaticamente la procedura di aggiornamento del BIOS quando è ripristinata la corrente. Notare che i file del BIOS devono essere collocati nella directory principale del disco USB. Questa funzione è supportata solo dalle porte USB2.0.
6. VIRTU Universal MVP include le funzioni base della tecnologia Virtu Universal, che virtualizza GPU integrata e GPU discreta per funzionalità ottimali. È inoltre dotato di Virtual Vsync™ per una qualità visiva perfetta. Con i vantaggi supplementari della tecnologia HyperFormance, VIRTU Universal MVP migliora le prestazioni nei giochi riducendo in modo intelligente le ridondanti attività di rendering nel flusso tra CPU, GPU e display.
7. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l'overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.
8. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d'alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l'apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.
9. L'opzione C.C.O. (Combo Cooler Option) fornisce la flessibilità di impiegare tre tipi diversi di dispersori di calore CPU, Socket LGA 775, LGA 1155 e LGA 1156. Notare che non possono essere usate tutte le ventole CPU 775 e 1156.
10. ASRock XFast RAM non è supportato da Microsoft ^ Windows ^ XP / XP 64-bit. Tecnologia Intel ^ Smart Connect e porte Intel ^ USB 3.0 non è supportato da Microsoft ^ Windows ^ Vista ^TM / Vista ^TM 64-bit / XP / XP 64-bit.
11. EuP, che sta per Energy Using Product (Prodotto che consuma energia), era una normativa emanata dall'Unione Europea che definiva il consumo energetico del sistema completo. In base all'EuP, l'alimentazione totale del sistema completo deve essere inferiore a 1,00 W quando è spento. Per soddisfare la norma EuP sono necessari un alimentatore e una scheda elettrica predisposti EuP. In base ai suggerimenti Intel l'alimentatore predisposto EuP deve soddisfare lo standard secondo cui l'efficienza energetica in standby di 5 v è più alta del 50% con un consumo di corrente di 100 mA. Per la scelta di un'alimentatore predisposto EuP consigliamo di verificare ulteriori dettagli con il produttore.

1.3 Setup dei Jumpers

L'illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUITATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUITATI" quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 Nr. 15)

Nota: CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare i parametri del sistema sulla configurazione iniziale, spegnere il computer e scollegare il cavo d'alimentazione dalla presa di corrente. Attendere 15 secondi, poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si è completato l'aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l'azzeramento della CMOS. Notare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS.

L'interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del jumper Clear CMOS.

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L'installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

Connettori Serial ATA2 Questi quattro connettori Serial

(SATA2_2_3: vedi p.2 Nr. 13) ATA2 (SATA2) supportano cavi

(SATA2_4_5: vedi p.2 Nr. 14) dati SATA per dispositivi di

immagazzinamento interni.

L'interfaccia SATA2 attuale

permette velocità di

trasferimento dati fino a 3.0

Gb/s.

Serial ATA3 Connectors Questi quattro connettori Serial

(SATA3_A0_A1: vedi p.2 Nr. 11) ATA3 (SATA3) supportano cavi

(SATA3_0_1: vedi p.2 Nr. 12) dati SATA per dispositivi di

immagazzinamento interni.

L'interfaccia SATA3 attuale

permette velocità di

trasferimento dati fino a 6.0

Gb/s. Se si installa l'HD

sulla porta eSATA3 con la

connessione I/O sul retro, il

SATA3_A1 interno non

funziona.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale) di dati SATA può essere

collegata al disco rigido SATA /

SATA2 / SATA3 o al connettore

di SATA2 / SATA3 su questa

cartolina base.

Collettore USB 2.0 Oltre alle due porte USB 2.0

(9-pin USB2_3) predefinite nel pannello ^3 /O, la

(vedi p.2 Nr. 26) scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta

(9-pin USB4_5) due porte USB 2.0.

(vedi p.2 Nr. 25)

USB_PWR P-5 P+6 I GND DU VIMV JSB_PWR P-4 P+2 GND

(9-pin USB6_7)

(vedi p.2 Nr. 24)

USB PWR P+7 P+2 GND DUMMY 1 GND P+6 USB PWR

Collettore USB 3.0 Oltre alle quattro porte USB 3.0

(19-pin USB3_4_5) standard del pannello I/O,

(vedi p.2 Nr. 9) questa scheda madre è dotata

di un header USB 3.0 che GND -O O IMA PS SETX- supporta due porte USB 3.0 -O O IMA PS SETX- GND

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional pe ^TM

(vedi p.2 Nr. 30) la trasmissione e la ricezione senza fili.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1) utilizzato per collegare (vedi p.2 Nr. 27) ricevitore remoto.

Connettore audio sul È un'interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 Nr. 31) dei dispositivi audio J_SENSE OUT2_R MIC2_R MIC2_L

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

E. Per attivare il microfono frontale.

Sistema operativo Windows

^② XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare clic su “FrontMic” (Microfono frontale).

Sistema operativo Windows

^® 7 / 7 64-bit / Vista ^TM / Vista ^TM 64-bit:

Andare alla scheda "FrontMic" (Microfono frontale) del pannello di controllo Realtek. Regolare la voce "Recording Volume" (Volume registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema

(vedi p.2 Nr. 20) pannello frontale.

tema P1D- PWBDIN# GND DUMMY RESET# GND HDLED- HDLED

Collegare l'interruttore d'alimentazione, l'interruttore di ripristino,

l'indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all'assegnazione dei pin definita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d'alimentazione):

Va collegato all'interruttore d'alimentazione del pannello frontale del telaio. Usando l'interruttore d'alimentazione si può configurare il modo in cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all'interruttore di ripristino del pannello frontale del telaio. Premere l'interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all'indicatore di stato d'alimentazione del pannello frontale del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S4 oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruttore d'alimentazione, interruttore di ripristino, LED d'alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l'assegnazione dei fili e dei pin sia fatta corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 17)

LED di accensione Collegare il LED di accensione

(3-pin PLED1) chassi per indicare lo stato di

(vedi p.2 Nr. 19) alimentazione del sistema. II

LED è acceso quando il sistema

è in funzione. II LED continua a

lampeggiare in stato S1/S3. II

LED è spento in stato S4 o S5

(spegnimento).

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 22) facendo combaciare il cavo

nero col pin di terra.

CHA_FAN_SPEED

(3-pin CHA_FAN2) CHA_FAN1, CHA_FAN2

(vedi p.2 Nr. 38) e CHA_FAN3 supportano la

funzione Fan Control.

(3-pin CHA_FAN3)

(vedi p.2 Nr. 39)

(3-pin PWR_FAN1)

(vedi p.2 Nr. 4)

upportano la

CHA FAN SPEED

PWR_FAN_SPEED

Connettore ventolina CPU

(4-pin CPU_FAN1)

(vedi p.2 Nr. 3)

terra.

Collegare il cavo della ventolina CPU a questo connettore e far combaciare il filo nero al pin

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

(3-pin CPU_FAN2)

(vedi p.2 Nr. 5)

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d'alimentazione ATX a questo

(vedi p.2 Nr. 8) connettore.

Con questa scheda madre, c'è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l'alimentatore ATX a 20 pin, collegare l'alimentatore con il Pin 1 e il Pin 13.

Installazione dell'alimentatore ATX a 20 pin

12

Connettore ATX 12 V Collegare un alimentatore ATX

(8-pin ATX12V1) 12 V a questo connettore. (vedi p.2 Nr. 1)

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V, l'unita' puo' ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare

(vedi p.2 Nr. 28)

DDTR#1 ISSR# CC#S# 1 IRR# ?TS# CND TXD1 DCD#1

modulo porta COM.

Header HDMI_SPDIF Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1) uscita audio SPDIF su scheda

(vedi p.2 Nr. 29) HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD. Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

1.5 Interruttori rapidi

Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interruttore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere / spegnere rapidamente o cancellare i valori CMOS.

Interruttore(PWRBTN)(vedi p.2 Nr. 18)		L'interruttore di alimentazione è un interruttore rapido che consente agli utenti di accendere/spegnere rapidamente il sistema.
Interruttore di reset(RSTBTN)(vedi p.2 Nr. 16)		L'interruttore di reset è un interruttore rapido che consente agli utenti di resettare rapidamente il sistema.
Interruttore pulizia CMOS(CLRCBTN)(vedi p.3 Nr. 13)		L'interruttore di pulizia CMOS è un interruttore rapido che consente agli utenti di cancellare velocemente i valori CMOS.

2. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi o durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo + + , o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell'Utente (PDF file) contenuto nel cd di supporto.

3. Software di supporto e informazioni su CD

Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda.

Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.

1. Introducción
