Z77 Extreme4 - 主板 ASROCK - 免费用户手册
免费查找设备手册 Z77 Extreme4 ASROCK PDF格式.
| 产品类型 | ATX主板 |
| 品牌 | 华擎 |
| 型号 | Z77 Extreme4 |
| 尺寸 | 30.5厘米 x 21.8厘米 (12.0 x 8.6英寸) |
| CPU插槽 | LGA1155 |
| 支持的处理器 | Intel Core i7 / i5 / i3 第二代和第三代 |
| 芯片组 | Intel Z77 |
| 内存 | 4 x DDR3, 最高32GB, DDR3 2800+ (OC) / 2400(OC) / 2133(OC) / 1866(OC) / 1600 / 1333 / 1066 |
| 扩展插槽 | 2 x PCIe 3.0 x16 (x16/x8 或 x8/x8), 2 x PCIe 2.0 x1, 2 x PCI |
| 集成显卡 | Intel HD Graphics, 输出 D-Sub, DVI-D, HDMI (最大分辨率 1920x1200 @ 60Hz 对于 HDMI 和 DVI, 2048x1536 @ 75Hz 对于 D-Sub) |
| 音频 | 7.1 CH HD Audio (Realtek ALC898), 支持 Premium Blu-ray 音频 |
| 网络 | 千兆局域网 (Broadcom BCM57781), 支持 PXE |
| 存储 | 4 x SATA3 (6 Gb/s), 4 x SATA2 (3 Gb/s), 1 x eSATA3 (通过 ASMedia ASM1061) |
| USB | 4 x USB 3.0 后面 (2 Intel, 2 ASMedia), 2 x USB 2.0 后面, 用于额外6个USB 2.0端口和2个前置USB 3.0端口的排针 |
| BIOS | 64 Mb AMI UEFI 图形界面 |
| 电源 | 24针ATX电源连接器和8针12V电源连接器 |
| 主要功能 | 支持 CrossFireX 和 SLI, RAID (0,1,5,10), Intel Rapid Storage 和 Smart Response, ASRock XFast USB/LAN/RAM, Crashless BIOS, UEFI |
| 维护与清洁 | 用柔软干布清洁。避免液体和灰尘。小心操作以防静电放电。 |
| 安全 | 不要超过推荐限制进行超频。如果CPU过热，系统自动关闭。使用符合ErP/EuP标准的电源。 |
| 备件与可修复性 | 可选SATA线缆，I/O面板，ASRock SLI卡。维修应由专业人员执行。 |
| 一般信息 | 保修和技术支持通过ASRock网站 (http://www.asrock.com) 提供。 |
常见问题 - Z77 Extreme4 ASROCK
用户关于以下问题的提问 Z77 Extreme4 ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 Z77 Extreme4 - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Z77 Extreme4 品牌 ASROCK.
用户手册 Z77 Extreme4 ASROCK

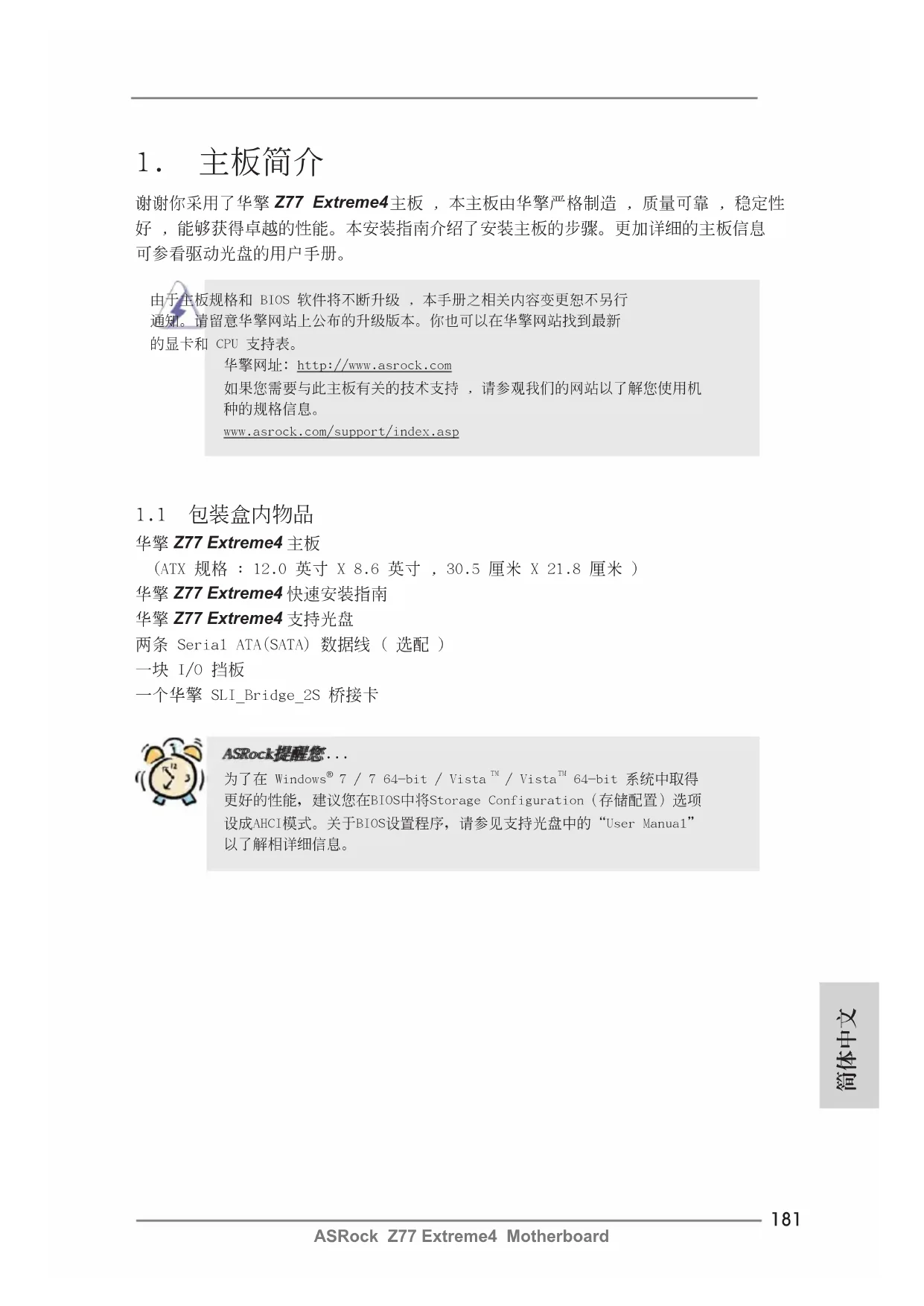

谢谢你采用了华擎 Z77 Extreme4 主板，本主板由华擎严格制造，质量可靠，稳定性好，能够获得卓越的性能。本安装指南介绍了安装主板的步骤。更加详细的主板信息可参看驱动光盘的用户手册。
由于主板规格和BIOS软件将不断升级，本手册之相关内容变更恕不另行通知。请留意华擎网站上公布的升级版本。你也可以在华擎网站找到最新
的显卡和 CPU 支持表。
华擎网址：http://www.asrock.com
如果您需要与此主板有关的技术支持，请参观我们的网站以了解您使用机种的规格信息。
(ATX 规格 : 12.0 英寸 X 8.6 英寸 , 30.5 厘米 X 21.8 厘米 )
华擎 Z77 Extreme4 快速安装指南
华擎 Z77 Extreme4 支持光盘
两条 Serial ATA(SATA) 数据线（选配）
一块 I/O 挡板
一个华擎 SL1_Bridge_2S 桥接卡
ASRock提醒您...
为了在 Windows ^® 7/764-bit/Vista ^TM /Vista ^TM 64-bit 系统中取得更好的性能，建议您在BIOS中将Storage Configuration（存储配置）选项设成AICI模式。关于BIOS设置程序，请参见支持光盘中的“User Manual”以了解相详细信息。
1.2 主板规格
| 架构 - ATX 规格: 12.0 英寸 X 8.6 英寸,30.5 厘米 X 21.8 厘米- 优质镀金电容设计(100% 日制高品质高传导性固态电容) | |
| 处理器 - 支持第三代和二代 Intel® CoreTM i7 / i5 / i3 处理器(LGA1155 针脚)- Digi 电源设计- 8 + 4 电源相位设计- 支持 Intel® Turbo Boost 2.0 技术- 支持 K- 系列解锁的 CPU- 支持 Hyper-Threading 超线程技术(详见警告 1)- 支持 Intel® Ivy Bridge CPU 的 Intel® 快速启动技术和Intel® 智能连接技术 | |
| 芯片组 - Intel® Z77 | |
| 系统内存 - 支持双通道 DDR3 内存技术(见警告 2)- 配备四个 DDR3 DIMM 插槽- 支持 DDR3 2800+(超频)/2400(超频)/2133(超频)/1866(超频)/1600/1333/1066 non-ECC、un-buffered 内存- 最高支持 32GB 系统容量(见警告 3)- 支持 Intel® Extreme Memory Profile(XMP)1.3/1.2 | |
| 扩展插槽 - 2 x PCI Express 3.0 x16 插槽(PCTE2/PCIET3:单插槽 x16(PCIE2)/x8 (PCIE3)或双插槽 x8/x8 模式)(见警告 4)* 使用 Intel® Ivy Bridge CPU 方可支持 PCIE 3.0。若使用Intel® Sandy Bridge CPU,仅支持 PCIE 2.0。- 2 x PCI Express 2.0 x1 插槽- 2 x PCI 插槽- 支持 AMD Quad CrossFireX TM 和 CrossFireXTM 技术- 支持 NVIDIA® Quad SLITM 和 SLITM 技术 | |
| 板载显卡 * 仅内置 GPU 的处理器可支持 Intel® IID Graphics 内置视觉特性与 VGA 输出。- 支持 Intel® HD Graphics 内置视觉特性:Intel® Quick SyncVideo、Intel® InTruTM 3D、Intel® Clear Video HD 技术、IntelAdvanced Vector Extensions(AVX)- Intel® Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 1D技术Intel® Sandy Bridge CPU 支持 Pixel Shader 4.1、DirectX 10.1 技术- 最大共享内存 1760MB(见警告 5)- 支持三个 VGA 输出选项:D-Sub、DV1-D 和 HDMI(见警告 6)- 支持 HDMI 1.4a,最高分辨率达 1920x1200 @ 60Hz- 支持 DVT,最高分辨率达 1920x1200 @ 60Hz- 支持 D-Sub,最高分辨率达 2048x1536 @ 75Hz | |
| -支持HDMI,可支持Auto Lip Sync、Deep Color(12bpc)、xvYCC与HBR(高位速音频)(需配备兼容HDMI的显示器)(详见警告7)-通过DVI和HDMI接口支持HDCP功能-通过DVI和HDMI接口可播放1080线蓝光光盘(BD)/HD-DVD光盘 | |
| 音效-7.1声道高保真音频,支持内容保护功能(Realtek ALC898音频编解码器)-支持优质蓝光音效 | |
| 板载LAN功能-PCIE x1 Gigabit LAN 10/100/1000 Mb/s-Broadcom BCM57781-支持网路唤醒(Wake-On-LAN)-支持Energy Efficient Ethernet 802.3az-支持PXE | |
| Rear Panel 1/01/0界面(后面板输入/-1个PS/2键盘/鼠标接口输出接口)-1个D-Sub接口-1个DVI-D接口-1个HDMI接口-1个光纤SPDIF输出接口-2个可直接使用的USB 2.0接口-1个eSATA3接口-4个可直接使用的USB 3.0接口-1个RJ-45局域网接口与LED指示灯(ACT/LINK LED和SPEEDLED)-1个带LED的CMOS数据清除开关-高保真音频插孔:后置喇叭/中置喇叭/低音喇叭/音频输入/前置喇叭/麦克风(见警告8) | |
| SATA3-2xIntel®Z77的SATA3 6.0Gb/s连接头,支持RAID(RAID 0,RAID 1,RAID 5,RAID 10,Intel Rapid Storage和IntelSmart Response技术),NCQ,AIICI和热插拔功能-2xASMedia ASM1061的SATA3 6.0Gb/s连接头,支持NCQ,AIICI和热插拔功能(SATA3_A1连接头和eSATA3接口共享资源) | |
| USB 3.0-2xIntel®Z77的后置USB 3.0连接头,支持USB 1.0/2.0/到5Gb/s-2xASMedia ASM1042的后置USB 3.0连接头,支持USB 1.0/2.0/3.0到5Gb/s-1xIntel®Z77的前置USB 3.0连接头(支持2个USB 3.口),支持USB 1.0/2.0/3.0到5Gb/s | |
| 连接头 -4 x SATA2 3.0Gb/s 连接头,支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart Response 技术),NCQ,AHCI 和热插拔功能-4 x SATA3 6.0Gb/s 连接头-1 x红外线模块接头-1 x消费类红外线模块接头-1 x串行接口-1 x HDMI_SPDIF 接头-1 x电源指示灯连接排针-CPU/机箱/电源风扇接头-24 针 ATX 电源接头-8 针 12V 电源接头-前置音频面板接头-3 x USB 2.0 接针(可支持 6 个额外的 USB 2.0 接口)-1 x USB 3.0 接针(可支持 2 个额外的 USB 3.0 接口)-1 x Dr. Debug (7 段调试 LED) | |
| 快速开关 -1 个带 LED 的 CMOS 数据清除开关-1 个带 LED 的电源开关-1 个带 LED 的复位开关 | |
| BIOS -64Mb AMI UEFI Legal BIOS,支持 GUI-支持即插即用(Plug and Play,PnP)-ACPT 1.1 电源管理-支持 jumperfree 免跳线模式-支持 SMBIOS 2.3.1-CPU Core,IGPU,DRAM,1.8V PLL,VTT,VCCSA 电压多功能调节器 | |
| 支持光盘 -MediaEspresso 驱动程序,工具软件,杀毒软件(测试版本),CyberLink 6.5 试用版,华擎 MAGIX 多媒体套件-OEM | |
| 独家功能 -ASRock Extreme Tuning Utility (AXTU)(详见警告 9)-华擎即时开机功能-华擎 Instant Flash(见警告 10)-华擎 APP Charger(见警告 11)-华擎 SmartView(见警告 12)-华擎 XFast USB(见警告 13)-华擎 XFast LAN(见警告 14)-华擎 XFast RAM(见警告 15)-华擎 Crashless BIOS(见警告 16)-Lucid Virtu Universal MVP(见警告 17)*仅内置 GPU 的处理器可支持 Lucid Virtu Universal MVP。-Hybrid Booster(安心超频技术):-支持 CPU 无级频率调控(见警告 18)-ASRock U-COP(见警告 19) | |
| -Boot Failure Guard (B.F.G.,启动失败恢复技术)-组合散热器选项 (C.C.O.)(见警告20)-晚安指示灯 | |
| 硬件监控器 -CPU 温度侦测-主板温度侦测-CPU/机箱/电源风扇转速计-CPU/机箱静音风扇(允许根据CPU温度自动调整机箱风扇速度)-CPU/机箱风扇多速控制-电压范围:+12V,+5V,+3.3V,核心电压 | |
| 操作系统 -Microsoft®Windows®7/7 64位元/VistaTM/VistaTM64位元/XP/XP 64位元适用于此主板(见警告21) | |
| 认证 -FCC,CE,-支持ErP/EuP(需要同时使用支持ErP/EuP的电源供应器)(见警告22) |
* 请参阅华擎网站了解详细的产品信息：http://www.asrock.com
警告
请了解超频具有不可避免的风险，这些超频包括调节 BIOS 设置、运用异步超频技术或使用第三方超频工具。超频可能会影响您的系统稳定性，甚至会导致系统组件和设备的损坏。这种风险和代价须由您自己承担，我们对超频可能导致的损坏不承担责任。
警告！
1、关于“Hyper-Threading Technology”（超线程技术）的设置，请参考 CD 光盘中的“User Manual”第 60 页。
2、这款主板支援双通道内存技术。在您实现双通道内存技术之前，为能正确安装，请确认您已经阅读了第17页的内存模组安装指南。
3、由于操作系统的限制，在 Windows ^ 7/Vista ^TK /XP 下，供系统使用的实际内存容量可能小于 4GB。对于 Windows ^ 操作系统搭配 64 位元 CPU 来说，不会存在这样的限制。您可以通过华擎 XFast RAM 来利用 Windows ^ 无法使用的内存。
4、只有PCIE2和PCIE3插槽支持Gen3速度。若要使PCIExpress运行于Gen3速度，您必须安装IvyBridgeCPU。若您安装了SandyBridgeCPU，则PCIExpress只能运行于Gen2速度。
5、最大共享内存大小由芯片组厂商定义并且可以更改。请查阅 Int e f ^® 网站了解最新资讯。
6、您只能从三种显示器中选择两种使用。D-Sub、DVI-D 与 HDMI 显示器不能同时使用。此外，使用 DVI 转 HDMI 转接器，可使 DVI-D 端口具备与 HDMI 端口一样的功能。
7、只有 Windows ^ 7 64 位元 /7 可支持 xvYCC 与 Deep Color。只有当显示器在 EDID 中支持 12bpc 时，Deep Color 模式才会被开启。只有 Windows 64 位元 /7/Vista ^TK 64 位元 /Vista ^TG 支持 HBR。
8、在麦克风输入方面，这款主板支持立体声和单声道这两种模式。在音频输出方面，这款主板支持2声道、4声道、6声道以及8声道模式。请查阅第3页的表格了解正确的连接方式。
9、ASRock Extreme Tuning Utility (AXTU) 是一个多合一的工具，可在用户友好的界面中微调不同的系统功能，包括硬件监控、风扇控制、超频、OC DNA 和 IES。在 Hardware Monitor（硬件监控）中，显示系统的主要参数。在 Fan Control（风扇控制）中，显示风扇速度和温度，以便您进行调整。在 Overclocking（超频）中，您可以对 CPU 进行超频，以优化系统性能。在 OC DNA 中，您可以将自己的 OC 设置保存为配置文件，并与您的朋友共享。您的朋友可以将您的 OC 配置文件加载他们的系统中，从而得到相同的 OC 设置。在 IES（智能节能）中，电压调节器可以在 CPU 核心空闲时减少输出相位数，以提高效率且不影响运计算性能。关于 ASRock Extreme Tuning Utility (AXTU) 的操作步骤，请访问我们的网站。
华擎网站：http://www.asrock.com
10、华擎 Instant Flash 是一个内建于 Flash ROM 的 BIOS 更新工具程序。这个方便的 BIOS 更新工具可让您无需进入操作系统（如 MS-DOS 或 Windows）即可进行 BIOS 的更新。在系统开机自检过程中按下
11、若您想要更快速、更自由地为您的苹果设备，如 iPhone/iPad/iPod touch 充电，华擎为您提供了一个绝妙的解决方案－华擎 APP Charger。只需安装 APP Charger 驱动程序，用电脑为 iPhone 充电最多可比以往快 40%。华擎 APP Charger 允许您同时为多部苹果设备快速充电，甚至可以在电脑进入待机（S1）、挂起至内存（S3）、休眠（S4）或关机（S5）模式下持续为设备充电。只需安装了 APP Charger 驱动程序，您立刻就能拥有非凡的充电体验。
12、SmartView是Internet浏览器的一项新功能，它作为IE的智能起始页面，在一个增强的视图中提供您经常访问的网站、您的游览历史记录、您的Facebook朋友、以及您的实时新闻来源，可为您提供更具个性化的Internet体验。华擎主板专门配备SmartView应实用程序，可帮助您随时与朋友保持联系。为使用SmartView功能，请确保您操作系统的版本是Windows®7/764位元/Vista™/Vista™64位元，浏览器的版本是TE8。
华擎网站：http://www.asrock.com/Feature/SmartView/index.asp
13、华擎 XFast USB 可以提升 USB 存储设备性能。性能可能因设备特性不同而存在差异。
14、华擎 XFast LAN 可提供更快的网络访问，包括以下诸多好处。网络应用程序优先级：您可以设置理想的应用程序优先级，并可以添加新程序。游戏更少延迟：将在线游战设置为较高的优先级，可降低游战中的延迟。流量定形：您可以在观看 Youtube 高清视频的同时进行文件下载。实时分析您的数据：通过状态窗口，您可以清楚地看到目前正在传输的是哪个数据流。
15、华擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一项新功能。它能充分利用 Windows® 操作系统 32-bit CPU 无法使用的内存空间。华擎 XFast RAM 可缩短之前访问过的网站的加载时间，从而加快网络冲浪速度。此外，它还能提升 Adobe Photoshop 运行的速度高达五倍之多。华擎 XFast RAM 的另一项优势是它能减少访问 SSD 或 HDD 的频次，从而延长它门的使用寿命。
16、华擎 Crashless BIOS 能让用户安心地更新他们的 BIOS，而不用担心发生故障。如果在 BIOS 更新过程中断电，华擎 Crashless BIOS 会在电源恢复后自动完成 BIOS 更新过程。请注意，BIOS 文件需存放在 USB 盘的根目录中。此功能只支持 USB2.0 端口。
17、VIRTU Universal MVP 包括 Virtu 通用技术的基本功能，可虚拟化集成的 GPU 和离散 GPU，使 Breed 功能达到最佳效果。此外，它还采用 Virtual Vsync™ 技术，提供优异的视觉效果。利用 HyperFormance 技术所带来的优点，VIRTU Universal MVP 通过智能地减少 CPU、GPU 和显示器之间数据流的冗余渲染任务，提高游戏性能。
18、尽管本主板提供无级频率调控，但不推荐用户超频使用。不同于标准CPU总线频率的非标准频率可能会使系统不稳定，甚至会损害CPU和主板。
19、当检测到 CPU 过热问题时，系统会自动关机。在您重新启动系统之前，请检查主板上的 CPU 风扇是否正常运转并拔出电源线，然后再将它插回。为了提高散热性，在安装 PC 系统时请在 CPU 和散热器之间涂一层导热胶。
20、组合散热器选项（C.C.O.）提供灵活的选项，让您可使用三种不同的CPU散热器类型，分别是LGA775，LGA1155与LGA1156。请注意：并非所有的775和1156 CPU风扇都支持此功能。
21、Microsoft® Windows® XP / XP 64-bit 系统不支持华擎 XFast RAM。Microsoft® Windows® Vista™ / Vista™ 64-bit / XP / XP 64-bit 系统不支持 Intel® 智能连接技术和 Intel® USB 3.0 连接头。
22、EuP，全称 Energy Using Product（能耗产品），是欧盟用来定义完整系统耗电量的规定。根据 EuP 的规定，一个完整系统在关机模式下的交流电总消耗必须在 1.00W 以下。为满足 EuP 标准，您需要同时具备支持 EuP 的主板和支持 EuP 的电源供应器。根据 Intel 的建议，支持 EuP 的电源供应器必须满足在 100mA 电流消耗时，5V s b 电源效率高于 50%。有关支持 EuP 的电源供应器选择方面的更多细节，我们建议您咨询电源供应器的制作商。
1.3 跳线设置
插图所示的就是设置跳线的方法。当跳线
帽放置在针脚上时，这个跳线就是“短
接”。如果针脚上没有放置跳线帽，这个
跳线就是“开路”。插图显示了一个3针
脚的跳线，当跳线帽放置在针脚 1 和针脚 2 之间时就是“短接”。
Short
Open
接脚 设定
清除 CMOS
(CLRCMOS1, 3 针脚跳线)
( 见第 2 页第 15 项 )
默认设置
清除 CMOS
注意：CLRC MOS1 允许您清除 CMOS 中的数据。如要清除并将系统参数恢复至设置，请关闭计算机，然后从电源插座上拔掉电源线。等待 15 秒后，使用跳线帽将 CLRC MOS1 上的插针 2 和插针 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必须在执行 CMOS 清除操作之前，先启动然后关闭系统。请注意，只有取出 CMOS 电池，密码、日期、时间、用户默认配置文件、1394 GUID 和 MAC 地址才会被清除。
清除CMOS开关与清除CMOS跳线具有相同的功能。
1.4 板载接头和接口
板载接头和接口不是跳线。切勿将跳线帽放置在这些接头和接口上。将跳线帽放置在接头和接口上将会导致主板的永久性损坏！

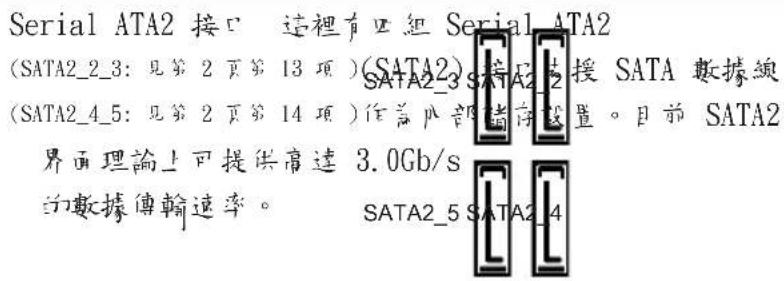

Serial ATA2 接口 这里有四组 Serial ATA2
(SATA2_2_3: 见第 2 页第 13 项) (SATA2) 接口支持 Serial (SATA)
(SATA2_4_5: 见第 2 页第 14 项) 数据线作为内部储存设置。目前
SATA2 界面理论上可提供高达
3.0Gb/s 的数据传输速率 SATA2_5 SATA2_4
Serial ATA3 接口 这里有四组 Serial ATA3
(SATA3_A0_A1: 见第 2 页第 11 项) (SATA3) 接口支持 Serial (SATA)
(SATA3_0_1: 见第 2 页第 12 项) 数据线作为内部储存设置。目前
SATA3 界面理论上可提供高达
6.0Gb/s 的数据传输速率。若您 SATA3↑SATA3↓0
将硬盘连接到后侧面板 T/O 的
eSATA3 接口，则内部的
SATA3_A1 将失效。
Serial ATA (SATA) SATA 数据线的任意一端均可连
数据线（选配）接 SATA/SATA2/SATA3 硬盘或者
主板上的 SATA2/SATA3 接口

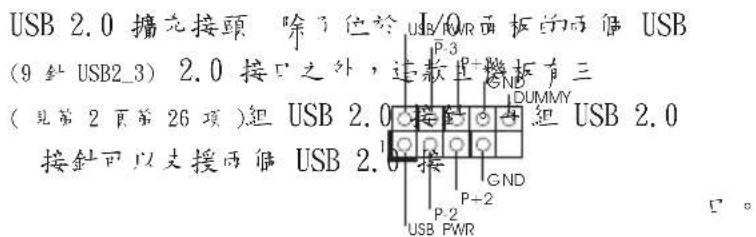

USB 2.0 扩展接头 除了位於 _SB/Q_WN 面板的两个默认
(9针USB2_3) USB 2.0接口之外，这款主板有
(见第2页第26项)三组USB 2.0接针。这组USB 2.0
接针可以支持两个 USB 2.
(见第2页第25项)
( 见第 2 页第 24 项 )
(19 针 USB3_4_5) USB 3.0 接口之外，这款主板有
(见第2页第9项)一组 USB3.0 接写, 这组 USB3.0
接针可以支持两个 USB 3.0 按 -OIO IntA PS 30TK-
红外线模块接头 这个接头支持一个选配的无线发
(5 针 IR1) 送和接受红外线的模块。
(见第2页第30项)
消费类红外线模块接头
(4 针 CIR1)
( 见第 2 页第 27 项 )
此接口可以连接遥控器。
前置音频面板接头 可以方便连接音频设备。
(9 针 HD_AUDIO1)
(见第2页第31项)
高保真音频（High Definition Audio，HDA）支持智能音频接口检测功能（Jack Sensing），但是机箱面板的连线必须支持 IIDA 才能正常使用。请按我们提供的手册和机箱手册上的使用说明安装您的系统。2. 如果您使用 AC' 97 音频面板，请按照下面的步骤将它安装到前面板音频接针：
A. 将 Mic_IN(MTC) 连接到 MTC2_I。
B. 将 Audio_R(RIN) 连接到 OUT2_R，将 Audio_L(LIN) 连接到 OUT2_L。
C. 将 Ground(GND) 连接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 仅用于 HD 音频面板。您不必将它们连接到 AC'97 音频面板。
E. 开启前置麦克风。
在 Windows ^® XP / XP 64 位元操作系统中：
选择”Mixer”。选择”Recorder”。接著点击”FrontMic”。
在 Windows ^® 7 / 7 64 位元 / Vista ^TM / Vista ^TM 64 位元操作系统中：
在 Realtek 控制面板中点击“FrontMic”。调节“Recording Volume”。
系统面板接头 这个接头提供数的系统前面板功
(9 针 PANEL1)
( 见第 2 页第 20 项 )
根据下面的针脚说明连接机箱上的电源开关、重启按钮与系统状态指示灯到这个排针。根据之前请注意针脚的正负极。
PWRBTN(电源开关):
连接机箱前面板的电源开关。您可以设置用电源键关闭系统的方式。
RESET(重启开关):
连接机箱前面板的重启开关。当电脑死机且无法正常重新启动时，可按下重启开关重新启动电脑。
PLED(系统电源指示灯):
连接机箱前面板的电源状态指示灯。当系统运行时，此指示灯亮起。当系统处于 S1/S3 待机模式时，此指示灯保持闪烁。当系统处于 S4 待机模式或关机（S5）模式时，此指示灯熄灭。
HD LED(硬盘活动指示灯):
连接机箱前面板的硬盘动作指示灯。当硬盘正在读取或写入数据时，此指示灯亮起。
前面板设计因机箱不同而有差异。前面板模块一般由电源开关、重启开关、电源指示灯、硬盘动作指示灯、喇叭等构成。将您的机箱前面板连接到此排针时，请确认连接线与针脚上的说明相对应。
机箱喇叭接头 请将机箱喇叭连接到这个接头。
(4 针 SPEAKER1)
( 见第 2 页第 17 项 )
电源指示灯连接排针 请将机箱电源指示灯连接到这一
(3 针 PLED1) 排针，以指示系统电源状态。当
(见第 2 页第 19 项)系统正在运行时, LED 指示灯亮。
在 S1/S3 模式下，LED 指示灯会
不停闪烁。在 S3/S4 或 S5 模式
(关机)下，LED指示灯会熄灭。
机箱，电源风扇接头 请将风扇连接线接到这个接头，
(4 针 CHA_FAN1) 并让黑线与接地的针脚
CPU 风扇接头 请将 CPU 风扇连接线接到这个接
(4 针 CPU_FAN1) 头，让黑线与接地的针脚相接。
(见第2页第3项)
虽然此主板支持 4-Pin CPU 风扇（Quiet Fan，静音风扇），但是没有调速功能的 3-Pin CPU 风扇仍然可以在此主板上正常运行。如果您打算将 3-Pin CPU 风扇连接到此主板的 CPU 风扇接口，请将它连接到 Pin 1-3。
Pin 1-3 连接 3-Pin 风扇的安装
(3 针 CPU_FAN2)
(见第2页第5项)
ATX 电源接头 请将 ATX 电源供应器连接到这个
(24 针 ATXPWR1) 接头。
(见第2页第8项)
虽然此主板提供 24-pin ATX 电源接口，但是您仍然可以使用传统的 20-pin ATX 电源。为了使用 20-pin ATX 电源，请顺著 Pin 1 和 Pin 13 插上电源接头。
ATX 12V 接头 请将一个 ATX 12V 电源供应器接
(8 针 ATX12V1) 到这个接头。
(见第2页第1项)
虽然此主板提供 8-pin ATX 12V 电源接口，但是您仍然可以使用传统的 4-pin ATX 12V 电源。为了使用 4-pin ATX 12V 电源，请顺著 Pin 1 和 Pin 5 插上电源接头。
4-Pin ATX 12V 电源安装说明
串行接口连接器 这个 COM1 端口支持一个串行接
(9 针 COM1) 口的外设。
( 见第 2 页第 28 项 )
(2 针 HDMI_SPDIF1) 音频输出至 HDMI SPDIF1，支持将
(见第2页第29项)
SPDIFOUT
电脑连接至带 HDM1 的数字电视
/ 投影仪 / 液晶显示器等设备。
请将 HDMI 显卡的 HDMI_SPDTF 接
口连接到这个接头。
1.5 快速开关
本主板有三个快速开关：电源开关，复位开关与 CMOS 数据清除开关，可让用户快速开启 / 关闭或复位系统，或者清除 CMOS 中的数据。
CMOS 数据清除开关 CMOS 数据清除开关是一种快速开关（CLRCRTN） 速开关，可让用户快速清除（见第3页第13项）CMOS中的数据。
2. BIOS 信息
主板上的 Flash Memory 存储了 BIOS 设置程序。请再启动电脑进行开机自检（POST）时按下
3. 支持光盘信息
本主板支持各种微软视窗操作系统：Microsoft ^ Windows ^ 7/7 64位元/Vista ^TM /Vista ^TM 64位元/XP/XP 64位元。主板随机支持光盘包含各种有助于提高主板效能的必要驱动和实用程序。请将随机支持光盘放入光驱里，如果电脑的“自动运行”功能已启用，屏幕将会自动显示主菜单。如果主菜单不能自动显示，请查找支持光盘内BIN文件夹下的“ASSETUP.EXE”，并双击它，即可调出主菜单。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称铅(Pb) | 有害物质或元素 | |||||
| 镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE) | ||||||
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
1. 主機板簡介
謝謝你採#了華聲 Z77 Extreme4 主機板，木主機板中華聲嚴格製造，品質可靠，穩定性好，能夠獲得卓越的性能。此快速安裝指章包括了主機板介紹和分步驟安裝指導。您可以查看支持光碟裡的使#手#了解更詳細的資料。
由於主機板規格和 BIOS 軟體將不斷更新，本工程之相關內容變更恕不呈行通知。請留意華聲維站上公布的更新版本。你也可以在華聲維站找到最新的顯示士和 CPU 支援列表。
華華經址：http://www.asrock.com
如果您需要與此主機板有關的技術支援，請參觀我們的網站以了解您使用機種的規格訊息。
(ATX 规格 : 12.0 英吋 x 8.6 英吋 , 30.5 公分 x 21.8 公分 )
華聲 Z77 Extreme4 支援光碟
兩條 Serial ATA(SATA) 數據線（選配）
- 填 I/0 搜板
- 張華聲 SLI_Bridge_2S +
ASRock提醒您...
若要在Windows ^® 7/764億元/Vista ^™ /Vista ^™ 64億元 ^® 發揮更好的旋能，建議您將儲存裝置組態 ^® 的BIOS選項設為AHCI模式。有關BIOS設定的詳細資訊，請參閱支援光碟 ^® 的「僅作背手冊」。
1.2 主機板規格
* 請參麗華聲網站了解詳細的產品訊息：http://www.asrock.com
| 架標 - ATX 規格:12.0 英吋 x 8.6 英吋,30.5 公分 x 21.8 公分- 頂級黃金電容器設計(百分百日本製造的商品質導電車分子電容器) | |
| 處理器 - 支援第三代和二代 Intel® CoreTM i7 / i5 / i3 處理器(LGA1155 郵位)- Digi 電源設計- 8 + 4 電源相色設計- 支援 Intel® Turbo Boost 2.0 技術- 支援 K 系列解除鎖定 CPU- 支援 Hyper-Threading 技術(詳見警告 1)- 支持 Intel® Ivy Bridge CPU 的 Intel® 快速版動技術和Intel® 智能連接技術 | |
| 晶片組 - Intel® Z77 | |
| 系統記憶體 - 支援閉通道 DDR3 記憶體技術(見警告 2)- 4 復 DDR3 DIMM 插情- 支援 DDR3 2800+(超頻)/2400(超頻)/2133(超頻)/1866(超頻)/1600/1333/1066 non-ECC、un-buffered 記憶體- 最常支援 32GB 系統容量(見警告 3)- 支援 Intel® Extreme Memory Profile(XMP)1.3/1.2 | |
| 擴充插槽 - 2 x PCI Express 3.0 x16 插槽(PCIE2/PCIE3: 置插槽 x16(PCIE2) / x8 (PCIE3) 或閉插槽 x8 / x8 標式)(見警告 4)* PCIE 3.0 置連* Intel® Ivy Bridge CPU。Intel® SandyBridge CPU 置支援 PCIE 2.0。- 2 x PCI Express 2.0 x1 插槽- 2 x PCI 插槽- 支援 AMD Quad CrossFireXTM 和 CrossFireXTM 技術- 支援 NVIDIA® Quad SLITM 和 SLITM 技術 | |
| 圧建顯示 * 只有整合 GPU 的處理器才支援 Intel® HD Graphics 壓建視覺技術(Built-in Visuals)與 VGA 輸出。- 支援 Intel® HD Graphics 壓建視覺技術(Built-inVisuals): Intel® Quick Sync Video、Intel® InTruTM 3D、Intel® Clear Video HD Technology、Intel® InsiderTM、Intel® HD Graphics 2500/4000、Intel® Advanced VectorExtensions (AVX)- Intel® Ivy Bridge CPU 支援 Pixel Shader 5.0、DirectX 11技術。Intel® Sandy Bridge CPU 支援 Pixel Shader 4.1、 DirectX 10.1 技術- 最大共享記憶體 1760MB(見警告 5)- 支援三個 VGA 輸出選項:D-Sub、DVI-D 和 HDMI(見警告 6)-支援HDMI 1.4a,最商解析度達1920x1200@60Hz-支援DVI,最高解析度達1920x1200@60Hz-支援D-Sub,最商解析度達2048x1536@75Hz-支援HDMI,可支援Auto Lip Sync、Deep Color(12bpc)、xvYCC與HBR(席位元率音放)(需具備相容HDMI的釵幕)(詳見警告7)-DVI和HDMI接口支援HDCP功能-DVI和HDMI接口播放1080p藍光光碟(BD)/HD-DVD光碟 | |
| 音放-7.1聲道廣清晰音放,支援内容保護功能(Realtek ALC898音放編解碼器)-支援常級藍光音放 | |
| 樂路功能-PCIE x1 Gigabit LAN 10/100/1000 Mb/s-Broadcom BCM57781-支援樂路喚醒(Wake-On-LAN)-支援Energy Efficient Ethernet 802.3az-支援PXE | |
| Rear Panel I/O I/O界面(後背板輸入/-1倍PS/2鍵盤/滑鼠接口輸出接口)-1倍DVI-D接口-1倍HDMI接口-1倍光纖SPDIF輸出接口-2倍凹直接使的USB 2.0接口-1倍eSATA3接口-4倍凹直接使的USB 3.0接口-1倍RJ-45高壁継接口與LED指示燈(ACT/LINK LED和SPEED LED)-1倍LED CMOS數據清除障腸-廣清晰音放插孔:後置喇叭/寸置喇叭/低音喇叭/音放輸入/前置喇叭/麦克座(見警告8) | |
| SATA3-2xIntel®Z77的SATA3 6.0Gb/s接頭,支援RAID (RAID RAID 1, RAID 5, RAID 10, Intel Rapid Storage和Intel Smart Response技術),NCQ,AHCI和熱插投功能-2xASMedia ASM1061的SATA3 6.0Gb/s接頭,支援NCQ,AHCI和熱插投功能(SATA3_A1接頭和eSATA3接口共享資源) | |
| USB 3.0-2xIntel®Z77的後置USB 3.0接頭,支援USB 1.0/2.0/3.到5Gb/s-2xASMedia ASM1042的後置USB 3.0接頭,支援USB 1.0/2.0/3.0到5Gb/s-1xIntel®Z77的前置USB 3.0接頭(支援2個USB 3.0頭),支援USB 1.0/2.0/3.0到5Gb/s | |
| 接頭 - 4 x SATA2 3.0Gb/s 接頭,支援 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart Response 技術), NCQ, AHCI 和熱插拔功能- 4 x SATA3 6.0Gb/s 接頭- 1 x 紅線模組接頭- 1 x 消費性紅外線模組插座- 1 x 序列埠- 1 x HDMI_SPDIF 接頭- 1 x 電源指示燈接頭- CPU/機箱 / 電源壓器接頭- 24 針 ATX 電源接頭- 8 針 12V 電源接頭- 前置音效接頭- 3 x USB 2.0 接頭(已支援 6 僅額外的 USB 2.0 接口)- 1 x USB 3.0 接頭(已支援 2 僅額外的 USB 3.0 接口)- 1 x Dr. Debug (7 段顯示器偵錯 LED) | |
| 快速開關 - 1 僅LED CMOS 數據清除開關- 1 僅 LED 電源開關- 1 僅 LED 重置開關 | |
| BIOS - 64Mb AMIUEFI Legal BIOS (支援 GUI)- 支援即插即* (Plug and Play, PnP)- ACPI 1.1 電源管理- 支援 jumperfree 免跳線模式- 支援 SMBIOS 2.3.1- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能請節 | |
| 支援光碟 - 騙動程式,工具軟體,防毒軟體(詳* 版本),CyberLink MediaEspresso 6.5 詳* 版,華聲 MAGIX 多媒體套餐 - OEM | |
| 獨家功能 - ASRock Extreme Tuning Utility (AXTU) (詳見警告 9)- 華聲即時開機功能- 華聲 Instant Flash (見警告 10)- 華聲 APP Charger (見警告 11)- 華聲 SmartView (見警告 12)- 華聲 XFast USB (見警告 13)- 華聲 XFast LAN (見警告 14)- 華聲 XFast RAM (見警告 15)- 華聲 Crashless BIOS (見警告 16)- Lucid Virtu Universal MVP (見警告 17)* 只有整合 GPU 的處理器才支援 Lucid Virtu Universal MVP。- Hybrid Booster (安心超頻技術):- 支援 CPU 無級頻率調控 (見警告 18) | |
| - ASRock U-COP(見警告 19)- Boot Failure Guard(B.F.G., 故動失敗恢復技術)- 組合散熱片選項(C.C.O.)(見警告 20)- 晓安 LED 指示燈 | |
| 硬體器控 - CPU 溫度偵測- 主機板溫度偵測- CPU/ 機箱 / 電源壓磁轉速計- CPU/ 機箱靜音壓磁(可透過 CPU 溫度自動部節機箱的壓磁速度)- CPU/ 機箱壓磁多速控制- 電壓範圍:+12V,+5V,+3.3V,核心電壓 | |
| 操作系統 - Microsoft® Windows® 7/7 64 位元 /VistaTM/VistaTM 64 位元 /XP/XP 64 位元(見警告 21) | |
| 認證 - FCC, CE,- 支援 ErP/EuP(需要貼時使*支援 ErP/EuP 的電源供應器)(見警告 22) | WHQL需要貼時使*支援 ErP/EuP 的電源供應器) |
警告
請了解超頻具有不可避免的壓險，這些超頻包括靜節 BIOS 設置、運搬、共后步超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性，甚至會導致系統組件和設備的損壞。這種壓險和代價須由您自己承擔，我們對超頻可能導致的損壞不承擔責任。
警告！
1、關於“Hyper-Threading Technology”的設置，計參考CD光碟中的“User Manual”第60頁。
2、這款主機板支援雙通道記憶體技術。在您使雙通道記憶體技術之前，當能正確安裝，請確認您已經閱讀了第17頁的記憶體安裝指南。
3、由於作業系統的限制，在 Windows® 7 / Vista™ / XP 下，供系統使之的實際記憶體容量可能小於4GB。對於Windows®作業系統搭配64億元CPU來說，不會存在這樣的限制。您可以透過華擎 XFast RAM 夹利 Windows®無法使之的記憶體。
4、僅 PCIE2 和 PCIE3 插擇回支援 Gen 3 速度。若要以 Gen 3 速度執行 PCI Express，請務必安裝 Ivy Bridge CPU。如果安裝 Sandy Bridge CPU，則僅會以 PCI Express Gen 2 速度執行 PCI Express。
5、最大共享的憶體大小且晶片組廠商定義並且可能更改。請查閱 Intel 維站了解最新訊息。
6、您只能從三種銀幕中選擇兩種使。D-Sub、DVI-D與HDMI銀幕不能同時使。此外，使DVI轉HDMI轉接頭，可使DVI-D接口具有與HDMI接口一樣的功能。
7、只有 Windows 7 64 位元 /7 口支持 xvYCC 與 Deep Color。只有富鉏幕在 EDID 1支援 12bpc 時，Deep Color 標式才會被開啟。只有 Windows7 64 位元 /7/Vista™ 64 位元 /Vista™ 支授 HBR。
8、在麦克匣輸入下面，這款立機板支援三體聲和單聲道這兩種模式。在首放輸出下面，這款立機板支援2聲道、4聲道、6聲道以及8聲道模式。請參閱第3頁的表格瞭解正確的連接方式。
9、ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操作的使用。青介面便於微調不動的系統功能（例如：Hardware Monitor、Fan Control、Overclocking、OC DNA及IES）。Hardware Monitor 显示系統的主要讀數；Fan Control 显示並可供您調整壓縮速度及溫度；Overclocking 显示進行 CPU 超報以獲得最佳系統放能。透過 OC DNA，您可將自己的 OC 設定保存為設定檔並與朋友分享，您的朋友可將此 OC 設定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES（Intelligent Energy Saver），當 CPU 處於閒置狀態時，電壓轉聲器能降低輸出相色數量以改善效率，並可來顧護算放能。有關 ASRock Extreme Tuning Utility (AXTU) 的操作程序說明，請造訪 ASRock 繩站。
華華網站：http://www.asrock.com
10、華擎 Instant Flash 是一個P建於 Flash ROM 的 BIOS 更新工具程式。這個才復的 BIOS 更新工具可讓您無需進入操作系統（如 MS-DOS 或 Windows 即可進行 BIOS 的更新。在系統開擇自檢過程中按下
11、若您想要更快速、更自由地言您的蘋果設備，如 iPhone/iPad/iPod touch 元電，華聲為您提供了一個解妙的解法方案。華聲 APP Charger。只需安裝 APP Charger 驗動程式，非電暗為 iPhone 元電最多可比以往性 40%。華聲 APP Charger 讓您可以同時多部蘋果設備快速充電，甚至可以在電暗進入待命(S1)、待命(S3)、休風(S4)式關擲(S5)模式下持續省設備充電。只需安裝了 APP Charger 驗動程式，您立刻就能擁有此片的充電體驗。
12、SmartView 是樂際樂路瀏覽器的新功能，又是 IE 的起始頁面，其已結合了您最常瀏覽的網站、您的記錄、Facebook 朋友和那時新聞摘要，並全數整合在一個更好的檢視中，以提供更點近您個人從#習慣的樂際樂路功能。ASRock 主辦板獨家配備 SmartView 公#程式，協助您隨時鏈出與朋友保持聯繫。若要使* SmartView 功能，請確定您所使#的作業系統版本為 Windows® 7 / 7 64 位元 / Vista™ / Vista™ 64 位元，而且您的瀏覽器版本是 IE8。
ASRock 維站：http://www.asrock.com/Feature/SmartView/index.asp
13、華尊XFast USB可提升USB儲存裝置的放能（放能可能須視裝置特性而定）。
14、華肇 XFast LAN 只提供更快的互聯樂連接，包含以下諸多優勢。局越維優先應#：您可以設置理想的優先應#程式，並可以添化新程式。減少遊戲延遲：在設置優先級夏喜的維略遊戲時，可降低遊戲中的延遲。流量定形：您可以在觀音 Youtube 高解析影片的臨時還進行文件下載。及時分析您的數據：透過狀態窗口，您可以清楚地看到目前正在傳輸的是哪些數據流。
15、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一项新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使 的話憶體窄間。華擎 XFast RAM 可縮短之前討論過的舉動的讀取時間，從而加快繼續瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度常達工倍之多。華擎 XFast RAM 的另一項優勢是它能減少使 SSD 或 HDD 的頻率，從而延長它門的使 壽命。
16、華尊 Crashless BIOS 能讓使用安安心地更新他們的 BIOS，而才擔心發生故障。如果在 BIOS 更新通程斷電，華尊 Crashless BIOS 會在電源恢復後自動完成 BIOS 更新程序。請注意，BIOS 之往需存放在 USB 的相片錄。此功能只支援 USB2.0 插情。
17、VIRTU Universal MVP 亦括 Virtu 通道技術的基本功能，可虛擬化整合式GPU 和獨立式 GPU，使 Breed 功能達到最佳效果。此外，它還採 Virtual Vsync™ 技術，提供優良的視覺效果。利 HyperFormance 技術所帶爽的優勢，VIRTU Universal MVP 透過智慧出減少 CPU、GPU 和顯示器之間數據流的冗餘渲染任務，提高遊戲效能。
18、儘管木主機板提供無多頻率調控，也不推薦“超出頻速”。不陽於標準CPU側駐流拝頻率的非標準頻率可能會使系統不穩定，甚至會損害CPU和主機板。
19、當檢測到 CPU 適熱問題時，系統會自動關機。在您重新啟動系統之前，請檢查主機板上的 CPU 生品是否正常運轉並找出電漏線，然後再將它插出。為了提高散熱性，在安裝PC系統時前在 CPU 和散熱器之周塗一層散熱窗。
20、组合散熱片選項（C.C.O.）提供具有彈性的選項，讓您可使用三種不陽的CPU 散熱片類型，分別是LGA775, LGA1155與LGA1156。請注意：並非所有的775和1156 CPU區區都支援此功能。
21、Microsoft Windows XP / XP 64-bit 系统不支援華擎 XFast RAM。Microsoft Windows Vista™ / Vista™ 64-bit / XP / XP 64-bit 系统不支援 Intel®智能連接技術和 Intel® USB 3.0 接頭。
22、EuP，全稱 Energy Using Product（能耗產品），是歐盟*突定義完整系統耗電量的規定。根據 EuP 的規定，一個完整系統在關機模式下的交流電總消耗必須在 1.00W 以下。若符合 EuP 標準，您需要短時具備支援 EuP 的主機板和支援 EuP 的電源供應器。根據 Intel 的建議，支援 EuP 的電源供應器必須符合在 100mA 電流消耗時，5Vsb 電源效率高於 50%。有關支援 EuP 的電源供應器選擇方面的詳情，我們建議您諮詢電源供應器的製造商。
1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線帽放置在針腳上時，這個跳線就是“恒接”。如果針腳上沒有放置跳線帽，這個跳線就是“開路”。插圖顯示了一個3針腳的跳線，當跳線帽放置在針腳1和針腳2之間時就是“恒接”。
註：CLRCMOS1 可供您清除 CMOS 的資料。若要清除及重設系統參數並恢復者預設設定，請先關閉電腦電源，並從電源插座投下電源線，等待 15 秒鐘之後，使先跳線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 復立即清除 CMOS。如需於更新 BIOS 復立即清除 CMOS，您必須先關擲再關擲，然後再執行 CMOS 清除操作。請注意，只有在移除 CMOS 電泡的情況下，密碼、日期、時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。
Clear CMOS開關功能與Clear CMOS跳線相隔。
1.4 接頭
此額接頭是不#跳線帽連接的，請不要#跳線帽但接這些接頭。跳線帽不正確的放置將會導致主腦板的永久性損壞！
USB 3.0 擊充接頭 除了位於 I/O 要板管理 使 USB
(19 针 USB3_4_5) 3.0 接口之外 定数 ① 检板节 SBRX.
(见第2页第9项)组 USB 3.0 接针 USB 3.0
接針可以支援百個
紅外線構組接頭 這個接頭支援 _RTX 個選配的構組，
(5 针 IR1)
(见第2页第30项)
回升夾無線傳輸和接收紅外線。
消費性紅外線模組插座 此插座可於連接遙控器。
(4 钋 CIR1)
( 见第 2 页第 27 项 )
前置音放接頭 可以方便連接音频設備。
(9 钱 HD_AUDIO1)
(見第2頁第31項)
-
常清晰音放（High Definition Audio, HDA）支援智能音放接口检测功能（Jack Sensing），但是機箱面板的連線必須支持HDA才能正常使用。請按我們提供的手術和機箱手術上的使用說明安裝您的系統。
-
如果您使* AC' 97 音放面板，請按照下面的步驟將它安裝到前面板音放接針：
A. 将 Mic_IN(MIC) 連接到 MIC2_L。
B. 将 Audio_R(RIN) 連接到 OUT2_R，將 Audio_L(LIN) 連接到 OUT2_L。
C. 将 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET和OUT_RET僅於HD音放面板。您不必將它們連接到AC' 97音放面板。
E. 開啟前置麥克座。
在 Windows ^® XP / XP 64 位元行業系統中：
“選擇”Mixer”。選擇“Recorder”。接著點選“FrontMic”。
在 Windows 7 / 7 64 位元 / Vista™ / Vista™ 64 位元作業系統中：
在 Realtek 控制面板“點選” FrontMic”。調整” Recording Volume”。
系統面板接頭 已接各種不作燈內電源開關及重
(9 钋 PANEL) 敛鍵等各種連線。
(見第2頁第20項)
根據下面的腳色說明連接機箱上的電源障關、重閥按鈕與熱線狀態指示到這個接頭。請先注意針腳的正負極。
PWRBTN(電源開關):
連接機箱前面板的電源開關。您可以設定*電源鍵關閉系統的方式。
RESET( 重置器 )：
連接機箱前面板的重閘障關。當電腦當機上無法正常重新版動時，可按下重閘障關重新版動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時，此指示燈亮起。當系統處於 S1/S3 待命模式時，此指示燈保持閃爍。當系統處於 S4 待命模式或關擲（S5）模式時，此指示燈熄滅。
IID LED(硬碟活動指示燈):
連接擲箱前面板切硬碟動化指示燈。當硬碟正在讀取武寫入數據時，此指示燈亮起。
前面板設計因機箱不用而有差異。前面板模糊一般由電源障關、重障障關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接到此接頭時，請確認連接線與針腳上的說明相對應。
機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 钊 SPEAKER1)
( 见第 2 页第 17 项 )
電源指示燈接頭 請將機箱電源指示燈連接到此接
(3) PLED1) 頭，以指示系統電源將應當系
(兄第2頁第19項)統正在運行時，LED指示燈亮。
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S4 武 S5 模式（關
機）下，LED指示燈會熄滅。
機箱，電源區區接頭 請將區區連接線接到這個接頭，
(4 针 CHA_FANI) 並讓黑線與接地的針
(见第2页第22项)CHA_FANT
、CHA_FAN2 和
CHA_FAN3 支援風监控控制。
(3 钋 CHA_FAN2)
(見第2頁第38項)
(3 针 CHA_FAN3)
(見第2頁第39項)
(3 针 PWR_FAN1)
(見第2頁第4項)
PWR_FAN_SPEED
CPU 鼠鈿接頭 許將 CPU 鼠鈿連接線接到編號接
(4 针 CPU_FAN1) 頭，並讓黑線與接的對象相接
( 见第 2 页第 3 项 )
雖然此主板支持 4-Pin CPU 壓齒（Quiet Fan，靜音壓齒），但是沒有部連功能的 3-Pin CPU 壓齒仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 壓齒連接到此主板的 CPU 壓齒接口，請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 胶鼠的安装
(4 CPU_FAN2)
(见第2页第5项)
ATX 電源接頭 計將 ATX 電源供應器連接到這個
(24 钉 ATXPWR1) 接頭。
( 见第 2 頁第 8 項 )
雖然此主機板提供 24-pin ATX 電源接口，但是您仍然可以使*傳統的 20-pin ATX 電源。蓋了這* 20-pin ATX 電源，請順著 Pin 1 和 Pin 13 插上電源接頭。
12
20-Pin ATX 電源安裝説門
1
ATX 12V 電源接口 請將 ATX 12V 電源僑應器連接到
(8 针 ATX12V1) 這個接頭。
(見第2頁第1項)
雖然此主機板提供 8-pin ATX 12V 電源接口，但是您仍然可以使*傳統的 4-pin ATX 12V 電源。蓋了使* 4-pin ATX 12V 電源，請順著 Pin 1 和 Pin 5 插上電源接頭。
4-Pin ATX 12V 電源安裝説
序列埠 這個序列埠 COM1 支援一般序列
(9 针 COM1) 埠的装置。
(见第2页第28项)
(2 针 HDMI_SPDIF1) 音放輸出至 HDMI ^1 、顯示卡，支援
(見第2頁第29項)將電貓連接至帶HDMI的數位電
視 / 投影機 / 液晶釦幕等設備。
請將 HDMI 顯示卡的 HDMI_SPDIF
接口連接到這個接頭。
1.5 快速開關
木主機板节三個快速開關：電源開關，重置開關與 CMOS 數據清除開關，可讓的快速開鎖／關閉式重置系統，或背清除 CMOS 的數據。
電源開關 電源開關是一種快速開關 可 (PWRBTN) 讓“快”快速開版 / 關閉 (見第2頁第18項)
統。
重置開關 重置開關是一種快速開關。可 (RSTBTN) 讓算性多重置系統。 (見第2頁第16項)
CMOS 數據清除開關 CMOS 數據清除開關是一種性 (CLRCBTN) 速開關，回讓 faster清除 (見第3頁第13項) CMOS 的數據。
2. BIOS 訊息
主板上的Flash Memory晶片存储了BIOS設置程序。啟動系統，在系統開機自檢(POST)的過程按下〈F2〉式〈Del〉鍵，就已進入BIOS設置程序，否則將繼續進行開機自檢之常規檢驗。如果需要在開機自檢後進入BIOS設置程序，請按下〈Ct1〉+〈Alt〉+〈Delete〉鍵重新啟動電腦，或者按下系統面板上的重閥按鈕。功能設置程序儲存有主板自身的和連接在其上的設備的缺省和設定的參數。這些訊息於在啟動系統和系統運行需要時，測試和初始化元件。有關BIOS設置的詳細訊息，請直閱隨機支援光碟裡的使用期刊（PDF之性）。
3. 支援光碟訊息
本主板支援各種微軟 Windows ^ 擬作系統：Microsoft ^ Windows ^ 7/7 64 位元 / Vista ^TM /Vista ^TM 64 位元 / XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主板旋能的必要驅動和實程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動運行”功能已啟入，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支援光碟BA BIN 文作志下的 ASSETUP.EXE 文作並能點它，即已謂出主菜單。
