Z77 Extreme4 - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère ATX
Marque	ASRock
Modèle	Z77 Extreme4
Dimensions	30,5 cm x 21,8 cm (12,0 x 8,6 pouces)
Socket CPU	LGA1155
Processeurs supportés	Intel Core i7 / i5 / i3 2ème et 3ème génération
Chipset	Intel Z77
Mémoire	4 x DDR3, jusqu'à 32 Go, DDR3 2800+ (OC) / 2400(OC) / 2133(OC) / 1866(OC) / 1600 / 1333 / 1066
Slots d'extension	2 x PCIe 3.0 x16 (x16/x8 ou x8/x8), 2 x PCIe 2.0 x1, 2 x PCI
Graphiques intégrés	Intel HD Graphics, sorties D-Sub, DVI-D, HDMI (résolution max. 1920x1200 @ 60Hz pour HDMI et DVI, 2048x1536 @ 75Hz pour D-Sub)
Audio	7.1 CH HD Audio (Realtek ALC898), prise en charge audio Premium Blu-ray
Réseau	Gigabit LAN (Broadcom BCM57781), support PXE
Stockage	4 x SATA3 (6 Gb/s), 4 x SATA2 (3 Gb/s), 1 x eSATA3 (via ASMedia ASM1061)
USB	4 x USB 3.0 arrière (2 Intel, 2 ASMedia), 2 x USB 2.0 arrière, en-têtes pour 6 ports USB 2.0 supplémentaires et 2 ports USB 3.0 avant
BIOS	64 Mb AMI UEFI avec interface graphique
Alimentation	Connecteur ATX 24 broches et 8 broches 12V
Fonctions principales	Support CrossFireX et SLI, RAID (0,1,5,10), Intel Rapid Storage et Smart Response, ASRock XFast USB/LAN/RAM, Crashless BIOS, UEFI
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides et la poussière. Manipuler avec précaution pour éviter les décharges électrostatiques.
Sécurité	Ne pas overclocker au-delà des limites recommandées. En cas de surchauffe du CPU, le système s'arrête automatiquement. Utiliser une alimentation conforme aux normes ErP/EuP.
Pièces détachées et réparabilité	Câbles SATA optionnels, panneau I/O, carte SLI ASRock. Les réparations doivent être effectuées par un professionnel.
Informations générales	Garantie et support technique via le site web ASRock (http://www.asrock.com).

FOIRE AUX QUESTIONS - Z77 Extreme4 ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock Z77 Extreme4 ?

La carte mère supporte les processeurs Intel Core i7, i5 et i3 de 2ème et 3ème génération sur socket LGA1155. Elle est compatible avec la technologie Intel Turbo Boost 2.0 et Hyper-Threading. Les processeurs de la série K (déverrouillés) sont également supportés.

Quelle est la mémoire maximale supportée ?

La carte mère dispose de 4 slots DIMM DDR3 et supporte jusqu'à 32 Go de mémoire système. Elle est compatible avec des fréquences de 2800+ MHz en overclocking, 2400, 2133, 1866, 1600, 1333 et 1066 MHz. Elle supporte les profils Intel XMP 1.3/1.2.

Comment effacer le CMOS sur l'ASRock Z77 Extreme4 ?

Vous pouvez effacer le CMOS à l'aide du cavalier CLRCMOS1 ou de l'interrupteur d'effacement CMOS sur le panneau arrière. Pour utiliser le cavalier, éteignez l'ordinateur, débranchez le cordon d'alimentation, attendez 15 secondes, puis court-circuitez les broches 2 et 3 pendant 5 secondes. L'interrupteur permet un effacement rapide sans ouvrir le boîtier.

Comment mettre à jour le BIOS de l'ASRock Z77 Extreme4 ?

La carte mère supporte ASRock Instant Flash, un utilitaire intégré à la mémoire Flash ROM. Placez le fichier BIOS sur une clé USB formatée en FAT32/16/12, puis appuyez sur la touche pendant le POST ou entrez dans le BIOS et utilisez l'outil Instant Flash. Cette méthode ne nécessite pas de système d'exploitation.

Combien de ports USB 3.0 sont disponibles ?

Le panneau arrière intègre 4 ports USB 3.0 (2 contrôlés par le chipset Intel Z77, 2 par le contrôleur ASMedia ASM1042). En outre, un en-tête USB 3.0 interne permet d'ajouter 2 ports USB 3.0 en façade, portant le total à 6 ports USB 3.0 utilisables.

Comment configurer un RAID avec cette carte mère ?

Les connecteurs SATA3 contrôlés par le chipset Intel Z77 supportent les modes RAID 0, 1, 5, 10 ainsi que Intel Rapid Storage et Intel Smart Response. Pour configurer le RAID, entrez dans le BIOS, réglez le mode SATA sur RAID, puis utilisez l'utilitaire Intel RAID Option ROM au démarrage (Ctrl+I). Les ports SATA3 ASMedia ne supportent pas le RAID.

Qu'est-ce que la technologie ASRock XFast RAM ?

ASRock XFast RAM est une fonction intégrée à l'utilitaire ASRock Extreme Tuning Utility (AXTU). Elle permet d'utiliser l'espace mémoire non accessible par les systèmes d'exploitation 32 bits pour accélérer les applications. Cela réduit le temps de chargement des sites Web et améliore les performances de logiciels comme Adobe Photoshop. De plus, elle diminue la fréquence d'accès aux SSD/HDD, prolongeant leur durée de vie.

Comment overclocker le processeur avec l'ASRock Z77 Extreme4 ?

La carte mère offre plusieurs options d'overclocking : via le BIOS, vous pouvez ajuster les fréquences et tensions du CPU, du GPU intégré et de la mémoire. L'utilitaire ASRock Extreme Tuning Utility (AXTU) permet un overclocking logiciel avec des profils. Attention : l'overclocking comporte des risques et peut endommager le matériel. Utilisez des systèmes de refroidissement adaptés.

Quels systèmes d'exploitation sont supportés ?

La carte mère supporte Microsoft Windows 7, Windows 7 64 bits, Windows Vista, Windows Vista 64 bits, Windows XP et Windows XP 64 bits. Notez que certaines fonctionnalités comme ASRock XFast RAM ne sont pas supportées sous Windows XP, et les ports USB 3.0 Intel nécessitent Windows 7 ou supérieur.

Comment installer les pilotes de la carte mère ?

Insérez le CD d'assistance fourni avec la carte mère. Le menu principal apparaît automatiquement si l'option 'Autorun' est activée. Sinon, exécutez le fichier ASSETUP.EXE dans le dossier BIN du CD. Suivez les instructions pour installer les pilotes du chipset, de l'audio, du réseau et les utilitaires ASRock.

MODE D'EMPLOI Z77 Extreme4 ASROCK

DDTR#1 DDSIR# CCS#1 TIR## ??TS# CN# TIXD# DDCD#1

HDMI_SPDIF Header HDMI_SPDIF header, providing

(2-pin HDMI_SPDIF1) SPDIF audio output to HDMI

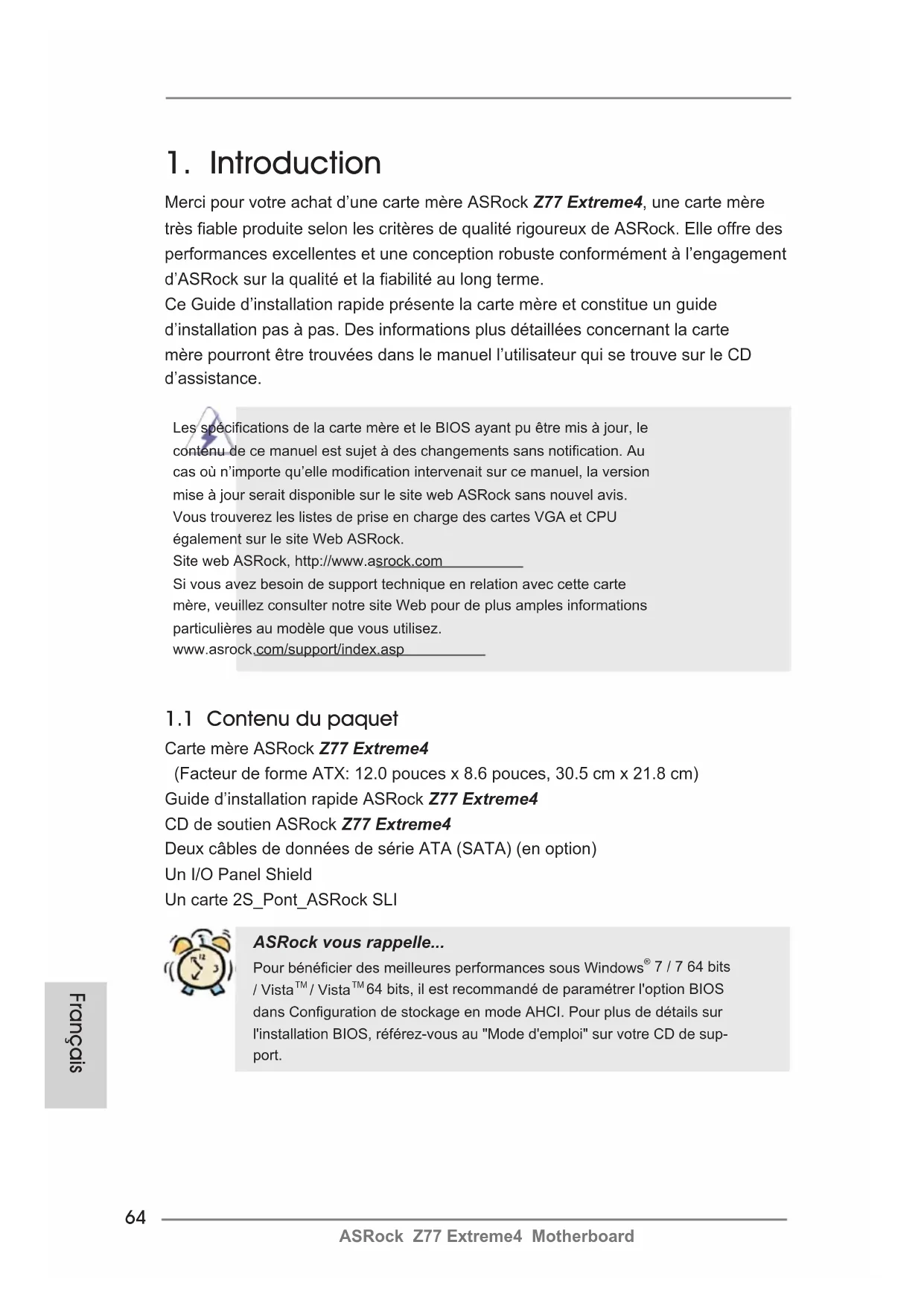

Merci pour votre achat d'une carte mère ASRock Z77 Extreme4, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme.

Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l'utilisateur qui se trouve sur le CD d'assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe qu'elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock Z77 Extreme4

(Facteur de forme ATX: 12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm)

Guide d'installation rapide ASRock Z77 Extreme4

CD de soutien ASRock Z77 Extreme4

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

Un carte 2S_Pont_ASRock SLI

ASRock vous rappelle...

Pour bénéficier des meilleures performances sous Windows ^® 7/764 bits / Vista ^™ / Vista ^™ 64 bits, il est recommandé de paramétrer l'option BIOS dans Configuration de stockage en mode AHCI. Pour plus de détails sur l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de support.

1.2 Spécifications

Format - Facteur de forme ATX:12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm- Design de condensateur Premium Gold (condensateurs polymère conducteur de qualité supérieure 100% fabriqués au Japon)
CPU - Prend en charge les processeurs Intel® CoreTM i7 / i5 / i32ème et 3ème génération sur socket LGA1155- Conception Digi Power- 8 + 4 Power Phase conception- Prend en charge la technologie Intel® Turbo Boost 2.0- Prise en charge des unités centrales non verrouillées de série K- Prise en charge de la technologie Hyper-Threading(voir ATTENTION 1)- Prend en charges technologies Intel® Rapid Start et SmartConnect avec processeur Intel® Ivy Bridge CPU
Chipsets - Intel	® Z77
Mémoire - Compatible avec la Technologie de Mémoire à CanalDouble (voir ATTENTION 2)- 4 x slots DIMM DDR3- Supporter DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, sans amortissement mémoire- Capacité maxi de mémoire système: 32GB(voir ATTENTION 3)- Prend en charge le profil de mémoire extrême Intel® (XMP)1.3/1.2
Slot d'extension - 2 x fentes PCI Express 3.0 x16 (PCIE2/PCIE3: une à x16(PCIE2) / x8 (PCIE3), ou deux à x8 / x8) (voir ATTENTION 4)* PCIE 3.0 n'est pris en charge qu'avec le processeur Intel®Ivy Bridge. Avec le processeur Intel® Sandy Bridge, seulPCIE 2.0 est pris en charge.- 2 x slots PCI Express 2.0 x1- 2 x slots PCI- Prend en charge AMD Quad CrossFireXTM et CrossFireXTM- Prend en charge NVIDIA® Quad SLITM et SLITM
VGA sur carte * Intel® HD Graphics avec visuels intégrés (Built-in Visuals) et les sorties VGA sont uniquement pris en charge par lesprocesseurs à GPU intégré.- Supporte Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video, IntelTechnology, IntelIntel- Pixel Shader 5.0,Pixel Shader 4.1,Bridge- Mémoire partagée max 1760MB (voir ATTENTION 5)- Trois options de sortie VGA: D-Sub, DVI-D et HDMI(voir ATTENTION 6)- Prend en chargé le HDMI 1.4a avec une résolution maximale jusqu'à 1920x1200 @ 60Hz- Prend en chargé le DVI avec une résolution maximale jusqu'à 1920x1200 @ 60Hz- Prend en chargé le D-Sub avec une résolution maximale jusqu'à 2048x1536 @ 75Hz- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio : Audio à haut débit binaire) avec HDMI (Moniteur compatible HDMI requis)(voir ATTENTION 7)- Prise en charge de la fonction HDCP avec ports DVI et HDMI- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI et HDMI
Audio - 7,1 CH HD Audio avec protection de contenu(Realtek ALC898 Audio Codec)- Prise en charge de l'audio Premium Blu-ray
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Broadcom BCM57781- Support du Wake-On-LAN- Prend en charge la norme Energy Efficient Ethernet(Ethernet à efficacité énergétique) 802.3az- Supporte PXE
Panneau arrière I/O Panel- 1 x port clavier/souris PS/2- 1 x port D-Sub- 1 x port DVI-D- 1 x port HDMI- 1 x Port de sortie optique SPDIF- 2 x ports USB 2.0 par défaut- 1 x Connecteur e SATA3- 4 x ports USB 3.0 par défaut
- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)- 1 x interrupteur d'effacement du CMOS avec LED- Prise HD Audio: Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone(voir ATTENTION 8)
SATA3 - 2 x connecteurs SATA3 6,0 Gb/s par Intelcharge les fonctions RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage et Intel Smart Response), NCQ, AHCI et « Hot Plug » (Branche ment à chaud)- 2 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061, prennent en charge les fonctions NCQ, AHCI et « Hot Plug » (Branche ment à chaud) (le connecteur SATA3_A1 est partagé avec le port eSATA3)	® Z77, prennent en
USB 3.0 - 2 x ports USB3.0 à l'arrière par Intelcharge USB 1.0/2.0/3.0 jusqu'à 5 Gb/s- 2 x ports USB3.0 à l'arrière par ASMedia ASM1042, prennent en charge USB 1.0/2.0/3.0 jusqu'à 5 Gb/s- 1 x barrette USB3.0 en façade (prend en charge 2 ports USB 3.0) par Inteljusqu'à 5 Gb/s	® Z77, prennent en
Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de transfert de données pouvant aller jusqu'à 3.0Go/s, supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage et Intel Smart Response), NCQ, AHCI et Hot Plug (Branchement à chaud)- 4 x connecteurs SATA3, prennent en charge un taux de transfert de données pouvant aller jusqu'à 6.0Go/s- 1 x En-tête du module infrarouge- 1 x Barrette pour module à infrarouges grand public- 1 x En-tête de port COM- 1 x Connecteur HDMI_SPDIF- 1 x Connecteur de LED d'alimentation- Connecteur pour ventilateur de CPU/Châssis/pouvoir Ventilateur- br. 24 connecteur d'alimentation ATX- br. 8 connecteur d'alimentation 12V ATX- Connecteur audio panneau avant- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0 supplémentaires)- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0 supplémentaires)
- 1 x Dr. Debug (LED de débogage à 7 segments)
Interrupteur - 1 x interrupteur d'effacement du CMOS avec LEDrapide - 1 x interrupteur d'alimentation avec LED- 1 x interrupteur de réinitialisation avec LED
BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI- Support du "Plug and Play"- Compatible pour événements de réveil ACPI 1.1- Gestion jumperless- Support SMBIOS 2.3.1- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA TensionMulti-ajustement
CD d'assistance - Pilotes, utilitaires, logiciel anti-virus (version d'évaluation), CyberLink MediaEspresso 6.5 Trial, Suite multimédiaASRock MAGIX - OEM
Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)unique (voir ATTENTION 9)- ASRock l'Instant Boot- ASRock Instant Flash (voir ATTENTION 10)- Chargeur ASRock APP (voir ATTENTION 11)- ASRock SmartView (voir ATTENTION 12)- ASRock XFast USB (voir ATTENTION 13)- ASRock XFast LAN (voir ATTENTION 14)- ASRock XFast RAM (voir ATTENTION 15)- ASRock Crashless BIOS (voir ATTENTION 16)- Lucid Virtu Universal MVP (voir ATTENTION 17)* Lucid Virtu Universal MVP est uniquement pris en charge par les processeurs à GPU intégré.- L'accélérateur hybride:- Contrôle direct de la fréquence CPU(voir ATTENTION 18)- ASRock U-COP (voir ATTENTION 19)- Garde d'échec au démarrage (B.F.G.)- Combo Cooler Option (C.C.O.) (voir ATTENTION 20)- DEL veilleuse
Surveillance - Détection de la température de l'UCsystème - Mesure de température de la carte mère- Tachéomètre ventilateur processeur/châssis/pouvoirventilateur- Ventilateur silencieux pour unité centrale/châssis (permet leréglage automatique de la vitesse du ventilateur pourchâssis, selon la température de l'unité centrale)
- Commande de ventilateur CPU/Châssis à plusieurs vitesses- Monitoring de la tension: +12V, +5V, +3.3V, Vcore
OS - Microsoft / XP / XP 64-bit (voir ATTENTION 21)	® Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit
Certifications - FCC, CE, WHQL- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)(voir ATTENTION 22)

* Pour de plus amples informations sur les produits, s'il vous plaît visitez notre site web: http://www.asrock.com

ATTENTION

Il est important que vous réalisiez qu'il y a un certain risque à effectuer l'overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l'overclocking. L'overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c'est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l'overclocking.

ATTENTION!

1. En ce qui concerne le paramétrage "Hyper-Threading Technology", veuillez consulter la page 60 du manuel de l'utilisateur sur le CD technique.
2. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d'intégrer la Technologie de Mémoire à Canal Double, assurez-vous de bien lire le guide d'installation des modules mémoire en page 17 pour réaliser une installation correcte.
3. Du fait des limites du système d'exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows ^ 7 / Vista ^TM / XP. Avec Windows ^ OS avec CPU 64 bits, il n'y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la mémoire que Windows ^ ne peut pas utiliser.
4. PCIE2 et PCIE3 prend en charge une vitesse pouvant atteindre Gen 3. Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge, PCI Express ne fonctionnera qu'en vitesse PCI Express Gen 2.
5. La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la Intel ^® website pour les informations recentes SVP.

6. Vous pouvez choisir de n'utiliser que deux moniteurs sur trois. Les moniteurs D-Sub, DVI-D et HDMI ne peuvent pas être activés en même temps. En outre, avec l'adaptateur DVI-HDMI, le port DVI-D peut prendre en charge les mêmes fonctions que le port HDMI.

7. xvYCC et Deep Color ne sont pris en charge que sous Windows ^® 7 64-bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en charge 12bpc en EDID. HBR est pris en charge sous Windows ^® 7 64-bit / 7 / Vista ^TM 64-bit / Vista ^TM .

8. Pour l'entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

9. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui permet de régler précisément différentes fonctions du système, via une interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de périphériques, il affiche les valeurs principales de votre système.

Dans Contrôle du ventilateur, il affiche la vitesse du ventilateur et la température, que vous pouvez ajuster. Dans Overclocking, vous pouvez overclocker la fréquence du CPU pour améliorer les performances du système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans un profil et les partager avec vos amis. Vos amis pourront alors installer le profil OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d'économie d'énergie), le contrôleur de la tension peut réduire le nombre de phases de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne sont pas utilisées, sans diminuer les performances de l'ordinateur.

Veuillez visiter notre site Web pour plus d'informations sur l'utilisation des fonctions de l'utilitaire ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com

1. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla durante o teste de arranque POST ou premir a tecla para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de flash. Note que a unidade flash USB ou a unidade de disco rígido devem utilizar o sistema de ficheiros FAT32/16/12.

2. Si vous désirez un moyen plus rapide et moins contraignant de recharger vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffit d'installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu'à 40% plus vite qu'avant. Le chargeur ASRock APP vous permet de charger rapidement et simultanément plusieurs appareils Apple, et le chargement continu est même pris en charge lorsque le PC passe en mode Veille (S1), Suspension à

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit.

1. SmartView, une nouvelle fonction du navigateur Internet, est une page de démarrage intelligente de IE, comportant à la fois vos sites Internet les plus visités, votre historique, vos amis Facebook et l'actualité en temps réel, le tout sur une vue optimisée pour une expérience de l'Internet encore plus personnelle. Les cartes mères ASRock sont équipées en exclusivité de l'utilitaire SmartView, ce qui vous permet de garder le contact avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez vous assurez que votre version de système d'exploitation est Windows® 7 / 7 64 bits / Vista™ / Vista™ 64 bits, et que vous utilisez le navigateur IE8. Site Internet ASRock : http://www.asrock.com/Feature/SmartView/index.asp
2. ASRock XFast USB permet d'améliorer les performances de votre périphérique de stockage USB. Les performances réelles dépendent des propriétés du périphérique.
3. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avantages suivants. Priorisation d'application LAN : Vous pouvez configurer votre priorité d'application idéalement et/ou ajouter des nouveaux programmes. Latence plus basse dans les jeux : Après avoir réglé la priorité de jeux en ligne plus haute, cela peut réduire la latence dans les jeux. Forme du trafic : Vous pouvez regarder des vidéos HD YouTube et télécharger simultanément des fichiers. Analyse en temps réel de vos données : Avec la fenêtre d'état, vous pouvez facilement reconnaître les flux de données que vous êtes en train de transférer.
4. ASRock XFast RAM est une nouvelle fonction intégrée à l'utilitaire ASRock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité l'espace mémoire que les processeurs du système d'exploitation Windows OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue le temps de chargement des sites Internet précédemment visités, rendant la navigation sur le web plus rapide que jamais. Il rend également l'utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM est qu'il réduit la fréquence d'accès à vos SSD ou HDD afin d'accroître leur durée de vie utile.
5. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur BIOS sans qu'ils aient à craindre un plantage ou une défaillance. Si l'alimentation venait à être coupée durant la mise à jour du BIOS, AS-Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS une fois le courant rétabli. Veuillez noter que les fichiers BIOS doivent être placés dans le répertoire racine de votre disque USB. Seuls les ports USB2.0 sont compatibles avec cette fonction.
6. VIRTU Universal MVP intègre toutes les fonctionnalités de base de la technologie Virtu Universal, qui virtualise GPU intégrée et GPU discrète pour des fonctionnalités optimales. Il est également doté de la fonction Virtual Vsync™ pour une qualité visuelle sans compromis. Ajoutez à cela

les avantages de la technologie HyperFormance, et VIRTU Universal MVP vous permettra d'obtenir des performances de jeu inégalées en réduisant intelligemment les tâches redondantes du rendu lors du flux entre le CPU, le GPU de la carte graphique et l'écran.
18. Même si cette carte mère offre un contrôle sans souci, il n'est pas recommandé d'y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d'endommager le CPU et la carte mère.
19. Lorsqu'une surchauffe du CPU est détectée, le système s'arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d'UC sur la carte mère fonctionne correctement et débranchez le cordon d'alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n'oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l'installation du PC.
20. Le Combo Cooler Option (C.C.O.) offre un choix flexible pour adopter trois types différents de refroidisseur sde CPU, les sockets LGA 775, LGA 1155 et LGA 1156. Veuillez noter que tous les ventilateurs de CPU 775 et 1156 ne peuvent pas être utilisés.
21. ASRock XFast RAM n'est pas pris en charge par Microsoft® Windows® XP / XP 64-bit. Les technologie Intel® Smart Connect et ports Intel® USB 3.0 n'est pas pris en charge par Microsoft® Windows® Vista™ / Vista™ 64-bit / XP / XP 64-bit.
22. EuP, qui signifie Energy Using Product (Produit Utilisant de l'Energie), est une disposition établie par l'Union Européenne pour définir la consommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d'arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d'Intel', l'alimentation électrique EuP doit correspondre à la norme, qui est que l'efficacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.

1.3 Réglage des cavaliers

L'illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches, le cavalier est « OUVERT ». L'illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Short Open 1 2 3

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 fig. 15)

Paramètres par défaut

Effacer la CMOS

Remarque : CLRCMOS1 vous permet d'effacer les données du CMOS. Pour effacer et réinitialiser les paramètres du système à la configuration originale, veuillez éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5 secondes. Veuillez cependant ne pas effacer le CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l'éteindre avant de continuer avec l'opération d'effacement du CMOS. Veuillez noter que le mot de passe, la date, l'heure, le profil par défaut de l'utilisateur, 1394 GUID et l'adresse MAC seront effacés seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le cavalier Effacer CMOS.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA2 Ces quatre connecteurs Série

(SATA2_2_3: voir p.2 No. 13) ATA2 (SATA2) grennent en (SATA2_4_5: voir p.2 No. 14) charge les capres SATA pour les périphériques de stockage internes. L'interface SATA2 actuelle permet des taux transferts de données pouvant aller jusqu'à 3,0 Gb/s.

Connecteurs Série ATA3 Ces quatre connecteurs Série

(SATA3_A0_A1: voir p.2 No. 11) ATA3 (SATA3) brennent en

(SATA3_0_1: voir p.2 No. 12) charge les câbles SATA pour

les périphériques de stockage internes. L'interface SATA3 _SATA3_1

actuelle permet des taux transferts de données pouvant aller jusqu'à 6,0 Gb/s. Si vous installez le disque dur sur le port eSATA3 sur le panneau E/S arrière, le connecteur SATA3_A1 interne ne fonctionne pas.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut être connecte au

(en option) disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte

mere.

En-tête USB 2.0 A côté des deux ports USB 2.0

(USB2_3 br. 9) par défaut sur le panneau E/S, (voir p.2 No. 26) il y a trois embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre

En-tête USB 3.0 En plus des quatre ports USB

(USB3_4_5 br. 19) 3.0 par défaut sur le panneau

(voir p.2 No. 9) E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en_5STX- GND

charge deux ports USB 3.0.

InA_P4_D+ +OIO+DUMMY

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br. 5) infrarouge optionnel de transfert

(voir p.2 No. 30) et de réception sans fil

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4) pour connecter des réce

(voir p.2 No. 27)

Connecteur audio panneau C'est une interface pour un

(HD_AUDIO1 br. 9) câble avant audio en façade qui

(voir p.2 No. 31) permet le branchement et le

contrôle commodes de périphériques audio.

1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97.
E. Pour activer le micro avant.

Pour les systèmes d'exploitation Windows ^® XP / XP 64 bits :

Sélectionnez "Mixer". Sélectionnez "Recorder" (Enregistreur). Puis cliquez sur "FrontMic" (Micro avant).

Pour les systèmes d'exploitation Windows ^® 7 / 7 64 bits / Vista ^TM /

Vista ^TM 64 bits :

Allez sur l'onglet "FrontMic" (Micro avant) sur le Panneau de contrôle Realtek. Ajustez "Recording Volume" (Volume d'enregistrement).

En-tête du panneau système Cet en-tête permet d'utiliser

(PANEL1 br. 9) plusieurs fonctions du pa

(voir p.2 No. 20) système frontal.

u panneau PUD- GND- DUVMY RESET# GND HDLED- HDLED I

Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssis sur cette barrette en respectant l'affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d'alimentation):

Connectez ici le connecteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon de mettre votre système hors tension avec l'interrupteur d'alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le voyant DEL est éteint lorsque le système est en mode veille S4 ou lorsqu'il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d'activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d'écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation, voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifiez bien à faire correspondre les fils et les broches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur cet

(SPEAKER1 br. 4) en-tête.

(voir p.2 No. 17)

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br. 4) ventilateur aux connecteurs

(voir p.2 No. 22) pour ventilateur et faites

correspondre le fil noir à la CHA_FAN_SPEED

(CHA_FAN2 br. 3)

(voir p.2 No. 38) CHA_FAN2 et CHA_FAN3

prennent en charge la fonction

(CHA_FAN3 br. 3) contrôle du ventilateur.

(voir p.2 No. 39)

(PWR_FAN1 br. 3)

(voir p.2 No. 4)

IA_FAN3

CHA FAN SPEEC

PWR_FAN_SPEED

broche de terre. CHA_FAN1,

Connecteur du ventilateur Veuillez connecter le câble de de l'UC ventilateur d'UC sur ce CPU_FAN1 br. 4) connecteur et brancher le fil (voir p.2 No. 3) noir sur la broche de terre

Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches, le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p.2 No. 5)

En-tête d'alimentation ATX Veuillez connecter l'unité (ATXPWR1 br. 24) d'alimentation ATX sur cet en- (voir p.2 No. 8) tête.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l'alimentation électrique ainsi qu'aux broches 1 et 13.

20-Installation de l'alimentation électrique ATX

Connecteur ATX 12V Veuillez connecter une unité (ATX12V1 br.8) d'alimentation électrique ATX (voir p.2 No. 1) 12V sur ce connecteur.

Bien que cette carte mère possède 8 broches connecteur d'alimentation ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser l'alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge

(voir p.2 No. 28)

un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin) fournissant une série audio

(voir p.2 No. 29) SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d'alimentation, un interrupteur de réinitialisation et un interrupteur d'effacement de CMOS, permettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système, ainsi que d'effacer les valeurs du CMOS.

Interrupteur d'alimentation(PWRBTN)(voir p.2 No. 18)		L'interrupteur d'alimentation est un interrupteur rapide, qui permet à l'utilisateur d'allumer/éteindre rapidement le système.
Interrupteur de réinitialisation(RSTBTN)(voir p.2 No. 16)		L'interrupteur de réinitialisation est un interrupteur rapide, qui permet à l'utilisateur de réinitialiser rapidement le système.
Interrupteur d'effacement de CMOS(CLRCBTN)(voir p.3 No. 13)		L'interrupteur d'effacement de CMOS est un interrupteur rapide qui permet à l'utilisateur d'effacer rapidement les valeurs du CMOS.

2. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l'ordinateur, veuillez presser ou pendant le POST (Power-On-Self-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant + + , ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L'utilitaire d'installation du BIOS est conçu pour être convivial. C'est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l'utilisateur (fichier PDF) dans le CD technique.

3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d'exploitation Microsoft® Windows®: 7 / 7 64 bits / Vista™ / Vista™ 64 bits / XP / XP 64 bits. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s'affiche automatiquement si "AUTORUN" est activé dans votre ordinateur. Si le Menu principal n'apparaît pas automatiquement, localisez dans le CD technique le fichier "ASSETUP.EXE" dans le dossier BIN et double-cliquez dessus pour afficher les menus.

1. Introduzione
