Ürün Tipi	ATX Anakart
Marka	ASRock
Model	B85 Anniversary
Boyutlar (ATX standart)	305 mm x 244 mm
Yonga Seti	Intel B85
İşlemci Soketi	LGA1150 (Intel 4. Nesil)
Bellek Türü	DDR3 ECC olmayan, tamponsuz, çift kanal
Bellek Yuva Sayısı	4 x DIMM
Maksimum Bellek Kapasitesi	32 Go
Desteklenen Bellek Frekansları	1066 / 1333 / 1600 MHz
Genişletme Yuvaları	1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1
Görüntü Çıkışları	VGA (D-Sub), DVI-D, HDMI
Depolama Bağlantısı	4 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
USB Bağlantısı	Arka panel: 4 x USB 2.0, 2 x USB 3.0 ; başlıklar: 4 x USB 2.0, 2 x USB 3.0
Ses	Realtek ALC662, audio 5.1 CH HD
Ağ	Realtek RTL8111GR, Gigabit LAN 10/100/1000 Mbit/s
Güç Gereksinimi	ATX 24 pin, ATX 12V 8 pin, PCIe 4 pin konnektör
Korumalar	Katı kondansatörler, aşırı gerilim ve elektrostatik deşarj koruması
Uyumlu İşletim Sistemleri	Windows 7, 8, 8.1 (32 et 64 bits)
Sertifikalar	FCC, CE, ErP/EuP Ready
Bakım	Kuru bir bez veya basınçlı hava ile temizleyin; sıvılardan kaçının
Güvenlik	ASRock tam dalgalanma koruması: aşırı gerilim, yıldırım, ESD
Yedek Parça / Onarılabilirlik	Belirtilmemiş; lehimli bileşenler, değiştirmesi zor

Sık sorulan sorular - B85 Anniversary ASROCK

Hangi işlemciler ASRock B85 Anniversary anakartıyla uyumludur?

Anakart, LGA1150 soketinde 4. ve yeni 4. nesil Intel Core i7/i5/i3, Xeon, Pentium ve Celeron işlemcileri, entegre grafikli modeller dahil destekler.

Desteklenen maksimum RAM bellek kapasitesi nedir?

1066, 1333 ve 1600 MHz frekanslarında, çift kanal yapılandırmasında, ECC olmayan, tamponsuz DDR3 belleğe kadar 32 GB destekler.

Anakartın BIOS'u nasıl güncellenir?

BIOS'u UEFI içindeki entegre araçla veya verilen CD'yi kullanarak güncelleyebilirsiniz. ASRock web sitesinden en son sürümü indirin, bir USB belleğe kopyalayın ve BIOS'ta Instant Flash işlevini kullanın.

Bu anakartta Windows 10 işletim sistemi kullanabilir miyim?

Resmi bildirim Windows 7, 8 ve 8.1'i belirtir. Windows 10 çalışabilir, ancak bazı sürücüler güncelleme gerektirebilir. ASRock web sitesinden uyumluluğu kontrol edin.

Anakart çoklu ekran destekliyor mu?

Evet, VGA, DVI-D ve HDMI portları sayesinde aynı anda üç ekrana kadar destekler. Entegre Intel HD Grafikler bu yapılandırmaya izin verir.

Anakart açılmazsa ne yapmalıyım?

Bağlantıları kontrol edin: güç (24 pin ve 8 pin), CPU, RAM. Tek bir bellek modülüyle test edin. Sorun devam ederse, CLRCMOS1 pinlerini kısa devre yaparak clear CMOS yapın.

CMOS ayarları (clear CMOS) nasıl silinir?

Bilgisayarı kapatın ve güç kablosunu çıkarın. 15 saniye bekleyin, ardından CLRCMOS1'in 2 ve 3 numaralı pinlerine bir jumper kapağı yerleştirin. 5 saniye bekleyin. Jumper'ı varsayılan konuma (pin 1-2) geri getirin ve tekrar takın.

SATA2 ve SATA3 konektörleri arasındaki fark nedir?

SATA3 (6 Gb/s) konektörleri, SATA2'den (3 Gb/s) iki kat daha yüksek hız sunar. Daha iyi performans için SSD'ler veya modern sabit diskler için SATA3 portlarını kullanın.

Anakartta ön panelde USB 3.0 portları var mı?

Evet, arkadaki 2 USB 3.0 portuna ek olarak ön panelde 2 adede kadar USB 3.0 portu bağlamak için bir USB 3.0 başlığı (19 pin) bulunur.

Hangi tür fanlar bağlanabilir?

Kartta CPU fanı (1x 4 pin, 1x 3 pin), kasa fanları (1x 4 pin, 1x 3 pin) ve güç kaynağı fanı (3 pin) için konektörler bulunur. Bazıları için hız kontrolü mevcuttur.

KULLANIM KILAVUZU B85 Anniversary ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock B85 Anniversary anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock B85 Anniversary Anakartı (ATX Form Faktörü)
• ASRock B85 Anniversary Hızlı Kurulum Kılavuzu
• ASRock B85 Anniversary Destek CD'si
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı

1.2 Özellikler

Platform	ATX Form FaktörüTam Katı Bağlayıcı tasarımıYüksek Yoğunluklu Cam Elyaf PCB
CPU	Yeni 4. ve 4. Nesil Intel® CoreTM i7/i5/i3/Xeon®/Pentium®/Celeron® İşlemcilerini destekler (Soket 1150)Dijital Güç tasarımı4 Güç Safhası tasarımıIntel® Turbo Boost 2.0 Teknolojisini destekler
Yonga kümesi	Intel® B85
Bellek	Çift Kanallı DDR3 Bellek Teknolojisi4 x DDR3 DIMM YuvasıDDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği desteklerMaksimum sistem belleği kapasitesi: 32GB (bkz. DİKKAT)Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler
Genişletme Yuvası	1 x PCI Express 3.0 x16 Yuva (PCIE2:x16 modu)5 x PCI Express 2.0 x1 Yuva
Grafikler	Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD Graphics 4400/4600 ile Intel® Quick Sync VideoPixel Shader 5.0, DirectX 11.1Maksimum paylaşılan bellek 1792MBÜç grafik çıkışı seçeneği: D-sub, DVI-D ve HDMIÜçlü Monitor DesteğiEn yüksek 1920x1200 @ 60Hz çözünürlüğüne kadar HDMI destekler1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler
• HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
  • DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler
• DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler

Ses

• (Realtek ALC662 Ses Codec'i) 5,1 Kanal HD Ses
- Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)
- ELNA Audio Caps.

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111GR
• WAN üzerinden açma destekler
• LAN Açılışını Destekler
- Yıldırım/ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması)
• LAN Kablo Algılama'yı destekler
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler

Arka Panel I/O

• 1 x PS/2 Fare Bağlantı Noktası
• 1 x PS/2 Klavye Bağlantı Noktası
• 1 x D-Sub Bağlantı Noktası
• 1 x DVI-D Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
- 4 x USB 2.0 Bağlantı noktası (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))
- 2 x USB 3.0 Bağlantı noktası (ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))
- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)
• HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

• 4 x SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve Hot Plug işlevlerini destekler
• 2 x SATA2 3,0 Gb/s bağlayıcıları NCQ, AHCI ve Hot Plug işlevlerini destekler

Bağlayıcı

• 1 x TPM Bağlantısı
  • 1 x Güç LED Bağlantısı
• 2 x İşlemci Fan Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)
• 2 x Kasa Fanı Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)
  • 1 x Güç Fanı Bağlayıcısı (3 pimli)
  • 1 x 24 pim ATX Güç Bağlayıcısı
  • 1 x 8 pim 12V Güç Bağlayıcısı
  • 1 x PCIe Güç Bağlayıcısı
  • 1 x Ön Panel Ses Bağlayıcısı
  • 1 x SPDIF Çıkış bağlayıcısı
• 2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
• 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

BIOS

• Çok dilli GUI desteği ile 32Mb AMI UEFI Legal BIOS
• ACPI 1.1 Uyumlu uyandırma olayları
• SMBIOS 2.3.1 desteği
  • CPU, DRAM, PCH 1,05V Voltaj çoklu ayarı

Donanim

• CPU/Kasa sıcaklığı tespiti (CHA_FAN2 hariç)
  • CPU/Kasa/Güç Fanı Devirölçer
• İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı) (CHA_FAN2 hariç)
• CPU/Kasa Fanı çoklu hız kontrolü (CHA_FAN2 hariç)
  • Voltaj izleme: +12V, +5V, +3,3V, CPU Vcore

OS

- Microsoft® Windows® 8.1 32 bit / 8.1 64 bit / 8 32 bit / 8 64 bit / 7 32 bit / 7 64 bit

Belgeler

• FCC, CE, WHQL
• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short Open 1 2 3

CMOS'u Temizle Bağlantı Teli

(CLRCMOS1)

(bkz. sf.1, No. 21)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıkyen (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 16)

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

Seri ATA2 Bağlayıcıları

(SATA_4:

bkz. sf.1, No. 13)

(SATA_5:

bkz. sf.1, No. 12)

Bu iki SATA2 bağlayıcısı, veri aktarım hızı 3,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

Seri ATA3 Bağlayıcıları

(SATA_0:

bkz. sf.1, No. 9)

(SATA_1:

bkz. sf.1, No. 8)

(SATA_2:

bkz. sf.1, No. 11)

(SATA_3:

bkz. sf.1, No. 10)

SATA_1SATA_3 SATA_0SATA_2

Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

USB 2.0 Bağlantıları

(9-pin USB_8_9)

(bkz. sf.1, No. 17)

(9-pin USB_6_7)

(bkz. sf.1, No. 18)

USB PWR P- P+ GND DUMMY 1 GND P+ P- USB PWR

Bu anakart üzerinde, I/

O paneli üzerindeki dört

USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantı

(19-pin USB3_10_11)

(bkz. sf.1, No. 6)

Vbus/Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Bu anakart üzerinde, I/O

paneli üzerindeki iki USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 23)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'i (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlananıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 20)

DUMMY SPEAKER

+5V
DUMMY

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa ve Güç Fanı

Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 14)

(3-pin CHA_FAN2)

(bkz sf.1, No. 7)

(3-pin PWR_FAN1)

(bkz sf.1, No. 1)

FAN_SPEED_CONTROL CHA_FAN_SPE ED +12V GND

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 24)

(3-pin CPU_FAN2)

(bkz sf.1, No. 26)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 5)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.

ATX 12V Güç Bağlayıcısı

(8-pin ATX12V1)

(bkz. sf.1, No. 2)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.

PCIe Güç Bağlayıcısı

(4 pimli PCIE_PWR1)

(bkz. sf.1, No. 25)

Üçten fazla grafik kartı takıldığında, lütfen bu bağlayıcıya bir 4 pin molex güç kablosu bağlayın.

SPDIF Çıkış Bağlayıcısı

(2-pin SPDIF_OUT1)

(bkz sf.1, No. 22)

Lütfen kablo ile bu bağlantıya bir HDMI VGA kartının SPDIF_OUT bağlayıcı takın.

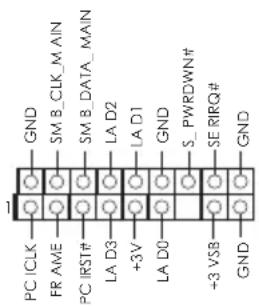

TPM bağlantısı

(17-pin TPMS1)

(bkz. sf.1, No. 19)

GND SM B_CLK_M IN SM B_DATA_M IN LA D2 LA D1 GND S_ PWRDWN# SE RIRQ# GND PC ICLK FR AME PC IRST# LA D3V +3V LA D0 +3 VSB GND

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler.

TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır.
