B85 Anniversary - Motherboard ASROCK - Kostenlose Bedienungsanleitung

Produkttyp	ATX-Motherboard
Marke	ASRock
Modell	B85 Anniversary
Abmessungen (ATX-Standard)	305 mm x 244 mm
Chipsatz	Intel B85
Prozessorsockel	LGA1150 (Intel 4. Generation)
Speichertyp	DDR3 Non-ECC, ungepuffert, Dual-Channel
Anzahl Speichersteckplätze	4 x DIMM
Maximale Speicherkapazität	32 GB
Unterstützte Speicherfrequenzen	1066 / 1333 / 1600 MHz
Erweiterungssteckplätze	1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1
Grafikausgänge	VGA (D-Sub), DVI-D, HDMI
Speicheranschlüsse	4 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
USB-Anschlüsse	Rückseite: 4 x USB 2.0, 2 x USB 3.0; intern: 4 x USB 2.0, 2 x USB 3.0
Audio	Realtek ALC662, 5.1-Kanal HD-Audio
Netzwerk	Realtek RTL8111GR, Gigabit LAN 10/100/1000 Mbit/s
Erforderliche Stromversorgung	ATX 24-polig, ATX 12V 8-polig, PCIe 4-polig
Schutzfunktionen	Solide Kondensatoren, Überspannungs- und ESD-Schutz
Kompatible Betriebssysteme	Windows 7, 8, 8.1 (32 und 64 Bit)
Zertifizierungen	FCC, CE, ErP/EuP Ready
Wartung	Mit einem trockenen Tuch oder Druckluft reinigen; Flüssigkeiten vermeiden
Sicherheit	Vollständiger ASRock-Schutz gegen Spannungsspitzen: Überspannungen, Blitzschlag, ESD
Ersatzteile / Reparierbarkeit	Nicht angegeben; verlötete Komponenten, Austausch schwierig

Häufig gestellte Fragen - B85 Anniversary ASROCK

Welche Prozessoren sind mit dem ASRock B85 Anniversary Mainboard kompatibel?

Die Hauptplatine unterstützt Intel Core i7/i5/i3, Xeon, Pentium und Celeron Prozessoren der 4. und neuen 4. Generation im LGA1150-Sockel, einschließlich der Modelle mit integrierter Grafik.

Was ist die maximale RAM-Speicherkapazität?

Sie unterstützt bis zu 32 GB DDR3 Non-ECC, ungepufferten Speicher im Dual-Channel-Modus mit Frequenzen von 1066, 1333 und 1600 MHz.

Wie aktualisiere ich das BIOS des Mainboards?

Sie können das BIOS über das integrierte Tool im UEFI oder mit der mitgelieferten CD aktualisieren. Laden Sie die neueste Version von der ASRock-Website herunter, kopieren Sie sie auf einen USB-Stick und verwenden Sie die Funktion Instant Flash im BIOS.

Kann ich Windows 10 auf diesem Mainboard verwenden?

Die offizielle Anleitung nennt Windows 7, 8 und 8.1. Windows 10 könnte funktionieren, aber einige Treiber erfordern möglicherweise Updates. Überprüfen Sie die Kompatibilität auf der ASRock-Website.

Unterstützt das Mainboard mehrere Bildschirme?

Ja, es unterstützt bis zu drei gleichzeitige Bildschirme über die Anschlüsse VGA, DVI-D und HDMI. Die integrierte Intel HD Graphics ermöglicht diese Konfiguration.

Was tun, wenn das Mainboard nicht startet?

Überprüfen Sie die Anschlüsse: Stromversorgung (24-polig und 8-polig), CPU, RAM. Testen Sie mit einem einzelnen Speichermodul. Wenn das Problem weiterhin besteht, führen Sie einen CMOS-Reset durch, indem Sie die CLRCMOS1-Pins kurzschließen.

Wie setze ich die CMOS-Einstellungen zurück (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Warten Sie 15 Sekunden, setzen Sie dann einen Jumper auf die Pins 2 und 3 von CLRCMOS1 für 5 Sekunden. Setzen Sie den Jumper zurück auf die Standardposition (Pins 1-2) und schließen Sie wieder an.

Was ist der Unterschied zwischen SATA2- und SATA3-Anschlüssen?

Die SATA3-Anschlüsse (6 Gbit/s) bieten die doppelte Bandbreite von SATA2 (3 Gbit/s). Verwenden Sie die SATA3-Anschlüsse für SSDs oder moderne Festplatten, um eine bessere Leistung zu erzielen.

Hat das Mainboard USB 3.0-Anschlüsse an der Vorderseite?

Ja, es hat einen internen USB 3.0-Header (19-polig), der den Anschluss von bis zu 2 USB 3.0-Anschlüssen an der Vorderseite ermöglicht, zusätzlich zu den 2 USB 3.0-Anschlüssen auf der Rückseite.

Welche Arten von Lüftern können angeschlossen werden?

Das Mainboard verfügt über Anschlüsse für CPU-Lüfter (1x 4-polig, 1x 3-polig), Gehäuselüfter (1x 4-polig, 1x 3-polig) und Netzteil-Lüfter (3-polig). Für einige ist eine Drehzahlregelung verfügbar.

BEDIENUNGSANLEITUNG B85 Anniversary ASROCK

Vielen Dank, dass Sie sich für das B85 Anniversary von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

• ASRock B85 Anniversary – Motherboard (ATX-Formfaktor)
• ASRock B85 Anniversary – Schnellinstallationsanleitung
• ASRock B85 Anniversary – Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	ATX-FormfaktorSolides KondensatordesignLeiterplatte mit hochdichtem Glasgewebe
Prozessor	Unterstützt Intel® CoreTM i7/i5/i3/Xeon®/Pentium®/Celeron®-Prozessoren (Sockel 1150) der 4. und neuen 4. GenerationDigipower-Design4-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-Technologie
Chipsatz	Intel® B85
Speicher	Dualkanal-DDR3-Speichertechnologie4 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter SpeicherSystemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG)Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweiterungssteckplatz	1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x16-Modus)5 x PCI-Express 2.0-x1-Steckplätze
Grafikkarte	Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1Max. geteilter Speicher: 1792 MBDrei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMIUnterstützt drei MonitoreUnterstützt HDMI mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

• Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
• Unterstützt HDCP mit DVI-D- und HDMI-Ports
• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports

Audio

• 5.1-Kanal-HD-Audio (Realtek ALC662-Audiocodec)
- Unterstützt Überspannungsschutz (ASRock Full Spike Protection)
- ELNA Audio Caps.

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111GR
- Unterstützt Wake-On-WAN
- Unterstützt Wake-On-LAN
- Unterstützt Schutz vor Blitzschlag/elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)
- Unterstützt LAN-Kabelerkennung
- Unterstützt energieeffi zientes Ethernet 802.3az
- Unterstützt PXE

Rück-

blende, E/A

• 1 x PS/2-Mausanschluss
• 1 x PS/2-Tastaturanschluss
- 1 x D-Sub-Port
- 1 x DVI-D-Port
- 1 x HDMI-Port
- 4 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 2 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

Speicher	4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging2 x SATA-II-3,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging
Anschluss	1 x TPM-Stiftleiste1 x Betrieb-LED-Stiftleiste2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)2 x Gehäuselüfteranschlüsse (1 x 4-polig, 1 x 3-polig)1 x Netzteillüfteranschluss (3-polig)1 x 24-poliger ATX-Netzanschluss1 x 8-poliger 12-V-Netzanschluss1 x PCIe-Netzanschluss1 x Audioanschluss an Frontblende1 x SPDIF-Ausgang2 x USB 2.0-Stiftleisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))1 x USB 3.0-Stiftleiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
BIOS-Funktion	32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 1.1-konforme AufweckereignisseSMBIOS 2.3.1-UnterstützungCPU, DRAM, PCH 1,05 V / Mehrfachspannungsanpassung
Hardwareüberwachung	CPU-/Gehäusetemperaturerkennung (Außer CHA_FAN2)CPU/Gehäuse/Netzteil-LüftertachometerLautloser CPU-/Gehäuselüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur) (Außer CHA_FAN2)CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung (Außer CHA_FAN2)Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem	Microsoft® Windows® 8.1, 32 Bit / 8.1, 64 Bit / 8, 32 Bit / 8, 64 Bit / 7, 32 Bit / 7, 64 Bit

Zertifizierungen

• FCC, CE, WHQL
  • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows*-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows*-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows° nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 21)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste(3-polig, PLED1)(siehe S. 1, Nr. 16)		Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des System-betriebsstatus mit dieser Stiftleiste.
Serial-ATA-II-Anschlüsse(SATA_4:siehe S. 1, Nr. 13)(SATA_5:siehe S. 1, Nr. 12)		Diese beiden SATA-II-Anschlüsse unterstützenSATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 3,0 Gb/s.
Serial-ATA-III-Anschlüsse(SATA_0:siehe S. 1, Nr. 9)(SATA_1:siehe S. 1, Nr. 8)(SATA_2:siehe S. 1, Nr. 11)(SATA_3:siehe S. 1, Nr. 10)		Diese vier SATA-III-Anschlüsse unterstützenSATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
USB 2.0-Stiftleisten(9-polig, USB_8_9)(siehe S. 1, Nr. 17)(9-polig, USB_6_7)(siehe S. 1, Nr. 18)		Neben vier USB 2.0-Ports an der E/A-Blende befinden sich zweiStiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
USB 3.0-Stiftleiste(19-polig, USB3_10_11)(siehe S. 1, Nr. 6)		Neben zwei USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste andiesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 23)

GND PRESENCE# MIC_RET OUT_RET I J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecher- stiftleiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 20)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

Gehäuse- und Netzteil- lüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 14)

FAN _ S P EED_CONTROL L CHA_F A N _ SPEED +12V GND

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 7)

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 1)

CPU-Lüfteranschlüsse

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 24)

(3-polig, CPU_FAN2)

(siehe S. 1, Nr. 26)

Dieses Motherboard bietet einen 4-poligen CPU-

Lüfteranschluss (lautloser Lüfter). Falls Sie einen

3-poligen CPU-Lüfter anschließen möchten,

verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss

(24-polig, ATXPWR1)

(siehe S. 1, Nr. 5)

Dieses Motherboard

bietet einen 24-poligen

ATX-Netzanschluss.

Bitte schließen Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss

(8-polig, ATX12V1)

(siehe S. 1, Nr. 2)

Dieses Motherboard bietet einen 8-poligen ATX-12-

V-Netzanschluss. Bitte

schließen Sie es zur Nutzung eines 4-poligen AT

Netzteils entlang Kontakt 1 und Kontakt 5 an.

PCIe-Netzanschluss

(4-polig, PCIE_PWR1)

(siehe S. 1, Nr. 25)

Bitte verbinden Sie ein 4-poliges

Molex-Netzkabel mit diesem

Anschluss, wenn mehr als drei

Grafikkarten installiert sind.

SPDIF-Ausgang

(siehe S. 1, Nr. 22)

SPDIFOUT

Bitte verbinden Sie den

SPDIF_OUT-Anschluss

einer HDMI-VGA-Karte

über ein Kabel mit dieser

Stiftleiste.

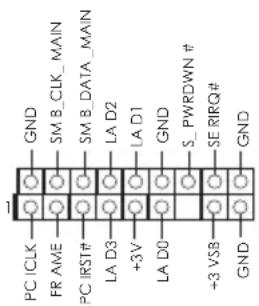

TPM-Stiftleiste

(17-polig, TPMS1)

(siehe S. 1, Nr. 19)

GND SM B_CLK_MAIN SM B_DATA_MAIN LA D2 LA D1 GND S_PWRDWN # SE_RIRQ# GND PC ICLK FR AME PC IRST# +3V LA D0 +3 VSB GND

Dieser Anschluss

unterstützt das Trusted

Platform Module- (TPM)

Kennwörter und Daten

sicher aufbewahren kann.

Ein TPM-System hilft

zudem bei der Stärkung

der Netzwerksicherheit,

schützt digitale Identitäten

und gewährleistet die

Plattformintegrität.
