Тип продукта	Материнская плата ATX
Бренд	ASRock
Модель	B85 Anniversary
Размеры (стандарт ATX)	305 мм x 244 мм
Чипсет	Intel B85
Сокет процессора	LGA1150 (Intel 4-го поколения)
Тип памяти	DDR3 без ECC, без буфера, двухканальная
Количество слотов памяти	4 x DIMM
Максимальный объем памяти	32 ГБ
Поддерживаемые частоты памяти	1066 / 1333 / 1600 МГц
Слоты расширения	1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1
Видеовыходы	VGA (D-Sub), DVI-D, HDMI
Разъемы для накопителей	4 x SATA 6 Гбит/с, 2 x SATA 3 Гбит/с
Разъемы USB	Задняя панель: 4 x USB 2.0, 2 x USB 3.0; на плате: 4 x USB 2.0, 2 x USB 3.0
Аудио	Realtek ALC662, аудио 5.1 CH HD
Сеть	Realtek RTL8111GR, Gigabit LAN 10/100/1000 Мбит/с
Требования к питанию	Разъем ATX 24 контакта, ATX 12V 8 контактов, PCIe 4 контакта
Защита	Твердотельные конденсаторы, защита от перенапряжений и электростатических разрядов
Совместимые операционные системы	Windows 7, 8, 8.1 (32 и 64 бита)
Сертификаты	FCC, CE, ErP/EuP Ready
Обслуживание	Очищать сухой тканью или сжатым воздухом; избегать жидкостей
Безопасность	Полная защита ASRock от скачков: перенапряжения, молнии, ESD
Запчасти / Ремонтопригодность	Не указано; компоненты припаяны, замена затруднена

Часто задаваемые вопросы - B85 Anniversary ASROCK

Какие процессоры совместимы с материнской платой ASRock B85 Anniversary?

Материнская плата поддерживает процессоры Intel Core i7/i5/i3, Xeon, Pentium и Celeron 4-го и нового 4-го поколения на сокете LGA1150, включая модели со встроенной графикой.

Какой максимальный объем оперативной памяти поддерживается?

Она поддерживает до 32 ГБ памяти DDR3 без ECC, без буфера, в двухканальной конфигурации, с частотами 1066, 1333 и 1600 МГц.

Как обновить BIOS материнской платы?

Вы можете обновить BIOS с помощью встроенного инструмента в UEFI или с прилагаемого компакт-диска. Загрузите последнюю версию с сайта ASRock, скопируйте на USB-флешку и используйте функцию Instant Flash в BIOS.

Могу ли я использовать операционную систему Windows 10 на этой материнской плате?

Официальное руководство упоминает Windows 7, 8 и 8.1. Windows 10 может работать, но некоторые драйверы могут потребовать обновления. Проверьте совместимость на сайте ASRock.

Поддерживает ли материнская плата несколько мониторов?

Да, она поддерживает до трех одновременных мониторов благодаря портам VGA, DVI-D и HDMI. Встроенная графика Intel HD Graphics позволяет такую конфигурацию.

Что делать, если материнская плата не запускается?

Проверьте подключения: питание (24 контакта и 8 контактов), процессор, оперативную память. Протестируйте с одним модулем памяти. Если проблема не исчезнет, выполните сброс CMOS, замкнув контакты CLRCMOS1.

Как сбросить параметры CMOS (clear CMOS)?

Выключите компьютер и отключите шнур питания. Подождите 15 секунд, затем установите перемычку на контакты 2 и 3 CLRCMOS1 на 5 секунд. Верните перемычку в исходное положение (контакты 1-2) и подключите питание.

В чем разница между разъемами SATA2 и SATA3?

Разъемы SATA3 (6 Гбит/с) обеспечивают вдвое большую скорость, чем SATA2 (3 Гбит/с). Используйте порты SATA3 для SSD или современных жестких дисков для лучшей производительности.

Есть ли на материнской плате порты USB 3.0 на передней панели?

Да, у нее есть разъем USB 3.0 (19 контактов) для подключения до 2 портов USB 3.0 на передней панели, помимо 2 портов USB 3.0 на задней панели.

Какие типы вентиляторов можно подключить?

Плата имеет разъемы для вентилятора процессора (1x 4 контакта, 1x 3 контакта), вентиляторов корпуса (1x 4 контакта, 1x 3 контакта) и вентилятора блока питания (3 контакта). Для некоторых доступно управление скоростью.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B85 Anniversary ASROCK

Благодарим вас за приобретение надежной системной платы ASRock B85 Anniversary, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящего руководства может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Системная плата ASRock B85 Anniversary (форм-фактор ATX)
• Краткое руководство по установке платы ASRock B85 Anniversary
• Компакт-диск с ПО для платы ASRock B85 Anniversary
  • 2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
  • 1 х экран панели с портами ввода-вывода

1.2 Спецификация

Платформа	Форм-фактор ATXИспользование только твердотельных конденсаторовПечатная плата высокой плотности на основе стеклоткани
ЦП	Поддержка процессоров нового 4-го и 4-го поколения Intel® CoreTM i7/i5/i3/Xeon®/Pentium®/Celeron® (Разъем 1150)Digi Power designСистема питания 4Поддержка технологии Intel® Turbo Boost 2.0
Чипсет	Intel® B85
Память	Двухканальная память DDR34 гнезда DDR3 DIMMПоддержка модулей памяти DDR3 1600/1333/1066 Non-ECC UnbufferedМаксимальный объем системной памяти: 32 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ»)Поддержка Intel® Extreme Memory Profile (ХМР)1.3/1.2
Слотрасширения	1 x Слот PCI Express 3.0 x16 (PCIE2:режим x16)5 x PCI Express 2.0 x1 разъем
Графическая система	Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1Максимальный объем совместно используемой памяти: 1792 M6

• Три графических выхода: D-Sub, DVI-D и HDMI
• Поддержка работы с тремя мониторами
• Поддержка технологии HDMI с максимальным разрешением до 1920x1200 при частоте обновления 60 Гц
• Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц
• Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц
• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор)
• Поддержка функции защиты HDCP через порты DVI-I и HDMI
• Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

Аудио

• 5.1 CH HD Аудио HD (Кодер-декодер Аудио Realtek ALC662)
• Защита от перенапряжения (ASRock Full Spike Protection)
• ELNA Audio Caps.

ЛВС

• PCIE x1 Gigabit LAN 10/100/1000 M6/c
• Realtek RTL8111GR
- Поддержка Wake-On-WAN
- Поддержка Wake-On-LAN
- Поддержка защиты от молнии/электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- Поддержка определения кабеля ЛВС
• Поддержка Energy Efficient Ethernet 802.3az
- Поддержка PXE

Порты ввода- вывода на задней панели

• 1 x PS/2 мышь клавиатуры
• 1 x PS/2 для клавиатуры
- 1 x D-Sub
- 1 x DVI-D
- 1 x HDMI
- 4 x USB 2.0 (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

• 2 x USB 3.0 (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)
• Разъемы HD Audio: линейный вход / передние динамики / микрофон

Запоминающие устройства

• 4 x разъем SATA3 6,0 Гб/с, поддержка функций NCQ, AHCI и горячей замены
• 2 x разъем SATA2 3,0 Гб/с, поддержка функций NCQ, АНСІ и горячей замены

Разъемы

• 1 x Колодка ТРМ
• 1 х колодка светодиодного индикатора питания
- 2 x разъема для вентилятора ЦП (1 x 4-контактный, 1 x 3-контактный)
- 2 x Разъемы для вентилятора корпуса (1 x 4-контактный, 1 x 3-контактный)
- 1 х разъем для вентилятора блока питания (3-контактный)
• 1 x разъем питания ATX (24-контактный)
• 1 x 8-контактный разъем питания 12 В
• 1 x Разъем питания PCIe
• 1 х аудиоразъем на передней панели
• 1 x выходной разъем SPDIF
- 2 x Колодки USB 2.0 (до 4 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)
- 1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

Параметры BIOS

• AMI UEFI Legal BIOS 32 МБ с поддержкой многоязычного графического интерфейса
• Совместимость с функцией энергопотребления в стандарте ACPI 1.1
  • Поддержка SMBIOS 2.3.1
• Регулировка напряжений процессора, DRAM, PCH 1,05 В

Контроль оборудования

• Датчик температуры процессора/корпуса (Для CHA_FAN2 исключением
  • Тахометр вентиляторов ЦП/корпуса/блока питания
• Бесшумный вентилятор охлаждения процессора/корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора) (Для CHA_FAN2 исключением
• Управление скоростью вращения вентилятора охлаждения процессора/корпуса (Для CHA_FAN2 исключением
• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

OC

- Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Сертификация

- FCC, CE, WHQL - Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows® таких ограничений нет. Для использования той памяти, которую OC Windows® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Перемычка сброса настроек CMOS

(CLRCMOS1)

(См. стр. 1, № 21)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания.

Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(См. стр. 1, № 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и индикатор

состояния системы к этой

КОЛОДКЕ В СООТВЕТСТВИИ

с распределением

КОНТАКТОВ,

приведенным ниже.

Перед подключением

кабелей определите

положительный и

отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания (3-контактная, PLED1)(См. стр. 1, No 16)		Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.
Разъемы Serial ATA2(SATA_4:См. стр. 1, No 13)(SATA_5:См. стр. 1, No 12)		Эти два разъема SATA2 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 3,0 Гб/с.
Разъемы Serial ATA3(SATA_0:см. стр.1, No 9)(SATA_1:См. стр. 1, No 8)(SATA_2:см. стр.1, No 11)(SATA_3:См. стр. 1, No 10)		Эти четыре разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.
Колодки USB 2.0.(9-контактная, USB_8_9)(См. стр. 1, No 17)(9-контактная, USB_6_7)(См. стр. 1, No 18)		Кроме четырех портов USB 2.0 на панели ввода-вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два порта.
Колодка USB 3.0(19-контактная, USB3_10_11)(См. стр. 1, No 6)		Кроме двух портов USB 3.0 на панели ввода-вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 23)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAK-ER1)

(См. стр. 1, № 20)

Предназначена для подключения динамика корпуса.

Разъемы для

вентиляторов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 14)

FAN_SPEED_CONTROL CHA _FAN_SPEE D +12V GND

Предназначены для

подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

(3-контактный, CHA_ FAN2)

(См. стр. 1, № 7)

(3-контактный, PWR_ FAN1)

(См. стр. 1, № 1)

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 24)

(3-контактный, CPU_ FAN2)

(См. стр. 1, № 26)

Эта материнская

плата снабжена

4-контактным разъемом

для малошумящего

вентилятора ЦП. Если вы собираетесь подключить

3-контактный

вентилятор охлаждения

процессора, подключайте его к контактам 1-3.

Разъем питания АТХ

(24-контактный, ATXPWR1)

(См. стр. 1, № 5)

Эта материнская плата

снабжена 24-контактным разъемом питания АТХ.

Чтобы использовать

20-контактный

разъем питания АТХ,

подключите его вдоль

Разъем питания АТХ 12 В

(8-контактный, ATX12V1)

(См. стр. 1, № 2)

Эта материнская плата

снабжена 8-контактным

разъемом питания АТХ

12 В. Чтобы использовать

4-контактный

разъем питания АТХ,

подключите его вдоль

Разъем питания PCIe (4-контактный PCIE_PWR1)

(См. стр. 1, № 25)

При установке более трех

графических карт подключите к данному разъему 4-контактный кабель Molex.

Выходной разъем SPDIF

(2-контактный, SPDIF_ OUT1)

(См. стр. 1, № 22)

Подключите разъем

SPDIF_OUT карты

HDMI VGA к этой

колодке при помощи

кабеля.

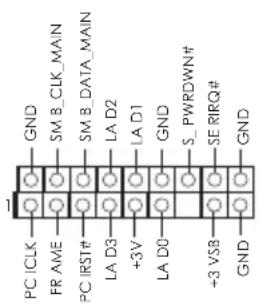

Колодка ТРМ

(17-контактная, TPMS1)

(См. стр. 1, № 19)

GND SM_B_CLK_MAIN SM_B_DATA_MAIN LA D2 LA D1 S_PWRDWN# SE_RIRQ# GND PC ICLK FR AME PC IRST# LA D3 +3V LA D0 +3 VSB GND

Этот разъем

обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
