| Type de produit | Carte mère ATX |
| Marque | ASRock |
| Modèle | B85 Anniversary |
| Dimensions (ATX standard) | 305 mm x 244 mm |
| Chipset | Intel B85 |
| Socket processeur | LGA1150 (Intel 4e génération) |
| Type de mémoire | DDR3 non-ECC, sans tampon, double canal |
| Nombre de slots mémoire | 4 x DIMM |
| Capacité mémoire maximale | 32 Go |
| Fréquences mémoire supportées | 1066 / 1333 / 1600 MHz |
| Slots d'extension | 1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1 |
| Sorties graphiques | VGA (D-Sub), DVI-D, HDMI |
| Connectique stockage | 4 x SATA 6 Gb/s, 2 x SATA 3 Gb/s |
| Connectique USB | Panneau arrière : 4 x USB 2.0, 2 x USB 3.0 ; embases : 4 x USB 2.0, 2 x USB 3.0 |
| Audio | Realtek ALC662, audio 5.1 CH HD |
| Réseau | Realtek RTL8111GR, Gigabit LAN 10/100/1000 Mbit/s |
| Alimentation requise | Connecteur ATX 24 broches, ATX 12V 8 broches, PCIe 4 broches |
| Protections | Condensateurs solides, protection contre les surtensions et décharges électrostatiques |
| Systèmes d'exploitation compatibles | Windows 7, 8, 8.1 (32 et 64 bits) |
| Certifications | FCC, CE, ErP/EuP Ready |
| Entretien | Nettoyer avec un chiffon sec ou air comprimé ; éviter les liquides |
| Sécurité | Protection complète contre les pics ASRock : surtensions, foudre, ESD |
| Pièces détachées / Réparabilité | Non spécifié ; composants soudés, remplacement difficile |
FOIRE AUX QUESTIONS - B85 Anniversary ASROCK
Questions des utilisateurs sur B85 Anniversary ASROCK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice B85 Anniversary - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B85 Anniversary de la marque ASROCK.
MODE D'EMPLOI B85 Anniversary ASROCK
Nous vous remercions d'avoir acheté cette carte mère ASRock B85 Anniversary, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
1.1 Contenu de l'emballage
- Carte mère ASRock B85 Anniversary (facteur de forme ATX)
- Guide d'installation rapide ASRock B85 Anniversary
• CD d'assistance ASRock B85 Anniversary - 2 x câbles de données Serial ATA (SATA) (Optionnel)
• 1 x panneau de protection E/S
1.2 Spécifications
| Plateforme | Facteur de forme ATXConception à condensateurs solidesPCB en tissu de verre haute densité |
| Processeur | Prend en charge les processeurs Intel® CoreTM i7/i5/i3/Xeon®/ Pentium®/Celeron® 4e, nouvelle 4e génération (socket 1150)Conception Digi PowerAlimentation à 4 phasesPrend en charge la technologie Intel" Turbo Boost 2.0 |
| Chipset | Intel® B85 |
| Mémoire | Technologie mémoire double canal DDR34 x fentes DIMM DDR3Prend en charge les mémoires sans tampon non ECC DDR3 1600/1333/1066Capacité max. de la mémoire système : 32Go (voir AVERTISSEMENT)Prend en charge Intel" Extreme Memory Profile (XMP)1.3/1.2 |
| Fente d'expansion | 1 x fente PCI Express 3.0 x 16 (PCIE2 :mode x16)5 x fentes PCI Express 2.0 x1 |
| Graphiques | La technologie Intel" HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.Prend en charge la technologie Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® In™Tru3D, Intel® Clear Video HD Technology, Intel® Insider, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1Mémoire partagée max. 1792MoTrois options de sortie graphique : D-Sub, DVI-D et HDMIPrend en charge la configuration à triple moniteursPrend en charge HDMI avec une résolution maximale de 1920x1200 @ 60 HzPrend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz |
| Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60HzPrend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)Prend en charge HDCP via ports DVI-D et HDMIPrend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI | |
| Audio | Audio 5.1 CH HD (codec audio Realtek ALC662)Protection contre les surtensions (Protection complète contre les pics ASRock)ELNA Audio Caps. |
| Réseau | PCIE x1 Gigabit LAN 10/100/1000 Mo/sRealtek RTL8111GRSupporte le réveil-sur-WANPrend en charge la fonction Wake-On-LANSupporte la protection contre la foudre/ESD (protection complète contre surges ASRock)Prise en charge de la détection de câble LANPrend en charge la fonction d’économie d’énergie Ethernet 802.3azPrend en charge PXE |
| Connectique du panneau arrière | 1 x port souris PS/21 x port clavier PS/21 x port D-Sub1 x port DVI-D1 x port HDMI4 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))2 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : entrée ligne / haut-parleur avant / microphone |
| Stockage | 4 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et Hot Plug2 x connecteurs SATA2 3,0 Go/s, compatibles avec les fonctions NCQ, AHCI et Hot Plug |
| Connectique | 1 x embase TPM1 x embase LED d'alimentation2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches)2 x connecteurs pour ventilateur de châssis (1 x 4 broches, 1 x 3 broches)1 x connecteur pour ventilateur d'alimentation (3 broches)1 x connecteur d'alimentation ATX 24 broches1 x connecteur d'alimentation 12 V 8 broches1 x connecteur d'alimentation PCIe1 x connecteur audio panneau frontal1 x port sortie SPDIF2 x embases USB 2.0 (4 ports USB 2.0 pris en charge)(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x embase USB 3.0 (2 ports USB 3.0 pris en charge)(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) |
| Caractéris-tiques du BIOS | BIOS UEFI AMI 32 Mo avec prise en charge d'interface graphique multilingueCompatible ACPI 1.1 Wake Up EventsPrend en charge SMBIOS 2.3.1Réglage de la tension CPU, DRAM, PCH 1,05 V |
| Surveillance du matériel | Détection de la température du processeur/châssis (Sauf pour CHA_FAN2)Tachéomètre processeur/châssis/ventilateur d'alimentationVentilateur silencieux processeur/châssis (réglage automatique de la vitesse du ventilateur du châssis d'après la température du processeur) (Sauf pour CHA_FAN2)Contrôle simultané des vitesses des ventilateurs processeur/châssis (Sauf pour CHA_FAN2)Surveillance de la tension d'alimentation: +12V, +5V, +3,3V, CPU Vcore |
Système d'exploitation
- Microsoft® Windows® 8.1 32 bits / 8.1 64 bits / 8 32 bits / 8 64 bits / 7 32 bits / 7 64 bits
Certifications
- FCC, CE, WHQL
• ErP/EuP Ready (alimentation ErP/EuP ready requise)
* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows ^ 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows ^ 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows ^ ne peut se servir.
1.3 Configuration des cavaliers (jumpers)
L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

2_3
Fonction Clear CMOSPar défaut
CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.
1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
Embase du panneau sys- tème
(PANNEAU1 à 9 broches) (voir p.1, No. 15)

PWRBTN (bouton d'alimentation):
pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.
RESET (bouton de réinitiélisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.
PLED (LED d'alimentation du système) :
pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur) :
pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.
| Embase LEDd'alimentation(PLED1 à 3 broches)(voir p.1, No. 16) | ![]() | Veuillez brancher le LEDd'alimentation du châssissur cette embase pour indiquer l'état d'alimentationdu système. |
| Connecteurs Serial ATA2(SATA_4:voir p.1, No. 13)(SATA_5:voir p.1, No. 12) | ![]() | Ces deux connecteursSATA2 sont compatiblesavec les câbles de donnéesSATA pour les appareils destockage internes avec untaux de transfert maximalde 3,0 Go/s. |
| Connecteurs Serial ATA3(SATA_0:voir p.1, No. 9)(SATA_1:voir p.1, No. 8)(SATA_2:voir p.1, No. 11)(SATA_3:voir p.1, No. 10) | ![]() | Ces quatre connecteursSATA3 sont compatiblesavec les câbles de donnéesSATA pour les appareils destockage internes avec untaux de transfert maximalde 6,0 Go/s. |
| Embases USB 2.0(USB_8_9 à 9 broches)(voir p.1, No. 17)(USB_6_7 à 9 broches)(voir p.1, No. 18) | ![]() | En plus des quatre portsUSB 2.0 sur le panneau E/S, cette carte mère est dotéede deux embases. Chaqueembase USB 2.0 peutprendre en charge deuxports. |
| Embases USB 3.0(USB3_10_11 à 19broches)(voir p.1, No. 6) | ![]() | En plus des deux ports USB3.0 sur le panneau E/S, cettecarte mère est dotée d'uneembase supplémentaire.Chaque embase USB 3.0peut prendre en charge deuxports. |
Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 23)

- L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
- Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».
Embase du haut-parleur du châssis
(SPEAKER1 à 4 broches) (voir p.1, No. 20)

Veuillez brancher le haut-parleur du châssis sur cette embase.
Connecteurs du châssis et de l'alimentation du ventilateur
(CHA_FAN1 à 4 broches) (voir p.1, No. 14)
(CHA_FAN2 à 3 broches) (voir p.1, No. 7)
(PWR_FAN1 à 3 broches) (voir p.1, No. 1)


Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 24)
(CPU_FAN2 à 3 broches) (voir p.1, No. 26)


Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 2)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Connecteur d'alimentation PCIe (PCIE_PWR1 à 4 broches) (voir p.1, No. 25)

Veuillez connecter un câble d'alimentation molex à 4 broches à ce connecteur lorsque plus de trois cartes graphiques sont installées.
Connecteur sortie SPDIF (SPDIF_OUT1 à 2 broches) (voir p.1, No. 22)

Veuillez brancher le connecteur SPDIF_OUT d'une carte VGA HDMI sur cette embase à l'aide d'un câble.

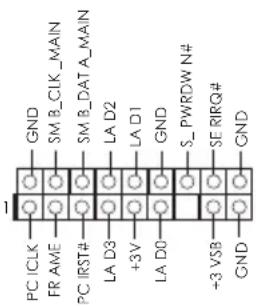

Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 19)

