B85 Anniversary - Placa-mãe ASROCK - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho B85 Anniversary ASROCK em formato PDF.
| Tipo de produto | Placa-mãe ATX |
| Marca | ASRock |
| Modelo | B85 Anniversary |
| Dimensões (ATX padrão) | 305 mm x 244 mm |
| Chipset | Intel B85 |
| Soquete do processador | LGA1150 (Intel 4ª geração) |
| Tipo de memória | DDR3 não-ECC, sem buffer, canal duplo |
| Número de slots de memória | 4 x DIMM |
| Capacidade máxima de memória | 32 GB |
| Frequências de memória suportadas | 1066 / 1333 / 1600 MHz |
| Slots de expansão | 1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1 |
| Saídas gráficas | VGA (D-Sub), DVI-D, HDMI |
| Conectividade de armazenamento | 4 x SATA 6 Gb/s, 2 x SATA 3 Gb/s |
| Conectividade USB | Painel traseiro: 4 x USB 2.0, 2 x USB 3.0; conectores frontais: 4 x USB 2.0, 2 x USB 3.0 |
| Áudio | Realtek ALC662, áudio 5.1 CH HD |
| Rede | Realtek RTL8111GR, Gigabit LAN 10/100/1000 Mbit/s |
| Fonte de alimentação necessária | Conector ATX de 24 pinos, ATX 12V de 8 pinos, PCIe de 4 pinos |
| Proteções | Capacitores sólidos, proteção contra sobretensões e descargas eletrostáticas |
| Sistemas operacionais compatíveis | Windows 7, 8, 8.1 (32 e 64 bits) |
| Certificações | FCC, CE, ErP/EuP Ready |
| Manutenção | Limpar com um pano seco ou ar comprimido; evitar líquidos |
| Segurança | Proteção completa contra picos ASRock: sobretensões, raios, ESD |
| Peças de reposição / Reparabilidade | Não especificado; componentes soldados, substituição difícil |
Perguntas frequentes - B85 Anniversary ASROCK
Perguntas dos utilizadores sobre B85 Anniversary ASROCK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Placa-mãe em formato PDF gratuitamente! Encontre o seu manual B85 Anniversary - ASROCK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. B85 Anniversary da marca ASROCK.
MANUAL DE UTILIZADOR B85 Anniversary ASROCK
Obrigado por adquirir a placa mãe ASRock B85 Anniversary, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa principal e o software do BIOS poderão ser atualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio. No caso de ocorrerem modificações neste manual, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
- Placa Mãe ASRock B85 Anniversary (Fator de Forma ATX)
• Guia de Instalação Rápida da ASRock B85 Anniversary
• CD de Suporte da ASRock B85 Anniversary - 2 x Cabos de dados Serial ATA (SATA) (Opcional)
- 1 x Painel de E/S
1.2 Especificações
| Platafor-ma | • Formato ATX• Design de condensador sólido• Tecido de Vidro de Alta densidade PCB |
| CPU | • Suporta Processadores de 4a Geração Nova e 4a Geração Intel®CoreTM i7/i5/i3/Xeon*/Pentium*/Celeron" (Soquete 1150)• Design Digi Power• Design com 4 fases de alimentação• Suporta a tecnologia Intel® Turbo Boost 2.0 |
| Chipset | • Intel® B85 |
| Memória | • Tecnologia de memória DDR3 de dois canais• 4 x Slots DIMM DDR3• Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédia• Capacidade máxima da memória do sistema: 32GB (ver CUIDADO)• Suporta Extreme Memory Profile (XMP)1.3/1.2 da Intel® |
| Slot de expansão | • 1 x Slot PCI Express 3.0 x16 (PCIE2:modo x16)• 5 x Slots PCI Express 2.0 x1 |
| Gráficos | • Os gráficos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.• Suporta gráficos incorporados Intel® HD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel® InsiderTM, Gráficos Intel® HD 4400/4600• Pixel Shader 5.0, DirectX 11.1• Memória compartilhada máxima de 1792MB• Três opções de saída de gráficos: D-Sub, DVI-D e HDMI• Suporta configuração com três monitores• Suporta HDMI com resolução máxima de 1920x1200 @ 60Hz• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz• Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz |
- Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)
- Suporta HDCP com Portas DVI-D e HDMI
- Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI
Áudio
- Áudio HD de 5.1 canais (Codec de áudio Realtek ALC662)
- Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)
- ELNA Audio Caps.
LAN
• LAN Gigabit 10/100/1000 Mb/s PCIE x1
• Realtek RTL8111GR
- Suporta Wake-On-WAN
- Suporta Wake-On-LAN
- Suporta Proteção conta Relâmpago/ESD (Proteção Total contra Picos ASRock)
- Suporta Detecção de cabo LAN
- Suporta IEEE 802.3az
- Suporta PXE
E/S do
• 1 x Porta PS/2 para mouse
painel pos-
- 4 x portas USB 2.0 (Suporta Proteção ESD (Proteção Total contra Picos ASRock))
- 2 x portas USB 3.0 (Suporta Proteção ESD (Proteção Total contra Picos ASRock))
- 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)
- Ficha de áudio HD: Entrada de linha / Altifalante frontal / Microfone
| Armazena-mento | 4 x conectores SATA3 a 6,0 Gb/s, com suporte para NCQ, AHCI e Hot Plug2 x conectores SATA2 a 3,0 Gb/s, com suporte para NCQ, AHCI e Hot Plug |
| Conector | 1 x Plataforma TPM1 suporte LED de alimentação2 conectores ventilador CPU (1 x 4 pinos, 1 x 3 pinos)2 x Conector da ventoinha do Gabinete (1 x 4 pinos, 1 x 3 pinos)1 conector ventilador alimentação (3 pinos)1 conector alimentação ATX 24 pinos1 x Conector de energia 8-pinos 12V1 x Conector de energia PCIe1 conector de áudio do painel frontal1 x Conector de saída SPDIF2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) |
| Funções da BIOS | 32Mb AMI Legal UEFI BIOS com suporte multilingue GUIACPI 1.1 compatível com eventos de despertarSuporta SMBIOS 2.3.1CPU, A DRAM, PCH multi-ajuste de tensão 1,05V |
| Monitor de hardware | Sensor de temperatura da CPU/Gabinete (Exceto para CHA_FAN2)Taquímetro do ventilador CPU/Chassi/AlimentaçãoVentoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU) (Exceto para CHA_FAN2)Controle de multi velocidade da Ventoinha da CPU/Gabinete (Exceto para CHA_FAN2)Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore |
| SO | Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit |
Certificações
- FCC, CE, WHQL
- Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é necessária)
* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas operacionais Windows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows* não utiliza.
1.3 Configuração dos jumpers
A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.
(ver p.1, N.° 21)


CLRCMOS1 permite que você apague os dados no CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, utilize a tampa do jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida.
1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
Suporte do painel de sistema
Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):
Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reinicialização):
Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
PLED (LED de alimentação do sistema):
Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de atividade do disco rígido):
Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.
O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.
Suporte LED de alimentação (PLED1 de 3 pinos) (ver p.1, N.º 16)

Por favor, conecte o LED de alimentação do chassi neste suporte para indicar o estado de alimentação do sistema.
Estes dois conectores SATA2 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 3,0 Gb/s.
Estes quatro conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s.
Além das quatro portas USB 2.0 no painel de E/S, existem dois suportes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.
Além das duas portas USB 3.0 no painel de E/S, existe um suporte nesta placa principal. Cada suporte USB 3.0 pode suportar duas portas.
Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

- O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
- Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.
Suporte do alto-falante do chassi (SPEAKER1 de 4 pinos) (ver p.1, N.º 20)

Por favor, conecte o alto-falante do chassi a este suporte.
Conectores do ventilador do chassi e alimentação (CHA_FAN1 de 4 pinos) (ver p.1, N.º 14)
(CHA_FAN2 3 pinos) (ver p.1, N.° 7)

(PWR_FAN1 de 3 pinos) (ver p.1, N.° 1)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 5)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 2)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
Conector de Energia PCIe (PCIE_PWR1 4-pinos) (ver p.1, N.° 25)

Por favor conecte um cabo de alimentação molex de 4 pinos a este conector quando mais de três placas de vídeo estão instaladas.
Ligue o conector SPDIF_OUT da placa VGA HDMI a este terminal através de um cabo.

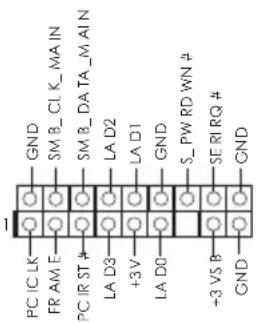

Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.° 19)

