B85 Anniversary - 마더보드 ASROCK - 무료 사용 설명서

제품 유형	ATX 마더보드
브랜드	ASRock
모델	B85 Anniversary
크기 (ATX 표준)	305 mm x 244 mm
칩셋	Intel B85
프로세서 소켓	LGA1150 (인텔 4세대)
메모리 유형	DDR3 비-ECC, 언버퍼드, 듀얼 채널
메모리 슬롯 수	4 x DIMM
최대 메모리 용량	32 GB
지원 메모리 주파수	1066 / 1333 / 1600 MHz
확장 슬롯	1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1
그래픽 출력	VGA (D-Sub), DVI-D, HDMI
스토리지 커넥터	4 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
USB 커넥터	후면 패널: 4 x USB 2.0, 2 x USB 3.0; 내부 헤더: 4 x USB 2.0, 2 x USB 3.0
오디오	Realtek ALC662, 5.1채널 HD 오디오
네트워크	Realtek RTL8111GR, 기가비트 LAN 10/100/1000 Mbit/s
필요 전원	24핀 ATX 커넥터, 8핀 ATX 12V 커넥터, 4핀 PCIe 커넥터
보호 기능	솔리드 커패시터, 과전압 및 정전기 방전 보호
호환 운영 체제	Windows 7, 8, 8.1 (32비트 및 64비트)
인증	FCC, CE, ErP/EuP Ready
유지 관리	마른 천이나 압축 공기로 청소; 액체 사용 금지
안전	ASRock 완벽한 서지 보호: 과전압, 낙뢰, ESD
예비 부품 / 수리 가능성	명시되지 않음; 납땜된 구성 요소, 교체 어려움

자주 묻는 질문 - B85 Anniversary ASROCK

ASRock B85 Anniversary 마더보드와 호환되는 프로세서는 무엇입니까?

이 마더보드는 LGA1150 소켓의 4세대 및 새로운 4세대 인텔 코어 i7/i5/i3, 제온, 펜티엄, 셀러론 프로세서를 지원하며, 내장 그래픽이 있는 모델도 포함됩니다.

지원되는 최대 RAM 메모리 용량은 얼마입니까?

최대 32GB의 DDR3 비-ECC, 언버퍼드 메모리를 듀얼 채널 구성으로 지원하며, 주파수는 1066, 1333, 1600MHz입니다.

마더보드의 BIOS를 업데이트하는 방법은 무엇입니까?

UEFI에 내장된 도구나 제공된 CD를 사용하여 BIOS를 업데이트할 수 있습니다. ASRock 웹사이트에서 최신 버전을 다운로드하여 USB 드라이브에 복사한 후 BIOS에서 Instant Flash 기능을 사용하십시오.

이 마더보드에서 Windows 10 운영 체제를 사용할 수 있습니까?

공식 설명서에는 Windows 7, 8, 8.1이 명시되어 있습니다. Windows 10은 작동할 수 있지만 일부 드라이버는 업데이트가 필요할 수 있습니다. ASRock 웹사이트에서 호환성을 확인하십시오.

마더보드는 다중 모니터를 지원합니까?

예, VGA, DVI-D 및 HDMI 포트를 통해 최대 3개의 동시 디스플레이를 지원합니다. 인텔 HD 그래픽 내장 그래픽이 이 구성을 가능하게 합니다.

마더보드가 켜지지 않으면 어떻게 해야 합니까?

연결을 확인하십시오: 전원(24핀 및 8핀), CPU, RAM. 하나의 메모리 모듈로 테스트하십시오. 문제가 지속되면 CLRCMOS1 핀을 단락시켜 clear CMOS를 수행하십시오.

CMOS 설정을 지우는 방법(clear CMOS)은 무엇입니까?

컴퓨터를 끄고 전원 코드를 분리하십시오. 15초 기다린 후, CLRCMOS1의 핀 2와 3에 점퍼 캡을 5초 동안 장착하십시오. 점퍼를 기본 위치(핀 1-2)로 되돌리고 다시 연결하십시오.

SATA2와 SATA3 커넥터의 차이점은 무엇입니까?

SATA3(6Gb/s) 커넥터는 SATA2(3Gb/s)보다 두 배 높은 대역폭을 제공합니다. 더 나은 성능을 위해 SSD나 최신 하드 드라이브에는 SATA3 포트를 사용하십시오.

마더보드에 전면 USB 3.0 포트가 있습니까?

예, 후면의 2개 USB 3.0 포트 외에도 최대 2개의 전면 USB 3.0 포트를 연결할 수 있는 USB 3.0(19핀) 내부 헤더가 있습니다.

어떤 종류의 팬을 연결할 수 있습니까?

이 마더보드에는 CPU 팬(1x 4핀, 1x 3핀), 섀시 팬(1x 4핀, 1x 3핀) 및 전원 공급 장치 팬(3핀) 커넥터가 있습니다. 일부 팬의 속도 제어가 가능합니다.

사용 설명서 B85 Anniversary ASROCK

ASRock B85 Anniversary 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 설명서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

CPU

^TM i7/i5/i3/Xeon*/Pentium*/

Celeron® 프로세서 (소켓 1150) 지원

침세트

메모리

확장 슬롯

그래픽

통합 프로세서로만 지원할 수 있습니다.

및 MPEG-2 폴 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider™, Intel® HD 그래픽스 4400/4600

Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요)

재생 지원

오디오

LAN

후면 패널

I/O

원)

원)

LED)

저장 장치

지원

지원

커넥터

(ASRock 풀 스파이크 보호 ))

(ASRock 풀 스파이크 보호 ))

BIOS 기능

하드웨어

모니터

조절 ) (CHA_FAN2 제외 )

OS

64비트/732비트/764비트

인증

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows* 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체제에는 그러한 제한이 없습니다. ASRock XFast RAM 을 사용하여 Windows® 가사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 단락 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 단선 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 단락 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRCMOS1)

(1 페이지, 21 번 항목 참조 )

Clear CMOS기본값

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2와 핀 3을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에 만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씇우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씇우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1페이지,15번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리셋 스위치,시스템상태 표시등을 아래의핀 할당에 따라이 허더에 연결합니다.케이을 연결하기 전에 양극편과 음극 편을 기록합니다.

PWRBTN(전원스위치):

새시 전먼 패널의 전원스위치에 연결합니다. 전원스위치를 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋 스위치, 전원 LED, 히드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 헤더

(3 편 PLED1)

(1페이지,16번 항목 참조)

시스템 전원 상태를 나타내려면 새시 전원 LED 를이 헤더에 연결 하십시오.

시리얼 ATA2 커넥터

(SATA_4:

1페이지,13번항목참조)

(SATA_5:

1페이지,12번항목참조)

SATA 5

이들 두 개의 SATA2 커

넥터는 최대 3.0 Gb/s 데

이터 전송 속도를 제공

하는 내부 저장 장치용

SATA 데이터 케이분을

지원합니다.

시리얼 ATA3 커넥터

(SATA_0:

1페이지,9번 항목 참조)

(SATA_1:

1페이지,8번항목참조)

(SATA_2:

1페이지,11번항목참조)

(SATA_3:

1페이지,10번항목참조)

SATA_1_SATA_3 SATA_0_SATA_2

이들네 개의 SATA3 커

넥터는 최대 6.0 Gb/s 데

이터 전송 속도를 제공

하는 내부 저장 장치용

SATA 데이터 케이블을지원합니다.

USB 2.0 헤너

(9 펀 USB_8_9)

(1페이지,17번 항목 참조)

(9 편 USB_6_7)

(1페이지,18번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

I/O 패널에 USB 2.0 포

트네 개가 탑제되어 있

을 뿐 아니라 마더보드

에 헤더 두 개가 탑재되

어 있습니다.각 USB

2.0 헤더는 포트두개

를 지원할 수 있습니다

USB 3.0 헤더

(19 편 USB3_10_11)

(1페이지,6번 항목 참조)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

I/O 패널에 USB 3.0 포

트두 개가 탑재되어 있

을 뿐 아니라 마더보드

에 헤더 한 개가 탑재되

어 있습니다.각 USB

3.0 헤더는 포트 두 개

를 지원할 수 있습니다

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,23번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치

를 전면 오디오패널에연결하는 데 사용됩니다

다.

1. 고음질 오디오는 책 감지를 지원하지만 을바르게 작동하려변 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

2. AC 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 챔어판에서 FrontMic 탱으로 가서 Recording Volume( 녹음 볼류 ) 을 조정합니다.

새시 스피커 헤더

(4 핀 SPEAKER1)

(1페이지,20번 항목 참조)

DUMMY SPEAKER

새시 스피커를 이 헤더

에 연결하십시오.

새시 및 전원 팬 커넥터

(4 편 CHA_FAN1)

(1페이지,14번 항목 참조)

(3 핀 CHA_FAN2)

(1페이지,7번항목참조)

(3 핀 PWR_FAN1)

(1페이지,1번항목참조)

펜 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결 하십시오.

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,24번 항목 참조)

(3 편 CPU_FAN2)

(1페이지,26번 항목 참조)

이 마더보드에는 4 핀

CPU 팬 (저소음 팬)

커넥터가 탑재되어 있

습니다 .3 편 CPU 펜을

연결하려는 경우 편 1-3

에 연결하십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,5번 항목 참조)

이 마더보드에는 24 핀

ATX 전원 커넥터가 탐

재되어 있습니다.20

핀 ATX 전원공급장치

를 사용하려면 핀 1과

핀 13 을 따라 연결하십

시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,2번항목참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터

가 탑재되어 있습니다.

4 핀 ATX 전원공급장

치를 사용하려면 핀 1

과핀 5 을 따라 연결하

십시오.

PCIe 전원 커넥터

(4 편 PCIE_PWR1)

(1페이지,25번 항목 참조)

네게 이상의 그래픽 카드가

설치되어 있을 때 4핀 몰렉스

전원 케이블을 이 커넥터에

연결하십시오.

SPDIF 출력 커넥터

(2 핀 SPDIF_OUT1)

(1페이지,22번 항목 참조)

SPDIFOUT

HDMI VGA 카드의

SPDIF_OUT 커넥터를

케이블로 이 헤더에 연

결하십시오.

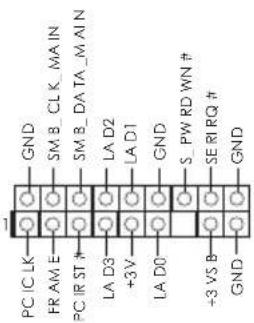

TPM 헤더

(17 편 TPMS1)

(1페이지,19번항목참조)

PC I CLK FRAME PC IR ST # LA D3 +3V LA D0 +3 VS B GND SM_B_CLK_MAIN SM_B_DATA_MAIN LA D2 LA D1 GND S_PWD WN # SERIRQ # GND

이 커넥터는키,디

지털 인증서,암호

및 데이터를 안전하

게 보관할 수 있는
