B85 Anniversary - Scheda madre ASROCK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda madre ATX
Marca	ASRock
Modello	B85 Anniversary
Dimensioni (ATX standard)	305 mm x 244 mm
Chipset	Intel B85
Socket processore	LGA1150 (Intel 4a generazione)
Tipo di memoria	DDR3 non-ECC, unbuffered, dual channel
Numero di slot memoria	4 x DIMM
Capacità massima di memoria	32 GB
Frequenze memoria supportate	1066 / 1333 / 1600 MHz
Slot di espansione	1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1
Uscite grafiche	VGA (D-Sub), DVI-D, HDMI
Connettività storage	4 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
Connettività USB	Pannello posteriore: 4 x USB 2.0, 2 x USB 3.0; header: 4 x USB 2.0, 2 x USB 3.0
Audio	Realtek ALC662, audio 5.1 CH HD
Rete	Realtek RTL8111GR, Gigabit LAN 10/100/1000 Mbit/s
Alimentazione richiesta	Connettore ATX 24 pin, ATX 12V 8 pin, PCIe 4 pin
Protezioni	Condensatori solidi, protezione contro sovratensioni e scariche elettrostatiche
Sistemi operativi compatibili	Windows 7, 8, 8.1 (32 e 64 bit)
Certificazioni	FCC, CE, ErP/EuP Ready
Manutenzione	Pulire con un panno asciutto o aria compressa; evitare liquidi
Sicurezza	Protezione completa ASRock: sovratensioni, fulmini, ESD
Pezzi di ricambio / Riparabilità	Non specificato; componenti saldati, sostituzione difficile

Domande frequenti - B85 Anniversary ASROCK

Quali processori sono compatibili con la scheda madre ASRock B85 Anniversary?

La scheda madre supporta i processori Intel Core i7/i5/i3, Xeon, Pentium e Celeron di 4a e nuova 4a generazione su socket LGA1150, inclusi i modelli con grafica integrata.

Qual è la capacità massima di memoria RAM supportata?

Supporta fino a 32 GB di memoria DDR3 non-ECC, unbuffered, in configurazione dual channel, con frequenze di 1066, 1333 e 1600 MHz.

Come aggiornare il BIOS della scheda madre?

È possibile aggiornare il BIOS tramite lo strumento integrato nell'UEFI o utilizzando il CD fornito. Scarica l'ultima versione dal sito ASRock, copiala su una chiavetta USB e utilizza la funzione Instant Flash nel BIOS.

Posso utilizzare un sistema operativo Windows 10 su questa scheda madre?

Il manuale ufficiale menziona Windows 7, 8 e 8.1. Windows 10 può funzionare, ma alcuni driver potrebbero richiedere aggiornamenti. Verifica la compatibilità sul sito ASRock.

La scheda madre supporta il multi-monitor?

Sì, supporta fino a tre schermi simultanei grazie alle porte VGA, DVI-D e HDMI. I grafici integrati Intel HD Graphics consentono questa configurazione.

Cosa fare se la scheda madre non si avvia?

Verifica i collegamenti: alimentazione (24 pin e 8 pin), CPU, RAM. Prova con un singolo modulo di memoria. Se il problema persiste, esegui un clear CMOS cortocircuitando i pin CLRCMOS1.

Come cancellare i parametri CMOS (clear CMOS)?

Spegni il computer e scollega il cavo di alimentazione. Attendi 15 secondi, quindi posiziona un jumper sui pin 2 e 3 di CLRCMOS1 per 5 secondi. Riporta il jumper nella posizione predefinita (pin 1-2) e ricollega.

Qual è la differenza tra i connettori SATA2 e SATA3?

I connettori SATA3 (6 Gb/s) offrono una velocità doppia rispetto ai SATA2 (3 Gb/s). Utilizza le porte SATA3 per SSD o hard disk moderni per prestazioni migliori.

La scheda madre dispone di porte USB 3.0 sul pannello frontale?

Sì, ha un header USB 3.0 (19 pin) che consente di collegare fino a 2 porte USB 3.0 sul pannello frontale, oltre alle 2 porte USB 3.0 sul retro.

Quali tipi di ventole possono essere collegati?

La scheda ha connettori per ventola CPU (1x 4 pin, 1x 3 pin), ventole case (1x 4 pin, 1x 3 pin) e ventola alimentazione (3 pin). Il controllo della velocità è disponibile per alcuni.

MANUALE UTENTE B85 Anniversary ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock B85 Anniversary, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock B85 Anniversary (Form Factor ATX)
  • Guida all'installazione rapida di ASRock B85 Anniversary
  • CD di supporto ASRock B85 Anniversary
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piatta-forma	Fattore di forma ATXDesign di condensatore solidoPCB di fibra di vetro ad alta densità
CPU	Supporta processori Intel® CoreTM i7/i5/i3/Xeon®/Pentium®/Celeron® di di nuova quarta e quarta generazione (Socket 1150)Design Digi PowerPotenza a 4 fasiSupporta la tecnologia Intel® Turbo Boost 2.0
Chipset	Intel® B85
Memoria	Tecnologia con memoria DDR3 a doppio canale4 alloggi DIMM DDR3Supporta la memoria DDR3 1600/1333/1066 non ECC, senza bufferCapacità max. della memoria di sistema: 32 GB (si veda la sezione ATTENZIONE)Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot di espansione	1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)5 x Alloggi PCI Express 2.0 x1
Grafica	La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1Memoria condivisa max. 1792 MBTre opzioni di output grafico: D-Sub, DVI-D e HDMISupporto di tre monitorSupporta HDMI con risoluzione massima fino a 1920x1200 a 60Hz

• Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz
• Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz
- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
• Supporto di HDCP con le porte DVI-D e HDMI
- Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI

Audio

• Audio HD a 5.1 canali (codec audio Realtek ALC662)
- Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
- ELNA Audio Caps.

LAN

• PCIE x 1 LAN Gigabit 10/100/1000 Mb/s
• Realtek RTL8111GR
• Supporto WOW (Wake-On-WAN)
• Supporta Wake-On-LAN
- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)
• Supporta il rilevamento cavo LAN
• Supporta Energy Efficient Ethernet 802.3az
• Supporta PXE

I/O pan-

nello

posteriore

• 1 x porta mouse PS/2
• 1 x porta tastiera PS/2
- 1 x porta D-Sub
• 1 x porta DVI-D
- 1 x porta HDMI
- 4 x porte USB 2.0 (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 2 x porte USB 3.0 (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
- Jack audio HD: ingresso linea/altoparlante anteriore/microfono

Archiviazi- one

• 4 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ, AHCI e "Hot Plug"
• 2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ, AHCI e "Hot Plug"

Connet- tore

• 1 x Collettore TMP
• 1 collettore LED alimentatore
• 2 connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
- 2 x Connettori ventola telaio (1 x 4 pin, 1 x 3 pin)
• 1 connettore ventola alimentazione (3 pin)
• 1 connettore alimentazione ATX 24 pin
• 1 x Connettore alimentazione 12V 8-pin
• 1 x Connettore alimentazione PCIe
• 1 connettore audio pannello frontale
• 1 x connettore uscita SPDIF
- 2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Funzione BIOS

• AMI UEFI Legal BIOS 32Mb con interfaccia di supporto multilingue
  • Eventi di riattivazione conformi a ACPI 1.1
  • Supporto di SMBIOS 2.3.1
  • Regolazione tensione CPU, DRAM, PCH 1,05V

Hardware Monitor

• Rilevamento temperatura CPU/telaio (Fatta eccezione per CHA_FAN2)
  • Tachimetro CPU/chassis/ventola alimentazione
• Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU) (Fatta eccezione per CHA_FAN2)
• Ventola CPU/chassis con controllo di varie velocità (Fatta eccezione per CHA_FAN2)
  • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

- Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Certifi-

- FCC, CE, WHQL

cazioni

- ErP/EuP Ready (è necessario un alimentatore ErP/EuP Ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows* a 32 bit. I sistemi operativi Windows* a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows* non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short

Open

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 21)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 16)

Collegare il LED di alimentazione chassis a questo header perindicare lo stato di alimentazione del sistema.

Connettori Serial ATA2 (SATA_4: vedere pag. 1, n. 13) (SATA_5: vedere pag. 1, n. 12)

Questi due connettori SATA2 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 3,0 Gb/s.

Connettori Serial ATA3 (SATA_0: vedere pag.1, n. 9) (SATA_1: vedere pag. 1, n. 8) (SATA_2: vedere pag.1, n. 11) (SATA_3: vedere pag. 1, n. 10)

SATA_1SATA_3 SATA_0SATA_2

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0 (USB_8_9 a 9 pin) (vedere pag. 1, n. 17) (USB_6_7 a 9 pin) (vedere pag. 1, n. 18)

USB PWR P- P+ GND DUMMY 1 P- P+ GND USB PWR

Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0 (USB3_10_11 a 19 pin) (vedere pag. 1, n. 6)

Vbus/Vbus IntA_PB_SSR X- IntA_PB_SSR X+ GND IntA_PB_SST X- IntA_PB_SST X+ GND IntA_PB_D- IntA_PB_D- IntA_PB_D+ Dummy 1

Oltre alle due porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 23)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chas- sis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 20)

Collegare l'altoparlante dello chassis a questo header.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 14)

FAN_SPE E D _ C O N T R O L CHA_FAN_SPEED +12V GND

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 7)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 1)

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 24)

(CPU_FAN2 a 3 pin) (vedere pag. 1, n. 26)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

Connettore alimentazione PCIe (4-pin PCIE_PWR1) (vedere pag. 1, n. 25)

Collegare un cavo di alimentazione molex a 4 pin a questo connettore quando sono installate più di tre schede grafiche.

Connettore uscita SPDIF (SPDIF_OUT1 a 2 pin) (vedere pag. 1, n. 22)

Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a questo header con un cavo.

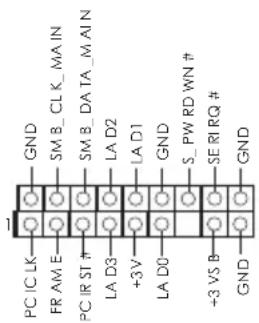

Header TPM

(TPMS1 a 17 pin)

(vedere pag. 1, n. 19)

PC I C L K F R A M E P C I R S T #1 LA D3 V +3 V LA D0 +3 VS B GND SM B_CLK_MAIN SM B_DATA_MAIN LA D2 LA D1 GND S_PW RD WN # SERIRQ # GND

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
