产品类型	ATX主板
品牌	ASRock
型号	B85 Anniversary
尺寸（标准ATX）	305毫米 x 244毫米
芯片组	Intel B85
处理器插槽	LGA1150（Intel第4代）
内存类型	DDR3 非ECC，无缓冲，双通道
内存插槽数量	4 x DIMM
最大内存容量	32GB
支持的内存频率	1066 / 1333 / 1600 MHz
扩展插槽	1 x PCIe 3.0 x16, 5 x PCIe 2.0 x1
图形输出	VGA (D-Sub), DVI-D, HDMI
存储接口	4 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
USB接口	后置：4 x USB 2.0, 2 x USB 3.0；内置：4 x USB 2.0, 2 x USB 3.0
音频	Realtek ALC662, 5.1声道高清音频
网络	Realtek RTL8111GR, 千兆网卡 10/100/1000 Mbit/s
所需电源	ATX 24针电源接口, ATX 12V 8针电源接口, PCIe 4针电源接口
保护功能	固态电容, 过压保护和静电放电保护
兼容操作系统	Windows 7, 8, 8.1（32位和64位）
认证	FCC, CE, ErP/EuP 认证
维护	用干布或压缩空气清洁；避免液体
安全	ASRock全防浪涌保护：过压、雷击、静电
备件/可维修性	未指定；焊接元件，更换困难

常见问题 - B85 Anniversary ASROCK

哪些处理器与ASRock B85 Anniversary主板兼容？

该主板支持LGA1150插槽的Intel第4代和新第4代Core i7/i5/i3、Xeon、Pentium和Celeron处理器，包括带集成显卡的型号。

支持的最大内存容量是多少？

它支持高达32GB的DDR3非ECC无缓冲内存，双通道配置，频率1066、1333和1600 MHz。

如何更新主板BIOS？

您可以通过UEFI中的内置工具或使用随附的光盘更新BIOS。从ASRock官网下载最新版本，复制到U盘，然后在BIOS中使用Instant Flash功能。

我可以在该主板上使用Windows 10操作系统吗？

官方说明提到Windows 7、8和8.1。Windows 10可能可以运行，但某些驱动程序可能需要更新。请在ASRock官网检查兼容性。

主板支持多屏显示吗？

是的，通过VGA、DVI-D和HDMI接口，它支持最多三屏同时显示。Intel HD Graphics集成显卡支持此配置。

如果主板无法启动怎么办？

检查连接：电源（24针和8针）、CPU、内存。尝试单条内存。如果问题仍然存在，通过短路CLRCMOS1跳线执行清除CMOS。

如何清除CMOS设置？

关闭计算机并拔掉电源线。等待15秒，然后使用跳线帽短接CLRCMOS1的第2和第3针5秒钟。将跳线帽恢复到默认位置（第1-2针），然后重新接通电源。

SATA2和SATA3接口有什么区别？

SATA3（6 Gb/s）接口的传输速度是SATA2（3 Gb/s）的两倍。使用SATA3接口连接SSD或现代硬盘以获得更好的性能。

主板有前置USB 3.0接口吗？

是的，它有一个USB 3.0（19针）前置接口，可连接最多2个前置USB 3.0端口，另有2个后置USB 3.0端口。

可以连接哪些类型的风扇？

该主板有CPU风扇接口（1个4针，1个3针）、机箱风扇接口（1个4针，1个3针）和电源风扇接口（3针）。部分接口支持速度控制。

用户手册 B85 Anniversary ASROCK

感谢您购买华擎 B85 Anniversary 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

1.2 规格

平台

CPU

^TM i7/i5/i3/Xeon ^ /

Pentium ^® /Celeron ^® 处理器 (Socket 1150)

芯片集

内存

扩充槽

图形

效和 VGA 输出。

用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru™ 3D、Intel® Clear Video HD 技术、Intel® Insider™、Intel® HD Graphics 4400/4600

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

播放

音频

LAN

后面板 I/O

LED)

存储

接口

电（华擎全防护）

电（华擎全防护）

BIOS 功能

特点

硬件监控

度）（除 CHA_FAN2）

操作系统

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

由于限制原因，实际内存容量可能会小于4GB，以保留给Windows®32-bit操作系统下的系统使用。Windows®64-bit操作系统没有此类限制。您可以使用华擎极速内存来利用Windows®不能使用的内存。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

Short Open 1 2 3

清除 CMOS 跳线

(CLRCMOS1)

(见第 1 页，第 21 个)

清除 CMOS默认

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针PANEL1)

见第1页，第15个）

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源 LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 接脚

(3 针 PLED1)

(见第 1 页，第 16 个)

请将机箱电源 LED 连接到此接脚以指示系统电源状态。

SATA2 接口

(SATA_4:

见第 1 页，第 13 个）

(SATA_5:

见第 1 页，第 12 个）

SATA_5

这两个 SATA2 接口支持最高 3.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

SATA3 接口

(SATA_0:

见第 1 页，第 9 个）

(SATA_1:

见第 1 页，第 8 个）

(SATA_2:

见第 1 页，第 11 个）

(SATA_3:

见第 1 页，第 10 个）

SATA_1SATA_3 SATA_0SATA_2

这四个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

USB 2.0 接脚

(9针USB_8_9)

(见第 1 页，第 17 个)

(9针USB_6_7)

(见第 1 页，第 18 个)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

除 I/O 面板上的四个 USB

2.0 端口外，此主板上还有两个接脚。每个 USB 2.0 接脚可以支持两个端口。

USB 3.0 接脚

(19针USB3_10_11)

(见第 1 页，第 6 个)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D- IntA_PB_D+ Dummy 1

除 I/O 面板上的两个 USB

3.0 端口外，此主板上还有一个接脚。每个 USB 3.0 接脚可以支持两个端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第 1 页，第 23 个)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱扬声器接脚

(4 针 SPEAKER1)

见第1页，第20个）

请将机箱扬声器连接到此接脚。

机箱和电源风扇接口

(4针 CHA_FAN1)

见第1页，第14个）

FAN _ S P EED _CONTROL CHA_F A N _ SPEED +12V GND

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

(3针 CHA_FAN2)

见第1页，第7个）

(3针PWR_FAN1)

见第1页，第1个）

CPU 风扇接口

(4针CPU_FAN1)

见第1页，第24个）

此主板提供 4 针 CPU 风扇（静音风扇）接口。

如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

(3 针 CPU_FAN2)

见第1页，第26个）

ATX 电源接口

(24 针 ATXPWR1)

(见第 1 页，第 5 个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(见第 1 页，第 2 个)

此主板提供8针ATX

12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。

PCIe 电源接口

(4-针 PCIE_PWR1)

(见第 1 页，第 25 个)

在安装三个以上的图像卡时， 请将 4 针 molex 电源线连接到 此接口。

SPDIF 输出接口

(2 针 SPDIF_OUT1)

(见第1页，第22个)

请使用线缆将 HDMI VGA 卡的 SPDIF_OUT 接口连接到此接脚。

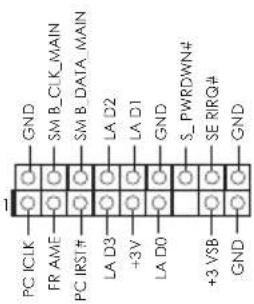

TPM接脚

(17针TPMS1)

(见第 1 页，第 19 个)

PC ICLK FRAME PC IRS1# LA D3 +3V LA D0 +3 VSB GND SM B_CLK_MAIN SM B_DATA_MAIN LA D2 LA D1 S_PWRDWN# SE RIRQ# GND

此接口支持 Trusted

Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 B85 Anniversary 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本手冊內容如有變更恕不另行通知。如本手冊有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com

1.1 白装内容

1.2 規格

正台

CPU

^TM i7/i5/i3/Xeon ^2 /

Pentium*/Celeron® 處理器 (Socket 1150)

晶片組

記憶體

擴充插槽

顯示士

in Visuals 及 VGA 輸出。

MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel ^® 高速影

像同步轉檔技術、Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD

Technology 、Intel ^® Insider ^TM 、Intel ^® HD Graphics 4400/4600

Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

(BD) 播放

音訊

LAN

修面板 I/0

LED)

儲存裝置

接頭

ESD 靜電 (華擎全防護)

ESD 靜電 (華擎全防護)

BIOS 功能

硬體至視器

度）（除 CHA_FAN2）

作業系統

/ 864位元/ 732位元/ 764位元

認證

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

在 Windows ^® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶體大小可能低於 4GB。Windows ^® 64 位元作業系統則沒有此類限制。您可使用華擎 XFast RAM 適用 Windows ^® 無法使用的記憶體。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short Open 1 2 3

清除 CMOS 跳線

(CLRCMOS1)

（請參閱第1頁，編號21）

清除 CMOS 預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

1.4 板载挫針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源開關):

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET(重設開關):

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED (系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

電源 LED 排針

(3-pin PLED1)

(請參閱第1頁，編號16)

請將機殼電源 LED 連接至此排針，以指示系統的電源狀態。

Serial ATA2 接頭

(SATA_4:

請參閱第1頁，編號13)

(SATA_5:

請參閱第1頁，編號12)

Serial ATA3 接頭

(SATA_0:

請參閱第1頁，編號9)

(SATA_1:

請參閱第1頁，編號8)

(SATA_2:

請參閱第1頁，編號11）

(SATA_3:

請參閱第1頁，編號10)

USB 2.0 排針

(9-pin USB_8_9)

(請參閱第1頁，編號17)

(9-pin USB_6_7)

(請參閱第1頁，編號18)

USB 3.0 排針

(19-pin USB3_10_11)

(請參閱第1頁，編號6)

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號23)

SATA_5

SATA_1SATA_3 SATA_0SATA_2

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_S SRX- IntA_PB_SSRX+ IntA_PA_S SRX+ GND GND IntA_PB_SSTX- IntA_PA_S STX- IntA_PB_SSTX+ IntA_PA_S STX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J SENSE OUT2_R MIC2_R MIC2_L

這兩組 SATA2 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 3.0 Gb/s 資料傳輸率。

這四組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

除了 I/O 面板上的四個 USB 2.0 連接埠外，在本主機板上還有另外兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。

除了 I/O 面板上的兩個 USB 3.0 連接埠外，在本主機板上還有另外一組排針。各 USB 3.0 排針皆可支援兩個連接埠。

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼喇叭排針

(4-pin SPEAKER1)

(請參閱第1頁，編號20)

DUMMY SPEAKER

請將機殼喇叭連接至

此排針。

機殼及電源風扇接頭

(4-pin CHA_FAN1)

(請參閱第1頁，編號14)

FAN _ S P EED_CONTROL _ CHA_F A N _ SPEED +12V GND

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

(3-pin CHA_FAN2)

(請參閱第1頁，編號7)

(3-pin PWR_FAN1)

(請參閱第1頁，編號1)

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號24)

本主機板配備 4-Pin

CPU 風扇 (靜音風扇)

接頭。若您計畫連接

3-Pin CPU 風扇，請接至 Pin 1-3。

(3-pin CPU_FAN2)

(請參閱第1頁，編號26)

ATX 電源接頭(24-pin ATXPWR1)(請參閱第1頁,編號5)		本主機板配備一組24-pin ATX 電源接頭。若要使用20-pin ATX 電源供應器,請插入Pin 1及Pin 13。
ATX 12V 電源接頭(8-pin ATX12V1)(請參閱第1頁,編號2)		本主機板配備一組8-pin ATX 12V 電源接頭。若要使用4-pin ATX 電源供應器,請插入Pin 1及Pin 5。
PCIe 電源接頭(4-pin PCIE_PWR1)(請參閱第1頁,編號25)		安裝三張以上的顯示卡時,請將4 pin molex 電源線接至此接頭。
SPDIF 輸出接頭(2-pin SPDIF_OUT1)(請參閱第1頁,編號22)		請使用纜線將HDMI VGA 卡的SPDIF_OUT接頭接至此標頭。

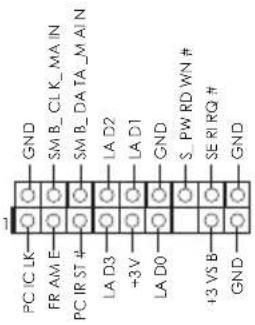

TPM 標頭(17-pin TPMS1)(請參閱第1頁,編號19)		此接頭支援信賴平台模組(TPM)系統,可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。
