| 製品タイプ | ATXマザーボード |
| ブランド | ASRock |
| モデル | B85 Anniversary |
| サイズ（ATX標準） | 305 mm x 244 mm |
| チップセット | Intel B85 |
| CPUソケット | LGA1150（Intel第4世代） |
| メモリタイプ | DDR3 non-ECC、アンバッファ、デュアルチャネル |
| メモリースロット数 | 4 x DIMM |
| 最大メモリ容量 | 32 GB |
| 対応メモリ周波数 | 1066 / 1333 / 1600 MHz |
| 拡張スロット | 1 x PCIe 3.0 x16、5 x PCIe 2.0 x1 |
| グラフィック出力 | VGA (D-Sub)、DVI-D、HDMI |
| ストレージコネクタ | 4 x SATA 6 Gb/s、2 x SATA 3 Gb/s |
| USBコネクタ | 背面パネル：4 x USB 2.0、2 x USB 3.0；内部ヘッダ：4 x USB 2.0、2 x USB 3.0 |
| オーディオ | Realtek ALC662、5.1ch HDオーディオ |
| ネットワーク | Realtek RTL8111GR、ギガビットLAN 10/100/1000 Mbps |
| 必要電源 | ATX 24ピンコネクタ、ATX 12V 8ピンコネクタ、PCIe 4ピンコネクタ |
| 保護機能 | 固体コンデンサ、過電圧・静電気放電保護 |
| 対応オペレーティングシステム | Windows 7、8、8.1（32ビットおよび64ビット） |
| 認証 | FCC、CE、ErP/EuP Ready |
| メンテナンス | 乾いた布またはエアダスターで清掃し、液体は避けてください。 |
| セキュリティ | ASRock完全サージ保護：過電圧、落雷、ESD |
| 交換部品/修理可能性 | 未指定；はんだ付けされたコンポーネントで交換困難 |
よくある質問 - B85 Anniversary ASROCK
ASRock B85 Anniversaryマザーボードに互換性のあるCPUは？
このマザーボードは、LGA1150ソケットの第4世代および新型第4世代Intel Core i7/i5/i3、Xeon、Pentium、Celeronプロセッサをサポートし、内蔵グラフィック搭載モデルも含みます。
サポートされる最大RAM容量は？
最大32GBのDDR3 non-ECC、アンバッファ、デュアルチャネル構成をサポートし、周波数は1066、1333、1600 MHzです。
マザーボードのBIOSを更新する方法は？
UEFI内のツールまたは付属のCDを使用してBIOSを更新できます。ASRockのWebサイトから最新バージョンをダウンロードしてUSBメモリにコピーし、BIOSのInstant Flash機能を使用してください。
このマザーボードでWindows 10を使用できますか？
公式マニュアルにはWindows 7、8、8.1が記載されています。Windows 10は動作する可能性がありますが、一部のドライバにアップデートが必要な場合があります。ASRockのサイトで互換性を確認してください。
マルチモニターはサポートされていますか？
はい、VGA、DVI-D、HDMIポートにより最大3画面の同時出力をサポートします。Intel HDグラフィックス内蔵によりこの構成が可能です。
マザーボードが起動しない場合の対処法は？
接続を確認：電源（24ピンと8ピン）、CPU、RAM。メモリモジュール1枚でテストしてください。問題が続く場合は、CLRCMOS1ピンをショートしてCMOSクリアを実行してください。
CMOSクリアの方法は？
コンピュータの電源を切り、電源ケーブルを抜きます。15秒待ち、CLRCMOS1のピン2-3にジャンパキャップを5秒間装着します。ジャンパを初期位置（ピン1-2）に戻し、再接続します。
SATA2とSATA3コネクタの違いは？
SATA3（6 Gb/s）はSATA2（3 Gb/s）の2倍の転送速度を提供します。SSDや最新のHDDにはSATA3ポートを使用してパフォーマンスを向上させてください。
マザーボードにフロントUSB 3.0ポートはありますか？
はい、背面の2つのUSB 3.0ポートに加え、19ピンのUSB 3.0内部ヘッダによりフロントに最大2つのUSB 3.0ポートを接続できます。
接続可能なファンの種類は？
マザーボードには、CPUファン（1x 4ピン、1x 3ピン）、ケースファン（1x 4ピン、1x 3ピン）、電源ファン（3ピン）用のコネクタがあります。一部は速度制御に対応しています。
ユーザーの質問 B85 Anniversary ASROCK
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
まだ質問はありません。最初の質問者になりましょう。
デバイスの取扱説明書をダウンロード マザーボード 無料でPDF形式で！マニュアルを見つける B85 Anniversary - ASROCK 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 B85 Anniversary ブランド ASROCK.
使用説明書 B85 Anniversary ASROCK

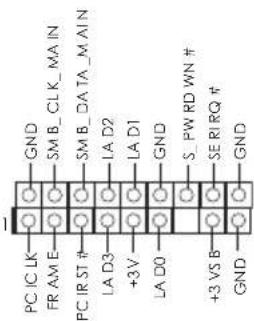

1.4 オンボードのヘッダーとコネクター
(SATA_4:
(SATA_5:
(SATA_0:
(SATA_2:
(SATA_3:
1.
2.

