Ürün Tipi	Sırtta Testere
Marka	DEWALT
Model	DCMPS567
Gerilim	18 V DC
Pil Türü	Li-Ion (DEWALT 18 V pillerle uyumlu)
Kılavuz Ray Uzunluğu	20 cm
Maksimum Zincir Hızı	6,5 m/s
Maksimum Kesme Uzunluğu	15 cm
Yağ Deposu Kapasitesi	115 ml
Ağırlık (pil dahil değil)	4 kg
Ses Basıncı Seviyesi	81,9 dB(A)
Ses Gücü Seviyesi	92,0 dB(A)
Titreşim Emisyon Değeri	< 2,5 m/s²
Toplam Uzunluk (uzatma kolu olmadan)	1,8 m
Toplam Uzunluk (uzatma kolu ile)	2,7 m
Zincir Türü	Düşük Geri Tepmeli Zincir
Kılavuz Ray	Düşük Geri Tepmeli Kılavuz Ray
Yağlama Sistemi	Otomatik
Güvenlik	Geri tepmeye karşı zincir freni, anahtar kilidi, koruyucu kılıf
Kullanım Amacı	203 mm çapa kadar dalların budanması

Sık sorulan sorular - DCMPS567 DEWALT

DCMPS567 sırtta testere nasıl çalıştırılır?

İyi bir duruş pozisyonu aldığınızdan emin olun ve aleti iki elinizle sıkıca tutun. Çalıştırmak için kilit düğmesini başparmağınızla geriye doğru çekin, ardından parmaklarınızla tetik anahtarını bastırın. Alet çalıştıktan sonra kilit düğmesini bırakın. Durdurmak için anahtarı bırakın.

Zincir gerginliği nasıl ayarlanır?

Pili çıkardıktan sonra, dişli kapağı üzerindeki iki altıgen başlı vidayı gevşetin. Anahtarın düz tornavidasını kullanarak gövdenin önündeki ayar vidasını çevirin: saat yönünde germek için, saat yönünün tersine gevşetmek için. Doğru gerginlik, zinciri kılavuz raydan orta kuvvetle yaklaşık 3 mm ayırmaya izin verir. Ayarlamadan sonra vidaları sıkın.

Yağ deposu nasıl doldurulur?

Yağ kapağını (17) çıkarın ve kaliteli bir kılavuz ray ve zincir yağı (örneğin budama için bitkisel yağ) dökün, seviye yağ seviye göstergesinin (25) üst kısmına ulaşana kadar. Kullanılmış yağ kullanmayın. Kapağı tekrar takın. Kullanım sırasında seviyeyi düzenli olarak kontrol edin.

Zincir nasıl takılır veya çıkarılır?

UYARI: her zaman pili çıkarın ve eldiven giyin. Çıkarmak için: iki altıgen başlı vidayı sökün, dişli kapağını ve sıkma flanşını çıkarın. Ayar vidasını saat yönünün tersine çevirerek zinciri gevşetin, ardından oluktan kaldırarak çıkarın. Takmak için: zinciri belirtilen dönüş yönüne dikkat ederek kılavuz ray oluğuna yerleştirin, ardından gerginliği ayarlayın. Dişli kapağını ve flanşı tekrar takın. Ayrıntılar için kılavuza bakın.

Önemli güvenlik önlemleri nelerdir?

Her zaman kask, koruyucu gözlük, eldiven, güvenlik ayakkabısı ve işitme koruyucusu takın. Kişileri en az 15 m uzakta tutun. Aleti asla yağmurda veya elektrik hatlarının yakınında kullanmayın. Aleti iki elinizle tutun, eğilmeyin ve bir kaçış yolu planlayın. Kullanmadan önce kılavuzu tamamen okuyun.

Direğin farklı bölümleri nasıl birleştirilir?

Tutamak grubunun oluğunu testere başı grubunun (veya uzatma kolunun) çıkıntısıyla hizalayın. Parçaları tamamen birbirine geçirin, ardından dişli manşonu kırmızı diş görünmeyene kadar saat yönünde vidalayın. Uzatma kolu için işlemi tekrarlayın. Manşonların iyice sıkıldığını düzenli olarak kontrol edin.

Hangi tip pil kullanılmalı?

Alet, uyumlu DEWALT 18 V Li-Ion pillerle çalışır, örneğin DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548 modelleri. Yalnızca önerilen DEWALT şarj cihazlarını kullanın.

Alet nasıl temizlenir ve bakımı yapılır?

Pili çıkardıktan sonra, gövdeyi nemli bir bezle (su ve yumuşak sabun) temizleyin. Çözücü kullanmayın. Havalandırma deliklerindeki tozu basınçlı hava ile üfleyin. Her kullanımdan sonra zincir gerginliğini kontrol edin ve ayarlayın. Her 10 dakikalık çalışmada zinciri yağlayın. Aleti kuru ve serin bir yerde saklayın.

Zincir düzgün kesmiyorsa ne yapmalı?

Önce zincir gerginliğini kontrol edin (doğru olmalıdır). Zincirin bileylenmiş ve doğru yönde takılmış olduğundan emin olun. Kesim yavaşsa veya testere zorlanıyorsa, yetersiz yağlama neden olabilir: yağ deposunu doldurun. Sorun devam ederse, zinciri yeni bir taneyle değiştirin (ref. DT20667-QZ). Yetkili bir servis merkezine danışın.

Yedek parçalar nerede bulunur?

Yedek parçalar, zincir (DT20667-QZ) ve kılavuz ray (DT20668-QZ) gibi, yetkili DEWALT servis merkezlerinde veya www.dewalt.com adresinde mevcuttur. Güvenlik ve performansı garanti altına almak için yalnızca orijinal parçalar kullanın.

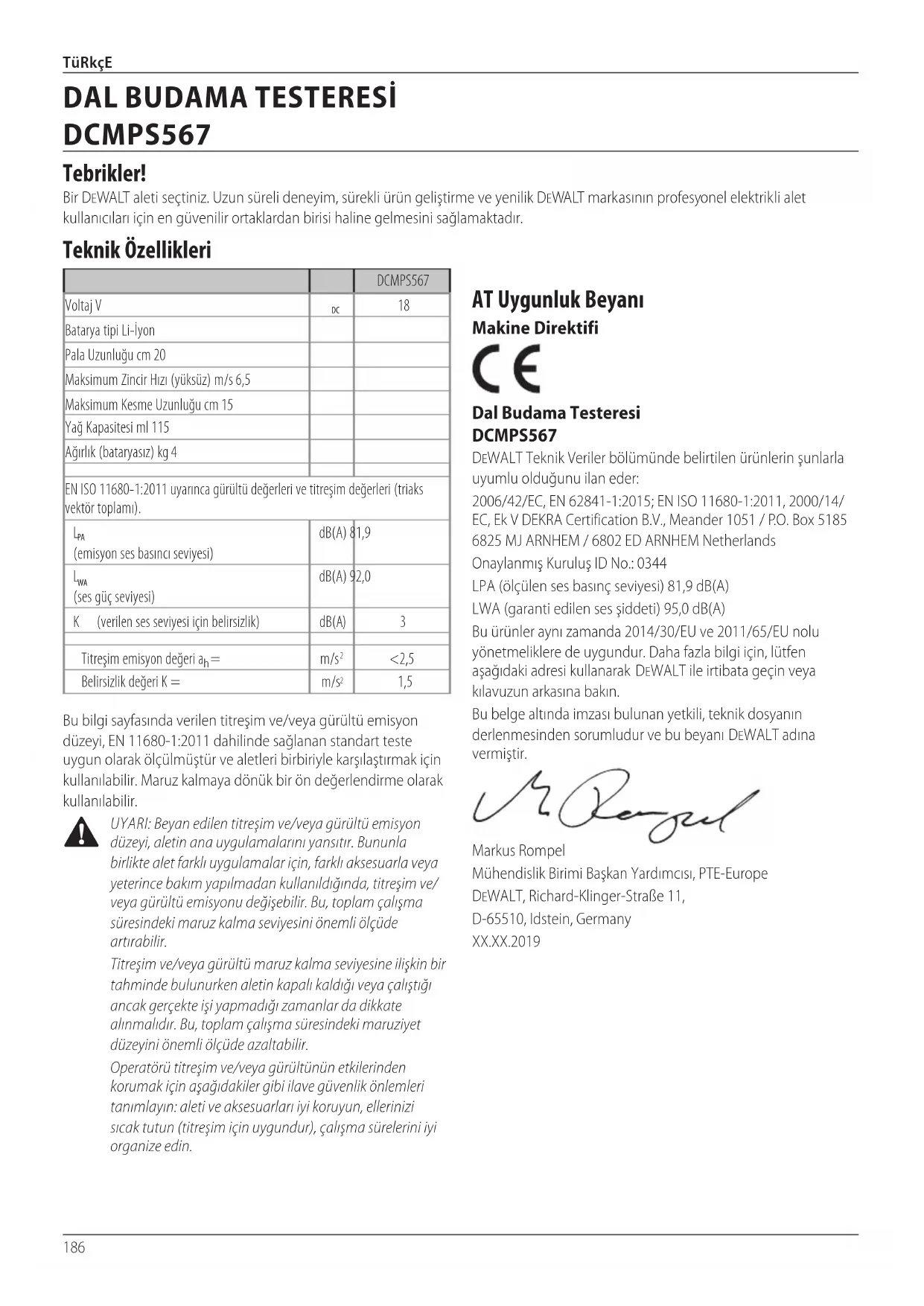

KULLANIM KILAVUZU DCMPS567 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 186

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DCMPS567
Voltaj V	DC	18
Batarya tipi Li-İyon
Pala Uzunluğu cm 20
Maksimum Zincir Hızı (yüksüz) m/s 6,5
Maksimum Kesme Uzunluğu cm 15
Yağ Kapasitesi ml 115
Ağırlık (bataryasız) kg 4
EN ISO 11680-1:2011 uyarınca gürültü değerleri ve titreşim değerleri (triaks vektör toplamı).
L_PA (emisyon ses basıncı seviyesi)	dB(A)	81,9
L_WA (ses güç seviyesi)	dB(A)	92,0
K (verilen ses seviyesi için belirsizlik)	dB(A)	3
Titreşim emisyon değeri a_h =	m/ s^2	<2,5
Belirsizlik değeri K =	m/ s^2	1,5

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyon düzeyi, EN 11680-1:2011 dahilinde sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon düzeyi, aletin ana uygulamalarını yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdaki diker gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin.

AT Uygunluk Beyani

Makine Direktifi

Dal Budama Testeresi DCMPS567

DEWALT Teknik Veriler bölümünde belirtilen ürünlerin şunlarla uyumlu olduğunu ilan eder:

2006/42/EC, EN 62841-1:2015; EN ISO 11680-1:2011, 2000/14/EC, Ek V DEKRA Certification B.V., Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED ARNHEM Netherlands

Onaylanmış Kuruluş ID No.: 0344

LPA (ölçülen ses basınç seviyesi) 81,9 dB(A)

LWA (garanti edilen ses şiddeti) 95,0 dB(A)

Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU nolu yönetmeliklere de uygundur. Daha fazla bilgi için, lütfen aşağıdaki adresi kullanarak DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

M. Rengel

Markus Rompel

Mühendislik Birimi Başkan Yardımcısı, PTE-Europe

*Veri kodu 201811475B veya sonrası
**Veri kodu 201536 veya sonrası

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TENLİKE: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabileceği çok yakın bir tehlikeli durumu gösterir.

UVARI: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİRKAT: Engellenmemesi halinde önemsiz veya orta daveli yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik carpması riskini belirtir.

Yun riskini belirtir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

UVRI: Bu elektrikli aletle verilen tüm güvenlik uyarlarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyanlarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan

tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlık

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.
c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.

d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.
e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir.
f) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.
b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

ÖNEMLİ GÜVENLIK TALİMATLARI

UKARI:

Yaralanma riskini azaltmak için:

• Herhangi bir kullanımdan önce, bu cihazı kullanan herkesin bu kılavuzdaki tüm güvenlik talimatlarını ve diğer bilgileri okuduğundan ve anladığından emin olun.
• Bu talimatları saklayın ve sık sık inceleyin.

UKARI:

Yangın, elektrik çarpması ve yaralanma riskini azaltmak için elektrikli bahçe aletlerini kullanırken aşağıdaki de dahil olmak üzere temel güvenlik önlemlerine daima uyun.

1. Tehlikeli Ortamlardan Kaçının – Elektrikli aletleri nemli veya ıslak yerlerde kullanmayın.
2. Yağmurda Kullanmayın.
3. Çocukları Uzak Tutun – Tüm ziyaretçiler çalışma alanından uzakta tutulmalıdır.
4. Doğru Giyinin – Bol elbiseler giymeyin ve takı takmayın. Bunlar hareketli parçalara takılabilir. Açık havada çalışırken lastik eldivenlerin ve uygun ayakkabıların kullanılması önerilir. Uzun saçları toplamak için koruyucu saç filesi kullanın.
5. Güvenlik Gözlükleri Kullanın – İşlem tozlu ise her zaman yüz veya toz maskesi kullanın.

6. Doğru Aleti Kullanın – Aleti üretildiği amaç dışında herhangi bir iş için kullanmayın.

7. Cihazı taşırken veya tutarken açıkta kalan kesme bıçakları veya kesme kenarlarını tutmayın.

8. Cihazı Zorlamayın – Tasarlanmış olduğu amaçla kullanılırsa hem işi daha iyi yapar hem de yaralanma ihtimali daha az olur.
9. Ayak Parmaklarınızın Ucunda Ulaşmaya Çalışmayın – Daima sağlam ve dengeli basın.
10. Dikkatli Olun - Yaptığınız işe yoğunlaşın. Sağduyulu olun. Cihazı yorgunken çalıştırmayın.
11. Cihaz Bağlantısını Ayırın – Kullanılmadığında, bakım yapmadan önce, biçak gibi aksesuarları değiştirirken bataryayı çıkarın.
12. Kullanılmayan Cihazları Kapalı Alanda Saklayın – Kullanılmadığı zaman, cihazlar kapalı alanlarda, kuru, yüksek ve çocukların erişemeyeceği kilitli yerlerde saklanmalıdır.
13. Cihazı Bakım Yaparak Koruyun – En iyi performans ve yaralanma riskini azaltmak için kesici bıçağı keskin ve temiz tutun. Aksesuarların yağlanması ve değiştirilmesi için talimatları takip edin. Cihaz güç kaynağını düzenli olarak inceleyin ve hasarlıysa yetkili bir servise tamir ettirin. Tutma saplarını kuru ve temiz tutun, yağ ve gres varsa temizleyin.
14. Hasarlı Parçaları Kontrol Edin – Cihazı daha fazla kullanmadan önce, düzgün çalışıp çalışmadığını ve kullanım amacını yerine getirip getirmediğini belirlemek için hasarlı bir siper veya başka bir parça dikkatlice kontrol edilmelidir. Hareketli parçalardaki hizalamayı, hareketli parçaların takılmasını, parçalardaki kırılmaları, montajı ve aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Bu kılavuzda aksi belirtilmediği sürece hasarlı bir siper veya başka bir parça yetkili servis merkezi tarafından doğru şekilde onarılmalı veya değiştirilmelidir.

TALİMATLARI SAKLAYIN

UYARI - Elektrik hatlarının yakınında çalıştırmayın. Ünite, hadan geçen elektrik hatları ile temas durumunda elektrik çarpmasına karşı koruma sağlayacak şekilde tasarlanmamıştır. Havadan geçen elektrik hatlarına uzaklık mesafeleri için yerel yönetmeliklere başvurun ve zincir testere dal budayıcıyı çalıştırmadan önce çalışma ortamının güvenli ve emniyetli olmasını sağlayın.

• Vücudunuzun tüm uzuvlarını testere zincirinden uzakta tutun. Bıçaklar hareket halindeyken kesilecek malzemeyi elle tutmayın veya kesilen malzemeyi çıkartmayın. Sıkışan malzemeyi çıkartırken şalterin kapalı konumda olduğundan emin olun. Kapatıldıktan sonra bıçaklar bir süre boşta döner. Dal budama testeresini kullanırken bir anlık dikkatsizlik ciddi fiziksel yaralanmayla sonuçlanabilir.
• Dal budama testeresini, testere zinciri hareket etmiyorken sapından tutarak taşıyın. Dal budama testeresini taşırken veya depoya kaldırırken testere zincir kapağını daima takın. Dal budama testeresinin doğru şekilde tutulması testere zinciri nedeniyle oluşabilecek olası yaralanmaları azaltacaktır.
• Kesici bıçak kendi görünmez kablosuna temas edebileceğinden, elektrikli aleti, yalnızca izole edilmiş sap

yüzeyinden tutun. Bir testere zinciri elektrik akımı bulunan kablolarla temas ettiğinde, akım elektrikli aletin iletken metal parçaları üzerinden kullanıcıya iletilerek elektrik çarpmasına yol açabilir.

• Kötü havalarda, özellikle yıldırım riski olduğunda dal budama testeresini kullanmayın. Bu, yıldırım çarpma riskini azaltır.
• Dal budama testeresini çalıştırırken daima iki elle tutarak kullanın. Kontrol kaybını önlemek için dal budama testeresini iki elinizle tutun.

Dal budama testeresini başınızın üzerindeki alanlarda kullanırken daima koruyucu kask kullanın. Düşen pislikler ciddi yaralanmalara neden olabilir.

ÖZEL GÜVENLİK KURALLARI

: Bazı tozlar, Kaliforniya Eyaleti yasalarına göre doğum kusurları veya diğer üreme zararlarına neden olduğu bilinen kimyasallar içerir. Bu kimyasallardan bazıları:

• gübrelerde bulunan bileşikler,
- çeşitli böcek ilaçlarında bulunan bileşikler,
- kimyasal işlenmiş keresteden kaynaklanan arsenik ve krom.

Bu kimyasallara maruziyeti azaltmak için: mikroskopik partikülleri sızdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarını kullanın.

- Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyin ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağız ve gözlerinize girmesine veya cildiniz üzerinde birikmesine izin vermek zararlı kimyasalların emilmesine neden olabilir.

: Bu aletin kullanımı ciddi ve kalıcı solunum arı veya yaralanmalara neden olabilecek toz üretip lir. Toza maruz kalma durumunda daima uygun ylı solunum koruyucu kullanın. Partikülleri yüz ve an uzağa yöneltin.

AT: Kullanım sırasında uygun işitme koruyucuın. Bazı durumlarda ve uzun süreli kullanımda, bu n sesi işitme kaybına sebep olabilir.

Dal Budama Testeresini Çalıştırmadan Önce

• Güvenli çalışma için dal budama testeresini kullanmadan önce kullanım talimatlarını okuyun ve anlayın. Tüm güvenlik talimatlarına uyun. Aşağıda sıralanan tüm güvenlik talimatlarına uyulmaması ciddi yaralanmalara neden olabilir.
• Ne yaptığınıza dikkat edin. Sağduyulu olun. Dal budama testeresini yorgunken çalıştırmayın.
• Dal budama testeresini sadece ağaç dallarını kesmek için kullanın. Testereyi tasarlandığı amaç dışında kullanmayın. Diğer şeyleri kesmek için kullanmayın.
• Dal budama testeresi sadece iyi eğitimli yetişkinlerce çalıştırmalıdır. Kesinlikle çocukların çalıştırmasına izin vermeyin.
• Çocukların veya eğitimsiz kişilerin bu aleti kullanmasına izin vermeyin.

- Dal budama testeresini çalıştırırken aşağıdaki güvenlik donanımını kullanın:

• ağır hizmet tipi eldivenler
• kaymaz tabanlı ve çelik burunlu güvenlik ayakkabısı
• güvenlik gözlükleri veya yüz siperi
• emniyet kaskı
• kulak susturucuları veya kulak tıkacı

• yüz veya toz maskesi (tozlu alanlarda çalışırken)

• Uzun pantolon ve bot giyin. Bol kıyafetlerle, kısa pantolonla, herhangi bir takı ile ve yalınayak kullanmayın.

• Herhangi bir hareketli parçaya dolanmayı önlemek için uzun saçları omuz seviyesinin üstünde toplayın.
• Kesmeden önce daima aşağıdaki dilere dikkat edin:

- temiz çalışma alanı

- güvenli ayak pozisyonu

- düşen dallara karşı planlı hareket

• Kesmeden önce ağacı inceleyin. Dalların serbestçe yere düşmesini sağlayın.
• Dal budama testeresini genç dalları kesmek için kullanmayın.

Dal Budama Testeresini Çalıştırırken

İKE: Elektrik çarpma riskini azaltmak için ıslak Merde kullanmayın. Yağmura maruz bırakmayın. Yi yerlerde muhafaza edin.

İKE: İstemeden Çalıştırılmasını Önleyin – batarya ken, cihazı parmağınız düzme üzerinde taşımayın. yayı takarken düğmenin kapalı olduğundan emin

• Daima dikkatli olun. Üniteyi çalıştırırken sağduyulu davranın.
• Çalışma alanını temiz tutun. Dağınık alanlar yaralanmalara davetiye çıkartır.
• Kesim bitince veya gözetimsiz bırakıldığında dal kesme testeresinden bataryayı daima çıkarın.
• Çocukları, hayvanları ve yoldan geçenleri dal budama testeresinden en az 15 m uzakta tutun. Çalışma alanında yalnızca budama testeresi operatörü bulunmalıdır.
• Dal budama testeresini ağaç kesmek için kullanmayın.
• Dal budama testeresini kaldırırken veya tutarken açıktaki testere zincirini tutmayın.
• Bir eliniz tutma kolu, diğer eliniz budama testeresi direği üzerinde olacak şekilde sıkıca tutun.
• Kesim işlemine hazır olana kadar parmağınızı tetiğinin üzerine getirmeyin.
• Dal budama testeresini çalıştırmadan önce, zincirin herhangi bir şeye temas etmediğinden emin olun.
• Dal budama testeresi çalışırken vücudun tüm uzuvlarını zincirin uzağında tutun.
• Kesme sırasında dal budama testeresini bastırmayın. Hafif baskı uygulayın. Alet, belirlenen kapasite aralığında kullanıldığında daha iyi ve güvenli çalışır.
• Dal budama testeresini bir yerden başka yere taşırken:
• bataryayı çıkartın,

• parmakları tetikten uzaklaştırın,

• dal budama testeresini denge noktasından ve kılavuz çubuk ile zincir arkada ve kılıfına bağlı olarak tutun.

• Küçük çalışlık ve genç dalları dal budama testeresi ile kesmeyin. İnce parçalar zincir içine girebilir ve size doğru fırlayabilir. Bu aynı zamanda dengenizi kaybetmenize neden olabilir.
• Zayıf aydınlatmalı yerlerde çalıştırmayın.
• Sağlam duruş ve dengenizi koruyun. Ulaşmakta zorlandığınız yerlerde kullanmayın. Aşırı uzanarak ulaşmaya çalışmak, denge kaybı veya sıcak yüzeylere temas ile sonuçlanabilir.
• Vücudunuzun tüm uzuvlarını hareketli parçalardan uzakta tutun.
• Ürünle birlikte verilmeyen ya da bu Kullanma Kılavuzunda bu ürünle birlikte kullanılmak üzere tanımlanmayan herhangi bir ek veya aksesuarı hiç bir koşulda kullanmayın.
• Her kullanımdan önce ve yere düştüğünde veya diğer darbelerden sonra dal budama testeresini kontrol edin. Önemli bir arıza veya hasar olmadığından emin olun.

Aşağıdaki Durumlarda Dal Budama Testeresini Kullanmayın:

• alkol, ilaç veya uyuşturucu etkisi altındayken.
• yağmurlu, nemli veya ıslak alanlarda.
• yüksek düzeyde yanıcı sıvılar veya gazlar mevcut olduğunda.
• dal budama testeresi hasar görmüş, yanlış ayarlanmış veya tam ve emniyetli bir şekilde monte edilmemisse.
• tetik düğmesi, testereyi açıp kapatmıyorsa. Tetiği biraktığınızda zincirin hareketinin durması gerekir. Arızalı düzme yetkili servis merkezinde değiştirilmelidir. Bakım bölümündeki Aksesuarlar başlığına bakın.
• aceleniz olduğunda.
• bir ağaç veya merdiven üzerindeyken.
• anten direği, kepçe veya platformların üzerinde.
• aşırı rüzgarlı veya fırtınalı havalarda.

GENEL GÜVENLİK TALİMATLARI

TENLIKE: Elektrik Çarpması Tehlikesi. Elektrik hatları ile temas durumunda elektrik çarpması kaynaklı ciddi yaralanma veya ölüm riski. Herhangi bir elektrik kaynağı, kablosu veya hattının yakınında kesinlikle kullanmayın.

UYARI: Güvenli kullanım için kullanıcı el kitabını okuyun ve alınayın. Düşen parçalara karşı koruma için yüz siperi (ve/veya güvenlik gözlükleri) ve kask takın. Düşen dal ve parçalardan kaçınmak için daima temiz bir çalışma alanına, geri çekilme yoluna ve dalların konumuna dikkat edin. Testereleri çalıştırırken yoldan geçenleri 15 m uzakta tutun. Elektrik çarpması riskini azaltmak için ıslak zeminlerde kullanmayın. Yağmura maruz bırakmayın. Kapalı yerlerde muhafaza edin.

• Kendinizi düşen dallardan korumak için kesilen dalların doğrudan altında durmayın. Bu ünite, zemin seviyesinden 60° üzerinde bir açıyla tutulmamalıdır.

• Tutamakları kuru, temiz ve üzerinde yağ olmadan muhafaza edin.

• Uniteyi çalıştırmadan önce zincirin herhangi bir nesneye temas etmediğinden emin olun.

• Uniteyi yere indirmeden önce kesme zincirinin durduğundan emin olun.

Servis

• Alet bakımı yalnızca yetkili servis personeli tarafından yapılmalıdır. Yetkili olmayan personelce gerçekleştirilen bakım veya onarım yaralanma riski ile sonuçlanabilir. Bu kılavuzdaki Bakım bölümüne bakın.
• Alet üzerinde bakım yaparken, yalnızca orijinal yedek parçaları kullanın. Bu kılavuzdaki Bakım bölümünde yer alan talimatları uygulayın. İzin verilmemiş parçaların kullanılması veya bakım talimatlarına uyulmaması, elektrik çarpması veya yaralanma riski oluşturabilir.

Geri Tepmeye Karşı Koruma

UYARI: GERİ TEPME, kılavuz çubuğun burnunun veya keçanan bir nesneye değişği veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğu durumlarda görülebilir. Bazı durumlarda uç kısmın teması çok ani bir ters tepkiye neden olabilir ve kılavuz çubuk operatöre doğru yukarı ve geri tepebilir. Zincirli testerenin, kılavuz çubuğun üst kısmında sıkışması, çubuğu hızlı bir şekilde operatöre doğru geri tepebilir. Bu tepkilerden herhangi biri kullanıcıının testerenin kontrolünü kaybetmesine ve ciddi yaralanmasına neden olabilir.

GERİ TEPME RİSKİNİ EN AZA İNDİRMEK İÇİN AŞIDAKİ ÖNLEMLER ALINMALIDIR:

• Dal budama testeresini sıkı kavrayın. Testereyi çalışırken her iki elinizle sıkıca kavrayarak tutun. Baş parmak ve diğer parmaklar testere tutamağını ve direği sağlam kavrayacak şekilde tutun.
• Ulaşmakta zorlandığınız yerlerde kullanmayın.
  • Daima sağlam ve dengeli basın.
• Kılavuz çubuğun burnunun bir kütüğe, dala, yere veya diğer nesnelere temas etmesine izin vermeyin.
• Dal budama testeresi tutamağını omuz yüksekliğinin üzerinde uzatmayın.
• Düşük geri tepmeli zincir, zindir frenleme sistemi ve azaltılmış geri tepmeli kılavuz çubuklar gibi geri tepme riskini azaltan düzenekler kullanın.
• Yalnızca üretici tarafından belirtilen veya eşdeğeri yedek çubuklar ve zincirleri kullanın.
• Hareketli zincirin kılavuz çubuğun ucunda herhangi bir nesneye temas etmesine izin vermeyin.
• Çalışma alanında diğer ağaçlar, kayalar, çitler, ağaç kökleri vb. gibi engelleyici nesneler bulundurmayın. Belirli bir kütük veya dalı keserken zincirli testerenizin temas edebileceği herhangi br engeli kaldırın veya önleyin.
• Zincirli testerenin keskin ve doğru gerginlikte kalmasını sağlayın. Gevşek veya körelmiş zincirler geri tepme riskini artırabilir. Gerginliği, motor dururken ve batarya çıkartılmış olarak, düzenli aralıklarla kontrol edin.

TüRkçE

• Kesme işlemine sadece zincir tam hızla hareket ederken başlayın ve devam edin. Zincir daha düşük bir hızla hareket ederse geri tepme ihtimali büyük oranda artar.
• Tek seferde sadece bir dal kesin.
• Önceden yapılmış bir kesim üzerinde yeniden kesim yaparken çok dikkatlı olun. Tırnaklı durdurucuları ağaca konumlandırın ve kesme işlemine devam etmeden önce zincirin tam hız ulaşmasını sağlayın.
• Daldırarak kesimler veya delik açarak kesimler yapmaya çalışmayın.
• Bir kesimi kapatarak sıkışmaya neden olabilecek veya zincirin üzerine düşebilecek şekilde kayan dallar veya diğer güçlere dikkat edin.

Geri Tepmeye Karşı Güvenlik Önlemleri

UYARI: Her ne kadar bu önlemler tehlikeli durumu talımen ortadan kaldırmasa da geri tepme tehlikesini azaltmak için dal budama testerenize aşağıdaki özellikler dahil edilmiştir. Bir dal budama testeresi kullanıcısı olarak sadece güvenlik ekipmanlarına güvenmeyin. Ciddi yaralanmaya neden olabilecek geri tepme ve diğer güçleri önlemek için bu kılavuzda belirtilen tüm güvenlik önlemleri, talimatları ve bakım önerilerine uyun.

• Geri tepme tehlike bölgesinin büyüklüğünü kılavuz çubuğun ucuyla sınırlandıracak şekilde ufak yarı çaplı bir uca sahip olarak tasarlanmış Düşük Geri Tepmeli Kılavuz Çubuk. Düşük geri tepmeli kılavuz çubuk, elektrikli zincirli testereler için geçerli güvenlik gereklilikleri uyarınca test edildiğinde geri tepme sayısını ve şiddetini belirgin düzeyde azaltan önlemlerden biridir.
• Düşük Geri Tepmeli Zincir geri tepme şiddetini başka yerlere yönelten ve ahşabın kademeli olarak kesiciye yöneltmeyi sağlayan hatları belirlenmiş bir derinlik ölçer ve siper bağlantısıyla tasarlanmıştır. Bir düşük geri tepmeli zincir, temsili testere örneklerinde test edildiğinde geri tepme performans gereksinimlerini karşılayan bir zincirdir.

Dal Budama Testeresi Adları ve Terimleri

• Tahrik Zinciri veya Zincir Dişlisi - Testere zincirini tahrikleyen dişli kısım.
• Kılavuz Çubuk - Zincirli testereyi destekleyen ve yönlendiren sert kızaklı bir yapı.
• Kılavuz Çubuk Kılıfı - Testere kullanılmadığında diş temasını önlemek için kılavuz çubuk üzerine takılmış olan mahfaza.
• Geri Tepme - Zincirli testerenin, kılavuz çubuğun üst kısmının burun bölümünde yer alan bir kütük veya dal gibi herhangi bir nesne ile temas ettiğinde veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğunda kılavuz çubuğun geriye veya ileriye veya her iki yönde hareket etmesi.
• Düşük Geri Tepmeli Zincir - Geri tepme performans gereksinimlerini karşılayan bir zincir. (testere zincirlerinin temsili bir örneğinde test edildiğinde.
• Düşük Geri Tepmeli Kılavuz Çubuk - Geri tepmeyi belirgin düzeyde azalttığı ortaya koyulan bir kılavuz çubuk.
• Yedek Testere Zinciri - Belirli testere zincirleriyle test edildiğinde geri tepme performans gereksinimlerini karşılayan bir zincir.

Diğer testerelerde kullanıldığında performans gereksinimlerini karşılamayabilir.

• Testere Zinciri - Ahşap kesen, motor tarafından tahriklenen ve kılavuz çubuk tarafından desteklenen kesme dişlerine sahip bir zincir halkası.
• Tırnaklı Durdurucu (Tırnak) - Testereyi döndürmek ve kesim sırasında pozisyonu korumak için budama yaparken kullanım için sivri tırnak veya dişler.
• Düğme - Çalıştırıldığında zincirli testerenin motoruna gelen elektrikli güç devresini tamamlayan veya durduran bir düzenek.
• Düğme Kilidi - Manüel olarak durdurulana kadar düğmenin istenmedik çalışmasını önleyen hareketli bir durdurma mekanizması.
• Budama (Dal Kesme) - Bir ağacın dallarını kesme işlemi.
• Alttan kesme - Büyük veya küçük bir dalın altından yukarı doğru kesme. Bu, normal kesim konumundayken ve kılavuz çubuğun tepesiyle kesim yaparken yapılır.

Saklama

1. Kapalı yerlerde muhafaza edin. En iyi saklama yerleri doğrudan güneş ışığı, aşırın sıcak veya soğuktan uzak, çocukların erişemeyeceği serin ve kuru yerlerdir.
2. Işi bitirdikten sonra zincirdeki gerilimi daima azaltın. Zincir soğudukça daralır. Gerginlik azaltılmazsa testere zarar görebilir.

Diğer Tehlikeler

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

• Duyma bozukluğu.
• Sıçrayan parçacıklardan kaynaklanan yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları

DEWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Elektrik Güvenliği

Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cihazınızın voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma Kablolarının Kullanımı

Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun

(Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1 mm ^2 dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları

BU TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümüne bakın).

- Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UVARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sınırlaçmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla kullanılmaya tavsiye edilir.

DIŞKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yolmlizca DEWALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir.

DİKKAT: Çocuklar, cihazla oynamalarını önlemek a vyla kontrol altında tutulmalıdır.

İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

• Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekilde tasarlanmıştır.
• Bu şarj cihazları DEWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.
• Şarj cihazını yağmura veya kara maruz bırakmayın.
• Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır.
• Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden emin olun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.

• Şarj cihazını hasarlı kordon veya fişle çalıştırmayın—bunları derhal değiştirin.

• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servis merkezine götürün.

• Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.
• Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafından değiştirilmelidir.
• Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riski azaltmaz.
• ASLA 2 şarj cihazını bir arada bağlamaya çalışmayın.
• Şarj cihazı standart 230 V ev elektrik gücüyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 6 şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığıını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine 24 basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

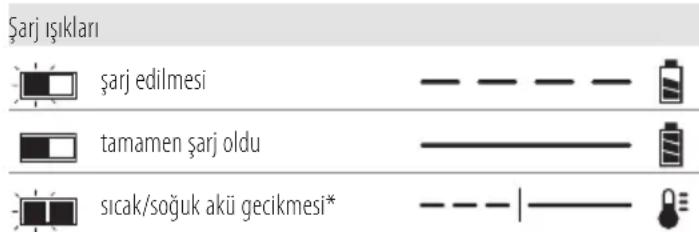

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

Şarj ışıkları şarj edilmesi tamamen şarj oldu sicak/soğuk akü gecikmesi*

* Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı lambası yanmayarak arızalı bir bataryayı gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Paket Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğiinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisinde yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-lon cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj aletini bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aletini (ayrıca satın alınan) en az 25,4 mm uzunluğunda ve 7–9 mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta olan kısmı yaklaşık 5,5 mm optimal bir derinlik bırakacak şekilde vidalayarak monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

UVARI: Elektrik çarpması tehlikesi. Temizlik inde AC çıkışı bağlantısını kesin. Şarj cihazının

dış yüzeyindeki kir ve yağ bir bez parçası yada metal olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarji dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

- Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın.

Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.

- Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden

olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.

• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.
• Aleti ve aküyü sıcaklığın 40 °C'ye ulaştığı veya bu sıcaklığı açtığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.
• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.
• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.
• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe meruz kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün mefazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. civiyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UVARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarıya terminallerine değmeyecekleri şekilde saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek civiler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DİKKAT: Aleti kullanmadığınız zaman, devrilme veya açışne tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafından üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batıya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batıya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

NOT: Lityum-iyon piller kontrol edilmiş bagaja konmamalıdır.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli

Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT ^™ bataryanın iki farklı modu mevcuttur: ve Taşıma modunu kullanın.

Kullanım Modu: FLEXVOLT ^™ batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT ^™ batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşıma Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin.

Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir

Watt saatiyle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh olarak belirtilen

Transport (Taşıma) Wh değeri, her biri 36 Wh olan 3 bataryanın

Kullanım ve taşıma modu etiket işareti örneği

Use: 108 Wh

Transport: 3x36 Wh

bulunduğu anlamına gelir. Use (Kullanım) Wh değeri ise 108 Wh olarak belirtilebilir (1 batarya kasdedilir).

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.
2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

NOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

iletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyüateşe atmayın.

USE (KULLANIM) (taşima başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TRANSPORT (TAŞIMA) (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Akü tipi

DCMPS567 18 volt akülerle çalışır.

Bu bataryalar kullanılmalıdır: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Daha fazla bilgi için Teknik Özellikleri bölümüne bakın.

Ambalaj İçeriği

Ambalaj, aşağıdaki parçaları içermektedir:

1 Dal budama testeresi
1 Omuz askısı
1 Li-lyon batarya (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modelleri)
2 Li-lyon bataryalar (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modelleri)
3 Li-lyon bataryalar (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modelleri)
1 Kullanım kılavuzu

nOT: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. B modelleri Bluetooth® bataryaları içerir.

nOT: Bluetooth® kelimesi tescili ve logoları Bluetooth®, SIG, Inc.'in tescilli markalarıdır ve bunların tarafından kullanımı lisanslıdır. Diğer ticari markalar ve ticari isimler ilgili sahibine aittir.

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Tarih Kodu Konumu (Şek. A)

İmalat yılıni da içeren Tarih Kodu 14 gövdeye basılıdır.

Örnek:

2019 XX XX

İmalat Yılı

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Kullanmadan önce kullanım kılavuzunu okuyun.

Göz koruması kullanın.

Kulak koruması kullanın.

Yağmur altında bırakmayın.

Baş koruyucu kullanın.

Koruyucu eldiven kullanın.

Kesme tehlikesi. Parmakları yuvadan uzak tutun.

Koruyucu ayakkabı kullanın.

Testere zincirinin dairesel dönüş yönü.

Elektrik şoku tehlikesi. Başın üzerinden geçen hatlardan en az 10 m uzakta tutun.

Aleti kapatın. Alette herhangi bir bakımda bulunmadan önce aletin bataryasını çıkartın.

Yönetmelik 2000/14/EC garanti edilen ses şiddeti.

Etraftaki kişileri uzak tutun.

Etraftaki kişileri uzak tutun.

Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya hangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

1 Tutamak parçası
2 Orta uzatma direği
3 Testere kafası parçası
4 Tetik düğmesi
5 Kilit düğmesi
6 Batarya
7 Köpük tutucu
8 Dişli direk
9 Dişli manşon
10 Çubuk kelepçesi
11 Zincir kapağı
12 Altigen başlı vidalar
13 Kilavuz çubuk
14 Testere zinciri
15 Kilif
16 Altigen anahtar
17 Yağ kapağı
18 Dal çıkarma kancası
19 Aski montaj

Kullanim Amaci

Bu dal budama testeresi budama işleri ve çapı 203 mm'ye kadar olan dalların kesilmesi için idealdir.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kullanmayın.

Bu dal budama testeresi profesyonel bir elektrikli alettir.

Çocukların alete erişmesine izin vermeyin. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

• Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.
• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

MONTAJ VE AYARLAMALAR

UVARI: Ciddi yaralanma riskini azaltmak için kettangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

U? RI: Yalnızca DEWALT akü ve şarj cihazlarını kullanın.

Bataryanın Alete Takılması ve Çıkarılması (Şekil B)

NOT: Bataryanın 1 tamamen dolu olduğundan emin olun.

Bataryanın Aletin Tutma Koluna Takılması

1. Bataryayı 1 alet kolunun içindeki raylara hizalayın (Şekil B).
2. Batarya tam olarak aletteki yerine oturana kadar tutma koluna kaydırın ve kilit tırnağının yerine yerleşme sesini duyduğunuzdan emin olun.

Bataryanın Aletten Çıkartılması

1. Serbest bırakma düğmesine 24 basın ve bataryayı sıkıca çekerek aletin tutma kolundan çıkarın.
2. Bataryayı bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Enerji Göstergeli Bataryalar (Şekil B)

Bazı DEWALT bataryalar, üç yeşil LED lambasından oluşan ve kalan şarj seviyesini gösteren bir enerji göstergesine sahiptir. Enerji göstergesini çalıştırmak için enerji göstergesi düğmesine 27 basın ve basılı tutun. Üç yeşil LED lambasının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Bataryadaki şarj seviyesi kullanılabilir limitin altındayken, enerji göstergesi yanmaz ve bataryanın şarj edilmesi gerekir. NOT: Enerji göstergesi sadece bataryada kalan şarjin bir göstergesidir. Ürün bileşenleri, sıcaklık ve son kullanıcı uygulamasına dayalı varyasyonlarına tabi olan alet işlevselliğini göstermez.

Testere Zincirini Takma ve Çıkarma (Şekil A, C-E)

UYMRI: Keskin ve hareketli biçak. Aşağıdaki işlemleri yılmadan önce yanlışlıkla çalışmasını önlemek için bataryanın tutamaktan çıkartılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

DIŞKAT: Keskin ve hareketli biçak. Zinciri takarken veya çikorırken daima ellerinize koruyucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

1. Testereyi sağlam bir zemine koyun. İki altıgen başlı vidayı 12 ürünle birlikte verilen altıgen anahtar 16 ile saat yönünün tersine çevirin.
2. Zincir dişlisi kapağını 11, çubuk kelepçesini 10 ve altıgen başlı vidaları çıkarın.
3. Testere zincirini 14 sökmek için, anahtarın düz tornavida ucunu kullanarak muhafazanın önündeki vidayı 20 döndürün. Vidanın saat yönünün tersine döndürülmesi,

kılavuz çubuğun 13 geri çekilmesini ve zincir üzerindeki gerilimi azaltmasını sağlar, böylece çıkarılabilir.

1. Aşınmış testere zincirini, kılavuz çubuğun yuvasından çıkarın.
2. Kılavuz çubuğunu ters çevirin.
3. Testere zincirini değiştirmek için, kılavuz çubuktaki yuvanın Şekil E'de gösterilen konum pimlerinin 21 üzerinde olduğundan ve yuvanın altındaki deliğin ayar piminin üzerine yerleştirildiğinden emin olun.
4. Yeni zinciri kılavuz çubuğun yivine ve zincir dişlisinin etrafına yerleştirin. Çizelgeyi mahfaza veya kılavuz çubukta eşleştirerek testere dişlerinin doğru yönde olduğundan emin olun.
5. Zincir gerginliğini artırmak için mahfazanın önündeki vidayı saat yönünde çevirin.
6. Zincir dişlisi kapağını, çubuk kelepçesini ve altıgen başlı vidaları değiştirin.
7. Zincir Gerginliğinin Ayarlanması bölümündeki talimatlara uyun.

Zincir Gerginliğinin Ayarlanması (Şekil A, D, F, G)

1. Testere dengeli bir yüzeyde hareketsizken, testere zinciri 14 gerginliğini kontrol edin. Gerginlik, zincir, Şekil F'de gösterildiği gibi, orta parmağınız ve başparmağınızdan hafif kuvvetle kılavuz çubuğa 13 3 mm uzaklıkta çekildikten sonra geri takıldığında doğrudur. Şekil G'de gösterildiği gibi kılavuz çubuğu ile alttaki zincir arasında hiçbir "sarkma" olmamalıdır.
2. Testere zinciri gerginliğini ayarlamak için altıgen başlı vidaları 12 gevşetin.
3. Anahtarın düz tornavida ucunu kullanarak muhafazanın önündeki vidayı 20 döndürün.
4. Bu durum aşırı aşınmaya neden olacağı, kılavuz çubuk ve testere zincirinin ömrünü azaltacağı için zinciri fazla gergin bırakmayın. Aşırı gerilim, her batarya şarjı başına yapacağınız kesim miktarını da azaltır.
5. Testere zinciri gerginliği doğru olduğunda, altıgen başlı vidaları 12 kelepçe çubuğuna sıkın.
6. Testere zinciri yeniyse, yeni zincirler yavaşça gerildiği için kullanımdaki ilk 2 saat boyunca gerginliği (bataryayı çıkardıktan sonra) sık kontrol edin.

NOT: Testere zinciri gerginliği düzenli olarak ayarlanmalıdır.

Testere Zinciri ve Kılavuz Çubuğun Yağlanması (Şekil H)

Otomatik Yağlama Sistemi

Bu dal budama testeresi, zinciri ve kılavuz çubuğu sürekli yağlamayı sağlayan otomatik yağlama sistemi ile donatılmıştır. Yağ seviyesi göstergesi 25 zincir testeredeki yağ seviyesini gösterir. Yağ seviyesi çeyrek seviyeden azsa, bataryayı testereden çıkartın ve doğru miktarda yağ doldurun.

nOT: Kesme işlemi bittiğinde yağ haznesini daima boşaltın. nOT: Doğru zincir ve çubuk yağlaması için yüksek kaliteli bir çubuk ve zincir yağı kullanın. Geçici bir çözüm olarak, deterjan

içermeyen bir SAE30 ağırlıkta motor yağı kullanılabilir. Ağaç budama yaparken, bitkisel bazlı bir çubuk ve zincir yağı kullanılması önerilir. Mineral yağ tavsiye edilmez çünkü ağaçlara zarar verebilir. Atık yağları veya çok kalın yağ kullanmayın. Bunlar dal budama testerenize zarar verebilir.

Yağ Haznesinin Doldurulması

• Yağ kapağını 17 çıkartın ve tavsiye edilen çubuk ve zincir yağıyla, yağ seviyesi seviye göstergesinin 25 üst kısmına gelene kadar hazneyi doldurun.
• Yağ kapağını geri takın.
• Zincir testeresini periyodik olarak kapalı konuma getirin, çubuk ve zincirin yağlı olduğundan emin olmak için yağ seviyesi göstergesini kontrol edin.

Dal Budama Testeresinin Taşınması (Şekil A)

Dal budama testeresini taşırken bataryayı 6 daima tutamaktan çıkarın ve testere zincirini 14 kılıfla 15 kapatın.

Testere Kafası Modülünün Tutma Sapı Modülüyle Birleştirilmesi (Şekil I–L)

UYARI: Keskin ve hareketli biçak. Yanlıslıkla çalışmayı indek için, aşağıdaki işlemleri yapmadan önce bataryanın tutamaktan çıkarıldığından ve koruyucu kılıfın zincir üzerindeki yerinde olduğundan emin olun. Buna uyulmaması ciddi yaralanmaya yol açabilir.

Dal budama testeresini oluşturan üç bileşen doğru montajı sağlamak için kilitlenir. Eğer bir bileşen diğerine düzgün oturmuyorsa zorlamayın.

Tutamak parçasının 1 testere kafası parçasına 3 birleştirilmesi, Şekil l’de gösterildiği gibi yaklaşık 1,8 m uzunluğunda bir dal budama testeresi oluşturur.

Tutamak parçasını testere kafası parçasına takmak için:

1. Tutamak parçasının 1 bağlantı ucunun dış tarafından olduğu 22, testere kafası parçasının 3 bağlantı ucunun iç tarafından dille 23 hizalayın. Şekil Jye bakın. İki bölümü tamamen birbirine doğru bastırın. Şekil Kya bakın.
2. Testere kafası parçasındaki dişli manşonu 9 mümkün olduğunca aşağı kaydırın ve manşonu duruncaya ve Şekil L'de gösterildiği gibi dişleri tamamen kaplayana kadar saat yönünde çevirin.

UYARI: Manşonun dişlere tamamen oturduğundan ve kırmızı dişlerin artık görünmediğinden emin olun. Manşonun dişlere tam olarak oturmaması, tehlikeli bir durum yaratarak parçalar arasındaki bağlantısının kesilmesine neden olabilir. Kırmızı dişlerin görünmediğinden emin olmak için bağlantıları düzenli olarak kontrol edin.

Orta Uzatmanın Testere Kafası Modülü ve Tutma Sapı Modülüyle Birleştirilmesi (Şekil A, M)

Orta uzatma parçasının 2 tutamak parçası 1 ve testere kafası parçasına 3 eklenmesi, Şekil M'de gösterildiği gibi yaklaşık 2,7 m uzunluğunda bir dal budama testeresi oluşturur. Orta parçanın tutamak parçası ve testere başı parçasına nasıl takılacağına ilişkin talimatlar için Testere Kafası Modülünün Tutma Sapı Modülüyle Birleştirilmesi bölümüne bakın.

UVARI: Manşonun dişlere tamamen oturduğundan ve kırımızı dişlerin artık görünmediğinden emin olun. Manşonun dişlere tam olarak oturmaması, tehlikeli bir durum yaratarak parçalar arasındaki bağlantısının kesilmesine neden olabilir. Kırımızı dişlerin görünmediğinden emin olmak için bağlantıları düzenli olarak kontrol edin.

PARÇALARINA AYRILMASI

UVARI: Ciddi yaralanma riskini azaltmak için herhangi ün ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce üniteyi kapatın ve bataryayı çıkartın. Kazara çalıştırma yaralanmaya neden olabilir.

Testere Kafası Modülünün Ayrılması (Şekil N)

UVARI: Keskin ve hareketli biçak. Yanlıslıkla çalışmayı onlnek için, aşağıdaki işlemleri yapmadan önce bataryanın tutamaktan çıkarıldığından ve koruyucu kılıfın zincir üzerindeki yerinde olduğundan emin olun. Buna uyulmaması ciddi yaralanmaya yol açabilir.

Parçaları birbirinden ayırırken, ister iki parçalı ister üç parçalı modda olsun, her zaman önce testere kafası parçasını 3 ayırın. Bunu yapmak için, tutamak parçasını 1 zemine oturtun ve testere kafası parçasının ortasını Şekil N'de gösterildiği gibi bir elinizle kavrayın. Dişli manşonu gevşetmek için diğer elinizi kullanın ve ardından iki yarımı birbirinden çekerek ayırın. Orta uzatma parçası takılıysa bu işlemi tekrarlayın.

Omuz Askısının Takılması ve Ayarlanması (Şekil 0)

Dal budama testeresi ayarlanabilir bir omuz askısıyla gelir.

1. Omuz askısı mandalını 28, Şekil O'da gösterildiği gibi askı montajına 19 oturtun.
2. Askıyı omzunuza güvenli oturacak şekilde ayarlayın.

KULLANMA

Kullanma Talimatları

UVARI: Güvenlik talimatlarına ve geçerli yönetmeliklere danına uyun. UVARI: Ciddi yaralanma riskini azaltmak için hangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Doğru El Pozisyonu (Şekil P)

UVARI: Ciddi yaralanma riskini azaltmak için, Daima şeküde gösterilen uygun el pozisyonunu kullanın. UVARI: Ciddi yaralanma riskini azaltmak için, ani tepki il kraline karşı aleti daima sıkıca tutun.

Doğru el pozisyonu, bir el ana tutamak 29 üzerinde diğer el köpük tutucu 7 üzerinde olacak şekildedir.

Dal Budama Testeresinin Çalıştırılması (Şekil A)

UYARI: Tüm talimatları okuyun ve anlayın. Aşağıda listenen tüm talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi fiziksel yaralanmalara neden olabilir.

DİKKAT: İşi bitirdikten sonra zincirdeki gerilimi azımna azaltın. Zincir soğudukça daralır. Zincir gevşetilmezse testere zarar görebilir.

ÖNEMLİ: Hasarlı veya yanlış ayarlanmış olan veya tam ve sağlam bir şekilde monte edilmemiş bir dal budama testeresini asla çalıştırmayın. Tetik düğmesi serbest bırakıldığında testere zincirinin 14 tam olarak durduğundan emin olun. Kılavuz çubuğu 13 veya testere zincirini asla motor çalışırken veya batarya takılıyken ayarlamayın.

Testere İle Dal Budama/Kesme

• Asla doğrudan keseceğiniz dalın altında durmayın. Kendinizi parçaların düşme yolundan daima uzak tutun.
• Daima baş, göz, ayak ve vücut koruması kullanın. Vücut koruması takılması, bu aleti çalıştırırken yaralanma riskini azaltmaya yardımcı olur.
• Dal budama testeresini kullanırken asla bir merdiven veya dengesiz bir destek üzerinde durmayın. Dengenizi kaybetmenize ve ciddi yaralanmalara neden olabilecek pozisyonlardan daima kaçının.
• Diğer kişileri çalışma alanından en az 15 m uzakta tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.
• Elektrik Şoku Tehlikesi. Şoku önlemek için, üstten geçen elektrik hatlarının 15 m yakınında çalıştırmayın. Etraftaki alanı gömülü elektrik hatları için daima kontrol edin.
• Dal budama testeresi düzme tutamağını omuz yüksekliğinin üzerinde uzatmayın.

Açma/Kapatma Düğmesi (Şekil Q)

Her zaman ayakta dengeli durun ve tutma yerini başparmak ve parmaklarla kavrayacak şekilde, dal budama testeresini iki elinizle sıkıca tutun. Aleti ÇALIŞTIRMAK için, kilitleme düğmesini 5 baş parmağınızla geriye doğru çekin ve ardından Şekil Q'da gösterildiği gibi tetikleme düğmesini 4 parmaklarınızla sıkın. (Alet çalışıktan sonra kilit düğmesini bırakabilirsiniz.) Aleti kapatmak için, tetik düğmesini serbest bırakın.

Dal Çıkarma Kancası (Şekil A)

DIRKAT: Dal çıkarma kancası bir kemer kancası değildir.

Dal budama testerenizde, küçük ve orta büyüklükteki budanmış dalların çıkartılmasına yardım amacıyla bir dal çıkarma kancası 18 bulunur.

Dal Budama Testeresiyle Budama (Şekil A, P, R)

UYARI: Alet kendi hızıyla çalışmalıdır. Aşırı yükleme yaprılmayın UYARI: Ağaç budarken: ciddi yaralanma veya ölümle şarı alanabilecek geri tepmeye karşı koruma sağlayın. Geri tepme riskini azaltmak için bkz. Geri Tepmeye Karşı

Koruma. Ulaşmakta zorlandığınız yerlerde kullanmayın. Durduğunuz yerin sağlam olduğundan emin olun. Ayakları birbirinden uzak tutun. Ağırlığınızı iki ayağınıza eşit olarak dağıtım.

1. Dal budama testeresini Şekil P'de gösterildiği gibi tutmak için iki elinizi de kullanın. Sağlam bir şekilde tutun. Baş parmak ve parmaklar dal budama testeresi ve direği sarmalıdır. Parmaklarını, Şekil R'de gösterilen toz çıkış kanalından 26 uzak tutun.
2. Ağaç üzerinde, herhangi bir uygunsuz konumda, merdiven veya diğer dengesiz yüzeylerde hiçbir zaman çalışmayın. Dal budama testeresinin kontrolünü ciddi yaralanmaya neden olacak şekilde kaybedebilirsiniz.
3. Bir dalı budama için aşağıdaki talimatları takip edin.
   a. Bir kesim yapmadan önce dal budama testeresinin tam hızda çalıştiğından emin olun. Bir kesime başlarken, hareketli testere zincirini 14 kecilecek dala getirin. Dal budama testeresinin ziplama veya kayma olasılığını (yana hareketi) önlemek için testereyi sıkıca yerinde tutun.
   b. Dal budama testeresini hafif baskı kullanarak yönlendirin. Önce dalın altında ağaç gövdesinden 152 mm mesafede kesim yapın. Bu kesim için kılavuz çubuğun 13 üst kısmını kullanın. Dal çapının 1/3 kısmını kesin. Ardından son kesimi üstten yapın. Kalın dalları alttan kesmeye çalışırsanız, dal içe kapanabilir ve testere zinciri kesim sırasında takılabilir. Kalın dalları üstten, alttan yüzeysel bir ön kesim yapmadan kesmeye çalışırsanız, dal kırılabilir. Dal budama testeresini zorlamayın. Motor aşırı yüklenebilir ve yanabilir. Alet, belirlenen kapasite aralığında kullanıldığında daha iyi ve güvenli çalışır.
   c. Tam hızda çalışırken dal budama testeresini kesilen yerden çıkarın. Tetik düğmesini 4 serbest bırakarak dal budama testeresini durdurun. Testereyi yere indirmeden önce testere zincirinin durduğundan emin olun.

Testere Zinciri Keskinliği

DIKKAT: Keskin zincir. Zinciri tutarken daima ellerinize kılıçucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

ÖNEMLİ: Zincirli kesiciler kesim yaparken zemin, taş, beton veya bir çiviye dokunursa, hemen körelir.

Zincirli testerenizden mümkün olan en iyi performansı almak için testere zincir dişlerini keskin tutmanız önemlidir. Zincir keskinleştirme servisi, size en yakın DEWALT servis merkezinden edinilebilir.

NOT: TESTERE ZİNCİRİ HER BİLEYLENDİĞİNDE, BAZI DÜŞÜK GERİ TEPME ÖZELLİKLERİNİ KAYBEDER, BU YÜZDEN SON DERECE DİKKATLİ OLUNMALIDIR. TESTERE ZİNCİRİNİN EN FAZLA DÖRT KEZ BİLEYLENEREK KESKİNLEŞTİRİLMESİ ÖNERİLİR.

Bakım

Bu elektrikli alet, uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakım ve düzenli temizlik yapılmasına bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bil ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryaları çıkartın. Kazara çalışma yaralanmaya neden olabilir.

Şarj cihazı ve bataryanın serviste bakımı yapılamaz.

Düzenli bakım, aletin uzun ömürlü olmasını sağlar. Her 10 dakikalık kullanımdan sonra, bataryayı çıkardığınızdan (zincirin ve çubuğun sıcak olabileceğine dikkat edin!), çubuğu ve zinciri doğru gerginlik için kontrol ettiğinizden ve Zincir Gerginliğinin Ayarlanması ve Zincirin Yağlanması bölümüne uygun şekilde yağlandığından emin olun.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek işla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

İlave Aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Yedek zincir ve çubuk, size en yakın DEWALT servis merkezinden edinilebilir.

- DCMPS567 için yedek zincir servis parça numarası DT20667-QZ kullanılmalıdır. Yedek 20 cm (8 inç) çubuk, servis parça numarası DT20668-QZ.

Çevrenin Korunması

Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı

hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur.

Şarj Edilebilir Aküler

Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

• Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkartın.
• Lityum İyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekilde atılacaktır.

SORUN GİDERME REHBERİ

GÜVENLİK KURALLARI VE TALİMATLARINA MUTLAKA UYUN

Ürününüzle ilgili yardım almak istediğinizde, servis merkezlerinin bir listesi için www.dewalt.com adresindeki web sitemizi ziyaret edin.

SORUN OLASI NEDEN ÇÖZÜM
Alet çalışmıyor. Batarya doğru takılmamış. Bataryanın nasıl takıldığını kontrol edin.
		Batarya şarj olmamış. Batarya şarj gerekliliklerini kontrol edin.
		Kilitleme düğmesi devreye girmemiş. Kilitleme düğmesini geri çekin/tetiği çalıştırın.
		Direk bağlantıları uygun şekilde sıkılmamış.	Bkz. Testere Kafası Modülünün Tutma Sapı Modülüyle Birleştirilmesi.
Batarya şarj olmuyor. Batarya şarj cihazına takılı değil. Bataryayı LED yanana kadar şarj cihazına takın.
		Şarj aleti takılı değil.	Ayrıca, aleti çalışan bir prize takın. Daha fazla ayrıntı için bkz. Bir Bataryanın Şarj Edilmesi.
		Ortam hava sıcaklığı çok yüksek veya çok düşük. Bataryayı, 4,5°C üzeri (40 °F) veya +40 °C (104 °F) altında ortam sıcaklığına sahip bir yere götürün.
Çubuk/zincir aşırı ısındı.	Zincir çok sıkı.	Bkz. Zincir Gerginliğinin Ayarlanması.
	Yağlama gerekli.	Bkz. Zincirin Yağlanması.
Zincir gevşek.	Zincir gerginliği yanlış ayarlanmış.	Bkz. Zincir Gerginliğinin Ayarlanması.
Kötü kesme kalitesi.	Zincir gerginliği yanlış ayarlanmış.	Bkz. Zincir Gerginliğinin Ayarlanması. Not: Aşırı gerginlik, aşınmanın yanı sıra çubuk ve zincir ömrünün azalmasına neden olur. Her 10 dakikalık kullanımdan sonra yağlayın.
	Zincirin değişmesi gerekli.	Bkz. Testere Zincirini Takma ve Çıkarma.
Ünite çalışıyor ama kesim yapmıyor.	Zincir geriye doğru takılmış.	Bkz. Testere Zincirini Takma ve Çıkarma.
