Produkttyp	Teleskop-Kettensäge
Marke	DEWALT
Modell	DCMPS567
Spannung	18 V Gleichspannung
Akkutyp	Li-Ion (kompatibel mit DEWALT 18 V Akkus)
Führungsschienenlänge	20 cm
Maximale Kettengeschwindigkeit	6,5 m/s
Maximale Schnittlänge	15 cm
Öltankkapazität	115 ml
Gewicht (ohne Akku)	4 kg
Schalldruckpegel	81,9 dB(A)
Schallleistungspegel	92,0 dB(A)
Vibrationsemissionswert	< 2,5 m/s²
Gesamtlänge (ohne Verlängerung)	1,8 m
Gesamtlänge (mit Verlängerung)	2,7 m
Kettentyp	Kette mit geringem Rückschlag
Führungsschiene	Führungsschiene mit geringem Rückschlag
Schmiersystem	Automatisch
Sicherheit	Rückschlagsicherung (Kettenbremse), Schaltersperre, Schutzscheide
Verwendungszweck	Astschnitt bis zu 203 mm Durchmesser

Häufig gestellte Fragen - DCMPS567 DEWALT

Wie starte ich die Teleskop-Kettensäge DCMPS567?

Stellen Sie sicher, dass Sie eine gute Körperhaltung haben und halten Sie das Werkzeug fest mit beiden Händen. Zum Starten ziehen Sie den Entriegelungsknopf mit Ihrem Daumen nach hinten und drücken Sie dann den Schalter mit Ihren Fingern. Lassen Sie den Entriegelungsknopf los, sobald das Werkzeug läuft. Zum Stoppen lassen Sie den Schalter los.

Wie stelle ich die Kettenspannung ein?

Nachdem Sie den Akku entfernt haben, lösen Sie die beiden Sechskantschrauben am Kettenraddeckel. Verwenden Sie den Schlitzschraubendreher des Schlüssels, um die Einstellschraube an der Vorderseite des Gehäuses zu drehen: im Uhrzeigersinn zum Spannen, gegen den Uhrzeigersinn zum Lockern. Die korrekte Spannung ermöglicht es, die Kette mit mittlerer Kraft etwa 3 mm von der Führungsschiene abzuheben. Ziehen Sie die Schrauben nach der Einstellung fest.

Wie fülle ich den Öltank?

Entfernen Sie den Öldeckel (17) und füllen Sie hochwertiges Ketten- und Schienenöl ein (z. B. Pflanzenöl für den Baumschnitt), bis der Füllstand die Oberseite der Ölstandsanzeige (25) erreicht. Verwenden Sie kein Altöl. Setzen Sie den Deckel wieder auf. Überprüfen Sie während des Gebrauchs regelmäßig den Ölstand.

Wie montiere oder demontiere ich die Kette?

WARNUNG: Entfernen Sie immer den Akku und tragen Sie Handschuhe. Zum Entfernen: Lösen Sie die beiden Sechskantschrauben, entfernen Sie den Kettenraddeckel und die Klemmplatte. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um die Kette zu lockern, und heben Sie sie dann aus der Nut. Zum Montieren: Legen Sie die Kette in die Nut der Führungsschiene, beachten Sie die angegebene Laufrichtung, und stellen Sie die Spannung ein. Bauen Sie den Kettenraddeckel und die Platte wieder ein. Beachten Sie die Bedienungsanleitung für Details.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer einen Helm, eine Schutzbrille, Handschuhe, Sicherheitsschuhe und einen Gehörschutz. Halten Sie Personen mindestens 15 m entfernt. Verwenden Sie das Werkzeug niemals im Regen oder in der Nähe von Stromleitungen. Halten Sie das Werkzeug mit beiden Händen, beugen Sie sich nicht und planen Sie einen Rückzugsweg. Lesen Sie die gesamte Bedienungsanleitung vor dem Gebrauch.

Wie montiere ich die verschiedenen Abschnitte der Stange?

Richten Sie die Nut der Griffeinheit mit der Lasche der Sägekopfeinheit (oder der Verlängerung) aus. Stecken Sie die Teile vollständig ineinander und schrauben Sie dann die Gewindehülse im Uhrzeigersinn fest, bis das rote Gewinde nicht mehr sichtbar ist. Wiederholen Sie den Vorgang für die Verlängerung. Überprüfen Sie regelmäßig, ob die Hülsen fest angezogen sind.

Welchen Akkutyp soll ich verwenden?

Das Werkzeug arbeitet mit kompatiblen DEWALT 18 V Li-Ion-Akkus, z. B. den Modellen DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Verwenden Sie nur empfohlene DEWALT-Ladegeräte.

Wie reinige und warte ich das Werkzeug?

Entfernen Sie den Akku, reinigen Sie das Gehäuse mit einem feuchten Tuch (Wasser und mildes Reinigungsmittel). Verwenden Sie keine Lösungsmittel. Blasen Sie Staub aus den Belüftungsöffnungen mit Druckluft. Überprüfen und stellen Sie die Kettenspannung nach jedem Gebrauch ein. Schmieren Sie die Kette alle 10 Minuten Arbeitszeit. Lagern Sie das Werkzeug an einem trockenen, kühlen Ort.

Was tun, wenn die Kette nicht richtig schneidet?

Überprüfen Sie zuerst die Kettenspannung (sie muss korrekt sein). Stellen Sie sicher, dass die Kette geschärft und in der richtigen Richtung montiert ist. Wenn der Schnitt langsam ist oder die Säge sich schwer tut, kann eine unzureichende Schmierung die Ursache sein: Füllen Sie Öl nach. Wenn das Problem bestehen bleibt, ersetzen Sie die Kette durch eine neue (Art.-Nr. DT20667-QZ). Wenden Sie sich an eine autorisierte Servicestelle.

Wo finde ich Ersatzteile?

Ersatzteile wie die Kette (DT20667-QZ) und die Führungsschiene (DT20668-QZ) sind bei autorisierten DEWALT-Servicezentren oder auf der Website www.dewalt.com erhältlich. Verwenden Sie ausschließlich Originalteile, um Sicherheit und Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG DCMPS567 DEWALT

Deutsch (Übersetzung der Originalanweisung) 21

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

XX.XX.2019

Korrekt håndposition (Fig. P)

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Produkte und Batterien enthalten Materialien, die

zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recycle in Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen.

Weitere Informationen erhalten Sie unter www.2helpU.com.

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

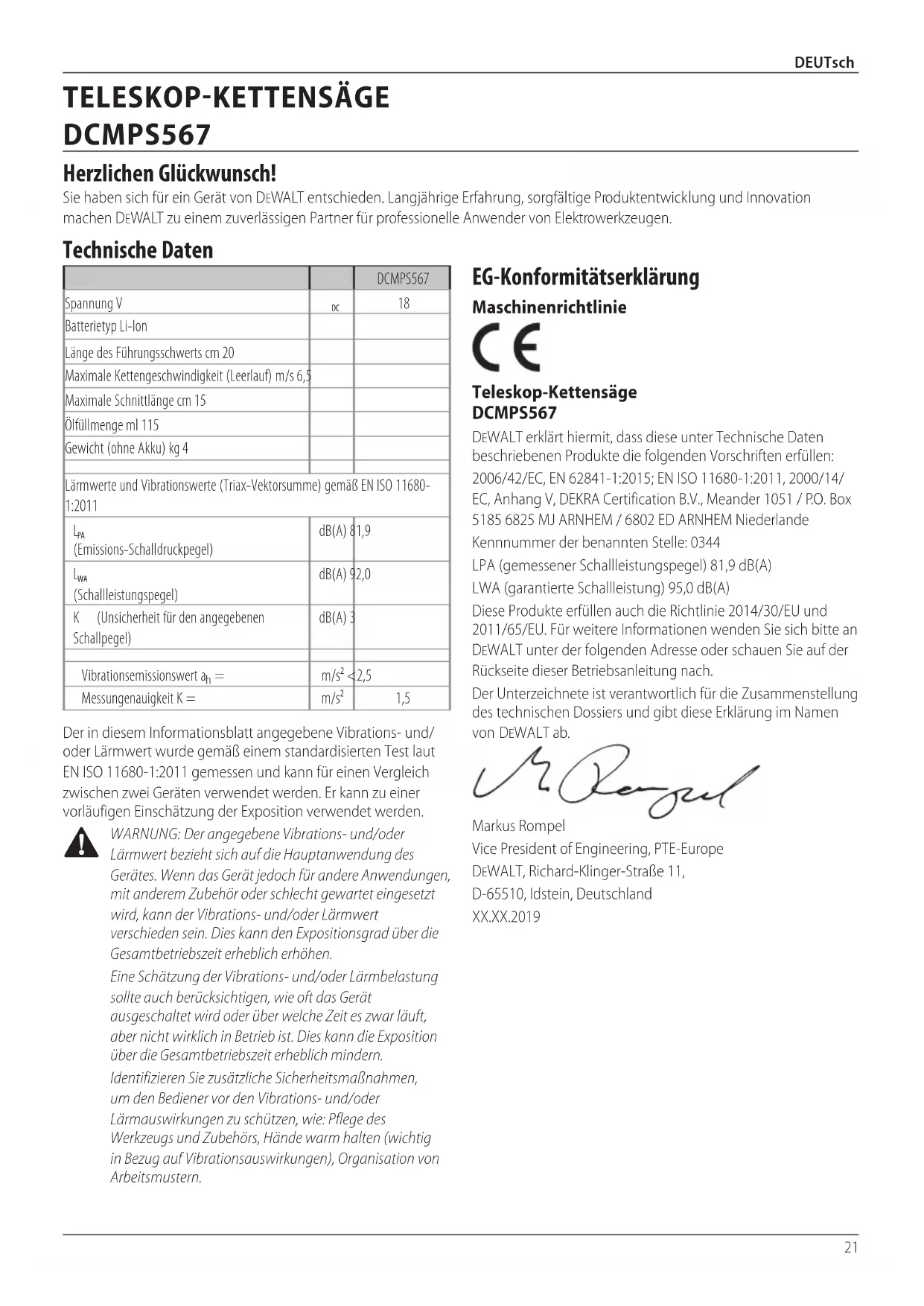

Technische Daten

		DCMPS567
Spannung V	DC	18
Batterietyp Li-Ion
Länge des Führungsschwerts cm 20
Maximale Kettengeschwindigkeit (Leerlauf) m/s 6,5
Maximale Schnittlänge cm 15
Ölfüllmenge ml 115
Gewicht (ohne Akku) kg 4
Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN ISO 11680-1:2011
L_PA (Emissions-Schalldruckpegel)	dB(A) 81,9
L_WA (Schallleistungspegel)	dB(A) 92,0
K (Unsicherheit für den angegebenen Schallpegel)	dB(A) 3
Vibrationsemissionswert a_h =	m/ s^2 <2,5
Messungenauigkeit K =	m/ s^2	1,5

Der in diesem Informationsblatt angegebene Vibrations- und/oder Lärmwert wurde gemäß einem standardisierten Test laut EN ISO 11680-1:2011 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrations- und/oder Lärmwert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Lärmauswirkungen zu schützen, wie: Pflege des Werkzeugs und Zubehörs, Hände warm halten (wichtig in Bezug auf Vibrationsauswirkungen), Organisation von Arbeitsmustern.

EG-Konformitätserklärung

Maschinenrichtlinie

Teleskop-Kettensäge DCMPS567

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EC, EN 62841-1:2015; EN ISO 11680-1:2011, 2000/14/EC, Anhang V, DEKRA Certification B.V., Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED ARNHEM Niederlande Kennnummer der benannten Stelle: 0344

LPA (gemessener Schallleistungspegel) 81,9 dB(A) LWA (garantierte Schallleistung) 95,0 dB(A)

Diese Produkte erfüllen auch die Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

*Datumscode 201811475B oder höher
**Datumscode 201536 oder höher

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GPTAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Sredation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Sedation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Wert auf ein Stromschlagrisiko hin.

Welt auf eine Brandgefahr hin.

ALLGEMEINE SICHERHEITSWARNHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.
Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerötes kann zu schweren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre

Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

9) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird.
b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

WICHTIGE SICHERHEITSHINWEISE

WARNING:

Zur Reduzierung des Risikos von

Verletzungen:

- Stellen Sie vor der Verwendung sicher, dass alle Personen, die dieses Gerät verwenden, sämtliche Sicherheitsanweisungen und anderen Informationen

in dieser Bedienungsanleitung sorgfältig gelesen haben.

- Bewahren Sie diese Anweisungen auf und ziehen Sie sie regelmäßig zu Rate.

WARNING:

Beim Gebrauch elektrischer

Gartengeräte sind zum Schutz gegen elektrischen Schlag, Feuer- und Verletzungsgefahr die nationalen Sicherheitsvorschriften zu beachten.

1. Vermeiden Sie gefährliche Umweltbedingungen—Verwenden Sie diese Geräte nicht an nassen oder feuchten Orten.
2. Nicht bei Regen verwenden.
3. Halten Sie Kinder fern – Alle Besucher sollten Abstand zum Arbeitsbereich haben.
4. Tragen Sie geeignete Kleidung – Tragen Sie keine weite Kleidung und keinen Schmuck. Sie können von sich bewegenden Teilen erfasst werden. Bei Arbeiten im Freien wird die Verwendung von Gummihandschuhen und festem Schuhwerk empfohlen. Tragen Sie bei langen Haaren ein Haarnetz.
5. Schutzbrille tragen – Verwenden Sie immer eine Gesichts- oder Staubmaske, wenn bei der Arbeit Staub erzeugt wird.
6. Verwenden Sie das richtige Gerät – Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
7. Fassen Sie das Gerät beim Aufnehmen oder Halten nicht an den freiliegenden Schneidklingen oder Schneidkanten an.
8. Gerät nicht überlasten – Es erledigt die Aufgabe besser und mit einem geringeren Verletzungsrisiko, wenn es bestimmungsgemäß verwendet wird.
9. Vermeiden Sie eine anormale Körperhaltung – Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
10. Bleiben Sie aufmerksam – Achten Sie immer darauf, was Sie gerade tun. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind.
11. Trennen Sie das Gerät – Entfernen Sie den Akku, wenn Sie das Gerät nicht verwenden und bevor Sie Wartungsarbeiten durchführen oder Zubehörteile wie Messer oder ähnliches austauschen.
12. Bei Nichtgebrauch nicht im Freien lagern – Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, hochgelegenen oder abgeschlossenen Ort – außerhalb der Reichweite von Kindern – auf.
13. Gerät angemessen pflegen – Halten Sie die Schneidkanten scharf und sauber, um eine optimale Leistung zu erzielen und das Verletzungsrisiko zu verringern. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Überprüfen Sie die Stromquelle des Geräts regelmäßig, und lassen Sie diese bei Beschädigungen in einer Vertragswerkstatt reparieren. Halten Sie die Griffe trocken, sauber und öl- und fettfrei.
14. Auf beschädigte Teile prüfen – Schutzvorrichtungen oder andere Teile, die Schäden aufweisen, sollten vor

der weiteren Verwendung des Geräts genau auf ihre ordnungsgemäße Funktion überprüft werden. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen

kann. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsmäßig in einer Kundendienstwerkstatt repariert oder ausgewechselt werden, außer wenn es in dieser Anleitung anders angegeben ist.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WERNUNG – Nicht in der Nähe von Stromleitungen betrieben. Das Gerät ist nicht so ausgelegt, dass es bei der Berührung von Stromleitungen vor einem Stromschlag schützen kann. Erkundigen Sie sich nach den örtlichen Bestimmungen für sichere Abstände von elektrischen Leitungen und stellen Sie sicher, dass Sie eine sichere Arbeitsposition eingenommen haben, bevor Sie dieses Gerät bedienen.

• Halten Sie sämtliche Körperteile von der Sägekette fern. Entfernen Sie kein geschnittenes Material und halten Sie das zu schneidende Material nicht fest, wenn sich die Messer bewegen. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, wenn Sie feststeckendes Material entfernen. Die Sägekette kann nach dem Ausschalten nachlaufen. Unachtsamkeit beim Gebrauch der Teleskop-Kettensäge kann zu ernsthaften Verletzungen führen.
• Tragen Sie die Teleskop-Kettensäge stets mit angehaltener Sägekette am Griff. Bringen Sie zum Transportieren oder bei der Aufbewahrung der Teleskop-Kettensäge immer die Sägekettenabdeckung an. Die ordnungsgemäße Handhabung der Teleskop-Kettensäge verringert mögliche Verletzungen durch die Sägekette.
• Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da die Messer versteckte Kabel berühren könnten. Der Kontakt der Sägekette mit stromführenden Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
• Vermeiden Sie, die Teleskop-Kettensäge bei schlechtem Wetter zu verwenden, vor allem, wenn das Risiko von Blitzen besteht. Dadurch verringert sich das Risiko, vom Blitz getroffen zu werden.
• Benutzen Sie immer beide Hände, wenn Sie die Teleskop-Kettensäge bedienen. Halten Sie die Teleskop-Kettensäge mit beiden Händen fest, um einen Verlust der Kontrolle zu vermeiden.

Tragen Sie stets einen Kopfschutz, wenn Sie die Teleskop-Kettensäge über Kopf benutzen. Herunterfallendes Schnittgut kann zu schweren Verletzungen führen.

ZUSÄTZLICHE SPEZIFISCHE SICHERHEITSHINWEISE

WARNUNG: Einige Stäube enthalten Chemikalien wie Aßt und Blei, von denen bekannt ist, dass sie Krebs, Geburtsschäden oder andere reproduktive Schäden verursachen. Diese Chemikalien sind zum Beispiel:

• Verbindungen in Düngemitteln,
- Verbindungen in Insektiziden, Herbiziden und Pestiziden,
- Arsen oder Chrom von chemisch behandeltem Bauholz.

Um die Belastung durch diese Chemikalien zu minimieren, sollten Sie genehmigte Schutzausrüstung verwenden. So zum Beispiel Staubschutzmasken, die speziell für das Ausfiltern von mikroskopischen Partikeln konstruiert wurden.

- Vermeiden Sie längeren Kontakt mit Staub vom Motorschleifen, Sägen, Schleifen, Bohren und anderen Bautätigkeiten. Tragen Sie Schutzkleidung und waschen Sie betroffene Stellen mit Seife und Wasser. Wenn Staub in den Mund oder die Augen gelangt oder auf der Haut bleibt, können schädliche Chemikalien absorbiert werden.

WARNUNG: Bei Verwendung dieses Werkzeugs kann Sichlerzeugt/oder verteilt werden, der zu permanenten Erkrankungen der Atemwege oder anderen Verletzungen führen kann. Verwenden Sie stets eine zugelassene Atemschutzvorrichtung, die für die Staubbelastung geeignet ist. Lenken Sie Staubpartikel von Gesicht und Körper weg.

VOPSICHT: Tragen Sie während des Gebrauchs gelegneten Gehörschutz. Unter bestimmten Bedingungen und je nach Anwendungsdauer kann das Geräusch dieses Produktes zu Gehörverlust führen.

Vor dem Verwenden der Teleskop-Kettensäge

• Lesen Sie alle Anweisungen durch, bevor Sie die Teleskop-Kettensäge verwenden, um einen sicheren Betrieb zu gewährleisten. Befolgen Sie alle Sicherheitsanweisungen. Die Nichtbeachtung der aufgeführten Sicherheitshinweise kann zu schweren Verletzungen führen.
• Achten Sie darauf, was Sie tun. Gehen Sie vernünftig vor. Verwenden Sie die Teleskop-Kettensäge nicht, wenn Sie müde sind.
• Verwenden Sie die Teleskop-Kettensäge nur zum Schneiden von Ästen. Verwenden Sie die Teleskop-Kettensäge nur entsprechend ihres vorgesehenen Zwecks. Nicht zum Sägen anderer Gegenstände verwenden.
• Nur gut geschulte Erwachsene sollten die Teleskop-Kettensäge verwenden. Lassen Sie keinesfalls Kinder mit dem Gerät arbeiten.
• Lassen Sie dieses Gerät nicht von Kindern und ungeschulten Personen benutzen.
• Tragen Sie folgende Sicherheitsausrüstung, wenn Sie die Teleskop-Kettensäge verwenden:

-robuste Handschuhe
- Sicherheitsschuhe mit Stahlkappe und rutschfesten Sohlen
- Schutzbrille oder Gesichtsschirm
- Schutzhelm
- Ohrschalldämpfer oder Ohrstöpsel

DEUTsch

- Gesichts- oder Staubmaske (bei Arbeiten in staubigen Bereichen)

• Tragen Sie feste lange Hosen und Stiefel. Tragen Sie keine locker sitzende Kleidung, kurze Hosen, Schmuck jeglicher Art und gehen Sie nicht barfuß.
• Binden Sie langes Haar auf Schulterhöhe zusammen, damit es nicht in beweglichen Teilen hängen bleiben kann.

• Stellen Sie vor dem Sägen immer sicher, dass Folgendes gegeben ist:

• Freier Arbeitsbereich

• Sicherer Stand

• Geplanter Rückzugsweg von fallenden Ästen

• Untersuchen Sie den Baum vor dem Beschneiden. Äste müssen ungehindert auf den Boden fallen können.

• Verwenden Sie die Teleskop-Kettensäge nicht zum Fällen von Setzlingen.

Verwenden der Teleskop-Kettensäge

VOPSICHT: Verwenden Sie das Gerät nicht auf nassen O. flächen, um die Gefahr eines Stromschlags zu verringern. Nicht Regen aussetzen. Nicht im Freien lagern.

VORSICHT: Vermeiden Sie unbeabsichtigte In Liebnahme – Tragen Sie das Gerät bei eingesetztem Akku nicht mit dem Finger am Schalter. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, wenn Sie den Akku einsetzen.

• Seien Sie stets aufmerksam. Gehen Sie beim Betrieb des Geräts mit gesundem Menschenverstand vor.
• Halten Sie den Arbeitsbereich sauber. Unordnung im Arbeitsbereich führt zu Unfallgefahren.
• Nehmen Sie immer den Akku aus der Teleskop-Kettensäge, wenn Sie mit der Arbeit fertig sind oder das Gerät unbeaufsichtigt lassen.
• Halten Sie Kinder, Tiere und umstehende Personen mindestens 15 m von der Teleskop-Kettensäge entfernt. Nur der Benutzer sollte sich im Arbeitsbereich der Teleskop-Kettensäge befinden.
• Verwenden Sie die Teleskop-Kettensäge nicht zum Fällen von Bäumen.
• Fassen Sie die freiliegende Sägekette nicht an, wenn Sie die Teleskop-Kettensäge aufnehmen oder halten.
• Halten Sie die Teleskop-Kettensäge sicher fest, so dass eine Hand an der Stange und die andere Hand am Griff liegt.
• Legen Sie den Finger erst auf den Auslöser, wenn Sie mit dem Sägen beginnen wollen.
• Stellen Sie vor dem Starten der Teleskop-Kettensäge sicher, dass die Sägekette nichts berührt.
• Halten Sie alle Körperteile von der Sägekette fern, wenn die Teleskop-Kettensäge läuft.
• Überlasten Sie die Teleskop-Kettensäge beim Sägen nicht. Üben Sie nur leichten Druck aus. Durch das Arbeiten in dem für das Gerät angegebenen Leistungsbereich erzielen Sie optimale Ergebnisse und erhöhen die Sicherheit.

• Wenn Sie die Teleskop-Kettensäge an einen anderen Ort bringen:

• entfernen Sie den Akku,
  • halten Sie die Finger vom Auslöser weg,
  • halten Sie die Stange am Gleichgewichtspunkt, und richten Sie Führungsschwert und Kette mit angebrachtem Messerschutz nach hinten.

• Schneiden Sie mit der Teleskop-Kettensäge keine Sträucher und Setzlinge. Weiche Materialien können sich in der Kette verfangen und in Ihre Richtung geschlagen werden. Dadurch könnten Sie aus dem Gleichgewicht gebracht werden.
• Arbeiten Sie nicht bei schlechter Beleuchtung mit dem Gerät.
• Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Vermeiden Sie eine anormale Körperhaltung. Eine anormale Körperhaltung kann zum Verlust des Gleichgewichts oder zum Kontakt mit heißen Oberflächen führen.
• Halten Sie sämtliche Körperteile von beweglichen Teilen fern.
• Verwenden Sie keinesfalls Zubehör- oder Anbauteile für dieses Produkt, die nicht mit dem Produkt geliefert wurden oder in dieser Bedienungsanleitung als geeignet für die Verwendung mit diesem Produkt angegeben werden.
• Untersuchen Sie die Teleskop-Kettensäge vor jedem Gebrauch und nach Stürzen oder anderen Stößen. Stellen Sie sicher, dass keine wesentlichen Mängel oder Beschädigungen vorliegen.

Verwenden Sie die Teleskop-Kettensäge nicht:

• unter dem Einfluss von Alkohol, Medikamenten oder Drogen.
• bei Regen oder in feuchten bzw. nassen Bereichen.
• wenn hochentzündliche Flüssigkeiten oder Gase vorhanden sind.
• wenn die Teleskop-Kettensäge beschädigt, falsch eingestellt oder nicht vollständig und sicher montiert ist
• wenn die Teleskop-Kettensäge sich nicht über den Auslöser ein- und ausschalten lässt. Die Kette darf sich nicht mehr bewegen, wenn der Auslöser losgelassen wird. Ein beschädigter Schalter muss durch eine Kundendienstwerkstatt ersetzt werden. Siehe Zubehör unter Wartung.
• wenn Sie in Eile sind.
• während Sie sich auf einem Baum oder einer Leiter befinden
• während Sie sich auf einem Ausleger, Eimer oder einer Plattform befinden.
• bei starkem Wind oder stürmischem Wetter.

ALLGEMEINES

VAPSICHT: Stromschlaggefahr. Schwere Verletzungen oder Tod durch Stromschlag, falls Stromleitungen berührt werden. Verwenden Sie das Gerät niemals in der Nähe von Stromquellen, Kabeln oder Stromleitungen.

WARNUNG: Lesen und verstehen Sie die Bedienungsanleitung, um einen sicheren Betrieb zu gewährleisten. Tragen Sie einen Gesichtsschutz (und/oder eine Schutzbrille) und einen Schutzhelm, um sich vor herabfallenden Teilen zu schützen. Sorgen Sie immer

für einen freien Arbeitsbereich und einen Rückzugsweg. Achten Sie auf die Position der Äste/Zweige, damit diese nicht auf Sie herabfallen können. Halten Sie umstehende Personen beim Betrieb der Säge 15 m entfernt. Verwenden Sie das Gerät nicht auf nassen Oberflächen, um die Gefahr eines Stromschlags zu verringern. Nicht Regen aussetzen. Nicht im Freien lagern.

• Zum Schutz vor herabfallenden Ästen dürfen Sie nicht direkt unter dem zu schneidenden Ast stehen. Dieses Gerät sollte nicht in einem Winkel von mehr als 60° zum Boden gehalten werden.
• Halten Sie die Griffe trocken, sauber und frei von Öl.
• Vergewissern Sie sich vor dem Starten des Geräts, dass die Kette keine Gegenstände berührt.
• Stellen Sie sicher, dass die Sägekette angehalten hat, bevor Sie das Gerät absetzen.

Service

• Reparaturen am Werkzeug dürfen nur von qualifizierten Fachleuten vorgenommen werden. Service- oder Wartungsarbeiten, die von nicht qualifizierten Personen durchgeführt werden, können zu Verletzungsrisiken führen. Siehe hierzu den Abschnitt Wartung.
• Verwenden Sie zur Wartung des Werkzeugs nur identische Austauschteile. Befolgen Sie die Hinweise im Abschnitt Wartung. Die Verwendung von nicht autorisierten Teilen oder die Nichtbeachtung der Wartungshinweise kann zu Stromschlägen oder Verletzungen führen.

Schutz vor Rückschlag

WARNUNG: RÜCKSCHLAG kann auftreten, wenn die Spitze des Führungsschwerts einen Gegenstand berührt, oder wenn Holz einknickt und die Kette im Schneidspalt einklemmt. Kontakt an der Spitze kann in einigen Fällen eine blitzschnelle Rückschlagwirkung erzeugen, die die Führungsschiene nach oben und zurück in Richtung Bediener schnellen lässt. Wenn die Kette an der Oberseite des Führungsschwerts eingeklemmt wird, kann dies das Schwert schnell nach hinten in Richtung Bediener drücken. Diese Reaktionen können zum Verlust der Kontrolle über die Kettensäge und damit zu schweren Verletzungen führen.

Folgende Vorsichtsmaßnahmen sollten beachtet werden, v. Rückschlag zu minimieren:

• Halten Sie die Teleskop-Kettensäge gut fest. Halten Sie die Säge fest mit beiden Händen, während das Gerät läuft. Halten Sie die Säge mit den Daumen auf einer Seite und den Fingern auf der anderen Seite am Griff und an der Stange fest.
  • Vermeiden Sie eine anormale Körperhaltung.
• Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Lassen Sie die Spitze des Führungsschwerts nicht mit einem Baumstamm, Ast, dem Erdboden oder einem anderen Hindernis in Berührung kommen.

• Ziehen Sie den Griff der Teleskop-Kettensäge nicht über Schulterhöhe hinaus.

• Verwenden Sie Vorrichtungen wie eine rückschlagarme Sägekette und spezielle Führungsschwerter, die die mit dem Rückschlag verbundenen Risiken verringern.

• Als Ersatzteile dürfen nur die vom Hersteller bezeichneten Schwerter und Ketten oder gleichwertige Produkte verwendet werden.
• Bei laufender Kette darf die Spitze des Führungsschwerts nicht mit einem Gegenstand in Kontakt kommen.
• Halten Sie den Arbeitsbereich frei von Hindernissen wie anderen Bäumen, Ästen, Steinen, Zäunen, Stümpfen usw. Beseitigen oder vermeiden Sie jegliche Hindernisse, die Ihre Sägekette treffen könnte, während Sie durch einen bestimmten Stamm oder Ast schneiden.
• Halten Sie die Sägekette scharf und richtig gespannt. Eine lose oder stumpfe Kette kann die Wahrscheinlichkeit eines Rückschlags erhöhen. Prüfen Sie die Kettenspannung regelmäßig bei stehendem Motor und entferntem Akku.
• Zu Beginn und während des Schnitts muss die Kette immer mit voller Geschwindigkeit laufen. Wenn sich die Kette langsamer bewegt, besteht eine größere Wahrscheinlichkeit für einen Rückschlag.
  • Schneiden Sie immer nur jeweils einen Ast.
• Arbeiten Sie mit höchster Vorsicht, wenn Sie die Säge in einen vorhandenen Schnittspalt einführen. Setzen Sie die gezackte Stoßleiste in das Holz ein, und warten Sie, bis die Kette ihre volle Geschwindigkeit erreicht hat, bevor Sie den Schnitt fortsetzen.
• Versuchen Sie keine Eintauchschnitte oder Bohrungen.
• Achten Sie auf die Bewegung des geschnittenen Astes und auf andere Kräfte, die dazu führen könnten, dass sich der Schnittspalt schließt und die Kette einklemmt oder dass Holz in die laufende Kette fällt.

Sicherheitsmaßnahmen gegen Rückschlag

WARNUNG: Die folgenden Merkmale Ihrer Teleskop- hörsägs sollen helfen, die Gefahr eines Rückschlags zu verringern; diese Merkmale können diese gefährliche Reaktion jedoch nicht vollständig beseitigen. Der Benutzer einer Teleskop-Kettensäge darf sich nicht nur auf die Sicherheitseinrichtungen verlassen. Sie müssen alle Sicherheitsvorkehrungen, Anweisungen und Wartungshinweise in diesem Handbuch beachten, um Rückschläge und andere Kräfte zu vermeiden, die zu schweren Verletzungen führen können.

• Ein rückschlagreduzierendes Führungsschwert besitzt eine Spitze mit kleinen Radius, was die Größe des Bereichs, in dem Rückschlaggefahr droht, auf die Spitze des Sägeschwerts reduziert. Ein rückschlagreduzierendes Führungsschwert reduziert nachweislich deutlich die Anzahl und den Schweregrad von Rückschlägen, wenn es gemäß den Sicherheitsanforderungen für elektrische Kettensägen geprüft wurde.
• Eine rückschlagarme Sägekette besitzt einen konturierten Tiefenbegrenzer und eine Schutzabdeckungsverbindung, welche die Kraft des Rückschlags ablenken und das Holz allmählich in die Säge bewegen. Eine rückschlagarme

Sägekette erfüllt die Anforderungen an die Rückschlagleistung, wenn sie an einer repräsentativen Stichprobe von Kettensägen getestet wurde.

Teleskop-Kettensäge – Terminologie

• Antriebskettenrad oder Kettenrad - Der Zahnkranz, der die Sägekette antreibt.
• Führungsschwert - Eine massive Schwertstruktur, die die Sägekette unterstützt und führt.
• Messerschutz - Gehäuse über des Führungsschwert, das Zahnkontakt verhindert, wenn die Säge nicht in Gebrauch ist.
• Rückschlag - Die Rückwärts- oder Aufwärtsbewegung, oder beides, des Führungsschwerts, die auftritt, wenn die Sägekette nahe der Spitze des oberen Bereichs des Führungsschwerts mit Gegenständen wie einem Baumstamm oder Ast in Berührung kommt, oder wenn das Holz einknickt und die Kette im Schneidspalt einklemmt.
• Rückschlagarme Sägekette - Eine Kette, die die Anforderungen bei einem Rückschlag erfüllt. (Sofern dies an einer repräsentativen Auswahl von Kettensägen getestet wurde.)
• Rückschlagreduzierendes Führungsschwert - Ein Führungsschwert, welches das Rückschlagrisiko nachweislich deutlich reduziert.
• Ersatz-Sägekette - Eine Kette, die die Anforderungen bei einem Rückschlag erfüllt, wenn sie mit bestimmten Kettensägen getestet wurde. Sie erfüllt die Leistungsanforderungen möglicherweise nicht, wenn sie mit anderen Sägen verwendet wird.
• Sägekette - Eine Kette mit einer Reihe von Schneidzähnen, die das Holz schneidet, vom Motor angetrieben und vom Führungsschwert gestützt wird.
• Gezackte Stoßleiste (Spike) - Der spitze Zahn oder die spitzen Zähne dienen beim Beschneiden dazu, die Säge zu neigen und die Position beim Sägen beizubehalten.
• Schalter - Eine Vorrichtung, die bei Betätigung einen elektrischen Stromkreis zum Motor der Säge herstellt oder unterbricht.
• Schaltersperre - Ein beweglicher Anschlag, der den unbeabsichtigten Betrieb des Schalters verhindert, bis er von Hand aktiviert wird.
• Beschneiden - Prozess des Abschneidens von Ästen von einem Baum.
• Hinterschnitt - Ein Schnitt von der Unterseite eines Baumstamms oder eines Astes nach oben. Dies geschieht in normaler Sägeposition und mit der Oberseite des Führungsschwerts.

Aufbewahrung

1. Nicht im Freien lagern. Der beste Aufbewahrungsort ist kühl und trocken – ohne direkte Sonneneinstrahlung und übermäßige Wärme oder Kälte und außerhalb der Reichweite von Kindern.
2. Machen Sie die Sägekette nach Beendigung der Arbeiten immer wieder spannungsfrei. Die Sägekette zieht sich beim Abkühlen zusammen. Wenn die Spannung nicht verringert wird, kann dies die Säge beschädigen.

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Beeinträchtigung des Gehörs.
- Verletzungsgefahr durch umherfliegende Teilchen.
- Verbrennungsgefahr durch während des Betriebes heiß werdende Zubehörteile.
• Verletzungsgefahr durch andauernden Gebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienung konzipiert.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

Ihr DEWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

- Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

WARNUNG: Wir empfehlen die Verwendung einer Fehlerstromschutzeinrichtung mi einem Nennfehlerstrom von maximal 30mA.

VOPSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VARSICHT: Lassen Sie nicht zu, dass Kinder mit dem Weilzeug spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.
• Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.
• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.
• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.
• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.
• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.
2. Legen Sie das Akkupack 6 in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku-Löseknopf 24 am Akkupack.

hInWEIs: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

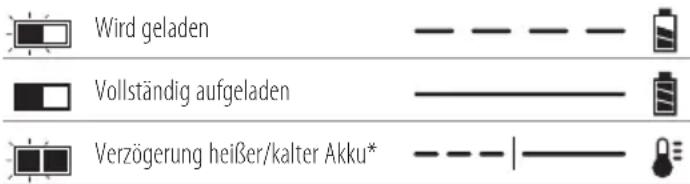

Anzeigen am Ladegerät

Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet.

hInWEIs: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4 mm lang sind und einen Schraubenkopfdurchmesser von 7-9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5 mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gewinn vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akks

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.
• Laden Sie die Akkus nur in Ladegeräten von DEWALT auf.
• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40 °C überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).
• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder

ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VAPSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann.

HINWEIS: Lithium-Ionen-Akkus -sollten nicht in aufgegebenem Reisegepäck transportiert werden.

DEWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DEWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Transport des FLEXVOLT™-Akkus

Der DEWALT FLEXVOLT ^™ -Akku hat zwei Betriebsarten:

Anwendung und Transport.

Anwendungsmodus: Wenn der FLEXVOLT™-Akku unabhängig steht oder sich in einem DEWALT 18 V-Produkt befindet, funktioniert er als 18 V-Akku. Wenn sich der FLEXVOLT™-Akku in einem 54 V oder 108 V-Produkt (zwei 54 V-Akkus) befindet, funktioniert er als 54 V-Akku.

Transportmodus: Wenn die Abdeckkappe am FLEXVOLT™-Akku angebracht ist, befindet sich der Akku im

Transportmodus. Bewahren Sie die Kappe für den Versand auf. Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können.

Zum Beispiel kann für den Transport Wh-Wert

3 x 36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung

Wh-Wert kann 108 Wh sein (d.h. 1 Akku).

Anwendungsbeispiele für use- und transport-kennzeichnungen

Use: 108 Wh

Transport: 3x36 Wh

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technische Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4 °C und 40 °C aufladen.

Nur in Innenräumen verwenden.

Akku umweltgerecht entsorgen.

Laden Sie DEWALT-Akkus nur mit den dazu bestimmten DEWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DEWALT-Akkus mit einem DEWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen.

Den Akku nicht verbrennen.

VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1 Akku mit 108 Wh).

TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3 Akkus mit 36 Wh).

Akkutyp

Die Modelle DCMPS567, werden mit einem 18 Volt-Akku betrieben.

Diese Akkus können verwendet werden: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Weitere Angaben sind den Technische Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1 Teleskop-Kettensäge

1 Schultergurt

1 Li-Ion-Akku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 Modelle)

2 Li-Ion-Akkus (C2, D2, L2, M2, P2, S2, T2, X2, Y2 Modelle)

3 Li-Ion-Akkus (C3, D3, L3, M3, P3, S3, T3, X3, Y3 Modelle)

1 Betriebsanleitung

hInWEIs: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle werden mit Bluetooth®-Akkus ausgeliefert.

hInWEIs: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

- Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

- Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Augenschutz.

Tragen Sie Gehörschutz.

Setzen Sie das Gerät keinem Regen aus.

Tragen Sie Schutzausrüstung für den Kopf.

Tragen Sie Schutzhandschuhe.

Gefahr von Schnittverletzungen. Finger vom Schlitz fernhalten.

Tragen Sie Schutzschuhe.

Drehrichtung der Sägekette.

Stromschlaggefahr. Halten Sie einen Abstand von mindestens 10 m zu frei verlegten Stromleitungen ein.

Schalten Sie das Werkzeug aus. Entfernen Sie vor jeglichen Wartungsarbeiten den Akku aus dem Gerät.

Garantierte Schallleistung laut Richtlinie 2000/14/EG.

Halten Sie andere Personen fern.

Halten Sie andere Personen fern.

Lage des Datumscodes (Abb. [Fig.] A)

Der Datumscode 14, der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2019 XX XX

Herstelljahr

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

1 Handgriff-Baugruppe
2 Mittlere Teleskopstange
3 Sägekopf-Baugruppe
4 Auslöseschalter
5 Sperrtaste
6 Akku
7 Schaumstoffgriff
8 Gewindestange
9 Gewindehülse
10 Stangenklemme
11 Kettenradabdeckung
12 Innensechskantschrauben
13 Führungsschwert
14 Sägekette
15 Messerschutz
16 Innensechskantschlüssel
17 Ölbehälterdeckel
18 Astentfernungshaken
19 Gurthalterung

Verwendungszweck

Diese Teleskop-Kettensäge eignet sich ideal zum Beschneiden von Ästen bis zu einem Durchmesser von 203 mm.

Nicht in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen verwenden.

Diese Teleskop-Kettensäge ist ein Elektrowerkzeug für den professionellen Gebrauch.

Lassen Sie nicht zu, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

• Kleine Kinder und behinderte Personen. Dieses Gerät ist nicht zur Verwendung durch kleine Kinder oder behinderte Personen ohne Aufsicht gedacht.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen. WARNUNG: Verwenden Sie nur Akkus und Ladegeräte WALT.

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B)

HINWEIS: Vergewissern Sie sich, dass Ihr Akku ^1 vollständig geladen ist.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku 1 an der Aussparung im Inneren des Werkzeuggriffs (Abb. B) aus.
2. Schieben Sie den Akku in den Griff, bis er fest im Werkzeug sitzt, und stellen Sie sicher, dass Sie das Einrasten der Sicherung hören.

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Löseknopf 24 und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt „Ladegerät“ dieser Betriebsanleitung beschrieben in das Ladegerät.

Akku-Ladestandsanzeige (Abb. B)

Einige DEWALT-Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige 27 gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Anbringen und Entfernen der Sägekette (Abb. A, C–E)

WARNUNG: Scharfes, bewegliches Messer. Um verschentlichen Betrieb zu verhindern, stellen Sie sicher, dass der Akku aus dem Griff entfernt wurde, bevor Sie die folgenden Schritte ausführen. Eine Nichtbeachtung kann zu ernsthaften Verletzungen führen.

VORSICHT: Scharfes, bewegliches Messer. Tragen Sie aufziehen und Abnehmen der Sägekette immer Schutzhandschuhe. Die Kette ist scharf und kann auch in ruhendem Zustand zu Schnittverletzungen führen.

1. Legen Sie die Teleskop-Kettensäge auf eine stabile Unterlage. Drehen Sie die beiden Sechskantschrauben 12

mit dem mitgelieferten Sechskantschlüssel 16 gegen den Uhrzeigersinn.

1. Entfernen Sie Kettenradabdeckung 11, Stangenklemme 10 und Innensechskantschrauben.
2. Zum Entfernen der Sägekette 14 die Schraube 20 an der Vorderseite des Gehäuses mit dem flachen Ende des Schraubenschlüssels drehen. Drehen Sie die Schraube gegen den Uhrzeigersinn, um das Führungsschwert 13 zurückzuführen und die Spannung der Sägekette zu vermindern, so dass Sie sie abnehmen können.
3. Heben Sie die abgenutzte Sägekette aus der Nut im Führungsschwert.
4. Drehen Sie das Führungsschwert um.
5. Überprüfen Sie beim Auswechseln der Sägekette, ob der Schlitz im Führungsschwert über den in Abb. E gezeigten Positionierungsstiften 21 und das Loch unter dem Schlitz über dem Einstellstift liegt.
6. Legen Sie die neue Kette in die Nut des Führungsschwerts und um das Kettenrad. Stellen Sie sicher, dass die Sägezähne in die richtige Richtung zeigen, indem Sie sie an dem Symbol auf dem Gehäuse oder dem Führungsschwert ausrichten.
7. Drehen Sie die Schraube an der Vorderseite des Gehäuses im Uhrzeigersinn, um die Kettenspannung zu erhöhen.
8. Bringen Sie Kettenradabdeckung, Stangenklemme und Innensechskantschrauben wieder an.
9. Folgen Sie den Anweisungen im Abschnitt Anpassen der Kettenspannung.

Anpassen der Kettenspannung (Abb. A, D, F, G)

1. Platzieren Sie die Teleskop-Kettensäge auf einer ebenen, festen Oberfläche und überprüfen Sie dann die Spannung der Sägekette 14. Die Spannung ist korrekt, wenn die Sägekette zurückschnappt, nachdem sie wie in Abbildung F gezeigt mit leichtem Kraftaufwand von Mittelfinger und Daumen 3 mm vom Führungsschwert 13 weggezogen wurde. Es darf an der Unterseite keinen „Durchhang“ zwischen dem Führungsschwert und der Sägekette geben, siehe Abbildung G.
2. Lösen Sie zum Einstellen der Kettenspannung die Innensechskantschrauben 12.
3. Drehen Sie die Schraube 20 an der Vorderseite des Gehäuses mit dem flachen Ende des Schraubenschlüssels.
4. Überspannen Sie die Sägekette nicht. Dies würde den Verschleiß erhöhen und die Lebensdauer von Führungsschwert und Sägekette verkürzen. Eine zu hohe Spannung verringert auch die Anzahl der Schnitte, die Sie pro Akkuladung durchführen können.
5. Sobald die Spannung der Sägekette korrekt ist, ziehen Sie die Innensechskantschrauben 12 an der Klemmstange an.
6. Ist die Sägekette neu, überprüfen Sie die Spannung während der ersten 2 Betriebsstunden häufiger (nach dem Entfernen des Akkus), da sich eine neue Sägekette etwas dehnt.

HINWEIS: Die Spannung der Sägekette sollte regelmäßig justiert werden.

Ölen von Sägekette und Führungsschwert (Abb. H)

Automatisches Ölungssystem

Diese Teleskop-Kettensäge ist mit einem automatischen Ölungssystem ausgestattet, das Sägekette und Führungsschwert beständig mit Öl schmiert. Die Ölpegelanzeige 25 zeigt den Ölpegel in der Kettensäge an. Wenn der Ölbehälter weniger als ein Viertel voll ist, nehmen Sie den Akku aus der Teleskop-Kettensäge und füllen Sie ihn mit dem richtigen Öltyp auf.

hInWEIs: Nach dem Sägen muss der Ölbehälter immer geleert werden.

HINWEIS: Verwenden Sie für Sägeschwert und Kette hochwertiges Öl, damit die Teile optimal geschmiert werden. Als vorübergehender Ersatz kann ein nicht-waschaktives SAE30-Motoröl verwendet werden. Beim Beschneiden von Bäumen wird die Verwendung eines pflanzlichen Öls empfohlen. Mineralöl wird nicht empfohlen, da es die Bäume schädigen kann. Verwenden Sie niemals Altöl oder sehr dickflüssiges Öl. Diese können Ihre Teleskop-Kettensäge beschädigen.

Auffüllen des Ölbehälters

• Entfernen Sie den Ölbehälterdeckel 17 und füllen Sie den Behälter mit dem empfohlenen Öl, bis der Ölpegel die oberste Markierung der Ölpegelanzeige 25 erreicht hat.
• Bringen Sie den Ölbehälterdeckel wieder an.
• Schalten Sie die Kettensäge regelmäßig aus und überprüfen Sie die Ölpegelanzeige, um sicherzustellen, dass Sägeschwert und Kette ordnungsgemäß geölt werden.

Transport der Teleskop-Kettensäge (Abb. A)

Wenn Sie die Teleskop-Kettensäge transportieren wollen, nehmen Sie immer den Akku 6 aus dem Griff und decken Sie das Führungsschwert 14 mit dem Messerschutz 15 ab.

Verbinden von Sägekopfmodul und Griffmodul (Abb. I–L)

WARNUNG: Scharfes, bewegliches Messer. Um Absichtigten Betrieb zu vermeiden, stellen Sie vor Ausführung der folgenden Schritte sicher, dass der Akku vom Griff entfernt wurde und der Kettenschutz korrekt auf der Kette sitzt. Eine Nichtbeachtung kann zu ernsthaften Verletzungen führen.

Die drei Baugruppen, aus denen sich die Teleskop-Kettensäge zusammensetzt, sind mit Symbolen versehen, um die korrekte Montage zu gewährleisten. Wenn eine Baugruppe nicht reibungslos an einer anderen Baugruppe befestigt werden kann, wenden Sie keine Kraft an.

Durch die Kombination der Handgriff-Baugruppe 1 mit der Sägekopf-Baugruppe 3 entsteht eine Teleskop-Kettensäge mit einer Länge von ca. 1,8 m, siehe Abb. I.

So befestigen Sie die Handgriff-Baugruppe an der Sägekopf-Baugruppe:

1. Richten Sie die Nut 22 in der Außenseite des Verbindungsstücks der Handgriff-Baugruppe 1 an der Feder 23 auf der Innenseite der Sägekopf-Baugruppe 3

aus. Siehe dazu Abbildung J. Schieben Sie die beiden Teile vollständig zusammen. Siehe dazu Abbildung K.

1. Schieben Sie die Gewindehülse 9 an der Sägekopf-Baugruppe so weit wie möglich nach unten. Drehen Sie die Hülse im Uhrzeigersinn bis zum Anschlag und decken Sie dabei das Gewinde vollständig ab, siehe Abb. L.

WARNUNG: Achten Sie immer darauf, dass die Hülse vändig aufgeschraubt ist und das rote Gewinde nicht mehr sichtbar ist. Ein unvollständiges Aufschrauben der Hülse kann dazu führen, dass die Baugruppen sich trennen und eine gefährliche Situation entsteht. Überprüfen Sie die Verbindungen in regelmäßigen Abständen darauf, dass das rote Gewinde nicht sichtbar ist.

Verbindung der mittleren Verlängerung mit dem Sägekopf- und Griffmodul (Abb. A, M)

Durch Hinzufügen der mittleren Verlängerung 2 zur Handgriff-Baugruppe 1 und zur Sägekopf-Baugruppe 3 entsteht eine Teleskop-Kettensäge mit einer Länge von ca. 2,7 m, siehe Abb. M.

Der Abschnitt Verbinden von Sägekopfmodul und Griffmodul gibt Hinweise zum Befestigen der mittleren Baugruppe an der Handgriff-Baugruppe und der Sägekopf-Baugruppe.

WARNUNG: Achten Sie immer darauf, dass die Hülse vortändig aufgeschraubt ist und das rote Gewinde nicht mehr sichtbar ist. Ein unvollständiges Aufschrauben der Hülse kann dazu führen, dass die Baugruppen sich trennen und eine gefährliche Situation entsteht. Überprüfen Sie die Verbindungen in regelmäßigen Abständen darauf, dass das rote Gewinde nicht sichtbar ist.

DEMONTAGE

WARNUNG: Um die Gefahr schwerer Verletzungen zuändern, schalten Sie das Gerät aus und entfernen Sie den Akku, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

Abnehmen des Sägekopfmoduls (Abb. N)

WARNUNG: Scharfes, bewegliches Messer. Um unbezücksichtigten Betrieb zu vermeiden, stellen Sie vor Ausführung der folgenden Schritte sicher, dass der Akku vom Griff entfernt wurde und der Kettenschutz korrekt auf der Kette sitzt. Eine Nichtbeachtung kann zu ernsthaften Verletzungen führen.

Nehmen Sie beim Entfernen der Baugruppen immer zuerst die Sägekopf-Baugruppe 3 ab, unabhängig davon, ob Sie zwei oder drei Baugruppen miteinander verbunden haben. Legen Sie dazu die Handgriff-Baugruppe 1 auf den Boden und fassen Sie die Mitte der Sägekopf-Baugruppe mit einer Hand, siehe Abb. N. Lösen Sie mit der anderen Hand die Gewindehülse und ziehen Sie die beiden Hälften auseinander. Wiederholen Sie diesen Vorgang, wenn auch die mittlere Verlängerung angebracht war.

Anbringen und Einstellen des Schultergurts (Abb. 0)

Diese Teleskop-Kettensäge verfügt über einen verstellbaren Schultergurt.

1. Haken Sie den Schultergurtverschluss 28 wie in Abb. O gezeigt in die Gurthalterung 19 ein.
2. Stellen Sie den Gurt so ein, dass er sicher über Ihrer Schulter liegt.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sachheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Richtige Haltung der Hände (Abb. P)

WARNUNG: Zur Reduzierung des Risikos schwerer Verkezungen muss immer die richtige Handstellung eingehalten werden, wie in der Abbildung gezeigt.

WARNUNG: Zur Reduzierung des Risikos schwerer Verletzungen muss das Gerät immer fest in den Händen gehalten werden, damit jederzeit richtig reagiert werden kann.

Bei der korrekten Handposition liegt eine Hand auf dem Haupthandgriff 29 und die andere auf dem Schaumstoffgriff 7.

Bedienung der Teleskop-Kettensäge (Abb. A)

WARNUNG: Lesen und verstehen Sie alle Anweisungen. Wein Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

VOPSICHT: Machen Sie die Sägekette nach Beendigung der Arbeiten immer wieder spannungsfrei. Die Sägekette zieht sich beim Abkühlen zusammen. Wenn die Spannung nicht verringert wird, kann dies die Teleskop-Kettensäge beschädigen.

WICHTIG: Betreiben Sie niemals eine Teleskop-Kettensäge, die beschädigt oder falsch eingestellt ist oder die nicht vollständig und sicher montiert ist. Stellen Sie sicher, dass sich die Sägekette 14 nicht mehr bewegt, wenn der Auslöseschalter losgelassen wird. Justieren Sie niemals das Führungsschwert 13 oder die Sägekette, während der Motor läuft oder der Akku angebracht ist.

Beschneiden von Bäumen mit der Teleskop-Kettensäge

WARNHNWEISE:

• Stellen Sie sich niemals direkt unter den zu schneidenden Ast. Stellen Sie sich immer so auf, dass Sie nicht von herabfallenden Ästen getroffen werden können.
• Tragen Sie stets Kopf-, Augen, Fuß- und Körperschutz. Das Tragen eines Körperschutzes verringert das Verletzungsrisiko beim Betrieb dieses Geräts.
• Stellen Sie sich niemals auf eine Leiter oder eine andere instabile Stütze, während Sie die Teleskop-Kettensäge verwenden. Vermeiden Sie immer Positionen, bei denen Sie das Gleichgewicht verlieren und sich schwer verletzen können.
• Halten Sie andere Personen mindestens 15 m vom Arbeitsbereich fern. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.
• Stromschlaggefahr. Um Stromschläge zu vermeiden, dürfen Sie das Gerät nicht innerhalb von 15 m Entfernung von elektrischen Freileitungen betreiben. Überprüfen Sie die Umgebung immer auf verdeckte elektrische Leitungen.
• Ziehen Sie den Schaltergriff der Teleskop-Kettensäge nicht über Schulterhöhe hinaus.

Ein-/Ausschalter (Abb. Q)

Stellen Sie immer sicher, dass Sie festen Stand haben, und fassen Sie die Teleskop-Kettensäge fest mit beiden Händen, so dass Daumen und Finger den Handgriff umfassen. Zum Einschalten des Werkzeugs ziehen Sie die Sperrtaste 5 mit dem Daumen zurück und drücken dann den Auslöseschalter 4 mit den Fingern, siehe Abb. Q. (Sobald das Werkzeug läuft, können Sie die Sperrtaste loslassen.) Zum Ausschalten des Werkzeugs lassen Sie den Auslöser los.

Astentfernungshaken (Abb. A)

V! SICHT: Der Astentfernungshaken ist kein Gürtelhaken.

Ihre Teleskop-Kettensäge verfügt über einen Astentfernungshaken 18, mit dem Sie kleine bis mittelgroße Äste entfernen können.

Teleskop-Kettensäge (Abb. A, P, R)

WARNUNG: Lassen Sie das Werkzeug die Geschwindigkeit selbst bestimmen. Vermeiden Sie Überlastung.

WARNUNG: Beim Beschneiden von Bäumen: Seien Sie auf Rückschlag vorbereitet, der zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie den Abschnitt Schutz vor Rückschlag, um Risiken durch Rückschlag zu vermeiden. Vermeiden Sie eine anormale Körperhaltung. Achten Sie auf festen Stand. Stellen Sie die Füße in ausreichendem Abstand nebeneinander. Verteilen Sie Ihr Gewicht gleichmäßig auf beide Füße.

1. Fassen Sie die Teleskop-Kettensäge mit beiden Händen wie in Abb. P gezeigt an. Halten Sie sie stets gut fest. Daumen und Finger müssen sich um Griff und Stange der Teleskop-

Kettensäge legen. Halten Sie die Finger von dem in Abb. R gezeigten Sägemehlauslass 26 fern.

1. Arbeiten Sie niemals in einem Baum, in einer unbequemen Position, auf einer Leiter oder einer anderen instabilen Oberfläche. Wenn Sie die Kontrolle über die Teleskop-Kettensäge verlieren, sind schwere Verletzungen die Folge.
2. Befolgen Sie beim Beschneiden von Bäumen die nachstehenden Hinweise.

a. Vergewissern Sie sich, dass die Teleskop-Kettensäge ihre volle Geschwindigkeit erreicht hat, bevor Sie die Kette ansetzen. Legen Sie zu Beginn eines Schnitts die laufende Sägekette 14 gegen den Ast. Halten Sie die Teleskop-Kettensäge fest in ihrer Position, um Rückschlag- und Seitwärtsbewegungen (Skating) der Teleskop-Kettensäge zu verhindern.

b. Führen Sie die Teleskop-Kettensäge nur mit leichtem Druck. Setzen Sie den ersten Schnitt 152 mm vom Baumstamm entfernt auf der Unterseite des Asts an. Verwenden Sie für diesen Schnitt die Oberseite des Führungsschwerts 13 . Sägen Sie 1/3 durch den Durchmesser des Asts. Beenden Sie den Schnitt dann von oben her. Wenn Sie versuchen, dicke Äste von unten abzuschneiden, kann der Ast die Sägekette durch sein Gewicht im Schnitt einklemmen. Wenn Sie versuchen, dicke Äste von oben her abzuschneiden, ohne einen flachen Hinterschnitt zu machen, kann der Ast splittern. Überlasten Sie Teleskop-Kettensäge nicht. Der Motor kann bei Überlastung durchbrennen. Durch das Arbeiten in dem für das Gerät angegebenen Leistungsbereich erzielen Sie optimale Ergebnisse und erhöhen die Sicherheit.

c. Heben Sie die Teleskop-Kettensäge bei voller Kettengeschwindigkeit aus dem Schnittspalt. Schalten Sie die Teleskop-Kettensäge durch Loslassen des Auslöseschalters 4 aus. Stellen Sie sicher, dass die Teleskop-Kettensäge angehalten hat, bevor Sie sie absetzen.

Schärfe der Sägekette

VORSICHT: Scharfe Kette. Tragen Sie beim Umgang nieder Sägekette immer Schutzhandschuhe. Die Kette ist scharf und kann auch in ruhendem Zustand zu Schnittverletzungen führen.

WICHTIG: Die Zähne werden sofort stumpf, wenn sie beim Sägen den Boden, Steine, Mauerwerk oder einen Nagel berühren.

Um eine optimale Schneidleistung der Kettensäge zu erhalten, muss die Sägekette regelmäßig geschärft werden. Ihre nächstgelegene DEWALT-Kundendienststelle bietet einen Service zum Schärfen von Sägeketten an.

HINWEIS: Bei jedem Schärfen verliert die Sägekette etwas von ihrer Fähigkeit zur Rückschlagreduzierung, daher sollte bei der Arbeit besonders vorsichtig vorgegangen werden. Es wird empfohlen, eine Sägekette höchstens viermal zu schärfen.

WARTUNG

Ihr Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher,

zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

WARNUNG: Um die Gefahr schwerer Verletzungen zu rechnern, schalten Sie das Werkzeug aus und entfernen Sie den Akku oder trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

Das Ladegerät und der Akku können nicht gewartet werden. Eine regelmäßige Wartung stellt eine lange Lebensdauer des Gerätes sicher. Nehmen Sie den Akku nach jeweils 10 Minuten Gebrauch heraus (achten Sie darauf, dass Kette und Stange heiß sein können!). Überprüfen Sie Schwert und Kette auf korrekte Spannung und spannen bzw. schmieren Sie sie gemäß den Hinweisen unter Anpassen der Kettenspannung und Ölen von Sägekette und Führungsschwert.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT d�genen wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur vonDEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Ersatzketten und -sägeschwerter erhalten Sie bei Ihrer nächstgelegenen DEWALT-Kundendienststelle.

- Für DCMPS567 ist die Ersatzkette mit der Ersatzteilnummer DT20667-QZ erforderlich. Ersatzsägeschwert 20 cm (8 Zoll), Ersatzteilnummer DT20668-QZ.

WARTUNG

Ihr Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet werden.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recycln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus dem Werkzeug.
• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

ANLEITUNG ZUR FEHLERSUCHE

STELLEN SIE SICHER, DASS SIE DIE SICHERHEITSREGELN UND ANWEISUNGEN BEFOLGEN

Unterstützung für Ihr Produkt erhalten Sie von unseren Kundendienststellen, zu finden auf unserer Website unter www.dewalt.com.

PROBLEM MÖGLICHE URSACHE LÖSUNG
Gerät startet nicht. Akku wurde nicht ordnungsgemäß angebracht. Prüfen Sie, ob der Akku richtig angebracht wurde.
		Akku nicht geladen. Prüfen Sie die erforderliche Ladekapazität.
		Die Sperrtaste ist nicht betätigt. Sperrtaste zurückziehen/Auslöser betätigen.
		Stangenverbindungen nicht richtig angezogen. Siehe Verbinden von Sägekopfmodul und Griffmodul.
Akku lädt nicht. Akku befindet sich nicht im Ladegerät. Führen Sie den Akku in das Ladegerät ein, bis die LED leuchtet.
		Das Ladegerät ist nicht mit dem Stromnetz verbunden. Stecken Sie den Stecker des Ladegeräts in eine aktive Steckdose. Weitere Details finden Sie unter Aufladen von Akkus.
		Umgebungstemperatur zu hoch oder zu niedrig. Bringen Sie den Akku an einen Ort, der eine Umgebungstemperatur von über 4,5°C (40°F) bis unter +40°C (104°F) aufweist.
Sägeschwert/Kette überhitzt.	Kette zu stark gespannt. Siehe Abschnitt Ölen von Sägekette und Führungsschwert.
	Schmierung erforderlich. Siehe Abschnitt Ölten von Sägekette und Führungsschwert.
Kette ist locker.	Kettenspannung falsch eingestellt. Siehe Abschnitt Anpassen der Kettenspannung.
Schlechte Schnittqualität.	Kettenspannung falsch eingestellt. Siehe Abschnitt Anpassen der Kettenspannung. Hinweis: Übermäßige Spannung führt zu übermäßigem Verschleiß und zur Verringerung der Lebensdauer von Sägeschwert und Kette. Nach jeweils 10 Minuten Betrieb ölen.
	Kette muss ersetzt werden. Siehe Anbringen und Entfernen der Sägekette.
Gerät läuft, schneidet aber nicht.	Kette rückwärts angebracht Siehe Anbringen und Entfernen der Sägekette.

POLE SAW

DCMPS567

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germania

XX.XX.2019

Batterie Caricatori/Tempi di Ricarica (Minuti)
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,05 60 270	170 140 90	60 90 X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18 4,0 0,54 60 185 120 100 60 60 60 120

DEWALT, Richard-Klinger-Straße 11,

ALGEMENE REGELS VOOR DE VEILIGHEID

Elektronisch Beveiligingssysteem

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

XX.XX.2019

Batterier Laddare/Laddningstid (minuter)
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,05 60 270 170 140 90	60 90 X
DCB547 18/54 9,0/3,0	1,46 75* 420 270 220 135*	75* 135* X
DCB181 18 1,5 0,35	22 70 45 35			22 22 22 45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187 18 3,0 0,54	45 140 90 70 45 45 45 90
DCB189 18 4,0 0,54	60 185 120 100 60	60	60 120

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare

Datumkodplacering (Bild A)

Direktiv 2000/14/EG garanterad ljudeffekt.

Beskrivning (Bild A)

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,
