BRUKSANVISNING DCMPS567 DEWALT

• med batteriet fjernet,

• Hold håndtagene tørre, rene og fri for olie.

Krog til grenfjernelse

kombineres med savhovedsamlingen

på indersiden af koblingsenden på savhovedsamlingen

og savhovedsamlingen

ADVARSEL: Angitt nivå for vibrasjons- og/eller støyutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/ eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden. En vurdering av eksponeringsnivået for vibrasjon og/ eller støy bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden. Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, slik som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene. Norsk (oversatt fra de originale instruksjonene) Gratulerer! Du har valgt et DeWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektriskverktøy. Tekniske data STANGSAG DCMPS567 DCMPS567 Spenning V

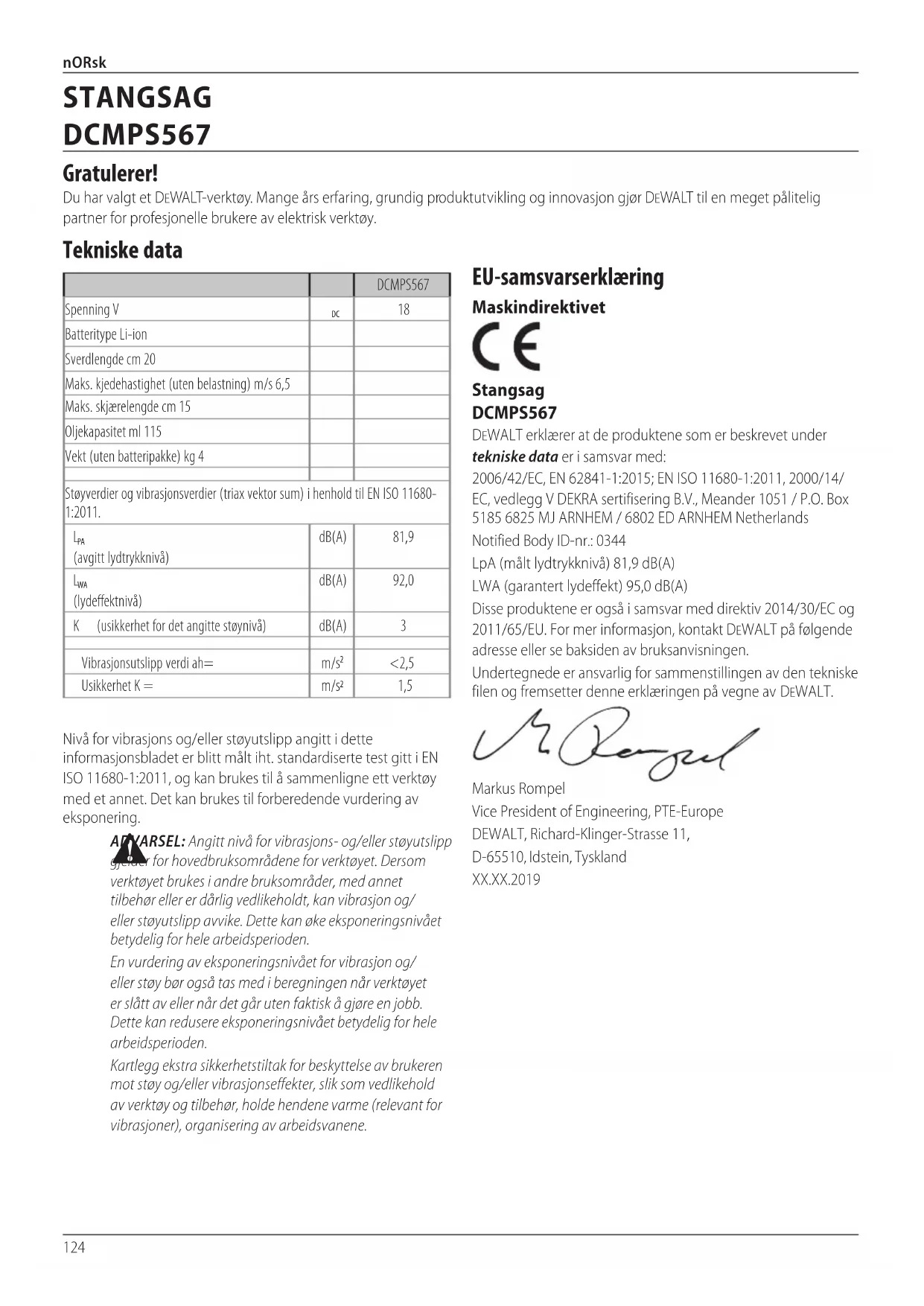

Batteritype Li-ion Sverdlengde cm 20 Maks. kjedehastighet (uten belastning) m/s 6,5 Maks. skjærelengde cm 15 Oljekapasitet ml 115 Vekt (uten batteripakke) kg 4 Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN ISO 11680- 1:2011.

(avgitt lydtrykknivå) dB(A) 81,9

(lydeffektnivå) dB(A) 92,0 K (usikkerhet for det angitte støynivå) dB(A) 3 Vibrasjonsutslipp verdi ah= m/s

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorligskade.

Uttrykket “elektrisk verktøy” i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriskeverktøy. ADVARSEL: Les bruksanvisningen slik at skaderisikoen kanreduseres. Definisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på dissesymbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorligpersonskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorligpersonskade.

Angir fare for elektriskstøt.

a ) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisksjokk. b ) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din erjordet. c ) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisksjokk. d ) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisksjokk. e ) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisksjokk. f ) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisksjokk.126 nORsk

3) Personlig sikkerhet

a ) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorligpersonskade. b ) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil reduserepersonskader. c ) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren forulykker. d ) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre tilpersonskade. e ) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventedesituasjoner. f ) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler. g ) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelatertefarer. h ) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av etsekund.

4) Bruk og vedlikehold av elektriske verktøy

a ) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruertfor. b ) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og mårepareres. c ) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved etuhell. d ) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenedebrukere. e ) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdteverktøy. f ) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere åkontrollere. g ) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farligsituasjon. h ) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventedesituasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a ) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annenbatteripakke. b ) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader ellerbrann. c ) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader ellerbrann. d ) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon ellerforbrenninger. e ) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare forpersonskade. f ) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til eneksplosjon. g ) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og økerbrannfaren.

a ) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blirivaretatt.127 nORsk virker i henhold til den tiltenkte bruken. Kontroller for justering av bevegelige deler, fastkiling av bevegelige deler, brekkasje på deler, montering og andre forhold som kan påvirke bruken. En beskyttelse eller annen del som er skadd må repareres ordentlig eller skiftes ut av et autorisert servicesenter med mindre annet angis i denne bruksanvisningen.

ADVARSEL - Ikke bruk i nærheten av elektriske strømledninger. Enheten er ikke designet for å beskytte mot elektrisk støt i tilfeller hvor du kommer i kontakt med strømledninger oppe i luften. Kontakt lokale myndigheter for å sikre sikker avstand fra strømledninger oppe i luften og for å forsikre deg om at driftsposisjonen er sikker før du bruker beskjæringssagen.

• Hold alle kroppsdeler unna sagkjedet. Ikke fjern avkapp eller hold i noe som skal klippes når bladene er i bevegelse. Pass på at bryteren er av når du fjerner fastkjørt materiale. Bladene fortsetter å gå etter at verkøyet er skrudd av. Et øyeblikks uoppmerksomhet under bruk av stangsagen kan føre til alvorlig personskade.

• Unngå å bruke stangsagen i dårlig vær, spesielt dersom det er fare for lyn og torden. Dette minker risikoen for å bli truffet av lyn.

• Du skal alltid bruke to hender når du bruker stangsagen. Hold stangsagen med begge hender for å unngå å miste kontroll. Du skal alltid bruke hodebeskyttelse når du bruker stangsagen over hodet. Fallende avkapp kan resultere i alvorlig personskade. SPESIFIKKE SIKKERHETSREGLER

ADVARSEL: Noe støv som inneholder kjemikalier vurderes av delstaten California å kunne forårsake kreft, fosterskader eller andre skader på forplantningssystemet. Noen eksempler på slike kjemikalier er:

• stoffer i kunstgjødsel,

• stoffer i insektsmidler, ugressmidler og plantevernmidler,

• arsenikk og krom fra kjemikaliebehandlet treverk. For å redusere eksponeringen for slike kjemikalier skal du bruke godkjent verneutstyr, slik som støvmasker som er spesielt designet for å filtrere bort mikroskopiske partikler.

• Unngå for lang tids kontakt med støv fra slipemaskiner, fresing, boring og andre lignende aktiviteter. Bruk vernetøy og vask b ) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserteserviceverksteder. VIKTIGE SIKKERHETSINSTRUKSJONER

• Før bruk må man forsikre seg om at alle som bruker sprøyten, har lest og forstår alle sikkerhetsinstruksjoner og annen informasjon i denne bruksanvisningen.

• Ta vare på disse instruksjonene og se over regelmessig.

ADVARSEL: Når du bruker elektriske hageapparater, må grunnleggende forholdsregler for sikkerhet følges for å redusere faren for brann, elektrisk støt og personskade inkludert følgende. 1 . Unngå farlige omgivelser – Ikke bruk apparater i fuktige eller våte omgivelser. 2 . Ikke bruk i regn. 3 . Hold barm unna apparatet – Alle besøkende skal holdes borte fra arbeidsområdet. 4 . Kle deg ordentlig – Ikke ha på deg løstsittende klær eller smykker. De kan feste seg i bevegelige deler. Når du arbeider ute, anbefales det å bruke gummihansker og passende fottøy. Bruk hårbeskyttelse for langt hår. 5 . Bruk vernebriller – Bruk alltid ansikts eller støvmaske dersom arbeidet genererer støv. 6 . Bruk riktig utstyr – du skal kun bruke dette verktøyet til arbeid det er tiltenkt for. 7 . Ikke ta i de eksponerte kuttebladene, eller kuttekanter når du tar opp eller holder apparatet. 8 . Ikke bruk makt på apparatet – Det gjør jobben enklere og reduserer faren for personskade ved bruk med tiltenkt hastighet. 9 . Ikke strekk deg for langt – Hold føttende stødig og ha god balanse hele tiden. 10 . Vær oppmerksom – se på hva du gjør. Bruk sunn fornuft. Ikke bruk verktøyet dersom du er trett. 11 . Koble fra apparatet – Fjern batteriet når det ikke er i bruk, før service, når du bytter utstyr som blader og annet. 12 . Lagre apparatet innendørs når det ikke brukes – Når det ikke er i bruk, skal det oppbevares innendørs på et tørt og godt ventilert sted utilgjengelig for barn. 13 . Vedlikehold apparatet med forsiktighet – Hold kuttekanten skarp og ren for best ytelse og for å redusere faren for personskader. Følg instruksjonene for smøring og bytting av tilbehør. Kontroller apparatets strømkilde regelmessig, og få dem reparert ved et godkjent serviceverksted hvis de er skadet. Hold håndtakene tørre, rene og fri for olje og fett. 14 . Kontroller skadede deler – Før videre bruk av apparatet, skal du nøye kontrollere en beskyttelse eller en annen del som er skader for å avgjøre at den virker skikkelig og128 nORsk eksponerte områder med såpe og vann. Støv som blir liggende i munn, nese, øyne eller på huden, kan medføre at farlige kjemikalier absorberes.

ADVARSEL: Bruk av dette verktøyet kan generere og/eller spre støv, som kan forårsake åndedrettsskader eller andre personskader. Bruk alltid godkjent pustebeskyttelse som er egnet for støveksponeringen. Led partikler vekk fra ansiktet og kroppen.

FORSIKTIG: Bruk alltid passende personlig hørselvern ved bruk. Under viss forhold og bruksvarighet kan støy fra dette produktet bidra til å miste hørselen. Før du bruker stangsagen

• For sikker drift skal du lese og forstå alle instruksjoner før du bruker stangsagen. Følg alle sikkerhetsinstruksene. Hvis du ikke følger alle sikkerhetsinstruksjonene som er nevnt under kan dette føre til alvorlig personskade.

• Vær forsiktig med det du holder på med. Bruk sunn fornuft. Ikke bruk denne stangsagen dersom du er trett.

• Bruk stangsagen kun til å kutte grener. Ikke bruk stangsagen til oppgaver den ikke er beregnet for. Ikke bruk den til å kutte andre ting.

• Kun godt opplærte voksne skal bruke stangsagen. Du må aldri la barn bruke verktøyet.

• Sett opp langt hår slik at det er over skulderhøyde for å unngå at det setter seg fast i bevegelige deler.

• Før du kutter, sørg for følgende: - rent arbeidsområde - sikkert fotfeste - planlagt fluktvei fra fallende grener

• Inspiser treet før trimming. La grener falle fritt til jorden.

• Ikke bruk stangsagen til å felle skudd. Når du bruker stangsagen

FARE: For å redusere faren for elektrisk støt, ikke bruk på våte overflater. Ikke utsett verktøyet for regn. Oppbevares innendørs.

FARE: Unngå utilsiktet start – ikke bær apparatet med fingeren på bryteren når batteriet sitter i. Sikre at bryteren er av når du installerer batteriet.

• Vær årvåken. Bruk sunn fornuft når du bruker enheten.

• Hold arbeidsområdet ryddig. Rotete områder tenderer ulykker.

• Fjern alltid batteriet fra stangsagen når du er ferdig med å kutte, eller når den står uten oppsyn.

• Hold barn, dyr og tilskuere minst 15 meter unna stangsagen. Kun brukeren av stangsagen skal være i arbeidsområdet.

• Ikke bruk stangsagen til å felle trær.

• Hold fingeren borte fra avtrekkeren til du er klar til å kutte.

• Før du starter sagen, skal du forsikre deg om at kjedet ikke berører noe.

• Hold alle deler av kroppen bort fra kjedet når du bruker stangsagen.

• Ikke tving stangsagen når du kutter. Bruk lett trykk. Det fungerer bedre og sikrere med den farten det er beregnet for.

• Bær stangsagen fra et sted til et annet:

• med batteriet fjernet,

• fingre av/bort fra avtrekkeren,

• Ved å holde stangen i balansepunktet og med styrestangen og kjedet bakover og påsatt slire.

• Ikke kutt små busker og nye skudd med stangsagen. Tynt materiale kan fanges av kjeden og piskes mot deg. Dette kan også føre til at du mister balansen.

• Ikke bruk den i dårlig lys.

• Ha godt fotfeste og god balanse. Ikke strekk deg for langt. Overstrekking kan føre til tap av balanse eller eksponering for varme overflater.

• Hold alle kroppsdeler unna bevegelige deler.

• Du skal ikke, under noen omstendighet bruke tilbehør eller ekstradeler på dette produktet, som ikke følger med eller identifisert som skikket for bruk med dette produktet i denne bruksanvisningen.

• Inspiser stangsagen før hver bruk etter å ha mistet den i bakken eller andre slag. Sikre at det ikke er noen betydelige defekter eller skader. Ikke bruk stangsagen: - under påvirkning av alkohol, medisin eller narkotika. - i regn eller fuktige områder. - hvor svært brennbare væsker eller gasser er tilstede. - hvis stangsagen er skadet, feiljustert eller ikke helt og sikkert montert. - hvis avtrekkeren ikke skrur stangsagen av og på. Kjedet må slutte å bevege seg når du slipper avtrekkeren. En defekt bryter må skiftes ut av et autorisert servicesenter. Se Tilbehør under Vedlikehold. - når du har knapt med tid. - når du er i et tre eller på en stige. - når du er på heisekraner, løftekurver eller plattformer. - under sterk vind eller storm. GENERELLE SIKKERHETSREGLER

ADVARSEL: For sikker bruk, les og forstå bruksanvisningen. Bruk visir (og/eller vernebriller) og hjelm for å beskytte mot fallende grener. Hold alltid arbeidsområdet rent, ha en fluktrute, og vær oppmerksom på greners plassering for å unngå fallende grener og rusk. Hold tilskuere 15 m borte når du bruker sagen. For å redusere faren for elektrisk støt, ikke bruk på våte overflater. Ikke utsett verktøyet for regn. Oppbevares innendørs.

• For å beskytte deg selv mot fallende grener, ikke stå direkte under grenen som skal kuttes. Denne enheten skal ikke holdes i en vinkel over 60° fra bakkenivå.

• Hold håndtakene tørre, rene og frie for olje.

• Før du starter enheten, må du passe på at kjedet ikke er i kontakt med noe objekt.

• Sikre at kuttekjedet har stoppet før du setter enheten ned. Service

• Verktøy service skal kun utføres av kvalifisert reparasjonspersonell. Service eller vedlikehold utført av ukvalifisert personell kan resultere i personskader. Se i avsnittet Vedlikehold i denne håndboken.

• Når verktøyet vedlikeholdes skal kun identiske reservedeler brukes. Følg instruksjonene i Vedlikehold avsnittet i denne bruksanvisningen. Bruk av uautoriserte deler eller ved ikke å følge vedlikeholdsinstruksjonene kan føre til fare for støt eller personskader. Beskyttelse mot tilbakeslag

ADVARSEL: Tilbakeslag kan forekomme når spissen på sverdet kommer i kontakt med en gjenstand, eller når treverket "lukker seg" og kniper fast sagkjedet. Når spissen kommer i kontakt med en gjenstand, kan det plutselig oppstå en motsatt reaksjon, som fører til at sverdet slås opp og bakover mot operatøren. Hvis kjedet knipes fast langs øvre kant av sverdet, kan sverdet bli skjøvet fort bakover mot operatøren. Begge disse reaksjonene kan føre til at du mister kontrollen over sagen, slik at det oppstår alvorlig personskade hos brukeren.

• Ikke ha stangsaghåndtaket over skulderhøyde.

• Bruk enheter som kjede for redusert tilbakeslag og kjedebremsesystem, som reduserer risikoen for tilbakeslag.

• Bruk bare erstatningssverd og kjeder som produsenten har angitt.

• En kjede i bevegelse må ikke komme i kontakt med noen gjenstander ytterst på sverdet.

• Hold arbeidsstedet fritt for hindringer slik som andre trær, grener, steiner, gjerder, stubber osv. Fjern eller unngå forhindringer som motorsagen kan treffe mens du kutter gjennom en kubbe eller gren.

• Hold sagkjedet skarpt og tilstrekkelig stram. En løs eller sløv kjede kan øke sjansen for tilbakeslag. Kontroller spennet jevnlig når motoren er stoppet og batteriet fjernet.

• Begynn og fortsett med kuttingen først når kjedet beveger seg med full hastighet. Hvis kjedet beveger seg ved lavere hastigheter, er det større sjanse for tilbakeslag.

• Kapp bare en gren om gangen.

• Vær svært forsiktig når du fortsetter med en tidligere saging. Sett spissene inn mot treet, og la kjedet nå full hastighet før du fortsetter sagingen.

• Ikke prøv å sage innstikk eller hull.

ADVARSEL: De følgende egenskapene er inkludert på sagen for å redusere faren for tilbakeslag: men slike egenskaper vil ikke helt eliminere denne farlige reaksjonen. Som stangsagbruker skal du ikke kun stole på sikkerhetsenhetene. Du må følge alle sikkerhetsanvisningene, instruksjonene og vedlikeholdet i denne bruksanvisningen for å unngå tilbakeslag og andre krefter som kan resultere i alvorlig personskade.

• Sverd med liten fare for tilbakeslag, utformet med en liten tupp med liten radius som reduserer størrelsen på tilbakeslags-faresonen på sverdtuppen. Et sverd med redusert fare for tilbakeslag har vist seg å vesentlig redusere antallet og alvorligheten av tilbakeslag når den testes i henhold til sikkerhetskrav for elektriske motorsager.

• Kjede med redusert fare for tilbakeslag, med en konturdybdemåler og beskyttelsesledd som avleder tilbakeslagskraften og lar treverket gradvis mates inn i kutteren. Kjede med redusert fare for tilbakeslag er en kjede som møter tilbakeslagsytelseskravene når den er testet på et representativt utvalg motorsager. Stangsagens navn og termer

• Drivhjul eller tannhjul - Tannet hjul som driver sagkjedet.

• Sverd - En stiv skinnekonstruksjon som støtter og leder sagkjedet.

• Sverdslire - Slire som settes over sverdet for å forhindre tannkontakt når sagen ikke er i bruk.

• Tilbakeslag - Tilbake- eller oppoverbevegelse eller begge på sverdet som oppstår når sagkjedet nær nesen til tuppområdet til sverdet kommer i kontakt med objekter slik som lange grener, eller når trestykket klemmer og klyper fast sagkjedet i kuttet.

• Kjede med redusert tilbakeslag - Et kjede som reduserer tilbakeslagsfaren. (testet på et representativt utvalg motorsager).130 nORsk

• Redusert tilbakeslagsverd - Et sverd som har vist seg å redusere tilbakeslag vesentlig.

• Reserve sagkjede - Et kjede som reduserer tilbakeslagsytelseskravene når det er testet med spesifikke motorsager. Det møter kanskje ikke ytelseskravene når det brukes med andre sager.

• Sagkjede - En kjedesløyfe som har kuttetenner som kutter tre og som drives av motoren og støttes av sverdet.

• Spisstann (spiss) - En tann eller flere tenner med spiss som brukes for å vri sagen og holde posisjon under sagingen.

• Bryter - En enhet som starter eller stopper elektrisk strømkrets til motoren på motorsagen.

• Bryterlås - En bevegelig stopp som forhindrer utilsiktet bruk av bryteren før den aktiveres manuelt.

• Trimming (beskjæring) - Prosessen med å kutte grener fra et tre.

• Underkutt - Et oppoverkutt fra undersiden av en stokk eller gren. Dette gjøres i normal kutteposisjon og kutting med toppen av sverdet. Lagring 1 . Oppbevares innendørs. Det beste lagringsstedet er kjølig og tørt, uten direkte sollys og uten sterk kulde eller varme, og unna barn. 2 . Reduser alltid spenningen på kjedet igjen etter avsluttet arbeid. Kjeden trekker seg sammen når den kjøles ned. Dersom spenningen ikke reduseres, kan det skader sagen. Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Fare for brannskader fordi utstyr blir varmt underbruk.

• Fare for personskade ved langvarigbruk.

; maksimum lengde er 30m. Alltid vikle ut kabelen fullstendig når du bruker enkabeltrommel. Viktige sikkerhetsinstruksjoner for alle batteriladere TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

• Før du bruker laderen les alle instruksjoner og advarsels- merker på laderen, batteripakken og produktet som brukerbatteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DeWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielleskader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker medapparatet. MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert ,men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakk i hulrommet. Kople fra laderen førrengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbesammen.

• Disse ladere er ikke ment for annen bruk enn lading av DeWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektriskstøt.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade ellerpåkjenning.

• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektriskstøt.

• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen avhuset.

• Ikke bruk lader med skadet ledning eller kontakt—bytt dem ut med engang. Ladere DeWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig åbruke. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen påstrømnettet. Din DeWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noenjordledning. Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DeWALT-serviceorganisasjon. Bruk av skjøteledning Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg131 NORSK Batteripakke Viktige sikkerhetsinstruksjoner for alle batteripakker Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker. Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.

• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke- kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt ellerbrann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngåfarer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke dennefaren.

• ALDRI forsøk på kople 2 laderesammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikkebilladeren. Lade et batteri (Fig. B)

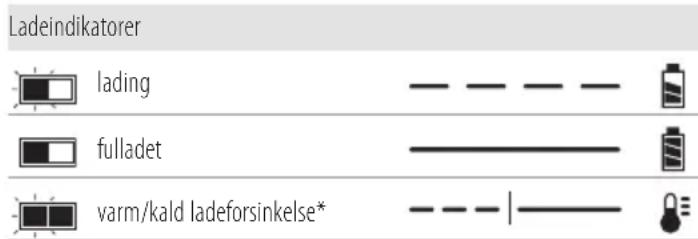

i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen er startet.

3. Fullført lading vises ved at det røde lyset er PÅ konstant.

Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen

batteripakken og ta den av. MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangs bruk. Bruk av lader Se indikatorne under for batteripakkens ladetilstand. Ladeindikatorer lading fulladet varm/kald ladeforsinkelse*

• Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren. Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere et defekt batteri ved at lyset ikke tennes. MERK: Dette kan også tyde på et problem med laderen. Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing. Ventetid for varm/kald pakke Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en ”varm/kald pakke forsinkelse”, og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteriet. En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt. Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen. Elektronisk beskyttelsessystem XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading. Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladet igjen. Veggmontering Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4mmlange med hodediameter 7–9mm, som skrus inn i treverk til optimal dybde med omtrent 5,5mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene. Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra strømuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.132 NORSK

• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40 ˚C (som utenfor skur eller metallbygg på sommeren).

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.

• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende. Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning. MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje. DeWALT batterier samsvarer med alle aktuelle shipping- forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i ”UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria”. I de fleste tilfeller vil forsendelse av en DeWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DeWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh. Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon. Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer. Transport av FLEXVOLT

batteriet har to moduser: Bruk ogtransport. Bruks-modus: Når FLEXVOLT

-batteriet, er batteriet i transport-modus. La hetten være på ved forsendelse. I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer. For eksempel kan Wh-spesifikasjonen for Transport være 3x36 Wh, som betyr 3 batterier på 36 Wh hver. Wh- spesifikasjonen for USE (bruk) kan være 108Wh (som betyr 1batteri). Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt

lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen. Eksemple på merking for bruk og for transport133 nORsk MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk. Merking på laderen og batteripakken I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer: Les instruksjonshåndboken før bruk. Se Tekniske data for ladetid. Ikke undersøk med strømførende gjenstander. Ikke lad skadede batteripakker. Ikke utsett for vann. Få byttet defekte ledninger omgående. Lades kun mellom 4 ˚C og 40 ˚C. Kun for innendørs bruk. Deponer batteripakken på miljøvennlig vis. Lad kun DeWALT batteripakker med de angitte DeWALT laderne. Lading av andre batteripakker enn de angitte DeWALT batteriene med en DeWALT lader kan føre til at de sprekker eller til andre farlige situasjoner. Ikke brenn batteripakken. BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh). TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3 x 36Wh (3 batteri med 36 Wh). Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les bruksanvisningen før bruk. Bruk vernebriller. Bruk hørselvern. Skal ikke utsettes for regn. Bruk hodevern. Bruk beskyttelseshansker. Kutt fare. Hold fingre unna sporet. Bruk vernesko. Rotasjonsretning av motorsagen. Fare for dødelig elektrisk støt. Må holdes minst 10 m unna elektriske ledninger i luften. Batteritype DCMPS567 bruker en 18 volt batteripakke. Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniskedata for merinformasjon. Pakkens innhold Pakken inneholder: 1 Stangsag 1 Skulderreim 1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller) 2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller) 3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller) 1 Instruksjonshåndbok MERk: Batteripakker, ladere og kofferter er ikke inkludert med N-modeller. Batteripakker og ladere er ikke inkludert med NT-modeller. B-modeller inkluderer Bluetooth® batteripakker. MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved er under lisens. Andre varemerker og merkenavn er eiet av sine respektive eiere.

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått undertransport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken førbruk. Datokode plassering (Fig. A) Datokoden

, som også inkluderer produksjonsåret, er trykket påhuset. Eksempel: 2019 XX XX Produksjonsår134 nORsk Skru verktøyet av. Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet. Direktiv 2000/14/EU garantert lydnivå. Hold tilskuere på avstand. Hold tilskuere på avstand. Beskrivelse (Fig. A)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- ellerpersonskader.

Reimfeste Tiltenkt bruk Denne stangsagen er perfekt for beskjæring av trær og kapping av treverk opp til 203 mm i diameter. Skal ikke brukes under våte forhold eller i nærheten av antennelige væsker eller gasser. Denne stangsagen er et profesjonelt elektrisk verktøy. Ikke la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.

2. Sett den inn i håndtaket til batteripakken sitter godt og

forsikre deg om at du hører at låsen klikker på plass. Fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 24 og trekk batteriet bestemt ut

denne bruksanvisningen. Ladeindikator batteripakker (figur B) Noen DeWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken. For å aktivere ladeindikatoren, trykk og hold indikatorknappen

27. En kombinasjon av tre grønne LED-lys vil lyse og vise

gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp. MERK: Ladeindikatoren er bare en indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde. Installere og fjerne sagkjeden (figur A, C–E)

ADVARSEL: Skarpt, bevegelig blad. For å forhindre utilsiktet start, skal du forsikre deg om at batteriet er fjernet fra håndtaket før du utfører de følgende handlingene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

FORSIKTIG: Skarpt, bevegelig blad. Bruk alltid vernehansker når du setter på eller tar av kjeden. Sagkjedet er skarpt og kan kutte deg selv om det ikke er i bevegelse.

2. Ta av tannhjulsdekselet

3. For å fjerne sagkjedet

foran i huset med den flate skrujerndelen av nøkkelen. Drei skruen mot klokken for å la sverdet

trekke seg tilbake og redusere strammingen i sagkjedet så det kan tas av.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader.

4. Løft det slitte sagkjedet ut av sporet i sverdet.

5. Vipp rundt sverdet.

6. For å skifte sagkjedet kontroller for å sikre at sporet i sverdet

er over plasseringspinnene

vist på figur E og at hullet under sporet er plassert over justeringspinnen.

7. Plasser det nye kjedet i sporet på sverdet og rundt

tannhjulet. Sikre at sagtennene er rettet i riktig retning ved å matche grafikken på huset eller sverdet.

8. Roter skruen foran i huset med klokken for å øke

9. Sett på igjen tannhjulsdekselet, sverdklemmen og

10. Følg instruksjonene i avsnittet Justere kjedestramming.

Justere kjedestramming (figur A,D,F og G)

stramming med hullsagen på et flatt, fast underlag. Spenningen er korrekt når kjedet spretter tilbake etter å ha blitt dratt 3 mm vekk fra sverdet

med lett kraft fra pekefingeren og tommelen som vist på figur

I. Det skal ikke være "sig" mellom sverdet og kjedet på

undersiden som vist på figur G.

2. For å justere kjedestrammingen, løsne sekskantskruene

3. For å fjerne sagkjeden roter skruen

4. Ikke stram til kjedet for mye. Dette vil føre til

uforholdsmessig stor slitasje og redusere levetiden til sverdet og sagkjedet. Overstramming reduserer også mengden kutt du vil få per batterilading.

(etter å ha fjernet batteriet) i løpet av de første 2 timene du bruker den, siden et nytt kjede strekker seg noe. MERK: Sagkjedestramming skal justeres regelmessig. Smøre sagkjede og sverd (figur H) Autooljesystem Denne stangsagen er utstyrt med et automatisk oljesystem som holder sagkjedet og sverdet kontinuerlig smurt. Oljenivåindikatoren

viser nivået av olje i motorsagen. Hvis oljenivået er mindre enn en fjerdedels full, skal du fjerne batteriet fra stangsagen og fylle på med korrekt type olje. MERK: Du skal alltid tømme oljetanken når du er ferdig med å kutte. MERK: Bruk et høykvalitetsolje for sverd og kjede for skikkelig smøring. Som en midlertidig løsning, kan en motorolje SAE30 uten rengjøringsmidler brukes. Bruk av biologisk baserte sverd og kjedeoljer anbefales når du trimmer trær. Mineraloljer anbefales ikke fordi det kan skade trærne. Du skal aldri bruke brukt eller veldig tykk olje. Disse kan skade stangsagen. Fylle oljetanken

• Sett på plass oljelokket.

• Skru motorsagen av periodevis og sjekk oljenivåindikatoren for å sikre at sverdet og kjedet får oljesmøring. Transport av stangsagen (figur A) Du skal alltid fjerne batteripakken

fra håndtaket og dekke sverdet

ADVARSEL: Skarpt, bevegelig blad. For å forebygge at sagen starter ved et uhell må du passe på at batteriet er tatt ut av håndtaket og sverdbeskyttelsen er satt på kjeden før du utfører de følgende aktivitetene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade. De tre modulene som stangsagen er satt sammen av er nummerert for sikker og korrekt montering. Dersom en modul ikke lett fester seg til en annen, ikke bruk makt. Kombinere håndtakmodulen

gjør at stangsagen blir omtrent 1,8 m i lengde som vist på figur I. For å feste håndtakmodulen til saghodemodulen:

på utsiden av koblingsenden av håndtakmodulen

på innsiden av koblingsenden av saghodemodulen

. Se figur J. Trykk to seksjoner helt sammen. Se figur K.

2. Skyv den gjengede hylsen

på saghodemodulen så langt som mulig og roter hylsen med klokken til den stopper helt og dekker gjengene som vist på figur L.

ADVARSEL: Kontroller alltid for å sikre at hylsen er fullstendig gjenget på og at gjengene ikke lenger er synlige. Ved ikke å gjenge hylsen fullstendig kan det føre til at modulene faller fra hverandre og skape farlige situasjoner. Kontroller regelmessig koblingene for å sikre at ingen røde gjenger er synlige. Feste senterforlengelse til saghodemodul og håndtalkmodul (figur A,M) Feste senterforlengelsen

gjør at stangsagen blir omtrent 2,7 m i lengde som vist på figur M. Se Feste saghodemodulen til håndtakmodulen for anvisninger for hvordan feste midtmodulen til håndtakmodulen og saghodemodulen.

ADVARSEL: Kontroller alltid for å sikre at hylsen er fullstendig gjenget på og at gjengene ikke lenger er synlige. Ved ikke å gjenge hylsen fullstendig kan det føre til at modulene faller fra hverandre og skape farlige situasjoner. Kontroller regelmessig koblingene for å sikre at ingen røde gjenger er synlige. DEMONTERING

ADVARSEL: For å redusere faren for alvorlige personskader, slå av enheten og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.136 nORsk Demontere saghodemodulen (figur N)

ADVARSEL: Skarpt, bevegelig blad. For å forebygge at sagen starter ved et uhell må du passe på at batteriet er tatt ut av håndtaket og sverdbeskyttelsen er satt på kjeden før du utfører de følgende aktivitetene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade. Når du demonterer moduler, enten det er i to-modulmodus eller tre-modulsmodus, ta alltid av saghodemodulen

først. For å gjøre dette skal du hvile håndtakmodulen

på bakken og gripe midten av saghodemodulen med en hånd som vist på figur N. Bruk den andre hånden til å løsne den gjengede hylsen og dra så de to delene fra hverandre. Repeter prosessen dersom senterforlengelsen er festet. Feste og justere skulderreimen (figur O) Stangsagen leveres med en justerbar skulderreim.

som vist på figur O.

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldendeforskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Korrekt plassering av hendene (figur P)

ADVARSEL: For å redusere faren for alvorlig personskade skal du alltid ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for alvorlig personskade, skal man alltid holde godt fast, for å være forberedt på en plutselig reaksjon. Riktig stilling for hendene krever en hånd på hovedhåndtaket

ADVARSEL: Les og forstå alle anvisninger. Manglende overholdelse av instruksjonene listet opp nedenfor kan resultere i elektrisk støt, brann og/eller alvorlig personskade.

FORSIKTIG: Reduser alltid spenningen på kjedet igjen etter avsluttet arbeid. Kjeden trekker seg sammen når den kjøles ned. Dersom strammingen ikke reduseres, kan det skade sagen. VIkTIG: Du skal aldri bruke en stangsag som er skadet eller feiljustert eller som ikke er fullst endig og sikkert montert. Sikre at sagkjedet

stopper bevegelsen når avtrekkeren slippes. Aldri juster sverdet

eller sagkjedet når motoren er i gang eller batteriet er i. Stangsag trimming/beskjæring

• Bruk alltid hodebeskyttelse, hørselsvern, beskyttelsesbriller, fot og kroppsbeskyttelse. Kroppsbeskyttende utstyr reduserer faren for personskader når du bruker denne enheten.

• Aldri stå på en stige eller annet ustabilt underlag når du bruker stangsagen. Unngå alltid posisjoner som kan få deg til å miste balansen og føre til alvorlige personskader.

• Hold andre personer minst 15 m unna arbeidsområdet. Distraksjoner kan føre til at du mister kontrollen.

• Fare for dødelig elektrisk støt. For å unngå støt skal du ikke kutte 15 m over elektriske ledninger. Kontroller alltid området for skjulte elektriske ledninger.

• Ikke forleng stangsaghåndtaket over skulderhøyde. På/av-bryter (figur Q) Hold sikkert fotfeste og grip motorsagen med begge hender med tommelen og fingre rundt håndtaket. For å slå verktøyet PÅ dra i låseknappen

tilbake med tommelen og trykk på avtrekkeren

med fingrene som vist på figur Q. (Når verktøyet er i gang kan du slippe låseknappen.) For å slå AV verktøyet, slipp avtrekksbryteren. Grenfjerningskrok (figur A)

for å hjelpe til med å fjerne små til middels store grener. Beskjære med stangsagen (figurA, P, R)

ADVARSEL: Når du beskjærer trær: beskyttelse mot tilbakeslag som kan føre til alvorlig personskade eller død. Se Beskyttelse mot tilbakeslag, for å unngå risikoen for tilbakeslag. Ikke strekk deg for langt. Forsikre deg om at du har godt fotfeste. Hold føttene fra hverandre for stødig stilling. Fordel vekten din på begge føtter.

1. Bruk begge hender til å gripe stangsaghåndtaket som vist

som vist på figur R.

3. Følg instruksjonene under for å trimme et tre.

mot grenen. Hold stangsagen fast for å unngå mulig hopping eller sidelengs bevegelser av stangsagen. b. Før stangsagen fremover med et lett trykk. Gjør det første kuttet 152mm fra trestammen på undersiden av grenen.137 nORsk Bruk toppen av sverdet

til å gjøre dette kuttet. Kutt 1/3 gjennom diameteren av grenen. Gjør så sluttkuttet fra toppen. Dersom du prøver å kutte tykke grener fra bunnen, kan grenen kiler seg inn og låser fast sagkjedet i kuttet. Dersom du prøver å kutte tylle grener fra toppen, uten et overfladisk underkutt, kan grenen splitte seg. Ikke tving stangsagen når du kutter. Motoren vil overbelastes og brenne seg fast. Det fungerer bedre og sikrere med den farten det er beregnet for. c. Ta stangsagen bort fra kuttet mens det kjører med full hastighet. Slå av stangsagen ved å slippe utløserbryteren

Sikre at sagkjedet har stoppet før du setter stangsagen ned. Sagkjedeskarphet

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker når du setter på eller tar av sagkjedet. Sagkjedet er skarpt og kan kutte deg selv om det ikke er i bevegelse. VIkTIG: Sagtennene på kjedet vil bli sløve med én gang dersom de berører bakken, stener, murverk eller en spiker under bruk. Hvis du vil ha best mulig ytelse fra verktøyet, er det viktig å holde kjedetennene skarpe. Reservekjede og sverd er tilgjengelige på ditt nærmeste DeWALT servicesenter. MERk: Hver gang et kjede slipes, mister det noe av kvaliteten for lavt tilbakeslag og du må være forsiktig.. Det anbefales at kjedet ikke slipes mer enn fire ganger. VEDLIKEHOLD Ditt elektroverktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell og regelmessig renhold.

ADVARSEL:For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader. Det kan ikke utføres service på laderen og batteripakken. Regelmessig vedlikehold sikrer lang levetid for verktøyet. Etter hvert 10. minutts bruk skal du fjerne batteriet (vær oppmerksom på at kjedet kan være varmt!), kontroller sverd og kjede og smør i henhold til Justere kjedestramming og Smøre kjedet. Reservekjede og sverd er tilgjengelige på ditt nærmeste DeWALT servicesenter.

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denneprosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske. Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DeWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DeWALT brukes sammen med detteproduktet. Ta kontakt med din forhandler for ytterligere informasjon om egnetekstrautstyr. Beskyttelse av miljøet Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut avverktøyet.

• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandleskorrekt.138 nORsk FEILRETTINGSGUIDE PASS PÅ AT DU FØLGER SIKKERHETSREGLENE OG INSTRUKSJONENE For assistanse med ditt produkt, besøk vår nettside på www.dewalt.com for en liste over servicesentere. PROBLEM MULIG ÅRsak LØsnInG Enheten starter ikke. Batteripakken er ikke satt inn riktig. Kontroller innsettingen av batteripakken. Batteripakken er ikke ladet. Kontroller kravene til ladning av batteripakken. Låseknappen er ikke trykket inn. Trekk tilbake låseknappen/bruk avtrekkeren. Stangdelene ikke ordentlig sammenskrudd. Se Feste saghodemodulen til håndtakmodul. Batteripakken vil ikke lade. Batteripakken er ikke satt inn i laderen. Sett batteripakken inn i laderen til LED-lyset lyser. Laderen er ikke satt i stikkontakten. Sett laderen i en stikkontakt som virker. Se Lade et batteri for mer informasjon. Omgivelsestemperaturen er for varm eller kald. Flytt laderen og batteriet til et sted med lufttemperatur over 4,5°C (40°F) eller under +40,5°C (104°F). Sverd/kjede overopphetet. Kjedet for stramt. SeJustere kjedestramming. Smøring behøves. SeOlje kjedet. Kjedet er løs. Kjedestramming stilt inn feil. SeJustere kjedestramming. Dårlig kuttekvalitet. Kjedestramming stilt inn feil. SeJustere kjedestramming. Merk: For stor stramming leder til overdreven slitasje og redusert levetid for sverd og kjede. Olje kjedet hvert

10. minutt under bruk.
