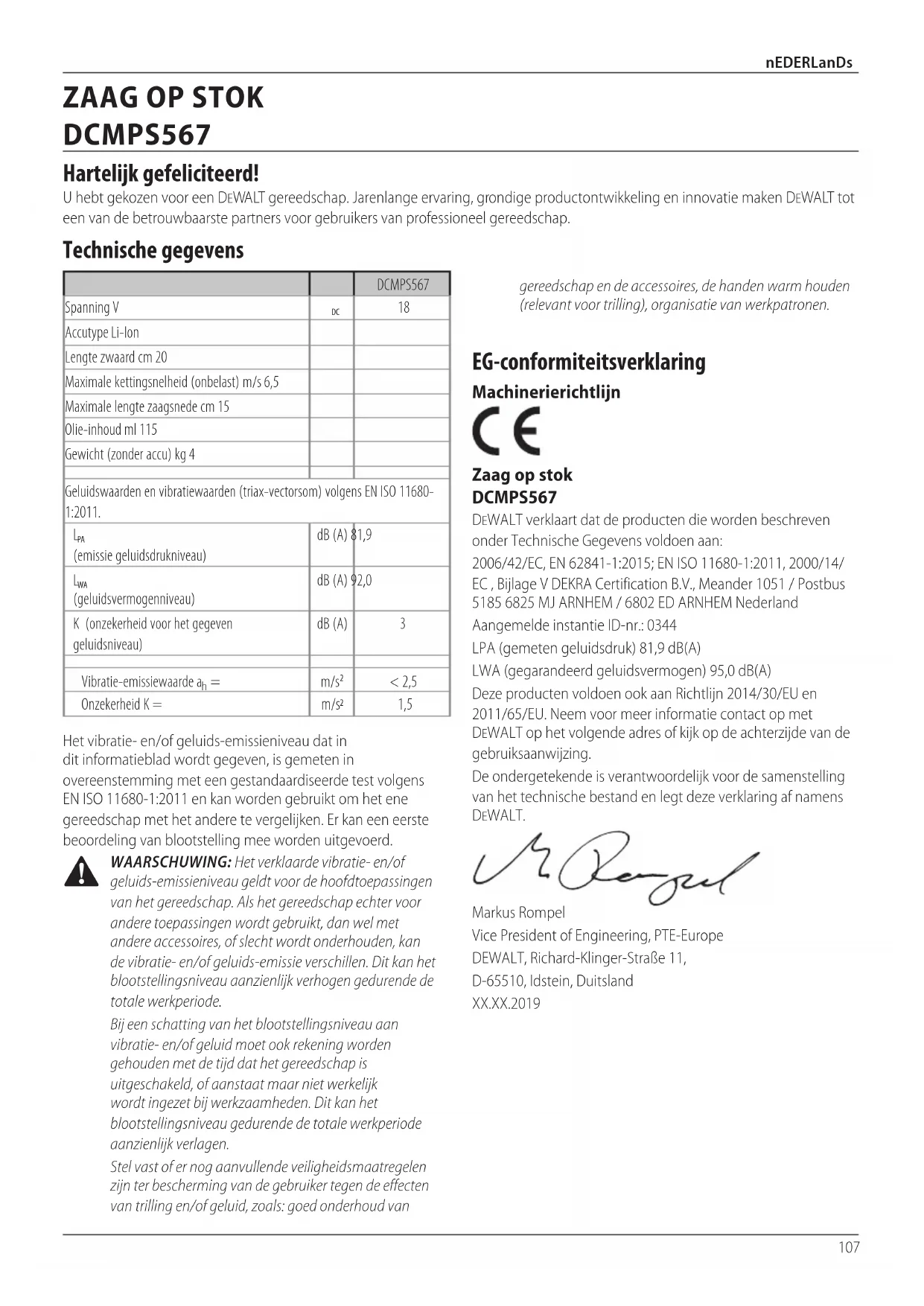

GEBRUIKSAANWIJZING DCMPS567 DEWALT

EC , Bijlage V DEKRA Certification B.V., Meander 1051 / Postbus 5185 6825 MJ ARNHEM / 6802 ED ARNHEM Nederland Aangemelde instantie ID-nr.: 0344 LPA (gemeten geluidsdruk) 81,9 dB(A) LWA (gegarandeerd geluidsvermogen) 95,0 dB(A) Deze producten voldoen ook aan Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DeWALT op het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DeWALT. Markus Rompel Vice President of Engineering, PTE-Europe DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland XX.XX.2019 Nederlands (vertaald vanuit de originele instructies) Hartelijk gefeliciteerd! U hebt gekozen voor een DeWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DeWALT tot een van de betrouwbaarste partners voor gebruikers van professioneelgereedschap. Technische gegevens

Accutype Li-Ion Lengte zwaard cm 20 Maximale kettingsnelheid (onbelast) m/s 6,5 Maximale lengte zaagsnede cm 15 Olie-inhoud ml 115 Gewicht (zonder accu) kg 4 Geluidswaarden en vibratiewaarden (triax-vectorsom) volgens EN ISO 11680- 1:2011.

(geluidsvermogenniveau) dB (A) 92,0 K (onzekerheid voor het gegeven geluidsniveau) dB (A) 3 Vibratie-emissiewaarde a

< 2,5 Onzekerheid K = m/s

1,5 Het vibratie- en/of geluids-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN ISO 11680-1:2011 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Er kan een eerste beoordeling van blootstelling mee worden uitgevoerd.

WAARSCHUWING: Het verklaarde vibratie- en/of geluids-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires, of slecht wordt onderhouden, kan de vibratie- en/of geluids-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode. Bij een schatting van het blootstellingsniveau aan vibratie- en/of geluid moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld, of aanstaat maar niet werkelijk wordt ingezet bij werkzaamheden. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verlagen. Stel vast of er nog aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling en/of geluid, zoals: goed onderhoud van108 nEDERLanDs WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel teverminderen. Definities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen teletten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstigeverwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstigeletsels.

VOORZICHTIG:Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matigeletsels. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kanveroorzaken.

Wijst op risico van een elektrischeschok.

Wijst opbrandgevaar. Accu's Laders/Laadtijden (Minuten) Cat # V

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/ of ernstig persoonlijk letsel.

TOEKOMSTIGREFERENTIEMATERIAAL De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met eenaccu.

1) Veiligheid Werkplaats

a ) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voorongelukken. b ) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doenontbranden. c ) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschapverliezen.

2) Elektrische Veiligheid

a ) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrischeschok. b ) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaardis.109 nEDERLanDs c ) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrischeschok. d ) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrischeschok. e ) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrischeschok. f ) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrischeschok.

3) Persoonlijke Veiligheid

a ) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijkletsel. b ) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letselverminderen. c ) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de ‚off‘ (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voorongelukken. d ) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijkletsel. e ) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtesituaties. f ) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen wordengegrepen. g ) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevarenverminderen. h ) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolghebben.

4) Gebruik en Verzorging van Elektrisch

Gereedschap a ) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het isontworpen. b ) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet wordengerepareerd. c ) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongelukopstart. d ) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetraindegebruikers. e ) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhoudengereedschap. f ) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker tebeheersen. g ) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijkesituatie. h ) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door110 nEDERLanDs gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijkworden.

5) Gebruik en Verzorging van Gereedschap op

Accu a ) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype, kan een risico op brand veroorzaken indien gebruikt met een andereaccu. b ) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu’s. Gebruik van andere accu’s kan leiden tot letsel enbrandgevaar. c ) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brandveroorzaken. d ) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwondenveroorzaken. e ) Werk niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu’s kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico vanletsel. f ) Stel een accu of gereedschap niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130 °C kunnen de accu doenexploderen. g ) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brandtoenemen.

a ) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijftgegarandeer. b ) Probeer nooit beschadigde accu’s te repareren. De reparaties aan accu’s mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerdeservicecentra. BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Het risico van letsel beperken:

• Iedereen die dit gereedschap gaat gebruiken, moet eerst de veiligheidsinstructies en andere informatie in deze handleiding hebben gelezen en hebben begrepen.

• Bewaar deze instructies en lees ze vaak nog een door.

WAARSCHUWING: Wanneer met een elektrisch apparaat in de tuin wordt gewerkt, moeten de basisveiligheidsmaatregelen altijd worden gevolgd zodat het risico van brand, elektrische schok en persoonlijk letsel, waaronder de volgende, zoveel mogelijk wordt voorkomen. 1 . Vermijd gevaarlijke omgevingsomstandigheden – Gebruik elektrische apparaten niet op locatie waar veel vocht is of water is. 2 . Niet in de regen gebruiken. 3 . Houd kinderen op afstand – Alle bezoekers moet op enige afstand van het werkgebied worden gehouden. 4 . Draag de juiste kleding – Draag geen loszittende kleding of sieraden. Zij kunnen in bewegende onderdelen vast komen te zitten. Gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen wanneer u buitenshuis werkt. Draag beschermende haarbedekking als u lang haar hebt. 5 . Draag een veiligheidsbril – Draag altijd bedekking van uw gezicht of een stofmasker als bij het werken veel stof vrijkomt. 6 . Gebruik het juiste apparaat – Gebruik het apparaat niet voor een andere taak dan waarvoor het is bedoeld. 7 . Grijp niet in de onbedekte messen of snijranden wanneer u het apparaat oppakt of vasthoudt. 8 . Gebruik het apparaat met beleid – het werkt beter en het risico van persoonlijk letsel is kleiner wanneer u het apparaat laat werken op de snelheid waarvoor het is ontworpen. 9 . Reik niet buiten uw macht – Blijf te allen tijde stevig in evenwicht en met beide voeten op de grond staan. 10 . Blijf alert – Let goed op wat u doet. Gebruik uw gezond verstand. Werk niet met het gereedschap wanneer u moe bent. 11 . Maak het apparaat stroomloos – Haal de accu uit het apparaat wanneer u het apparaat niet gebruikt, voordat u onderhoud uitvoert, wanneer u accessoires wisselt, zoals messen, en dergelijke. 12 . Berg apparaten die u niet gebruikt binnenshuis op – Berg het apparaat, wanneer u het niet gebruikt, op een droge, goed geventileerde plaats op, hoog of in een afgesloten ruimte - buiten het bereik van kinderen. 13 . Onderhoud het apparaat zorgvuldig – Houd snijvlakken scherp en schoon voor de beste prestaties en om het risico van letsel te beperken. Volg de instructies voor smering en voor het verwisselen van accessoires.111 nEDERLanDs Controleer de stroomvoorziening van gereedschap regelmatig. Als er sprake is van beschadiging, moet u het gereedschap laten repareren door een geautoriseerd servicecentrum. Houd de handvatten droog, schoon en vrij van olie en vet. 14 . Controleer beschadigde onderdelen – Voordat u het apparaat weer gebruikt moet een beschermkap of een ander onderdeel dat is beschadigd, zorgvuldig worden geïnspecteerd om te bepalen of het goed zal werken en de bedoelde functie zal uitvoeren. Controleer de uitlijning van bewegende onderdelen, het vastlopen van bewegende onderdelen, breuk van onderdelen, de montage en andere omstandigheden die van invloed kunnen zijn op de werking. Een beschermkap of een ander onderdeel dat beschadigd is, moet op juiste wijze worden gerepareerd of vervangen door een geautoriseerd servicecentrum, tenzij in deze handleiding anders is vermeld.

WAARSCHUWING - Werk niet met dit apparaat in de buurt van elektriciteitsleidingen. Het apparaat is niet ontworpen voor beveiliging tegen elektrische schok in het geval van contact met elektrische leidingen boven uw hoofd. Raadpleeg lokale voorschriften voor veilige afstand tot elektriciteitsdraden boven uw hoofd en zorg ervoor dat de werkstand veilig is en stevig vergrendeld voordat u de kettingzaag/snoeischaar op de verlengde stang gaat gebruiken.

• Houd alle lichaamsdelen weg bij de zaagketting. Verwijder geen geknipt materiaal en houd geen te knippen materiaal vast wanneer de messen in beweging zijn. Controleer dat de schakelaar in de uit-stand staat wanneer u vastgeklemd materiaal weghaalt. Na uitschakeling duurt het nog even tot de messen stilstaan. Een moment van onoplettendheid bij het gebruik van de zaag kan leiden tot ernstige verwondingen.

• Houd de zaag bij de handgreep vast terwijl zaagketting stilstaat. Plaats altijd de kap over de zaagketting wanneer u het gereedschap vervoert of opbergt. Een goede behandeling van de zaag zal de mogelijkheid van persoonlijk letsel door de zaagketting doen afnemen.

• Houd het elektrisch gereedschap uitsluitend vast bij de geïsoleerde handgrepen, omdat het zaagblad verborgen bedrading kan raken. Als een draad onder spanning met een zaagketting wordt geraakt, kunnen onafgeschermde metalen onderdelen van het gereedschap onder spanning komen te staan en kunt u een elektrische schok krijgen.

• Gebruik de zaag niet onder slechte weersomstandigheden, vooral niet wanneer er onweer dreigt. U loopt dan minder het risico door de bliksem te worden getroffen.

• Bedien de zaag op de verlengde stang altijd met twee handen. Houd de zaag met verlengstuk altijd met beide handen vast zodat u niet de controle kunt verliezen. Draag altijd een beschermend hoofddeksel wanneer u boven uw hoofd met de zaag werkt. Er kunnen takken op uw hoofd vallen en die kunnen u ernstig verwonden. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING: Bepaald stof bevat chemicaliën die naar in de staat Californië bekend is kanker, geboortegebreken of andere schade aan de voortplantingsorganen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• samengestelde stoffen in kunstmest,

• samengestelde stoffen in insecticiden, onkruid- en ongediertebestrijdingsmiddelen,

• arseen en chroom uit chemisch behandeld timmerhout. U kunt uw blootstelling aan deze chemicaliën beperken door goedgekeurde veiligheidsapparatuur te dragen, zoals stofmaskers die speciaal zijn ontworpen voor het filteren van microscopische deeltjes.

• Vermijd langdurig contact met stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde delen met zeep en water. Wanneer u stof in uw mond, neus, ogen of op uw huid laat komen, kan dat de opname van schadelijke chemicaliën bevorderen.

WAARSCHUWING: Gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstige en permanente beschadiging van de luchtwegen en ander letsel kan veroorzaken. Gebruik altijd goedgekeurde bescherming van de luchtwegen die geschikt is voor de blootstelling aan stof. Leid stof weg van gezicht en lichaam.

VOORZICHTIG: Draag tijdens gebruik de juiste gehoorbescherming. Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden tot gehoorbeschadiging. Vóór u met de zaag op stok aan het werk gaat

• Om veilig te kunnen werken moet u alle instructies lezen en begrijpen, voor u de zaag op stok gaat gebruiken. Volg alle veiligheidsinstructies op. Als u nalaat alle veiligheidsinstructies die hieronder worden vermeld, op te volgen, kan dat ernstig persoonlijk letsel tot gevolg hebben.

• Kijk wat u doet. Gebruik uw gezond verstand. Gebruik de zaag op stok niet wanneer u moe bent.

• Zaag met de zaag op stok uitsluitend takken van bomen. Gebruik de zaag niet voor doeleinden waarvoor deze niet is bedoeld. Niet gebruiken voor het zagen van andere items.

• Alleen volwassenen die goed zijn geïnstrueerd, mogen de zaag op stok gebruiken. Laat nooit kinderen ermee werken.

• Laat niet kinderen of niet-geïnstrueerde volwassenen dit apparaat gebruiken.

• Draag de volgende veiligheidsvoorzieningen wanneer u met de zaag op stok werkt: - handschoenen van zware kwaliteit112 nEDERLanDs - veiligheidsschoenen met stalen neuzen en antislip-zolen - veiligheidsbril of een gezichtsscherm - een veiligheidshelm - oorkappen of oordopjes - masker voor uw gezicht of een stofmasker (als u werkt in een stoffige omgeving)

• Draag een lange broek en schoenen van zware kwaliteit. Draag geen losse kleding, korte broek, welke sieraden dan ook, en loop niet op blote voeten.

• Zet lang haar tot boven de schouders vast zodat het niet in bewegende delen vast kan komen te zitten.

• Zorg voor het zagen altijd voor het volgende: - ruim de werkplek op - stevige ondergrond om te staan - een weg om vallende taken te ontwijken

• Inspecteer de boom voor u gaat snoeien. Houd er rekening mee dat takken vrij op de grond moeten kunnen vallen.

• Zaag met de zaag op stok geen jonge bomen om. Wanneer u met de zaag op stok werkt

GEVAAR: Beperk het risico van een elektrische schok, gebruik de zaag niet op natte oppervlakken. Stel het apparaat niet bloot aan regen. Berg het binnenshuis op.

GEVAAR: Vermijd onbedoeld starten – draag het apparaat niet met een vinger op de schakelaar, terwijl de accu in het apparaat zit. Schakel het apparaat vooral uit wanneer u de accu plaatst.

• Blijf alert. Gebruik uw gezond verstand terwijl u met het apparaat werkt.

• Houd uw werkomgeving schoon en opgeruimd. Wanneer werkplekken rommelig zijn, kan dat verwondingen tot gevolg hebben.

• Neem altijd de accu uit de zaag wanneer u klaar bent met zagen of wanneer u de zaag onbeheerd achterlaat.

• Houd kinderen, dieren en omstanders op een afstand van tenminste 15 m van de zaag op stok. Alleen de gebruiker van de zaag mag in het werkgebied zijn.

• Zaag met de zaag op stok geen bomen om.

• Grijp niet in de onbedekte zaagketting wanneer de zaag op stok oppakt of vasthoudt.

• Pak de zaag stevig vast - met één hand op de stok en de andere hand op de handgreep.

• Houd uw vinger weg van de Aan/Uit-schakelaar tot u zo ver bent dat u gaat zagen.

• Controleer, voordat u zaag op stok start, dat de ketting niet iets raakt.

• Houd alle delen van uw lichaam weg bij de ketting wanneer de zaag werkt.

• Duw en trek niet aan de zaag op stok tijdens het zagen. Oefen lichte druk uit. Het gereedschap werkt beter en veiliger als u het binnen het aangegeven capaciteitsbereik gebruikt.

• Draag de zaag van de ene plaats naar de andere:

• zonder dat de accu in het apparaat zit,

• met uw vingers van/weg van de Aan/Uit-schakelaar,

• door de stok vast te houden op het evenwichtspunt, met het zwaard en de ketting naar achteren gericht en de schede bevestigd.

• Zaag geen kleine struiken en jonge bomen met de zaag op stok. Dun materiaal kan worden gepakt door de ketting en naar uw toe worden gezwiept. Dit kan u ook uit evenwicht brengen.

• Werk niet met het apparaat bij slecht licht.

• Blijf stevig en in evenwicht staan. Reik niet buiten uw macht. Wanneer u buiten uw macht werkt kan dat tot gevolg hebben dat u uw evenwicht verliest of hete oppervlakken raakt.

• Houd alle lichaamsdelen weg bij de bewegende onderdelen.

• Gebruik onder geen enkele voorwaarde een hulpstuk of accessoire op dit product dat niet bij het product is geleverd, of niet in deze instructiehandleiding is aangeduid als geschikt voor gebruik met dit product.

• Inspecteer de zaag voor ieder gebruik en nadat u het apparaat hebt gestoten of laten vallen. Controleer dat er niet een beschadiging van enig belang is. Werk niet met de zaag op stok: - terwijl u onder invloed bent van alcohol, medicijnen of drugs. - in de regen of op vochtige of natte plekken. - waar zeer onbrandbare vloeistoffen of gassen aanwezig zijn. - als zaag op stok is beschadigd, niet goed is afgesteld of niet volledig en stevig in elkaar is gezet. - als de Aan/Uit-schakelaar niet goed werkt. De ketting moet tot stilstand komen wanneer u de Aan/Uit- schakelaar loslaat. Laat een niet goed functionerende schakelaar vervangen in een erkend servicecentrum. Zie Accessoires onder Onderhoud. - terwijl u haast hebt. - in een boom of op een ladder. - op een antenne-installatie, een emmer of op een stelling. - bij harde wind of stormachtig weer.

GEVAAR: Gevaar voor elektrische schok. Ernstig letsel of een ongeval met dodelijke afloop door elektrocutie als elektriciteitsleidingen worden geraakt. Nooit bij bronnen van elektriciteit, draden of elektriciteitsleidingen gebruiken.

WAARSCHUWING: Lees en begrijp de gebruikershandleiding voor aanwijzingen voor veilig gebruik. Draag een gezichtsscherm (en/of veiligheidsbril) en een helm zodat u bent beschermd tegen vallende takken. Houd altijd het werkgebied en een uitweg vrij, en houd rekening met de locatie van takken en twijgen ter voorkoming van vallende takken en vallend materiaal. Houd omstanders op een afstand van 15 m wanneer u met de zaag werkt. Beperk het risico van een elektrische schok, gebruik de zaag niet op natte oppervlakken. Stel het apparaat niet bloot aan regen. Berg het gereedschap binnenshuis op.113 nEDERLanDs

• Bescherm uzelf tegen vallende takken, ga niet vlak onder de tak staan die u afzaagt. Dit unit mag niet onder een hoek van meer dan 60° worden gehouden vanaf grondniveau.

• Houd de handgrepen droog, schoon en vrij van olie.

• Controleer voor u de unit start dat de zaagketting niet ergens aanloopt.

• Denk er vooral aan dat u de unit pas mag neerzetten wanneer de zaagketting tot stilstand is gekomen. Service

• Onderhoud aan gereedschap moet uitsluitend door gekwalificeerd onderhoudspersoneel worden uitgevoerd. Reparaties, service of onderhoud die door niet-gekwalificeerd personeel worden uitgevoerd zouden een risico van letsel kunnen geven. Raadpleeg het gedeelte Onderhoud van deze handleiding.

• Gebruik, wanneer u onderhoud aan gereedschap verricht, uitsluitend identieke vervangende onderdelen. Volg de instructies in het gedeelte Onderhoud van deze handleiding. Gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van onderhoudsinstructies kan een risico van elektrische schok of letsel doen ontstaan. Wees op uw hoede voor terugslag

WAARSCHUWING: Er kan TERUGSLAG optreden wanneer de punt van het zwaard op een voorwerp stoot of het hout terugveert en de zaagketting in de zaagsnede klem komt te zitten. Als de punt een voorwerp raakt, kan het zwaard zeer plotseling omhoog en naar achter slaan in de richting van de gebruiker. Wanneer de zaagketting aan de bovenzijde van het zwaard klem komt te zitten, kan het zwaard snel achterwaarts in de richting van deur gebruiken worden geduwd. Elk van deze reacties kan u de controle over de kettingzaag doen verliezen en ernstig lichamelijk letsel tot gevolg hebben.

• Houd de stok van de zaag in een stevige greep. Houd de zaag stevig met beide handen vast wanneer de motor loopt. Houd de zaag in een stevige greep met uw duimen en vingers rond de handgreep van de zaag en de stok.

• Reik niet buiten uw macht.

• Blijf te allen tijde stevig in evenwicht en met beide voeten op de grond staan.

• Laat niet de neus van het zwaard in contact komen met een houtblok, een tak, de grond of een ander obstakel.

• Schuif de handgreep van de zaag stok niet hoger uit dan schouderhoogte.

• Gebruik voorzieningen zoals een ketting met geringe terugslag en een remsysteem voor het zwaard en een speciaal zwaard, zodat er minder risico van terugslag is.

• Gebruik uitsluitend door de fabrikant aanbevolen vervangende zwaarden en kettingen of gelijkwaardige producten.

• Laat nooit de bewegende ketting in aanraking komen met een voorwerp op de punt van het zwaard.

• Houd de werkplek vrij van obstakels, zoals andere bomen, takken, stenen, schuttingen, boomstronken, enz. Ruim alle obstakels uit de weg, die de ketting van de zaag kan raken wanneer u bezig bent een blok of tak door te zagen.

• Houd de ketting van de zaag scherp en goed op spanning. Een losse of botte ketting kan de kans op terugslag doen toenemen. Controleer de kettingspanning regelmatig met de motor uit en de accu uitgenomen.

• Zaag uitsluitend met de ketting draaiend op volle snelheid. Als de ketting op een lagere snelheid beweegt, is de kans dat terugslag optreedt een groter.

• Zaag slechts één tak tegelijk.

• Ga zeer voorzichtig te werk wanneer u verder gaat zagen in een eerder gemaakte zaagsnede. Zet de stootrand met punten in het hout en ga pas zagen wanneer de zaagketting op volle snelheid is gekomen.

• Probeer niet invalzaagsneden uit te voeren of gaten te zagen.

• Wees erop bedacht dat takken kunnen verschuiven en dat zich andere krachten kunnen voordoen die de zaagsnede dichtknijpen of het zaagwerk op een andere wijze belemmeren. Veiligheidsvoorzieningen tegen terugslag

WAARSCHUWING: De volgende voorzieningen op de zaag op stok helpen het gevaar van terugslag te beperken; maar dergelijke voorzieningen zullen deze gevaarlijke reactie van het gereedschap niet volledig voorkomen. Vertrouw als gebruiker van de zaag op stok niet uitsluitend op veiligheidsvoorzieningen. U moet alle veiligheidsmaatregelen, instructies en aanwijzingen voor het onderhoud in deze handleiding opvolgen, zodat terugslag en andere krachten die kunnen leiden tot ernstige letsel, zoveel mogelijk kunnen worden vermeden.

• Zwaard voor verminderde terugslag, ontworpen met een kleine radiale punt die de omvang van de gevarenzone voor terugslag verkleint. Een zwaard voor minder terugslag is één van de voorzieningen die naar is gebleken het aantal en de ernst van de gevallen van terugslag aanzienlijk heeft doen afnemen, bij tests op basis van de veiligheidsvereisten voor elektrische kettingzagen.

• Ketting voor verminderde terugslag, ontworpen met een dieptemeter rondom en een beschermkapbevestiging die de kracht van de terugslag afwendt en de zaag geleidelijk in het hout laat dringen. Een ketting voor verminderde terugslag is een ketting die voldoet aan vereisten ten aanzien van terugslag bij tests op een representatieve verzameling kettingzagen. Namen en termen voor een de zaag op stok

• Aandrijfwiel of kettingwiel - Het getande gedeelte dat de zaagketting aandrijft.

• Zwaard - Een stevige structuur met rails die de zaagketting ondersteunt en leidt.

• Schede van het zwaard - Afscherming die over het zwaard wordt geplaatst die aanraking met de tanden voorkomt wanneer de zaag niet wordt gebruikt.114 nEDERLanDs

• Terugslag - De achterwaartse of opwaartse beweging, of beide, van het zwaard, die optreedt wanneer de zaagketting bij de neus van het bovenste gedeelte van het zwaard in contact komt met een voorwerp, zoals een houtblok of tak, of wanneer het hout zich sluit en de zaag in de zaagsnede wordt vastgeknepen.

• Ketting met verminderde terugslag - Een ketting die voldoet aan de vereisten voor terugslag. (bij een test op een representatieve verzameling van kettingzagen.)

• Zwaard voor verminderde terugslag - Een zwaard dat heeft bewezen aanzienlijk minder terugslag te geven.

• Vervangende zaagketting - Een ketting die voldoet aan de vereisten voor minder terugslag bij tests op bepaalde kettingzagen. Mogelijk wordt niet voldaan aan de vereisten bij gebruik op andere zagen.

• Zaagketting - Een rondlopende ketting met zaagtanden die het hout zagen, en die wordt aangedreven door de motor en wordt ondersteund door het zwaard.

• Stootrand met punten (Punt) - De gepunte tand of tanden waarmee gebruiken bij het snoeien de zaag kan laten draaien en tijdens het zagen de zaag op z'n plaats kan houden.

• Schakelaar - Een voorziening door middel waarvan een elektrisch voedingscircuit naar de motor van de kettingzaag tot stand wordt gebracht of wordt onderbroken.

• Schakelaarblokkering - Een beweegbare vergrendeling die ervoor zorgt dat de schakelaar pas wordt bediend wanneer de blokkering is opgeheven.

• Trimmen (Snoeien) - Proces van het van een boom zagen van takken.

• Onderhandse zaagsnede - Een zaagsnede van onderen af naar boven in een houtblok of tak. Dit wordt uitgevoerd in de normale zaagstand en er wordt met de bovenzijde van de zaag gezaagd. Opslag 1 . Berg het gereedschap binnenshuis op. De beste opslagplaats is er een die koel en droog is, afgeschermd van direct zonlicht en overmatige warmte of kou en buiten bereik van kinderen. 2 . Haal altijd wat van de spanning van de ketting af nadat u klaar bent met uw werkzaamheden. De ketting trekt zich samen wanneer deze afkoelt. Als de spanning niet wordt verminderd, kan dat de zaag beschadigen. Laders DeWALT laders hoeven niet te worden afgesteld en zijn zo ontworpen dat zij zeer gemakkelijk in het gebruikzijn. Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of het voltage van de accu overeenkomt met het voltage op het typeplaatje. Zorg er ook voor dat het voltage van uw oplader overeenkomt met dat van uwstroomvoorziening. Uw DeWALT oplader is dubbel geïsoleerd in overeenstemming met EN60335; daarom is geen aardingnodig. Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via het DeWALTservicecentrum. Een verlengsnoer gebruiken U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplader (zie Technische gegevens). De minimale geleidergrootte is 1mm

de maximale lengte is 30m. Als u een haspel gebruikt, dient u het snoer altijd volledig af terollen. Belangrijke veiligheidsinstructies voor alle acculaders BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte batterijladers (raadpleeg Technische gegevens).

• Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accugebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat geen vloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrischeschok.

WAARSCHUWING: Wij adviseren een aardlekschakelaar met een reststroomwaarde van 30mA of minder tegebruiken.

VOORZICHTIG: Gevaar voor brandwonden. Beperk het risico van letsel, laad alleen oplaadbare accu’s op van het merk DeWALT. Andere typen accu’s zouden uit elkaar kunnen springen en persoonlijk letsel en schade kunnenveroorzaken.

VOORZICHTIG: Houd toezicht op kinderen zodat zij niet met het apparaat kunnenspelen. OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgedekte laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen Overige risico’s Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten kunnen sommige overige risico’s niet worden vermeden. Dit zijn:

• Gehoorbeschadiging .

• Risico op persoonlijk letsel door rondvliegendedeeltjes.

• Risico van brandwonden omdat accessoires tijdens het gebruik heetworden.

• Risico van persoonlijk letsel als gevolg van langduriggebruik.

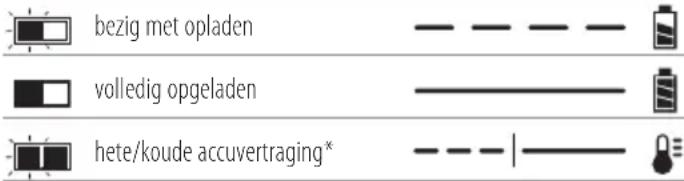

3. Een volledig opgeladen accu wordt aangegeven door het

rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Duw, als u de accu uit de lader wilt nemen, op de accu-vrijgaveknop

op de accu. OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu’s garanderen door de accu’s volledig op te laden voordat u deze voor het eerst in gebruik neemt. Werking van de lader Raadpleeg onderstaande indicatoren voor de laadstatus van de accu. Laadindicaties bezig met opladen volledig opgeladen hete/koude accuvertraging*

• Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure. De geschikte lader(s) laden niet een kapotte accu op. Wanneer er niet een lampje op de lader gaat branden, betekent dat dat de batterij niet goed is. OPMERKING: Dit kan ook betekenen dat er iets mis is met de lader. Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum. Hot/Cold Pack Delay (Vertraging Hete/Koude Accu) Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu- laadstand. Deze functie waarborgt een maximale levensduur van de accu. Een koude accu zal minder snel worden opgeladen dan een warme accu. De accu zal minder snel opladen gedurende de gehele laadcyclus en zal niet op maximumsnelheid gaan opladen, ook niet als de accu warmer wordt. De lader DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader kunnen komen. Elektronisch Beveiligingssysteem XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat ervoor zorgt dat de accu niet te veel wordt geladen, niet te heet wordt of te veel wordt ontladen. Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Als dit gebeurt, zet u de Lithium-ion-accu op de lader, totdat deze volledig geladen is. accu in de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaatreinigen.

• Probeer NIET de accu op te laden met andere laders dan die in deze handleiding worden beschreven. De lader en de accu zijn speciaal voor elkaarontworpen.

• Deze laders zijn niet bedoeld voor een andere toepassing dan het opladen van oplaadbare accu’s van DeWALT. Andere toepassingen kunnen leiden tot het gevaar van brand, elektrische schok ofelektrocutie.

• Stel de lader niet bloot aan regen ofsneeuw.

• U kunt beter niet aan het snoer trekken wanneer u de stekker van de lader uit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van destekker.

• Het is belangrijk dat u het snoer zo plaatst dat niemand erop kan stappen of erover kan struikelen, en het snoer niet op een andere manier kan beschadigen of onder spanning kan komen testaan.

• Gebruik alleen een verlengsnoer als het er werkelijk niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolghebben.

• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt geventileerd door sleuven boven en onder in debehuizing.

• Gebruik de lader niet met een beschadigd snoer of een beschadigde stekker—laat deze onmiddellijkvervangen.

• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de lader naar een erkendservicecentrum.

• Haal de lader niet uit elkaar; breng de lader naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie ofbrand.

• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico isuitgesloten.

• Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accuverwijderd.

• Probeer NOOIT 2 laders op elkaar aan tesluiten.

• De lader is ontworpen voor de 230V stroomvoorziening van een woning. Probeer de lader niet te gebruiken op een andere spanning. Dit geldt niet voor de 12V-lader. Een accu opladen (Afb. [Fig.] B)

1. Steek de lader in een geschikt stopcontact voordat u de

in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat het laadproces is gestart.116 nEDERLanDs

• Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.

• De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

WAARSCHUWING: Gevaar voor brandwonden. Accuvloeistof kan ontvlambaar zijn als deze aan een vonk of vlam wordt blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan ook de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu’s terug naar het servicecentrum zodat ze kunnen worden gerecycled.

WAARSCHUWING: Brandgevaar. Berg de accu niet op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

VOORZICHTIG: Plaats het gereedschap wanneer het niet in gebruik is, op z’n zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Sommige gereedschappen met grote accu’s kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid. Transport

WAARSCHUWING: Brandgevaar. Tijdens het transport kunnen accu’s mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken. OPMERKING: Lithium-ion batterijen mogen niet in gecontroleerde bagage worden gestopt. DeWALT accu’s voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA) , Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu’s zijn getest in Accu Belangrijke veiligheidsinstructies voor alle accu’s Als u vervangende accu’s bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt. De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.

• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.

• Laad de accu’s alleen op in DeWALT-laders.

• Spat NIET met water en dompel de accu niet onder in water of andere vloeistoffen.

• Gebruik of bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur 40 ˚C of meer kan bereiken (bijvoorbeeld in een schuurtje of een metalen loods in de zomer).

• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur exploderen. Als lithium ion accu‘s worden verbrand, komen giftige dampen en materialen vrij. Montage aan de wand Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4mm lang waarvan de schroefkop een diameter heeft van of 7–9mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven. Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. Neem, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.117 NEDERLANDS overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria. In de meeste gevallen zal bij de verzending van een DeWALT- accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu’s wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DeWALT in verband met complicaties met de voorschriften, lithium-ion-accu’s niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu’s (combo-sets) kunnen naar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh. Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie. De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften. De FLEXVOLT

-accu heeft twee standen: Gebruiks- en Transport-. Stand: Wanneer de FLEXVOLT

-accu op zichzelf staat of in een DeWALT 18V-product zit, werkt de accu als een 18V-accu. Wanneer de FLEXVOLT

-accu in een 54V- of een 108V-product (twee 54V-accu’s) zit, werkt de accu als een 54V-accu. Transport-stand: Wanneer de kap op de FLEXVOLT

-accu is bevestigd, staat de accu in de transport-stand. Houd de kap op de accu bij verzending. In de Transport-stand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3 accu’s ontstaan met een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu’s met een lagere Wattuur- classificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu’s met een hogere Wattuur-capaciteit. Voorbeeld, de transport Wh waarde kan 3x36 Wh aangeven, dit betekend 3 batterijen van elk 36 Wh. De Wh waarde tijdens gebruik kan 108Wh aangeven (1batterij). Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en

droog, uit direct zonlicht en niet in overmatige hitte of Voorbeeld van markering met etiket gebruik en transport koude. Voor optimale accuprestaties en levensduur bergt u accu’s op bij kamertemperatuur als deze niet in gebruik zijn.

2. Wanneer u de accu lange tijd opbergt, kunt u deze voor

optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader. OPMERKING: Accu’s kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen. Labels op de oplader en accu Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan: Lees gebruiksaanwijzing voor gebruik. Zie Technische gegevens voor de oplaadtijd. Niet doorboren met geleidende voorwerpen. Laad geen beschadigde accu‘s op. Niet blootstellen aan water. Zorg dat defecte snoeren onmiddellijk worden vervangen. Uitsluitend opladen tussen 4 ˚C en 40 ˚C. Alleen voor gebruik binnenshuis. Bied de accu als chemisch afval aan en houd rekening met het milieu. Laad DeWALT-accu’s alleen op met de aangewezen DeWALT-laders. Wanneer u andere accu’s dan de aangewezen DeWALT-accu’s oplaadt met een DeWALT-lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties. Gooi de accu niet in het vuur GEBRUIK (zonder transport dop). Voorbeeld: Wh waarde geeft 108 Wh aan (1 batterij van 108 Wh). TRANSPORT (met ingebouwde transport dop). Voorbeeld: Wh waarde geeft 3 x 36 Wh aan (3batterijen van 36 Wh).118 nEDERLanDs Accutype De DCMPS567, werken op een 18-V accu. Deze accu's kunnen worden gebruikt: DCB181, DCB182, DCB183, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Raadpleeg Technische gegevens voor meer informatie. Beschrijving (Afb.A)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolghebben.

Greep van schuimmateriaal

Stok met schroefdraad

Mof met schroefdraad

Haak voor het verwijderen van takken Bedoeld gebruik De zaag op stok is bij uitstek geschikt voor snoeien en voor het zagen van houtblokken van maximaal 203 mm doorsnee. Niet te gebruiken onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen zijn. Deze zaag op stok is professioneel elektrisch gereedschap. Laat niet kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers met dit gereedschap werken. Positie Datumcode (Afb. [Fig.] A) De datumcode

, die ook het jaar van fabricage bevat, is binnen in de behuizinggeprint. Voorbeeld: 2019 XX XX Jaar van fabricage Inhoud van de verpakking De verpakking bevat: 1 Zaag op stok 1 Schouderriem 1 Li-Ion-accu (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modellen) 2 Li-Ion-accu’s (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modellen) 3 Li-Ion-accu’s (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modellen) 1 Gebruiksaanwijzing OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. B-modellen zijn voorzien van een Bluetooth®-accu. OPMERkInG: Het merkteken met het woord Bluetooth® en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijke merktekens door is onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaren.

• Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens hettransport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuurgebruikt. Snijgevaar. Houd uw vingers weg bij sleuf. Draag beschermend schoeisel. Draairichting van de zaagketting. Elektrocutiegevaar. Blijf minimaal 10 meter uit de buurt van bovengrondse leidingen. Schakel het gereedschap uit. Neem, voordat u onderhoud aan het gereedschap uitvoert, de accu uit het gereedschap. Richtlijn 2000/14/EC Gegarandeerd geluidsvermogen. Houd omstanders op afstand. Houd omstanders op afstand. Markering op het gereedschap De volgende pictogrammen staan op het gereedschap vermeld: Lees gebruiksaanwijzing voor gebruik. Draag oogbescherming. Draag gehoorbescherming. Laat het gereedschap niet in de regen liggen. Draag bescherming van uw hoofd. Draag beschermende handschoenen.119 nEDERLanDs De zaagketting plaatsen en verwijderen (Afb. A, C–E)

WAARSCHUWING: Scherp bewegend blad. Voorkom dat de kettingzaag per ongeluk wordt ingeschakeld, haal vooral de accu uit de handgreep voordat u de volgende werkzaamheden uitvoert. Als u dat niet doet, kan dat tot ernstig letsel leiden.

VOORZICHTIG: Scherp bewegend blad. Draag altijd veiligheidshandschoenen bij het plaatsen of verwijderen van de ketting. De ketting is scherp en kan u ook verwonden wanneer het gereedschap is uitgeschakeld.

1. Plaats de zaag op stok op een stevige ondergrond. Draai de

naar links met de meegeleverde inbussleutel

2. Verwijder de tandwielkap

en de inbusschroeven.

verwijderen door de schroef

aan de voorzijde van de behuizing te draaien met het platte uiteinde van de steeksleutel dat een schroevendraaier is. Draai de schroef naar links zodat het zwaard

terugwijkt en de spanning op de ketting afneemt en de ketting kan worden verwijderd.

4. Neem de versleten zaagketting uit de groef in het zwaard.

5. Klap het zwaard om.

6. Als u de zaagketting weer wilt plaatsen moet u controleren

dat de sleuf in het zwaard over de locatiepennen

geplaatst zoals wordt getoond in Afb. E en dat het gat onder de sleuf zich over de afstelpen bevindt.

7. Plaats de nieuwe ketting in de groef van het zwaard en om

het tandwiel. Controleer dat de zaagtanden in de juiste richting wijzen door de plaatsing te vergelijken met de grafische afbeelding op de behuizing of het zwaard.

8. Draai de schroef aan de voorzijde van de behuizing naar

rechts zodat de spanning van de ketting toeneemt.

9. Plaats de tandwielkap, balkklem en de inbusschroeven.

10. Volg de instructies in het gedeelte Spanning van de ketting

afstellen. Spanning van de ketting afstellen (Afb. A, D, F, G)

1. Controleer met de zaag op stok nog steeds op een vlak

en stevig oppervlak de spanning van de zaagketting

De ketting is goed op spanning wanneer de zaagketting terugveert wanneer u de ketting licht met uw wijsvinger en duim 3 mm wegtrekt van het zwaard

, zoals wordt getoond in Afbeelding F. De ketting mag niet aan de onderzijde van het zwaard “doorzakken”, zoals wordt getoond in Afbeelding G.

2. U kunt de spanning van de zaagketting afstellen door de

aan de voorzijde van de behuizing met het platte uiteinde van de steeksleutel dat een schroevendraaier is.

• Jonge kinderen en personen met een zwakke gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Laat nooit kinderen alleen met dit product. De accu in het gereedschap plaatsen en de accu uit het gereedschap nemen (Afb. B) NB: Zorg ervoor dat de accu 1 geheel is opgeladen. De accu in de handgreep van het gereedschap plaatsen

1. Houd de accu 1 tegenover de rails in de handgreep (Afb. B)

van het gereedschap.

2. Schuif de accu in de handgreep tot deze stevig vastzit en let

er vooral op dat u de accu hoort vastklikken. De accu uit het gereedschap halen

1. Druk op de accu-vrijgaveknop 24 en trek de accu stevig uit

de handgreep van het gereedschap.

2. Zet de accu in de lader zoals wordt beschreven in het

ladergedeelte van deze handleiding. Accu's met vermogenmeter (Afb. B) Er zijn DeWALT-accu's met een vermogenmeter en deze bestaat uit drie groene LED-lampjes die een aanduiding geven van de hoeveelheid lading die de accu nog heeft. U kunt de vermogenmeter activeren door de knop 27 van de vermogenmeter ingedrukt te houden. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau ligt, gaat de vermogenmeter niet branden en moet de accu worden opgeladen. NB: De accumeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken.

4. Stel de zaagketting niet te strak af. Dit leidt tot overmatige

slijtage en beperkt de levensduur van het zwaard en de zaagketting. Bij een te hoge spanning van de ketting kunt u ook minder zaagsneden uitvoeren per lading van de accu.

5. Zet, wanneer de spanning van de zaagketting eenmaal

goed is, de inbusschroeven

6. Wanneer de ketting nieuw is, moet u de spanning tijdens

de eerste 2 gebruiksuren vaak controleren (nadat u de accu hebt losgehaald), omdat er wat rek in een nieuwe ketting zit. NB: De spanning van de zaagketting moet regelmatig worden afgesteld. Zaagketting en zwaard smeren (Afb. H) Systeem voor automatische smering Deze zaag op stok is voorzien van een systeem voor automatische smering waarmee de zaagketting en het zwaard doorlopend worden gesmeerd. De aanwijzer voor het olieniveau

toont het olieniveau in de kettingzaag. Als het olieniveau tot op minder dan een vierde gedeelte is gedaald, neem dan de accu uit de zaag en vul olie van het juiste type bij. NB: Laat de olietank altijd leeglopen wanneer u klaar bent met zagen. NB: Gebruik voor het zwaard en de ketting olie van hoge kwaliteit zodat de ketting en het zwaard goed worden gesmeerd. Eventueel kan als tijdelijke vervanging een niet- detergente SAE30 motorolie worden gebruikt. Wanneer u bomen snoeit kunt u voor de smering van het zwaard en de ketting het beste een olie op plantaardige basis gebruiken. Minerale olie wordt niet aanbevolen om deze schade aan bomen kan veroorzaken. Gebruik nooit afvalolie of heel dikke olie. Zij kunnen de zaag beschadigen. Het oliereservoir vullen

• Verwijder de oliedop

en vul het reservoir met de aanbevolen olie voor zwaard en ketting, tot het olieniveau de bovenzijde van de aanwijzer

van het olieniveau heeft bereikt.

• Plaats de oliedop terug.

• Schakel de kettingzaag zo nu en dan uit en controleer de aanwijzer van het olieniveau, zodat u zeker weet dat het zwaard en de ketting goed worden gesmeerd. De zaag op stok vervoeren (Afb. A) Neem altijd de accu

uit de handgreep en dek het zaagketting

(Afbeelding M), wanneer u de zaag op stok vervoert. De zaagkop samenvoegen met de handgreep (Afb. I – L)

WAARSCHUWING: Scherp bewegend blad. Voorkom dat het apparaat onbedoeld in werking wordt gesteld, zorg ervoor dat de accu is verwijderd en de schede op de ketting is geplaatst voordat u de volgende handelingen uitvoert. Als u dat niet doet, kan dat tot ernstig letsel leiden. De drie gedeelten die samen de zaag op stok vormen kunnen maar op een manier worden samengevoegd zodat de juiste montage is gegarandeerd. Als het monteren niet gemakkelijk verloopt, gebruik dan geen geweld. Door de handgreep

te combineren met de zaagkop

ontstaat een zaag op stok die ongeveer 1,8 m lang is, zoals wordt getoond in Afb. I. De handgreep op de zaagkop bevestigen:

aan de buitenzijde van het koppelstuk van de handgreep (1) tegenover de uitstekende rand

aan de binnenzijde van het koppelstuk van de zaagkop

. Zie Afb. J. Duw de twee gedeelten volledig samen. Zie Afb.K.

2. Schuif de mof met schroefdraad

zover mogelijk omlaag op de zaagkop en draai de mof naar rechts tot deze stopt en het schroefdraad volledig bedekt, zoals wordt getoond in Afb. L.

WAARSCHUWING: Controleer altijd goed dat de mof volledig op de kop is gedraaid en dat de rode kleur van het schroefdraad niet meer zichtbaar is. Wanneer de mof niet geheel op de kop is gedraaid dan kan dat ertoe leiden dat de constructie los raakt en een gevaarlijke toestand ontstaat. Controleer de verbindingen regelmatig zodat u zeker weet dat niet de rode kleur van het schroefdraad zichtbaar is. Het middelste verlengstuk samenvoegen met de zaagkop en de handgreep (Afb. A, M) Door het middelste verlengstuk

toe te voegen aan de handgreep

ontstaat een zaag op stok die ongeveer 2,7 m lang is, zoals wordt getoond in Afb. M. Raadpleeg Zaagkop samenvoegen met handgreep voor aanwijzingen over hoe u het middelste verlengstuk op de handgreep en de zaagkop kunt bevestigen.

WAARSCHUWING: Controleer altijd goed dat de mof volledig op de kop is gedraaid en dat de rode kleur van het schroefdraad niet meer zichtbaar is. Wanneer de mof niet geheel op de kop is gedraaid dan kan dat ertoe leiden dat de constructie los raakt en een gevaarlijke toestand ontstaat. Controleer de verbindingen regelmatig zodat u zeker weet dat niet de rode kleur van het schroefdraad zichtbaar is. DEMONTAGE

WAARSCHUWING: Beperk het gevaar van ernstig persoonlijk letsel: schakel de unit uit en neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanneer de unit per ongeluk wordt gestart, kan dat leiden tot letsel. De zaagkop losmaken (Afb. N)

WAARSCHUWING: Scherp bewegend blad. Voorkom dat het apparaat onbedoeld in werking wordt gesteld, zorg ervoor dat de accu is verwijderd en de schede op de ketting is geplaatst voordat u de volgende handelingen uitvoert. Als u dat niet doet, kan dat tot ernstig letsel leiden. Wanneer u de constructie die monteert, of dat nu gaat om de instructie in tweeën of in drieën, moet je altijd eerst de zaagkop

losmaken. U kunt dit doen door de handgreep

op de grond te laten rusten en het midden van de zaagkop met een hand121 nEDERLanDs vast te pakken, zoals wordt getoond in Afb. N. Draai met uw andere hand de mof met schroefdraad los en trek vervolgens de twee helften van elkaar. Herhaal deze procedure als het middelste verlengstuk ook is bevestigd. De schouderriem bevestigen en afstellen (Afb. O) De zaag op stok wordt geleverd met een verstelbare schouderriem.

van de schouderriem op het bevestigingspunt van de riem

, zoals wordt getoond in Afb. O.

2. Stel de riem af zodat deze stevig over uw schouder past.

BEDIENING Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijndevoorschriften.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken. Juiste handpositie (Afb. P)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, plaats Altijd uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, houd het gereedschap altijd stevig vast, zodat u bent voorbereid op een plotselinge terugslag. Voor een juiste positie van de handen zet u één hand op de hoofdhandgreep

en één hand op de handgreep

van schuimmateriaal. De zaag op stok bedienen (Afb. A)

WAARSCHUWING: Lees alle instructies en zorg ervoor dat u deze begrijpt. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

VOORZICHTIG: Haal altijd wat van de spanning van de ketting af nadat u klaar bent met uw werkzaamheden. De ketting trekt zich samen wanneer deze afkoelt. Als de spanning niet wordt verminderd, kan dat de zaag op stok beschadigen. BELANGRIJK: Werk nooit met een zaag op stok die is beschadigd of niet goed is afgesteld of niet volledig en stevig in elkaar is gezet. Let erop dat de zaagketting

tot stilstand komt wanneer u de aan/uit-schakelaar loslaat. Stel nooit het zwaard

of de zaagketting af wanneer de motor loopt of de accu is bevestigd. Knippen/snoeien met de zaag op stok

• Ga nooit direct onder de tak staan die u doorzaagt. Ga altijd buiten de baan van vallende takken staan.

• Draag altijd bescherming van hoofd, ogen, voeten en lichaam. Wanneer u bescherming van het lichaam draagt helpt dat het risico van letsel te voorkomen wanneer u met dit apparaat werkt.

• Sta nooit op een ladder of een ander instabiele steun wanneer u de zaagpopstok gebruikt. Vermijd altijd iedere positie waarin u uw evenwicht kunt verliezen en ernstig letsel kunt veroorzaken.

• Houd andere personen op een afstand van ten minste 15 m van het gereedschap. Als u wordt afgeleid, kan dat u de controle over het gereedschap doen verliezen.

• Elektrocutiegevaar. Voorkom een elektrische schok, werk niet op een afstand van minder dan 15 m van elektrische leidingen boven uw hoofd. Controleer de omgeving altijd op verborgen elektrische leidingen.

• Schuif de handgreep met de schakelaar van de zaagstok niet uit tot boven schouderhoogte. Aan/uit-schakelaar (Afb. Q) Zorg er altijd voor dat u stevig staat en pak de zaag stevig met beide handen vast met de duim en de vingers om de handgreep. Schakel het gereedschap in (ON) door de vergrendelingsknop

terug te trekken met uw duim en vervolgens de aan/uit-schakelaar

met uw vingers in te knijpen, zoals wordt getoond in Afb. Q. (Wanneer het gereedschap eenmaal loopt, kunt u de vergrendelingsknop loslaten). U schakelt het gereedschap uit (OFF) door de aan/uit- schakelaar los te laten. Haak voor het verwijderen van takken (Afb.

VOORZICHTIG: De haak voor het verwijderen van takken is niet een riemhaak. Bij de zaag op stok wordt een haak voor het verwijderen van takken

geleverd waarmee u kleine tot middelgrote gesnoeide takken kunt verwijderen. Snoeien met de zaag op stok (Afb. A, P, R)

WAARSCHUWING: Laat het gereedschap op zijn eigen snelheid werken. Overbelast het niet

WAARSCHUWING: Wees bij het snoeien van bomen op uw hoede voor terugslag, omdat dat ernstig letsel mogelijk met dodelijke afloop tot gevolg kan hebben. Voorkom het risico van terugslag, zie Wees op uw hoede voor terugslag. Reik niet buiten uw macht. Zorg ervoor dat u stevig staat. Zet uw voeten uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten.

1. Pak de zaag op stok met beide handen vast, Zoals wordt

getoond in Afb. P. Pak de stok stevig vast. Duim en vingers met om de handgreep van de zaag op stok en de stok122 nEDERLanDs liggen. Houd uw vingers weg bij de uitstortopening

voor zaagsel, als getoond in Afb. R.

2. Werk nooit met de kettingzaag terwijl u in een boom of

in een ongemakkelijke positie zit of op een ladder of een instabiel oppervlak staat. U kunt dan de controle over de zaag op stok verliezen en dat kan ernstig letsel tot gevolg hebben.

3. Volg de aanwijzingen hieronder voor het snoeien van een

boom. a. Laat het gereedschap op volle snelheid draaien voordat u een zaagsnede gaat maken. Plaats, wanneer u begint met het maken van een zaagsnede, de ingeschakelde zaagketting

tegen de tak. Houd zaag stevig op zijn plaats zodat terugslaan of zijwaarts bewegen van zaag op stok wordt voorkomen. b. Leid de zaag op stok door iichte druk uit te oefenen. Maak de eerste zaagsnede op 152mm vanaf de stam aan de onderzijde van de tak. Maak deze zaagsnede met de bovenzijde van het zwaard

. Zaag tot op 1/3 door de tak. Maak vervolgens de definitieve zaagsnede van boven af. Probeert u dikke takken van onderaf door te zagen, dan zal de tak misschien de zaagsneden sluiten en de zaagketting in de zaagsnede vastklemmen. Probeert u dikke takken van boven af door te zagen, zonder een ondiepe zaagsnede aan de onderzijde, zal de tak misschien splinteren. Duw en trek niet aan de zaag op stok tijdens het zagen. De motor zal overbelast raken en kan dan doorbranden. Het gereedschap werkt beter en veiliger als u het binnen het aangegeven capaciteitsbereik gebruikt. c. Haal de zaag op stok uit de zaagsnede terwijl de zaag nog op volle snelheid draait. Schakel de zaag uit door de aan/uit-schakelaar

los te laten. Denk er vooral aan dat u de zaag pas mag neerzetten wanneer de zaagketting tot stilstand is gekomen. Scherpte van zaagketting

VOORZICHTIG: Scherpe ketting. Draag altijd veiligheidshandschoenen bij het hanteren van de ketting. De ketting is scherp en kan u ook verwonden wanneer het gereedschap is uitgeschakeld. BELanGRIJk: De zaagtanden worden onmiddellijk bot wanneer ze tijdens het zagen de grond, stenen, metselwerk of een spijker raken. Voor optimale prestaties van de kettingzaag is het belangrijk dat u de tanden van de zaagketting scherp houdt. U kunt de ketting laten slijpen bij het DeWALT-servicecentrum bij u in de buurt. nB: Iedere keer dat de zaagketting wordt geslepen, gaat iets van de goede terugslageigenschappen verloren en moet u extra voorzichtig zijn. Aanbevolen wordt de zaagketting niet meer dan vier keer te slijpen. ONDERHOUD Uw elektrisch gereedschap is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatige reiniging.

WAARSCHUWING: Beperk het gevaar op ernstig persoonlijk letsel tot een minimum: zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanneer de decoupeerzaag per ongeluk wordt gestart, kan dat leiden tot letsel. Aan de lader en de accu kan geen onderhoud worden verricht. Wanneer u de zaag regelmatig onderhoudt, kunt u deze lang gebruiken. Het is belangrijk dat u steeds na 10 minuten werken met het gereedschap de accu uitneemt (houd er rekening mee dat de ketting en het zwaard heet kunnen zijn!), het zwaard en de ketting controleert op de juiste spanning en smering aanbrengt, zie Spanning van de ketting afstellen en Ketting smeren. Smering Uw elektrische gereedschap heeft geen aanvullende smeringnodig. Reiniging

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedureuitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in eenvloeistof.123 nEDERLanDs

Ga voor assistentie bij uw product na onze website, www.dewalt.com, maar u een lijst van servicecentra vindt. PROBLEEM MOGELIJkE OORZaak OPLOssInG Unit start niet. De accu is niet goed geplaatst. Controleer de Plaatsing van de accu. De accu is niet opgeladen. Controleer de laadvereisten voor de accu. Vergrendelingsknop niet in werking gezet. Trek de vergrendelingsknop terug/bedien de aan/uit-schakelaar. De verbindingen van de stok zijn niet goed vastgezet. Raadpleeg De zaagkop en de handgreep samenvoegen. De accu laadt niet op. De accu is goed in de lader geplaatst. Plaats de accu in de lader, zodat de LED gaat branden. De stekker van de lader zit niet in het stopcontact. Steek de stekker van de lader in een stopcontact waar spanning op staat. Raadpleeg Een accu opladen voor meer informatie. De luchttemperatuur van de omgeving is te hoog of te laag. Plaats de accu in een omgeving met een luchttemperatuur tussen 4,5°C en 40°C. Zwaard / ketting te warm geworden. Ketting te strak. Raadpleeg Spanning van de ketting afstellen. Smering nodig. Raadpleeg Ketting smeren. Ketting is te los. Spanning van de ketting niet goed ingesteld. Raadpleeg Spanning van de ketting afstellen. Zaagsneden van slechte kwaliteit. Spanning van de ketting niet goed ingesteld. Raadpleeg Spanning van de ketting afstellen. Opmerking: Overmatige spanning van de ketting leidt tot overmatige slijtage en vermindering van de levensduur van het zwaard en de ketting. Smeer de ketting na elke 10 minuten gebruik. Ketting moet worden vervangen. Raadpleeg hoofdstuk Zaagketting plaatsen en verwijderen. Gereedschap loopt wel maar zaagt niet. De ketting is achterstevoren geplaatst. Raadpleeg hoofdstuk Zaagketting plaatsen en verwijderen. Reserveonderdelen voor de ketting en het zwaard zijn verkrijgbaar bij het DeWALT-servicecentrum bij u in de buurt.

• Voor vervanging van de ketting van de DCMPS567 heeft u service- onderdeelnummer DT20667-QZ nodig. Reserveonderdeel zwaard 20 cm (8"), service- onderdeelnummer DT20668-QZ. Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DeWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DeWALT aanbevolen accessoires met dit product tegebruiken. Neem contact op met uw leverancier voor verdere informatie over de geschikteaccessoires. Bescherming van het milieu Gescheiden inzameling. Producten en batterijen die zijn voorzien van dit symbool, mogen niet bij het normale huishoudelijke afval worden weggegooid. Producten en batterijen bevatten materialen die kunnen worden teruggewonnen en gerecycled, zodat de vraag naar grondstoffen afneemt. Recycle elektrische producten en batterijen volgens de lokale voorschriften. Nadere informatie is beschikbaar op www.2helpU.com. Herlaadbare accu Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die daarvoor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit hetwerktuig.
