DCMPS567 - Aidanleikkurit DEWALT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sahavaunu
Merkki	DEWALT
Malli	DCMPS567
Jännite	18 V DC
Akun tyyppi	Li-Ion (yhteensopiva DEWALT 18 V -akkujen kanssa)
Terälevyn pituus	20 cm
Ketjun maksiminopeus	6,5 m/s
Maksimi leikkauspituus	15 cm
Öljysäiliön tilavuus	115 ml
Paino (ilman akkua)	4 kg
Äänenpainetaso	81,9 dB(A)
Äänitehotaso	92,0 dB(A)
Tärinäarvo	< 2,5 m/s²
Kokonaispituus (ilman jatko-osaa)	1,8 m
Kokonaispituus (jatko-osan kanssa)	2,7 m
Ketjun tyyppi	Matalapalautusketju
Terälevy	Matalapalautusterälevy
Voitelujärjestelmä	Automaattinen
Turvallisuus	Ketjujarru, kytkimen lukitus, suojakotelo
Käyttötarkoitus	Oksien karsinta halkaisijaltaan enintään 203 mm

Usein kysytyt kysymykset - DCMPS567 DEWALT

Kuinka DCMPS567-sahavaunu käynnistetään?

Varmista hyvä asento ja pidä työkalua lujasti molemmin käsin. Käynnistääksesi vedä lukituspainike taaksepäin peukalolla ja paina liipaisinkytkin sormillasi. Vapauta lukituspainike, kun työkalu on käynnissä. Pysäyttääksesi vapauta kytkin.

Kuinka ketjun kireys säädetään?

Akun irrottamisen jälkeen löysää kaksi kuusiokoloruuvia hammaspyörän suojuksessa. Käytä jakoavaimen litteää ruuvimeisseliä kääntääksesi säätöruuvia rungon etuosassa: myötäpäivään kiristää, vastapäivään löysää. Oikea kireys mahdollistaa ketjun irrottamisen noin 3 mm terälevystä keskivoimalla. Kiristä ruuvit säädön jälkeen.

Kuinka öljysäiliö täytetään?

Poista öljytulppa (17) ja kaada laadukasta terälevy- ja ketjuöljyä (esim. kasviöljyä karsintaan), kunnes taso saavuttaa öljyn tasoindikaattorin (25) yläosan. Älä käytä käytettyä öljyä. Aseta tulppa takaisin. Tarkista taso säännöllisesti käytön aikana.

Kuinka ketju asennetaan tai poistetaan?

VAROITUS: Irrota aina akku ja käytä suojakäsineitä. Poistettavaksi: irrota kaksi kuusiokoloruuvia, poista hammaspyörän suojus ja kiristysleuka. Käännä säätöruuvia vastapäivään löysätäksesi ketju, nosta se sitten urasta. Asennusta varten: aseta ketju terälevyn uraan noudattaen ilmoitettua pyörimissuuntaa, säädä sitten kireys. Asenna hammaspyörän suojus ja kiristysleuka takaisin. Katso lisätietoja käyttöohjeesta.

Mitkä ovat tärkeitä turvatoimenpiteitä?

Käytä aina kypärää, suojalaseja, käsineitä, turvakenkiä ja kuulosuojaimia. Pidä ihmiset vähintään 15 m etäisyydellä. Älä koskaan käytä työkalua sateessa tai lähellä sähkölinjoja. Pidä työkalua molemmin käsin, älä kumarru ja varaa perääntymistie. Lue käyttöohje kokonaan ennen käyttöä.

Kuinka sauvan eri osat kootaan?

Kohdista kahvakokoonpanon ura sahanpääkokoonpanon (tai jatko-osan) kielekkeen kanssa. Työnnä osat kokonaan toistensa sisään, kierrä sitten kierreliitosholkkia myötäpäivään, kunnes punainen kierre ei enää näy. Toista toimenpide jatko-osalle. Tarkista säännöllisesti, että holkit on kiristetty kunnolla.

Minkä tyyppistä akkua käytetään?

Työkalu toimii yhteensopivilla DEWALT 18 V Li-Ion -akuilla, esimerkiksi mallit DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Käytä vain suositeltuja DEWALT-latureita.

Kuinka työkalu puhdistetaan ja huolletaan?

Akun irrottamisen jälkeen puhdista kotelo kostealla liinalla (vesi ja mieto saippua). Älä käytä liuottimia. Puhalla pöly ilmanvaihtoaukoista paineilmalla. Tarkista ja säädä ketjun kireys jokaisen käytön jälkeen. Voitele ketju 10 minuutin välein työskentelyn aikana. Säilytä työkalu kuivassa ja viileässä paikassa.

Mitä tehdä, jos ketju ei leikkaa kunnolla?

Tarkista ensin ketjun kireys (sen tulee olla oikea). Varmista, että ketju on terävä ja asennettu oikein päin. Jos leikkaus on hidasta tai saha pakottaa, riittämätön voitelu voi olla syynä: täytä öljysäiliö. Jos ongelma jatkuu, vaihda ketju uuteen (viite DT20667-QZ). Ota yhteyttä valtuutettuun huoltokeskukseen.

Mistä löydän varaosia?

Varaosia, kuten ketju (DT20667-QZ) ja terälevy (DT20668-QZ), on saatavana valtuutetuista DEWALT-huoltokeskuksista tai verkkosivustolta www.dewalt.com. Käytä aina alkuperäisiä osia turvallisuuden ja suorituskyvyn takaamiseksi.

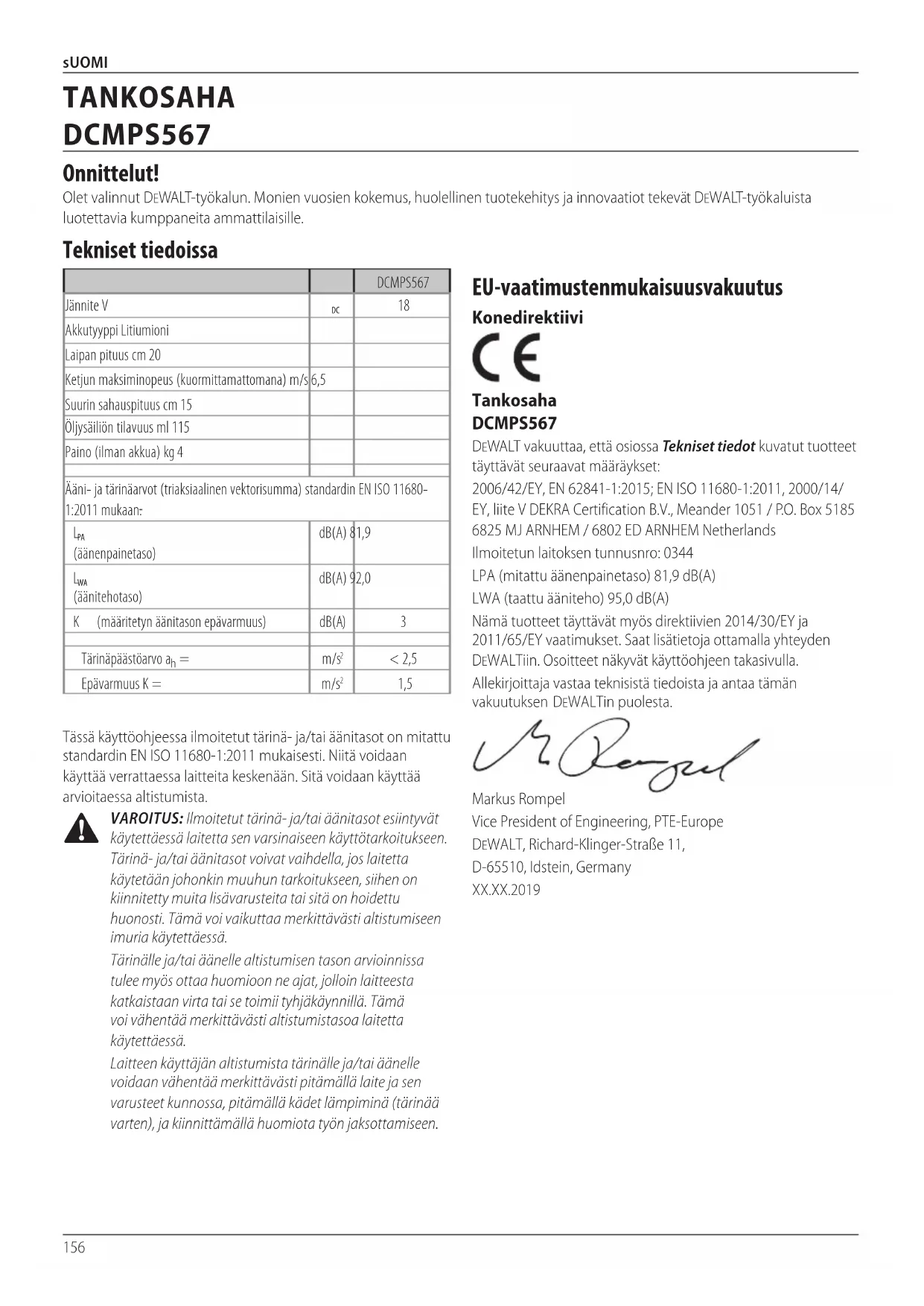

KÄYTTÖOHJE DCMPS567 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 156

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCMPS567
Jännite V	DC	18
Akkutyyppi Litiumioni
Laipan pituus cm 20
Ketjun maksiminopeus (kuormittamattomana) m/s	6,5
Suurin sahauspituus cm 15
Öljysäiliön tilavuus ml 115
Paino (ilman akkua) kg 4
Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN ISO 11680-1:2011 mukaan:
L_PA (äänenpainetaso)	dB(A)	81,9
L_WA (äänitehotaso)	dB(A)	92,0
K (määritetyn äänitason epävarmuus)	dB(A)	3
Tärinäpäästöarvo a_h =	m/s2	< 2,5
Epävarmuus K =	m/s2	1,5

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN ISO 11680-1:2011 mukaisesti. Niitä voidaan käyttää verrattaessa laitteita keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytettäessä laitetta sen varsinaiseen käyttötarkoitukseen.

Tärinä- ja/tai äänitasot voivat vaihdella, jos laitetta käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin laitteesta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa laitetta käytettäessä.

Laitteen käyttäjän altistumista tärinälle ja/tai äänelle voidaan vähentää merkittävästi pitämällä laite ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten), ja kiinnittämällä huomiota työn jaksottamiseen.

EU-vaatimustenmukaisuusvakuutus

Konedirektiivi

Tankosaha

DCMPS567

DEWALT vakuuttaa, että osiossa Tekniset tiedot kuvatut tuotteet täyttävät seuraavat määräykset:

2006/42/EY, EN 62841-1:2015; EN ISO 11680-1:2011, 2000/14/EY, liite V DEKRA Certification B.V., Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED ARNHEM Netherlands

Ilmoitetun laitoksen tunnusnro: 0344

LPA (mitattu äänenpainetaso) 81,9 dB(A)

LWA (taattu ääniteho) 95,0 dB(A)

Nämä tuotteet täyttävät myös direktiivien 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

M. Georg

Markus Rompel

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Ilmaisee, että on olemassa hengen- tai varkan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai van vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Elo lannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sötköiskun vaara.

Tuvalon vaara.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun maa toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.

b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen

herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösujoausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden

käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

TÄRKEÄT TURVALLISUUSOHJEET

MROITUS:

Henkilövahinkovaaran

välttämiseksi:

• Ennen käyttöä tulee varmistaa, että jokainen laitteen käyttäjä on tutustunut kaikkiin turvaohjeisiin ja muihin tässä oppaassa esitettyihin tietoihin.
• Säilytä nämä ohjeet ja tarkastele niitä säännöllisesti.

MROITUS:

Sähkötoimisten

puutarhalaitteiden käyttämisen aikana tulee noudattaa aina perusturvallisuussääntöjä tulipalon, sähköiskun ja henkilövahinkojen vaaran välttämiseksi. Tämä koskee myös seuraavia ohjeita.

1. Vältä vaarallisia ympäristöolosuhteita – Laitteita ei saa käyttää kosteassa tai märässä paikassa.
2. Ei saa käyttää sateessa.
3. Pidä lapset kaukana – Kaikkien sivullisten tulee pysyä turvallisen etäisyyden päässä työalueesta.
4. Käytä tarkoitukseen soveltuvia vaatteita – Älä käytä löysiä vaatteita tai koruja. Ne voivat jäädä kiinni liikkuviin osiin. Kumisten suojakäsineiden ja tukevien jalkineiden käyttöä suositellaan ulkona työskennellessä. Sido pitkät hiukset.
5. Käytä suojalaseja – Käytä aina suojanaamaria tai hengityssuojaa pölyisessä ympäristössä.
6. Käytä oikeaa laitetta – Laitetta ei saa käyttää muuhun kuin sen suunniteltuun käyttötarkoitukseen.
7. Suojaamattomiin teriin tai leikkausreunoihin ei saa tarttua tai koskea laitetta nestaessa tai pitäessä.
8. Älä kohdista laitteeseen voimaa – Se toimii tehokkaammin ja sen suunnitellulla toimintanopeudella henkilövahinkojen vaara on pienempi.
9. Älä kurkottele – Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino.
10. Pysy valppaana – Tarkkaile toimenpiteitä. Käytä tervettä järkeä. Älä käytä laitetta, kun olet väsynyt.
11. Irrota laite virtalähteestä – Irrota akku, kun laitetta ei käytetä, ennen sen huoltoa ja lisävarusteita (esim. teriä) vaihtaessa.
12. Säilytä käyttämättömiä laitteita sisätilassa – Kun laitetta ei käytetä, säilytä sitä kuivassa sisätilassa, korkealla olevassa tai lukitussa paikassa lasten ulottumattomissa.
13. Ylläpidä laitetta huolellisesti – Pidä leikkausreuna terävänä ja puhtaana parhaan suorituskyvyn varmistamiseksi ja henkilövahinkovaaran vähentämiseksi. Noudata voitelu- ja lisävarusteiden vaihto-ohjeita. Tarkista laitteen virtualähde säännöllisesti. Jos vaurioita löytyy, korjauta ne valtuutetussa huoltopalvelussa. Pidä kädensijat kuivina ja puhtaina öljystä ja rasvasta.
14. Tarkista vaurioituneiden osien varalta – Ennen laiteen käytön jatkamista tulee huolellisesti tarkistaa mahdollisesti vaurioituneen suojan tai muun osan toimintakunto sekä tehokkuus. Tarkista liikkuvat

osat, niiden kiinnitys, osien eheys, asennus ja muut toimintaan vaikuttavat tekijät. Suojus tai muu vaurioitunut osa tulee antaa valtuutetun huollon korjattavaksi tai vaihdettavaksi, jos ohjekirjassa ei muuta mainita.

SÄILYTÄ NÄMÄ OHJEET

VATOITUS - Ei saa käyttää sähkölinjojen lähellä. Laitetta ei se tarkoitettu suojaamaan sähköiskulta sen osuessa yläpuolella oleviin sähkölinjoihin. Katso turvaetäisyydet yläpuolella oleviin sähkölinjoihin paikallisista määräyksistä ja varmista turvallinen käyttöasento ennen sahaketjulla toimivan tankosahaleikkurin käyttöä.

• Pidä kaikki kehonosat poissa sahaketjusta. Älä poista leikattua materiaalia tai pidä leikattavasta materiaalista terien ollessa liikkeessä. Varmista tukkiutuneiden materiaalien poistamisen yhteydessä, että virtakytkin on pois päältä. Terät voivat liikkua sammuttamisen jälkeen. Keskittymisen herpaantuminen hetkeksikin tankosahaa käytettäessä voi aiheuttaa vakavan henkilövahingon.
• Kanna tankosahaa kahvasta siten, että sahaketju on pysähtynyt. Asenna sahaketjun suojus aina tankosahan kuljettamisen ja säilytyksen ajaksi. Tankosahan oikeaoppinen käsittely vähentää sahaketjun muodostamaa henkilövahinkovaaraa.
• Pidä sähkötyökalua vain sen eristetyistä tarttumapinnoista, koska leikkuuterä saattaa osua piilossa oleviin johtoihin. Sahaketjun kosketus jännitteisen johtimen kanssa voi tehdä laitteen paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
• Älä käytä tankosahaa epäsuotuisissa sääolosuhteissa, varsinkin silloin, kun on olemassa salamoinnin vaara. Täten salamaniskun vaara on pienempi.
• Käytä tankosahaa aina kahdella kädellä. Pidä tankosahaa molemmilla käsillä hallinnanmenetyksen välttämiseksi.

Käytä aina suojakypärää käyttäessä tankosahaa pään yläpuolella. Putoavat jäämät voivat johtaa vakavaan henkilövahinkoon.

MUUT TURVAOHJEET

QITUS: Jotkin pölyt sisältävät kemikaaleja, jorden, Kalifornian osavaltio on todennut aiheuttavan syöpää, synnynnäisiä epämuodostumia tai muita lisääntymisvaurioita. Esimerkkejä haitallisista kemikaaleista:

• Iannoitteiden yhdisteet
• hyönteismyrkkyjen, rikkakasvien torjunta-aineiden ja torjunta-aineiden yhdisteet
• arseeni ja kromi kemiallisesti käsitellystä puusta. Kyseisten kemikaalien välttämiseksi: käytä hyväksyttyjä suojavarusteita, kuten mikroskooppisten hiukkasten suodattamiseen tarkoitettuja hengityssuojaimia.

- Vältä pitkäaikaista kontaktia hiomisesta, sahaamisesta, poraamisesta ja muista rakennustöistä aiheutuvaan pölyyn.

Käytä suojavaatetusta ja pese altistuneet alueet saippualla ja vedellä. Haitallisten kemikaalien imeytyminen voi olla voimakkaampaa, jos pölyä pääsee suuhun, silmiin tai jos sitä jää iholle.

VAROITUS: Työkalun käyttö voi aiheuttaa ja/tai ländtä pölyä, mikä voi aiheuttaa vakavan ja pysyvän hengitysongelman tai muun vamman. Käytä aina hyväksyttyä hengityssuojainta, joka on tarkoitettu pölyn suodattamiseen. Suuntaa hiukkaset pois kasvoilta ja kehosta.

HIOMIO: Käytä asianmukaisia kuulonsuojaimia käytön aikena. Joissakin olosuhteissa ja käytön kestäessä tietyn aikaa tämä tuote voi vaikuttaa kuulon heikentymiseen.

Ennen tankosahan käyttämistä

• Turvallisuuden varmistamiseksi lue kaikki ohjeet ja varmista, että ymmärrät ne ennen tankosahan käyttämistä. Noudata kaikkia turvallisuusohjeita. Jos kaikkia alla annettuja turvallisuusohjeita ei noudateta, seurauksena voi olla vakava henkilövahinko.
• Kiinnitä huomiota suorittamiisi toimenpiteisiin. Käytä tervettä järkeä. Älä käytä tankosahaa, kun olet väsynyt.
• Käytä tankosahaa ainoastaan puiden oksien leikkaamiseen. Älä käytä tankosahaa muuhun kuin sen suunniteltuun tarkoitukseen. Älä käytä sitä muiden kohteiden leikkaamiseen.
• Tankosahaa saavat käyttää vain laitteen käyttöön hyvin perehtyneet aikuiset. Älä koskaan anna lasten käyttää laitetta.
• Älä anna lasten tai käyttöön perehtymättömien henkilöiden käyttää tätä laitetta.
• Käytä seuraavia suojavarusteita tankosahaa käyttäessä:
• kestävät suojakäsineet
• teräksisellä varvassuojalla ja liukumattomalla pohjalla varustetut jalkineet
• suojalasit tai kasvosuoja
• suojakypärä
• kuulonsuojaimet tai kovatulpat
• suojanaamari tai hengityssuoja (pölyisillä alueilla työskennellessä)
• Käytä pitkiä housuja ja pitkävartisia saappaita. Älä käytä löysiä vaatteita, lyhyitä housuja, koruja tai toimi ilman kenkiä.
• Sido pitkät hiukset olkapään yläpuolelle niin, etteivät ne voi juuttua liikkuviin osiin.
  • Varmista aina seuraavat ennen leikkaamista:
• vapaa työalue
• hyvä jalansija
• suunniteltu poistumisreitti putoavien oksien varalta
• Tarkista puu ennen sen leikkaamista. Varmista, että oksat voivat pudota vapaasti maahan.
• Tankosahaa ei saa käyttää taimien leikkaamiseen.

Tankosahan käyttämisen aikana

VÄRA: Älä käytä laitetta märillä pinnoilla sähköiskun vächen välttämiseksi. Älä altista vesisateelle. Säilytä sisätilassa.

VARA: Varo tahatonta käynnistymistä – laitetta ei sua rantaas sormi virtakytkimellä, jos akku on asennettu. Tarkista laitteesta katkaistu virta ennen akun asentamista.

- Pysy valppaana. Käytä maalaisjärkeä laitetta käytettäessä.

- Pidä työalue puhtaana. Loukkaantumisia tapahtuu herkemmin epäsiisteillä alueilla.

- Irrota akku aina tankosahasta käytön jälkeen tai kun laite jätetään ilman valvontaa.

- Lapset, eläimet ja sivulliset tulee pitää vähintään 15 m turvaetäisyyden päässä tankosahasta. Työalueella saa olla ainoastaan tankosahan käyttäjä.

- Tankosahaa ei saa käyttää kaadettujen puiden sahaamiseen.

- Älä tartu suojaamattomaan sahaketjuun, kun nostat tai pitelet tankosahaa.

- Tartu tankosahaan tukevalla otteella pitäen yhtä kättä tangossa ja toista kättä kahvassa.

- Pidä sormet kaukana liipaisimesta, kunnes laite on valmis käytettäväksi.

- Varmista ennen tankosahan käynnistämistä, ettei ketju kosketa mihinkään.

- Pidä kaikki kehonosat kaukana ketjusta tankosahan ollessa toiminnassa.

- Älä kohdista tankosahaan voimaa käytön aikana. Kohdista siihen kevyttä voimaa. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja turvallisemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

• Kuljeta tankosaha paikasta toiseen:

- akun ollessa irrotettuna

• sormet poissa liipaisimesta

- pitämällä tankoa tasapainossa, ohjaustanko ja ketju takana ja suojus kiinnitettynä.

- Älä leikkaa tankosahalla pieniä pensaita tai taimia. Ohuet kohteet voivat tarttua ketjuun ja sinkoutua sinua kohti. Seurauksena voi olla myös tasapainon menetys.

- Ei saa käyttää heikossa valaistuksessa.

- Varmista aina tukeva jalansija ja hyvä tasapaino. Älä kurkottele. Kurkottelu voi johtaa tasapainon menetykseen tai osumiseen kuumiin pintoihin.

- Pidä kaikki kehonosat poissa liikkuvista osista.

- Älä käytä laitteessa missään tapauksessa mitään lisäosaa tai lisävarustetta, jota ei ole toimitettu tuotteen mukana tai jota ei ole määritetty tässä ohjekirjassa tämän tuotteen käyttöön soveltuvaksi.

- Tarkista tankosaha ennen jokaista käyttökertaa ja aina sen putoamisen tai muiden iskujen yhteydessä. Varmista, ettei laitteessa ole huomattavia vikoja tai vaurioita.

Tankosahaa ei saa käyttää:

• alkoholin, lääkkeiden tai huumausaineiden vaikutuksen alaisena
• vesisateessa tai kosteissa olosuhteissa
• erittäin syttyvien nesteiden tai kaasujen lähellä

• jos tankosaha on vaurioitunut, säädetty virheellisesti tai koottu puutteellisesti tai löysästi

• virtakytkin ei kytke tankosahaa päälle ja pois päältä. Ketjun tulee pysähtyä, kun virtakytkin vapautetaan. Anna valtuutetun huollon vaihtaa viallinen kytkin. Katso Lisävarusteet osiossa Huolto.

• kiireessä
• puussa tai tikapuilla ollessa
• nostetuilla puomeilla, kauhoilla tai alustoilla ollessa
• kovassa tuulessa tai myrskyisessä säässä.

YLEISET TURVAOHJEET

VÄRA: Sähköiskuvaara. Jos laitteella osutaan sähkölinjoihin, olemassa on vakavan henkilövahingon tai kuoleman vaara. Älä koskaan käytä virtalähteiden, johtojen tai sähkölinjojen lähellä.

VAROITUS: Tämä ohjekirja tulee lukea ja ymmärtää käyttürvallisuuden varmistamiseksi. Käytä suojanaamaria (ja/tai suojalaseja) sekä suojakypärää suojautuaksesi putoavilta kohteilta. Varmista aina vapaa työalue, suunnittele poistumisreitti ja varo putoavia oksia ja kappaleita. Pidä sivulliset 15 m turvaetäisyyden päässä käytössä olevasta sahasta. Älä käytä laitetta märillä pinnoilla sähköiskun vaaran välttämiseksi. Älä altista vesisateelle. Säilytä sisätilassa.

• Suojaudu putoavilta oksilta välttämällä seisomista suoraan leikattavien oksien alapuolella. Tätä laitetta ei saa käyttää yli 60° kulmassa maantasolta.
• Pidä kahvat aina kuivina, puhtaina sekä öljyttöminä.
• Varmista ennen laitteen käynnistämistä, ettei ketju kosketa mihinkään.
• Varmista, että käytössä oleva ketju on pysähtynyt ennen laitteen asettamista alas.

Huolto

• Laitteen saa huoltaa vain pätevä korjauspalvelu. Kouluttamattoman henkilön suorittama huolto tai ylläpito voi aiheuttaa loukkaantumisen. Katso lisätietoja tämän käyttöohjeen kohdasta Huolto.
• Tätä laitetta huoltaessa tulee käyttää ainoastaan alkuperäisiä varaosia. Noudata tämän käyttöohjeen ohjeita kohdasta Huolto. Muiden kuin hyväksyttyjen osien käyttö tai huolto-ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun tai henkilövahinkojen vaaran.

Takaiskulta suojautuminen

VAPROITUS: TAKAISKUN voi aiheuttaa laipan kärjen osuminen johonkin tai sahaketjun jääminen puristuksiin. Laipan kärjen osuminen kiinteään kohteeseen voi aiheuttaa pyörivän ketjun sinkoutumisen nopeasti käyttäjää kohti. Sahaketjun puristuminen laipan yläpintaan voi myös aiheuttaa nopean takaiskun. Molemmat edellä kuvatuista tilanteista voivat johtaa sahan hallinnan menetykseen ja vakavaan loukkaantumiseen.

VAROTOIMENPITEET TAKAISKUJEN MAXIMOIMISEEN:

- Pidä tankosahasta tukevasti kiinni. Pidä sahasta kiinni tukevasti molemmin käsin laitteen ollessa toiminnassa. Tartu ketjusahaan lujalla otteella sahan kahvasta ja tangosta.

- Älä kurkottele.

- Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino.

- Älä anna laipan kärjen koskettaa puunrunkoa, oksaa, maata tai muuta kohdetta.

- Älä nosta tankosahan kahvaa olkapäitä ylemmäs.

- Käytä apuna laitteita (esim. pienemmän takaiskun ketju, ketjun jarrutusjärjestelmä ja erityiset ohjauspalkit), jotka lieventävät takaiskuun liittyviä vaaroja.

- Käytä varaosina vain valmistajan suosittelemia laippoja ja ketjuja tai vastaavia.

- Ketjun pyöriessä varo aina, ettei laipan kärki osu mihinkään kohteeseen.

- Varmista, ettei työalueella ole esteitä (esim. muita puita, oksia, kiviä, aitoja jne.). Poista tai vältä alueella olevat esteet, joihin sahaketju voi osua puunrunkoa tai oksaa katkaistaessa.

- Pidä sahaketju terävänä ja oikealla kireydellä. Löysä tai tylsä ketju voi lisätä takaiskun vaaraa. Tarkista kireys säännöllisesti moottori pysäytettynä ja akku irrotettuna.

- Aloita katkaisu ja työskentele vain ketjun pyöriessä täydellä nopeudella. Jos ketju liikkuu alhaisemmalla nopeudella, takaiskun vaara on suurempi.

• Leikkaa vain yksi oksa kerrallaan.

- Ole erittäin varovainen jatkaessasi katkaisua aikaisemmin aloitetusta kohdasta. Tartu piikkisillä tangoilla puusta ja jatka katkaisua vasta kun saha on saavuttanut täyden nopeuden.

- Älä yritä upotussahausta tai reikien leikkausta.

- Tarkkaile oksan liikkeitä tai muita voimia, mikä voi johtaa terän takertumiseen tai putoamiseen katkaisukohtaan.

Takaiskun turvallisuusominaisuudet

VAROITUS: Tankosaha sisältää seuraavat toiminnot, jaä lieventävät takaiskun vaaraa, ne eivät kuitenkaan täysin poista takaiskun vaaraa. Älä luota ainoastaan turvalaitteisiin tankosahan käyttäjänä. Noudata kaikkia tämän ohjekirjan turvallisuusohjeita, varoituksia ja huolto-ohjeita takaiskun ja muiden voimien välttämiseksi, sillä ne voivat aiheuttaa vakavia henkilövahinkoja.

- Alhaisen takaiskun laippa, joka sisältää pienisäteisen kärjen, joka pienentää takaiskun vaara-aluetta laipan kärjessä. Alhaisen takaiskun laipan on todettu vähentävän huomattavasti takaiskujen määrää ja vakavuutta sähkötoimisten ketjusahojen turvallisuusvaatimusten mukaisissa testeissä.

- Alhaisen takaiskun ketju sisältää muotoillun syvyysohjaimen ja suojusliitännän, jotka kääntävät takaiskun voiman ja mahdollistavat puun siirtymisen asteittain terään. Alhaisen takaiskun ketju täyttää takaiskun suorituskykyvaatimukset eri ketjusahojen testeissä.

Tankosahan nimet ja termit

• Voimansiirron pyörä tai hammaspyörä - Hammastettu osa, jonka avulla sahaketju toimii.
• Laippa - Kiinteä kiskollinen rakenne, joka tukee ja ohjaa sahaketjua.
• Laippasuojus - Suojus, joka asennetaan laipan päälle. Estää hampaisiin osumisen, kun sahaa ei käytetä.
• Takaisku - Laipan liike taakse- ja/tai ylöspäin, kun sahaketju laipan kärkialueen lähellä koskettaa johonkin kohteeseen (esim. puunrunko tai oksa) tai kun sahaketju juuttuu puuhun kiinni.
• Alhaisen takaiskun ketju - Ketju, joka täyttää takaiskun suorituskykyvaatimukset. (testattuna eri ketjusahoilla.
• Alhaisen takaiskun laippa - Laippa, jonka on todettu vähentävän huomattavasti takaiskua.
• Varasahaketju - Ketju, joka täyttää takaiskun suorituskykyvaatimukset erityisillä ketjusahoilla testattuna. Se ei välttämättä täytä suorituskykyvaatimuksia muilla sahoilla käytettynä.
• Sahaketju - Silmukan muodostava ketju, jonka leikkaushampaat leikkaavat puuta, joka toimii moottorin avulla ja jota laippa tukee.
• Piikkinen tanko (piikki) - Teräväkärkinen hammas tai hammas, jonka avulla leikkauksen aikana ohjataan sahaa ja ylläpidetään asentoa sahaamisen aikana.
• Kytkin - Laite, jolla ketjusahan moottorin virta kytketään päälle ja pois päältä.
• Kytkimen lukitus - Siirrettävä rajoitin, joka estää kytkimen tahattoman käytön manuaaliseen kytkentään saakka.
• Trimmaus (karsiminen) - Puun oksien leikkaaminen.
• Alaleikkaus - Ylöspäin suuntautuva leikkaus oksan alapuolelta. Tämä suoritetaan normaalissa leikkausasennossa ja laipan yläosalla.

Säilytys

1. Säilytä sisätilassa. Paras säilytyspaikka on kuiva ja viileä paikka suoralta auringonvalolta ja lialliselta lämmöltä tai kylmyydeltä suojattuna sekä lasten ulottumattomissa.

2. Löysää aina ketjun kireyttä työtoimenpiteiden jälkeen. Ketju vetäytyy kokoon jäähtyessä. Jos sen kireyttä ei löysätä, saha voi vaurioitua.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335-säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedoissa).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonika vikavirtasuojan laukaisuvirta on enintään 30mA.

HIOMIO: Palovamman vaara. Loukkaantumisriskin valentämiseksi lataa vain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät la sittteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Älä jätä laturia sateeseen tai lumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut— vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 6 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 24.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

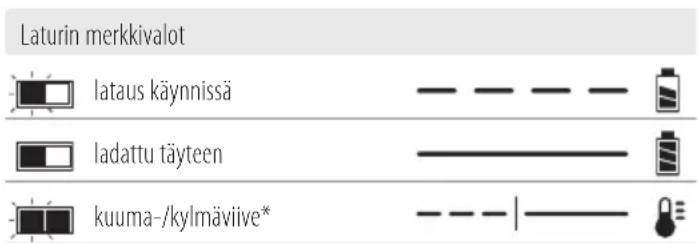

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi Apostorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain -latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä aktistessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä nään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kakuja akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HUOMIO: Kun työkalua ei ole käytössä, laita se siväleen vakaalle alustalle, jossa se ei aiheuta

kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtea tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa -akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua

verrattuna yhteen suuremman Wh-arvon omaavaan akkuun.

Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

hUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa -akut ainoastaan yhteensopivilla -latureilla. Jos muita kuin yhteensopivia -akkuja ladataan -laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akun Tyyppi

DCMPS567 toimivat 18 voltin akulla.

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Katso lisätietoja kohdasta Tekniset tiedoissa.

Päivämääräkoodin Sijainti (Kuva [Fig.] A)

Päivämääräkoodi 14 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2019 XX XX

Valmistusvuosi

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Tankosaha

1 Olkahihna

1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 mallit)

2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2, Y2 mallit)

3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3, Y3 mallit)

1 Käyttöohje

hUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

hUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

Markings on Tool

Lue käyttöohjeet ennen käyttämistä.

Käytä suojalaseja.

Käytä kuulonsuojaimia.

Suojaa sateelta.

Käytä suojakypärää.

Käytä suojakäsineitä.

Leikkausvaara. Pidä sormet kaukana aukosta.

Käytä suojajalkineita.

Sahaketjun kiertosuunta.

Tappavan sähköiskun vaara. Pysy vähintään 10 metrin päässä yli kulkevista jännitejohdoista.

Sammuta laite. Poista akku ennen laitteen huoltamista.

Direktiivin 2000/14/EY mukainen taattu ääniteho.

Pidä sivulliset poissa työalueelta.

Pidä sivulliset poissa työalueelta.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Näkyvä säteily. Älä katso suoraan valoon.

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään mäutoksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

1 Kahvakokoonpano

2 Pidennysvarsi keskellä

3 Sahapääkokoonpano

4 Liipaisukytkin

5 Lukituspainike

6 Akku

7 Pehmustettu kädensija

8 Kierretanko

9 Kierrelaippa

10 Laipan kiinnitin

11 Hammaspyörän suojus

12 Kuusioruuvit

13 Laippa

14 Sahaketju

15 Tuppi

16 Kuusiokoloavain

17 Öljysäilion tulppa

18 Oksien poistokoukku

19 Hihnan kiinnitin

Käyttötarkoitus

Tämä tankosaha sopii ihanteellisesti karsimiseen ja halkaisijaltaan korkeintaan 203 mm oksien katkaisemiseen.

Älä käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä tankosaha on ammattimainen sähkötyökalu.

Älä anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran valantämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja natureita.

Akun asentaminen ja poistaminen laitteesta (kuva B)

HUOMAA: Varmista, että akku 1 on täysin ladattu.

Akun asentaminen laitteen kahvaan

1. Kohdista akku 1 kahvan sisällä oleviin kiskoihin (kuva B).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, että lukitus napsahtaa paikoilleen.

Akun poistaminen laitteesta

1. Paina vapautuspainiketta 24 ja vedä akku ulos laitteen kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla varustetut akut (kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin 27 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Sahaketjun asentaminen ja irrottaminen (kuvat A, C–E)

VAROITUS: Terävä pyörivä terä. Jotta laite ei käynnistyisi varningossa, varmista, että akku on irrotettu kahvasta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

HIOMIO: Terävä pyörivä terä. Pidä aina suojakäsineitä ochä messasi tai irrottaessasi ketjua. Ketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

1. Aseta tankosaha tukevalle ja tasaiselle pinnalle. Kierrä kahta kuusioruuvia 12 vastapäivään pakkaukseen kuuluvalla kuusiokoloavaimella 16.
2. Irrota hammaspyörän suojus 11, laipan kiinnitin 10 sekä kuusioruuvit.
3. Poista sahaketju 14, kierrä kotelon etuosassa olevaa ruuvia 20 avaimen tasapäisellä ruuvimeisselillä. Kierrä ruuvia vastapäivään niin, että laippa 13 vetäytyy ja vähentää ketjun kireyttä mahdollistaen sen poistamisen.
4. Nosta kulunut sahaketju laipan urasta irti.
5. Käännä laippa toisin päin.
6. Asenna sahaketju takaisin varmistamalla, että laipassa oleva aukko on kohdistustappien 21 päällä kuvan E mukaisesti ja että aukon alla oleva reikä on säätötapin päällä.
7. Aseta uusi ketju laipan uraan ja hammaspyörän ympärille. Varmista, että hampaat osoittavat oikeaan suuntaan kohdistamalla kotelossa tai laipassa oleva kuva.

8. Kierrä kotelon etuosassa olevaa ruuvia myötäpäivään ketjun kireyden lisäämiseksi.

9. Asenna hammaspyörän suojus, laipan kiinnitin sekä kuusioruuvit takaisin paikoilleen.

10. Noudata osion Ketjun kireyden säätäminen ohjeita.

Ketjun kireyden säätäminen (kuvat A, D, F, G)

1. Tarkista sahaketjun 14 kireys, kun tankosaha on tukevalla alustalla. Kireys on oikeaoppinen, kun sahaketju napsahtaa takaisin sitä vetäessä 3 mm:n verran laipasta 13 poispäin kevyellä voimalla pitäen ketjua keskisormen ja peukalon välissä kuvan F mukaisesti. Laipan ja sahaketjun väliin alaosaan ei saa jäädä "notkoa" kuvan G mukaisesti.
2. Säädä sahaketjun kireys löysäämällä kuusioruuveja 12.
3. Kierrä kotelon etuosassa olevaa ruuvia 20 avaimen tasapäisellä ruuvimeisselillä.
4. Älä kiristä sahaketjua liikaa, sillä se aiheuttaa ylimääräistä kulumista ja lyhentää laipan ja sahaketjun käyttöikää. Liiallinen kireys pienentää myös leikkauksien määrää yhtä akun latauskertaa kohti.
5. Kun sahaketjun kireys on oikea, kiristä kuusioruuvit 12 laipan kiinnittämiseksi.
6. Tarkista uuden sahaketjun kireys useaan kertaan (akun irrottamisen jälkeen) 2 ensimmäisen käyttötunnin aikana koska uusi ketju venyy hieman.

HUOMAA: Sahaketjun kireys tulee säätää säännöllisesti.

Sahaketjun ja laipan voitelu (kuva H) Automaattinen voitelujärjestelmä

Tässä tankosahassa on sahaketjun ja laipan automaattinen voitelujärjestelmä. Öljytason ilmaisin 25 näyttää ketjusahan öljytason. Jos öljytaso laskee alle neljänneksen, irrota akku tankosahasta ja täytä säiliö oikeanlaisella öljyllä.

HUOMAA: Tyhjennä öljysäiliö aina sahaamisen lopettamisen jälkeen.

HUOMAA: Käytä korkealuokkaista laippaa ja ketjuöljyä ketjun ja laipan asianmukaista voitelua varten. Vaihtoehtoisesti voit käyttää väliaikaisesti pesuaineetonta SAE30-moottoriöljyä. Kasvispohjaisen öljyn käyttö laipassa ja ketjussa on suositeltavaa puita karsiessa. Mineraaliöljyn käyttö ei ole suositeltavaa, sillä se voi vahingoittaa puita. Älä koskaan käytä jäteöljyä tai erittäin paksua öljyä. Muutoin tankosaha voi vaurioitua.

Öljysäiliön täyttäminen

• Irrota öljysäiliön tulppa 17 ja täytä säiliö suositellulla laipan ja ketjun öljyllä, kunnes öljytaso on saavuttanut öljytason ilmaisimen 25 ylätason.
• Kierrä säilön tulppa takaisin paikalleen.
• Kytke ketjusaha säännöllisesti pois päältä ja tarkista öljytason ilmaisin varmistaaksesi, että laippa ja ketju on voideltu oikeaoppisesti.

Tankosahan kuljetus (kuva A)

Poista akku 6 aina kahvasta ja suojaa sahaketju 14 laippasuojuksella 15 ennen tankosahan kuljettamista.

Sahapääkokoonpanon liittäminen kahvakokoonpanoon (kuvat I–L)

VAROITUS: Terävä pyörivä terä. Jotta sahaa ei kähmistetä vahingossa, varmista, että akku on irrotettu kahvasta ja että laippasuojus on paikallaan ketjussa ennen kuin suoritat seuraavat toimenpiteet. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

Tankosahan kolme kokoonpanoa kiinnitetään avaimilla niiden oikeaoppisen asennuksen varmistamiseksi. Jos jokin kokoonpano ei kiinnity hyvin paikoilleen, sitä ei saa asentaa väkisin.

Kun kahvakokoonpano 1 asennetaan sahapääkokoonpanoon 3, tankosahan pituus on noin 1,8 m kuvan l mukaisesti.

Kahvakokoonpanon asentaminen sahapääkokoonpanoon:

1. Kohdista kahvakokoonpanon 1 kytkentäpään ulkopuolella oleva ura 22 sahapääkokoonpanon 3 kytkentäpään sisäpuolella olevaan kielekkeeseen 23 . Katso kuva J. Paina kaksi osiota kokonaan yhteen. Katso kuva K.
2. Liu'uta sahapääkokoonpanon kierrelaippa 9 kokonaan alas ja kierrä laippaa myötäpäivään, kunnes se pysähtyy ja peittää kierteet kokonaan kuvan L mukaisesti.

VAROITUS: Varmista aina, että laippa on kierretty laippaa aan kiinni ja ettei punaisia kierteitä enää näy. Jos laippaa ei kierretä kokonaan kiinni, kokoonpanot voivat irrota ja seurauksena voi olla vaaratilanne. Tarkista liitännät säännöllisesti varmistaaksesi, ettei punaisia kierteitä näy.

Keskipidennyksen liittäminen sahapää- ja kahvakokoonpanoon (kuvat A, M)

Kun keskipidennys 2 asennetaan kahvakokoonpanoon 1 ja sahapääkokoonpanoon 3, tankosahan pituus on noin 2,7 m kuvan M mukaisesti.

Katso kohdasta Sahapääkokoonpanon liittäminen kahvakokoonpanoon ohjeet keskipidennyksen liittämiseen kahvakokoonpanoon sekä sahapääkokoonpanoon.

VAROITUS: Varmista aina, että laippa on kierretty laippaa aan kiinni ja ettei punaisia kierteitä enää näy. Jos laippaa ei kierretä kokonaan kiinni, kokoonpanot voivat irrota ja seurauksena voi olla vaaratilanne. Tarkista liitännät säännöllisesti varmistaaksesi, ettei punaisia kierteitä näy.

PURKAMINEN

VAPOITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise laitteesta virta ja poista akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Sahapääkokoonpanon irrottaminen (kuva N)

VAROITUS: Terävä pyörivä terä. Jotta sahaa ei kävistetä vahingossa, varmista, että akku on irrotettu kahvasta ja että laippasuojus on paikallaan ketjussa ennen kuin suoritat seuraavat toimenpiteet. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

Kokoonpanoja irrottaessa sahapääkokoonpano 3 tulee aina irrottaa ensimmäiseksi, oli kyseessä sitten kahden tai kolmen kokoonpanon tila. Aseta kahvakokoonpano 1 tällöin maahan ja tartu sahapääkokoonpanon keskikohtaan yhdellä kädellä kuvan N mukaisesti. Löysää kierrelaippaa toisella kädellä ja vedä sitten kaksi puolikasta erilleen. Toista toimenpide, jos keskipidennys on asennettu.

Olkahihnan kiinnittäminen ja säätäminen (kuva 0)

Tässä tankosahassa on säädettävä olkahihna.

1. Kiinnitä olkahihnan kiinnitysosa 28 hihnan kiinnittimeen 19 kuvan O mukaisesti.
2. Säädä hihna niin, että se menee hyvin olkapääsi yli.

TOIMINTA

Käyttöohjeet

VAVOITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran vahentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Oikeaoppinen käsien asento (kuva P)

VAROITUS: Vähentääksesi vakavien henkilövaurioiden risikä, käytä aina käsien oikeaoppista asentoa kuvan osoittamalla tavalla.

VAROITUS: Vähentääksesi vakavien henkilövaurioiden tartu laitteeseen aina tukevasti varautuen äkillisiin reaktioihin.

Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa 29 ja toisen käden pitämistä pehmustetussa kädensijassa 7.

Tankosahan käyttäminen (kuva A)

VAROITUS: Lue ja varmista, että ymmärrät kaikki ohjeet. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

HIOMIO: Löysää aina ketjun kireyttä työtoimenpiteiden jämkeen. Ketju vetäytyy kokoon jäähtyessä. Jos sen kireyttä ei löysätä, tankosaha voi vaurioitua.

TÄRKEÄÄ: Älä koskaan käytä vaurioitunutta tai virheellisesti säädettyä tai puutteellisesti koottua tankosahaa. Varmista, että sahaketju 14 pysähtyy, kun liipaisinkytkin vapautetaan. Älä koskaan säädä laippaa 13 tai sahaketjua moottorin ollessa toiminnassa tai akun ollessa asennettuna.

Tankosahalla trimmaus/karsinta

V! OITUKSET:

- Älä koskaan seiso leikattavan oksan alapuolella. Pysyttele poissa putoavien kohteiden alta.

• Käytä aina suojakypärää, suojalaseja, suojajalkineita ja suojavaatteita. Suojavaatteiden avulla voidaan ehkäistä henkilövahinkoja tämän laitteen käyttämisen aikana.
• Älä koskaan seiso tikapuilla tai muilla epävakailla telineillä tankosahaa käyttäessä. Vältä aina asentoja, jotka voivat johtaa tasapainon menettämiseen ja aiheuttaa vakavia henkilövahinkoja.
• Pidä muut henkilöt vähintään 15 m turvaetäisyydellä työalueelta. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.
• Tappavan sähköiskun vaara. Sähköiskuvaaran välttämiseksi laitteen käytön aikana tulee varmistaa vähintään 15 m turvaetäisyys sähkölinjoihin. Tarkista aina ympäristö piilevien sähkölinjojen varalta.
• Älä nosta tankosahan kytkinkahvaa olkapäitä ylemmäs.

Virtakytkin (kuva Q)

Varmista aina hyvä jalansija ja pidä tankosahan kahvasta tiukasti kiinni molemmilla käsillä peukalo ja sormet sen ympärillä. Kytke laite päälle vetämällä lukituspainike 5 peukalolla taakse ja painamalla liipaisinkytkimestä 4 sormilla kuvan Q mukaisesti. (Lukituspainike voidaan vapauttaa laitteen käynnistymisen jälkeen.) Sammuta laite vapauttamalla liipaisukytkin.

Oksien poistokoukku (kuva A)

H! PMIO: Oksien poistokoukku ei ole vyökoukku.

Tankosahassa on oksien poistokoukku 18, joka helpottaa leikattujen pienien ja keskisuurten oksien poistamista.

Tankosahalla karsiminen (kuvat A, P, R)

VAROITUS: Anna laitteen käydä ilman kuormitusta. Vältä laiteen ylikuormittamista.

VAROITUS: Puiden karsiminen: varo takaiskuja, sihe ne voivat aiheuttaa vakavia henkilövahinkoja ja kuolemanvaaran. Lue kohta Suojautuminen takaiskulta takaiskuvaaran välttämiseksi. Älä kurkottele. Varmista hyvä jalansija. Pidä jalat erillään. Varmista, että painosi jakautuu tasaisesti molemmille jaloille.

1. Tartu tankosahaan molemmilla käsillä kuvan P mukaisesti. Varmista hyvä ote. Tankosahan kahvan ja tangon on oltava peukalon ja sormien välissä. Pidä sormet kaukana sahanpölyn poistojärjestelmästä 26 kuvan R mukaisesti.
2. Älä koskaan käytä puussa, epämukavassa asennossa, tikapuilla tai muulla epävakaalla alustalla. Tankosahan hallinnan menetys voi aiheuttaa vakavia henkilövahinkoja.
3. Karsi puuta alla olevia ohjeita noudattamalla.

a. Varmista ennen varsinaista katkaisua, että saha toimii täydellä nopeudella. Aseta liikkuva sahaketju 14 oksaa vasten leikkausta aloittaessa. Pidä tankosahaa hyvin paikoillaan, jotta se ei pääse ponnahtelemaan tai liikkumaan sivusuunnassa.

b. Ohjaa tankosahaa kevyesti painaen. Sahaas ensin 152 mm puun rungosta karsintakohdan alapuolella. Käytä tähän sahaukseen laipan 13 yläpintaa. Leikkaa 1/3 oksan halkaisijasta. Viimeistele leikkaus sitten yläosasta. Jos

yrität leikata paksuja oksia alaosasta, oksa voi aiheuttaa sahaketjun jäämisen puristuksiin leikkauskohtaan. Jos yrität leikata paksuja oksia yläpuolelta suorittamatta pinnallista alaleikkausta, oksa voi hajota osiin. Älä kohdista tankosahaan voimaa. Muutoin moottori ylikuormittuu ja se voi vaurioitua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja turvallisemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

c. Poista tankosaha katkaisukohdasta moottorin käydessä täydellä nopeudella. Pysäytä tankosaha vapauttamalla virtakytkin 4. Varmista, että sahaketju on pysähtynyt ennen tankosahan asettamista alas.

Sahaketjun terävyys

HIOMIO: Ketju on terävä. Käytä aina suojakäsineitä ketjun käsittelyn aikana. Ketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

TÄRkEÄÄ: Ketjuterät tylsyvät heti, jos ne sahattaessa osuvat maahan, kiviin, kiviainekseen tai naulaan.

Jotta ketjusaha toimisi parhaalla mahdollisella tavalla, sahaketjun hampaat on pidettävä terävinä. Ketjun teroituspalvelua on mahdollista pyytää paikalliselta DEWALT-huoltopalvelulta.

hUOMaa: Kun sahaketju teroitetaan, se menettää hiukan alhaisen takaiskun ominaisuuksiaan ja erityistä varovaisuutta on noudatettava. Sahaketju on suositeltavaa teroittaa korkeintaan neljä kertaa.

HUOLTO

Sähkötyökalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAPROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise laitteesta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Laturia tai akkua ei voida huoltaa.

Säännöllinen huolto varmistaa laitteen pitkän ja tehokkaan käyttöiän. Irrota 10 minuutin välein käytön aikana akku (varo mahdollisesti kuumaa ketjua ja laippaa!) ja tarkista vaipan ja ketjun oikea kireys sekä voitele noudattamalla ohjeita Ketjun kireyden säätäminen ja Ketjun voiteleminen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla iä, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAPROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei aastattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ketjun ja laipan varaosat ovat saatavilla paikallisestaDEWALT-huoltopalvelusta.

- DCMPS567 edellyttää varaketjun, varaosanumero DT20667-QZ. Varalaippa 20 cm (8 tuumaa), varaosanumero DT20668-QZ.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

VIANMÄÄRITYSOPAS

NOUDATA TURVALLISUUSSÄÄNTÖJÄ JA -OHJEITA

Tuotteeseen liittyvää huoltoa on saatavilla huoltopalveluista, joiden yhteystiedot ovat saatavilla osoitteessa www.dewalt.com.

ONGELMA MAHDOLLINEN SYY RATKAISU
Laite ei käynnisty. Akkua ei ole asennettu oikein. Tarkista akun asennus.
		Akku ei ole latautunut. Tarkista akun latausvaatimukset.
		Lukituspainike ei ole päällä. Vedä lukituspainike/liipaisin taakse.
		Virheellisesti kiristetyt tangon liitännät. Katso kohta Sahapääkokoonpanon liittäminen kahvakokoonpanoon.
Akku ei lataudu. Akkua ei ole asetettu laturiin. Työnnä akku laturiin, kunnes punaiset LED-valot syttyvät.
			Laturia ei ole kytketty pistorasiaan. Kytke laturi pistorasiaan. Katso lisätietoa osiosta Akun lataaminen.
			Ympäristölämpötila on liian korkea tai liian alhainen. Siirrä akku ympäristöön, jonka lämpötila on yli 4,5 °C (40 °F) ja alle +40 °C (104 °F).
Laippa/ketju on ylikuumentunut.	Ketju on liian kireällä.	Katso osio Ketjun kireyden säätäminen.
	Voitelu tarpeen.	Katso osio Ketjun voiteleminen.
Ketju on löysä.	Virheellisesti asetettu ketjun kireys.	Katso osio Ketjun kireyden säätäminen.
Heikko leikkauksen laatu.	Virheellisesti asetettu ketjun kireys.	Katso osio Ketjun kireyden säätäminen. Huomautus: Liian suuri kireys kiihdyttää kulumista ja lyhentää laipan ja ketjun käyttöikää. Voitele 10 minuutin välein käytön aikana.
	Ketju tulee vaihtaa.	Katso kohta Sahaketjun asentaminen ja poistaminen.
Laite toimii, mutta se ei leikkaa.	Ketju on asennettu väärinpäin.	Katso kohta Sahaketjun asentaminen ja poistaminen.

STÅNGSÅG

DCMPS567

Gratulerar!
