Produkttype	Trådløs stanghekkesaks
Merke	DEWALT
Modell	DCMPH566
Nominell spenning	18 V likestrøm
Batteritype	Litium-ion (Li-Ion)
Tomgangshastighet (SPM)	2800 slag/min
Vekt (uten batteri)	3,6 kg
Total lengde (montert)	Omtrent 2,1 m
Lydtrykknivå (LPA)	83 dB(A)
Lydeffektnivå (LWA)	94 dB(A)
Vibrasjonsverdi (ah)	2,5 m/s²
Hodets dreieområde	180° (7 låsbare posisjoner)
Bladmateriale	Herdet stål
Kompatible batterityper	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Kompatible ladere	Alle DEWALT-ladere for 18 V Li-Ion-batterier
Elektronisk beskyttelsessystem	Ja (beskyttelse mot overbelastning, overoppheting, fullstendig utlading)
Skulderstropp	Justerbar, inkludert
Håndposisjon	Hovedhåndtak og ekstrahåndtak
Tiltenkt bruk	Profesjonell hagebruk
Rengjøring av blad	Harpløsemiddel, deretter lett olje
Sliping av blad	Fin fil, vinkel 38° fra horisontalen
Reparasjoner	Godkjent DEWALT-serviceverksted
Sikkerhet	Dobbel isolasjon, sikkerhetslås, bladdeksel

Ofte stilte spørsmål - DCMPH566 DEWALT

Hvordan installerer jeg batteripakken på hekksaksen?

Rett inn batteripakken med sporet på innsiden av verktøyets håndtak, og skyv den inn til den klikker på plass. Pass på at den er skikkelig låst. For å ta den ut, trykk på utløserknappen og trekk bestemt.

Hvordan dreier jeg skjærehodet?

Grip godt rundt skjærehodet, trykk inn låseknappen og drei håndtaket på hodet for å vende. Hodet kan låses i en av 7 posisjoner over 180°. Slipp for å låse.

Hva er den beste teknikken for å klippe en hekk?

Bruk en bred sveipende bevegelse med bladet lett vippet nedover. For et rett kutt, strekk en snor som guide. For sideskjæring, start nederst og sveip oppover. Hold alltid en stabil stilling.

Hvordan vedlikeholder jeg bladene?

Etter bruk, rengjør bladene grundig med et harpløsemiddel, og påfør deretter et tynt lag lett olje. Hvis bladet er hakkete, bruk en fin fil og respekter den opprinnelige vinkelen på 38°. Få det slipt hos et godkjent verksted om nødvendig.

Hva gjør jeg hvis bladene setter seg fast?

Slå umiddelbart av verktøyet og fjern batteriet. Fjern deretter forsiktig rusk. Tving aldri bladene. Kontroller for skader før du bruker verktøyet igjen.

Hvilke batterier er kompatible med DCMPH566?

Modellen DCMPH566 fungerer med DEWALT 18 V Li-Ion-batterier, inkludert modellene: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548.

Hvordan rengjør jeg verktøyet etter bruk?

Fjern batteriet. Bruk en fuktig klut med mild såpe for å rengjøre ikke-metalliske overflater. Senk aldri verktøyet i vann. Rengjør bladene med harpløsemiddel og smør dem lett.

Hvilket verneutstyr bør jeg bruke?

Bruk sikkerhetshjelm, vernebriller, hørselsvern, solide hansker og sklisikre sko. Bruk støvmaske i støvete områder.

Hvordan transporterer og oppbevarer jeg verktøyet på en sikker måte?

Fjern alltid batteriet før transport. Sett bladdekselet på bladene. Hold verktøyet i stangen ved balansepunktet. Oppbevar på et tørt, kjølig sted, utilgjengelig for barn.

Hvor kan jeg få reparert hekksaksen min?

For reparasjoner, kontakt et godkjent DEWALT-serviceverksted. Ikke prøv å reparere laderen eller batteriet selv. Bruk bare identiske reservedeler.

BRUKSANVISNING DCMPH566 DEWALT

Norsk (oversatt fra de originale instruksjonene) 93

EF-overensstemmelseserklæring

Maskindirektiv

18V Stanghækkeklipper DCMPH566

DEWALT erklærer, at produkterne beskrevet under Tekniske data er i overensstemmelse med:

2006/42/EF, EN 62841-1:2015+A11:2022, EN

62841-4-2:2019+A1:2022+A11:2022.

2000/14/EF Bilag V, Kategori Bilag I: punkt 25

L_WA (målt lydeffektniveau) 94 dB

L_WA (garanteret lydeffektniveau) 96 dB

Anvendelse og Vedligeholdelse af Batteri

Bær hovedbeskyttelse.

Bær beskyttelseshandsker.

ADVARSEL: For at reducere risikoen for personskade skal det TID anvende den rette håndposition som vist.

ADVARSEL: Overhold følgende for at undgå personskader:

• LÆS BETJENINGSVEJLEDNINGEN F∅R BRUG. GEM BETJENINGSVEJLEDNINGEN.
- Undersøg hækken for fremmedlegemer, f.eks. metaltråde eller hegn før hver brug.
- HOLD HÄNDERNE PÅ HÅNDTAGENE. STRÆK DIG IKKE FOR LANGT FREM.
• MÅ IKKE BRUGES UNDER FUGTIGE FORHOLD.

F. SIGTIG: KLINGEN KAN K∅RE I FRIGEAR, NÅR DEN ER BLEVET SLUKKET.

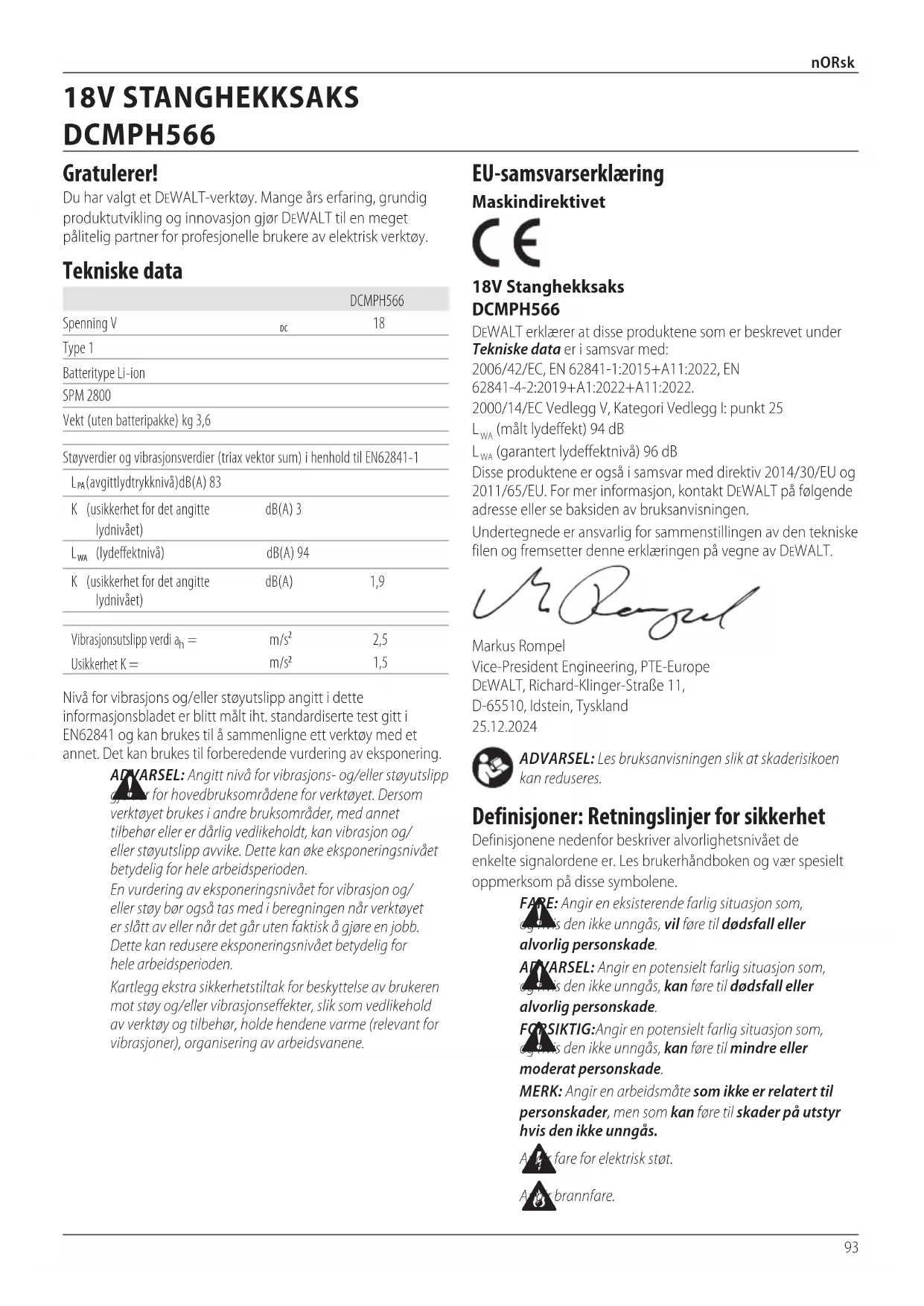

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DCMPH566
Spenning V	DC	18
Type 1
Batteritype Li-ion
SPM 2800
Vekt (uten batteripakke) kg 3,6
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-1
L_PA (avgittlydtrykknivå)dB(A) 83
K (usikkerhet for det angitte lydnivået)	dB(A) 3
L_WA (lydeffektnivå)	dB(A) 94
K (usikkerhet for det angitte lydnivået)	dB(A)	1,9
Vibrasjonsutslipp verdi a_h =	m/s2	2,5
Usikkerhet K =	m/s2	1,5

Nivå for vibrasjons og/eller støyutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte test gitt i EN62841 og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjons- og/eller støyutslipp og, for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av eksponeringsnivået for vibrasjon og/ eller støy bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, slik som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene.

EU-samsvarserklæring

Maskindirektivet

18V Stanghekksaks

DCMPH566

DEWALT erklærer at disse produktene som er beskrevet under Tekniske data er i samsvar med:

2006/42/EC, EN 62841-1:2015+A11:2022, EN

62841-4-2:2019+A1:2022+A11:2022.

2000/14/EC Vedlegg V, Kategori Vedlegg I: punkt 25

L_WA (målt lydeffekt) 94 dB

L_WA (garantert lydeffektnivå) 96 dB

Disse produktene er også i samsvar med direktiv 2014/30/EU og 2011/65/EU. For mer informasjon, kontakt DEWALT på følgende adresse eller se baksiden av bruksanvisningen.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

Mr. Rergel

Markus Rompel

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, ogning is den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Anør fare for elektrisk støt.

Aur brannfare.

Batterier Ladere/Ladetider (i minutter)
Kat # V	DC	Ah Vekt (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	75	240	150	120	75	60	50	50	75	150

*Datokode 201811475B eller senere

** Datokode 201536 eller senere

GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISKE VERKT∅Y

APVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

Elektrisk sikkerhet

d) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
e) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
f) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.

g) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
h) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
i) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

Personlig sikkerhet

j) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
k) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
1) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
m) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
n) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

o) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold här, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.
p) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.
q) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

Bruk og vedlikehold av elektriske verktøy

r) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
s) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
t) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
u) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
v) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
w) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
x) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
y) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

Bruk og vedlikehold av batteridrevne verktøy

z) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.

aa) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
ab) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
ac) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
ad) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
ae) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
af) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.

Vedlikehold

ag) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
ah) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

Sikkerhetsadvarsler for hekksakser:

a. Unngå å bruke apparatet i dårlig vær, spesielt dersom det er fare for lyn og torden. Dette minker risikoen for å bli truffet av lyn.
b. Hold unna alle strømførende ledninger og kabler fra kutteområdet. Under bruk kan ledninger eller kabler være skjult i hekker eller busker og kan bli kuttet av bladet ved et uhell.
c. Bruk hørselvern. Tilstrekkelig verneutstyr vil redusere faren for tap av hørsel.
d. Hold det hekksaksen kun i de isolerte gripeflatene, da bladet kan komme i kontakt med skjulte ledninger. Blader som kommer i kontakt med en strømførende ledning, kan gjøre frittliggende metalldeler på hekksaken strømførende, og brukeren kan få elektrisk støt.
e. Hold alle kroppsdeler unna bladet. Ikke fjern avkapp eller hold i noe som skal klippes når bladene er i bevegelse. Bladene fortsetter å bevege seg etter at

bryteren er slått av. Et øyeblikks uoppmerksomhet under bruk av hekksaksen kan føre til alvorlige personskader.

f. Når du rensker for blokkert materiale eller utfører service på hekksaksen, skal du forsikre deg om at alle strømbrytere er av og batteripakken er fjernet eller koblet fra. Uventet oppstart av hekksaksen når du fjerner materiale som er blokkert eller når du utfører service, kan resultere i alvorlig personskade.
g. Bær hekksaksen i håndtaket og forsikre deg om at du ikke kommer bort i noen strømbytere. Ved å bære hekksaksen på riktig måte minker du risikoen for utilsiktet oppstart og påfølgende personskade fra bladene.
h. Bruk alltid sliren på bladet när du transporterer eller lagrer hekksaksen. Ved å håndtere hekksaksen på riktig måte minker du risikoen for personskade fra bladene

Sikkerhetsadvarsler for hekksaks med lang rekkevidde:

a. Du skal alltid bruke hodebeskyttelse när du bruker hekksaksen med forlenget rekkevidde over hodet. Fallende avkapp kan resultere i alvorlig personskade.
b. Du skal alltid bruke to hender när du bruker hekksaksen med forlenget rekkevidde. Hold hekksaksen med forlenget rekkevidde med begge hender for å unngå å miste kontroll.
c. For å redusere risikoen for elektrisk sjokk skal du aldri bruke hekksaksen med forlenget rekkevidde nær elektriske strømledninger. Kontakt med eller bruk nær strømledninger kan forårsake alvorlig personskade eller elektrisk støt som kan resultere i død.

Ekstra sikkerhetsanvisninger for hekksakser

ADVARSEL: Klippeelementene vil fortsette å bevege seg elet motoren er slått av.

• Sjekk hekken for fremmedlegemer, f.eks. strømgjerder.
• Bruksområdet er beskrevet i denne bruksanvisningen. Bruk av ethvert tilbehør eller ekstrautstyr, eller utføring av andre operasjoner med dette verktøy, enn det som er beskrevet i denne bruksanvisningen, kan gi risiko for personskader og/eller materielle skader.
• Ikke bær verktøyet med hendene på fronthåndtaket, bryteren eller avtrekkerhåndtaket uten at batteriet er tatt ut.
• Dersom du ikke har brukt en hekksaks før, få helst praktisk instruksjon fra en erfaren bruker i tillegg til å lese denne manualen.
• Berør aldri bladene när verktøyet er i gang.
• Prøv aldri å stanse bladene med makt.
• Ikke sett verktøyet ned før bladene er stanset helt.
• Kontroller bladene for skader og slitasje regelmessig. Ikke bruk verktøyet dersom bladene er skadet.
• Pass på å unngå harde objekter (f.eks. ståltråd, gjerder) ved klipping. Dersom du utilsiktet skulle treffe et slikt objekt, slå straks av verktøyet og kontroller for skader.

• Dersom verktøyet får unormale vibrasjoner, slå det straks av, ta ut batteriet og sjekk for skader.

• Dersom verktøyet kjører seg fast, slå det straks av. Fjern batteripakken før du forsøker å fjerne forkilinger.

• Etter bruk, sett på den medfølgende bladsliren over bladene. Lagre verktøyet slik at bladet ikke er eksponert.
• Pass på at alle beskyttelser er montert ved bruk av verktøyet. Forsøk aldri å bruke et verktøy som ikke er komplett eller som det er foretatt uautoriserte endringer på.
  • La aldri barn bruke verktøyet.
• Vær oppmerksom på fallende avkapp ved klipping av en høy hekk.
• Hold alltid verktøyet godt i begge hender i de angitte håndtakene.
• Hekksaksen er ment å brukes av en bruker på bakken og ikke på stiger eller annet ustødig underlag.
• Før bruk av hekksaksen, bør brukeren sørge for at läseanordningen(e) for eventuelle bevegelige deler, hvis det finnes, er i låst posisjon

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALT -ladere trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Elektrisk sikkerhet

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (Se Tekniske data i produkt- eller laderhåndboken). Minimum størrelse på lederen er 1 mm ^2 ; maksimum lengde er 30 m.

Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel.

Viktige sikkerhetsanvisninger for alle batteriladere

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhets- og bruksanvisninger for DEWALT batteriladere. Se Tekniske data i produkt- eller laderhåndboken for mer informasjon. Før du bruker laderen les alle instruksjoner og advarselsmerker på laderen, batteripakken og produktet som bruker batteripakken.

ADVARSEL: Vi anbefaler at du bruker en jordfeilbryter utløserstrøm på 30mA eller mindre.

FORSIKTIG: Fare for brannskader. For å redusere risikoen forstvorlig personskade, bruk kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

ADVARSEL: DEWALT-ladere. er er ikke ment for bruk av personer (inkludert barn) med redusert fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn eller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de i j ker med apparatet.

MERK: Under visse forhold, med laderen koblet til strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke begrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakke i hulrommet. Kople fra laderen før rengjøring.

- IKKE forsøk å lade DEWALT-batteriet med andre ladere enn DEWALT-laderen som batteriet passer i.

DEWALT-ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. DEWALT-ladere og DEWALT-batteripakker er spesielt utviklet for å fungere sammen. All annen bruk kan føre til risiko for brann, elektrisk støt eller elektrosjokk.

- Ikke utsett laderen for regn eller snø. Dersom det kommer vann inn i et produkt, øker faren for elektrisk støt.

- Plasser enheter slik at kabler ikke krysser gangveier eller er i arbeidsområdet. Dette forhindrer risikoen for å snuble over kabelen eller at den tråkkes på.

- Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.

- Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsåpningene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.

- Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.

- Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.

- Koble laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.

- ALDRI forsøk på kople to ladere sammen.

Lade et batteri

MERK: Se merking nær indikatorlampen(e) på laderen for på/av og blinkemønstre. Eldre ladere kan ha tilleggsinformasjon og/eller kanskje ikke ha gult indikatorlampe, da de er utstyrt med kun en enkel rødt indikatorlampe.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett inn og pass på at batteripakken låses godt. Den venstre indikatorlampen vil blinke kontinuerlig rødt som indikasjon på at ladeprosessen er startet. For to-trinns ladere er dette en indikasjon på trinn 1 – lading der batteripakken lades til det meste av kapasiteten.
3. Ladingen er fullført for en ett-trinns lader når venstre indikatorlampe forblir konstant rødt og høyre indikatorlampe ikke lyser. For en to-trinns lader, forblir venstre indikatorlampe konstant rødt og høyre indikatorlampe blinker kontinuerlig rødt for å indikere trinn 2-lading der batteripakken fylles på til full kapasitet. Trinn 2-ladingen er fullført når begge indikatorlampene lyser konstant rødt. Etter at ladingen er fullført, kan batteripakken tas ut og brukes, eller etterlates i laderen.

Laderen vil ikke lade en skadet batteripakke. Når laderen ikke lyser indikerer det et problem med laderen eller feil ved batteripakken. Slutt å bruke og ta begge til et autorisert service senter.

MERK: For å ta ut batteripakken må du på noen ladere trykke på batteripakkens låseknapp.

ADYARSEL: Batterier skal kun lades i temperaturer over 4 °C og under 40 °C.

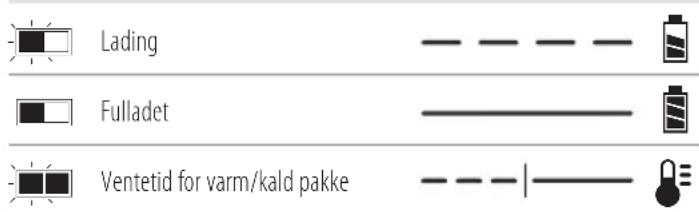

Enkeltrinns laderindikatorer

Lading Fulladet Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur.

Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteripakken.

En kald batteripakke vil lade med lavere hastighet enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteripakken blir varm.

Noen ladere er utstyrt med en intern vifte designet for å avkjøle batteripakken. Viften vil slå seg på automatisk när batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

Elektronisk beskyttelsesystem

XR li-ion produkter er designet med et elektronisk beskyttelsessystem som vil beskytte batteripakken mot overlapping, overoppvarming eller dyp utlading.

Produktet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett Li-ion batteripakken på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter høyttaleren godt med gipsskruer (må kjøpes separat) minst 25,4 mm lange med hodediameter 7–9 mm som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra stromuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller vaskemidler. Aldri la noen væske trenge inn i produktet; aldri dypp noen del av produktet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

- Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.

- Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.

• Lad batteripakkene kun i DEWALT ladere.
- IKKE sprut på eller senke ned i vann eller andre væsker.
- Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (34 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 4 °C (34 °F) (slik som skur utendørs eller metallbygninger om sommeren).
- Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
- Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
- Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan avtines hvis den utsettes for gnister eller flammer.

APVARSEL: Forsøk aldri å åpne batteripakken av noen disjär. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For

eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på en stabil overflate der det ikke skaper

fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh)

sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Wh-

Eksemple på merking for bruk og for transport

spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.

2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

The DCMPH566 bruker en 18 volt batteripakke. Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniske data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 Hekksaks
1 Skulderreim
1 Li-lon batteripakke (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller)
2 Li-lon batteripakker (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller)
3 Li-lon batteripakker (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller)
1 Bruksanvisning

MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er under lisens. Andre varemerker og merkenavn er eiet av sine respektive eiere.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.
• Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

Bruk hørselvern.

Bruk vernebriller.

Bruk hodevern.

Bruk beskyttelseshansker.

Bruk sklisikkert fottøy.

Vær oppmerksom på fallende gjenstander.

Ikke utsett verktøyet for regn eller høy fuktighet, og sett det ikke igjen ute mens det regner.

Skru verktøyet av. Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet.

Datokoden 22, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2025 XX XX

Produksjonsår

Beskrivelse (Fig. A)

Din DEWALT DCMPH566 hekksaks er designet for profesjonell klipping av hekker.

skaL IkkE BRUkEs under våte forhold eller i nærheten av antennelige væsker eller gasser. Denne hekksaksen er et profesjonelt elektrisk verktøy.

IkkE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig när uerfarne brukere skal bruke dette verktøy.

- Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

A!KARSEL: Bruk kun batteripakker og ladere fra DEWALT.

Sette inn og ta av batteripakke på verktøyet (Fig. B)

MERk: For best resultat, pass på at batteripakken 6 er helt oppladet før bruk.

For å installer batteripakken i verktøyets håndtak

1. Rett inn batteripakken 6 mot skinnene i håndtaket (Fig. B).
2. Skyv den inn i håndtaket til batteripakken er godt festet i verktøyet, pass på at den ikke løsner.

For å fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 7 og trekk batteriet bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i denne manualen.

Noen DEWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen 16. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERk: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Feste og justere skulderreimen (Fig. D)

Hekktrimmer med skaft levere med justerbar skulderreim.

1. Klikk på plass skulderreimlåsen 17 til reimmonteringen 10 på enheten, rett foran PÅ/AV bryteren som vist. Juster reimen slik at den passer over skulderen din.

1. Plasser sporet på utsiden av koblingsenden av håndtaket 15 med tungen på innsiden av koblingsenden av trimmehodemodulen 21.

2. Skyv den gjengede hylsen 8 på trimmehodemodulen så langt som mulig og roter hylsen med klokken til den stopper helt og dekker de oransje gjengene.

ADVARSEL: Kontroller alltid for å sikre at hylsen er fullstendig gjenget på og at gjengene ikke lenger er synlige. Ved ikke å gjenge hylsen fullstendig kan det føre til at modulene faller fra hverandre og skape farlige situasjoner. Kontroller regelmessig koblingene for å sikre at ingen gjenger er synlige.

Rotere trimmehodet (Fig. E–G)

Trimmehodet roterer 180° og kan låses i syv ulike posisjoner innen den rekkevidden. For å unngå klemming, skal du ikke ta i bladene. Bruk hansker og hold enheten som vist på Figur G.

ADVARSEL: Før du fester batteriet til enheten skal du forse deg om at trimmehodet er låst i posisjon.

Rotere trimmehodet

1. Hold stanghåndtaket i et fast grep med en hånd og bruk den andre hånden til å trykke på låseknappen 13 og roter trimmehodehåndtaket 14 for å rotere trimmehodet.
2. Lås trimmehode i en av de åtte driftsposisjonene som vist på Figur F. For å låse trimmehode på plass, slipp opp grepet på trimmehodehåndtaket 14. Sjekk og forsikre deg om at trimmehodet er låst i posisjon ved å prøve å bevege motorhuset. Hvis det ikke er låst skal du rotere det til den nærmeste låseposisjonen.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: For å redusere faren for alvorlig personskade, skal han ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for personskade, skal mremALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig stilling for hendene krever en hånd på hovedhåndtaket 3 og den andre på ekstrahåndtaket 4.

Bruksanvisning

ADYARSEL: Følg alltid sikkerhetsanvisningene og gjelende regler.

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.

Slå på og av hekksaksen (Fig. A)

Forsikre deg om at trimmehodet er låst i en av de syv driftsposisjonene. Se avsnittet Rotere trimmehodet.

Når du skal slå verktøyet på, trykker du ned på låseknappen 2 og klemmer deretter på PÅ/AV avtrekkeren 1.

For å slå verktøyet AV skal du slippe PÅ/AV avtrekkeren og trykke på läseknappen.

ARSEL: Ikke prøv å låse utløseren i PÅ-stilling.

Før du bruker hekktrimmer med skaft

ARSEL: Enheten er ikke designet for å beskytte mot sk støt i tilfeller hvor du kommer i kontakt med ledninger oppe i luften. Kontakt lokale myndigheter sikre sikker avstand fra strømledninger oppe i luften å forsikre deg om at driftsposisjonen er sikker før du r hekksaksen med forlenget rekkevidde.

• For sikker drift skal du lese og forstå alle instruksjoner før du bruker hekksaksen med skaft. Følg alle sikkerhetsinstruksene. Hvis du ikke følger alle sikkerhetsinstruksjonene som er nevnt under kan dette føre til alvorlig personskade.
• Vær forsiktig med det du holder på med. Bruk sunn fornuft. Ikke bruk denne hekksaksen med skaft dersom du er trett.
• Kun godt opplæerte voksne skal bruke hekksaksen med skaft. Du må aldri la barn bruke verktøyet.
• Du skal kun bruke verktøyet til arbeid det er tiltenkt for.
• Du skal ikke la barn eller utrente personer bruke enheten.
• Du skal alltid bruke en godkjent hjelm når du bruker hekksaksen med skaft over hodet. Fallende avkapp kan resultere i alvorlig skade.

• Ha på deg følgende sikkerhetsutstyr när du bruker hekksaksen med skaft:

• hodebeskyttelse

• kraftige arbeidshansker
• kraftig fottøy
• vernebriller eller visir
• ansikt eller støvmaske (hvis du jobber i støvete omgivelser)

- Ikke bruk løstsittende klær eller smykker som kan bli sittende fast i de bevegelige bladene eller delene av hekksaksen med skaft.

- Sett opp langt hår slik at det er over skulderhøyde for å unngå at det setter seg fast i bevegelige deler.

Når du bruker hekksaksen med skaft

• Vær årvåken. Bruk sunn fornuft när du bruker enheten.
- Hold arbeidsområdet ryddig. Rotete områder tenderer ulykker.
- Hold barn, dyr og tilskuere på sikker avstand fra enheten. Kun brukeren skal være i arbeidsområdet.
- Grip enheten sikkert, med en hånd på avtrekkerhåndtaket og den andre på skafthåndtaket.
- Hold fingeren borte fra avtrekkeren til du er klar til å bruke enheten.

• Før du starter enheten, skal du forsikre deg om at bladene ikke berører noe.

• Hold alle deler av kroppen bort fra bladene när du bruker hekksaksen med skaft.
  • Bær enheten fra et sted til et annet

• med batteriet fjernet

• ved å holde skaftet i balansepunkt
• med bladsliren på plass

- Ikke bruk den i dårlig lys.

• Under bruk skal du periodevis ta pauser og endre arbeidsposisjoner for å unngå at du blir sliten.
• Ha godt fotfeste og god balanse. Ikke strekk deg for langt. Overstrekking kan føre til tap av balanse eller eksponering til skarpe overflater.
• Du skal ikke, under noen omstendighet bruke tilbehør eller ekstradeler på dette produktet, som ikke følger med eller identifisert som skikket for bruk med dette produktet i denne bruksanvisningen.

Ikke bruk hekksaksen med skaft

• under påvirkning av alkohol, medisin eller narkotika
• i regn eller fuktige områder
• hvor svært brennbare væsker eller gasser er tilstede
• hvis enheten er skadet, feiljustert eller ikke helt og sikkert montert
• hvis avtrekkeren ikke skrur seg av og på. Bladene må slutte å bevege seg når du slipper avtrekkeren. En defekt bryter må skiftes ut av et autorisert servicesenter. Se Reparasjon.
• når du har knapt med tid
• når du er i et tre eller på en stige
• når du er på heisekraner, løftekurver eller plattformer
  • under sterk vind eller storm

Trimmeinstruksjoner (Fig. A, H-L)

HOLD HENDENE UNNA BLADENE.

ARSEL: Overhold følgende for å unngå nskader:

• LES BRUKSANVISNINGEN F∅R BRUK. TA VARE PÅ BRUKSANVISNINGEN.
• Før buk, kontroller at hekken er fri for fremmedlegemer som ståltråd og gjerder.
• HOLD HENDENE PÅ HÅNDTAKENE. IKKE STREKK DEG FOR LANGT.
  • SKAL IKKE BRUKES NÅR DET ER VÅTT.

VIKTIG: BLADET KAN FORTSETTE Å GÅ ETTER AT S∅YET ER SKRUDD AV.

MERk: Hvis verktøyet setter seg fast i store grener, kan dette forårsake skader.

aRBEIDsPOsIsJOnER (Fig. H, I) – Pass på at du alltid har sikkert fotfeste og god balanse, og ikke strekk deg for langt. Bruk vernebriller og sklisikkert fottøy når du klipper. Hold verktøyet godt med begge hender og slå det på. Hold alltid hekksaksen som vist i Figur H og Figur I, med en hånd på bryterhåndtaket 3

TRIMMInG aV nY VEksT (Fig. J) – Den mest effektive måten er å bruke en bred, sveipebevegelse og mate bladtennene gjennom kvistene. En liten nedbøyd vinkel på bladet i bevegelsesretningen gir best klipping.

HEkkJEVnInG (Fig. k) – For å få en jevn overflate kan du feste en tråd langs lengden på hekken som en veiviser.

sIDETRIMMInG aV HEkkER (Fig. L) – Orienter trimmeren som vist og begynn på bunnen og sveip oppover.

VEDLIKEHOLD

Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

APVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Smøring (Fig. A)

Blad

1. Rengjør bladet 11 nøye med harpiks-løsende rengjøringsmiddel etter bruk.
2. Påfør en tynn film av smørefett på det eksponerte bladet etter rengjøring.
3. Vri hekksaksen vertikalt med bladene mot bakken og kjør hekksaksen noen sekunder for å fjerne smørefettet.

Vedlikehold av bladet (Fig. M)

Klippebladene er laget av høykvalitets, herdet stål og trenger ikke å slipes ved normal bruk. Men dersom du ved et uhell treffer et gjerde, steiner, glass eller andre harde objekter, som vist på Figur M, kan du få et hakk i bladet. Det er ikke nødvendig å fjerne dette hakket, så fremt det ikke forhindrer bevegelsen av bladet. Dersom det påvirker bevegelsen av bladet, ta ut batteriet og bruk en fintannet fil eller et bryne for å fjerne hakket. Dersom du mister ned hekksaksen, sjekk nøye for skader. Dersom bladet er bøyd, huset er sprukket eller du ser noen andre skader som kan påvirke trimmerens funksjon, kontakt ditt autoriserte DEWALT servicesenter før du tar den i bruk igjen.

Kunstgjødsel og andre hagekjemikalier inneholder stoffer som kan gi rask korrosjon av metall. Ikke bruk enheten på eller i nærheten av kunstgjødsel eller kjemikalier.

Rengjør enheten med mildt såpevann og en fuktig klut, med batteriet tatt ut. Aldri la noen væske trenge inn i enheten, aldri dypp noen del av enheten i en væske. Beskytt bladene mot rust ved å påføre en film av lettflytende maskinolje etter rengjøring.

Slipe bladet (Fig. N)

FORSIKTIG: Hold bladet skart for best ytelse. Et sløvt blad ikke rent.

FORSIKTIG: Ved sliping av bladet, pass på at batteriet er

FOR SIKTIG: skIFT UT B∅YD ELLER skaDET BLaD sTRaks

Det anbefales at sliping av bladene utføres hos et a DEWALT fabrikk-servicesenter. Men bladeggene kan slipes ved hjelp av en fintannet fil 18.

1. Kjør trimeren til kuttebladene er offset 19.
2. Pass på at låsespaken er i lås, at bladet er stoppet og at batteriet er tatt ut før du sliper bladet.
3. Bruk vernebriller og hansker, vær forsiktig så du ikke skjærer deg.
4. Fil eggene (skjærekantene) på bladet forsiktig med en fintannet fil. Fil mot eggen 20 med den originale eggvinkelen (38 grader mot horisontalen). Fil kun på de rette eggene på bladene. Ikke fil der eggen går i kurve inn mot senter av bladet.
5. Vipp over saksen for å slipe bunnbladet.
6. Gjenta trinnene for filing av motsatt side av hvert blad.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tækt når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for a rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilgys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Produkter/batterier er resirkulerbare, men hvis de er merket med en overkrysset søppelkasse, må de ikke kastes sammen med vanlig husholdningsavfall. Kjør batteriene helt ned og skill dem fra produktet, og skill eventuelle lyskilder fra produktet hvis mulig. Det er brukerens ansvar å slette personopplysninger fra

nORsk

produktet. Ta deretter avfallet til et offentlig avfallsinnsamlingssenter eller en deltakende forhandler som ofte vil akseptere det gratis. Emballasje bør kastes i henhold til den merkede materialkoden. Bruks- og sikkerhetsanvisninger skal først kastes når produktene de omhandler ikke lenger er i bruk. Vennligst sjekk med din lokale kommune for veiledning om avfallshåndtering. For mer informasjon, besøk www.2helpU.com og skann QR-koden ovenfor.

APARADOR DE SEBES COM HASTE DE 18 V DCMPH566

Gratulerer!
