Tipo di prodotto	Tagliasiepi telescopico senza filo
Marca	DEWALT
Modello	DCMPH566
Tensione nominale	18 V cc
Tipo di batteria	Ioni di litio (Li-Ion)
Velocità a vuoto (SPM)	2800 corse/min
Peso (senza batteria)	3,6 kg
Lunghezza totale (assemblato)	Circa 2,1 m
Livello di pressione sonora (LPA)	83 dB(A)
Livello di potenza sonora (LWA)	94 dB(A)
Valore delle vibrazioni (ah)	2,5 m/s²
Range di rotazione della testa	180° (7 posizioni bloccabili)
Materiale della lama	Acciaio temprato
Tipi di batterie compatibili	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Caricabatterie compatibili	Tutti i caricabatterie DEWALT per batterie 18 V Li-Ion
Sistema di protezione elettronica	Sì (protezione contro sovraccarichi, surriscaldamento, scarica completa)
Cinghia a tracolla	Regolabile, inclusa
Posizione delle mani	Impugnatura principale e impugnatura ausiliaria
Utilizzo previsto	Orticoltura professionale
Pulizia delle lame	Solvente per resine, poi olio leggero
Affilatura delle lame	Lima fine, angolo 38° rispetto all'orizzontale
Riparazioni	Centro di assistenza autorizzato DEWALT
Sicurezza	Doppio isolamento, blocco di sicurezza, coprilama

Domande frequenti - DCMPH566 DEWALT

Come installare il pacco batteria sul tagliasiepi?

Allineare il pacco batteria con la guida all'interno dell'impugnatura dell'utensile, poi farlo scorrere fino a quando scatta. Assicurarsi che sia ben bloccato. Per rimuoverlo, premere il pulsante di rilascio e tirare con decisione.

Come ruotare la testa di taglio?

Afferrare saldamente la testa di taglio, premere il pulsante di blocco e girare l'impugnatura della testa per ruotarla. La testa può essere bloccata in una delle 7 posizioni su 180°. Rilasciare per bloccare.

Qual è la tecnica migliore per tagliare una siepe?

Utilizzare un movimento ampio di spazzata inclinando leggermente la lama verso il basso. Per un taglio dritto, tendere un cordeau come guida. Per la potatura laterale, iniziare dal basso e spazzare verso l'alto. Mantenere sempre una postura stabile.

Come mantenere le lame?

Dopo l'uso, pulire accuratamente le lame con un solvente per resine, quindi applicare un sottile strato di olio leggero. Se la lama è scheggiata, utilizzare una lima fine rispettando l'angolo originale di 38°. Far affilare da un centro autorizzato se necessario.

Cosa fare se le lame si bloccano?

Spegnere immediatamente l'utensile e rimuovere la batteria. Quindi, rimuovere con cura i detriti. Non forzare mai le lame. Verificare l'assenza di danni prima di riutilizzare l'utensile.

Quali batterie sono compatibili con il DCMPH566?

Il modello DCMPH566 funziona con batterie DEWALT 18 V Li-Ion, in particolare i modelli: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548.

Come pulire l'utensile dopo l'uso?

Rimuovere la batteria. Utilizzare un panno umido con sapone neutro per pulire le superfici non metalliche. Non immergere mai l'utensile in acqua. Pulire le lame con un solvente per resine e lubrificarle leggermente.

Quali dispositivi di protezione devo indossare?

Indossare un casco di sicurezza, occhiali protettivi, protezione acustica, guanti robusti e scarpe antiscivolo. Utilizzare una maschera antipolvere in zone polverose.

Come trasportare e riporre l'utensile in sicurezza?

Rimuovere sempre la batteria prima del trasporto. Posizionare il coprilama sulle lame. Tenere l'utensile per l'asta al punto di equilibrio. Riporlo in un luogo asciutto e fresco, fuori dalla portata dei bambini.

Dove posso far riparare il mio tagliasiepi?

Per qualsiasi riparazione, contattare un centro di assistenza autorizzato DEWALT. Non tentare di riparare da soli il caricabatterie o la batteria. Utilizzare solo ricambi identici.

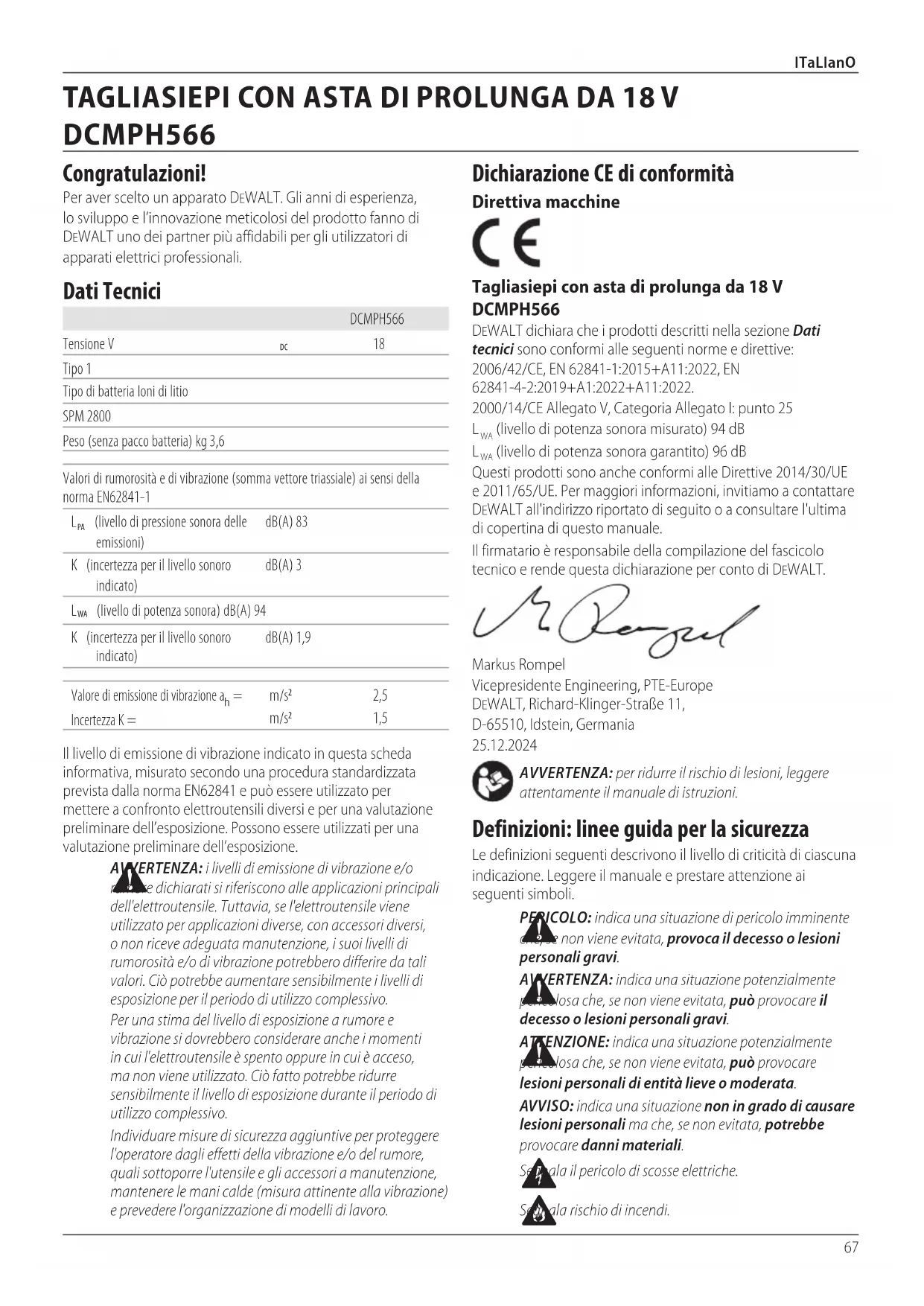

MANUALE UTENTE DCMPH566 DEWALT

Italiano (tradotto dalle istruzioni originali) 67

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DCMPH566
Tensione V	DC	18
Tipo 1
Tipo di batteria loni di litio
SPM 2800
Peso (senza pacco batteria) kg 3,6
Valori di rumorosità e di vibrazione (somma vettore triassiale) ai sensi della norma EN62841-1
L_PA (livello di pressione sonora delle emissioni)	dB(A) 83
K (incertezza per il livello sonoro indicato)	dB(A) 3
L_WA (livello di potenza sonora) dB(A) 94
K (incertezza per il livello sonoro indicato)	dB(A) 1,9
Valore di emissione di vibrazione a_h =	m/s ^2	2,5
Incertezza K =	m/s ^2	1,5

Il livello di emissione di vibrazione indicato in questa scheda informativa, misurato secondo una procedura standardizzata prevista dalla norma EN62841 e può essere utilizzato per mettere a confronto elettroutensili diversi e per una valutazione preliminare dell'esposizione. Possono essere utilizzati per una valutazione preliminare dell'esposizione.

AVERTENZA: i livelli di emissione di vibrazione e/o riferire dichiarati si riferiscono alle applicazioni principali dell'elettroutensile. Tuttavia, se l'elettroutensile viene utilizzato per applicazioni diverse, con accessori diversi, o non riceve adeguata manutenzione, i suoi livelli di rumorosità e/o di vibrazione potrebbero differire da tali valori. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo.

Per una stima del livello di esposizione a rumore e vibrazione si dovrebbero considerare anche i momenti in cui l'elettroutensile è spento oppure in cui è acceso, ma non viene utilizzato. Ciò fatto potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti della vibrazione e/o del rumore, quali sottoporre l'utensile e gli accessori a manutenzione, mantenere le mani calde (misura attinente alla vibrazione) e prevedere l'organizzazione di modelli di lavoro.

Dichiarazione CE di conformità

Direttiva macchine

Tagliasiepi con asta di prolunga da 18 V DCMPH566

DEWALT dichiara che i prodotti descritti nella sezione Dati tecnici sono conformi alle seguenti norme e direttive: 2006/42/CE, EN 62841-1:2015+A11:2022, EN 62841-4-2:2019+A1:2022+A11:2022.

2000/14/CE Allegato V, Categoria Allegato I: punto 25 L WA (livello di potenza sonora misurato) 94 dB L WA (livello di potenza sonora garantito) 96 dB

Questi prodotti sono anche conformi alle Direttive 2014/30/UE e 2011/65/UE. Per maggiori informazioni, invitiamo a contattare DEWALT all'indirizzo riportato di seguito o a consultare l'ultima di copertina di questo manuale.

Il firmatario è responsabile della compilazione del fascicolo tecnico e rende questa dichiarazione per conto di DEWALT.

Mr. Rergel Molecular Laboratory

Markus Rompel

Vicepresidente Engineering, PTE-Europe DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germania 25.12.2024

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente percolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente percelosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Se nala il pericolo di scosse elettriche.

Seva ala rischio di incendi.

Batterie Caricatori/Tempi di Ricarica (Minuti)
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	75	240	150	120	75	60	50	50	75	150

*Codice data 201811475B o successivo

**Codice data 201536 o successivo

AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI

AVERTENZA: leggere attentamente tutte le a. vertenze, istruzioni, illustrazioni e specifiche

fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

Sicurezza Elettrica

d) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
e) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.

f) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
g) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
h) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
i) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

Sicurezza Personale

j) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
k) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
1) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il

dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.

m) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
n) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
o) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
p) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
q) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

Uso e Manutenzione Dell'apparato Elettrico

r) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
s) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
t) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
u) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
v) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
w) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi

affilati riduce le probabilità di inceppamento e ne facilita il controllo.

x) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
y) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

Uso e Manutenzione Della Batteria

z) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.
aa) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
ab) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.
ac) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni o ustioni.
ad) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
ae) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.
af) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

Assistenza

ag) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali

identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.

ah) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Avvertenze di sicurezza per i tagliasiepi

a. Non utilizzare il tagliasiepi in caso di maltempo, soprattutto quando vi è il rischio di fulmini. Ciò diminuisce il rischio di essere colpiti da fulmine.
b. Mantenere tutti i fili elettrici e i cavi di alimentazione lontani dall'area di taglio. Potrebbero essere presenti fili elettrici e cavi di alimentazione nascosti nei cespugli o nelle siepi ed è facile tagliarli accidentalmente con la lama.
c. Indossare dispositivi di protezione per l'udito. L'uso di dispositivi di protezione diminuirà il rischio di perdita dell'udito.
d. Afferrare il tagliasiepi solo dalle impugnature dotate di superfici isolate, poiché la lama potrebbe accidentalmente toccare fili elettrici nascosti. Il contatto tra le lame e un filo sotto tensione mette sotto tensione le parti metalliche esposte del tagliasiepi e potrebbe esporre l'operatore a scosse elettriche.
e. Tenere tutte le parti del corpo lontano dalla lama. Non rimuovere il materiale tagliato né tenere fermo il materiale da tagliare quando le lame sono in movimento. La lama continua a muoversi dopo lo spegnimento del tagliasiepi. Un attimo di distrazione durante l'uso del tagliasiepi può causare gravi lesioni personali.
f. Durante la rimozione di materiale inceppato o durante la manutenzione del tagliasiepi assicurarsi che tutti gli interruttori di corrente siano disattivati e che il pacco batteria sia stato rimosso o scollegato. L'attivazione accidentale del tagliasiepi durante la rimozione di materiale inceppato o l'esecuzione di interventi di manutenzione su di esso può provocare lesioni personali gravi.
g. Trasportare il tagliasiepi afferrandolo dall'impugnatura, con la lama ferma e facendo attenzione a non mettere in funzione alcun interruttore di accensione. Il trasporto corretto del tagliasiepi diminuisce il rischio di avvio accidentale, con conseguenti possibili lesioni personali causate dalle lame.
h. Durante il trasporto o quando si ripone il tagliasiepi utilizzare sempre il coprilama. Una manipolazione corretta del tagliasiepi riduce il rischio di lesioni personali causate dalla lama.

Avvertenze di sicurezza aggiuntive per i tagliasiepi telescopici

a. Indossare sempre un elmetto di protezione durante l'utilizzo del tagliasiepi telescopico sopra il livello del capo. I detriti in caduta possono causare gravi lesioni personali.

b. Durante l'utilizzo del tagliasiepi telescopico usare sempre entrambe le mani. Afferrare il tagliasiepi telescopico con entrambe le mani per evitare di perderne il controllo.
c. Per ridurre il rischio di folgorazione, non utilizzare mai il tagliasiepi telescopico in prossimità di linee elettriche. Il contatto con linee elettriche o l'utilizzo in prossimità di esse può causare gravi lesioni o folgorazione, potenzialmente letali.

Ulteriori istruzioni di sicurezza per i tagliasiepi

AVERTENZA: gli elementi di taglio continuano a girare dopo lo spegnimento del motore.

- Verificare se siano presenti oggetti estranei sulla siepe, come ad esempio reti metalliche.

- L'uso previsto è descritto in questo manuale d'istruzioni. L'uso di accessori o dotazioni diversi, o l'impiego di questo elettroutensile per scopi diversi da quelli raccomandati in questo manuale di istruzioni possono comportare il rischio di lesioni personali e/o danni materiali.

- Non trasportare l'elettroutensile con le mani sull'impugnatura anteriore, sull'interruttore o sul grilletto di azionamento, a meno che la batteria sia stata rimossa.

- Se non si è mai usato un tagliasiepi in precedenza, oltre ad apprendere il contenuto di questo manuale, è preferibile chiedere a un utilizzatore esperto una dimostrazione pratica.

- Non toccare mai le lame mentre l'elettroutensile è in funzione.

• Non tentare mai di arrestare le lame in modo forzato.

- Non appoggiare l'elettroutensile fino a quando le lame non si sono completamente fermate.

- Controllare regolarmente che le lame non siano danneggiate e usurate. Non utilizzare l'elettroutensile se le lame sono danneggiate.

- Prestare attenzione ad evitare di colpire con le lame oggetti duri (come, ad esempio, fili metallici, ringhiere) durante il taglio. Se si dovesse accidentalmente colpire un oggetto di questo tipo, spegnere immediatamente l'elettroutensile e controllare se ha subito danni.

- Se l'elettroutensile dovesse cominciare a vibrare in modo anomalo, spegnerlo immediatamente, estrarre la batteria e quindi controllare se vi sono danni.

- Se l'elettroutensile si blocca, spegnerlo immediatamente. Rimuovere la batteria prima di tentare di eliminare eventuali inceppamenti.

- Dopo l'uso, infilare sulle lame la guaina fornita in dotazione. Riporre l'elettroutensile, verificando che la lama non sia esposta.

- Assicurarsi sempre che tutte le protezioni siano montate durante l'utilizzo dell'elettroutensile. Non tentare mai di usare un elettroutensile non completo o che sia stato sottoposto a modifiche non autorizzate.

• Non permettere mai ai bambini di usare l'elettroutensile.

- Essere consapevoli della possibilità di caduta dei pezzi tagliati dai lati più alti di una siepe.

• Tenere sempre l'elettroutensile con entrambe le mani e mediante le impugnature di cui è provvisto.
• Il tagliasiepi è destinato all'uso da parte di un operatore che lavori in piedi a livello del terreno, e non su scale o altri supporti instabili.
• L'operatore deve accertarsi che il dispositivo/i dispositivi di bloccaggio di qualsiasi componente mobile sia/siano bloccati.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Menomazioni uditive.
• Rischio di lesioni personali causati da schegge volanti.
• Rischio di bruciature causate da parti che si arroventano durante la lavorazione.
• Rischio di lesioni personali causate dall'utilizzo prolungato.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatterie DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Questo caricabatterie DEWALT è provvisto di doppio isolamento, il che rende superfluo il filo di terra.

Se il cavo di alimentazione è danneggiato farlo riparare solo presso un centro di assistenza DEWALT autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici

Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (consultare la sezione Dati tecnici del manuale del prodotto o del caricabatterie). La sezione minima del conduttore è 1 mm² e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatterie

CONSERVARE QUESTE ISTRUZIONI: questo manuale contiene importanti istruzioni di sicurezza e d'uso per i caricabatterie DEWALT. Per maggiori informazioni consultare la sezione Dati tecnici del manuale del prodotto o del caricabatterie. Prima di utilizzare il caricabatterie, leggere tutte le istruzioni e i simboli di attenzione riportati sullo stesso, sul pacco batteria e sul prodotto alimentato a batteria.

AVERTENZA: rischio di scosse elettriche. Fare in modo che venire che penetri del liquido di qualsiasi tipo all'interno del caricabatterie. Potrebbero verificarsi scosse elettriche.

AVVERTENZA: si raccomanda l'uso di un interruttore differenziale salvavita con una corrente residua nominale di 30 mA o inferiore.

ATTENZIONE: pericolo di ustioni. Per ridurre il rischio azisioni alle persone ricaricare solo batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare, provocando lesioni personali e danni materiali.

AVERTENZA: i caricabatterie DEWALT non sono destinati all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o che non siano in possesso della dovuta esperienza o conoscenza, a meno che siano sorvegliate da una persona responsabile della loro sicurezza.

ATTENZIONE: i bambini devono essere sorvegliati per assicararsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricabatterie collegato alla presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, ad esempio, lana d'acciaio, fogli di alluminio o accumuli di particelle metalliche, devono essere tenuti lontano dalle cavità del caricabatterie. Scollegare sempre il caricabatterie dalla presa di corrente quando il pacco batteria non è in sede. Scollegare il caricabatterie dalla presa di corrente prima di iniziare a pulirlo.

- NON tentare di ricaricare una batteria DEWALT con un caricabatterie di marca diversa in cui in cui sia comunque possibile inserire la batteria. I caricabatterie DEWALT non sono concepiti per impieghi diversi dal ricaricare batterie ricaricabili DEWALT. I caricabatterie e le batterie DEWALT sono progettati specificatamente per funzionare insieme. Qualsiasi altro utilizzo comporta il rischio di incendio, scossa elettrica o folgorazione.

- Non esporre il caricabatterie alla pioggia o alla neve. Se dovesse penetrare dell'acqua all'interno del prodotto, il rischio che si verifichino scosse elettriche aumenta.

- Per scollegare il caricabatterie dalla presa di corrente, tirare la spina e non il cavo di alimentazione. In tal modo si riduce il rischio che si danneggino entrambi.

- Non utilizzare il caricabatterie se il cavo di alimentazione o la spina sono danneggiati. Farli sostituire immediatamente.

- Posizionare le unità in modo che i cavi non attraversino passaggi pedonali o vengano a trovarsi nell'area di lavoro. In questo modo si evita il rischio di inciampare nel cavo di alimentazione o di danneggiarlo calpestandolo.

- Non usare cavi di prolunga, salvo nei casi in cui sia assolutamente necessario. L'utilizzo di cavi di prolunga non idonei potrebbe dar luogo al rischio di incendi, scosse elettriche o folgorazione.

- Non appoggiare alcun oggetto sopra il caricabatterie e non posizionare il caricabatterie su una superficie

morbida che potrebbe ostruire le fessure di ventilazione, provocando uno sviluppo eccessivo di calore all'interno.

Tenere il caricabatterie lontano da qualsiasi fonte di calore. Il caricabatterie viene ventilato tramite le feritoie presenti nella parte superiore e inferiore dell'alloggiamento.

• Non mettere in funzione il caricabatterie se ha subito un forte colpo o una caduta o se è stato danneggiato in altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatterie. Quando è necessario un intervento di assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Il riassemblaggio sbagliato potrebbe comportare il rischio di scosse elettriche, folgorazione o incendio.
• Scollegare il caricabatterie dalla presa di corrente prima di provare a pulirlo. Così facendo si riduce il rischio che si verifichino scosse elettriche. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro due caricabatterie.

Ricarica di una batteria

NOTA: consultare l'etichetta accanto alla/e spia/e del caricabatterie per conoscere gli schemi di accensione/spegnimento e lampeggiamento. Nei caricabatterie meno recenti potrebbero essere riportate informazioni aggiuntive e/o potrebbe non essere presente la spia gialla, essendo dotati di una sola spia rossa.

1. Collegare il caricabatterie in una presa di corrente adatta prima di inserirvi il pacco batteria.
2. Introdurre e inserire completamente in sede il pacco batteria. La spia di sinistra lampeggia di rosso a indicare che il processo di ricarica è iniziato. Nei caricabatterie a due fasi di carica ciò indica la Fase di carica 1 durante la quale il pacco batteria viene ricaricato per la maggior parte della sua capacità.
3. In un caricabatterie a una sola fase di carica, la ricarica è completa quando la spia di sinistra rimane accesa fissa di rosso e quella di destra non si accende. In un caricabatterie a due fasi di carica, la spia di sinistra rimane accesa fissa di rosso e la spia di destra lampeggia di continuo di rosso a indicare la Fase 2 di carica, durante la quale il pacco batteria viene portato alla sua massima capacità. La Fase 2 di carica è completa quando entrambe le spie rimangono accese fisse di rosso. Una volta ricaricato completamente, il pacco batteria può essere rimosso dal caricabatterie e utilizzato oppure essere lasciato inserito nel caricabatterie.

Il caricabatterie non ricarica un pacco batteria difettoso. La mancata accensione delle spie del caricabatterie potrebbe indicare un problema dello stesso o la presenza di un guasto nel pacco batteria. Interrompere immediatamente l'uso di entrambi e portarli in un centro di assistenza autorizzato.

NOTA: per estrarre il pacco batteria dal caricabatterie alcuni modelli richiedono la pressione del pulsante di rilascio batteria.

AVVERTENZA: ricaricare le batterie solo quando la temperatura dell'aria è superiore a 4 °C e inferiore a 40 °C.

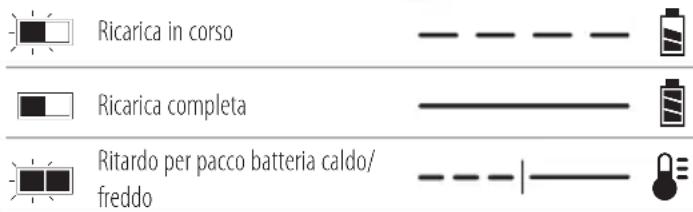

Spie di un caricabatterie una fase di carica

Ricarica in corso Ricarica completa Ritardo per pacco batteria caldo/freddo

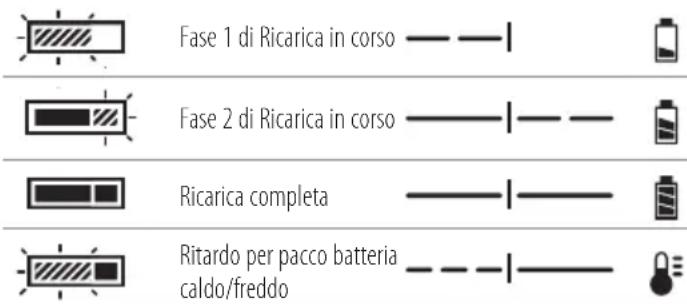

Spie di un caricabatterie a due fasi di carica

Fase 1 di Ricarica in corso — — Fase 2 di Ricarica in corso — — Ricarica completa — — Ritardo per pacco batteria caldo/freddo — —

Ritardo per pacco batteria caldo/freddo

Quando il caricabatterie rileva un pacco batteria troppo caldo o troppo freddo avvia automaticamente un ritardo per pacco caldo/freddo, sospendendo la ricarica finché il pacco batteria avrà raggiunto la temperatura appropriata. Il caricabatterie passa quindi automaticamente alla modalità di ricarica. Questa funzionalità assicura la massima durata del pacco batteria.

Un pacco batteria freddo si ricarica a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si ricarica a una velocità rallentata per tutto il ciclo di ricarica e non torna alla velocità di ricarica massima anche se si scalda.

Alcuni caricabatterie sono provvisti di una ventola interna per il raffreddamento del pacco batteria. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

I prodotti XR Li-Ion, alimentati con batterie agli ioni di litio, sono dotati di un Sistema di protezione elettronico che salvaguarda il pacco batteria da sovraccarico, surriscaldamento o scaricamento completo.

Se interviene il Sistema di protezione elettronico Il prodotto si spegne automaticamente. In tal caso, inserire il pacco batteria agli ioni di litio nel caricabatterie e lasciarlo inserito fino a quando non è completamente carico.

Fissaggio a parete

Questi caricabatterie sono concepiti in modo da poter essere fissati a parete oppure appoggiati in verticale su un tavolo o un piano di lavoro. Se si opta per il fissaggio a parete, posizionare il caricabatterie a portata di una presa elettrica, lontano da spigoli o altri ostacoli che potrebbero impedire il passaggio dell'aria. Utilizzare il retro del caricabatterie come modello per posizionare le viti di fissaggio alla parete. Fissare il caricabatterie in modo sicuro, utilizzando viti per cartongesso (acquistate separatamente) lunghe almeno 25,4 mm e con un diametro

della testa di 7-9 mm, inserite nel legno a una profondità ottimale, lasciando circa 5,5 mm delle viti esposti. Allineare le fessure sul retro del caricabatterie con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni per la pulizia del caricabatterie

AVERTENZA: rischio di scosse elettriche. Scollegare inicabatterie dalla presa di corrente prima

della pulizia. Rimuovere sporco e grasso dall'esterno del caricabatterie con un panno o uno spazzolino con setole non di metallo. Non utilizzare acqua o soluzioni detergenti. Non consentire mai che penetri del liquido all'interno all'interno del prodotto e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
  • Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non immagazzinare o non utilizzare l'apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40 °C (come nei capannoni o nelle costruzioni metalliche in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AIVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVERTENZA: pericolo d'incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AWERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione,

ITALIANO

DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT™ ha due modalità: Uso e Trasporto.

Modalità Uso: Quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più

basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la classificazione di Trasporto Wh potrebbe indicare 3 x 36 Wh, ovvero 3 batterie di 36 Wh ciascuna.

Esempio di marcatura sull'etichetta d'uso e trasporto

La classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vederei Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato).

Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo di batteria

Il modello DCMPH566 funziona con un 18 pacco batteria da volt.

È possibile usare questi pacchi batteria: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Per ulteriori informazioni consultare la sezione "Dati tecnici".

Contenuto della confezione

La confezione contiene:

1 Tagliasiepi
1 Tracolla
1 Pacco batteria agli ioni di litio (modelli C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 Pacchi batteria agli ioni di litio (modelli C2, D2, L2, M2, P2, S2, T2, X2, Y2)
3 Pacchi batteria agli ioni di litio (modelli C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1 Manuale di istruzioni

nOTa: i pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. Le batterie e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono i pacchi batteria Bluetooth.

nOTa: il marchio denominativo e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

• Verificare la presenza di eventuali danni all'apparecchio, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.
• Prima di utilizzare il prodotto, prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'elettroutensile

Sull'utensile compaiono i seguenti pittogrammi:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare dispositivi di protezione per l'udito.

Utilizzare dispositivi di protezione per gli occhi.

Indossare un elmetto protettivo.

Indossare guanti di protezione.

Indossare calzature antiscivolo.

Prestare attenzione alla caduta di oggetti.

Non esporre l'elettroutensile alla pioggia o a un'umidità intensa e non lasciarlo all'aperto quando piove.

Spegnere l'elettroutensile. Prima di eseguire qualsiasi intervento di manutenzione sull'elettroutensile, estrarre la batteria.

Allontanare le persone eventualmente presenti a debita distanza.

Tenere le mani lontane dalla lama.

Pericolo di elettrocuzione. Tenersi ad almeno 10 m dalle linee elettriche sospese.

Potenza sonora garantita ai sensi della. Direttiva 2000/14/CE.

Posizione del Codice Data (Fig. A)

Il codice data 22, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento. Esempio:

2025 XX XX

Anno di fabbricazione

Descrizione (Fig. A)

AIVERTENZA: non modificare mai l'elettroutensile né elecima sua parte. Ne potrebbero derivare danni materiali o lesioni a persone.

1 Grilletto di accensione/spegnimento
2 Levetta di sicurezza
3 Impugnatura
4 Impugnatura ausiliaria
5 Alloggiamento motore
6 Pacco batteria
7 Pulsante di rilascio batteria
8 Manicotto filettato
9 Asta filettata
10 Supporto tracolla
11 Lama del tagliasiepi
12 Testa del tagliasiepi orientabile
13 Pulsante di blocco testa del tagliasiepi
14 Impugnatura testa del tagliasiepi

Uso previsto

Questo tagliasiepi DEWALT DCMPH566 è stato progettato per applicazioni professionali di potatura paesaggistica.

nOn utilizzare in presenza di acqua, liquidi infiammabili o gas. Questo tagliasiepi su asta è un elettroutensile professionale.

nOn consentire ai bambini di entrare in contatto con l'elettroutensile. L'uso di questo elettroutensile da parte di persone inesperte deve avvenire sotto sorveglianza.

- Questo prodotto non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non siano sottoposte sorveglianza o abbiano ottenuto

istruzioni riguardo all'uso dell'utensile da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

AVVERTENZA: utilizzare esclusivamente pacchi batteria e canabatterie DEWALT.

Inserimento e rimozione del gruppo batterie dall'apparato (Fig. B)

nOTa: per risultati ottimali, assicurarsi che il pacco batteria sia completamente carico.

Per installare il pacco batteria nell'impugnatura dell'apparato

1. Allineare il pacco batteria 7 alle guide all'interno dell'impugnatura dell'apparato (Fig. B).
2. Farlo scorrere nell'impugnatura finché il pacco batteria non è saldamente posizionato nell'apparato e assicurarsi che non si disinnesti.

Per rimuovere il pacco batteria dall'apparato

1. Premere il pulsante di rilascio della batteria 7 ed estrarre il pacco batteria dall'impugnatura dell'apparato.
2. Inserire il pacco batteria nel caricatore come descritto nella sezione caricabatteria di questo manuale.

Pacchi batteria con indicatore del livello di carburante (Fig. B)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante ?. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del carburante non si illumina e sarà necessario ricaricare la batteria.

nOTa: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Fissaggio e regolazione della tracolla (Fig. D)

Il tagliasiepi con asta di prolunga è dotato di una tracolla regolabile.

1. Far scattare la chiusura della tracolla 17 sul supporto della tracolla 10 situato sull'unità, proprio di fronte al grilletto di accensione/spegnimento, come mostrato in Figura.
   Regolare la tracolla, in modo da infilarla sulla propria spalla.

Unire il modulo della testa del tagliasiepi al modulo dell'impugnatura (Fig. A, C)

Combinando il modulo dell'impugnatura 15 con il modulo della testa del tagliasiepi 21 si ottiene un tagliasiepi con asta di prolunga, raggiungendo una lunghezza di circa 2,1 m.

1. Allineare la scanalatura sull'esterno del lato di accoppiamento del modulo dell'impugnatura 15 alla linguetta che si trova all'interno del lato di accoppiamento della testa tagliasiepi 21.
2. Fare scorrere verso il basso il manicotto filettato 8 sul modulo della testa il più possibile e ruotare il manicotto in senso orario finché non si arresta e copre completamente i filetti, come mostrato in Figura.

AVERTENZA: controllare sempre che il manicotto completamente avvitato e che i filetti non siano più visibili. Non avvitare completamente il manicotto potrebbe causare il distacco dei componenti creando una condizione pericolosa. Controllare periodicamente i collegamenti per verificare che i filetti non siano visibili.

Orientamento della testa del tagliasiepi

(Fig. E–G)

La testa del tagliasiepi ruota di 180° e può essere bloccata in sette posizioni operative diverse entro questo intervallo. Per evitare lo schiacciamento, non afferrare le lame. Indossare dei guanti e sostenere l'unità come illustrato nella Fig. G.

AVERTENZA: prima di collegare la batteria all'unità, decervarsi che la testa del tagliasiepi sia bloccata in posizione.

Orientamento della testa del tagliasiepi

1. Afferrando saldamente con una mano la testa del tagliasiepi, con l'altra mano premere il pulsante di sicurezza 13 e ruotare l'impugnatura della testa del tagliasiepi 14 per orientarla.
2. Bloccare la testa del tagliasiepi in una delle sette posizioni operative, come mostrato nella Fig. F. Per bloccare la testa del tagliasiepi in posizione rilasciare la presa sull'impugnatura della testa del tagliasiepi 14. Accertarsi che la posizione della testa del tagliasiepi sia bloccata tentando di spostare il vano motore. Se non è bloccata, ruotarla nella più vicina posizione di blocco.

FUNZIONAMENTO

Istruzioni per l'uso

AWERTENZA: osservare sempre le istruzioni di sicurezza e normative in vigore.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Corretto posizionamento delle mani (Fig. G)

AVERTENZA: per ridurre il rischio di lesioni personali gli, tenere le mani SEMPRE nella posizione corretta, come illustrato.

AVERTENZA: per ridurre il rischio di lesioni personali gli, mantenere SEMPRE l'apparato con presa sicura per prevenire reazioni improvvisie.

La posizione corretta delle mani richiede una mano sull'impugnatura principale 3 e l'altra mano sull'impugnatura ausiliaria 4.

Istruzioni per l'uso

AVKERTENZA: attenersi sempre alle istruzioni di sicurezza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e scollegare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni a persone.

Accensione e spegnimento del tagliasiepi con asta di prolunga (Fig. A)

Assicurarsi che la testa del tagliasiepi sia bloccata in una delle sette posizioni operative. Consultare la sezione "Orientamento della testa del tagliasiepi".

Per accendere l'unità, premere la levetta di sicurezza 2, quindi premere il grilletto di accensione/spegnimento 1.

Per spegnere l'unità rilasciare il grilletto di accensione/spegnimento e la levetta di sicurezza.

AVERTENZA: non tentare mai di bloccare il grilletto di accensione/spegnimento nella posizione di accensione.

Prima di utilizzare il tagliasiepi con asta di prolunga

AVERTENZA: l'unità non è stata progettata per fornire una protezione contro la folgorazione in caso di contatto con cavi elettrici sospesi. Consultare le norme vigenti a livello locale riguardanti le distanze di sicurezza dalle linee elettriche aeree e accertarsi che la posizione d'uso sia sicura e protetta prima di utilizzare il Tagliasiepi con asta di prolunga a portata estesa.

• Leggere e comprendere tutte le istruzioni prima di usare il tagliasiepi con asta di prolunga per assicurarne l'impiego sicuro. Seguire tutte le istruzioni di sicurezza. La mancata osservanza delle istruzioni di sicurezza elencate di seguito potrebbe causare gravi lesioni personali.
• Prestare sempre attenzione a quello che si sta facendo. Usare il buon senso. Non usare il tagliasiepi con asta di prolunga quando si è stanchi.
• Soltanto gli adulti opportunamente istruiti possono utilizzare il tagliasiepi con asta di prolunga. Non consentire mai l'utilizzo ai bambini.

• Non usare mai l'unità per scopi diversi dall'uso previsto.

• Non lasciare che bambini e altre persone non addestrate utilizzino questo prodotto.

• Indossare sempre un elmetto di protezione durante l'utilizzo del tagliasiepi con asta di prolunga sopra il livello del capo. I detriti che cadono dall'alto possono causare gravi lesioni personali.
• Indossare i seguenti dispositivi di sicurezza durante l'utilizzo del tagliasiepi con asta di prolunga:
• elmetto di protezione
• guanti per lavori pesanti
• calzature pesanti
• occhiali di sicurezza, con o senza schermature laterali, o una visiera di protezione;
• maschera facciale o mascherina antipolvere (se si lavora in ambienti polverosi).

- Non indossare abiti larghi o gioielli di alcun tipo che potrebbero impigliarsi nelle lame o in componenti in movimento del tagliasiepi con asta di prolunga.

- Legare i capelli lunghi in modo da tenerli sulle spalle, per evitare che si impiglino in un qualsiasi componente in movimento.

Durante l'uso del tagliasiepi con asta di prolunga

• Lavorare rimanendo concentrati. Durante l'uso dell'elettroutensile usare il buon senso.
• Mantenere pulita l'area di lavoro. Ambienti di lavoro in disordine possono essere causa d'incidenti.
• Tenere bambini, animali e altri presenti a distanza di sicurezza durante l'uso del tagliasiepi con asta di prolunga. Solamente l'utilizzatore può sostare nell'area di lavoro.
• Afferrare saldamente l'unità, con una mano sull'impugnatura del grilletto di accensione/spegnimento e l'altra sull'impugnatura dell'asta di prolunga.
• Tenere le dita lontane dal grilletto di accensione/ spegnimento fino a quando non si è pronti per l'uso.
• Prima di avviare l'unità, assicurarsi che le lame non tocchino nulla.
• Mantenere tutte le parti del corpo lontane dalle lame quando il tagliasiepi con asta di prolunga è in funzione.
• Trasportare l'unità da un posto all'altro
• con la batteria rimossa;
• afferrando l'asta di prolunga in un punto di bilanciamento;
• con il coprilama infilato
  • Non usare l'utensile in condizioni di scarsa illuminazione.
• Durante l'uso, riposarsi periodicamente e cambiare posizione di lavoro per ridurre la fatica.
• Mantenere sempre un appoggio e un equilibrio adeguati. Non sporgersi troppo. Se ci si sporge troppo, si corre il rischio di perdere l'equilibrio o di esporsi alle superfici taglienti.
• Su questo prodotto non usare mai alcuna dotazione o accessorio che non siano stati fornito con il prodotto stesso

o identificato come appropriato per l'utilizzo con questo prodotto in questo manuale di istruzioni.

Evitare l'uso del tagliasiepi con asta di prolunga

• sotto l'effetto di alcool, medicinali o stupefacenti
• sotto la pioggia o in un ambiente umido o bagnato
• in presenza di liquidi o gas facilmente infiammabili
• se il tagliasiepi con asta di prolunga è danneggiato, regolato male o non assemblato completamente e saldamente;
• se il grilletto di accensione/spegnimento non mette in funzione l'unità o non la spegne. Le lame non devono essere in movimento quando il grilletto di accensione/spegnimento viene rilasciato. Se il grilletto di accensione/spegnimento è guasto farlo sostituire da un centro di assistenza autorizzato. Vedere la sezione "Riparazioni".
• se si è di fretta
• mentre si è su un albero o una scala
• mentre si è su aste, secchi o piattaforme aeree
• in presenza di forte vento o tempesta

Istruzioni per la potatura (Fig. A, H–L)

P. P. COLO: TENERE LE MANI LONTANE DALLE LAME.

AVVERTENZA: Per proteggersi dalle lesioni, e non-ware quanto segue.

• LEGGERE IL MANUALE DI ISTRUZIONI PRIMA DELL'USO. CONSERVARE IL MANUALE DI ISTRUZIONI.
• Controllare la siepe per la presenza di oggetti estranei come fili metallici o recinzioni prima di ogni utilizzo.
  • TENERE LE MANI SULLE IMPUGNATURE. NON SPORGERSI TROPPO.
  • NON USARE IN CONDIZIONI DI BAGNATO.

ATTENZIONE: LA LAMA POTREBBE MUOVERSI DOPO LO SPEGNIMENTO.

nOTa: l'inceppamento della lama su rami di grandi dimensioni può causare danni.

POsIZIONI DI LaVORO (Fig. H, I) – Mantenere sempre un appoggio e un equilibrio adeguati.e non sbilanciarsi. Durante il taglio indossare occhiali di sicurezza e calzature antiscivolo. Tenere l'unità saldamente con entrambe le mani e accenderla. Tenere sempre il tagliasiepi come illustrato nelle Fig. H e I, con una mano sull'impugnatura con l'interruttore 3 e l'altra mano sull'impugnatura ausiliaria 4. Non tenere mai l'unità dalla testa del tagliasiepi 12.

TaGLIO DI nUOVa VEGETaZIONE (Fig. J) – Un movimento ampio da un lato all'altro infilando i denti della lama attraverso i rami è più efficace. Una leggera inclinazione verso il basso della lama nella direzione del moto rende il taglio migliore.

TaGLIO DELLE sIEPI a Un'aLTEZZa UnIFORME (Fig. k) – Per ottenere siepi con un'altezza perfettamente uniforme è possibile tirare una corda per tutta la lunghezza della siepe come guida.

TaGLIO LaTERaLE DELLE sIEPI (Fig. L) – Orientare il tagliasiepi come illustrato, iniziare dal basso e procedere verso l'alto.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Lubrificazione (Fig. A)

Lame

1. Dopo l'uso, pulire accuratamente la lama 11 con un solvente di resina.
2. Dopo la pulizia, applicare un sottile strato di lubrificante alla lama esposta.
3. Ruotare il tosasiepi in posizione verticale con le lame rivolte verso terra e farlo funzionare per alcuni secondi per diffondere completamente il liquido di lubrificazione.

Manutenzione della lama (Fig. M)

Le lame sono realizzate in acciaio temprato di alta qualità e con l'uso normale non richiedono di essere riaffilate. Tuttavia, se vengono colpite accidentalmente una recinzione metallica oppure sassi, oggetti di vetro o altri oggetti duri, come illustrato nella Fig. M, è possibile che si crei un intaglio nella lama. Non è necessario eliminare tale intaglio, salvo che interferisca con il movimento della lama. Se dovesse interferire, rimuovere la batteria e utilizzare una lima a denti fini o una pietra per affilare per rimuovere l'incrinatura. In caso di caduta del tagliasiepi, ispezionarlo accuratamente per la presenza di eventuali danni. Se la lama è piegata, l'alloggiamento crepato, le impugnature rotte o se si dovesse notare qualsiasi altra condizione che potrebbe compromettere il funzionamento del tagliasiepi, contattare il centro di assistenza autorizzato per le riparazioni locale prima di rimetterlo in uso.

I fertilizzanti e gli altri prodotti chimici usati in giardino contengono sostanze che velocizzano notevolmente la corrosione dei metalli. Non conservare l'unità su o accanto a fertilizzanti o sostanze chimiche.

Con la batteria rimossa, utilizzare solo sapone neutro e un panno umido per pulire l'unità. Non far penetrare del liquido all'interno dell'unità, e non immergere alcuno dei suoi componenti direttamente in un liquido. Impedire la formazione di ruggine sulle lame mediante l'applicazione di una pellicola di olio per macchine leggero dopo la pulizia.

Affilatura della lama (Fig. N)

ATTENZIONE: Per prestazioni ottimali mantenere la lama di una. Una lama smussata non esegue un taglio netto.

ATTENZIONE: Durante l'affilatura della lama, assicurarsi a vuovere la batteria.

ATTENZIONE: sE La LaMa È PIEGaTa O DcM.EGGlaTa sOsTITUIRLa IMMEDIaTaMEnTE

Si raccomanda di eseguire l'affilatura delle lame presso un centro di assistenza di fabbrica DEWALT. Tuttavia, i taglienti della lama possono essere affilati utilizzando una lima a denti fini 18.

1. Fare funzionare il tagliasiepi fino a quando le lame 19 sono sfalsate.
2. Prima di affilare la lama accertarsi che la levetta di sicurezza sia inserita, che la lama si sia arrestata e che la batteria sia stata rimossa.
3. Indossare occhiali e guanti di protezione e prestare attenzione a non tagliarsi.
4. Rifilare con cura i taglienti della lama con una lima a denti fini. Limare in direzione del tagliente 20 con l'angolo di taglio originale (38° rispetto alla posizione orizzontale). Rifilare solo i taglienti dritti delle lame. Non limare dove il tagliente si incurva verso il centro della lama.
5. Mettere sottosopra il tagliasiepi per affilare la lama inferiore.
6. Ripetere i passaggi descritti per affilare il lato opposto di ciascuna lama.

Pulizia

AVERTENZA: soffiare via la polvere dall'alloggiamento sia compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori su richiesta

AVERTENZA: su questo prodotto sono stati collaudati solvanto gli accessori offerti da DEWALT, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Protezione dell'ambiente

I prodotti/Le batterie sono riciclabili, ma, se sono contrassegnati con il simbolo del cassonetto barrato, non devono essere smaltiti con i normali rifiuti domestici.

Lasciare scaricare completamente le batterie e separarle e, se possibile, separare le fonti luminose dal prodotto. È responsabilità dell'utilizzatore provvedere all'eliminazione di tutti i dati personali dal prodotto da smaltire. A quel punto sarà possibile conferirlo presso un centro di raccolta ufficiale o presso un rivenditore aderente all'iniziativa, che nella maggior parte dei casi lo ritirerà a titolo gratuito. L'imballaggio deve essere scartato in base al codice del materiale contrassegnato su di esso. Le istruzioni per l'uso e la sicurezza devono essere smaltite solo quando il prodotto non è più in uso.

Per informazioni sulla gestione dei rifiuti, rivolgersi alla propria comunità locale/al proprio comune di residenza. Per ulteriori informazioni, visitare il sito web www.2helpU.com e scansionare il codice QR riportato sopra.
