Produkttyp	Sladdlös häcksax på stång
Märke	DEWALT
Modell	DCMPH566
Märkspänning	18 V DC
Batterityp	Litiumjon (Li-jon)
Tomgångshastighet (SPM)	2800 slag/min
Vikt (utan batteri)	3,6 kg
Total längd (monterad)	Cirka 2,1 m
Ljudtrycksnivå (LPA)	83 dB(A)
Ljudeffektnivå (LWA)	94 dB(A)
Vibrationsvärde (ah)	2,5 m/s²
Huvudets svängningsområde	180° (7 låsbara positioner)
Bladmaterial	Härdat stål
Kompatibla batterityper	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Kompatibla laddare	Alla DEWALT-laddare för 18 V Li-jon-batterier
Elektroniskt skyddssystem	Ja (skydd mot överbelastning, överhettning, fullständig urladdning)
Axelrem	Justerbar, ingår
Handposition	Huvudhandtag och extrahandtag
Avsedd användning	Professionell trädgårdsskötsel
Rengöring av blad	Lösningsmedel för kåda, sedan lätt olja
Slipning av blad	Finfil, vinkel 38° i förhållande till horisontalplanet
Reparationer	Auktoriserad DEWALT-service
Säkerhet	Dubbel isolering, säkerhetslås, bladskydd

Vanliga frågor - DCMPH566 DEWALT

Hur installerar man batteripaketet på häcksaxen?

Rikta in batteripaketet mot skenan inuti verktygets handtag och skjut det tills det klickar på plats. Se till att det är ordentligt låst. För att ta bort det, tryck på frigöringsknappen och dra ordentligt.

Hur roterar man skärhuvudet?

Greppa skärhuvudet stadigt, tryck in låsknappen och vrid handtaget på huvudet för att rotera. Huvudet kan låsas i en av 7 positioner över 180°. Släpp för att låsa.

Vilken är den bästa tekniken för att klippa en häck?

Använd en bred svepande rörelse och luta bladet lätt nedåt. För en rak klippning, sträck ett snöre som guide. För sidoskärning, börja längst ner och svep uppåt. Håll alltid en stabil hållning.

Hur underhåller man bladen?

Efter användning, rengör bladen noggrant med ett lösningsmedel för kåda, applicera sedan ett tunt lager lätt olja. Om bladet är flisigt, använd en fin fil och följ den ursprungliga vinkeln på 38°. Låt slipa av en auktoriserad service om nödvändigt.

Vad gör man om bladen fastnar?

Stäng omedelbart av verktyget och ta bort batteriet. Ta sedan försiktigt bort skräp. Tvinga aldrig bladen. Kontrollera att det inte finns skador innan du använder verktyget igen.

Vilka batterier är kompatibla med DCMPH566?

Modellen DCMPH566 fungerar med DEWALT 18 V Li-jon-batterier, inklusive modellerna: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548.

Hur rengör man verktyget efter användning?

Ta bort batteriet. Använd en fuktig trasa med mild tvål för att rengöra icke-metallytor. Sänk aldrig ner verktyget i vatten. Rengör bladen med ett lösningsmedel för kåda och smörj dem lätt.

Vilken skyddsutrustning ska jag bära?

Bär hjälm, skyddsglasögon, hörselskydd, rejäla handskar och halksäkra skor. Använd andningsskydd i dammiga miljöer.

Hur transporterar och förvarar man verktyget på ett säkert sätt?

Ta alltid bort batteriet före transport. Sätt bladskyddet på bladen. Håll verktyget i stången vid balanspunkten. Förvara det på en torr och sval plats, utom räckhåll för barn.

Var kan jag få min häcksax reparerad?

För reparationer, kontakta ett auktoriserat DEWALT-servicecenter. Försök inte reparera laddaren eller batteriet själv. Använd endast identiska reservdelar.

BRUKSANVISNING DCMPH566 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 131

Hold omkringstående på afstand.

Sikkerhet på arbeidsområdet

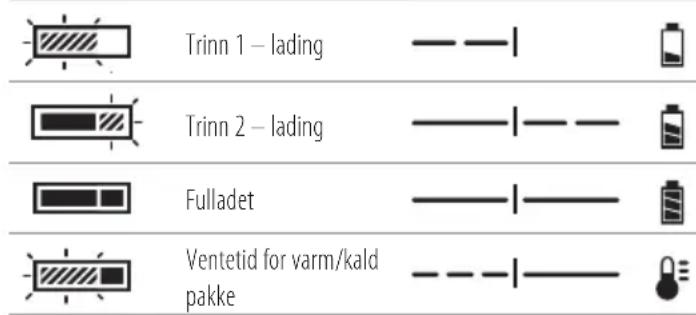

To-trinns laderindikatorer

Trinn 1 – lading Trinn 2 – lading Fulladet Ventetid for varm/kald pakke

Ventetid for varm/kald pakke

Korrekt plassering av hendene (Fig. G)

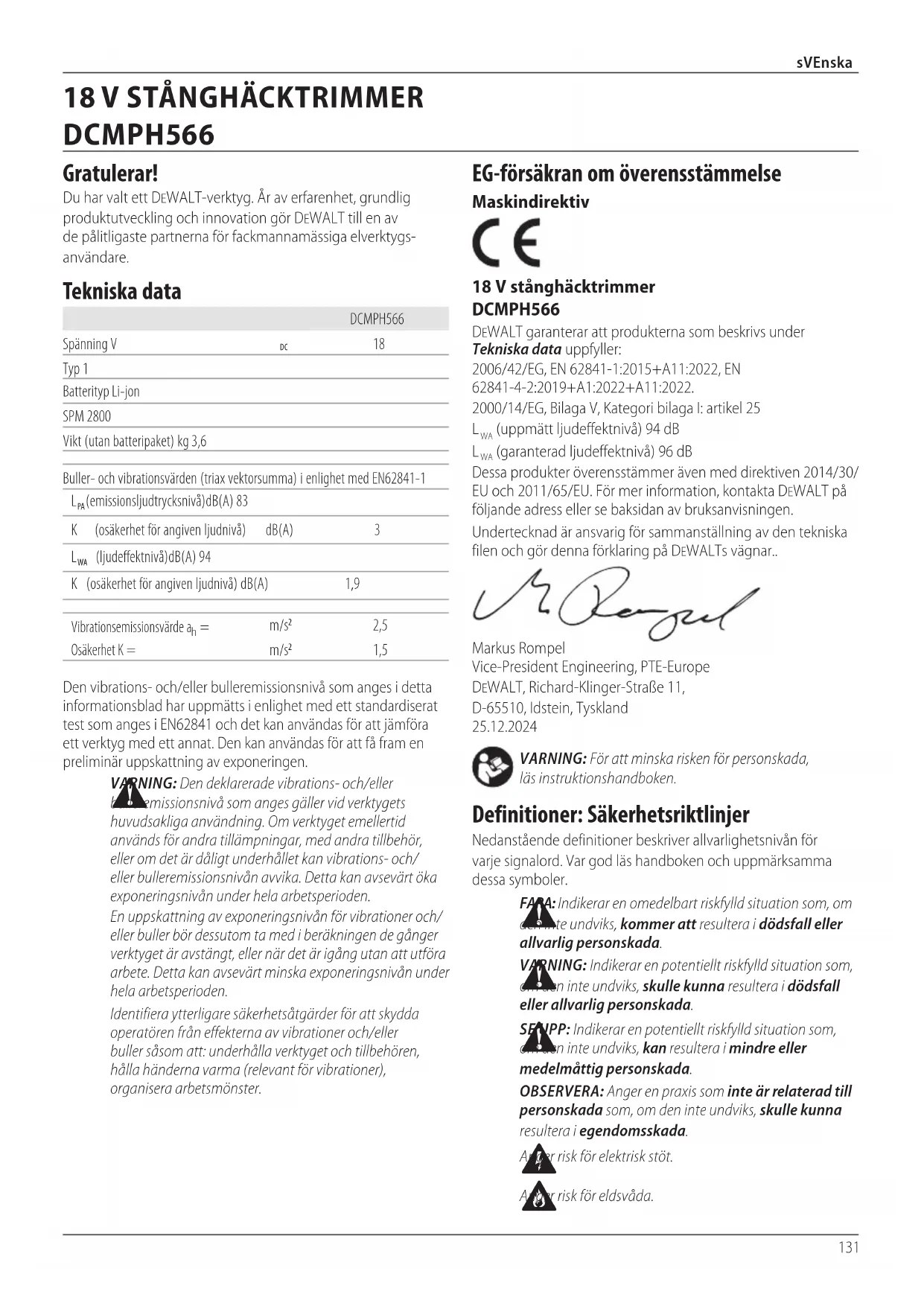

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DCMPH566
Spanning V	DC	18
Typ 1
Batterityp Li-jon
SPM 2800
Vikt (utan batteripaket) kg 3,6
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-1
L_PA (emissionsljudtrycksnivå)dB(A) 83
K (osäkerhet för angiven ljudnivå) dB(A)		3
L_WA (ljudeffektnivå)dB(A) 94
K (osäkerhet för angiven ljudnivå) dB(A)		1,9
Vibrationsemissionsvärde a_h =	m/s2	2,5
Osäkerhet K =	m/s2	1,5

Den vibrations- och/eller bulleremissionsnivå som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN62841 och det kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponeringen.

WARNING: Den deklarerade vibrations- och/eller boll-emissionsnivå som anges gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrations- och/eller bulleremissionsnivån avvika. Detta kan avsevärt öka exponeringsnivån under hela arbetsperioden.

En uppskattning av exponeringsnivån för vibrationer och/eller buller bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra arbete. Detta kan avsevärt minska exponeringsnivån under hela arbetsperioden.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom att: underhålla verktyget och tillbehören, hålla händerna varma (relevant för vibrationer), organisera arbetsmönster.

EG-försäkran om överensstämmelse Maskindirektiv

18 V stånghäcktrimmer DCMPH566

DEWALT garanterar att produkterna som beskrivs under Tekniska data uppfyller:

2006/42/EG, EN 62841-1:2015+A11:2022, EN

62841-4-2:2019+A1:2022+A11:2022.

2000/14/EG, Bilaga V, Kategori bilaga I: artikel 25

L_WA (uppmätt ljudeffektnivå) 94 dB

L_WA (garanterad ljudeffektnivå) 96 dB

Dessa produkter överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. För mer information, kontakta DEWALT på följande adress eller se baksidan av bruksanvisningen.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring på DEWALTs vägnar..

M. Georg

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om davite undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, och han inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEINPP: Indikerar en potentiellt riskfylld situation som, och en inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Aner risk för eldsvåda.

Batterier Laddare/Laddningstid (minuter)
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132			DCB119
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	75	240	150	120	75	60	50	50	75	150

*Datumkod 201811475B eller senare

**Datumkod 201536 eller senare

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

VÄRNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

Elektrisk Säkerhet

d) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
e) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
f) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
g) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från

strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

h) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
i) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

Personlig Säkerhet

j) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
k) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
1) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
m) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
n) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

o) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll här, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i delar i rörelse.

p) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.

q) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

Användning och Skötsel av Elverktyg

r) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.

s) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

t) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.

u) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.

v) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

w) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.

x) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.

y) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

Användning och Skötsel av Batteridrivna Verktyg

z) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.

aa) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.

ab) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.

ac) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.

ad) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.

ae) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.

af) Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

Service

ag) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

ah) Gör aldrig service på skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsanvisningar för häcksaxen:

a. Använd inte häcksaxen under dåliga väderförhållanden, särskilt när det är risk för åska. Detta minskar risken för åsknedslag.

b. Håll alla strömsladdar och kablar borta från klippområdet. Strömsladdar eller kablar kan döljas i häckar eller buskar och kan oavsiktligt bli avklippta av knivarna.

c. Använd hörselskydd. Lämplig skyddsutrustning minskar risken för hörselskador.

d. Håll endast häcksaxen i isolerade greppytor eftersom kniven kan komma i kontakt med dolda ledningar. Om kniven kommer i kontakt med en

strömförande ledning kan häcksaxens metalldelar bli strömförande och ge dig en elektrisk stöt.

e. Håll alla kroppsdelar undan från knivarna. Ta inte bort klippt material eller håll i materialet som skall klippas när knivarna är i rörelse. Knivarna rör sig en kort stund efter att strömbrytaren har stängt av verktyget. Under användning av häcksaxen kan även en kort ouppmärksamhet leda till allvarliga personskador.
f. När material som fastnat tas bort eller service görs på enheten, se till att alla strömbrytare är avstängda och att batteriet är borttaget eller frånkopplat. Oväntad aktivering av häcksaxen medan material som fastnat tas bort kan resultera i allvarliga personskador.
g. Bär häcksaxen i handtaget med kniven stoppat och se till att inte komma åt strömbrytaren. Om häcksaxen bärs korrekt minskar risken för oavsiktlig start med personskador av knivarna som följd.
h. När häcksaxen transporteras eller förvaras ska alltid häcksaxens knivskydd vara monterat. Om häcksaxen bärs korrekt minskar risken för personskador av knivarna.

Häcksax med utökad räckvidd Säkerhetsvarningar:

a. Använd alltid huvudskydd vid arbeten med häcksaxens förlängningsdel ovanför huvudet. Fallande skräp kan resultera i allvarliga personskador.
b. Använd alltid två händer vid arbeten med häcksaxens förlängningsdel. Håll häcktrimmerns förlängningsdel med båda händerna för att undvika att förlora kontrollen.
c. För att minska risken för dödsfall genom elektrisk ström, använd aldrig förlängningsdelen av häcksaxen nära några elektriska ledningar. Kontakt med eller användning nära strömledningar kan orsaka allvarliga skador eller elstötar som kan resultera i dödsfall.

Ytterligare säkerhetsinstruktioner för häcktrimmer

WARNING! Klippelementen fortsätter att röra sig efter att motorn stängts av

• Kontrollera att inte häcken innehåller främmande föremål, såsom trådstängsel
• Den avsedda användningen beskrivs i denna bruksanvisning. Användning av tillbehör, tillsatser eller utförande av arbete med detta verktyg annat än vad som rekommenderas i denna bruksanvisning kan utgöra en risk för personskador och/eller egendomsskador.
• Bär inte verktyget med handen på främre handtaget, omkopplaren eller avtryckaren såvida inte batteriet tagits bort.
• Om du inte har använt en häcktrimmer tidigare bör du be om praktiska instruktioner av en erfaren användare förutom att studera denna manual.

• Vidrör aldrig knivarna när verktyget körs.
  • Försök aldrig tvinga knivarna att stanna.

• Lägg inte ned verktyget förrän knivarna har stannat helt.

• Kontrollera regelbundet knivarna om det finns skador eller slitage. Använd inte verktyget om knivarna är skadade.
• Se till att undvika hårda föremål (t.e.x metallledningar, räcken) vid trimning. Skulle du oavsiktligt stöta emot ett sådan föremål, stäng omedelbart av verktyget och undersök om det finns några skador.
• Om verktyget börjar att vibrera onormalt, stäng omedelbart av verktyget och ta bort batteriet och undersök sedan om det finns några skador.
• Om verktyget kör fast, stäng omedelbart av det. Ta bort batteriet innan du försöker ta bort något hinder.
• Efter användning, placera knivskyddet som medföljer över knivarna. Vid förvaring av verktyget se till att knivarna inte är synliga.
• Se alltid till att skydden är monterade när verktyget används. Försök aldrig att använda ett icke komplett verktyg eller ett verktyg med obehöriga modifieringar.
  • Låt aldrig barn använda verktyget.
• Se upp för fallande skräp när de högre sidorna på häcken klipps.
• Håll alltid verktyget med båda händerna och i de handtag som finns.
• Häcksaxen är avsedd att användas på marknivå och inte på stegar eller något annat instabilt stöd.
• Innan häcksaxen används bör användaren se till att låsanordning(-ar) för alla rörliga delar, om detta finns, är i låst läge.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
- Risk för personskada på grund av flygande partiklar.
- Risk för brännskador på grund av att tillbehör blir heta under arbetet.
- Risk för personskada på grund av långvarig användning.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Elsäkerhet

Din DEWALT -laddare är dubbelisolerad och därför behövs ingen jordledare.

Om strömsladden är skadad får den endast bytas av DEWALT eller en auktoriserad serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (Se Tekniska data

i bruksanvisningen för din produkt eller laddare). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålllet.

Viktiga säkerhetsinstruktioner för alla batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftsinstruktioner för DEWALT batteriladdare. Se Tekniska data i bruksanvisningen för din produkt eller laddare för mer information. Innan laddaren används, läs igenom alla instruktioner och varningar om laddaren, batteriet och produkten för användning av batteripaket.

VÄRNING: Risk för stötar. Låt ingen vätska komma in i laddaren. Det kan resultera i elektriska stötar.

WARNING: Vi rekommenderar användning av en järnsbrytare med en restström på 30 mA eller mindre.

FÖRSIKTIGHET: Risk för brännskada. För att minska för skador, ladda endast DEWALT laddningsbara batterier. Andra typer av batterier kan gå sönder och orsaka personskador och skadegörelse.

WARNING: DEWALT laddare är är inte avsedd att dadas av personer (inklusive barn) med minskad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida de inte är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.

FÖRSIKTIGHET: Barn bör övervakas för att säkerställa att de inte leker med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metapartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteri i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försök INTE att ladda DEWALT-batteriet med någon annan laddare än DEWALT-laddaren som batteriet passar i. DEWALT-laddare är inte avsedda för någon annan användning än laddning av DEWALT uppladdningsbara batterier. DEWALT-laddare och DEWALT-batteripaket är speciellt utformade för att fungera tillsammans. All annan användning kan leda till risk för brand, elektriska stötar eller elchock.
• Utsätt inte laddaren för regn eller snö. Vatten som kommer in i en produkt ökar risken för elektriska stötar.
• Dra ut genom att hålla i kontakten i stället för i sladden när du kopplar ur laddaren. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Använd inte laddare med skadad sladd eller kontakt – byt ut dem omedelbart.
• Placera enheterna så att kablar inte korsar gångvägar eller befinner sig i arbetsområdet. Detta förhindrar

risken att snubbla över kabeln eller skada kabeln genom att trampa på den.

• Använd inte en förlängningssladd såvida det inte är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand, elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Lämna den hos ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Koppla bort laddaren från vägguttaget innan du påbörjar rengöringen. Detta kommer att minska risken för elektriska stötar. Borttagning av batteriet minskar inte risken.
• Försök ALDRIG att ansluta två laddare tillsammans

Ladda ett batteri

OBsERVERa: Se etiketten nära laddningslamporna på laddaren för blinkmönster. Äldre laddare kan ha ytterligare information och/eller kanske inte ha en gul indikatorlampa, eftersom de är utrustade med endast en enda röd indikatorlampa.

1. Koppla in laddaren i lämpligt uttag innan batteriet sätts i.
2. Sätt i batteriet och se till att det sitter fast. Den vänstra indikatorlampan blinkar kontinuerligt rött för att indikera att laddningsprocessen har startat. För tvåstegsladdare är detta en indikation på steg 1-laddning under vilken batteripaketet laddas till en majoritet av sin kapacitet.
3. Laddningen är klar för en enstegsladdare när den vänstra indikatorlampan förblir konstant röd och den högra indikatorlampan förblir släckt. För en tvåstegsladdare förblir den vänstra indikatorlampan kontinuerligt röd och den högra indikatorlampan blinkar kontinuerligt rött för att indikera steg 2-laddning under vilken batteripaketet fylls på till sin fulla kapacitet. Laddningen i steg 2 är klar när båda indikatorlamporna lyser konstant rött. När laddningen är klar kan batteripaketet tas bort och användas, eller lämnas kvar i laddaren.

Laddaren kommer inte att ladda ett felaktigt batteri. En laddare som inte tänds kan indikera ett problem med laddaren eller ett felaktigt batteri. Sluta använda och ta båda till ett auktoriserat service center.

OBsERVERa: För att ta bort batteriet måste man på vissa laddare trycka på frigöringsknappen för batteriet.

WARNING: Ladda endast batterier i lufttemperaturer över 4°C och under 40 °C.

Enstegsladdare indikatorer

Laddning	— — — — —
Fulladdat	—
Varm/kall fördröjning	— — — | —

Tvåstegsladdare indikatorer

Steg 1 – laddning	— — |
Steg 2 – laddning	— | — —	[IMAGE]
Fulladdat	— | —	[IMAGE]
Varm/kall fördröjning	— — — | —	[IMAGE]

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning och avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteri kommer att ladda med en lägre hastighet jämfört med ett varmt batteri. Batteriet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

Vissa laddare är utrustade med en intern fläkt som är designad att kyla batteriet. Fläkten slås på automatiskt när batteriet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR litiumjon-verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Produkten kommer automatiskt att stängas av om det elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjonbatteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från sörsmuttaget innan rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av en trasa eller en mjuk borste som inte är av metall. Använd inte vatten eller rengöringsvätska. Låt aldrig någon vätska komma in i produkten, sänk aldrig ner någon del av produkten i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

• Aldda endast batteripaketet i DEWALT laddare.
- Skvätt INTE eller sänk ned i vatten eller annan vätska.
- Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40 °C (såsom utomhusskjul eller metallbyggnader under sommaren).
- Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litiumjon bränns.
- Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
- Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

VARNING: Fara för brännskada. Batterivätskan kan vara ländlig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska

stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

WARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna. Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till oada om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på FLEXVOLT™ batteriet är batteriet i transport-läge. Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport Wh-klassificering kan indikera 3 x 36 Wh, vilket betyder tre batterier på 36 Wh var. Användningen av

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

NOTERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

ANVÄNDNING: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

TRANSPORT: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

DCMPH566drivsmedett18-volts batteripaket.

Dessa batterier kan användas: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniska data för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1 Häcktrimmer
1 Axelrem
1 Li-jon batteripaket (modellerna C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 Li-jon batteripaket (modellerna C2, D2, L2, M2, P2, S2, T2, X2, Y2)
3 Li-jon batteripaket (modellerna C3, D3, L3, M3, P3, S3, T3, X3, Y3)
1 Bruksanvisning

nOTERa: Batteripaket, laddare och förvaringslåda medföljer inte med N-modeller. Batteripaket och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batteri.

nOTERa: Ordmärket Bluetooth® och logotyper är registrerade varumärken som tillhör Bluetooth®, SIG, Inc. och all användning av sådana märken av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

• Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan den tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

Använd hörselskydd.

Använd skyddsglasögon.

Bär huvudskydd.

Bär skyddshandskar.

Använd halksäkra skor.

Se upp för fallande föremål.

Utsätt inte redskapet för regn eller hög luftfuktighet och lämna det inte utomhus när det regnar.

Stäng av verktyget. Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget.

Håll åskådare på avständ.

Håll alltid händerna undan från bladet.

Risk för elstötar med dödlig utgång. Håll dig minst 10 m från luftledningar.

Datumkoden 22, vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2025 XX XX

Tillverkningsår

VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada kan uppstå.

1 Strömbrytare
2 Låsspak

3 Handtag
4 Hjälphandtag
5 Motorhöljet
6 Batteripaket
7 Batterilåsknapp
8 Gängad hylsa
9 Gängad stång
10 Remmontering
11 Trimmerblad
12 Ledat trimmerhuvud
13 Låsknapp trimmerhuvud
14 Handtag trimmerhuvud

Avsedd användning

Din häcktrimmer från DEWALT, DCMPH566 har konstruerats för professionella trädgårdsarbeten.

anVÄnD InTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Denna häcktrimmer är ett professionellt elverktyg.

LÄT InTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH INSTÄLLNINGAR

VÄRNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: Använd enbart DEWALT batteripaket a oddare.

Montering och borttagning av batteriet från verktyget (Bild B)

nOTERa: För bästa resultat se till att batteripaketet 6 är fulladdat.

Installation av batteriet i verktygshandtaget.

1. Rikta in batteripaketet 6 mot listerna inuti verktyget handtag (Bild B).
2. Skjut in det i handtaget tills batteripaketet sitter fast i verktyget och se till att det inte lossnar.

Borttagning av batteriet från verktygshandtaget.

1. Tryck på batterilåsknappen 7 och dra med en fast rörelse batteripaketet bort från verktygshandtaget.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen 16. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

nOTERa: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Fästa och justera axelremmen (Bild D)

Skafthäcktrimmern levereras med en justerbar axelrem.

1. Snäpp fast axelremmens hake 17 i remmonteringen 10 som finns på enheten, precis framför strömbrytaren som visas. Justera remmen så att den passar över dina axlar.

Sammanfoga trimmerhuvudmodulen till handtagsmodulen (Bild A, C)

Kombination av handtagsmodulen 15 till trimmerhuvudmodulen 21 skapar en stångtrimmer som är ungefär 2,1 m lång.

1. Rikta in spåret på utsidan av handtagsmodulens kopplingsände 15 mot tungan på insidan av trimmerhuvudmodulen 21.
2. Skjut ned den gängade hylsan 8 på trimmerhuvudmodulen så långt som möjligt och vrid hylsan medurs tills den stoppar så att den helt täcker gångorna.

WARNING: Kontrollera alltid att hylsan är helt pågångad avt gångorna inte längre är synliga. Om hylsan inte gängas på helt kan det resultera i att modulerna kopplas ifrån vilket skapar en farlig situation. Kontrollera regelbundet anslutningarna för att garantera att inga gångor är synliga.

Vrida trimmerhuvudet (Bild E–G)

Trimmerhuvudet kan vridas 180° och kan låsas i sju olika positioner inom det intervallet. För att undvika att klämmas, ta inte tag i bladen. Använd handskar och håll enheten som visas på Bild G.

WARNING: Innan batteriet ansluts till enheten, se till att tæ berhuvudet är i låst position.

Vrida trimmerhuvudet

1. Med ena handen med ett fast grepp om trimmerhuvudet, använd den andra handen för att trycka på låsknappen 13 och rotera trimmerhuvudets handtag 14 för att vrida trimmerhuvudet.
2. Lås trimmerhuvudet i en av de sju driftpositionerna som visas på bild F. För att låsa trimmerhuvudet på plats, släpp greppet om trimmerhuvudets handtag 14. Kontrollera att trimmerhuvudet är låst i positionen genom att försöka flytta motorhuset. Om den inte är låst, vrid den till närmaste läsposition.

ANVÄNDNING

Bruksanvisning

VÄRNING: laktta alltid säkerhetsinstruktionerna och tillapbara bestämmelser.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

VARNING: För att minska risken för allvarlig personskada, alltend ALLTID korrekt handställning, så som visas.

VÄRNING: För att minska risken för allvarlig personskada, källALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering kräver att den ena handen är på huvudhandtaget 3 och den andra handen är på hjälphandtaget 4.

Bruksanvisning

WARNING: Följ alltid säkerhetsinstruktionerna och tildampbara bestämmelser.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Påslagning och avstängning av skafthäcktrimmern (Bild A)

Se till att trimmerhuvudet är låst i en av de sju driftpositionerna. Se avsnittet Vrida trimmerhuvudet.

Slå PÅ enheten genom att krama lässpaken 2 och sedan strömbrytaren 1.

För att stänga AV enheten, släpp strömbrytaren och lässpaken.

NING: Försök aldrig låsa strömbrytaren i läget PÅ.

Före arbete med stånghäcktrimmern

VARNING: Enheten har inte designats för att skydda elektriska stötar i händelse av kontakt med elektriska luftledningar, se de lokala bestämmelserna för säkert avständ till elektriska luftledningar och se till att arbetspositionen är säker och skyddad innan arbete utförs med förlängda häcktrimmern.

• För säkert arbete läs igenom och förstå alla instruktioner innan skafthäcktrimmern används. Följ alla säkerhetsinstruktioner. Om inte alla säkerhetsinstruktioner som listas nedan följs kan det resultera in allvarliga personskador.

• Titta på det du gör. Använd sunt förnuft. Använd inte skafthäcktrimmern när du är trött.

• Endast välinstruerade vuxna skall använda skafthäcktrimmern. Låt aldrig barn använda den.

• Använd inte enheten för andra jobb än för vad den är avsedd till.
• Låt inte barn eller ovana personer använda denna enhet.
• Använd alltid godkänd hjälm när arbete utförs med skafthäcktrimmern ovanför huvudhöjd. Fallande skräp kan resultera i allvarliga skador.

• Använd följande säkerhetsutrustning vid arbete med skafthäcktrimmern:

• huvudskydd

• kraftiga handskar
• kraftiga skor
• skyddsglasögon eller ansiktsskärm
• ansikts- eller dammask (vid arbete i dammiga områden)

- Bär inte löst sittande kläder eller smycken av någon sort som kan fastna i bladen som är i rörelse eller delar av skafthäcktrimmern.

- Fäst långt hår så att det är ovanför axelnivå för att förhindra intrassling i delar i rörelse.

Under arbete med skafthäcktrimmern

• Var uppmärksam. Använd sunt förnuft vid arbete med enheten.
• Håll arbetsområdet rent. Belamrade områden inbjuder till skador.
• Håll barn, djur och åskådare på ett säkert avständ från enheten. Endast användaren skall befinna sig i arbetsområdet.
• Greppa enheten på ett säkert sätt, ena handen på avtryckarhandtaget och den andra handen på skafthandtaget.
• Håll fingrarna borta från avtryckaren till den är klar att användas.
• Innan enheten startas, se till att bladen inte vidrör något.
• Håll alla kroppsdelar borta från bladen på skafthäcktrimmern körs.
• Bär enheten från en plats till en annan - med batteriet borttaget

- genom att hålla skaftet balanserat

- med bladskyddet på plats

• Arbeta inte under dåligt belysning.
• Under arbetet, ta regelbunden paus och byt arbetsställning för att minskar tröttheten.
• Ha ordentligt fotfäste och balans. Sträck dig inte för långt. Om du sträcker dig för långt kan det resultera i att du tappar balansen eller exponeras för vassa ytor.
• Använd under inga omständigheter några tillsatser eller tillbehör på denna produkt som inte tillhandahålls med produkten eller identifierats som lämpliga för användning med denna produkt i denna bruksanvisning.

Arbeta inte med skafthäcktrimmern

- under påverkan av alkohol, mediciner eller droger

• i regn eller i fuktiga eller våta områden
• där mycket lättantändliga vätskor eller gaser finns
• om enheten är skadad, felinställd eller inte är helt och säkert monterad
• inte slår på eller stänger av enheten. Bladen måste stanna när avtryckaren släpps. Defekta strömbrytare måste bytas ut av ett auktoriserat servicecentre. Se Reparationer.
• när du har bråttom
• i ett träd eller på en stege
• på en skylift, skopa eller plattform
  • under kraftig vind eller stormigt väder

NING: För att skydda mot skador, observera ade:

• LÄS IGENOM BRUKSANVISNINGEN FÖRE ANVÄNDNINGEN. SPARA BRUKSANVISNINGEN.
- Kontrollera om det finns främmande föremål i häcken, såsom ledningar eller staket, före varje användning.
- HÅLL HÄNDERNA PÅ HANDTAGEN. STRÄCK DIG INTE.
• ANVÄND INTE UNDER VÅTA FÖRHÅLLANDEN.

IKTIGHET: BLADET KAN FORTSÄTTA RÖRA SIG AVSTÄNGNING.

nOTERa: Fastklämning av blad på stora grenar kan orsaka skador.

DRIFTPOsITIOnER (Bild H, I) – Bibehåll bra fotfäste och balans och sträck dig inte för mycket. Använd skyddsglasögon, halkfria skor vid trimning. Håll fast enheten med båda händerna och slå på enheten. Håll alltid trimmern som visas på bild H och bild I, med ena handen på omkopplarhandtaget 3 och andra handen på hjälphandtaget 4. Håll aldrig enheten i trimmerhuvudet 12.

TRIMnInG aV nYTILLVÄXT (Bild F) – Det mest effektiva sättet är att använda en bred och svepande rörelse och mata bladtänderna genom kvistarna. En lätt lutning av bladet i rörelseriktningen ger den bästa klippningen.

JÄMna HÄckaR (Bild k) – För att få exceptionellt jämna häckar kan ett snöre sträckas längs med häcken som vägledning.

sIDOTRIMnInG aV HÄckaR (Bild L) – Rikta in trimmern som visas och börja nedifrån och svep uppåt.

UNDERHÅLL

Ditt elverktyg från har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Smörjning (Bild A)

Klingorna

1. Efter användning, rengör bladet 11 med en hartslösning.
2. Efter rengöring, påför en tunn film med smörjmedel på det exponerade bladet.
3. Vrid trimmern vertikalt med bladen riktade mot marken och kör trimmern några sekunder för att avlägsna smörjmedlet.

Underhålla blad (Bild M)

Klippbladen är tillverkat av högkvalitativt härdat stål och vid normal användning kommer de inte att behöva slipas. Men om du av misstag träffar ett trådstängsel, en sten, glas eller andra hårda föremål som visas på bild M kan det uppstå ett hack på bladet. Detta hack behöver inte tas bort så länge som det inte stör bladets rörelse. Om det stör, ta bort batteriet och använd en fintandad fil eller ett bryne för att ta bort hacket. Om du tappar trimmern, kontrollera noga att den inte skadats. Om bladet är böjt, höljet sprucket, handtagen trasiga eller om du lägger märke till något annat som kan påverka häcktrimmerns funktion, ta kontakt med ditt lokala DEWALT-servicecenter för att få den reparerad innan du använder den igen.

Konstgödning och andra trädgårdskemikalier innehåller ämnen som snabbar på rostningen av metaller. Förvara inte enheten på eller i närheten av konstgödning eller andra kemikalier.

Med batteriet borttaget, använd en mild tvållösning och en fuktig trasa för att rengöra enheten. Låt aldrig någon vätska komma in i enheten; sänk aldrig ner någon del av enheten i en vätska. Förhindra att bladen rostar genom att tillföra en film med lätt maskinolja efter rengöringen.

Slipa blad (Bild N)

: Håll bladen vassa för bästa prestanda. Ett slött är inte rent.

: Vid slipning av bladen, se till att batteriet aget.

: BYT OMEDELBaRT UT ETT BÖJT ELLER T BLaD

Det rekommenderas att slipning av blad skall utföras av ett DEWALT-fabriksservicecenter. Emellertid kan bladkanterna vässas med en fintandad fil 18.

1. Kör trimmern tills skärbladen 19 är förskjutna.
2. Se till att lässpaken är aktiverad, bladet stoppats och att batteriet har tagits bort innan bladen slipas.
3. Använd skyddsglasögon och handskar och var försiktig så att du inte skär dig.

4. Fila försiktigt klippkanterna på bladet med en fintandad fil. Fila mot klippkanten 20 i den ursprungliga klippvinkeln (38 grader från vågrätt). Fila endast de raka klippkanterna på bladen. Fila inte kär klippkanterna böjer sig in i mitten av bladet.

5. Vänd trimmern för att slipa de undre bladen.

6. Upprepa stegen för att slipa den andra sidan av varje blad.

Rengöring

VARNING: Blås bort smuts och damm från huvudkåpan norr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra selva kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

VÄRNING: Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att skydda miljön

Produkter/batterier är återvinningsbara, men om de är märkta med den överkorsade soptunnan får de inte slängas tillsammans med vanligt hushållsavfall. Ladda ur batterierna helt och ta bort dem från verktyget. Separera sedan eventuella ljuskällor från produkten om möjligt. Det är användarens ansvar att radera personuppgifter från produkten. Ta sedan med avfallet till en officiell insamlingscentral eller till din återförsäljare som ofta tar emot produkten gratis. Förpackningar ska kasseras baserat på den markerade materialkoden. Drift- och säkerhetsinstruktioner ska endast kasseras när produkten som dessa refererar till inte längre ska användas.

Kontrollera med din kommun för vägledning om avfallshantering. För mer information, öppna

www.2helpU.com och skanna Qr-koden ovan.

18V UZATMALI ÇİT BUDAYICI DCMPH566

Tebrikler!
