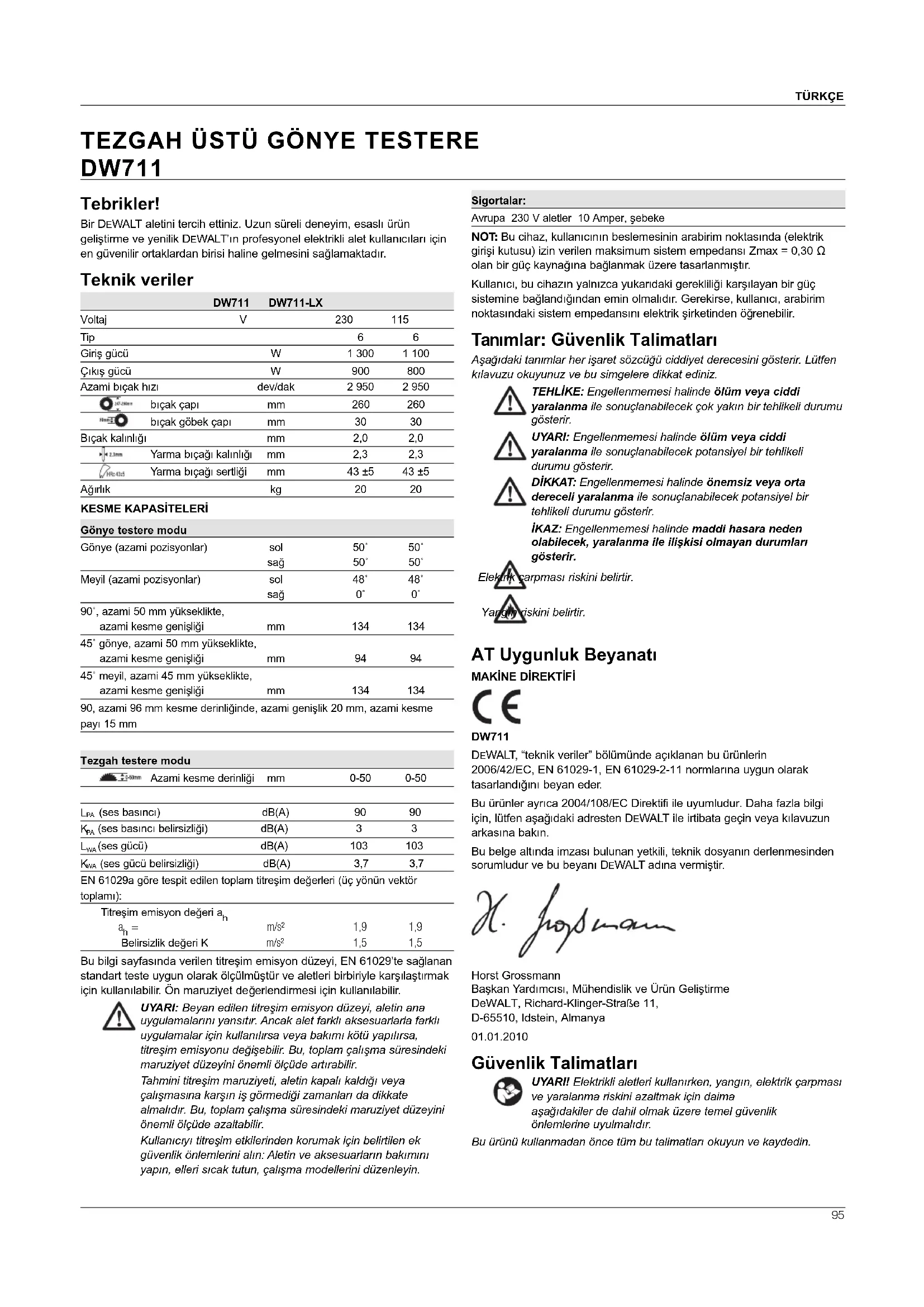

KULLANIM KILAVUZU DW711 DEWALT

DW711 Sigortalar: Avrupa 230 V aletler 10 Amper, şebeke NOT: Bu cihaz, kullanıcının beslemesinin arabirim noktasında (elektrik girişi kutusu) izin verilen maksimum sistem empedansı Zmax = 0,30 Ω olan bir güç kaynağına bağlanmak üzere tasarlanmıştır. Kullanıcı, bu cihazın yalnızca yukarıdaki gerekliliği karşılayan bir güç sistemine bağlandığından emin olmalıdır. Gerekirse, kullanıcı, arabirim noktasındaki sistem empedansını elektrik şirketinden öğrenebilir. Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz. TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir. Elektrik çarpması riskini belirtir. Yangın riskini belirtir. AT Uygunluk Beyanatı

DW711 DEWALT, “teknik veriler” bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 61029-1, EN 61029-2-11 normlarına uygun olarak tasarlandığını beyan eder. Bu ürünler ayrıca 2004/108/EC Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir. Horst Grossmann Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

Güvenlik Talimatları UYARI! Elektrikli aletleri kullanırken, yangın, elektrik çarpması ve yaralanma riskini azaltmak için daima aşağıdakiler de dahil olmak üzere temel güvenlik önlemlerine uyulmalıdır. Bu ürünü kullanmadan önce tüm bu talimatları okuyun ve kaydedin. Tebrikler! Bir DEWALT aletini tercih ettiniz. Uzun süreli deneyim, esaslı ürün geliştirme ve yenilik DEWALT’ın profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Teknik veriler DW711 DW711-LX Voltaj V 230 115 Tip 6 6 Giriş gücü W 1 300 1 100 Çıkış gücü W 900 800 Azami bıçak hızı dev/dak 2 950 2 950 bıçak çapı mm 260 260 bıçak göbek çapı mm 30 30 Bıçak kalınlığı mm 2,0 2,0 Yarma bıçağı kalınlığı mm 2,3 2,3 Yarma bıçağı sertliği mm 43 ±5 43 ±5 Ağırlık kg 20 20

Gönye testere modu Gönye (azami pozisyonlar) sol 50˚ 50˚ sağ 50˚ 50˚ Meyil (azami pozisyonlar) sol 48˚ 48˚ sağ 0˚ 0˚ 90˚, azami 50 mm yükseklikte, azami kesme genişliği mm 134 134 45˚ gönye, azami 50 mm yükseklikte, azami kesme genişliği mm 94 94 45˚ meyil, azami 45 mm yükseklikte, azami kesme genişliği mm 134 134 90, azami 96 mm kesme derinliğinde, azami genişlik 20 mm, azami kesme payı 15 mm Tezgah testere modu Azami kesme derinliği mm 0-50 0-50

(ses basıncı) dB(A) 90 90

(ses basıncı belirsizliği) dB(A) 3 3

(ses gücü belirsizliği) dB(A) 3,7 3,7 EN 61029a göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı): Titreşim emisyon değeri a

m/s² 1,9 1,9 Belirsizlik değeri K m/s² 1,5 1,5 Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 61029’te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir. UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.TÜRKÇE

1. Çalışma alanını temiz tutun.

Dağınık alanlar ve tezgahlar yaralanmalara neden olabilir.

2. Çalışma alanı çevresine dikkat edin.

Aleti yağmurda bırakmayın. Aleti nemli veya ıslak koşullarda kullanmayın. Çalışma alanının iyi ışıklandırılmasını sağlayın (250 –300 Lux). Yanıcı sıvıların ve gazların bulunduğu ortamlarda yangın veya patlama gibi olaylara neden olacak bir riski varsa aleti kullanmayın.

3. Elektrik çarpmasına karşı önlem alın.

Topraklanmış yüzeylerle (ör. borular, radyatörler, pişiriciler ve buzdolapları) temastan kaçının. Alet zorlu koşullarda kullanılırken (ör. yüksek nemli ortamlarda, metal talaşın çıktığı durumlarda, vb.), bir yalıtım transformatörü veya bir (FI) toprak-sızıntısı devre kesici yoluyla elektrik emniyeti artırılabilir.

4. Diğer kişileri iş alanından uzak tutun.

Kimsenin, özellikle de çocukların işe karışmasına, alete veya uzatma kablosuna dokunmasına izin vermeyin ve onları çalışma alanından uzak tutun.

5. Kullanılmayan aletleri kaldırın.

Aletler kullanılmadığı zaman kuru bir yerde saklanmalı ve çocukların erişemeyeceği şekilde kilitlenmelidir.

6. Aleti zorlamayın.

Tasarlandığı hızda, işini daha iyi ve güvenli bir şekilde yerine getirecektir.

7. Doğru aleti kullanın.

Dayanıklı aletlerin işini yaptırarak küçük aletleri zorlamayın. Aletleri amaçları dışında kullanmayın; örneğin daire testereleri ağaç dalları veya kütük kesmek için kullanmayın.

8. Uygun giysiler giyin.

Hareketli parçalar tarafından yakalanabileceği için bol giysiler giymeyin veya takılar kullanmayın. Açık havada çalışırken kaymayan ayakkabı giyilmesi önerilir. Uzun saçları içine alacak saç koruyucusu kullanın.

9. Koruyucu teçhizat kullanın.

Her zaman güvenlik gözlükleri takın. Çalışma sırasındaki işlemlerin toz veya uçuşan parçacıklar yaratması halinde yüz veya toz maskesi kullanın. Bu parçacıkların çok sıcak olduğu durumlarda, ayrıca ısıya dayanıklı önlük giyin. Her zaman kulak koruması kullanın. Her zaman koruyucu kask kullanın.

10. Toz çıkarma teçhizatını bağlayın.

Toz çekme ve toplama araç-gereçlerinin bağlanması için cihaz tedarik edilirse bunların uygun biçimde bağlandığından ve kullanıldığından emin olun.

11. Kabloyu yanlış kullanmayın.

Prizden çıkarmak için kabloyu birden hızla çekmeyin. Kabloyu ısı, yağ ve keskin köşelerden uzak tutun. Aleti hiçbir zaman kablosundan tutarak taşımayın.

12. Çalışma parçasını sabitleyin.

Çalışma parçasını tutmak için kelepçeler veya mengene kullanın. Elinizi kullanmaktan daha güvenlidir ve aleti kullanmak için iki elinizi de serbest bırakır.

13. Yetişemeyeceğiniz noktalara koymayın.

Her zaman uygun dayanağı ve dengenizi sağlayın.

14. Aletlerin gerekli bakımlarını yapın.

Daha iyi ve güvenli performans sağlamaları için aletleri keskin ve temiz olarak muhafaza edin. Aksesuarları yağlamak ve değiştirmek için talimatlara uyun. Aletleri periyodik olarak kontrol edin ve hasarlı olanların yetkili servis tarafından tamir edilmesini sağlayın. Bütün kulpları ve anahtarları kuru ve temiz tutun ve yağ ile gres yağı bulaşmamış şekilde koruyun.

15. Aletleri ayırın.

Kullanımda değilken, servisten önce ve bıçak, matkap uçları ve kesiciler gibi aksesuarları değiştirirken aletleri güç kaynağından ayırın.

16. Ayar anahtarlarını ve penseleri çıkarın.

Aleti çalıştırmadan önce ayarlama anahtarları ve penselerin aletten çıkarıldığını kontrol etme alışkanlığını kazanın.

17. Aletin kazara çalışmasını engelleyin.

Aleti, parmaklarınızdan biri anahtar üzerine gelecek şekilde taşımayın. Fişi prize takmadan önce aletin “kapalı” konumda olduğundan emin olun.

18. Açık hava uzatma kablolarını kullanın.

Kullanımdan önce, uzatma kablosunu kontrol edin ve hasarlıysa değiştirin. Alet açık havada kullanılıyorsa, yalnızca açık hava kullanımı için imal edilmiş ve buna uygun olarak işaretlenmiş uzatma kablolarını kullanın.

Ne yaptığınıza dikkat edin. Sağduyulu hareket edin. Yorgunsanız veya ilaç ya da alkolün etkisindeyseniz aleti kullanmayın.

20. Hasarlı parça bulunup bulunmadığını kontrol edin.

Kullanımdan önce, aletin düzgün bir biçimde çalışacağından ve işlevini yerine getireceğinden emin olmak için aleti ve şebeke kablosunu dikkatli bir biçimde kontrol edin. Hareketli parçaların ayarlanması, hareketli parçaların bağlanması, montaj ve aletin işleyişini etkileyebilecek diğer başka koşulların kontrolünü yapın. Bu kullanma kılavuzunda aksi belirtilmiyorsa, hasarlı bir muhafaza veya başka bir parça gerektiği gibi tamir edilmeli veya yetkili servis tarafından değiştirilmelidir. Arızalı anahtarların yetkili servis tarafından değiştirilmesini sağlayın. Açma/kapama anahtarı çalışmazsa elektrikli aleti kullanmayın. Kendi başınıza tamir yapmayı denemeyin. UYARI! Bu kullanım kılavuzunda tavsiye edilenin dışında herhangi bir aksesuar veya eklenti kullanılması ya da aletle herhangi bir işlem yapılması, kişisel yaralanma riskine yol açabilir.

21. Aletinizin yetkili bir kişi tarafından tamir edilmesini sağlayın.

Bu elektrikli alet, ilgili güvenlik kurallarına uymaktadır. Onarım işlemleri sadece yetkili kişilerce orijinal yedek parçaları kullanarak yapılmalıdır; aksi takdirde kullanıcı için önemli tehlikelere yol açabilir. Tezgah Tipi Gönye Testereler için İlave Güvenlik Kuralları

• Çalışmadan önce makinenin yeterli derecede dengeli biçimde düz bir yüzeye yerleştirildiğinden emin olun.

• Asla hafi f alaşım kesmeyin. Makine bu tür uygulamalar için tasarlanmamıştır.

• Aşındırıcı veya elmas disk kullanmayın.

• Kaza veya makine arızası durumunda, hemen makineyi kapatıp elektrikten çekin. Arızayı bildirip diğer insanların arızalı makineyi kullanmasını önlemek için makineyi uygun şekilde işaretleyin.

• Testere bıçağı kesim sırasında anormal parça besleme kuvveti nedeniyle bloke olursa, makineyi kapatıp güç kaynağıyla bağlantısını kesin. Üzerinde çalıştığınız parçayı çıkarı n ve testere bıçağının rahatça döndüğünden emin olun. Makineyi tekrar açın ve daha az parça besleme kuvveti uygulayarak yeni kesim işlemini başlatın.

• Makine çalışırken ve testere kafasının bekleme konumunda olmadığı durumlarda üzerinde çalışılan parçanın kesilen kısımlarını veya diğer parçalarını kesim alanından çıkarmaya çalışmayın.

• Daima kesim çizgisinin sağında veya solunda durun.

• Daima yeterli derecede genel veya yerel aydınlatma sağlayın.

• Makineyi başında kimse yokken kapatın.

• Operatörün makinenin kullanımı, ayarı ve çalıştırılması konusunda yeterince eğitimli olması nı sağlayın.

• Ahşap kesme işleri sırasında testereye bir toz toplama cihazı takın. Aşağıdakiler gibi toza maruz kalmayı etkileyen etkenleri daima göz önünde bulundurun: – Makinede işlenecek malzeme tipi (Sunta ahşaba göre daha fazla toz üretir) – Testere bıçağının doğru şekilde ayarlanması – Lokal toz atma yerinin yanı sıra başlıklar, sürgüler ve olukların doğru şekilde ayarlandığından emin olun. – 20 m/sn’den az olmayan hava hızına sahip toz toplama elemanı.TÜRKÇE

• Bu makine I Sınıfına ait bir alettir ve bu sebeple topraklanmış bağlantı gereklidir.

• Aleti zorlamayın. Alet, belirlenen kapasite aralığında kullanıldığında daha iyi ve güvenli çalışacaktır.

• Uygun aleti kullanın. Kullanım amacı bu kullanma kılavuzunda anlatılmıştır. Ağır hizmet tipi aletin işini yapması için küçük aletleri veya ataşmanları zorlamayın. Aletleri amaçları dışında kullanmayın.

• Bıçağın keskin kalmasını sağlayın.

• Testere bıçağının izin verilen maksimum hızı her zaman aletin isim plakası nda belirtilen yüksüz hıza eşit veya bundan büyük olmalıdır.

• Bıçağın mile uymasını sağlamak için pul kullanmayın.

• Testereyi ahşap ve plastik haricindeki malzemeleri kesmek için kullanmayın. Tezgah Tipi Testere Modunda Kesim için İlave Güvenlik Talimatları

• Yarma bıçağı ve/veya üst siper sökülmüş durumdayken asla kesim yapmayın. UYARI! Tasarım, U şekilli siper takılı olduğu sürece tezgah testeresi olarak kullanılmasına izin vermez.

• Her zaman itme çubuğu kullanın. 30 mm’den küçük parçaları asla kesmeyin.

• Ek destek olmadığı durumlarda makinenin kabul edeceği maksimum parça boyutu: – Yükseklik 50 mm, genişlik 400 mm, uzunluk 500 mm. – Büyük parçaların, uygun ek tabla ile desteklenmesi gerekir.

• Daima alt sipere temasını önlemek üzere kayan engeli doğru şekilde ayarlayın.

• Yarma bıçağının kalınlığından daha büyük bir gövde kalınlığına sahip veya bir diş küçük testere bıçaklarını kullanmayın.

• Tablanın sıkıca sabitlendiğinden emin olun.

• İtme çubuğunu (58) kullanılmadığı nda her zaman yerinde bulundurun (şekil A2).

• Tabla eki aşınmışsa değiştirin.

• Delik, kanal veya oluk açma uygulamalarında kullanılamaz.

• Taşıma sırasında, testere bıçağının üst kısmının örn. siperin kapalı olduğundan emin olun.

• Siperi tutma veya taşıma için kullanmayın.

• Yarma bıçağını ayarlarken testere tezgah tablasını çıkarmayın. Gönye Testere Modu

• Gönye testere modunda testere bıçağının üst kısmının tamamen sarıldığından emin olun. Makineyi gönye testere modunda kullanırken üst bıçak siperini asla çıkarmayın.

• 20 mm’den kısa parçaları asla kesmeyin.

• Ek destek olmadığı durumlarda makinenin kabul edeceği maksimum parça boyutu: – Yükseklik 40 mm en 140 mm boy 400 mm – Uzun parçaların, uygun ek tabla ile desteklenmesi gerekir.

• Üzerinde çalışılan parçayı her zaman güvenli bir şekilde kelepçeleyin.

• Dikey düz çapraz kesimler yaptığınızda, testere bıçağı ile engel arasında maks. 5 mm mesafe kalmasını sağlamak için kayan engeli doğru şekilde ayarlayın (şekil O).

• Gönye, açılı veya birleşik gönye kesimleri yaptığınızda, uygulama için doğru mesafenin bulundu ğundan emin olmak için kayan engeli ayarlayın (şekil P).

• Gönye testere modunda testere bıçağının üst kısmının tamamen sarıldığından emin olun.

• Testere çalışırken ve testere kafasının bekleme konumunda olmadığı durumlarda üzerinde çalışılan parçanın kesilen kısımlarını veya diğer parçalarını kesim alanından çıkarmaya çalışmayın. Kalan Riskler Aşağıdaki riskler testere kullanmanın özünde mevcuttur: – dönen parçalara dokunma sonucu yaralanma İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına rağmen kalıcı bazı risklerin önüne geçilememektedir. Bunlar arasında: – İşitme kaybı. Oluşan ses üzerinde aşağıdaki faktörler etkilidir: ~ kesilecek malzeme; ~ testere bıçağı tipi; ~ besleme gücü. – Dönen testere bıçağının açıkta kalan kısmının neden olduğu kaza riski. – Bıçak değiştirirken meydana gelebilecek kazalar. – Siperleri açarken parmakların ezilme tehlikesi. – Özellikle meşe, akgürgen ve MDF olmak üzere ahşap keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları bulunmaktadır. Maruz kalınan toz üzerinde aşağıdaki faktörler etkilidir: ~ aşınmış testere bıçağı; ~ hava hızı 20 m/s’den az olan toz çekme aleti; ~ tam olarak desteklenmeyen parça; – Kirli egzoz filtreleri nedeniyle yetersiz toz toplama. Alet üzerindeki etiketler Alet üzerinde aşağıdaki etiketler bulunmaktadır: Kullanmadan önce kullanım kılavuzunu okuyun. Makineyi gönye testere modundan kullanırken testere bıçağının üst kısmının üst testere bıçağı siperi tarafından tam olarak kapatıldığından emin olun. Makineyi yalnızca testere tezgahı en yüksek pozisyondayken kullanın. Makineyi tezgah testere modundan kullanırken üst ve alt siperlerin yerlerinde olduklarından emin olun. Makineyi yalnızca testere tezgahı yatay pozisyondayken kullanın. Taşıma noktası. ASLA üst bıçak siperi ve sabit alt siper takılı değilken makineyi tezgah testeresi modunda kullanmayın. TARİH KODU KONUMU (ŞEK. [FIGURE] M) İmalat yılını da içeren Tarih Kodu (59) gövdeye basılıdır. Örnek: 2010 XX XX İmalat Yılı Paket İçeriği Paket içeriğinde şunlar bulunmaktadır: 1 Birleştirilmiş tezgah üstü gönye testere 1 Paralel kesme mesnedi 1 Tezgah testere pozisyonu için siper 1 Tezgah testere pozisyonu için alt siper 1 İtme çubuğu 1 Altı köşeli anahtar 4/6 mm 1 Altı köşeli anahtar 5 mm 1 Çift çatallı anahtarTÜRKÇE

1 Üst siper için toz çekme adaptörü 1 Kullanım kılavuzu 1 Parça şeması

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın. Tanımlama (şekil A1–A5) UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

1 Açma/kapama düğmesi 2 Başlık yukarı kilitleme açma kolu 3 İlave testere tezgahı sabitleme düğmesi 4 Hareketli alt bıçak siperi 5 Sabit tabla 6 Bıçak yuvası 7 Gönye kolu 8 Gönye mandalı 9 Döner tabla/gönye kolu 10 Gönye skalası 11 Dayama mesnedi 12 Meyil sıkıştırma kolu

13 Kafa kilidi vidasını 14 Testere tezgahı 15 Yarma bıçağı 16 Üst bıçak siperi 17 Paralellik mesnedi 18 Sabit alt siper (tezgah testere pozisyonunda kullanmak için) 19 Ataşman bağlama delikleri OPSIYONEL AKSESUARLAR

20 Tabla nihayet plakası 21 Destek kılavuz rayları 22 Malzeme destek plakası 23 Malzeme işkencesi 24 Döner tahdit 25 Ayarlanabilir sehpa 760 mm (azami yükseklik) 26 Ayaklı sehpa

27 Kısa iş parçaları için uzunluk tahdidi (kılavuz raylarıyla [21] kullanılacaktır)

26 Ayaklı sehpa 29 Döner tabla KULLANIM ALANI DW711 Tezgah üstü gönye testere profesyonel ahşap, ahşap ürünleri ve plastik kesme işlemleri için tasarlanmıştır. Bu yüksek doğruluğa sahip makine çapraz, açılı, gönye ve birleşik gönye kesime kolay ve çabuk biçimde ayarlanabilir. Bu ünite nominal 260 mm bıçak çapına sahip karbür uçlu bir bıçakla, profesyonel ahşap, ahşap ürünleri ve plastik kesme işlerinde kullanılmak üzere tasarlanmıştır. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN. Bu tabla üstü gönye testereler, profesyonel elektrikli aletlerdir. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir. UYARI: Makineyi, tanımlanan amaçlar dışında kullanmayın. Elektrik emniyeti Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin. EN 61029 kapsamındaki makinelerin üretim maksatlı kullanımına izin verilmez. Güç kablosunun değiştirilmesi durumunda alet sadece yetkili servis acentesi veya kalifiye elektrikçi tarafından onarılmalıdır. Uzatma Kablosu Kullanılması Uzatma kablosu gerekli ise, bu aletin güç girişine uygun bir onaylanmış uzatma kablosu kullanın (teknik verilere bakın). Minimum kablo boyutu 1,5 mm

’dir. Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın. Montaj Ve Ayarlamalar UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir. ÜST SIPERIN TAKILMASI (ŞEKIL B)

2. Bileziği siper ve yarma bıçağı arasına yerleştirin. Cıvatayı (32) bilezik

içinde takıp somunla bağlayın. İyice sıkın. Flapların (31) siper üzerine gösterildiği şekilde yerleştiğinden emin olun

PARALELLIK MESNEDININ TAKILMASI VE AYARLANMASI

(ŞEKIL C1-C4) Paralellik mesnedi bir adet sabit ve bir adet kayan mesnetten ibarettir.

1. Kenetleme plakasını yerinde tutan mesnet destek sabitleme

düğmesini (34) gevşetin (şekil C1).

2. Kılavuz olarak U şekilli kanalı kullanarak mesnedi tezgahın ön

kısmına kaydırın (şekil C2, C3).

3. Mesnedi bıçağa doğru kaydırarak sabitleme düğmesini sıkın.

4. Mesnedin bıçağa paralel olduğunu kontrol edin.

5. Ayarlama gerekirse aşağıdaki adımları izleyin:

6. Kayan mesnet sabitleme düğmesini (35) gevşetin (şekil C1) ve

mesnedin üzerindeki iki deliği (36) (şekil C4) tam olarak görebilmek için kayan mesnedi geri doğru kaydırın.

7. Küçük altı köşeli anahtarı kullanarak mesnedi mesnet desteğine

bağlayan iki adet altı köşe cıvatayı gevşetin. Mesnedin üst kısmındaki iki adet delik vasıtasıyla erişim sağlanır.

8. Bıçağın ön ve arka kısmından bıçak ile mesnet arasındaki mesafeyi

kontrol ederek mesnedi bıçağa paralel olacak şekilde ayarlayın.

9. Ayarlama yapıldıktan sonra altı köşe cıvataları sıkın ve mesnedin

bıçağa paralel olduğunu tekrar kontrol edin. TESTERE TEZGAHININ AYARLANMASI (ŞEKİL A2, B, D) Tezgah (14) yukarı ve aşağı manüel olarak kayar ve iki adet sabitleme düğmesi ile istenilen yükseklikte tutulur.

1. Hem ana (37) (şekil D) hem de ilave (3) (şekil A1) tezgah sabitleme

düğmesini gevşetin ancak çıkarmayın.

2. Tezgahı istenilen yüksekliğ

3. Tezgah sabitleme düğmelerini (şekil A1, D) sıkın.

TESTERE TEZGAHININ SÖKÜLMESİ (FİG. B) Testere bıçağına erişmek için tezgah sökülebilir.TÜRKÇE

1. Üst bıçak siperini (16) (şekil B) sökün.

2. Hem ana (37) (şekil D) hem de ilave (3) (şekil A1) tezgah sabitleme

düğmesini gevşetin ancak çıkarmayın.

3. Arka tezgah sütunundan cıvatayı (38) sökmek için altı köşeli anahtarı

kullanın (şekil D). Cıvatanın diğer ucundan somun ve pulu çıkarın.

5. Tezgahı takmak için ters sırayı takip edin.

TESTERE BIÇAĞININ TAKILMASI (ŞEKİL E1-E5) UYARI: Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir. Yeni bir testere bıçağı takmak için tezgahı en üst pozisyona ayarlamak ve testere kafasını en yüksek pozisyona kaldırmak gerekmektedir.

1. Gevşetme kolunu (42) iterek alt siperi (4) çekip geriye doğru kaydırın.

Siperi çekili bırakın.

2. Anahtarı (39) kullanarak, dış fl anşın (40) dış kısmındaki iki deliği

yerleştirin (şekil E2).

3. 6mm altıgen anahtarı kullanarak, bıçak cıvatasını (41) gevşetmek için

saat yönünde çevirin. Bıçak cıvatasını ve dış fl anşını çıkar ın.

4. Testere bıçağını (43) çıkarın.

5. Yeni testere bıçağını iç fl anş (44) üzerindeki tespit parçasına takın

(şekil E3). Testere bıçağının alt kenarındaki dişlerin engele doğru (kullanıcıdan uzağa) baktığından emin olun.

6. Milin her iki yanındaki tırnakların (46) (şekil E4) doğru yerleştiğinden

emin olup, dış fl anşı (40) takın.

7. Bıçak cıvatasını (41) saat yönü tersi istikametinde çevirerek sıkın.

nı taktıktan veya değiştirdikten sonra, hareketli alt siperin bekleme konumunda kilitlenip kilitlenmediğini kontrol ederek testere kafasının tüm hareketini gerçekleştirin UYARI: Testere bıçağı MUTLAKA bu bölümde anlatıldığı şekilde değiştirilmelidir. YALNIZCA Teknik Veri bölümünde belirtilen testere bıçaklarını kullanın. Önerilen DT4375. ASLA diğer testere bıçaklarını takmayın. TESTERE BIÇAĞININ AYARLANMASI (ŞEKİL E2) Açma ve kapama sırasında testere bıçağı sallanıyorsa aşağıdaki şekilde ayarlayın.

1. Mil manşonu (40) vidasını gevşetin ve bıçağı (43) çeyrek tur

2. Vidayı sıkın ve testerenin sallanıp sallanmadığını kontrol edin.

3. Bıçağın sallanması ortadan kalkıncaya dek bu adımları tekrarlayın.

SABİT ALT SIPERIN TAKILIP SÖKÜLMESI (ŞEKIL I1, I2) Ünite tezgah testeresi olarak kullanıldığında, sabit alt siper (18) daima kullanılmalıdır (şekil I1).

1. Testere kafasını düşey konuma ayarlayın.

2. Engelin (11) sol yanındaki kilitleme kolunu (60) gevşetip, engeli

gösterilen (şekil I1) konuma getirin.

3. Siperi (18) dönel tabla/gönye kolu (9) üzerinde kafa kilit vidasının

dişleri kafadaki dişli bilezikle hizalanana kadar döndürerek kaydırın (şekil I2).

4. Kafa kilidi gevşetme koluna (2) basın ve kafa kilidi vidasını (13)

sıkarken kafayı aşağı doğru bastırın.

ıkarmak için, işlemi ters yönde izleyin. SABİT ALT SIPERIN SAKLANMASI (ŞEKIL Q1, Q2) Ünite gönye testere modunda kullanılırken, sabit alt siper (18) tabla (14) üzerinde saklanabilir.

1. Sabit alt siperi çıkarın, bkz. Sabit alt siperin Takılıp Sökülmesi.

2. Sabit alt siperi (18) sıkıp saklama ayaklarını (61) tablanın (14) ön

kısmındaki yuvaların (62) içine yönlendirin.

3. Sabit alt siperi saklama ayakları (61) tabla üzerine oturana kadar itin.

Şekil Q2 sabit alt siperi saklama konumunda göstermektedir.

4. Siperi çıkarmak için, sabit alt siperi sıkarak tabladan kaldırın.

BIÇAĞIN DAYAMA MESNEDİNE GÖRE KONTROL EDİLMESİ VE AYARLANMASI (ŞEKİL F1-F4)

1. Gönye mandalını (8) gevşetin.

2. Başparmağınızı gönye levyesine (7) yerleştirin ve gönye kolunu (9)

serbest bırakmak için gönye mandalını (8) sıkın (ş ekil F1).

3. Mandal gönye kolunu 0° gönye pozisyonuna getirene kadar gönye

4. Skala (10) üzerindeki 0° işaretlerinin (47) görülebildiğini kontrol edin

5. Dayama mesnedi (11) ve bıçağın (43) soluna bir gönye (48)

yerleştirin (şekil F3). UYARI: Gönye ile bıçağın dişlerine dokunmayın. Ayarlama gerekirse aşağıdaki adımları izleyin:

1. Vidaları (49) gevşetin ve gönye ile ölçüldüğünde dayama mesnedi ile

bıçak arasında 90° olana dek skala/gönye kolu aksamını sola veya sağa kaydırın (şekil F4).

2. Vidaları (49) sıkın.

BIÇAĞIN TABLAYA GÖRE KONTROL EDİLMESİ VE AYARLANMASI (ŞEKİL G1–G4)

1. Meyil sıkıştırma kolunu (12) gevşetin (şekil G1).

2. Komple dikey olmasını sağlamak için testere kafası sağa bastırın ve

meyil sıkıştırma kolunu sıkın.

3. Tabla ve bıçak (43) arasına dik konumda bir gönye (48) yerleştirin

(şekil G2). UYARI: Gönye ile bıçağın dişlerine dokunmayın. Ayarlama gerekirse aşağıdaki adımları izleyin:

1. Meyil sıkıştırma kolunu (12) (şekil G1) gevşetin ve gönye ile

ölçüldüğünde (şekil G2) bıçak ile tabla arasında 90° olana dek dikey pozisyon ayarlama tahdit vidalasını (50) sağa veya sola çevirin (şekil G3).

2. Meyil göstergesi (51) meyil skalası (52) üzerinde sıfırı göstermiyorsa,

skalayı sabitleyen vidaları (53) gevşetin ve skalayı gerektiği gibi kaydırın (şekil G4). MEYIL AÇISININ KONTROL EDILMESI VE AYARLANMASI (ŞEKIL H1, H2) Meyil aşma düğmesi (54), azami meyil açısının gerektiği şekilde 45° veya 48°’ye ayarlanmasına imkan verir (şekil H1). – Sol = 45° – Sağ = 48°

1. Aşma düğmesinin (54) sol pozisyonda olduğunu kontrol edin.

2. Meyil sıkıştırma kolunu (12) gevşetin ve testere kafasını sola kaydırın.

Bu 45° meyil pozisyonudur.

3. Ayarlama gerekirse aşağıdaki adımları izleyin:

4. Gösterge (51) 45°’yi gösterene dek gerektiği şekilde tahdit vidasını

(55) sağa veya sola çevirin (şekil H2). UYARI: Bu ayarı yaparken tutarak testere kafasının ağırlığını almanız tavsiye edilir. Bu sayede ayar vidasını daha kolay çevirebilirsiniz. YARMA BIÇAĞININ AYARLANMASI [ŞŞEKİL A1, J1, J2] Doğru pozisyon, yarma bıçağının (15) üst kısmının bıçağın en yüksek dişinden en fazla 2 mm aşağıda ve yarma bıçağı gövdesi ile testere bıçağı dişlerinin uçları (şekil J1) arasında en fazla 5 mm olmasıdır.

1. Testere tezgahını alt pozisyona ayarlayın.

2. Braketin dönmesine ve yarma bıçağının yukarı aşağı hareket

etmesine izin veren altı köşe vidayı (57) gevşetin (şekil J2).

3. Doğru pozisyon elde edilinceye dek braketi döndürün ve yarma

bıçağını yukarı veya aşağı kaydırın.

4. Vidayı (57) iyice sıkın.

5. Tezgahı yerine takın.TÜRKÇE

KULLANMA Kullanma Talimatları UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun. UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. UYARI:

• Makinenin, masa yüksekliği ve denge açısından ergonomik duruma uygun şekilde yerleştirildiğinden emin olun. Makinenin yerleştirileceği bölge, operatörün görüş açısının iyi olmasını ve üzerinde çalışılan parçanın herhangi bir sınırlama olmaksızın ele alınmasına olanak tanıyacak yeterli serbest alan bulunmasını sağlayacak şekilde seçilmelidir.

• Titreşim etkilerini azaltmak için ortam sıcaklığını çok düşük olmadığından, makine ve aksesuar bakımının iyi yapıldığından ve üzerinde çalışılan parça boyutunun bu makineye uygun olduğundan emin olun.

• Kesilecek malzemenin yerine sıkıca sabitlendiğinden emin olun.

• Alete sadece hafif bir baskı uygulayın ve testere bıçağına yanal baskılar uygulamayın.

• Aşırı yüklemekten kaçının.

• Alt siperin düzgün çalışmasını sağlamak için kullanımdan sonra daima makineden tozu çıkarın. İngiliz kullanıcıların “ağaç işleri makinaları hakkında düzenlemeler 1974” ve bu düzenleme ile ilgili tüm değişikliklere bakmaları tavsiye edilir.

• Uygun testere bıçağını takın. Oldukça aşınmış bıçakları kullanmayın. Aletin azami dönüş hızı testere bıçağının azami dönüş hızını geçmemelidir.

• Çok küçük parçaları kesmeye çalışmayın.

• Bıçağın serbestçe kesmesine izin verin. Zorlamayın.

• Kesmeye başlamadan önce motorun tam hıza ulaşmasını bekleyin.

• Tüm kilitleme düğmelerinin ve sıkıştırma kollarının sıkıştırılmış olduğunu kontrol edin. AÇMA KAPAMA (ŞEKİL A1)

• Makineyi açmak için açma/kapama düğmesine (1) basın.

• Makineyi kapatmak için açma/kapama düğmesine yeniden basın. Toz Çıkarma UYARI! Mümkün olduğu her durumda, toz emisyonlarıyla ilgili yönetmelikler uyarınca tasarlanmış bir toz toplama cihazı bağlayın. İlgili yönetmeliklerle uyumlu bir şekilde tasarlanmış bir toz toplama cihazı bağlayın. Harici olarak bağlanan sistemlerin hava hızı 20 m/s ±2 m/s olacaktır. Hız, alet bağlıyken ancak çalışmıyorken, bağlantı noktasında bağlantı tübü içinde ölçülmelidir. Daha fazla bilgi için Opsiyonel Aksesuarlar kısmına bakın. Taşıma Makineyi, el girintilerini kullanarak taşıyın. UYARI: Makineyi daima tezgah testere modunda ve üst bıçak siperi takılı durumda taşıyın. Makineyi asla siperinden tutarak taşımayın. Temel Kesimler

GÖNYE TESTERE MODUNDA KESME

Siper olmaksızın çalıştırmak tehlikelidir. Kesim yaparken siperler yerlerinde olmalıdır. Alüminyum iş parçalarının sıkıca kelepçelendiğinden emin olun. DIKEY DÜZ KESIM (ŞEKIL A1, K)

1. Gönye mandalını (8) gevşetin ve ardından sıkın.

2. Gönye mandalını (8) 0° pozisyonuna getirin ve gönye mandalını

3. Kesilecek olan parçayı dayama mesnedine (11) dayayın.

4. Taşıma kolundan tutun ve kafayı boşa almak için kafa kilidi boşa alma

koluna (2) bastırın.

5. Kafayı yaklaşık 10 mm aşağı çekin ve kilitleme kolunu serbest

6. Makineyi çalıştırın ve bıçağın iş parçası boyunca kesmesi ve kesme

kanalına girmesini sağlamak için kafayı bastırın.

7. Kesimi tamamladıktan sonra makineyi kapatın ve kafayı üst bekleme

pozisyonuna döndürün. GÖNYELİ KESME (ŞEKİL A1, L)

1. Gönye mandalını (8) sıkın. Kolu sağa/sola istenen açıya getirin.

2. Gönye mandalı otomatik olarak solda ve sağda 0°, 15°, 22,5°, 45°

ve 50°’de duracaktır. Ara açı isteniyorsa kafayı sıkıca turun ve gönye mandalını sabitleyerek kilitleyin.

3. Kesim işleminden önce gönye mandalının sıkıca sabitlendiğini kontrol

4. Dikey düz kesimde olduğu gibi devam edin.

UYARI: Kesildikten sonra atılacak kısmı ufak olan bir iş parçasının ucunu gönyeli keserken iş parçasını kesildikten sonra atılacak kısım bıçağa oranla dayama mesnedi ile daha büyük açı yapacak şekilde yerleştirin yani: – sola gönyeli kesim, atılacak kısım sağa – sağa gönyeli kesim, atılacak kısım sola MEYILLI KESME (ŞEKİL H1, M) Meyil açıları 0° ile 48° arasında sola ayarlanabilir. 45°’ye kadar olan meyiller gönye kolu sıfır ile azami 45° arasında sağ/sol gönye pozisyonuna ayarlanarak kesilebilir.

1. Meyil sıkıştırma kolunu (12) gevşetin ve meyli istediğiniz gibi

2. Gerektiği takdirde aşma düğmesini (54) ayarlayın.

3. Kafayı sıkıca tutun ve düşmesine müsaade etmeyin.

4. Meyil sıkıştırma kolunu (12) iyice sıkın.

5. Dikey düz kesimde olduğu gibi devam edin.

Tezgah Modunda Kesme YARMA İŞLEMI (ŞEKIL A2, I1, I2, N) UYARI: Siper (18) takılı değilken düşey konumda tezgah tablası ayarlanamaz.

1. Testere kafasını düşey konuma ayarlayın.

2. Engelin (11) sol yanındaki kilitleme kolunu (60) gevşetip, engeli

gösterilen (şekil I1) konuma getirin.

3. Siperi (18) dönel tabla/gönye kolu (9) üzerinde kafa kilit vidasının

dişleri kafadaki dişli bilezikle hizalanana kadar döndürerek kaydırın (şekil I2).

4. Kafa kilidi gevşetme koluna (2) basın ve kafa kilidi vidasını (13)

sıkarken kafayı aşağı doğru bastırın.

5. Tezgahı (14) yukarı veya aşağı kaydırarak kesme derinliğini

ayarlayın. Doğru pozisyon, üç dişin uçlarının odun yüzeyinden yukarda olmasıdır.

6. İş parçasını mümkün olduğunca desteklemek için paralellik

mesnedini (17) gerektiği şekilde ayarlayın. En azından mesnedin arka ucu yarma bıçağının ön kısmı ile aynı hizada olmalıdır.

7. Tezgahın ön kısmında yer alan skalayı kullanarak kesme genişliği için

paralellik mesnedini ayarlayın.

9. Paralellik mesnedine iyice dayalı durumda muhafaza ederek iş

parçasını yavaşça üst bıçak siperinin ön kısmının altına ittirin.

10. İtme çubuğunu (58) kullanmayı unutmayın (şekil N).

11. Kesimi tamamladıktan sonra makineyi kapatın.TÜRKÇE

Kesim Kalitesi Bir kesimin düzgün olması, kesilen malzemenin cinsi gibi bir dizi değişkene bağlıdır. Kalıp çıkarma ve hassaslık gerektiren diğer işler için çok düzgün kesim gerektiğinde, keskin (60 dişli karpit) bıçak ve yavaş, düzenli bir kesim hızı istenilen sonuçları sağlayacaktır. UYARI: Kesilen malzemenin kesim sırasında hareket etmemesine dikkat edin; parçayı sıkıca bağlayın. Testere kolunu kaldırmadan önce daima bıçağın tamamen durmasını bekleyin. Kesilen parçanın arka kısmında hala küçük çaplı kırılmalar oluyorsa, kesilecek ahşabın üzerine bir bant yapıştırın. Kesimi bandın üzerinden yaptıktan sonra, bandı dikkatli bir şekilde çıkartın. BAKIM DEWALT elektrikli aletiniz minimum bakım gerektirecek şekilde uzun yıllar çalışmak üzere tasarlanmıştır. Sürekli tatminkar çalışma düzgün alet bakımı ve düzenli temizliğe bağlıdır. UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir. Yağlama Bu makine ilave yağlama gerektirmez. Motorun yatakları önceden yağlanmış olup su geçirmez.

• Testere tozu ve talaşla tıkanmaya neden olup sorunlara yol açabileceğinden yağ ve gres kullanmaktan kaçının.

• Testere tozu ve talaş birikmesine maruz kalan kısımları düzenli olarak kuru bir fırçayla temizleyin. Temizlik Kullanmadan önce, üst bıçak siperini, hareketli alt bıçak siperini ve uygun şekilde çalışacağından emin olmak için toz toplama borusunu dikkatli bir şekilde kontrol edin. Yongalar, toz veya üzerinde çalışılan parçadan çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağından emin olun. Üzerinde çalışılan parçadan çıkan küçük parçacıkların testere bıçağı ile siperler arasında sıkışması halinde makinen güç kaynağıyla bağlantısını kesin ve Testere Bıçağının Takılması bölümünde verilen talimatları izleyin. Sıkışmış parçaları çıkartın ve testere bıçağını takın. UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın. UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal madde kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinde daldırmayın. UYARI: Yaralanma riskini azaltmak için, tezgahın üstünü düzenli olarak temizleyin. UYARI: Yaralanma riskini azaltmak için, toz toplama sistemini düzenli olarak temizleyin. Opsiyonel Aksesuarlar UYARI: DEWALT tarafından sunulanlar haricindeki aksesuarlar bu ürünle test edilmediklerinden, bu tür aksesuarların bu aletle kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. TOZ EMME En uygun toz emme işlemi için ayrı bir toz kiti mevcuttur (DE7779). KESİLECEK PARÇANIN BAĞLANMASI (ŞEKİL A3)

• Çoğu durumda bıçağın kendi hareketi malzemeyi mesnede karşı sıkıca tutmak için yeterlidir.

• Malzeme kalkmaya veya mesnetten ileri fırlamaya meyilliyse tercihen opsiyonel malzeme mengenesini (23) kullanın.

• Demir ihtiva etmeyen malzemelerin kesiminde her zaman mengene kullanın. KISA PARÇALARIN KESİLMESİ (ŞEKİL A3, A4) Hem toplu kesim hem de farklı uzunlukları olan münferit iş parçalarının kesilmesi için kısa iş parçalarında uzunluk tahdidinin (27) kullanılması tavsiye edilmektedir. Uzunluk tahdidi sadece opsiyonel bir çift kılavuz rayı (21) ile birlikte kullanılabilir. UZUN PARÇALARIN KESİLMESİ (ŞEKİL A3) UYARI: Uzun parçaları daima destekleyin. Şekil (figure) A3‘te testere kendi başına kullanıldığında uzun iş parçalarını kesmek için ideal yapılandırma gösterilmektedir (tüm parçalar isteğe bağlıdır). Bu parçalar (ayaklı sehpa ve işkence hariç) hem kesilecek parçanın girdiği hem de çıktığı tarafta gerekmektedir: 20 Rayları desteklemek için (aynı zamanda mevcut tezgahta çalışırken) tabla nihayet plakası. 21 Kılavuz rayları (500 veya 1000 mm). 22 Malzeme destek plakaları. 23 Malzeme işkencesi. 24 Döner tahdit. 25 Kılavuz raylarını destekleme sehpaları. Sehpaların yüksekliği ayarlanabilir. UYARI: Makineyi desteklemek için bu sehpaları kullanmayın! 26 Ayaklı sehpa (montaj talimatları ile gelir). Prosedür

1. Testerenizi ayaklı sehpanın üzerine yerleştirin ve kılavuz rayları

2. Malzeme destek plakalarını (22) kılavuz raylara (21) sıkıca vidalayın.

Malzeme işkencesi (23) artık uzunluk tahdidi işlevini görür.

3. Tabla nihayet plakasını (20) takın.

4. Döner tahdidi (24) arka raya takın.

5. Orta veya uzun iş parçalarının uzunluğunu ayarlamak için döner

tahdidi (24) kullanın. Yana doğru ayarlanabilir ve kullanımda değilken dışarı döndürülebilir. DÖNER TABLANIN KULLANILMASI (ŞEKİL A3, A5) Döner tabla (29) büyük ve uzun kereste parçalarının kesilmesini oldukça kolaylaştırmaktadır (şekil A5). Makinenin soluna ya da sağına bağlanabilmektedir. Döner tabla opsiyonel ayaklı sehpa kullanımını gerektirmektedir (şekil A3). UYARI: Ayaklı sehpa ile verilen talimatları izleyerek döner tablayı birleştirin.

• Ayaklı sehpa ile verilen kısa destek çubuklarını tablanın standart olmayan rayları ile kullanılacak tablanın yan tarafına yerleştirin.

• Döner tabla ile verilen tüm talimatları takip edin.TÜRKÇE

Önerilen Mevcut Bıçaklar Bıçak türü Suni ve doğal ahşabın çok ince kesimi için TCG Kullanım yeri DT1529 serisi 40 260 x 30 x 24 Genel amaçlı, ahşap ve plastik kesimi DT1530 serisi 40 260 x 30 x 80 TCG alüminyumla kullanmak için DT1736 serisi 60 260 x 30 x 58 Suni ve doğal ahşabın ince kesimi için ATB DT1737 serisi 60 260 x 30 x 80 Suni ve doğal ahşabın çok ince kesimi için TCG Uygun aksesuarlarla ilgili daha fazla bilgi almak için satıcınızla görüşün. Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık işinize yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır. Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir. DEWALT, kullanma süreleri sona eren DEWALT ürünlerinin toplanması ve geri kazanımı için bir imkan sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımıza toplama işlemi yapan bir yetkili servise götürün. Bu kılavuzda belirtilen adresteki yerel DEWALT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT tamir acentelerinin listesi ve satış sonrası servis ve bağlantıların tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur. GARANTİ DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği’ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

• 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ • Satın almış olduğunuz DEWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için: Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazı;

• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;

• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTİ • Sahip olduğunuz DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;

• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;

• Yetkili olmayan kişilerce tamire çalışılmamıştır;

• Satın alma belgesi (fatura) ibraz edilmiştir.

• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir. Şikayet veya talepleriniz için satıcınıza, DEWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternette www.2helpU.com adresinde mevcuttur. Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır. Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbulΕΛΛΗΝΙΚΑ
