KULLANIM KILAVUZU DWE397 DEWALT

Tebrikler! Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Teknik veriler

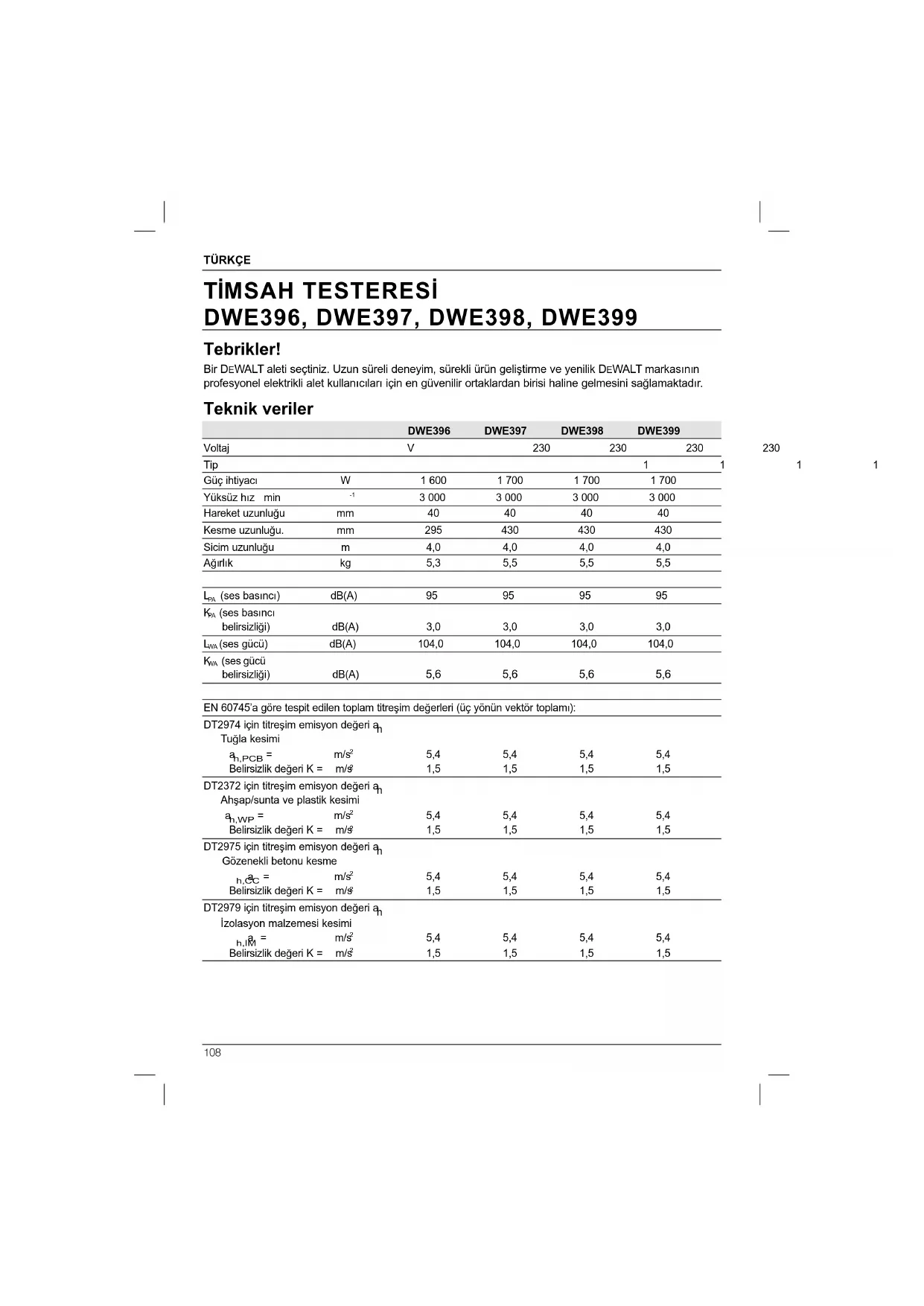

DWE396 DWE397 DWE398 DWE399

Voltaj V 230 230 230 230 Tip 1 1 1 1 Güç ihtiyacı W 1 600 1 700 1 700 1 700 Yüksüz hız min

Hareket uzunluğu mm 40 40 40 40 Kesme uzunluğu. mm 295 430 430 430 Sicim uzunluğu m 4,0 4,0 4,0 4,0 Ağırlık kg 5,3 5,5 5,5 5,5

(ses basıncı) dB(A) 95 95 95 95

(ses gücü belirsizliği) dB(A) 5,6 5,6 5,6 5,6 EN 60745’a göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı): DT2974 için titreşim emisyon değeri a

5,4 5,4 5,4 5,4 Belirsizlik değeri K = m/s

1,5 1,5 1,5 1,5 DT2372 için titreşim emisyon değeri a

Ahşap/sunta ve plastik kesimi

5,4 5,4 5,4 5,4 Belirsizlik değeri K = m/s

1,5 1,5 1,5 1,5 DT2975 için titreşim emisyon değeri a

Gözenekli betonu kesme

5,4 5,4 5,4 5,4 Belirsizlik değeri K = m/s

1,5 1,5 1,5 1,5 DT2979 için titreşim emisyon değeri a

İzolasyon malzemesi kesimi

5,4 5,4 5,4 5,4 Belirsizlik değeri K = m/s

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 60745’te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir. UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımı nı yapın, elleri sıcak tutun, çalışma modellerini düzenleyin. Sigortalar Avrupa 230 V aletler 10 Amper, ana şebeke Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz. TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir. Elektrik çarpması riskini belirtir. Yangın riskini belirtir. AT Uygunluk Beyanatı

EWALT, Teknik veriler bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 60745-1, EN 60745-2-11. normlarına uygun olarak tasarlandığını beyan eder. Bu ürünler ayrıca 2004/108/EC ve 2011/65/EU Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir. Horst Grossmann Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Elektrikli El Aletleri İçin Genel Güvenlik Talimatları UYARI! Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir. BÜTÜN UYARI VE GÜVENLİK

TALİMATLARINI İLERİDE BAKMAK

Aşağıda yer alan uyarılardaki “elektrikli alet” terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) ÇALIŞMA ALANININ GÜVENLİĞİ

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.TÜRKÇE

b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır. c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.

2) ELEKTRİK GÜVENLİĞİ

a) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Deği ştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır. b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır. c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır. d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır. e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır. f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir. b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır. c) İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır. d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir. e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir. g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

4) ELEKTRİKLİ ALETLERİN KULLANIMI

VE BAKIMI a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır. b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir. c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.TÜRKÇE

d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır. f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sı kışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır. Timsah testereler için ek güvenlik kuralları

• Kesim aksesuarının gizli kablolara veya kendi elektrik kablosuna temas edebileceği yerlerde bir işlem yaparken elektrik aletinizi yalıtımlı kavrama yüzeylerinden tutun. Kesici aletin, elektrik akımı bulunan kablolarla teması halinde akım elektrikli aletin iletken metal parçaları üzerinden operatöre iletilerek elektrik çarpmasına yol açabilir.

ELEKTRIĞE BAĞLAMA, AÇMA-KAPAMA

• Testerenin fişini prize tekmeden önce aletin kapalı olup olmadığı kontrol edin.

• Testereyi kapattıktan sonra testere bıçağını asla elle durdurmaya çalışmayın. Testereyi kapatmadan asla bir masa ya da çalışma tezgahı üzerine bırakmayın. Alet kapatıldıktan sonra testere bıçağı 10 saniyeye kadar çalışmaya devam eder. KESERKEN

• İşe başlamadan önce kesilecek parçadaki tüm civileri ve metal nesneleri sökuÅNn.

• Mümkün olan her durumda kesilecek parcalar sabitlemek icin mandal ve mengeneler kullan n.

• Cok kücuÅNk parcalar kesmeyi denemeyin.

• OÅNne doğru fazla eğilmeyin. OÅNzellikle iskele ve merdivenlerde sağlam durmaya oÅNzen goÅNsterin.

• Testere b çaklar n temizlemeden ya da değiştirmeden önce aletin fişini prizden çekin.

• Yaln zca bu kullan m k lavuzunda belirtilen özelliklere uygun testere b çaklar kullan n.

• Yaln zca çok iyi durumda olan testereb çaklar kulln lmal d r. Çatlak ya daeğilmiş testere b çaklar derhaldeğiştirilmeli ve at lmal d r.

• Kesme bıçakları ve pürüzlü malzeme kullanırken, uygun eldiven kullanın. Diğer Riskler İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar: - İşitme kaybı. - Sıçrayan parçacıklardan kaynaklanan yaralanma riski. - Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi. – Uzun süreli kullanımdan kaynaklanan yaralanma riski. Alet Üzerindeki Etiketler Alet üzerinde aşağıdaki semboller gösterilir: Kullanmadan önce kullanım kılavuzunu okuyun.TÜRKÇE

Kulak koruması kullanın. Göz koruması kullanın. Elektrikli aleti neme maruz bırakmayın. Elektrikli aleti kablosu hasarlıyla kullanmayın. TARİH KODU KONUMU (ŞEKİL [FIGURE] 1) İmalat yılını da içeren Tarih Kodu (q) gövdeye basılıdır. Örnek: 2012 XX XX İmalat Yılı Ambalaj İçeriği Ambalaj içeriğinde şunlar bulunmaktadır: 1 Palalı testere 1 Düşük yoğunluklu tuğlalar için ayarlanmış TCT testere bıçağı (DWE396, DWE397) 1 Orta yoğunluklu tuğlalar için ayarlanmış TCT testere bıçağı (DWE398) 1 Hücreli beton ve kartonpiyer için ayarlanmış TCT testere bıçağı (DWE399) 1 Altıgen anahtar 1 Kesme bölümü kazıyıcısı (yalnızca DWE399) 1 Kullanım kılavuzu 1 Parça şeması

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın. Tanımlama (şekil 1) UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir. a. Açma/kapama anahtarı b. Kilitleme düğmesi c. Arka tutma kolu d. Ön kol e. Testere bıçakları f. Sürgü g. Altıgen anahtar h. Toz çıkışı KULLANIM ALANI

EWALT timsah testere DWE396, DWE397, DWE398 ve DWE399 tuğla, hücreli beton, ahşap, plastik ve izolasyon malzemelerinin uygun testere bıçağı ile profesyonel kesim uygulamaları için tasarlanmışlardır. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir. Elektrik emniyeti Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin. DEWALT aletiniz EN 60745 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur. Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir. Uzatma kablosu kullanılması Uzatma kablosu kullanılması gerekiyorsa bu aletin giriş gücüne (teknik verilere bakın) uygun onaylı bir 3 damarlı uzatma kablosu kullanın. Minimum iletken ebadı 1,5 mm

; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

MONTAJ VE AYARLAMALAR

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.TÜRKÇE

Testere Bıçaklarının değiştirilmesi

1. Aleti sabit bir çalışma yüzeyine ters şekilde

2. Dişli kutusu kapağının vidasını (k)

altıgen anahtar (g) ile gevşetin. Gevşetildiğinde, dişli kutusu kapağı (l) yayı serbest bırakıp açılmasını sağlamalıdır.

3. Altıgen anahtar (g), ile her iki bıçak ayar

vidasını da (m) gevşetin. Vidalar vida klipsleri tarafından sabit tutulacaktır.

4. Testerenin bıçak tarafını Bıçak-Mandal-

sisteminden tamamen çıkana kadar dikkatlice yukarı do ğru çekin.

5. Testere bıçağını arkaya doğru, ön siperden (n)

çıkararak çekin ve bardan (f) çıkarın.

6. İşlemi diğer testere bıçağı için tekrarlayın.

TESTERE BIÇAKLARININ TAKILMASI (ŞEKİL 4)

1. Bir testere bıçağını bıçak kılavuz yuvasında

(i) oluklu yuva tarafının (p) ön sipere (n) yerleştiğinden emin olarak kaydırın.

2. Testere bıçağının arka kısmını dişli yuva (o)

bıçak ayar vidasıyla (m) hizalanana kadar aşağıya doğru kaydırın.

3. İşlemi diğer testere bıçağı için tekrarlayın.

5. Altıgen anahtarın (g) kısa ucuyla her iki testere

bıçak ayar vidalarını (g) aynı anda hem bastırıp hem de döndürerek iyice sıkın.

6. Dişli kutusu kapağını(l) kapatın ve dişli kutusu

vidasını sıkın. UYARI: İşlemden önce testere bıçaklarını yaklaşık 20 sn. serbest çalıştırın. Testere Bıçakları Kat. No. Kesilecek malzeme Önerilen testere bıçağı tipi DWE396 Pürüzlü ahşap HSS DT2970 İşlenmiş ahşap HSS DT2971 İşlenmiş ahşap TCT DT2972 Düşük yoğunluklu tuğla TCT T12 DT2973 Orta yoğunluklu tuğla TCT T20 DT2977 Kat. No. Kesilecek malzeme Önerilen testere bıçağı tipi DWE397 Pürüzlü ahşap HSS DT2978 Düşük yoğunluklu tuğla TCT T12 DT2974 Orta yoğunluklu tuğla TCT T20 DT2976 İzolasyon malzemeleri HSS DT2979 Hücreli beton TCT 12 DT2975 DWE398 Pürüzlü ahşap HSS DT2978 Düşük yoğunluklu tuğla TCT T12 DT2974 Orta yoğunluklu tuğla TCT T20 DT2976 İzolasyon malzemeleri HSS DT2979 Hücreli beton TCT 12 DT2975 DWE399 Pürüzlü ahşap HSS DT2978 Düşük yoğunluklu tuğla TCT T12 DT2974 Orta yoğunluklu tuğla TCT T20 DT2976 İzolasyon malzemeleri HSS DT2979 Hücreli beton TCT 12 DT2975 Kullanmadan oÅNnce (şekil 1)

• Uygun tipte bir testere b cağ monte edin.

• Aletin duÅNzenli cal şt ğ n ve buÅNtuÅNn fonksiyonlar n yerine getirdiğini kontrol edin. Bar n (f) duÅNzguÅNn olarak durduğundan, testere b caklar (e) ve goÅNvdenin zarar goÅNrmemiş olduğundan emin olun. KULLANMA Kullanma Talimatları UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun. UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. UYARI:

• Kesilecek malzemenin yerine sıkıca sabitlendiğinden emin olun.

• Alete yalnızca hafif bir basınç uygulayın ve testere bıçağına yan basınç uygulamayın.

• Aşırı yüklemekten kaçının.TÜRKÇE

UYARI: Yapılan iş sonucu mineral toz veya ahşap tozu çıkan uygulamalarda, makineye uygun bir toz emme sistemi bağlanmalıdır. Uygun El Pozisyonu (şekil 1, 6) UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunu kullanın. UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıca tutun. Doğru el pozisyonu bir el ön kol üzerinde (d) diğer el ana kol (c) üzerinde olacak şekildedir. Açma Kapama (şekil 1) ON/OFF (AÇMA/KAPAMA) (a) düğmesi güvenlik gerekçesiyle bir lock-off (kilit-açık) düğmesi (b) içerir.

1. Aletin kilidini açmak için lock-off (kilit-açık) (b)

2. Aleti çalıştırmak için, ON/OFF (AÇMA/KAPAM)

(a) düğmesine basın. ON/OFF (AÇMA/ KAPAMA) düğmesi bırakıldığında, istem dışı çalışmayı önlemek için lock-off (kilit-açık) düğmesi otomatik olarak devreye girer.

3. Fişten çekmeden önce daima aleti kapatın.

Kesme İşlemi (şekil 1, 3, 4, 6) İKAZ: Testereyi dairesel veya cep kesimi yapmak için kullanmayın. Bar ucunun iş parçasından çıktığından emin olun. Uzun, düz kesimlerde iş parçası üzerine önce bir çizgi çizin ve çizgiyi izleyin. Sadece aşağı doğru kesikler yapın. Testere bıçağını çok çabuk körelteceği için toprağa daldırmaktan kaçının. Testere sehpası kullanıldığında daima sehpa ayakları dışında kesim yapın.

1. Barın iş parçasına sıkışmasını önlemek için

iş parçasını yalnızca bir yanından sabitleyin. Böyle bir durumda, bıçak üzerindeki gerilimi azaltmak için kesiği kamalarla açın. Testereyi çekip çıkarmaya çalışmayın.

2. Testereyi doğru şekilde kullanmak için

DEWALT elektrikli aleti ön koldan (d) ve arka koldan (c) tutun.

3. Bıçağı kesilecek parçaya temas ettirmeden

önce aleti çalıştırın. Bu kılavuzdaki Çalıştırma ve Kapatma bölümüne bakın. UYARI: Alete yalnızca hafif bir basınç uygulayın ve testere bıçağına yan basınç uygulamayın.

4. Bıçaklar kesilecek parçaya temas ettikten

sonra, aleti ileri geri hareket ettirin, bıçaklar çalışılan parçayı keserken testere hareketini takip edin. Şekil 6’ya bakın.

5. Kesim tamamlandığında tetik düğmesini

bırakın. Boyasız testere bıçağının performansını ve kullanım ömrünü artırmak için, bıçaklara ve yağ deliklerine (j) (her 15–30 dakikada bir) düzenli olarak yağ uygulayın. Boyalı bıçakları yağlamayın. Testere bıçağı sabitleme vidalarını (m) düzenli olarak kontrol edin. Gözenekli Beton ile Düşük ve Orta Yoğunluklu Yapı Taşlarını Testereyle Kesme (şekil 5) UYARI: Gözenekli beton, düşük yoğunluklu yapı taşları ve orta yoğunluklu yapı taşları, kireç ve kuvars kumu içerir. Kullanım sonrasında optimum performansı garanti edebilmek için testere bıçakları, çubuk ve testere bıçağı kılavuz yuvası (i) kesme bölümü kazıyıcısı kullanarak iyice temizleyin. (yalnızca DWE399) BAKIM DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır. UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.TÜRKÇE

• Testere bıçaklarını (boyasız bıçaklar takılmışsa), çubuğu ve testere bıçağı kılavuz yuvasını temizledikten sonra yağlayın. Boyalı bıçakları yağlamayın.

• Alet uzun bir süre kullanılmayacaksa, boyasız testere bıçaklarını yağ ile kaplayın ve yağ deliklerini az miktarda yağ ile doldurun (örn. makine yağı). Boyalı bıçakları yağlamayın. Yağın tüm parçalara ulaşması için aleti birkaç saniye çalıştırın. Bu aletin paslanmasını önler. Temizleme UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın. UYARI: Aleti temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın. Gözenekli betonu kestikten sonra testere bıçaklarını düzenli olarak çıkartın. Testere bıçaklarını ve barı iyice temizleyin. Bıçak kılavuz yuvasını temizlemek için aletle birlikte verilen raspayı kullanın. (YALNIZCA DWE399) İlave aksesuarlar UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün. Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda D EWALT ürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır. Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir. DEWALT, hizmet ömrünün sonuna ulaşan DEWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin. Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur.TÜRKÇE

GARANTİ DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği’ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

Satın almış olduğunuz D EWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için: Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazı;

• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;

• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTİ • Sahip olduğunuz DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;

• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;

• Yetkili olmayan kişilerce tamire çalışılmamıştır;

• Satın alma belgesi (fatura) ibraz edilmiştir;

• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir. Şikayet veya talepleriniz için satıcınıza,

EWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternette www.2helpU.com adresinde mevcuttur. Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır. Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbulΕΛΛΗΝΙΚΑ
