KULLANIM KILAVUZU HDS 1320 De Tr1 Kärcher

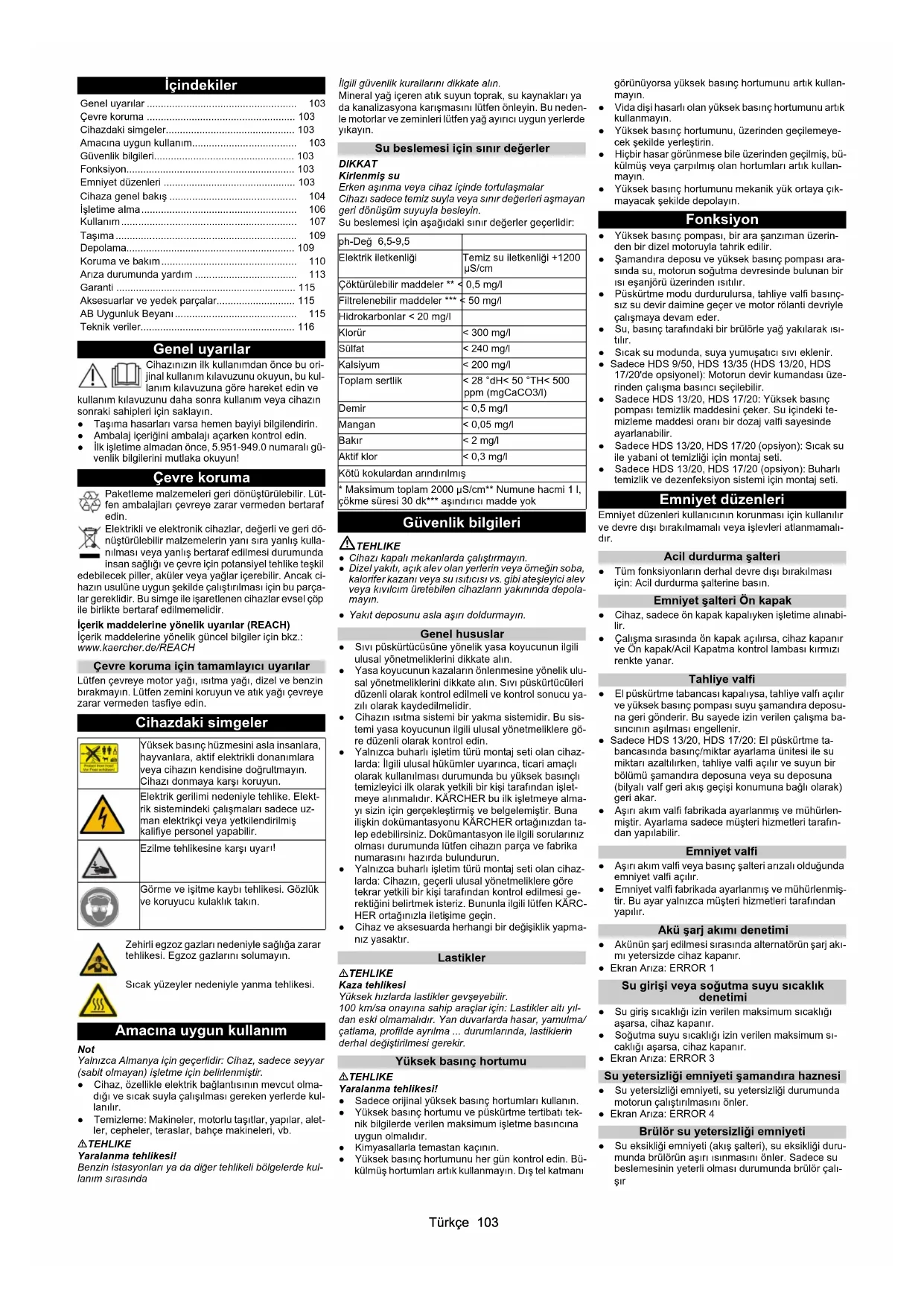

Amacına uygun kullanım.... 103

Güvenlik bilgileri.... 103

Fonksiyon.... 103

Emniyet düzenleri 103

Cihaza genel bakış 104

İşletime alma 106

Kullanım 107

Taşıma 109

Depolama.... 109

Koruma ve bakım 110

Arıza durumunda yardım 113

Garanti 115

Aksesuarlar ve yedek parçalar.... 115

AB Uygunluk Beyani 115

Teknik veriler.... 116

Genel uyarılar

Cihazınızın ilk kullanımdan önce bu orijinal kullanım kılavuzunu okuyun, bu kullanım kılavuzuna göre hareket edin ve

kullanım kılavuzunu daha sonra kullanım veya cihazın sonraki sahipleri için saklayın.

• Taşıma hasarları varsa hemen bayiyi bilgilendirin.
• Ambalaj içeriğini ambalajı açarken kontrol edin.
• İlk işletme almadan önce, 5.951-949.0 numaralı güvenlik bilgilerini mutlaka okuyun!

Cevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansivel tehlike teskil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaercher.de/REACH

Çevre koruma için tamamlayıcı uyarılar

Lütfen çevreye motor yağı, ısıtma yağı, dizel ve benzin bırakmayın. Lütfen zemini koruyun ve atık yağı çevreye zarar vermeden tasfiye edin.

Cihazdaki simgeler

Yüksek basınç hüzmesini asla insanlara, hayvanlara, aktif elektrikli donanımlara veya cihazın kendisine doğrultmayın. Cihazı donmaya karşı koruyun.

Elektrik gerilimi nedeniyle tehlike. Elektrik sistemindeki çalışmaları sadece uz-man elektrikçi veya yetkilendirilmiş kalifiye personel yapabilir.

Ezilme tehlikesine karşı uyarı!

Görme ve işitme kaybı tehlikesi. Gözlük ve koruyucu kulaklık takın.

Zehirli egzoz gazları nedeniyle sağlığa zarar tehlikesi. Egzoz gazlarını solumayın.

Sıcak yüzeyler nedeniyle yanma tehlikesi.

Amacına uygun kullanım

Not

Yalnızca Almanya için geçerlidir: Cihaz, sadece seyyar (sabit olmayan) işletme için belirlenmiştir.

• Cihaz, özellikle elektrik bağlantısının mevcut olmadığı ve sıcak suyla çalışılması gereken yerlerde kullanılır.
• Temizleme: Makineler, motorlu taşıtlar, yapılar, aletler, cepheler, teraslar, bahçe makineleri, vb.

TEHLIKE

Yaralanma tehlikesi!

Benzin istasyonları ya da diğer tehlikeli bölgelerde kullanım sırasında

İlgili güvenlik kurallarını dikkate alın.

Mineral yağ içeren atık suyun toprak, su kaynakları ya da kanalizasyona karışmasını lütfen önleyin. Bu neden-le motorlar ve zeminleri lütfen yağ ayırcı uygun yerlerde yıkayın.

Su beslemesi için sınır değerler

DIKKAT

Kirlenmiş su

Erken aşınma veya cihaz içinde tortulaşmalar

Cihazı sadece temiz suyla veya sınır değerleri aşmayan geri dönüşüm suyuyla besleyin.

Su beslemesi için aşağıdaki sınır değerler geçerlidir:

ph-Değ 6,5-9,5
Elektrik iletkenliği	Temiz su iletkenliği +1200 μS/cm
Çöktürülebilir maddeler **	< 0,5 mg/l
Filtrelenebilir maddeler ***	< 50 mg/l
Hidrokarbonlar < 20 mg/l
Klorür	< 300 mg/l
Sülfat	< 240 mg/l
Kalsiyum	< 200 mg/l
Toplam sertlik	< 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l)
Demir	< 0,5 mg/l
Mangan	< 0,05 mg/l
Bakır	< 2 mg/l
Aktif klor	< 0,3 mg/l

Kötü kokulardan arındırılmış

* Maksimum toplam 2000 μS/cm** Numune hacmi 1 l, çökme süresi 30 dk*** aşındırıcı madde yok

Güvenlik bilgileri

TEHLIKE

• Cihazı kapalı mekanlarda çalıştırmayın.
• Dizel yakıtlı, açık alev olan yerlerin veya örneğin soba, kalorifer kazanı veya su ıstıcısı vs. gibi ateşleyici alev veya kıvılcım üretebilen cihazların yakınında depola-mayın.
• Yakıt deposunu asla aşırı doldurmayın.

Genel hususlar

• Sıvı püskürtücüsüne yönelik yasa koyucunun ilgili ulusal yönetmeliklerini dikkate alın.
• Yasa koyucunun kazaların önlenmesine yönelik ulusal yönetmeliklerini dikkate alın. Sıvı püskürtücüleri düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak kaydedilmelidir.
• Cihazın ısıtma sistemi bir yakma sistemidir. Bu sistemi yasa koyucunun ilgili ulusal yönetmeliklere göre düzenli olarak kontrol edin.
• Yalnızca buharlı işletim türü montaj seti olan cihazlarda: İlgili ulusal hükümler uyarınca, ticari amaçlı olarak kullanılması durumunda bu yüksek basınçlı temizleyici ilk olarak yetkili bir kişi tarafından işletmeye alınmalıdır. KÄRCHER bu ilk işletmeye almayı sizin için gerçekleştirmiş ve belgelemiştir. Buna ilişkin dokümantasyonu KÄRCHER ortağınızdan talep edebilirsiniz. Dokümantasyon ile ilgili sorularınız olması durumunda lütfen cihazın parça ve fabrika numarasını hazırda bulundurun.
• Yalnızca buharlı işletim türü montaj seti olan cihazlarda: Cihazın, geçerli ulusal yönetmeliklere göre tekrar yetkili bir kişi tarafından kontrol edilmesi gerektiğini belirtmek isteriz. Bununla ilgili lütfen KÂRC-HER ortağınızla iletişime geçin.
• Cihaz ve aksesuarda herhangi bir değişiklik yapmanız yasaktır.

Lastikler

ATEHLIKE

Kaza tehlikesi

Yüksek hızlarda lastikler gevşeyebilir.

100 km/sa onayına sahip araçlar için: Lastikler altı yıldan eski olmamalıdır. Yan duvarlarda hasar, yamulma/çatlama, profilde ayrılma ... durumlarında, lastiklerin derhal değiştirilmesi gerekir.

Yüksek basınç hortumu

ATEHLIKE

Yaralanma tehlikesi!

• Sadece orijinal yüksek basınç hortumları kullanın.
• Yüksek basınç hortumu ve püskürtme tertibatı teknik bilgilerde verilen maksimum işletme basıncına uygun olmalıdır.
  • Kimyasallarla temastan kaçının.
• Yüksek basınç hortumunu her gün kontrol edin. Bükülmüş hortumları artık kullanmayın. Dış tel katmanı

görünüyorsa yüksek basınç hortumunu artık kullan- mayın.

• Vida dişi hasarlı olan yüksek basınç hortumunu artık kullanmayın.
• Yüksek basınç hortumunu, üzerinden geçilemeyecek şekilde yerleştirin.
• Hiçbir hasar görünese bile üzerinden geçilmiş, bükülmüş veya çarpılmış olan hortumları artık kullanmayın.
• Yüksek basınç hortumunu mekanik yük ortaya çıkmayacak şekilde depolayın.

Fonksiyon

• Yüksek basınç pompası, bir ara şanzıman üzerinden bir dizel motoruyla tahrik edilir.
• Şamandıra deposu ve yüksek basınç pompası arasında su, motorun soğutma devresinde bulunan bir ısı eşanjörü üzerinden ıstılır.
• Püskürtme modu durdurulursa, tahliye valfi basınçsız su devir daimine geçer ve motor rölanti devriyle çalışmaya devam eder.
• Su, basınç tarafından bir brülörle yağ yakılarak ısı- tılır.
• Sıcak su modunda, suya yumuşatıcı sıvı eklenir.
• Sadece HDS 9/50, HDS 13/35 (HDS 13/20, HDS 17/20'de opsiyonel): Motorun devir kumandası üzerinden çalışma basıncı seçilebilir.
• Sadece HDS 13/20, HDS 17/20: Yüksek basınç pompası temizlik maddesini çeker. Su içindeki temizleme maddesi oranı bir dozaj valfi sayesinde ayarlanabilir.
• Sadece HDS 13/20, HDS 17/20 (opsiyon): Sıcak su ile yabancı ot temizliği için montaj seti.
• Sadece HDS 13/20, HDS 17/20 (opsiyon): Buharlı temizlik ve dezenfeksiyon sistemi için montaj seti.

Emniyet düzenleri

Emniyet düzenleri kullanıcıının korunması için kullanılır ve devre dışı bırakılmamalı veya işlevleri atlanmamalıdır.

Acil durdurma şalteri

- Tüm fonksiyonların derhal devre dışı bırakılması için: Acil durdurma şalterine basın.

Emniyet şalteri Ön kapak

• Cihaz, sadece ön kapak kapalıyken işletme alınabilir.
• Çalışma sırasında ön kapak açılırsa, cihaz kapanır ve Ön kapak/Acil Kapatma kontrol lambası kırmızı renkte yanar.

Tahliye valfi

• El püskürtme tabancası kapalıysa, tahliye valfı açılır ve yüksek basınç pompası suyu şamandıra deposuna geri gönderir. Bu sayede izin verilen çalışma basıncının aşılması engellenir.
• Sadece HDS 13/20, HDS 17/20: El püskürtme tabancasında basınç/miktar ayarlama ünitesi ile su miktarı azaltırken, tahliye valfi açılır ve suyun bir bölümü şamandıra deposuna veya su deposuna (bilyalı valf geri akış geçişi konumuna bağlı olarak) geri akar.
• Aşırı akım valfi fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.

Emniyet valfi

• Aşırı akım valfi veya basınç şalteri arızalı olduğunda emniyet valfi açılır.
• Emniyet valfi fabrikada ayarlanmış ve mühürlenmiştir. Bu ayar yalnızca müşteri hizmetleri tarafından yapılır.

Akü şarj akımı denetimi

- Akünün şarj edilmesi sırasında alternatörün şarj akımı yetersizde cihaz kapanır.

• Ekran Arıza: ERROR 1

Su girişi veya soğutma suyu sıcaklık denetimi

• Su giriş sıcaklığı izin verilen maksimum sıcaklığı aşarsa, cihaz kapanır.
• Soğutma suyu sıcaklığı izin verilen maksimum sıcaklığı aşarsa, cihaz kapanır.
  • Ekran Arıza: ERROR 3

Su yetersizliği emniyeti şamandıra haznesi

- Su yetersizliği emniyeti, su yetersizliği durumunda motorun çalıştırılmasını önler.

• Ekran Arıza: ERROR 4

Brülör su yetersizliği emniyeti

- Su eksikliği emniyeti (akış şalteri), su eksikliği durumunda brülörün aşırı ısınmasını önler. Sadece su beslemesinin yeterli olması durumunda brülör çalışır

• Ekran Ariza: ERROR 5
- Basınç şalteri/akış şalteri kombinasyonu, su yeter-sizliği veya kaçak durumunda cihazı kapatır.
- Ekran Ariza: ERROR 5
- Yakıt eksikliği olması durumunda (yakıt deposu boş) cihaz kapanır.

Basınc şalteri/akış şalteri

Yakıt doluluk seviyesi denetimi

Not

Cihazın kapatılıp/açılması sayesinde, yakıt deposu tümüyle boşalana kadar cihaz 5 dakika daha çalıştırılabilir.

- Yakıt sensörü arızalıysa cihaz kapanır.

• Ekran Ariza: ERROR 6

Motor yağ basıncı

- Basınç şalteri, minimum motor yağı basıncın altına inilmesi durumunda motoru kapatır.

- Ekran Arıza: ERROR 7

Egzoz gazi sıcaklık sınırlayıcısı

- Egzoz gazı sıcaklık sınırlayıcısı, çok yüksek bir egzoz gazı sıcaklığına ulaşılması durumunda brülörü kapatır.

• Ekran Ariza: ERROR 9

Brülör sıcaklık denetimi

- Brülör çıkışındaki su sıcaklığı izin verilen maksimum sıcaklığı aşarsa, cihaz brülörü kapatır.

- Sıcaklık sensörü arızalıysa cihaz brülörü kapatır.

• Ekran Arıza: ERROR 10

Alev izleme

- Alev izleme, bir brülör arızasında brülörü kapatır.

• Ekran Arıza: ERROR 11 veya 12

Çalışmaya hazır olma veya sürekli işletim süresi aşıldıktan sonra kapatma

- Çalışmaya hazır olma veya 45 dakikalık sürekli işletim süresi aşılırsa, elektronik cihaz kapatılır (fabrika ayarı).

• Ekran Arıza: ERROR 14 veya 15

Emniyet mandali

El tabancasındaki emniyet mandalı, cihazın istenmeden açılmasını önlemektedir.

Cihaza genel bakış

Cihaz açıklaması

① Reflektör (çift taraflı)
②Arka kapak
③ Sinyal lambalı birleşik fren/stop lambası (sol)
④ Arka kapak kapalıyken hortum kanalı
⑤ Arka kapak kilidi
⑥ Plaka aydinlatmalı plaka
⑦ Sinyal lambalı birleşik fren/stop lambası (sağ)
⑧ Ön kapağın tutamak yuvası (çift taraflı)
⑨ Sinirlama lambası (çift taraflı)
⑩Tekerlek takozu
⑪Destek tekerleği
⑫Yakalama kancası
⑬ Araç aydınlatması soket bağlantısı
⑭Ayrılma kablosu
⑮ Bağlantı mili
16 Park freni
17 Kavrama kolu
⑱ Araç aydınlatması soket bağlantısı için tutucu
⑲ Destek tekerleği krankı
20Ön kapak kilidi
21Ön kapak

⑳ Egzoz gazı deliği

23 Kaldırma halkası

1 Dizel motoru
② Ara şanzıman
③ Yüksek basınç pompası
④ Brülör emniyet bloğu
⑤ Egzoz
⑥ Motor soğutma suyu genişme kabı
⑦ Su deposunun bakım deliği (sol)
⑧ Hava filtresi
⑨Tip levhası
10 Akü
⑪ Sasi No.
⑫Brülör fani
⑬ Yakit pompası
⑭ Anlik su isiticisi
15 Ateşleme trafosu
⑯ Su deposunun bakım deliği (sağ)
⑰Temizleme malzemesi haznesi
⑱Temizlik maddesi emme hortumu
⑲Seviye sensörlü temizlik maddesi emme hortumu
20 Temizlik maddesi dozaj valfi
②1 El püskürtme tabancası için bölme
22 Püskürtme borusu için bölme
23 Yüksek basınç hortumu
⑳ Yüksek basınç hortum tamburu
⑳ Acil durdurma şalteri
26 Alçak basınç hortum tamburu
27 Sivi yumuşatici deposu

28Antifriz deposu

29 Süzgeçli yakıt doldurma ağı

30 Antifriz bilyalı valf

③1 Su depolarının doluluk seviyesi göstergesi

32 Şamandıra haznesi

③3 Devir sayısı kumandası

③4 Kapak/kelebek civatalı şamandıra deposu doldurma deliği

35 Sivi yumuşaticısı doldurma deliği

③6 Bilyalı valf geri akış geçişi

37 Kontrol kutusu

38 Koruyucu sac (sağ)

⑲Koruyucu sac (sol)

④6 GEKA alçak basınç bağlantısının antifriz veya park pozisyonu girişi

④7 Yüksek basınç bağlantısının antifriz veya park pozisyonu geri dönüşü

④8Depo kapağı

49Kumanda paneli

Kumanda paneli

1 2 3 4 5 6 7 8 9 V2.0 V3.0

0/OFF = Kapali
①Ekran
②Cihaz şalteri
③ Ön ısıtma kontrol lambası (kırmızı)
④ Çalışmaya hazır olma kontrol lambası (kırmızı)
⑤ Anahtarlı şalter
⑥ Yabani ot temizliği işletim türü V2.0 (HDS 13/20, HDS 17/20'de opsiyonel)
⑦ Ön kapak/Acil kapatma kontrol lambası (kırmızı)
⑧ Soğuk/sıcak su (0-100 °C) işletim türü
⑨şletim türü Antifriz
⑩ Yabani ot temizliği işletim türü V3.0 & V5.0 veya buharlı işletim türü (HDS 13/20, HDS 17/20'de opsiyonel)

Tescil belgeleri

Cihazın tescil belgeleri elektrikli ekipman dolabında saklanır. Taşıma için dolap kilitlidir.

Ekran Normal işletim

1 RM110 OK ON 121h 279.2 5 4 3 2

①Yakıt deposu (çubuk gösterge)
② Motor açık (ON) veya motor kapalı (OFF)
③ RM110 sıvı yumuşatıcı tankı/CHEM temizlik maddesi tankı (OK/empty)
④ Çalışma saati sayacı
⑤ Sonraki servise kadarki çalışma saati

Not

Temizleme maddesi deposunun göstergesi, sadece temizleme maddesi deposu daha önce bir kez dolu olarak algılanmışsa mevcuttur.

Normal işletimde kumanda ekranı değişimli olarak aşağıdaki göstergeleri gösterir:

• Normal işletim
• Servis: Müşteri hizmetleri tarafından yapılması gereken bakım çalışmaları (bkz. Koruma ve Bakım). Birden çok bakım çalışmasının zamanı gelmişse, bu çalışmalar arka arkaya gösterilir. Hiçbir bakım çalışmasının zamanı gelmemişse, bu gösterge görülmez.
• Arıza: Meydana gelen arıza (bkz. Arızalarda yardım).

Birden çok arıza mevcutsa, bu arızalar arka arkaya gösterilir.

Hiçbir arıza mevcut değilse, bu gösterge görülmez.

Ekran Antifriz

①Yakıt deposu (çubuk gösterge)
②şletim türü Antifriz

Yüksek basınç tabancası

5 HDS 9/50 HDS 13/35 4 3 2 1

① Yüksek basınç tabancasının emniyet mandalı
② Yüksek basınç tabancası
③Püskürtme borusu
④Rakor somunu
⑤ Yüksek basınç memesi

HDS 13/20 HDS 17/20

① Yüksek basınç tabancasının emniyet mandalı
② Yüksek basınç tabancası EASY!Force
③Huzme borusu EASY!Lock
④Rakor somunu EASY!Lock
⑤Yüksek basınç memesi
⑥ Yüksek basınç tabancasında basınç/miktar deneti-mi
⑦Emniyet kolu
⑧Tetik

İşletime alma

△UYARI

Yaralanma tehlikesi!

Cihaz, aksesuarlar, besleme hatları ve bağlantılar kusursuz durumda olmak zorundadır.

Kusursuz durumda değilse, cihaz kullanılmamalıdır.

Cihazı yerleştirin ve doğrultun

DIKKAT

Cihazın aşırı ısınması

Cihazın aşırı ısınmasından kaçının.

Kurulum yerinin yeterli şekilde havalandırıldığından

emin olu

DIKKAT

Cihazda arıza ve hasar tehlikesi.

Cihaz, çalıştırılmadan önce yatay konuma getirilmiş olmalıdır.

• Kurulum yerini, egzoz gazı deliğinin üstü örtülmeyecek şekilde secin.
• Park frenini kilitleyin.
• Destek tekerleğini kol ile indirin.
• Emniyet halatını çekici araçtan çözün.
• Araç aydınlatması soket bağlantısını çıkartın ve çekme kolundaki soket muhafazasına sokun.
• Cihazı takozlarla kaymaya karşı emniyet altına alın.
• Çekici aracı ayırın.
• Cihazı destek tekerleği ile birlikte yatay olarak hizalayın.

Ön kapağı açma/kapatma

1. Ön kapak kilidini hareket ettirin. Ön kapak bir miktar açılır.
2. Yakalama kancasını dışarı çekerek açın. Ön kapak otomatik olarak yukarı doğru açılır. Kapatırken yakalama kancasının yerine oturmasına dikkat edin.

Motor

1. Motorun yağ seviyesini kontrol edin. Eğer yağ seviyesi "MIN" altına düşmüşse cihazı işletme almayın.
2. İhtiyaç halinde yağ ilave edin. (bkz. Koruma ve Bakım)

Ara şanzıman

1. Ara şanzımanın yağ kontrol camından yağ seviyesini kontrol edin.
2. İhtiyaç halinde yağ ilave edin. (bkz. Koruma ve Bakım)

Yüksek basınç pompası

1. Yüksek basınç pompasının yağ deposunda veya yağ ölçüm çubuğunda yağ seviyesini kontrol edin.
2. İhtiyaç halinde yağ ilave edin. (bkz. Koruma ve Bakım)

Soğutma sivisi

1. Motor soğutma suyu genleşme kabında soğutma sıvısının dolum seviyesini motor soğukken kontrol edin. Sıvı seviyesi, MIN ve MAX işaretleri arasında olmalıdır.
2. İhtiyaç halinde sıvı ilave edin. (bkz. Koruma ve Bakım)
3. Genleşme kabındaki antifriz konsantrasyonunu kontrol edin.
4. İhtiyaç halinde antifriz ilave edin. (bkz. Koruma ve Bakım)

Hava filtresi

1. Hava filtresini kontrol edin.
2. Gerekirse hava filtresini temizleyin/değiştirin. (bkz. Koruma ve Bakım)

Sıvı yumuşaticının doldurulması

• Sıvı yumuşatıcı, kireç içeren musluk suyuyla çalışma sırasında ısıtma hattının kireçlenmesini önler. Şamandıra haznesi içerisindeki beslemeye damla damla eklenir.
• Dozaj, fabrikada orta su sertliğine göre ayarlanmıştır.

Not

Bir adet örnek sıvı yumuşatıcı kabı, teslimat içeriğine dahildir.

1. Sıvı yumuşatıcı doldurma deliğini açın.
2. Sivi yumuşaticıyı doldurun.
3. Sıvı yumuşatıcı doldurma deliğini kapatın.

Yakıt doldurulması

ATEHLIKE

Uygun olmayan yakit

Patlama tehlikesi

Sadece dizel yakıt veya hafif ısıtma yağı doldurun. Ben-zin gibi uygun olmayan yakıtlar kullanılmamalıdır.

Not

B5 biyodizel kullanılması durumunda (EN 14214 sayılı Avrupa Standardına göre), özel çalışma, servis ve bakım koşullarına dikkat edilmesine gerek yoktur.

Not

B6 ila B20 biyodizel kullanılması durumunda (EN 14214 sayılı Avrupa Standardına göre) dizel motorda tadilat önlemleri gerekir. Bunun dışında özel çalışma, servis ve bakım koşullarına dikkat edilmelidir. Lütfen yetkili bir Yanmar satıcısına başvurun.

1. Depo kapağını açın.
2. Dizel yakıtı, yakıt deposunun doldurma ağzı üzerinden doldurun.
3. Depo kapağını kapatın.
4. Taşan dizel yakıtı silin

Temizleme maddesinin doldurulması

Sadece HDS 13/20, HDS 17/20:

ATEHLIKE

Uygun olmayan temizleme maddeleri

Yaralanma tehlikesi

Sadece KÄRCHER ürünlerini kullanın.

Kesinlikle çözücü madde (örneğin benzin, aseton, inceltici) doldurmayın.

Göz ve cilt ile temasından kaçının.

Temizleme maddesi üreticisinin güvenlik ve kullanım uyarlarına dikkat edin.

Not

Kärcher, müşteriye özgü bir temizlik ve bakım ürünleri yelpazesi sunar. Bayiniz bu konuda yardımcı olacaktır.

1. Temizleme maddesini doldurun/değiştirin.

Akü

Not

Cihaz, standart olarak bakım gerektirmeyen bir aküyle donatılmıştır.

Akülerin güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

	Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarılara dikkat edin!
	Koruyucu gözlük kullanın!
	Çocukları asit ve akülerden uzak tutun!
	Patlama tehlikesi!
	Ateş, kıvılcım, açık ışık ve sigara içmek yasaktır!

Yaralanma tehlikesi!

İlk yardım!

Uyari notu!

Tasfiye edilmesi!

Aküyü çöp bidonuna atmayın!

ATEHLIKE

Patlama tehlikesi!

Akünün üzerine herhangi bir alet ya da benzeri nesne koymayın. Kısa devre ve patlama tehlikesi.

△UYARI

Zehirlenme tehlikesi!

Yaralar, asla kurşunla temas etmemelidir. Aküler üzerinde yapılan çalışmalardan sonra daima ellerinizi yıkayın.

⚠UYARI

Yaralanma tehlikesi!

Akü asidiyle çalışırken, aside dayanıklı koruyucu göz- lük, eldiven ve önlük kullanın

Aküyü şarj etme

ATEHLIKE

Yaralanma tehlikesi!

Aküleri kullanırken güvenlik düzenlemelerine ve şarj cihazı üreticisinin kullanım talimatlarına uyun.

Aküleri yalnızca uygun şarj aletiyle şarj edin.

1. Akünün bağlantısını ayırın.
2. Şarj cihazının artı kutup kablosunu akünün artı kutup girişiyle bağlayın.
3. Şarj cihazının eksi kutup kablosunu akünün eksi kutup girişiyle bağlayın.
4. Şebeke fişini takın ve şarj aletini açın.
5. Aküyü mümkün olan en küçük şarj akımıyla şarj edin.

Yüksek basınç tabancasını, püskürtme borusunu, enjektörü ve yüksek basınç hortumunu monte etme

1. Püskürtme borusunu el püskürtme tabancasına bağlayın.
2. Püskürtme borusunun vidalı bağlantısını elinizle sıkın.
3. Yüksek basınç memesini rakor somununa yerleştirin.
4. Rakor somununu takın ve sıkın.
5. Yüksek basınç hortumunu yüksek basınç tabancasına bağlayın.

DIKKAT

Hasar tehlikesi!

Yüksek basınç hortumu basınç altındadır.

Yüksek basınç hortumunu her zaman tümüyle açın. Sadece HDS 13/20, HDS 17/20:

Not

EASY!Lock sistemi, bileşenleri bir hızlı dişli yardımıyla sadece bir tur ile hızlı ve güvenli bir şekilde birleştirir.

Su bağlantısı

Bağlantı değerleri ile ilgili bakınız Teknik Veriler.

1. Su hortumunu hortum tamburundan açın ve su giri- şine (örneğin su musluğu) bağlayın.

Su depolarının doldurulması

1. Su tanklarının besleme vanasını açın.
2. Su hortumunu hortum tamburundan açın ve su giri- şine (örneğin su musluğu) bağlayın.
3. Su girişini açın.

Su depoları şamandıra deposu üzerinden doldurulur. Su depoları dolunca, şamandıra deposundaki şamandıra valfı kapanır.

1. Su girişini kapatın.
2. Su hortumunu su girişinden ayırın.
3. Su hortumunu hortum tamburuna sarin.

Kullanım

TEHLIKE

Yanici sivilar

Patlama tehlikesi

Tutuşabilen hiçbir sıvı püskürtmeyin.

ATEHLIKE

Huzme borusuz işletim

Yaralanma tehlikesi

Monte edilmiş huzme borusu olmadan cihazı asla çalış- türmayın.

Huzme borusunun yerine sıkıca oturup oturmadığını her kullanımdan önce kontrol edin. Huzme borusunun vida bağlantısı elle sıkılmalıdır.

TEHLIKE

Yüksek basınçlı su huzmesi

Yaralanma tehlikesi

Tetiği ve emniyet kolunu asla çalıştırılan konumda sabitlemeyin.

Yüksek basınç tabancasını, emniyet kolu hasarlıysa kullanmayın.

Cihaz üzerindeki tüm çalışmalardan önce yüksek basınç tabancasının emniyet kolunu öne doğru itin.

Yüksek basınç tabancasını ve huzme borusunu iki elle tutun.

DIKKAT

Boş yakıt deposuyla işletim

Yakıt pompasında tahrip

Cihazı, asla yakıt deposu boşken işletmeyin.

Yüksek basınç tabancasını açma/kapatma

1. Yüksek basınç tabancasını açın: Emniyet kolunu ve tetiği çalıştırın.
2. Yüksek basınç tabancasını kapatın: Emniyet kolunu ve tetiği serbest bırakın.

Enjektörün değiştirilmesi

TEHLIKE

Yaralanma tehlikesi!

Yüksek basınç tabancası basınç altındadır.

Enjektörü değişiminden önce cihazı kapatın ve cihaz basınçsız olana kadar el püskürtme tabancasına ku-manda edin.

1. Cihazı kapatın ve cihaz basınçsız olana kadar el püskürtme tabancasına kumanda edin.
2. Yüksek basınç tabancasını emniyete alın, bunun için emniyet kolunu öne doğru itin.
3. Enjektörü değiştirin.

Su beslemesi

Su beslemesi, harici bir su beslemesi veya dahili su tankları (2x 250 litre) üzerinden gerçekleşebilir.

Bilyalı valf geri akış geçişi

- Konumu hareket yönüne paralel: Yüksek basınç pompasının geri akış suyu tahliye valfi açıkken şa mandıra deposuna akar.

Not

El püskürtme pompası bu bilyalı valf konumunda kapatılırsa, cihaz aşırı sıcaklık nedeniyle birkaç dakika sonra kapanabilir (bkz. Arizalarda yardım/ERROR 3).

- Konumu hareket yönüne dik açıda: Yüksek basınç pompasının geri akış suyu tahliye valfi açıkken su depolarına akar.

Harici su beslemesi

1. Bilyalı valf geri akış geçişinin çalıştırma kolunu hareket yönüne paralel konuma getirin (20L).
2. Su deposu giriş vanasını kapatın.

Dahili su beslemesi

1. Bilyalı valf geri akış geçişinin çalıştırma kolunu hareket yönüne dik açıda konuma getirin (500L).
2. Su tanklarının besleme vanasını açın.

Cihazın çalıştırılması

Not

Cihaz, sadece ön kapak kapalıyken çalıştırılabilir. Ön kapak açıldığında cihaz kapanır ve kontrol lambası yanar.

Not

Çalışma basıncına nihai olarak ulaşılana kadar, hava tahliye işlemi nedeniyle motorun devri değişebilir.

1. Acil durdurma şalterinin kilidini çekerek açın.
2. Arka kapağı açın
3. Su beslemesini kurun.
4. Anahtarı anahtarlı şaltere takın.
5. Sadece motor soğukken: Motoru ön ısıtmak için anahtarlı şalteri sola döndürün ve ön ısıtma kontrol lambası sönene kadar tutun.
6. Anahtarlı şalteri "I" konumuna getirin. Çalışmaya hazır kontrol lambası yanıyor. Kumanda gerilimi tekrar devreye sokulur ve ekran, çalışma durumunu gösterir.

7. Motor çalışmana kadar anahtarlı şalteri sağa döndü- rün.

8. Cihaz şalterini soğuk/sıcak suyla çalışmaya ayarlayın.

9. Yüksek basınç tabancasının kilidini açın, bunun için emniyet mandalını arkaya doğru itin.
10. Yüksek basınç tabancasını açın.

Soğuk su ile işletim

1. Cihaz şalterini "0/OFF" (brülör kapalı) konumuna getirin.

Sıcak su ile işletim

ATEHLIKE

Sıcak su

Haslanma tehlikesi

Sıcak su ile temastan kaçının.

1. Cihaz şalterini istenilen çalışma sıcaklığına (maks. 100 °C) ayarlayın. Brülör açılır.

Devir sayısı kumandası

Sadece HDS 9/50, HDS 13/35 (HDS 13/20, HDS 17/20'de opsiyonel):

Not

Motorun devir sayısı artarsa çalışma basıncı da artar. Bu basınç manometreden okunabilir.

• Devir sayısını arttırma:
2. Devir sayısı kumanda kolunu yukarı bastırın.
• Devir sayısını azaltma:
3. Devir sayısı kumanda kolunu aşağı bastırın.

Çalışma basıncını ve pompalama miktarını ayarlayın

Sadece HDS 13/20, HDS 17/20:

1. Yüksek basınç tabancasında basınç/miktar ayarını döndürerek çalışma basıncını ve pompalama miktarını ayarlayın (+/-).

ATEHLIKE

Yaralanma tehlikesi!

Basınç/akış denetimini ayarlarken huzme borusunun vida bağlantısının gevşememesine dikkat edin.

Temizleme maddesiyle işletim

Sadece HDS 13/20, HDS 17/20:

DIKKAT

Uygun olmayan temizleme maddeleri nedeniyle hasar tehlikesi

Uygun olmayan temizleme maddeleri cihaza ve temizlenecek nesneye zarar verebilir.

Sadece nesneye özel temizleme maddesini kullanın.

• Çevreyi korumak için az miktarda temizlik maddesi kullanın
• Temizlik maddeleri için önerilen dozaj ve talimatlara uyun.
• Yalnızca cihaz üreticisi tarafından onaylanan temizlik maddeleri kullanılabilir.
• Kärcher temizlik maddeleri sorunsuz çalışmayı garanti eder. Lütfen danışmanlık hizmeti alın veya katalogumuzu ya da temizleme maddesi bilgi broşürlerini talep edin.
• Temizleme maddesi emme hortumunu temizleme maddesi dolu bir kaba asın ve vidalı kapağı vidalayın.
• Temizleme maddesi dozaj valfını istediğiniz kon- santrasyona getirin.

Not

Temizleme maddesiyle ve el püskürtme pompası kapa- lıyken yapılan çalışma sırasında temizleme maddesinin şamandırda deposuna veya su deposuna geri akmasını önlemek için temizleme maddesi dozaj valfi kapatılmalıdır.

Yabani ot temizleme

Sadece HDS 13/20, HDS 17/20 (opsiyon):

Not

Yabani of temizleme sistemini çalıştırmak için devir sayısı kumandası montaj seti (opsiyonel, fabrika çıkışı: 2.013-086.7, sonradan takma seti: 2.013-014.0) şarttır! Yabani of temizleme WR 10, parça no. 5.968-256.0 veya WR 20/WR 50/WR 100, parça no. 5.967-455.0 kullanım kılavuzuna göre çalıştırın!

Ek olarak şu bilgiler dikkate alınmalıdır:

1. WR 10, 20, 50 veya100'ü huzme borusuna monte edin ve uygun enjektörü takın (ilgili kullanım kılavuzuna bakınız).
2. Anahtarlı şalteri "I" konumuna getirin. Çalışmaya hazır kontrol lambası yanıyor. Kumanda gerilimi tekrar devreye sokulur ve ekran, çalışma durumunu gösterir.
3. Devir sayısı kumanda kolunu sonuna kadar aşağı bastırın.

Yabani ot temizleme V2.0

1. Cihaz şalterini "Yabani ot temizleme V2.0" i şletim türüne getirin.

2. Motor çalışmana kadar anahtarlı şalteri sağa döndürün.

3. Yüksek basınç tabancasının kilidini açın, bunun için emniyet mandalını arkaya doğru itin.

4. Yüksek basınç tabancasını açın.

- Ekranda TEMP LOW görünür: Çalışma sıcaklığına ulaşılması yaklaşık 2-4 dakika sürer.

- Ekranda TEMP OKAY görünür:

1. Yabani ot temizleme işlemini uygulayın. Yabani ot temizleme V3.0 & V5.

2. Cihaz şalterini "Yabani ot temizleme V3.0 & V5.0" işletim türüne getirin.

OFF ON

1. WR kutusunu açın, şalteri "ON" konumuna getirin.

1. SET ve ∧v tuşlarını kullanarak sıcaklığı ayarlayın ve √tuşu ile onaylayın (ayar aralığı 85-105°C).
2. Motor çalışmana kadar anahtarlı şalteri sağa döndürün.
3. Yüksek basınç tabancasının kilidini açın, bunun için emniyet mandalını arkaya doğru itin.
4. Yüksek basınç tabancasını açın.

Not

Çalışma sıcaklığına ulaşılması yaklaşık 2-4 dakika sürer.
7. Yabani ot temizleme işlemini uygulayın.

Buharlı işletim (buharlı temizlik ve dezenfeksiyon)

Sadece HDS 13/20, HDS 17/20 (opsiyon):

Not

Buharlı işletimin çalıştırılması için devir sayısı kuman-dası montaj seti (opsiyonel, fabrika çıkışı: 2.013-086.7, sonradan takma seti: 2.013-014.0) şarttır!

TEHLIKE

Haslanma tehlikesi!

Yüksek çalışma sıcaklığı nedeniyle artan çalışma basıncı.

105 °C'nin üzerindeki çalışma sıcaklıklarında çalışma basıncının 3,2 MPa'yı (32 bar) geçmemesine dikkat edin.

Not

Buharlı temizlemede 2 püskürtme borusu ile işletim mümkün değildir.

1. Buharlı temizlik: Uygun buhar enjektörünü huzme borusuna monte edin (parça numarası için teknik verilere bakın).
2. Dezenfeksiyon: WR 10, 20, 50 veya 100'ü huzme borusuna monte edin ve uygun buhar enjektörünü takın (parça numarası için teknik verilere bakın).
3. Cihaz şalterini "Buharlı temizlik" işletim türüne getirin.
4. WR kutusunu açın, şalteri "ON" konumuna getirin.
5. SET ve ∧v tuşlarını kullanarak sıcaklığı ayarlayın ve v'tuşu ile onaylayın (ayar aralığı 120-155°C).
6. Motor çalışmana kadar anahtarlı şalteri sağa döndürün.
7. Motor kaputunu açın ve taşıma valfi üzerindeki el çarkını manometreye doğru saat yönünün tersine çevirerek 30 bar'a ayarlayın.
8. Yüksek basınç tabancasının kilidini açın, bunun için emniyet mandalını arkaya doğru itin.
9. Yüksek basınç tabancasını açın.

Not

Çalışma sıcaklığına ulaşılması yaklaşık 2-4 dakika sürer.
10. Buharlı temizlik veya dezenfeksiyon işlemini yapın. Güvenlik fonksiyonları:

1 WR kutusu üzerindeki kontrol lambası kırmızı renkte yanar: Sistem basıncı çok yüksek, brülör kapanıyor, bkz. arıza durumunda yardım.
2 Kumanda alanındaki ekranda ERROR 5 görünür: Sistem basıncı çok düşük, brülör çalışmıyor, bkz. arıza durumunda yardım/ERROR 5.

İşletimin duraklatılması

1. Yüksek basınç tabancasını kapatın.
2. Yüksek basınç tabancasını emniyete alın, bunun için emniyet kolunu öne doğru itin.

Not

Yüksek basınç tabancası kapatılırsa motor rölanti devriyle çalışmaya devam eder. Bunun sonucunda, su, şamandırta deposu ve yüksek basınç pompası arasında sirküle olur ve ısınır. İzin verilen maksimum sıcaklığa (55°C) ulaşılınca, motor, su girişindeki sıcaklık sensörü tarafından kapatılır. Sıcaklık 50°C'nin altına indikten sonra cihaz tekrar kullanılabilir.

Temizleme maddeleriyle işletme sonrasında

Sadece HDS 13/20, HDS 17/20:

1. Temizleme maddesi dozaj valfini "0" konumuna getirin.
2. Cihazı yüksek basınç tabancası açıklken en az 1 dakika durulayın.

Cihazın kapatılması

ATEHLIKE

Sıcak su veya buhar nedeniyle tehlike

Haslanma tehlikesi

Sıcak suyla veya buharla işletimden sonra cihazı, soğuması için tabanca açık konumdayken en az 2 dakika boyunca soğuk suyla çalıştırın.

DIKKAT

Hasar tehlikesi!

Hasar tehlikesi

El püskürtme tabancası açıklken motoru asla tam yük altında kapatmayın.

1. Cihaz şalterini "0/OFF" (brülör kapalı) konumuna getirin.
2. El püskürtme tabancasını kapatın.

Motor, rölanti devrine ayarlar.

1. Anahtarlı şalteri "0" konumuna getirin. Çalışmaya hazır kontrol lambası söner. Kumanda gerilimi kapatılır ve ekran söner.

2. Harici su beslemesinde: Su girişini kapatın.

3. Cihazı kapatın ve cihaz basınçsız olana kadar el püskürtme tabancasına kumanda edin.
4. Yüksek basınç tabancasını emniyet mandalı ile istem dışı açılmaya karşı emniyete alın.
5. Harici su beslemesinde: Su hortumunu su girişinden çıkarın ve su hortumunu hortum tamburuna sarın.
6. Yüksek basınç hortumunu hortum tamburuna sarın.

Antifriz

Donma hasarlarına karşı koruma sağlamak için, cihaz antifrizle yıkanmalıdır.

Not

Piyasada bulunan glikol bazı bir araç antifrizi kullanın.

Not

Antifriz üreticisinin kullanım yönetmeliklerini dikkate alın.

Bu sayede paslanmaya karşı da belirli bir miktar koruma elde edilmiş olur.

Motor antifrizi

1. Motorun soğutma devir daiminde yeterli antifriz olup olmadığını kontrol edin, gerekirse antifriz ekleyin.
2. Bkz. Bakım çalışmaları "Soğutma sıvısının kontrol edilmesi ve eklenmesi".

Akü antifrizi

1. Cihaz aşırı don altında birkaç hafta çalıştırılmaya- caksa, aküyü sökün ve donma emniyeti olan bir yer- de saklayın.

Devir daimdeki antifriz yıkaması (yüksek basınç pompası)

1. Harici su beslemesinde: Su hortumunu su girişinden ayırın.
2. Cihaz şalterini "0/OFF" (brülör kapalı) konumuna getirin.
3. Cihazı basınçsız hale getirin.
4. Cihaz şalterini "Antifriz" işletim türüne getirin.
5. Sadece HDS 13/20, HDS 17/20: Temizleme maddesi dozaj valfini maksimuma getirin. Temizleme maddesi emme hortumunu temizleme maddesi deposundan dışarı çekin ve boşalabileceği şekilde yere koyun.

1. Cihaz tamamen boşaltmak için su depolarının besleme vanasını ve tahliye musluğunu açın.

Su depolarının dolum göstergesi tamamen aşağıiner.

1. Su depolarının besleme vanasını ve tahliye musluğunu kapatın.
2. Yüksek basınç tabancasını yüksek basınç hortumundan ayırın.

1. Yüksek basınç hortumunu antifriz girişine bağlayın.
2. Su hortumunu antifriz geri akışına bağlayın.
3. Antifriz sıvısını antifriz deposuna doldurun. Su/antifriz kanştırma oranını antifriz üreticisinin verdiği bilgilere göre seçin.
4. Antifriz konsantrasyonunu piyasada bulunan antifriz test cihazı ile kontrol edin ve gerekirse uygun hale getirin.

1. Şamandıra deposunun doldurma deliğini açın. Bunun içi kelebek civatayı gevşetin ve sola itin.
2. Şamandıra haznesine yaklaşık 20 litre antifriz doldurun ve doldurma deliğin kapatın.
3. Antifriz bilyalı vanasının kumanda kolunu dik konu-ma getirin.
4. Bilyali valf geri akış geçişinin çalıştırma kolunu hareket yönüne paralel konuma getirin (20L).
5. Sadece motor soğukken: Motoru ön ısıtmak için anahtarlı şalteri sola döndürün ve ön ısıtma kontrol lambası sönene kadar tutun.
6. Anahtarlı şalteri "I" konumuna getirin. Çalışmaya hazır kontrol lambası yanıyor. Kumanda gerilimi tekrar devreye sokulur ve ekran, "Antifriz" çalışma durumunu gösterir.
7. Motor çalışmana kadar anahtarlı şalteri sağa döndürün. Antifriz sıvısı, cihazın içinde pompalanarak sirküle eder.

8. Atık suyu antifriz hortumu üzerinden antifriz deposuna yönlendirin.

9. Antifriz hortumundan antifriz çıkınca, antifriz bilyalı vanasının kumanda kolunu yatay konuma getirin ve 5 saniye bekleyin.

10. Motoru kapatın.
11. Cihaz şalterini "0/OFF" (brülör kapalı) konumuna getirin.

Antifrizin yüksek basınç sisteminden pompalanması

Not

Çalışmaya başlamadan önce, antifriz, yüksek basınç sisteminden antifriz deposuna geri pompalanmalıdır.

1. Antifriz bilyali vanasının kumanda kolunu dik konu-ma getirin.
2. Yüksek basınç hortumunu antifriz girişine bağlayın.
3. Su hortumunu antifriz geri akışına bağlayın.
4. Şamandıra deposunun doldurma deliğini açın. Bunun içi kelebek cıvatayı gevşetin ve sola itin.
5. Şamandıra haznesine yaklaşık 20 litre temiz su doldurun ve doldurma deliğin kapatın.

6. Cihaz şalterini "Antifriz" işletim türüne getirin.

7. Sadece motor soğukken:

Motoru ön ısıtmak için anahtarlı şalteri sola döndürün ve ön ısıtma kontrol lambası sönene kadar lutun.
8. Anahtarlı şalteri "I" konumuna getirin. Çalışmaya hazır kontrol lambası yanıyor. Kumanda gerilimi tekrar devreye sokulur ve ekran, "Antifriz" çalışma durumunu gösterir.
9. Motor çalışmana kadar anahtarlı şalteri sağa döndürün.

Antifriz, şamandıra deposundan gelen temiz suyla birlikte antifriz deposuna gönderilir.

1. Antifriz deposu dolana kadar yıkama işlemini yakl. 2 dakika devam ettirin.

2. Motoru kapatın.

3. Cihaz şalterini "0/OFF" (brülör kapalı) konumuna getirin.

Taşıma

TEDBIR

Yaralanma ve hasar tehlikesi mevcuttur!

Uygun olmayan taşıma

Taşıma sırasında cihazın ağırlığına dikkat edin.

DIKKAT

Hasar tehlikesil

Uygun olmayan taşıma

Taşıma sırasında tetik kolunu hasardan koruyun.

Römork işletme

Uyarı: Römorklü çekme aracını halka açık trafikte hareket ettiren sürücü, bu iş için uygun gerekli sürücü belgesine (ehliyet) sahip olmak zorundadır.

ATEHLIKE

Öngörülemeyen sürüş davranışı

Su deposu kısmen dolu iken cihaz, ani direksiyon hareketlerinde veya fren durumlarında sallanabilir veya devrilebilir.

Sürmeden önce su deposunu tamamen boşaltın veya doldurun.

1. Eğer izin verilen toplam ağırlık 1600 kg ise, su deposunu tamamen doldurun veya boşaltın. Eğer izin verilen toplam ağırlık 1100 kg ise, su deposunu tamamen boşaltın.
2. Hortum tamburu olmayan cihazlarda yüksek basınç hortumunu yüksek basınç çıkışından sökün ve cihaz içinde istifleyin.
3. Ön çerçeveyi (opsiyon) öne doğru çevirin ve kilitleyin.
4. Arka brandayı (opsiyon) aşağıya doğru çekin ve ki-litleyin.
5. Destek tekerlegiyle birlikte çekme kolunun yüksekliğini, çekici aracın römork bağlantısı yüksekliğine ayarlayın.
6. Emniyet halatını çekici araca takın.

① Çekme demiri açık
②Çekme demiri kapalı
7. Kaplin kolunu yukarıya doğru çekin (açın).

1. Çeki okunu çeki demirinin topuzuna oturtun.
2. Kaplin kolunu çeki okuna paralel yerleşene kadar aşağıya bastırın (kapatın).
3. Araç aydınlatması soket bağlantısını takın.
4. Destek tekerleğini kolu döndürerek yukarı kaldırın.
5. Destek tekerleğinin içeri sürülmüş konumda römork doğrultusunu gösterdiğine dikkat edin.

1. Tekerleklerdeki takozları uzaklaştırın ve tutucuların içine sokun.
2. Park frenini çözün.
3. Römork aydınlatması (fren lambaları, hareket yönü göstergesi, arka lambalar, plaka aydınlatması) fonksiyonunu kontrol edin.
4. Lastiklerin temas yüzeylerine herhangi bir cisim girip girmediğini kontrol edin.
5. Lastiklerin durumunu kontrol edin.
6. Lastiklerin hava basıncını kontrol edin, bkz. "Bakım çalışmaları".

Uyarı: Römorklü araçlar için yerel olarak geçerli hız sınırlarına dikkat edin ve bunlara uyun.

Vinçle taşıma

TEHLIKE

Uygun olmayan vinçle taşıma

Düşen cihaz veya düşen cisimler nedeniyle yaralanma tehlikesi

Yerel kaza önleme yönetmeliklerini ve güvenlik bilgilerini dikkate alın.

Cihaz vinçle sadece vinç kullanımı hakkında bilgilendi- rilmiş kişiler tarafından taşınabilir.

Her vinçle taşımadan önce kaldırma araçlarında hasar kontrolü yapın.

Her vinçle taşımadan önce tutamakta hasar kontrolü ya- pin.

Cihazı sadece tutamaktan kaldırın.
Bağlama zincirleri kullanmayın.
Kaldırma tertibatını yükün istem dışı çıkmasına karşı emniyete alın.
Vinçle taşımadan önce yüksek basınç tabancasıyla huzme borusunu, memeleri, yüzey temizleyiciyi ve diğer sabit olmayan cisimleri çıkarın.
Kaldırma işlemi sırasında cihazın üzerinde cisimleri taşımayın.
Asılı yükün altında durmayın.
Vincin tehlike bölgesinde kimsenin bulunmamasına dikkat edin.
Cihazı gözetimsiz olarak vinçte asılı bırakmayın.

Depolama

TEDBIR

Ağırlık dikkate alınmadığında yaralanma ve hasar tehlikesi söz konusudur!

Cihazı taşırken ve depolarken ağırlığı nedeniyle yaralanma ve hasar riski söz konusudur.

Taşıma ve depolama esnasında cihazın ağırlığını dikkate alın, bkz. Teknik veriler bölümü.

DIKKAT

Donma nedeniyle hasar tehlikesil!

Tamamen boşaltılmayan suyun donması cihaza ve ak- sesuarlarına zarar verebilir.

Cihaz ve aksesuarlardaki suyu tamamen boşaltın.

Cihazı ve aksesuarları dona karşı koruyun.

Koruma ve bakım

25 24 23 22 21 10 26 1 2 3 4 7 6 5 9 8 HDS 13/20 HDS 17/20 17 16 15 13 18 14 13 12 11 HDS 9/50 HDS 13/35 20 19

① Motor yağı doldurma deliği (üst)
② Motor yağı doldurma deliği (yan)
③ Yağ seviyesi çubuğu (motor)
④Yağ filtresi (motor)
⑤ Motorun yağ boşaltma tapası
⑥ Su ayirici
⑦Yakıt filtresi
⑧ Hava tahliyesi dahil şanzıman yağı doldurma deliği
⑨ Ara şanzımanın yağ boşaltma tapası

⑩ Ara şanzımanın yağ kontrol camı

⑪ Pompa yağ tahliye vidası

⑫ Pompa yağ kontrol camı

⑬ Yağ ölçüm çubuğu (pompa)

⑭Brülör emniyet bloğu

⑮ Antifriz yıkama valfı

⑯ Basınç şalteri

⑰ Aşırı akış valfi

⑱Temizleme maddesi girişi

⑲Pompa ön filtresi

⑳Kontrol yarığı

②1Yakıt filtresi

⑳Marş motoru

23 Alternatör

⑳ Hava filtresindeki kir çıkışı

25 Hava filtresi

① Antifriz deposu
② Sivi yumuşatici deposu
③ Su girişi
④ Alçak basınç hortum tamburu
⑤ Su giriş filtresi
⑥Antifriz bilyali valf
⑦ Şamandıra haznesi
⑧ Su yetersizliği emniyeti
⑨ Su depolarının besleme vanası
10 Su deposu
⑪ Bilyalı valf geri akış geçişi
12 Pompa ön filtresi
⑬ Yüksek basınç pompası
⑭ Aşırı akış valfi
⑮ Basınç şalteri
16Çekvalf
⑰Emniyet valfi
⑱ Akış şalteri
19 Anlık su ıstıcısı

20 Brülör sıcaklık sensörü
②1 Yüksek basınç hortum tamburu
22 Yüksek basınç çıkışı
②3Antifriz geri akışı
⑳Tahliye musluğu
⑲ Su giriş sıcaklık sensörü
②6 Isı değiştiricisi
27 Ara şanzıman
28Dizel motoru
29 Manometre
③0 Soğutma suyu sıcaklık sensörü
③1 Temizleme maddesi manyetik valfi
③2 Temizlik maddesi dozaj valfi
③3 Temizleme malzemesi haznesi

Ekran Müşteri Hizmetleri

-210h 610.8 1 2

Simge Müşteri hizmetlerinin türü
	Brülör servisi
	Motor servisi
	Pompa servisi
	Yüksek basınç tabancası servisi

Bakım aralıkları

Süre	Faaliyet	kimin tarafından
Her sürüş öncesi	Aydınlatmayı kontrol edin.	Kullanıcı
	Lastik basıncını ve lastiklerin durumunu kontrol edin.	Kullanıcı
Günlük	Yüksek basınç pompasının kontrol camında yağın durumunu kontrol edin. Yağ süt gibi ise, cihazı işletme al-mayın. Müşteri hizmetleri ile iletişim kurun.DIKKATHasar tehlikesilYağ sütlü duruma dönüşürse, hemen Kärcher müşteri hizmetlerini bilgilendirin.	Kullanıcı
	Cihazın gözle genel kontrolü	Kullanıcı
	Yüksek basınç hortumunda hasar olup olmadığını kontrolü edin. Hasarlı yüksek basınç hortumlarını artık kullanmayın.	Kullanıcı
	Su filtresini kontrol edin, gerekirse temizleyin Kullanıcı
	Su giriş filtresini kontrol edin, gerekirse temizleyin	Kullanıcı
	Motordaki yağ seviyesini kontrol edin, gerekirse yağ ekleyin.	Kullanıcı
	Ara şanzımandaki yağ seviyesini kontrol edin, gerekirse yağ ekleyin.	Kullanıcı
	Motordaki yakıt filtresini kontrol edin, gerekirse müşteri hizmetlerini bilgilendirin.	Kullanıcı
	Motordaki su ayınıtırıcıyı kontrol edin, gerekirse müşteri hizmetlerini bilgilendirin.	Kullanıcı
	Genleşme kabındaki soğutma sıvısı seviyesini kontrol edin, gerekirse soğutma sıvısı ekleyin.	Kullanıcı
	Yakıt filtresini kontrol edin, gerekirse müşteri hizmetlerini bilgilendirin.	Kullanıcı
	Temizlik maddesi emme hortumundaki filtreyi kontrol edin, gerekirse temizleyin.	Kullanıcı
	Hat sisteminde sızdırmazlık kontrolü yapın.	Kullanıcı
İlk 50 çalışma saatinden sonra ilk kez	Fandaki V kayışı gerginliğini kontrol edin, gerekirse kayışı gerin.	Kullanıcı
	Motordaki yağı değiştirin.	Müşteri hizmetleri
	Yüksek basınç pompasındaki yağı değiştirin.	Müşteri hizmetleri
Her 50 işletim saatinde veya 3 ayda bir	Aküyü kontrol edin.	Müşteri hizmetleri
Her 200 çalışma saatinde bir	Hava filtresini veya hava filtresi elemanını kontrol edin, gerekirse temizleyin.	Kullanıcı
	Fandaki V kayışı gerginliğini kontrol edin, gerekirse kayışı gerin.	Kullanıcı
	Ara şanzımanın sızdırmazlığını kontrol edin.	Müşteri hizmetleri
	Yakıt deposu doldurma ağzındaki süzgeci temizleyin.	Müşteri hizmetleri
	Motordaki yağı değiştirin.	Müşteri hizmetleri
	Motordaki yağ basınç kartuşunu değiştirin.	Müşteri hizmetleri
	Bakım çalışmalarını bakım planına göre yapın.	Müşteri hizmetleri
Her 400 çalışma saatinde veya yıllık	Hava filtresi elemanını değiştirin.	Kullanıcı
	Yakıt filtresini kontrol edin, gerekirse değiştirin.	Müşteri hizmetleri
	Bakım çalışmalarını bakım planına göre yapın.	Müşteri hizmetleri
Her 600 çalışma saatinde veya yıllık	Yüksek basınç pompasındaki yağı değiştirin.	Müşteri hizmetleri
Her 800 çalışma saatinde.	Fan motorunun fonksiyonunu kontrol edin, gerekirse kaydırma kontaklarını (kömür fırçalar) değiştirin.	Kullanıcı
Her 1000 çalışma saatinde veya yıllık	Soğutma sıvısını değiştirin.	Müşteri hizmetleri
Her 1000 çalışma saatinde.	Ara şanzımandaki yağı değiştirin.	Müşteri hizmetleri
	Fandaki V kayışını değiştirin.	Müşteri hizmetleri
	Motorun silindir kapağındaki supap boşluğunu kontrol edin, gerekirse ayarlayın.	Yetkili Yanmar satıcısı
Her 1600 çalışma saatinde.	Motordaki enjektörleri kontrol edin, gerekirse temizleyin.	Yetkili Yanmar satıcısı
	Motordaki krank karteri hava tahliyesini kontrol edin, gerekirse temizleyin.	Yetkili Yanmar satıcısı
Her 2000 işletim saatinde veya 2 yılda bir	Motordaki yakıt hortumlarını değiştirin.	Yetkili Yanmar satıcısı
	Motordaki soğutma sistemi hortumlarını değiştirin.	Yetkili Yanmar satıcısı
Her 2000 çalışma saatinde	Motorun silindir kapağındaki supapları ve supap yuvalarını kontrol edin, gerekirse silin.	Yetkili Yanmar satıcısı
Yalnızca buharlı işletim türü montaj seti olan cihazlarda:
En az 5 yılda bir tekrarlayan	Üretici bilgilerine göre basınç testi yapın.	Müşteri hizmetleri

Bakım çalışmaları

△TEHLIKE

Cihazdaki bütün çalışmalardan önce anahtarlı şalteri kapatın ve anahtarı çekin.

ATEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi

Jeneratörün veya marş motorunun üzerine metal nes- neler koymayın.

ATEHLIKE

Patlama tehlikesi!

Yaralanma ve hasar tehlikesi

Batarya üzerine, yani uç kutuplarına ve hücre konektörlerine herhangi bir alet veya benzeri bir şey koymayın.

Sigara içmekten ve açık haldeki ateşten kaçının.

Aküleri şarj ederken bulunduğunuz mekanda iyi bir ha- valandırma sağlayınız.

Yalnızca Kärcher tarafından onaylanmış aküleri ve şarj cihazlarını kullanın (orijinal yedek parçalar).

1. Cihazı soğumaya bırakın.

Su giriş filtresinin temizlenmesi

1. Su giriş filtresini sökün ve filtre elemanını çıkarın.

2. Fitre kartuşunu temiz su ya da basınçlı havayla temizleyin.

3. Tersi sırada toplayın.

Pompa ön filtresinin temizlenmesi

1. Cihazı basınçsız hale getirin.
2. Pompa ön filtresini sökün ve filtre elemanını çıkarın.
3. Fitre kartuşunu temiz su ya da basınçlı havayla temizleyin.
4. Tersi sırada toplayın.

Temizleme maddesi vakum hortumundaki filtrenin temizlenmesi

1. Temizleme maddesi vakum hortumunun vidalı ka- pagını sökün.
2. Temizleme maddesi vakum hortumunu dışarı çekin.
3. Filtreyi suda temizleyin ve tekrar yerleştirin.

Motordaki yağ seviyesinin kontrol edilmesi ve motor yağı ekleme

Not

Yağ ölçüm çubuğundaki MIN ve MAX işaretleri arasındaki dolum miktarı 1,6 litredir.

1. Yağ ölçüm çubuğunu dışarı çekin, silin ve tekrar içeri sokun
2. Yağ ölçüm çubuğunu tekrar dışarı çekin ve yağ se-viyesini kontrol edin.

Yağ ölçüm çubuğundaki işaret dahilindeyse, yağ se-viyesi kurallara uygundur.

1. Yağ seviyesi, yağ ölçüm çubuğundaki işaretin altındaysa, doldurma deliğinin kapağını açın ve yeni motor yağı doldurun.

2. Motor yağının yağ karterinde birikmesi için beş dakika bekleyin.

3. Yukarıda açıklandığı gibi yağ seviyesini kontrol edin.
4. Gerekirse, yağ seviyesi yağ ölçüm çubuğundaki işarete dahilinde olana kadar bu işlemi tekrarlayın.
5. Kontrolden sonra yağ ölçüm çubuğunu içeri sokun ve doldurma deliğinin kapağını kapatın.

Not

Hava kabarcıklarının yok olabilmesi gerekir.

Yağ cinsi için teknik bilgiler bölümüne bakın.

Ara şanzımandaki yağ seviyesinin kontrol edilmesi ve şanzıman yağı ekleme

1. Ara şanzımanın yağ kontrol camından yağ seviyesini kontrol edin.
   Yağ kontrol camının ortasındaysa, yağ seviyesi doğrudur.
2. Yağ seviyesi, yağ kontrol camının ortasının altındaysa, doldurma deliğinin kapağını açın ve yeni şanzıman yağı doldurun.
3. Doldurma deliğini kapatın.

Not

Hava kabarcıklarının yok olabilmesi gerekir.

Yağ cinsi için teknik bilgiler bölümüne bakın.

Yüksek basınç pompasının yağ ölçüm çubuğunda yağ seviyesinin kontrol edilmesi ve yağ ekleme

1. Yağ ölçüm çubuğunu dışarı çekin, silin ve tekrar içeri sokun.
2. Yağ ölçüm çubuğunu tekrar dışarı çekin ve yağ se-viyesini kontrol edin.

Yağ ölçüm çubuğundaki işaret dahilindeyse, yağ se-viyesi kurallara uygundur.

1. Yağ seviyesi, yağ ölçüm çubuğundaki işaretin altındaysa, yeni yağ doldurun.
2. Yağ ölçüm çubuğunu takın.

Not

Hava kabarcıkları dışarı çıkabilmelidir.

Yağ cinsi için teknik bilgiler bölümüne bakın.

Soğutma sıvısının kontrol edilmesi ve eklenmesi

▲TEDBIR

Zararlı maddeler oluşabilir.

Kullanılan antifriz türüne dikkat edin.

Karışım, bir kimyasal reaksiyona neden olabilir.

Farklı antifriz türlerini birbiriyle karıştırmayın.

△UYARI

Motorun aşırı isınma tehlikesi.

Soğutma sıvısı yoksa motor aşırı isinabilir.

Motoru derhal kapatın ve soğumasını bekleyin.

△UYARI

Motorun aşırı ısınma tehlikesi.

Soğutma sıvısı yoksa motor aşırı isinabilir.

Motor, su buhari çıkacak kadar fazla ısınmışsa, motoru hemen durdurun ve basınç düşene kadar motordan bir güvenlik mesafesinde durun.

DIKKAT

Motor soğutma sıvısı nedeniyle haşlanma tehlikesi! Genleşme haznesi basınç altındadır.

Motor soğutma sıvısı genişme kabındaki kapağı çalışma sıcaklığindayken kesinlikle açmayın.

1. Motor soğutma sıvısı genişme kabını açın, Max işaretine kadar taze ve temiz su ile uygun antifriz ekleyin.

Hava filtresinin kontrol edilmesi/temizlenmesi

Not

Hava filtresinin kaba temizliği için toplama haznesini kir çıkışının altına tutun ve kir çıkışına basın.

Not

Fazla kirlenmiş veya arızalı filtre elemanları daima yeni- lenmelidir.

1. Yaylı gergi kolunu gevşetin, kapağı çıkarın ve toz kalıntılarını temizleyin.
2. Filtre elemanını çıkarın.
3. Filtre elemanının içine hava basarak (maks. 2 bar) temizleyin.
4. Hava filtresi gövdesinin içten bir bezle temizleyin.
5. Filtre elemanını hava filtresi gövdesine yerleştirin.
6. Kapağı takın ve yaylı gergi koluyla sabitleyin.

Fan V kayışının kontrol edilmesi

① Alternatörün sabitleme civataları
②V kayışı
③ Kayışı gerginliği yakl. 7-9 mm

Not

V kayışı yeterli miktarda gerilmemişse, motor aşırı ısınabilir ve akü şarışı yetersiz olabilir.

1. Motoru durdurun ve anahtarlı şalterden anahtarı çekin.
2. V kayışı gerilimini kontrol etmek için, kayışı, kayış kasnakları arasında başparmağınızla içeri bastırın.

Not

V kayışı yaklaşık 7-9 mm içeri bastırılabilmelidir.

Not

Hasarlı V kayışları daima değiştirin.

Aşırı çalışma frenini yağlayın

1. Her iki yağlama memesine piyasada bulunabilen bir yağ tabancası ile uygun yağı basın.

Lastik dolum basıncını kontrol edin

1. Cihazı düz bir zemin üzerine bırakın.
2. Hava basıncı kontrol cihazını lastik valfine takın.
3. Hava basıncını kontrol edin (bakınız "Teknik Veriler") ve gerekirse düzeltin.

Tekerlek değiştirme

ATEHLIKE

Akan trafik nedeniyle hayati tehlike

Cihazı düz bir zemine park edin ve kamuya açık bir yolda onarım çalışmaları yaparken ikaz giysileri giyin.

1. Cihazı düz bir zemin üzerine bırakın.

2. Zemin stabilitesini kontrol edin. Cihazı, ek olarak te- kerlek takozuyla kendi kendine hareket etmeye kar- şi emniyete alın.

3. Park frenini kilitleyin.

4. Lastikleri kontrol edin.

5. Lastiklerin temas yüzeylerine herhangi bir cisim girip girmediğini kontrol edin.

6. Cisimleri çıkarın.

7. Uygun, piyasada bulunan lastik tamir maddesi kullanın.

Not

İlgili üreticinin önerilerini dikkate alın. Yola devam edilmesi ürün üreticisinin bilgilerine uyulmasıyla mümkündür. Lastik değişimi veya tekerlek değişimini mümkün olan en erken sürede yapın.

1. Krikoyu uygun bağlantı noktalarına yerleştirin.
2. Tekerlek bijonlarını gevşetin.
3. Cihazı kriko ile kaldırın.
4. Tekerlek bijonlarını sökün.
5. Tekerleği çıkarın.
6. Stepneyi yerleştirin.
7. Tekerlek bijonlarını yerleştirin.
8. Cihazı kriko ile indirin
9. Tekerlek bijonlarını çapraz şekilde sıkın.

Sikma torku 110-120 Nm

Not

Teslimat kapsamında bir kriko bulunmamaktadır.

Not

Piyasada bulunan uygun kriko kullanın.

Römork

1. Fren sistemini ve şasiyi yetkili bir uzman servise düzenli olarak kontrol ettirin.

Arıza durumunda yardım

ATEHLIKE

istenmeden çalışmaya başlayan cihaz

Yaralanma tehlikesi, elektrik çarpması

Cihazdaki bütün çalışmalardan önce anahtarlı şalteri

"0" konumuna getirin ve anahtarı çekin.

TEHLIKE

İstenmeden çalışmaya başlayan cihaz, akım ileten parçalarla temas

Yaralanma tehlikesi, elektrik çarpması

Cihazdaki çalışmalardan önce cihazı kapatın.

Şebeke fişini çekin.

ATEHLIKE

Patlama ve kısa devre tehlikesi. Akünün üzerine herhangi bir alet ya da benzeri şeyler koymayın.

Cihazı soğumaya bırakın.

Ekran Arıza

ERROR 4 1 2

Ariza numarası

Motor kapalı (OFF)

Müşteri hizmetleri

Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.

Ekranda gösterilen arızalar

Hata	Nedeni	Hatanın giderilmesi	Sorumlu
ERROR 1 Şarj akımı	Fandaki V kayış gerilimi çok düşük.	1. Fandaki V kayışını gerdirin.	Kullanıcı
	Alternatör arızalı.	1. Alternatörü kontrol edin, gerekirse değiştirin.	Müşteri hizmetleri
	Şarj akımı denetimi arızalı.	1. Kablo bağlantısını + K9 rölesini kontrol edin.	Müşteri hizmetleri
ERROR 3 Su girişi veya soğutma sıvı- si sıcaklığı	Şamandıra deposundaki su sıcaklığı devir da- im modu nedeniyle çok yüksek.	1. Suyu soğumaya bırakın veya boşaltın. Bilyalı valf geri akış geçişinin çalıştırma kolunu hareket yönüne dik açıda konuma getirin (500L).	Kullanıcı
	Su girişi sıcaklık sensörü cihazı kapattı	1. Cihazı kapatın ve tekrar açın. Arıza tekrar tekrar meydana gelirse müşteri hizmetlerine haber verin.	Kullanıcı
	Su girişi sıcaklık sensörü arızalı.	1. Sıcaklık sensörünü değiştirin.	Müşteri hizmetleri
	Soğutma sıvısı seviyesi çok düşük.	1. Genleşme kabına soğutma sıvısı doldurun.	Kullanıcı
	Fandaki V kayış gerilimi çok düşük.	1. Fandaki V kayışını gerdirin.	Kullanıcı
	Motordaki soğutma suyu sıcaklık sensörü arı- zalı.	1. Sıcaklık sensörünü değiştirin.	Müşteri hizmetleri
ERROR 4 Su yetersizliği	Harici su beslemesi: Su besleme basıncı çok düşük.	1. Su girişini kontrol edin.	Kullanıcı
	Dahili su beslemesi: Su depoları boş.	1. Su depolarını doldurun.	Kullanıcı
	Şamandıra deposundaki su yetersizliği emni- yeti arızalı.	1. Su yetersizliği emniyetini değiştirin.	Müşteri hizmetleri
	Su giriş filtresi kirli.	1. Su giriş filtresini temizleyin.	Kullanıcı
	Su hortumu sızdırıyor veya kıvrılmış.	1. Su hortumunu değiştirin.	Müşteri hizmetleri
	Şamandıra deposundaki şamandıra valfı kir- lenmiş.	1. Şamandıra valfını temizleyin.	Müşteri hizmetleri
	Şamandıra deposundaki şamandıra valfı sıkı- siyor veya arızalı.	1. Şamandıra valfını temizleyin veya değiştirin.	Müşteri hizmetleri
ERROR 5 Akış şalteri / basınç şalteri	Akış şalteri arızalı.	1. Akış şalterini değiştirin.	Müşteri hizmetleri
	Basınç şalteri arızalı.	1. Basınç şalterini değiştirin.	Müşteri hizmetleri
	Tahliye valfı arızalı.	1. Tahliye valfını değiştirin.	Müşteri hizmetleri
	Tahliye valfındaki çekvalf arızalı.	1. Çekvalfı değiştirin.	Müşteri hizmetleri
	Pompa ön filtresi kirlenmiş.	1. Pompa ön filtresini temizleyin.	Kullanıcı
	Buhar işletimi: Sistem basıncı çok düşük	1. Taşma valfı üzerindeki el çarkını saat yönünde çevi- rerek sistem basıncını küçük adımlarla artırın.	Kullanıcı
ERROR 6 Yakıt sensörü	Yakıt deposu boş.	1. Yakıt doldurun.	Kullanıcı
	Yakıt sensörünün şamandırası sıkışmış.	1. Şamandırayı kontrol edin.	Müşteri hizmetleri
	Yakıt sensörü arızalı.	1. Yakıt sensörünü değiştirin.	Müşteri hizmetleri
ERROR 9* Egzoz sıcaklığı	Egzoz gazı sıcaklık sınırlayıcı devreye girdi ve brülörü kapattı.	1. Cihazı kapatın, soğumaya bırakın ve tekrar çalışı- rin. Arıza tekrar tekrar meydana gelirse müşteri hiz- metlerine haber verin.	Kullanıcı
	Egzoz gazı sıcaklık sınırlayıcısı arızalı.	1. Egzoz gazı sıcaklık sınırlayıcısını değiştirin.	Müşteri hizmetleri
	Brülör yanlış ayarlanmış.	1. Brülörü ayarlayın.	Müşteri hizmetleri
	Isıtma spiralı kurumlanmış veya kireçlenmiş.	1. Isıtma spiralı kurumdan veya kireçten arındırın.	Müşteri hizmetleri
ERROR 10* Sıcaklık brülör Soğuk suy- la temizleme mümkün.	Brülör sıcaklık sensörü (NTC) brülörü kapattı.	1. Cihazı kapatın ve tekrar açın. Arıza tekrar tekrar meydana gelirse müşteri hizmetlerine haber verin.	Kullanıcı
	Brülör sıcaklık sensörü arızalı.	1. Sıcaklık sensörünü değiştirin.	Müşteri hizmetleri
ERROR 11* Alev sensörü (alev yok) Soğuk suyla temizleme mümkün.	Meme bağlantı parçası kirlenmiş.	1. Meme bağlantı parçasını temizleyin.	Müşteri hizmetleri
	Ateşleme elektrotları yanlış ayarlanmış veya kirlenmiş.	1. Ateşleme elektrotlarını doğru şekilde ayarlayın veya temizleyin.	Müşteri hizmetleri
	Alev denetiminin fotoseli arızalı.	1. Fotoseli değiştirin.	Müşteri hizmetleri
	Yakıt pompası arızalı.	1. Yakıt pompasını değiştirin.	Müşteri hizmetleri
	Brülör ateşleme manyetik valfı arızalı.	1. Manyetik valfı değiştirin.	Müşteri hizmetleri
	Yakıt filtresi tıkanmış.	1. Yakıt filtresini değiştirin.	Müşteri hizmetleri
	Ateşleme trafosu arızalı.	1. Ateşleme trafosunu değiştirin.	Müşteri hizmetleri
ERROR 12* Alev sensörü (alev sön- müyor) Soğuk suyla temizleme müm- kün.	Alev denetiminin fotoseli arızalı.	1. Fotoseli değiştirin.	Müşteri hizmetleri
	Brülörde kurumanma, "kızarıyor".	1. Brülördeki kurumu temizleyin.	Müşteri hizmetleri
ERROR 14* 45 dakikalık kesintisiz du- raklamadan sonra kapatma	45 dakikalık çalışmaya hazır olma süresi aşıl- di.	1. Cihazı kapatın ve tekrar açın.	Kullanıcı
ERROR 15 45 dakikalık sürekli işletim- den sonra kapatma	45 dakikalık sürekli işletim süresi aşıldı.	1. Cihazı kapatın ve tekrar açın.	Kullanıcı

Ekranda gösterilmeden arıza yardımı

Hata	Nedeni	Hatanın giderilmesi	Sorumlu
Cihaz duruyor, ekran göstergesi kayboluyor	Sigorta yanmıştır.	1. Sigortayı değiştirin.	Kullanıcı
	Aküde düşük veya aşırı gerilim yüzünden inverterde akım beslemesi yok.	1. Aküyü kontrol edin, gerekirse şarj edin	Kullanıcı
	İnverter arızalı.	1. İnverteri değiştirin.	Müşteri hizmetleri
Çalıştırdıktan sonra ekran göstergesi yok	Akü boştur.	1. Aküyü şarj edin.	Kullanıcı
	Sigorta yanmıştır.	1. Sigortayı değiştirin.	Kullanıcı
	Ön kapak açık.	1. Ön kapağı kapatın.	Kullanıcı
	Acil Kapatma şalteri basılı.	1. Acil durduma şalterinin kilidini çekerek açın.	Kullanıcı
	Aküde düşük veya aşırı gerilim yüzünden inverterde akım beslemesi yok.	1. Aküyü kontrol edin, gerekirse şarj edin	Kullanıcı
	İnverter arızalı.	1. İnverteri değiştirin.	Müşteri hizmetleri
Motor çalışmıyor veya hemen duruyor	Müşteri hizmetlerini bilgilendirin.
Çalışma basıncı dengesiz	Yüksek basınç pompasının emme manifoldunda sızdırma.	1. Hat sistemini kontrol edin. Müşteri hizmetleri
	Valfler aşınmış.	1. Valfleri değiştirin.	Müşteri hizmetleri
Brülörden duman sizıyor	Brülör yanlış ayarlanmış veya kirlenmiş.	1. Brülörü ayarlayın veya temizleyin.	Müşteri hizmetleri
	Yakıt manyetik valfı arızalı, dizel yakıt damlıyor.	1. Manyetik valfı kontrol edin, gerekirse bobini veya manyetik valfı değiştirin	Müşteri hizmetleri
Brülörden beyaz duman çıkıyor	Ateşleme kıvılcımı yok (brülör kapağındaki kontrol camından görünebilir).	1. Müşteri hizmetlerini bilgilendirin.	Kullanıcı
	Meme bağlantı parçasında yoğuşma suyu.	1. Meme bağlantı parçasını kontrol edin, temizleyin.	Müşteri hizmetleri
	Yakıt basıncı çok düşük.	1. Yakıt pompasını kontrol edin.	Müşteri hizmetleri
Ön kapak/Acil Kapatma kontrol lam-bası yanıyor	Çalışma sırasında ön kapak açıldı.	1. Ön kapağı kapatın.	Kullanıcı
	Ön kapağın emniyet şalteri arızalı.	1. Emniyet şalterini kontrol edin.	Müşteri hizmetleri
	Acil Kapatma şalteri basılı.	1. Acil durdurma şalterinin kilidini çekerek açın.	Kullanıcı)
Cihazın altından su damlıyor	Yüksek basınç pompası sızdırıyor.	Uyarı: Dakikada 3 damlaya izin verilir. Daha fazla sızıntı varsa cihazı müşteri hizmetlerine kontrol ettirin.	Müşteri hizmetleri
Cihaz, basınç oluşturmuyor	Meme tıkanmış/çok kirli.	1. Memeleri temizleyin/değiştirin.	Müşteri hizmetleri
	Motor devir sayısı çok düşük	1. Motorun çalışma devir sayısını kontrol edin.	Müşteri hizmetleri
	Sadece HDS 9/50, HDS 13/35 (HDS 13/20, HDS 17/20'de opsiyonel): Devir sayısı ku-mandası arızalı.	1. Devir sayısı kumandasını kontrol edin.	Müşteri hizmetleri
	Emniyet valfi sızdırıyordu.	1. Ayarı kontrol edin, gerekirse yeni conta takın.	Müşteri hizmetleri
	Pompanın besleme hatları sızdırıyor ya da tı-kanmış.	1. Pompaya giden tüm besleme hatlarını kontrol edin.	Müşteri hizmetleri
Yüksek basınç pompası vuruyor	Pompaya giden besleme hatları sızdırıyor.	Pompaya giden tüm besleme hatlarını kontrol edin.	Müşteri hizmetleri
Sadece HDS 13/20, HDS 17/20: Temizleme maddesi beslemesi yeter-sız veya hiç yok	Temizlik maddesi dozaj valfi kapalı veya sız-dırıyor/tıkanmış	1. Temizlik maddesi dozaj valfını açın ya da kontrol edin/temizleyin.	Kullanıcı
	Filtresi sızdıran veya tıkanmış temizlik mad-desi vakum hortumu	1. Filtreli temizlik maddesi vakum hortumunu kontrol edin/temizleyin.	Kullanıcı
	Temizleme maddesi manyetik valfı sızdırıyor ya da tıkandı.	1. Temizleme maddesi manyetik valflerini kontrol edin, temizleyin.	Müşteri hizmetleri
	Elektronik ünite ya da temizleme maddesi manyetik valfı arızalı.	1. Elektronik ünite ya da temizleme maddesi manyetik valfini değiştirin.	Müşteri hizmetleri
El püskürtme tabancası açıkken tahli-ye valfı sürekli açılıyor/kapanıyor	Nozul tıkanmıştır.	1. Memeleri temizleyin.	Kullanıcı
	Cihaz kireçlenmiştir.	1. Cihazı kireçlen arındırın.	Müşteri hizmetleri
	Tahliye valfı arızalı.	1. Tahliye valfini değiştirin.	Müşteri hizmetleri
	Tahliye valfinin anahtarlama noktasının ayarı bozulmuştur.	1. Tahliye valfini ayarlayın.	Müşteri hizmetleri
WR kutusu üzerindeki kontrol lambası kırmızı renkte yanar	Buhar işletimi: Sistem basıncı çok yüksek	Taşma valfı üzerindeki el çarkını saat yönünün tersine çevirerek sistem basıncını küçük adımlarla azaltın.	Kullanıcı

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış faturası ile satıcınıza veya size en yakın yetkili servise başvurun. (Adres için bkz. Arka sayfa) Daha ayrıntılı garanti bilgilerini (varsa) yerel Kärcher web sitenizin servis bölümünde “İndirilenilen Dokümanlar” altında bulabilirsiniz.

Aksesuarlar ve yedek parçalar

Not

Cihaz bir bacaya bağlıysa veya cihaz görünüyorsa bir alev monotörü (isteğe bağlı) takmanızı tavsiye ederiz. Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız işletilmesini sağlar. Aksesuarlar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarızı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder. Ürün: Yüksek basınç temizleyicisi Tip: 1.524-xxx Tip: 1.999-380.0 İlgili AB direktifleri 2006/42/AT (+2009/127/AT) 2000/14/EG 2014/30/AB 2014/68/EU (opsiyonel) Uygulanan uyumlaştırılmış normlar EN 60335-1 EN 60335-2-79 EN 1829-1 EN 1829-2 EN ISO 12100

EN 13309: 2010

EN 55012: 2007 + A1: 2009

EN 62233: 2008

Uygulanan uygunluk değerlendirme yöntemi 2000/14/AT: Ek V

Ses gücü seviyesi dB(A)

Parça gruplarının kategorisi II

Uygunluk yöntemi

Modül H1

Istma spirali

Uygunluk değerlendirmesi Modül H1

Kumanda bloku

Uygunluk değerlendirmesi Modül H1

Çeşitli boru hatları

Uygunluk değerlendirmesi Madde 4 paragraf 3

Uygulanan spesifikasyonlar:

AD 2000 uyarınca

TRD 801 uyarınca

Onaylanmış kuruluşun adı:

2014/68/AB

Aşağıda imzası olan, yönetim kurulu adına ve yönetim

yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]

		HDS 9/50 DE Tr1 HDS 13/35 DE Tr1 HDS 13/20 DE Tr1 HDS 17/20 DE Tr1
Su bağlantısı
Giriş sıcaklığı (maks.)	°C	30	30	30	30
Giriş miktarı (min.)	l/h (l/min)	1000 (16,7)	1500 (25)	1500 (25)	1800 (30)
Giriş basıncı (maks.)	MPa (bar)	0,05-1 (0,5-10)	0,1-1 (1-10)	0,1-1 (1-10)	0,15-1 (1,5-10)
Cihaz performans verileri
Pompalama miktarı, su	l/h (l/min)	500-900 (8,3-15)	650-1300 (10,8-21,7)	900-1300 (15-21,7)	900-1700 (15-28,3)
Standart meme ile sulu işletme basıncı	MPa (bar)	15-50 (150-500)	10-35 (100-350)	6-20 (60-200)	6-20 (60-200)
Aşırı çalışma basıncı emniyet valfi (maksimum)	MPa (bar)	64 (640)	44 (440)	24 (240)	24 (240)
Buhar işletimi pompalama miktarı	l/h (l/min)	--	--	460 (7,7)	460 (7,7)
Pompalama miktarı Buhar işletimi Dezenfeksiyon	l/h (l/min)	--	--	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)
Buhar enjektörü ile buhar işletimi çalışma basıncı (maks.)	MPa (bar)	--	--	3,2 (32)	3,2 (32)
Parça no. Buharlı temizlemede buhar enjektörü (enjektör boyutu)		--	--	2.113-026.0 (060)	2.113-026.0 (060)
Parça no. Dezenfeksiyon işleminde buhar enjektörü (enjektör boyu-tu)		--	--	WR 10, WR 20:2.113-022.0 (045)WR 50, WR 100:2.113- 026.0 (060)	WR 10, WR 20:2.113-022.0 (045)WR 50, WR 100:2.113- 026.0 (060)
Tahrik motorunun gücü	kW	15,5	15	9	11
Motor devir sayısı	l/min	3100	3300	2700	3300
Akü	V/Ah	12/41	12/41	12/41	12/41
Sıcakı su çalışma sıcaklığı (maksimum)	°C	30-98	30-98	30-98	30-98
Buhar işletimi çalışma sıcaklığı	°C	--	--	155	155
Pompalama miktarı, temizleme maddesi	l/h (l/min)	--	--	0-50 (0-0,8)	0-70 (0-1,2)
Brülör çıkışı	kW	65	97	105	105
Yakıt tüketimi (maks.)	l/h	11,7	15	13,7	14,3
Soğuk su modundaki yakıt tüketimi	l/h	5,2	5,1	3,1	3,7
Yüksek basınç tabancasının geri tepme kuvveti	N	79	96	72	94
Standart enjektörün enjektör boyutu		030	051	075	090
işletme maddeleri
Yakıt		Dizel	Dizel	Dizel	Dizel
Ara şanzıman yağ miktarı	I	0,35	0,35	0,35	0,35
Ara şanzıman yağ cinsi		SAE90	SAE90	SAE90	SAE90
Pompa yağ miktarı	I	1,2	1,2	1,3	1,3
Pompa yağ tipi		15W40	15W40	15W40	15W40
Motor yağı miktarı	I	3,5	3,5	3,5	3,5
Motor yağı tipleri		15W40	15W40	15W40	15W40
Boyutlar ve ağırlıklar
Uzunluk x genişlik x yükseklik	mm	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735
İşletme maddeleri hariç ağırlık	kg	860-1020	860-1020	860-1020	860-1020
İşletme maddeleri ve standart aksesuar dahil toplam ağırlık	kg	1440-1600	1440-1600	1440-1600	1440-1600
İzin verilen aks yükü	kg	1600	1600	1600	1600
İzin verilen çekme yükü (maks.)	kg	1100/1600	100	100	100
İzin verilen toplam ağırlık (maks.)	kg	100	1100/1600	1100/1600	1100/1600
Yakıt deposu	I	100	100	100	100
Su deposu	I	500	500	500	500
Soğutma sistemi	I	5	5	5	5
Sıvı yumuşatıcı	I	1	1	1	1
Antifriz	I	20	20	20	20
Temizleme maddesi deposu	I	--	--	--	--
Lastikler		ECE R 30, ECE R54, ECE R 108 veyaECE R 109 ve ayrıcaECE R 117 uyarınca model onayı	ECE R 30, ECE R54, ECE R 108 veyaECE R 109 ve ayrıcaECE R 117 uyarınca model onayı	ECE R 30, ECE R54, ECE R 108 veyaECE R 109 ve ayrıcaECE R 117 uyarınca model onayı	ECE R 30, ECE R 54, ECE R 108 veyaECE R 109 ve ayrıcaECE R 117 uyarınca model onayı
Lastik boyutu		185 R 14 C	185 R 14 C	185 R 14 C	185 R 14 C
Taşıma kapasitesi endeksi		104	104	104	104
Hız endeksi		N	N	N	N
Tekerlek boyutu/jant şekli		5,5 J x 14	5,5 J x 14	5,5 J x 14	5,5 J x 14
Presleme derinliği		3	0	3	0
Lastik hava basıncı	MPa (bar)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)
Fren sistemi		Aşırı çalışma freni	Aşırı çalışma freni	Aşırı çalışma freni	Aşırı çalışma freni
EN 60335-2-79 uyarınca tespit edilen değerler
Ses basınç seviyesi L_pA	d	B	(	A	) 8
Belirsizlik K_pA	dB(A)	3	3	3	3
Ses gücü seviyesi L_WA + Belirsizlik K_WA	dB(A)	103	103	100	103
Yüksek basınç tabancası el-kol titreşim değeri	m/s^2	4,2	4,2	3,6	3,3
Huzme borusu el-kol titreşim değeri	m/s^2	4,2	4,2	3,6	3,3
Belirsizlik K	m/s^2	2,1	2,1	0,85	0,8

(AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarın- Teknik değişiklik hakkı saklıdır. ca istisna nedeni: j)

Innehåll

Allmän information 117

Miljöskydd 117

Symboler på maskinen 117

Survelüliti/voolulüliti

A kijelzön kijelzett üzemzavarok
