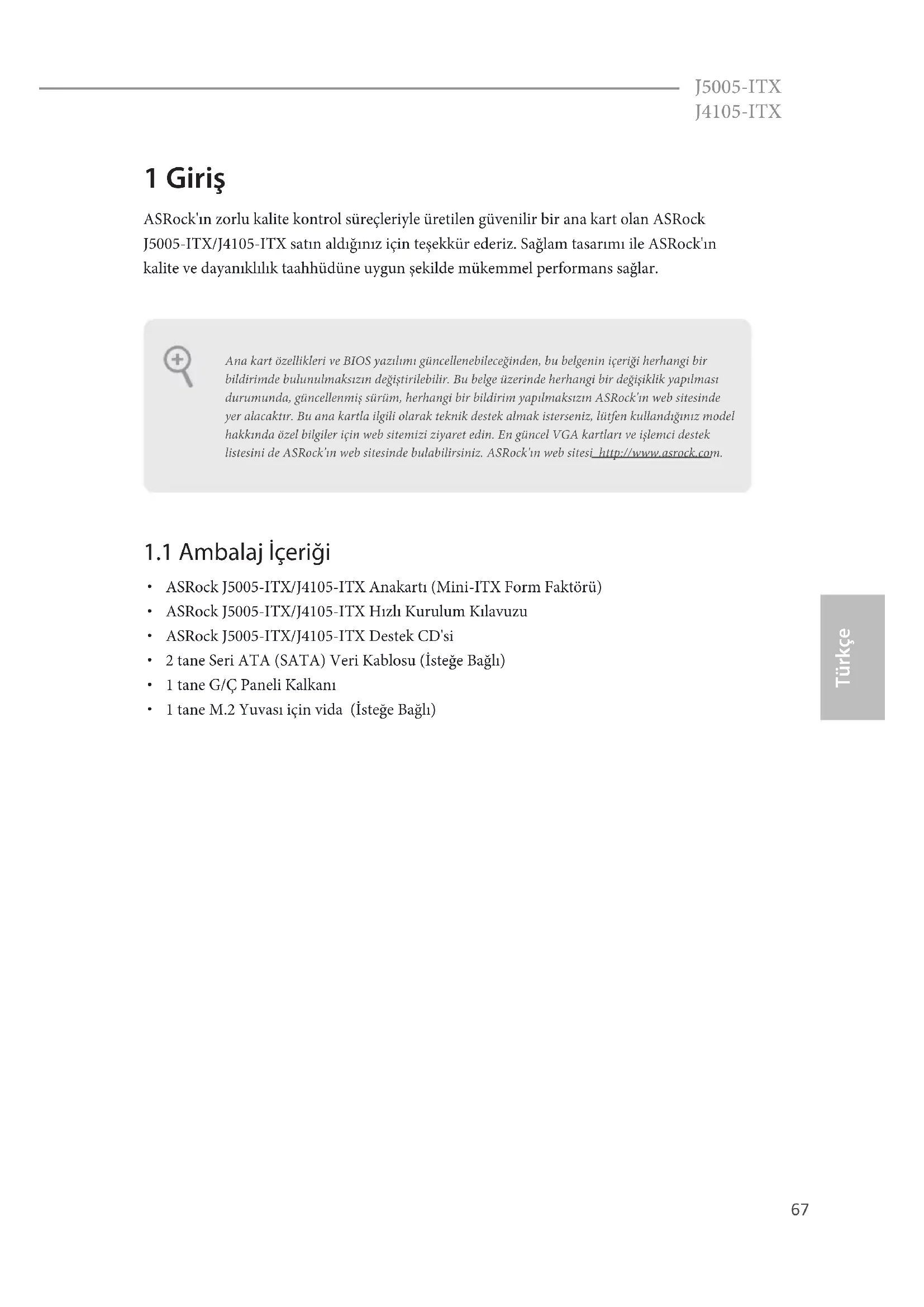

AN_VOLTAGE67 J5005-ITX J4105-ITX Türkçe Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçleriyle üretilen güvenilir bir ana kart olan ASRock J5005-ITX/J4105-ITX satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

ASRock J5005-ITX/J4105-ITX Anakartı (Mini-ITX Form Faktörü)

ASRock J5005-ITX/J4105-ITX Hızlı Kurulum Kılavuzu

2 tane Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 tane G/Ç Paneli Kalkanı

1 tane M.2 Yuvası için vida (İsteğe Bağlı) Ana kart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu belgenin içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu belge üzerinde herhangi bir değişiklik yapılması durumunda, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu ana kartla ilgili olarak teknik destek almak isterseniz, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve işlemci destek listesini de ASRock'ın web sitesinde bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.68 Türkçe Türkçe

Mini-ITX Form Faktörü

Yekpare Kapasitör tasarımı İşlemci

Intel® Quad-Core Pentium® Silver İşlemci J5005 (2.8 GHz'e kadar) (J5005-ITX için)

Intel® Quad-Core İşlemci J4105 (2.5 GHz'e kadar) (J4105-ITX için) Bellek

Çi Kanallı DDR4 Bellek Teknolojisi

2 tane DDR4 SO-DIMM Yuvası

• Modül başına 2GB DRAM desteklenmez.

En fazla sistem belleği kapasitesi: 8GB Genişletme Yuvası

• Entegre Intel® UHD Graphics 605: 18 EU içinde (800MHz'e kadar) (J5005-ITX için)

• Entegre Intel® UHD Graphics 600: 12 EU içinde (750MHz'e kadar) (J4105-ITX için)

• Üç grak çıkışı seçeneği: D-sub, DVI-D ve HDMI

• Üçlü Monitör Desteği

• En fazla 4Kx2K (4096x2160) @ 60Hz çözünürlüğe kadar HDMI destekler

• En fazla 1920x1200 @ 60 Hz çözünürlükle DVI-D destekler

• En fazla 2048x1536 @ 60 Hz çözünürlükle D-Sub destekler

• HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)69 J5005-ITX J4105-ITX Türkçe Türkçe

• DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

• DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler Ses

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)

Üstün Blu-ray Ses desteği

Aşırı Gerilim Korumasını destekler

Yerel Ağ Üzerinden Açmayı destekler

Yıldırım/ESD Korumasını destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel G/Ç

1 tane PS/2 Fare Bağlantı Noktası

1 tane PS/2 Klavye Bağlantı Noktası

1 tane D-Sub Bağlantı Noktası

1 tane DVI-D Bağlantı Noktası

1 tane HDMI Bağlantı Noktası

1 tane Optik SPDIF Çıkışı Bağlantı Noktası

2 tane USB 2.0 Bağlantı Noktası (ESD Korumasını destekler)

2 tane USB 3.1 Gen1 Bağlantı Noktası (ESD Korumasını destekler)

1 tane RJ-45 LAN LED'e sahip Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

HD Ses Girişleri/Çıkışları: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon Depolama

2 x SATA3 6.0 Gb/sn Bağlayıcı, NCQ, AHCI ve Tak Çalıştır destekler

2 tane ASMedia ASM1061 SATA3 6,0 Gb/sn. bağlayıcı, NCQ, AHCI ve Tak Çıkar destekler Bağlayıcı

1 tane COM Bağlantı Noktası Bağlantısı

1 tane Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

1 tane İşlemci Fanı Bağlayıcı (3 pimli)

1 tane Kasa Fanı Bağlayıcısı (3 pimli)

1 tane 24 pim ATX Güç Bağlayıcısı

2 tane USB 2.0 Bağlantısı (3 USB 2.0 bağlantı noktasını destekler) (ESD Korumasını destekler)

1 tane USB 3.1 Gen1 Bağlantısı (2 USB 3.1 Gen1 bağlantı nok- tasını destekler) (ESD Korumasını destekler)

• USB3_0_1, USB_0_1 ile paylaşılır. BIOS Özelliği

Grak kullanıcı arayüzü desteğiyle AMI UEFI Legal BIOS

"Tak ve Çalıştır" özelliğini destekler

ACPI 5.0 Uyumlu uyandırma olayları

Bağlantı teli olmadan çalıştırma özelliğini destekler

SMBIOS 3.0 desteği Donanım Monitörü

İşlemci/Kasa sıcaklığı algılama

İşlemci/Kasa Fanı Devirölçer

İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

İşlemci/Kasa Fanı çoklu hız kontrolü

Gerilim izleme: +12 V, +5 V, +3,3 V, İşlemci Vcore İşletim Sis- temi

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Onaylar

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

• Detaylı ürün bilgisi için lütfen web sitemizi ziyaret edin: http://www.asrock.com71 J5005-ITX J4105-ITX Türkçe Türkçe CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. CMOS Temizleme Bağlantı Teli *(CLRCMOS1) (bk. s.1, No. 6) Kısa: CMOS Temizleme Açık: Varsayılan CLRCMOS1, CMOS verilerini temizlememizi sağlar. CMOS içindeki veriler, sistem şifresi, tarih, saat ve sistem kurulum parametreleri gibi kurulum bilgilerini içermektedir. Sistem parametrelerini temizlemek ve varsayılan ayarlara sıfırlamak için iki yöntem vardır. Bilgisayarın gücünü kapatın ve güç kablosunu çekin, ardından ataş gibi metal bir nesne kullanarak CLRCMOS1'deki lehim noktalarını 3 saniye boyunca kısa devre yaptırabilir veya CLRCMOS1'deki pini 3 saniye boyunca kısa devre yaptırmak için bir bağlantı teli kullanabilirsiniz. Lütfen CMOS'u temizledikten sonra ataşı veya bağlantı teli kapağını çıkarmayı unutmayın. 2 pimli Bağlantı Teli *Bağlantı teli kapağı ürünle verilmez.72 Türkçe Türkçe

1.4 Yerleşik Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9 pimli PANEL1) (bk. s.1, No. 3) Kasadaki güç düğmesini, sıfırlama düğmesini ve sistem durumu göstergesini, aşağıdaki pim atamalarına göre bu bağlantıya bağlayın. Kabloları bağlarken pozitif ve negatif pimlere dikkat edin. Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bk. s.1, No. 5) Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın. PWRBTN (Güç Düğmesi): Kasa ön panelindeki güç düğmesine bağlayın. Sisteminizi güç düğmesini kullanarak kapatma şeklini yapılandırabilirsiniz. RESET (Sıfırlama Düğmesi): Kasa ön panelindeki sıfırlama düğmesine bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması hâlinde bilgisayarı yeniden başlatmak için sıfırlama düğmesine basın. PLED (Sistem Güç LED'i): Kasa ön panelindeki güç durumu göstergesine bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumundayken LED ışığı yanıp söner. Sistem S4 uyku durumundayken veya kapalıyken (S5) LED ışığı söner. HDLED (Sabit Disk Etkinlik LED'i): Kasa ön panelindeki sabit disk etkinlik LED'ine bağlayın. Sabit disk veri okurken veya yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak güç düğmesi, sıfırlama düğmesi, güç LED'i, sabit disk etkinlik LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo ve pim atamalarının doğru biçimde eşleştirildiğinden emin olun. Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar üzerine yerleştirilmesi ana karta kalıcı hasar verebilir. GND RESET

+5VSIGNALGNDDUMMYDUMMYSPEAKERDUMMY73 J5005-ITX J4105-ITX Türkçe Türkçe Seri ATA3 Bağlayıcıları (SATA3_1: bk. s.1, No. 12) (SATA3_2: bk. s.1, No. 13) (SATA3_A1: bk. s.1, No. 15) (SATA3_A2: bk. s.1, No. 14) Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dâhilî depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

• Başlatma süresini en aza indirmek amacıyla, çalıştırılabilir aygıtlarınız için Intel® SATA bağlantı noktalarını (SATA3_1~2) kullanın. USB 2.0 Bağlantıları (4 pimli USB_2) (bk. s.1, No. 11) (9 pimli USB_0_1) (bk. s.1, No. 9) Bu ana kartta iki bağlantı vardır. USB 3.1 Gen1 bağlantısı (19 pimli USB3_0_1) (bk. s.1, No. 10) Bu ana kartta bir bağlantı vardır. Bu USB 3.1 Gen1 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9 pimli HD_AUDIO1) (bk. s.1, No. 16) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

GND74 Türkçe Türkçe Kasa Fanı Bağlayıcı (3 pimli CHA_FAN1) (bk. s.1, No. 7) Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine bağlayın. İşlemci Fanı Bağlayıcı (3 pimli CPU_FAN1) (bk. s.1, No. 1) Lütfen CPU fan kablosunu konektöre bağlayın ve siyah teli topraklama pimine bağlayın. ATX Güç Bağlayıcısı (24 pimli ATXPWR1) (bk. s.1, No. 4) Bu ana kart, 24 pimli ATX güç bağlayıcısı sağlar. 20 pimli ATX güç beslemesi kullanmak için lütfen Pim 1 ve Pim 13'e bağlayın. Seri Bağlantı Noktası Bağlantısı (9 pimli COM1) (bk. s.1, No. 8) Bu COM1 bağlantısı seri bağlantı noktası modülünü destekler.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprağı (GND) Toprağa (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Düzeyi” ayarını yapın.
