MANUAL DE UTILIZADOR J4105ITX ASROCK

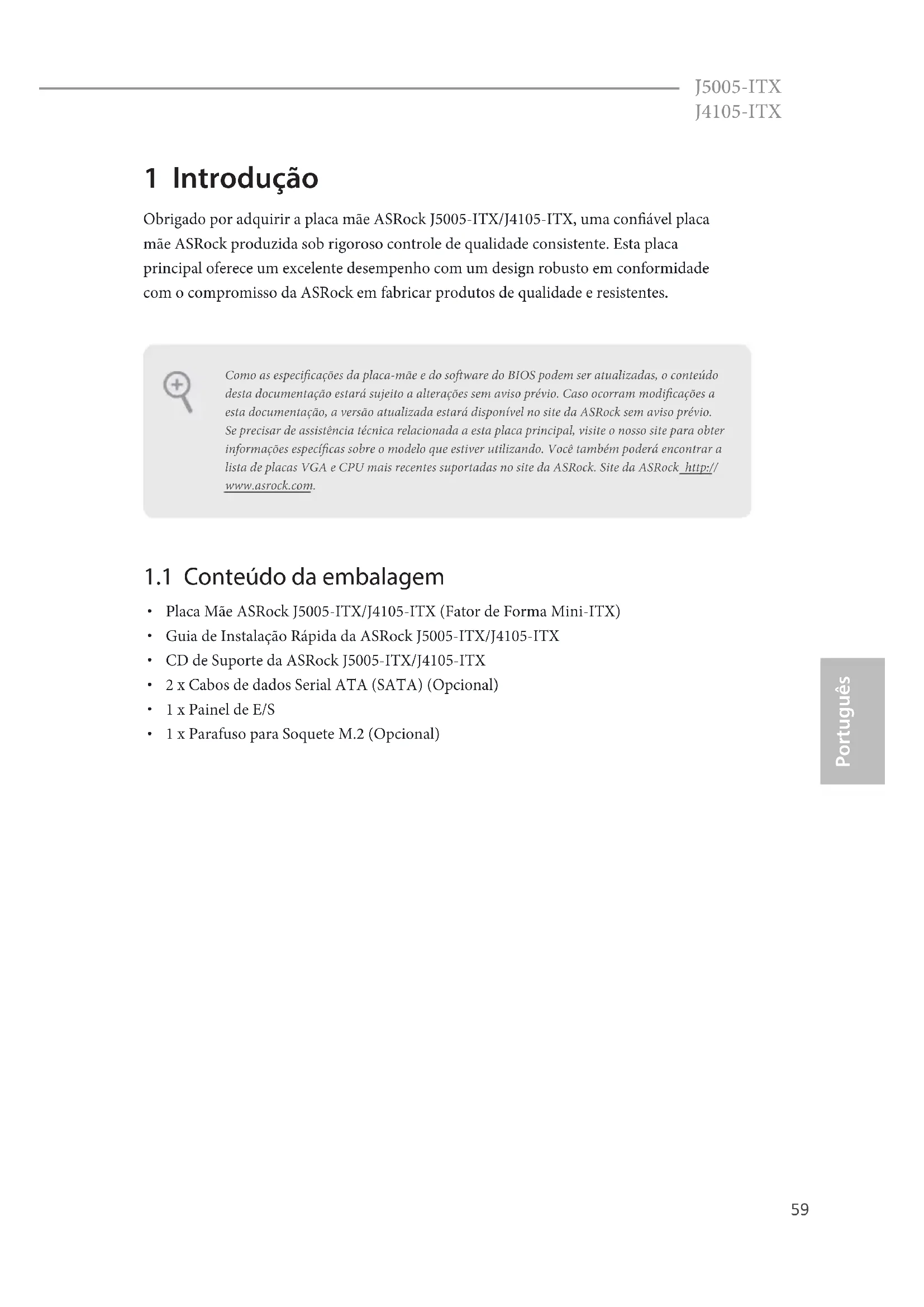

AN_VOLTAGE59 J5005-ITX J4105-ITX Português 1 Introdução Obrigado por adquirir a placa mãe ASRock J5005-ITX/J4105-ITX, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

Guia de Instalação Rápida da ASRock J5005-ITX/J4105-ITX

1 x Parafuso para Soquete M.2 (Opcional) Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.60 Português

• 2GB de DRAM por módulo não é suportado.

Suporta memória DDR4 2400/2133, não ECC, sem memória intermédia

Capacidade máxima da memória do sistema: 8GB Slot de ex- pansão

• Decodicação de Aceleração de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit

• Decodicação de Aceleração de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit

• Três opções de saída de grácos: D-Sub, DVI-D e HDMI

• Suporta conguração com três monitores

• Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 60Hz

• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

• Suporta D-Sub com resolução máxima de até 2048x1536 @ 60Hz

• Suporta Auto sincronização labial, xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)61 J5005-ITX J4105-ITX Português

• Suporta HDCP com Portas DVI-D e HDMI

• Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI Áudio

Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)

Suporte áudio Blu-ray superior

Suporta Proteção de Sobretensão

Oferece Suporte à Proteção de Relâmpago/ESD

2 x Portas USB 2.0 (Suporta Proteção ESD)

2 x Portas USB 3.1 Gen1 (Suporta Proteção ESD)

1 x Intrusão do Chassi e Cabeçote de Autofalante

1 x Conector da ventoinha da CPU (3 pinos)

1 x Conector alimentação ATX 24 pinos

1 x Conector de áudio do painel frontal62 Português

2 x Plataformas USB 2.0 (Suporta 3 portas USB 2.0) (Suporta Proteção ESD)

1 x Plataforma USB 3.1 Gen1 (Suporta 2 portas USB 3.1 Gen1) (Suporta Proteção ESD)

• USB3_0_1 é compartilhado com USB_0_1. Funções da BIOS

ACPI 5.0 compatível com eventos de despertar

Tacômetro da Ventoinha da CPU/Gabinete

Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de multi velocidade da Ventoinha da CPU/Gabinete

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

• Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certicações

Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP)

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com63 J5005-ITX J4105-ITX Português Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS (CLRCMOS1) (ver p.1, N.º 6) Curto: Apagar CMOS Abrir: Padrão CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de conguração do sistema, tal como senha do sistema, data, hora e parâmetros de conguração do sistema. Há duas maneiras para você limpar e redenir os parâmetros do sistema para a conguração padrão. Por favor, desligue o computador e desconecte o cabo de alimentação, em seguida, você pode também causar curto nos pontos de solda no CLRCMOS1 usando material de metal, por exemplo, um clipe de papel por 3 segundos; ou você pode usar um jumper para causar curto no pino CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar o clipe de papel ou a tampa do jumper depois de apagar o CMOS. Jumper de 2 pinos *A tampa do jumper não é fornecida.64 Português

1.4 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 3) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. Intrusão do Chassi e Cabeçote de Autofalante (SPK_CI1 de 7 pinos) (ver p.1, N.º 5) Conecte a instrusão do chassi e autofalante do chassi a este cabeçote. PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quan- do o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. GND RESET

+5VSIGNALGNDDUMMYDUMMYSPEAKERDUMMY65 J5005-ITX J4105-ITX Português Conectores série ATA3 (SATA3_1: ver p.1, N.º 12) (SATA3_2: ver p.1, N.º 13) (SATA3_A1: ver p.1, N.º 15) (SATA3_A2: ver p.1, N.º 14) Estes quatro conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

• Para minimizar o tempo de inicialização, use portas Intel® SATA (SATA3_1~2) para os seus dispositivos inicializáveis. Plataformas USB 2.0 (USB_2 de 4 pinos) (ver p.1, N.º 11) (USB_0_1 de 9 pinos) (ver p.1, N.º 9) Há dois cabeçotes nesta placa- mãe. Plataforma USB 3.1 Gen1 (USB3_0_1 de 19 pinos) (ver p.1, N.º 10) Há um cabeçote nesta placa-mãe. Este suporte USB 3.1 Gen1 pode suportar duas portas. Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 16) Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

GND66 Português Conector do ventilador do chassi (CHA_FAN1 de 3 pinos) (ver p.1, N.º 7) Ligue o cabo do ventilador aos conectores do ventilador e corresponda o cabo preto com o pino de ligação à terra. Conector da Ventoinha da CPU (CPU_FAN1 de 3 pinos) (ver p.1, N.º 1) Ligue o cabo do ventilador da CPU aos conectores do venti- lador e corresponda o cabo preto com o pino de ligação à terra. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 4) Esta placa-mãe inclui um conec- tor de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 8) Este suporte COM1 recebe um módulo da porta serial.

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá- los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.
