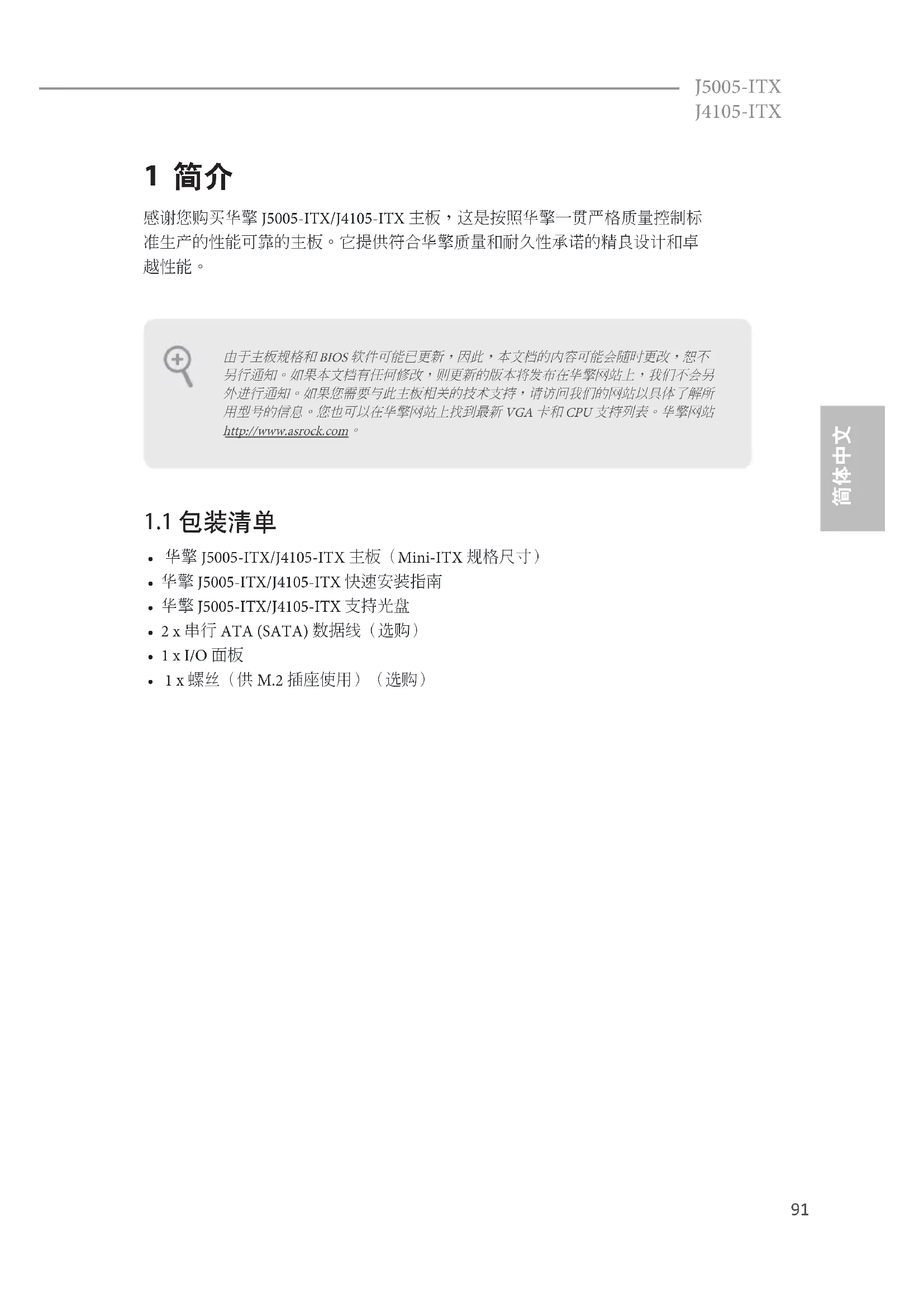

感谢您购买华擎 J5005-ITX/J4105-ITX 主板，这是按照华擎一贯严格质量控制标

准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓

• 华擎 J5005-ITX/J4105-ITX 主板（Mini-ITX 规格尺寸）

• 华擎 J5005-ITX/J4105-ITX 快速安装指南

• 华擎 J5005-ITX/J4105-ITX 支持光盘

• 2 x 串行 ATA (SATA) 数据线（选购）

• 1 x 螺丝（供 M.2 插座使用）（选购） 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站http://www.asrock.com。92

• Intel® 四核处理器 J4105 ( 最高 2.5 GHz) (J4105-ITX)

• 支持 DDR4 2400/2133 非 ECC，非缓冲内存

• 1 x M.2 Socket (Key E)，支持类型 2230 WiFi/BT 模块和 Intel® CNVi ( 集成 WiFi/BT)

• 集成 Intel® UHD Graphics 605: 内有 18 个 EU ( 最高 800MHz) (J5005-ITX)

• 集成 Intel® UHD Graphics 600: 内有 12 个 EU ( 最高 750MHz) (J4105-ITX)

• 3 个图形输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI，最大分辨率可达 4K x 2K (4096x2160) @ 60Hz

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 2048x1536

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、 xvYCC 和 HBR（高位速率音频）93 J5005-ITX J4105-ITX

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音

• 2 x USB 2.0 端口 ( 支持 ESD 保护 )

• 2 x USB 3.1 Gen1 端口 ( 支持 ESD 保护 )

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

• 2 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔

• 2 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061)，支持 NCQ、 AHCI 和热插拔

• 2 x USB 2.0 接脚（支持 3 个 USB 2.0 端口，支持 ESD 保护）

• 1 x USB 3.1 Gen1 接脚（支持 2 个 USB 3.1 Gen1 端口，支持 ESD 保护）

• AMI UEFI Legal BIOS，支持 GUI

• 电压监控： +12V、+5V、+3.3V、CPU Vcore

• 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解 详情 : http://www.asrock.com

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com95 J5005-ITX J4105-ITX

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项“Clear Status”（清除状态）调 整为清除前一个机箱侵入状态的记录。

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 (CLRCMOS1) （见第 1 页，第 6 个） 短接 : 清除 CMOS

CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信

息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数到默 认设置， 请关闭计算机，从电源上拔下电源线插头。然后可以使用金属材料

CLRCMOS1 上的焊点短接 3 秒；或使用跳线帽将 CLRCMOS1 上的针脚短接 3 秒。请记住在清除 CMOS 后取下回形针或跳线帽。 2 针跳线

(9 针 PANEL1) （见第 1 页， 第 3 个） 按照下面的针脚分配，将机箱 上的电源按钮、重置按钮和系 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针

(7 针 SPK_CI1) （见第 1 页，第 5 个） 请将机箱侵入和机箱扬声

PWRBTN（电源按钮）: 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET（重置按钮）: 连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置

PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/

S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电 源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保 连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 GND RESET

串行 ATA3 接口 (SATA3_1: 见第 1 页，第 12 个） (SATA3_2: 见第 1 页，第 13 个） (SATA3_A1: 见第 1 页，第 15 个） (SATA3_A2: 见第 1 页，第 14 个） 这四个 SATA3 接口支持最高

• 为最小化引导时间，请将 Intel® SATA 端口 (SATA3_1~2)

USB 2.0 接脚 (4 针 USB_2) （见第 1 页，第 11 个） (9 针 USB_0_1) （见第 1 页，第 9 个） 此主板上有 2 个接脚。 USB 3.1 Gen1 接脚 （19 针 US B3_0_1） （见第 1 页，第 10 个） 此主板上有一个接脚。此 USB

(9 针 HD_AUDIO1) （见第 1 页，第 16 个） 此接脚用于将音频设备连接到

(3 针 CHA_FAN1) （见第 1 页， 第 7 个） 请将风扇线连接到风扇接口 并使黑线匹配接地针脚。 CPU 风扇接口 (3 针 CPU_FAN1) （见第 1 页， 第 1 个） 请将 CPU 风扇线连接到该接 口并使黑线匹配接地针脚。 ATX 电源接口 (24 针 ATXPWR1) （见第 1 页，第 4 个） 此主板提供 24 针 ATX 电源接 口。要使用 20 针 ATX 电源， 请沿针脚 1 和针脚 13 插接

(9 针 COM1) （见第 1 页，第 8 个） 此 COM1 接脚支持串行端口

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照 我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡， 调整 “Recording Volume”（录音音量）。

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。100

感謝您購買華擎 J5005-ITX/J4105-ITX 主機板，本主機板經華擎嚴格品管製作，

是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 華擎對品質及耐用度的承諾。

• 華擎 J5005-ITX/J4105-ITX 主機板（Mini-ITX 尺寸）

• 華擎 J5005-ITX/J4105-ITX 快速安裝指南

• 華擎 J5005-ITX/J4105-ITX 支援光碟

• 1 x 螺絲（適用於 M.2 插座）（選用） 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com.101 J5005-ITX J4105-ITX

• Intel® 四核心 Pentium® Silver 處理器 J5005 ( 最高 2.8 GHz) ( 適用於 J5005-ITX)

• Intel® 四核心處理器 J4105 ( 最高 2.5 GHz) ( 適用於 J4105-ITX)

• 支援 DDR4 2400/2133 非 ECC 無緩衝記憶體

• 1 x M.2 插座 (Key E)，支援 Type 2230 WiFi/BT 模組及 Intel® CNVi ( 整合式 WiFi/BT)

• 整合式 Intel® UHD Graphics 605： 內建 18 個執行單元 ( 最高 800MHz) ( 適用於 J5005-ITX)

• 整合式 Intel® UHD Graphics 600： 內建 12 個執行單元 ( 最高 750MHz) ( 適用於 J4105-ITX)

• DX12、OGL ES3.1、OGL4.4、Vulkan

• 硬體加速解碼： HEVC (H.265) 8 位元、HEVC (H.265)10 位元、H.264 @ Lvl5.2 (AVC)、JPEG/MJPEG、VP8、VP9 8 位元、VP9 10 位元

• 三個圖形輸出選項： D-Sub、DVI-D 及 HDMI

• 支援最高可達 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 最高支援 2048x1536 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、xvYCC 及 HBR（高位元率音訊）102

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放

• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）

• 2 x USB 2.0 連接埠（支援靜電保護）

• 2 x USB 3.1 Gen1 連接埠（支援靜電保護）

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 後置喇叭／中置／低音／線路輸入／前置

• ASMedia ASM1061 的 2 組 SATA3 6.0 Gb/s 支援 NCQ、 AHCI 及熱插拔

• 1 x USB 3.1 Gen1 排針（支援 2 個 USB 3.1 Gen1 連接埠）（支

• USB3_0_1 與 USB_0_1 共用插槽。 BIOS 功能

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore

• 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎網 站： http://www.asrock.com

• 如需產品詳細資訊，請上我們的網站： http://www.asrock.com104

若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機殼

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有 跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRCMOS1) （請參閱第 1 頁，編號 6） 短路： 清除 CMOS

您可利用 CLRCMOS1 清除 CMOS 中的資料。CM

OS 中的資料包含系統設定資訊， 如系統密碼、日期、時間及系統設定參數。有兩種方式可清除系統參數並重設 為預設設定。請關閉電腦並拔除電源線，接著可使用金屬物體 ( 例如迴紋針 ) 使 CLRCMOS1 焊接點短路約 3 秒；或使用跳線帽讓 CLRCMOS1 針腳短路約 3 秒。請 牢記，務必在清除 CMOS 後取下迴紋針或跳線帽。 2-pin 跳線

(9-pin PANEL1) （請參閱第 1 頁， 編號 3） 請依照以下的針腳排列將機殼 上的電源按鈕、重設按鈕及系 統狀態指示燈連接至此排針。 在連接纜線之前請注意正負針

(7-pin SPK_CI1) （請參閱第 1 頁，編號 5） 機殼防護排針連接至此排

PWRBTN ( 電源按鈕 )： 連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。 RESET ( 重設按鈕 )： 接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動，按下重設按鈕

PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入

S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄

HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確 定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 GND RESET# PWRBTN

Serial ATA3 接頭 (SATA3_1: 請參閱第 1 頁，編號 12） (SATA3_2: 請參閱第 1 頁，編號 13） (SATA3_A1: 請參閱第 1 頁，編號 15） (SATA3_A2: 請參閱第 1 頁，編號 14） 這四組 SATA3 接頭皆支援內部 儲存裝置的 SATA 資料纜線， 最高可達 6.0 Gb/s 資料傳輸

• 若要達到最短的開機時 間，請將 Intel® SATA 連接埠 (SATA3_1~2) 作為開機裝置使

USB 2.0 排針 (4-pin USB_2) （請參閱第 1 頁，編號 11） (9-pin USB_0_1) （請參閱第 1 頁，編號 9） 本主機板上含有兩組排針。 USB 3.1 Gen1 排針 (19-pin USB3_0_1) （請參閱第 1 頁，編號 10） 此主機板上有一個排針。此 USB 3.1 Gen1 排針皆可支援兩

(9-pin HD_AUDIO1) （請參閱第 1 頁， 編號 16） 本排針適用於連接音訊裝置至

(3-pin CHA_FAN1) （請參閱第 1 頁， 編號 7） 請將風扇纜線連接至風扇接 頭，並比對黑線及接地針腳。 CPU 風扇接頭 (3-pin CPU_FAN1) （請參閱第 1 頁， 編號 1） 請將 CPU 風扇纜線連接至接 頭，並比對黑線及接地針腳。 ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 4） 本主機板配備一組 24-pin ATX 電源接頭。若要使用 20- pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。

(9-pin COM1) （請參閱第 1 頁，編號 8） 此 COM1 排針支援序列連接

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’ 97 音訊面板上

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音
