사용 설명서 J4105ITX ASROCK

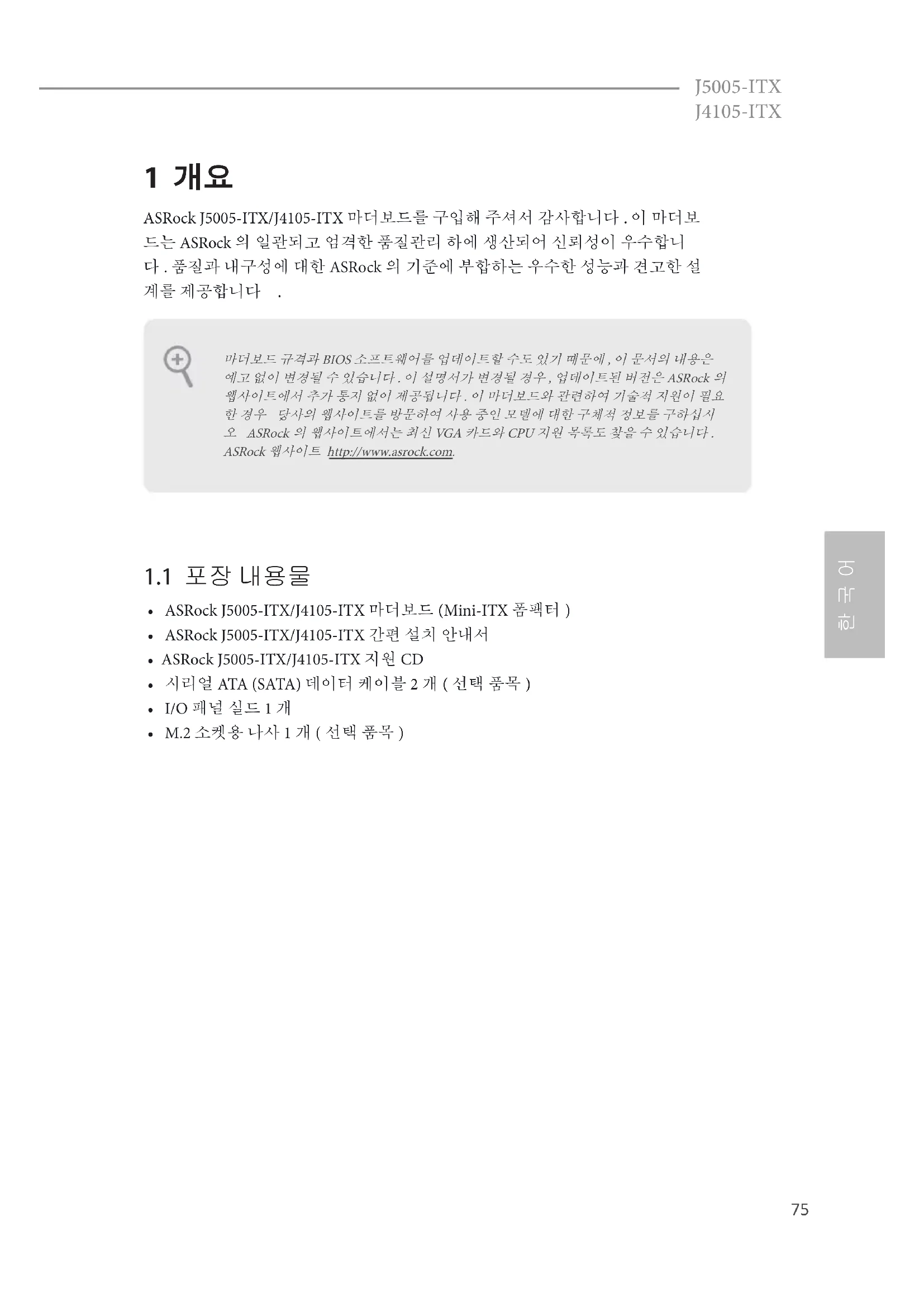

1 개요 ASRock J5005-ITX/J4105-ITX 마더보드를 구입해 주셔서 감사합니다 . 이 마더보 드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니 다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• M.2 소켓용 나사 1 개 ( 선택 품목 ) 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시 ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.76

• Intel® Quad-Core Pentium® Silver 프로세서 J5005( 최대 2.8 GHz) (J5005-ITX 용 )

• Intel® Quad-Core 프로세서 J4105( 최대 2.5 GHz) (J4105-ITX

• 모듈당 2GB DRAM 은 지원되지 않습니다 .

• DDR4 2400/2133 비 ECC, 비버퍼링 메모리 지원

• PCI Express 2.0 x1 슬롯 1 개

• M.2 소켓 (E 키 ) 1 개 , 타입 2230 WiFi/BT 모듈 및 Intel® CNVi( 통합형 WiFi/BT) 지원

• 통합형 Intel® UHD Graphics 605: 18 EUs 내부 ( 최대 800MHz) (J5005-ITX 용 )

• 통합형 Intel® UHD Graphics 600: 12 EUs 내부 ( 최대 750MHz) (J4105-ITX 용 )

• DX12, OGL ES3.1, OGL4.4, Vulkan

• HW 가속 디코드 : HEVC (H.265) 8 bit, HEVC (H.265)10 비 트 , H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 비트 , VP9 10 비트

• HW 가속 인코드 : HEVC (H.265) 8 bit, HEVC (H.265)10 비 트 , H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 비트

• 그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

• HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz)

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 2048x1536 @ 60Hz)

• Auto Lip Sync, xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )77 J5005-ITX J4105-ITX

• DVI-D 및 HDMI 포트를 이용한 HDCP 지원

• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

• 7.1 CH HD 오디오 콘텐츠 보호를 이용한 지원 (Realtek ALC892 오디오 코덱 )

• USB 2.0 포트 2 개 (ESD 보호 지원 )

• USB 3.1 Gen1 포트 2 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전 면 스피커 / 마이크

• SATA3 6.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 “핫 플러그”

• ASMedia ASM1061 에 의한 SATA3 6.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 핫 플러그 지원

• CPU 팬 커넥터 (3 핀 ) 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 3 개 지원 ) (ESD 보호 지원 )

• USB 3.1 Gen1 헤더 1 개 (USB 3.1 Gen1 포트 2 개 지원 ) (ESD

• USB3_0_1 는 USB_0_1 과 공유합니다 . BIOS 기능

• GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 5.0 준수 웨이크 업 이벤트

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• Microso® Windows® 10 64- 비트

• 업데이트된 Windows® 10 드라이브에 대한 자세한 내용은 다 음의 ASRock 웹사이트를 참조하십시오 . http://www.asrock. com

• ErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요)

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com79 J5005-ITX J4105-ITX

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “Clear Status( 상태 지 우기 )”를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십시오 .

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 6 번 항목 참

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . CMOS 에 저장된 데이터에는 시스템 암호 , 날짜 , 시간 및 시스템 설정 파라미터와 같 은 시스템 설정 정보가 포함됩니다 . 시스템 파라미터를 지우고 기본 설정으 로 초기화하는 방법에는 두 가지가 있습니다 . 컴퓨터를 끄고 전원 코드를 뽑 은 후 예를 들어 페이퍼 클립과 같은 금속 물질을 사용하여 CLRCMOS1 의 용 접부를 3 초 동안 단락시키거나 , 점퍼 캡을 사용하여 CLRCMOS1 의 핀을 3 초 동안 단락시키십시오 . CMOS 를 지운 후 반드시 페이퍼 클립 또는 점퍼 캡을

(9 핀 PANEL1) (1 페이지 , 3 번 항목 참조 ) 섀시의 전원 버튼 , 리셋 버 튼 , 시스템 상태 표시등을 아 래의 핀 할당에 따라 이 헤더 에 연결합니다 . 케이블을 연 결하기 전에 양극 핀과 음극

섀시 침입 및 스피커 헤더 (7 핀 SPK_CI1) (1 페이지 , 5 번 항목 참조 ) 섀시 침입 및 섀시 스피 커를 이 헤더에 연결하

PWRBTN( 전원 버튼 ): 섀시 전면 패널의 전원 버튼에 연결합니다 . 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋

섀시 전면 패널의 리셋 버튼에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행하 지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다 .

시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 버튼 , 리셋

전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니

시리얼 ATA3 커넥터 (SATA3_1: 1 페이지 , 12 번 항목 참조 ) (SATA3_2: 1 페이지 , 13 번 항목 참조 ) (SATA3_A1: 1 페이지 , 15 번 항목 참조 ) (SATA3_A2: 1 페이지 , 14 번 항목 참조 ) 이들 네 개의 SATA3 커넥터 는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블

• 부팅 시간을 최소화하 려면 , Intel® SATA 포트 (SATA3_1~2) 를 부팅용 장치

USB 2.0 헤더 (4 핀 USB_2) (1 페이지 , 11 번 항목 참

(9 핀 USB_0_1) (1 페이지 , 9 번 항목 참조 ) 이 마더보드에는 헤더 두 개

USB 3.1 Gen1 헤더 (19 핀 USB3_0_1) (1 페이지 , 10 번 항목

이 마더보드에는 하나의 헤 더가 있습니다 . 이 USB 3.1 Gen1 헤더는 포트 2 개를 지 원할 수 있습니다 . 전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 16 번 항목

이 헤더는 오디오 장치를 전 면 오디오 패널에 연결하는

(3 핀 CHA_FAN1) (1 페이지 , 7 번 항목 참조 ) 팬 케이블을 팬 커넥터에 연 결하고 검은색 와이어를 접 지핀에 연결하십시오 . CPU 팬 커넥터 (3 핀 CPU_FAN1) (1 페이지 , 1 번 항목 참조 ) CPU 팬 케이블을 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오 . ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 4 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있 습니다 . 20 핀 ATX 전원공급 장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .

(9 핀 COM1) (1 페이지 , 8 번 항목 참조 ) 이 COM1 헤더는 시리얼 포 트 모듈을 지원합니다 .

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는

HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널 용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re- cording Volume( 녹음 볼륨 )”을 조정합니다 .
