BEDIENUNGSANLEITUNG J4105ITX ASROCK

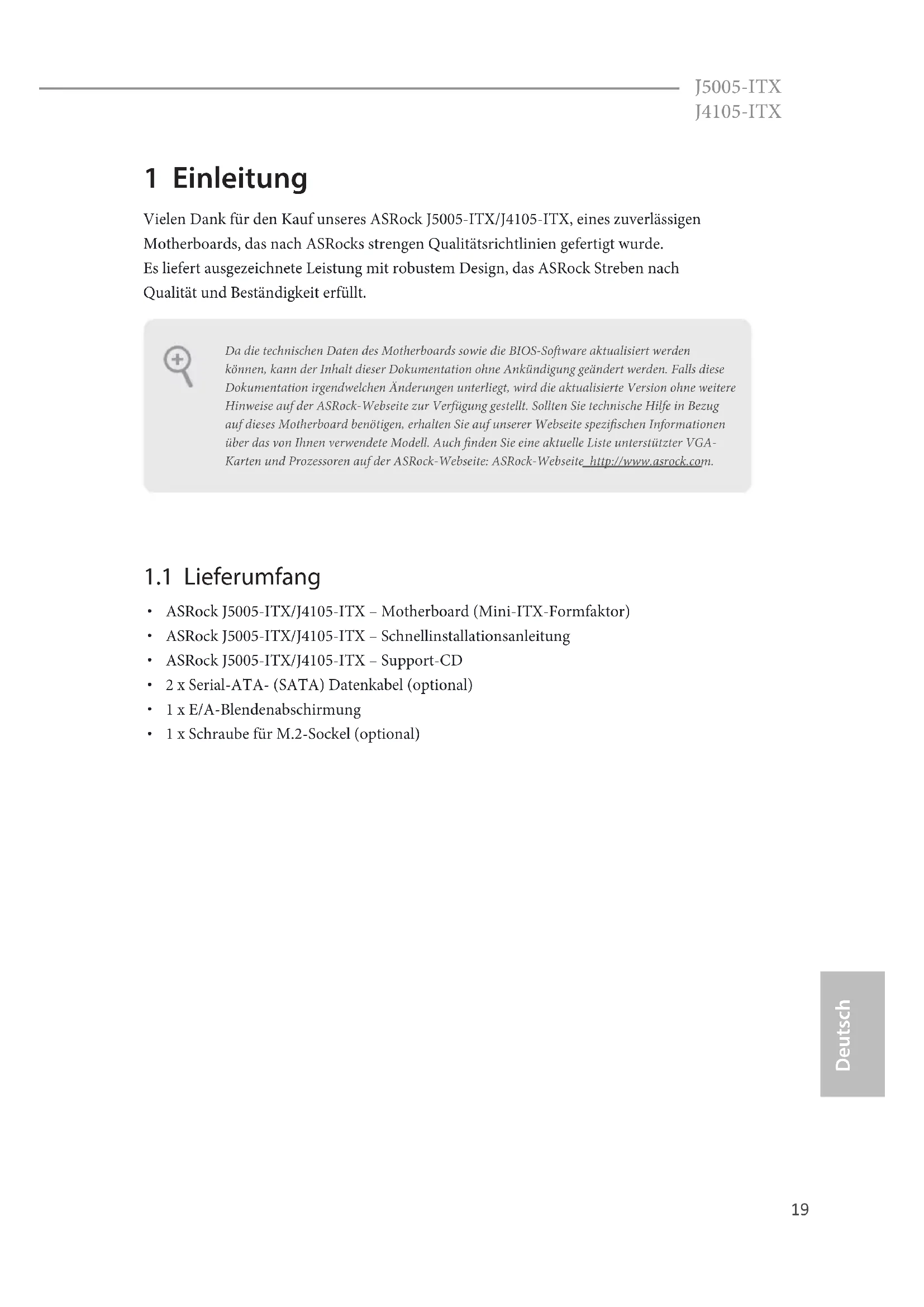

Step 4 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.19 J5005-ITX J4105-ITX Deutsch 1 Einleitung Vielen Dank für den Kauf unseres ASRock J5005-ITX/J4105-ITX, eines zuverlässigen Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

1 x E/A-Blendenabschirmung

1 x Schraube für M.2-Sockel (optional) Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.20 Deutsch

1.2 Technische Daten

Intel®-Quad-Core-Pentium®-Silver-Prozessor J5005 (bis 2,8 GHz) (bei J5005-ITX)

Intel®-Quad-Core-Prouessor J4105 (bis 2,5 GHz) (bei J4105- ITX) Speicher

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-SO-DIMM-Steckplätze

• 2 GB DRAM pro Modul werden nicht unterstützt.

Unterstützt ungepuerten DDR4-2400/2133-Non-ECC- Speicher

Systemspeicher, max. Kapazität: 8GB Erweiter- ungssteck- platz

1 x PCI-Express 2.0-x1-Steckplatz

1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT- Modul und Intel® CNVi (WLAN/BT integriert) Grakkarte

• Integrierte Intel® UHD Graphics 605: 18 EUs im Inneren (bis 800 MHz) (bei J5005-ITX)

• Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 750MHz) (bei J4105-ITX)

• DX12, OGL ES3.1, OGL4.4, Vulkan

• HW-Beschleunigungsdekodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. l5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit

• HW-Beschleunigungsenkodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. l5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bit

• Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

• Unterstützt drei Monitore

• Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 60Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt D-Sub mit maximaler Auösung von 2048 × 1536 bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI- Monitor erforderlich)21 J5005-ITX J4105-ITX Deutsch

• Unterstützt HDCP mit DVI-D- und HDMI-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audiocodec)

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblende, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

1 x Optischer SPDIF-Ausgang

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)

2 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon Speicher

2 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging

2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging Anschluss

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri- und Lautsprecher-Stileiste

1 x CPU-Lüeranschluss (3-polig)

1 x Gehäuselüeranschluss (3-polig)

1 x 24-poliger ATX-Netzanschluss

2 x USB 2.0-Stileisten (unterstützt 3 USB 2.0-Ports) (unter- stützt Schutz gegen elektrostatische Entladung)

1 x USB 3.1 Gen1-Stileiste (unterstützt zwei USB 3.1 Gen1- Ports) (unterstützt Schutz gegen elektrostatische Entladung)

• USB3_0_1 mit USB_0_1 geteilt. BIOS-Funk- tion

AMI-UEFI-Legal-BIOS mit Unterstützung grascher Benutzer- schnittstellen

Unterstützt „Plug-and-Play“

ACPI 5.0-konforme Aufweckereignisse

SMBIOS 3.0-Unterstützung Hard- wareüberwa- chung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssys- tem

• Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com Zertizierun- gen

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com23 J5005-ITX J4105-ITX Deutsch Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 6) Kurzgeschlossen: CMOS löschen Oen: Standard CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Es gibt zwei Möglichkeiten zur Löschung und Rücksetzung der Systemparameter auf die Standardeinrichtung. Bitte schalten Sie den Computer aus und ziehen Sie das Netzkabel, anschließend können Sie entweder die Lötpunkte an CLRCMOS1 mit einem Metallteil, wie einer Büroklammer, 3 Sekunden lang kurzschließen oder eine Jumper-Kappe zum 3-sekündigen Kurzschließen des Kontakts an CLRCMOS1 verwenden. Bitte denken Sie daran, die Büroklammer oder Jumper-Kappe nach der CMOS-Löschung zu entfernen. 2-poliger Jumper *Eine Jumper-Kappe wird nicht bereitgestellt.24 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 3) Verbinden Sie Ein-/ Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 5) Bitte verbinden Sie Gehäu- seeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre- cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Sti- leisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. GND RESET

+5VSIGNALGNDDUMMYDUMMYSPEAKERDUMMY25 J5005-ITX J4105-ITX Deutsch Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 12) (SATA3_2: siehe S. 1, Nr. 13) (SATA3_A1: siehe S. 1, Nr. 15) (SATA3_A2: siehe S. 1, Nr. 14) Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwi ndigkeit bis 6,0 Gb/s.

• Nutzen Sie zum Minimieren der Startzeit Intel® SATA- Ports (SATA3_1~2) für Ihre bootfähigen Geräte. USB 2.0-Stileisten (4-polig, USB_2) (siehe S. 1, Nr. 11) (9-polig, USB_0_1) (siehe S. 1, Nr. 9) Es gibt zwei Stileisten an diesem Motherboard. USB 3.1 Gen1-Stileiste (19-polig, USB3_0_1) (siehe S. 1, Nr. 10) Es gibt eine Stileiste an diesem Motherboard. Diese USB-3.1- Gen1-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 16) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

GND26 Deutsch Gehäuselüeranschluss (3-polig, CHA_FAN1) (siehe S. 1, Nr. 7) Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschluss (3-polig, CPU_FAN1) (siehe S. 1, Nr. 1) Bitte verbinden Sie das CPU-Lüerkabel mit dem Anschluss; der schwarze Draht gehört zum Erdungskontakt. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 4) Dieses Motherboard bietet einen 24-poligen ATX-Netzan- schluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 8) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiosti-

leiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Reg- ister in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
