MANUAL DE USUARIO J4105ITX ASROCK

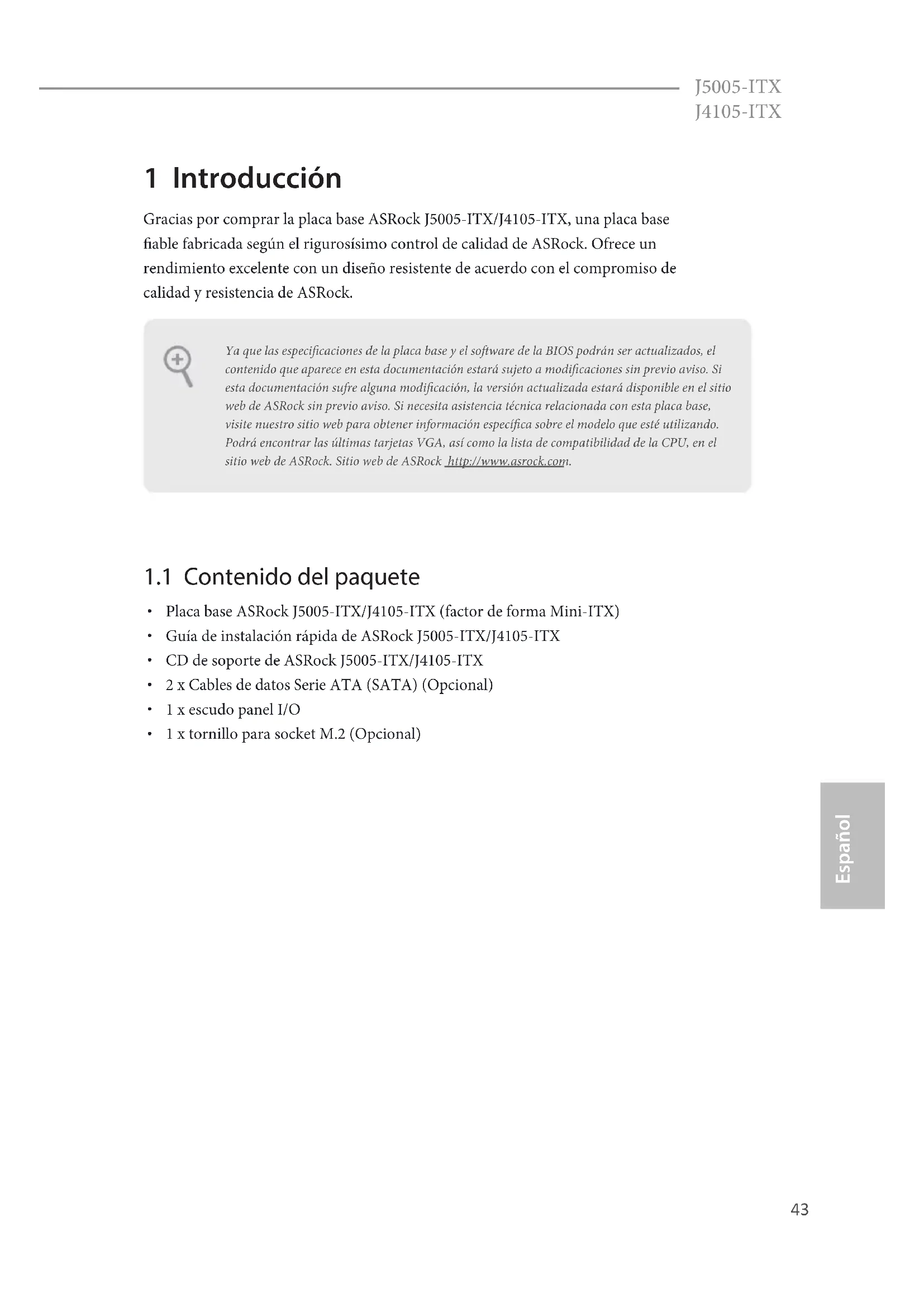

AN_VOLTAGE43 J5005-ITX J4105-ITX Español 1 Introducción Gracias por comprar la placa base ASRock J5005-ITX/J4105-ITX, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

Guía de instalación rápida de ASRock J5005-ITX/J4105-ITX

2 x Cables de datos Serie ATA (SATA) (Opcional)

1 x escudo panel I/O

1 x tornillo para socket M.2 (Opcional) Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.44 Español

Diseño de condensador sólido CPU

Procesador de cuatro núcleos Intel® Pentium® Silver J5005 (hasta 2,8 GHz) (para J5005-ITX)

Procesador de cuatro núcleos Intel® J4105 (hasta 2,5 GHz) (para J4105-ITX) Memoria

Tecnología de memoria DDR4 de doble canal

• 2GB DRAM por módulo no es compatible.

Capacidad máxima de memoria del sistema: 8GB Ranura de expansión

1 x M.2 Socket (Tecla E), es compatible con los módulos WiFi/ BT tipo 2230 e Intel® CNVi (WiFi/BT integrado) Grácos

• Tres opciones de salida de grácos: D-Sub, DVI-D y HDMI

• Compatible con tres monitores

• Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 60Hz

• Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

• Admite D-Sub con una resolución máxima de 2048x1536 @ 60

• Admite sincronización automática entre audio y vídeo, xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)45 J5005-ITX J4105-ITX Español

• Compatible con función HDCP con puertos DVI-D y HDMI

• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI Audio

7.1 Audio CH HD con Protección de contenido (Realtek

Admite protección contra sobretensiones

Admite la función Reactivación de LAN

Admite protección contra rayos y descargas electrostáticas (ESD)

Admite PXE E/S en panel posterior

1 x puerto de ratón PS/2

1 x puerto de teclado PS/2

1 puerto de salida SPDIF óptica

2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)

2 x Puertos USB 3.1 Gen1 (admite protección contra descargas electrostáticas)

Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono Almacenami- ento

2 conectores SATA3 de 6,0 Gb/s, compatibles con las funciones NCQ, AHCI y Conexión en caliente

2 x Conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibilidad con las funciones NCQ, AHCI y "Conexión en caliente" Conector

1 x Base de conexiones de puerto COM

1 x cabezal de intrusión de chasis y de altavoces

1 x Conector para ventilador de la CPU (3 contactos)

1 x Conector para ventilador del chasis (3 contactos)

1 x conector de alimentación ATX de 24 contactos

1 x Conector de audio en el panel frontal46 Español

2 x Bases de conexiones USB 2.0 (admite 3 puertos USB 2.0). Admite protección contra descargas electrostáticas.

1 x base de conexiones USB 3.1 Gen1 (admite 2 puertos USB 3.1 Gen1). Admite protección contra descargas electrostáticas.

• El puerto USB3_0_1 se comparte con USB_0_1. Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuar-

Eventos de reactivación compatibles con ACPI 5.0

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de la CPU/Chasis

CPU/Chasis Ventilador silencioso (Ajuste automático de vel- ocidad del ventilador del chasis por temperatura de la CPU)

Control multivelocidad del ventilador de la CPU/Chasis

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www. asrock.com Certica- ciones

Preparado para ErP/EuP (se necesita una fuente de alimentac- ión preparada para ErP/EuP)

• Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com47 J5005-ITX J4105-ITX Español Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRCMOS1) (consulte la pág.1, Nº 6) Corto: Borrado de CMOS Abierto: Predeterminado CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Hay dos formas de borrar y restablecer los parámetros del sistema a la conguración predeterminada. Apague el PC y desenchufe el cable de alimentación, luego puede producir un cortocircuito en los puntos de soldadura en CLRCMOS1 utilizando material metálico, por ejemplo, un clip para papel durante 3 segundos; o puede usar una tapa como puente para crear un cortocircuito en el pin en CLRCMOS1 durante 3 segundos. Recuerde quitar el clip para papel o la tapa puente después de borrar el CMOS. Puente de 2 contactos

• La tapa para usar como puente no se proporciona.48 Español

1.4 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág.1, Nº3) Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables. Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág.1, Nº 5) Conecte la intrusión de chasis y el altavoz del chasis a este cabezal. PWRBTN (botón de alimentación): Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el botón de alimentación. RESET (botón de restablecimiento): Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restableci- miento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módu- lo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. GND RESET

+5VSIGNALGNDDUMMYDUMMYSPEAKERDUMMY49 J5005-ITX J4105-ITX Español Conectores Serie ATA3 (SATA3_1: consulte la pág.1, Nº 12) (SATA3_2: consulte la pág.1, Nº 13) (SATA3_A1: consulte la pág.1, Nº 15) (SATA3_A2: consulte la pág.1, Nº 14) Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

• Para reducir el tiempo de arranque, utilice puertos SATA Intel® (SATA3_1 a 2) con sus dispositivos de arranque. Cabezales USB 2.0 (USB_2 de 4 contactos) (consulte la pág.1, Nº 11) (USB_0_1 de 9 contactos) (consulte la pág.1, Nº 9) Hay dos bases de conexiones en esta placa base. Cabezal USB 3.1 Gen1 (USB3_0_1 de 19 contactos) (consulte la pág.1, Nº 10) Esta placa base tiene otra base de conexiones. Esta base de conexiones USB 3.1 Gen1 admite dos puertos. Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág.1, Nº 16) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

GND50 Español Conector del ventilador del chasis (CHA_FAN1 de 3 contactos) (consulte la pág.1, Nº 7) Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. Conector del ventilador de la CPU (CPU_FAN1 de 3 contactos) (consulte la pág.1, Nº 1) Conecte el cable del ventilador de la CPU al conector y haga coincidir el cable negro con el pin de tierra. Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág.1, Nº 4) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13. Cabezal de puerto serie (COM1 de 9 contactos) (consulte la pág.1, Nº 8) Este cabezal COM1 admite un módulo de puerto serie.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo

los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
