РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ J4105ITX ASROCK

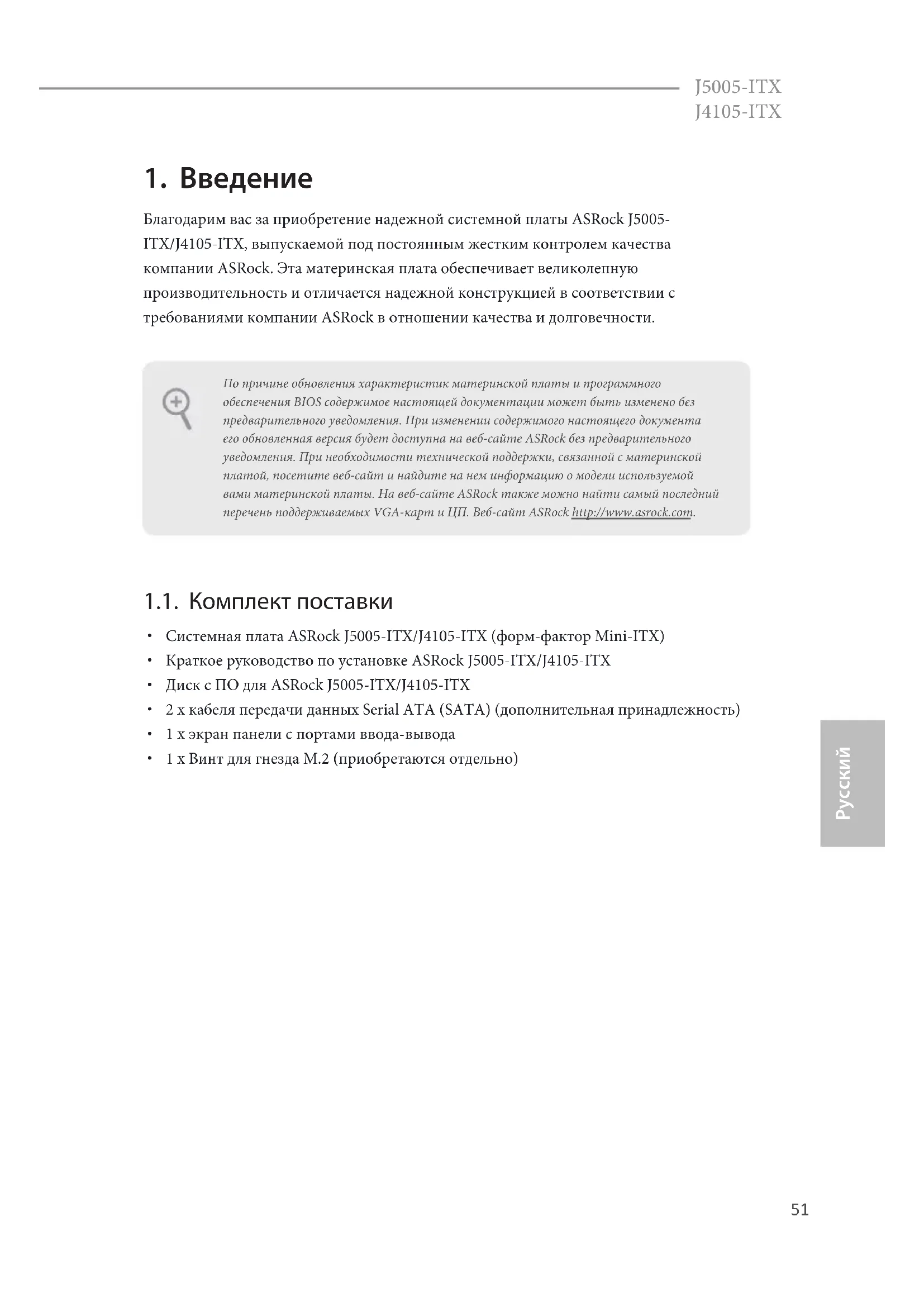

Благодарим вас за приобретение надежной системной платы ASRock J5005- ITX/J4105-ITX, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности. 1.1. Комплект поставки

Краткое руководство по установке ASRock J5005-ITX/J4105-ITX

2 x кабеля передачи данных Serial ATA (SATA) (дополнительная принадлежность)

1 x экран панели с портами ввода-вывода

1 x Винт для гнезда M.2 (приобретаются отдельно) По причине обновления характеристик материнской платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.52

1.2 Технические характеристики

Схема на основе твердотельных конденсаторов

Четырехъядерный процессор Intel® Pentium® Silver J5005 (до 2,8ГГц) (для J5005-ITX)

Четырехъядерный процессор Intel® J4105 (до 2,5ГГц) (для J4105-ITX)

Двухканальная память DDR4

• Не поддерживаются модули DRAM объемом 2ГБ.

Поддерживаются модули небуферизованной памяти DDR4 2400/2133 без ECC.

Максимальный объем ОЗУ: 8ГБ

1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230 и Intel® CNVi (встроенные WiFi/BT) Графическая

• Встроенный видеоадаптер Intel® UHD Graphics 605: 18встроенных исполнительных устройств (до 800МГц) (до J5005-ITX)

• Встроенный видеоадаптер Intel® UHD Graphics 600: 12встроенных исполнительных устройств (до 750МГц) (для J4105-ITX)

• DX12, OGL ES3.1, OGL4.4, Vulkan

• Аппаратное ускорение декодирования: HEVC (H.265) 8бит, HEVC (H.265) 10бит, H.264 при ур.5.2 (AVC), JPEG/MJPEG, VP8, VP9 8бит, VP9 10бит

• Аппаратное ускорение кодирования: HEVC (H.265) 8бит, HEVC (H.265) 10бит, H.264 при ур.5.2 (AVC), JPEG/MJPEG, VP8, VP9 8бит

• Три видеовыхода: D-Sub, DVI-D и HDMI

• Поддержка работы с тремя мониторами

• Поддержка HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 60 Гц

• На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60Гц

• На выходе D-Sub поддерживается максимальное разрешение до 2048x1536 при частоте обновления 60 Гц

• Поддерживаются Auto Lip Sync, xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)53 J5005-ITX J4105-ITX

• Поддержка функции защиты HDCP через порты DVI-D и HDMI

• Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)

Поддержка Premium Blu-ray Audio

Защита от перепадов напряжения в электрической сети

Конденсаторы для аудиосистем ELNA LAN

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Порты ввода-

1 x порт PS/2 для мыши

1 x PS/2 для клавиатуры

1 x оптический выход SPDIF

2 x портов USB 2.0 (с защитой от электростатических

2 x портов USB 3.1 Gen1 (с защитой от электростатических разрядов)

1 x порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон Запоминающие

2 x порта SATA3 6,0 Гбит/с, поддерживаются NCQ, AHCI и «горячая» замена

2 x порта SATA3 6,0Гбит/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены

1 x колодка СОМ-порта

1 x колодка с разъемами датчика вскрытия корпуса и

1 x разъем для вентилятора охлаждения ЦП (3-контактный)

1 x разъем для корпусного вентилятора (3-контактный)

1 x разъем питания АТХ, 24-контактный

1 x аудиоразъем на передней панели54

2 x колодки USB 2.0 (3 порта USB 2.0) (с защитой от электростатических разрядов)

1 x колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)

• USB3_0_1 используется совместно с USB_0_1.

AMI UEFI Legal BIOS с поддержкой графического

Поддержка технологии «Plug and Play»

Поддержка функций пробуждения по стандарту ACPI 5.0

Поддержка функции JumperFree

Поддерживается SMBIOS 3.0.

Датчик температуры процессора/корпуса

Тахометр вентилятора охлаждения процессора / корпуса

Бесшумный вентилятор охлаждения процессора/корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

Управление скоростью вращения вентилятора охлаждения процессора/корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП Операционные

• Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com55 J5005-ITX J4105-ITX

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRCMOS1) (см. стр. 1, № 6) Замкнута: Сброс настроек CMOS Разомкнута: По умолчанию CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Предусмотрено два способа сброса и восстановления стандартных параметров системы. Выключите компьютер и отсоедините штепсельную вилку от электрической розетки, а затем с помощью металлического предмета, например канцелярской скрепки, на 3секунды замкните точки пайки контактов CLRCMOS1; либо на 3секунды замкните контакты CLRCMOS1 с помощью колпачковой перемычки. После сброса настроек CMOS не забудьте отсоединить канцелярскую скрепку или колпачковую перемычку. 2-контактная перемычка

• Колпачковая перемычка не входит в комплект.56

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (см. стр.1, № 3) Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. Колодка с разъемами датчика вскрытия корпуса

(7 контактный, SPK_CI1) (см. стр. 1, № 5) Предназначена для подключения датчика вскрытия корпуса и корпусного динамика. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания. RESET (кнопка сброса): Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам. Расположенные на материнской плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. GND RESET# PWRBTN

Разъемы Serial ATA3 (SATA3_1: см. стр.1, № 12) (SATA3_2: см. стр.1, № 13) (SATA3_A1: см. стр.1, № 15) (SATA3_A2: см. стр.1, № 14) Эти четыре разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0

• С целью сокращения времени загрузки используйте порты Intel® SATA (SATA3_1–2) для самозагружаемых устройств. Колодки USB 2.0 (4 контакта, USB_2) (см. стр. 1, № 11) (9 контактов, USB_0_1) (см. стр. 1, № 9) На материнской плате имеется две колодки. Колодки USB 3.1 Gen1 (19 контактов, USB3_0_1) (см. стр. 1, № 10) На материнской плате имеется одна колодка. Эта колодка USB

3.1 Gen1 поддерживает два

Аудиоколодка передней

(9 контактов, HD_AUDIO1) (см. стр. 1, № 16) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

(3 контакта, CHA_FAN1) (см. стр.1, № 7) Предназначен для подключения кабеля разъема вентилятора и подключения черного провода к заземлению. Разъем вентилятора охлаждения процессора (3 контакта, CPU_FAN1) (см. стр.1, № 1) Предназначен для подключения кабеля разъема вентилятора ЦП; черный провод должен быть подключен к заземлению. Разъем питания АТХ (24 контакта, ATXPWR1) (см. стр. 1, № 4) Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.

последовательного порта (9 контактная, COM1) (см. стр. 1, № 8) Колодка COM1 поддерживает подключение модуля последовательного порта.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели,

как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
