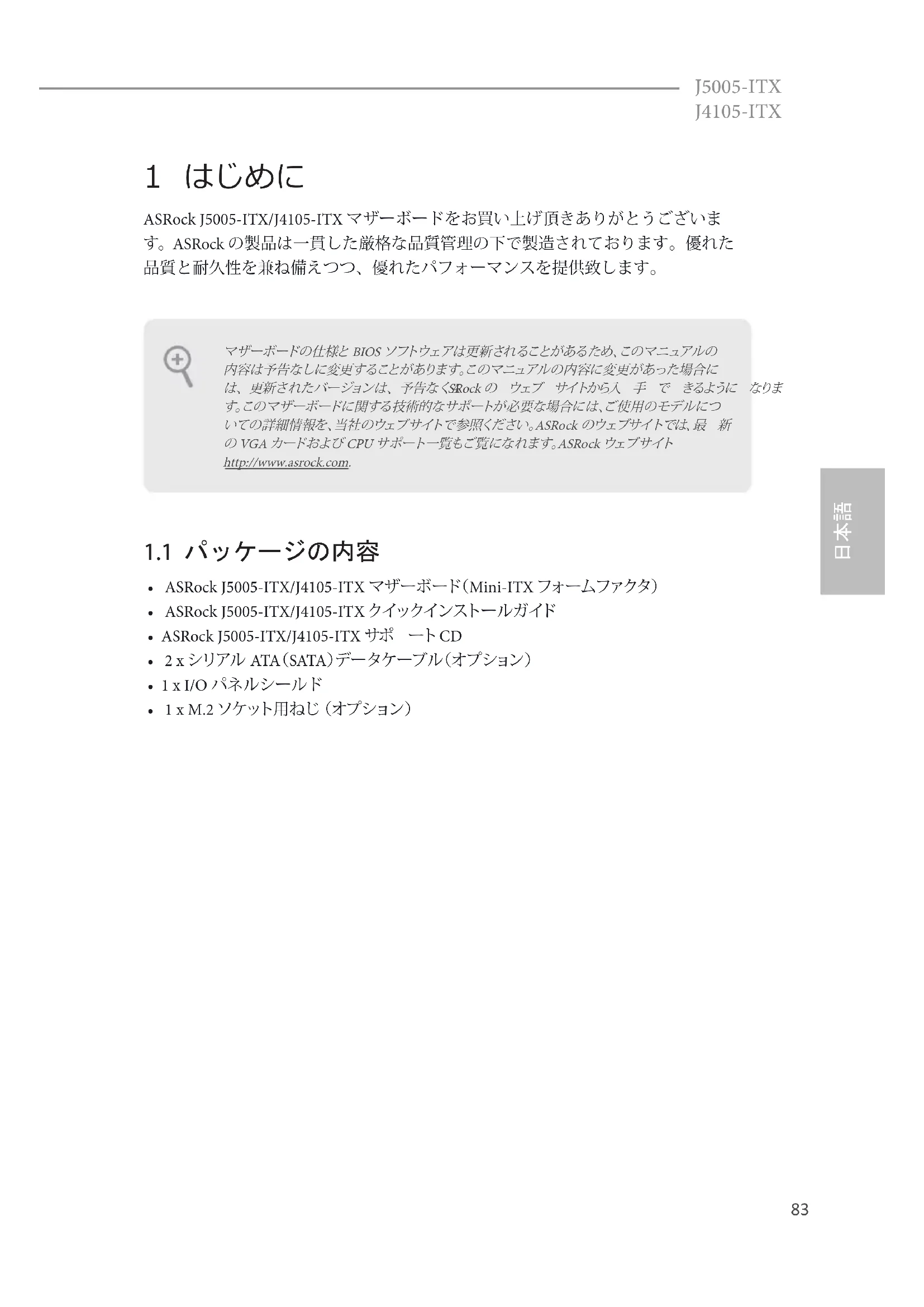

1 はじめに ASRock J5005-ITX/J4105-ITX マザーボードをお買い上げ頂きありがとうございま す。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた 品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

• ASRock J5005-ITX/J4105-ITX マ ザ ー ボ ー ド（ Mini-ITX フォー ム ファクタ ）

• ASRock J5005-ITX/J4105-ITX クイックインストー ルガ イド

• ASRock J5005-ITX/J4105-ITX サポ ート CD

• 2 x シリアル ATA（SATA）データケーブル（オプション）

• 1 x M.2 ソケット用ねじ （ オプ ション ） マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの 内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合に は、更新されたバージョンは、予告なくASRock の ウェブ サイトから入 手 で きるように なりま す。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルにつ いての詳細情報を、当社のウェブサイトで参照ください。ASRock の ウェブサイトでは、最 新の VG A カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブ サ イト http://www.asrock.com.84

• Intel® Quad-Core Pentium® Silver プロセッサー J5005 （最大

2.8 GHz）（J5005-ITX 向け）

• Intel® Quad-Core プロセッサー J4105 （最大 2.5 GHz）

• デュアルチャンネル DDR4 メモリ機能

• 2 x DDR4 SO-DIMM ス ロット

• モジュー ル 毎 に 2GB DRAM には対応しません。

• DDR4 2400/2133 ノン ECC、アン バッファードメモリに対 応

• 1 x PCI Express 2.0 x1 ス ロット

• 1 x M.2 ソ ケット (Key E)、タ イ プ 2230 WiFi/BT モジュー ルと Intel® CNVi（統合 WiFi/BT）に 対 応

• 統合 Intel® UHD グ ラフィックス 605: 内側に 18 の EU（最大 800MHz）（J5005- ITX 向け）

• 統合 Intel® UHD グ ラフィックス 600: 内側に 12 の EU（最大 750MHz）（J4105-ITX 向け）

• DX12、OGL ES3.1、OGL4.4、Vulkan

• HW アクセラレーションデコード : HEVC (H.265) 8 ビッ ト、HEVC (H.265)10 ビット 、H.264 @ Lvl5.2 (AVC) 、JPEG/

MJPEG、VP8、VP9 8 ビット 、VP9 10 ビット

• HW アクセラレーションエンコード : HEVC (H.265) 8 ビッ ト、HEVC (H.265)10 ビット 、H.264 @ Lvl5.2 (AVC)、JPEG/

• 3 つ のグ ラフィックス 出 力オプ ション : D-Sub、DVI-D、HDMI

• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz

• DVI-D に対応、最大解像度 1920x1200 @60Hz

• D-Sub をサポート。最大解像度 2048x1536 @60Hz

• HDMI ポ ートで オ ートリップシンク、xvYCC、お よ び 、HBR（高 ビットレ ートオー ディオ）に対 応（ HDMI 対応モニターが必 要です）85 J5005-ITX J4105-ITX

• DVI-D ポ ートと HDMI ポ ートで HDCP に対応

• DVI-D ポ ートと HDMI ポ ートで Full HD 1080p Blu-ray (BD)

• 7.1 CH HDオーディオ、コンテンツプロテクション付き（Realtek ALC892 オー ディオコー デック）

• プレミアム・ブルーレイ・オーディオ・サポート

• ELNA 製オーディオコンデンサ LAN

• PCIE x1 ギ ガ ビット LAN 10/100/1000 Mb/ 秒

• Wake-On-LAN（ウェイク オン ラ ン ）に 対 応

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート リアパ ネル I/O

• 1 x PS/2 キ ー ボ ードポ ート

• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）

• 2 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対応）

• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LEDと SPEED LED）

• HD オー ディオジャック : リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク

• 2 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、お よ び 、ホ ッ ト プ ラ

• 2 x ASMedia ASM1061 の SATA3 6.0 Gb/s コネクタ、NCQ、 AHCI、および、ホットプラグ機能に対応

• 1 x シャーシイントル ージョンとスピーカーヘッダー

• 1 x CPU ファンコ ネクタ（ 3 ピン）

• 1 x シャーシファンコネクタ（3 ピン）

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 前 面 パ ネ ル オ ー ディオコ ネクタ86

• 2 x USB 2.0 ヘ ッ ダ ー（ 3 つの USB 2.0 ポートに対応）（静電気 放 電（ ESD）保護に対応）

• 1 x USB 3.1 Gen1 ヘ ッ ダ ー（ 2 つの USB 3.1 Gen1 ポ ートに 対 応 ） （静電気放電（ESD）保護に対応）

• USB3_0_1 は USB_0_1 と共有します。 BIOS 機能

• AMI UEFI Legal BIOS、GUI サポート付き

• ACPI 5.0 準 拠 ウェイクアップ イベ ント

• CPU/ シャーシクワイエットファン（CPU 温 度に従ってシャー シファン速度を自動調整）

• 更新された Windows® 10 ドライバについては、ASRock のウェ ブサイトで詳細をご確認ください : http://www.asrock.com

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

• 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com87 J5005-ITX J4105-ITX

CMOS をクリアすると、ケースの開閉が検知されることがあります。 以 前のシャーシイントル ー ジョンステータス記録を消去するには、B IOS オ プ シ ョ ン か ら「 Clear Status（ステータスの消去）」

このイラストは、ジャンパーの設定 方法を示しています。ジャンパーキャップ がピン に被さって いると、ジャン パ ー は「ショート」です。ジャン パ ー キャップ がピン に 被さっ ていない場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 6 参照） シ ョ ー ト： CMOS のクリア オープン : デフォルト CLRCMOS1 は、CM OS のデータをクリアすることができます。CMOS のデータ には、システムパスワード、日付、時間、システム設定パラメーターなどのシス テム設定情報が含まれます。2 つの方法で、システムパラメータをクリアしてデ フォルトのセットアップに戻すことができます。コンピュータをオフにして、電源 コードを抜いてください。次に、ペーパークリップなどの金属製の物を使用して、 CLRCMOS1 上のソルダポイントを 3 秒間 短絡させます。または、ジャンパーキャッ プを 使 用して CLRCMOS1 上のピンを 3 秒 間短絡させることもできます。CMOS をクリアした後で、ペーパークリップまたはジャンパーキャップを取り外してくだ

• ジャンパーキャップは含まれていません。88

システムパネル ヘッダー （9 ピン PANEL1） （p.1、No. 3 参照） 電 源ボタンを接続し、ボタンを リセットし、下記のピン割り当 てに従って、シャーシのシステ ムステータス表示ランプをこの ヘッダーにセットします。ケーブ ルを接続するときには、ピンの ＋と−に気をつけてください。 シャーシイントル ージョン

（7 ピン S PK_CI1） （p.1、No. 5 参照） シャーシイントル ージョン とシャーシスピーカーをこ のヘッダーに接続してくだ

PWRBTN（電源ボタン）： シャーシ前面パネルの電源ボタンに接続してください。電 源 ボタンを 使 用して、システムを オフにする方法を設定できます。 RESET（

シャーシ前 面パネルのリセットボタンに接続してください。コンピューターがフリーズしたり、 通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動

PLED（シ ステム電源 LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働 中は、LEDが点灯

します。システムが S1/S3スリープ状態の場合には、LEDは点滅を続けます。

システムが S4 ス リープ状態または電源オフ（S5）のときには、LED はオフです。 HDLED（ ハードドライブアクティビティ LED）： シャーシ前面パネルのハードドライブアクティビティLED に 接 続 してくだ さ い 。ハ ードドラ イブのデータを読み取りまたは書き込み中に、LED は オン に なりま す。 前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、 主に電 源 ボタン、リセットボタン、電 源 LED、 ハ ードドライブアクティビティ LED、スピーカー などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合 には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。 オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタには ジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップ を被せると、マザーボードに物理損傷が起こることがあります。 GND RESET

シリアル ATA3 コ ネクタ (SATA3_1: p.1、No. 12 参照） (SATA3_2: p.1、No. 13 参照） (SATA3_A1: p.1、No. 15 参照） (SATA3_A2: p.1、No. 14 参照） これら 4 つの SATA3 コネクター は 、最 高 6.0 Gb/ 秒のデータ転 送速度で内部ストレージデバ イス用の SATA データケーブル

• 起動時間を最小限に抑え るために、Intel® SATA ポ ート (SATA3_1~2) をブータブルデ バイス用に使用します。 USB 2.0 ヘ

（4 ピン USB_2） （p.1、No. 11 参照） （9 ピン USB_0_1） （p.1、No. 9 参照） このマザーボードには 2 つの ヘッダーが装備されています。 USB 3.1 Gen1 ヘ

（19 ピン USB3_0_1） （p.1、No. 10 参照） このマザーボードには 1 つの ヘッダーが装備されています。 この USB 3.1 Gen1 ヘッダーは、 2 つ の ポ ートを サ ポ ートできま

（9 ピン HD_A UDIO1） （p.1、No. 16 参照） このヘッダーは、フロントオー ディオ パ ネ ル にオーディオデ バ イスを接続するためのもので

シャーシファンコネクター （3 ピン CHA_FAN1） （p.1、No. 7 参照） ファン ケーブル はファンコネ クターに接続し、黒線とアー スピンを合わせてください。 CPU フ

（3 ピン CPU_FAN1） （p.1、No. 1 参照） CPU ファンケーブルをコネ クタに接続して、黒色のワイ ヤーを接地ピンに合わせてく

ATX 電源コネクタ （24 ピン ATXPWR1） （p.1、No. 4 参照） このマザーボードは 24 ピン ATX 電源コネクタが装備さ れています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 に合わせて接続してく

シリアルポートヘッダー （9 ピン C OM1） （p.1、No. 8 参照） この COM1 ヘッダー はシリア ルポートモジュールをサポー

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機 能するためには、シャーシのパネルワイヤーが H DA をサポートしていることが必要で す。お 使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュア ルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ ヘッダーに取り付けてください。 A. Mic_IN (MIC) を MI C2_L に接続します。 B. Audio_R (RIN) を O UT2_R に、Audio_L (LIN) を OUT2_L に接続します。 C. ア ース (GND) をアース (GND) に接続します。

UT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオパネル

ではこれらを接続する必要はありません。 E. フ ロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録 音音量」を調整してください。
