KULLANIM KILAVUZU DW292 DEWALT

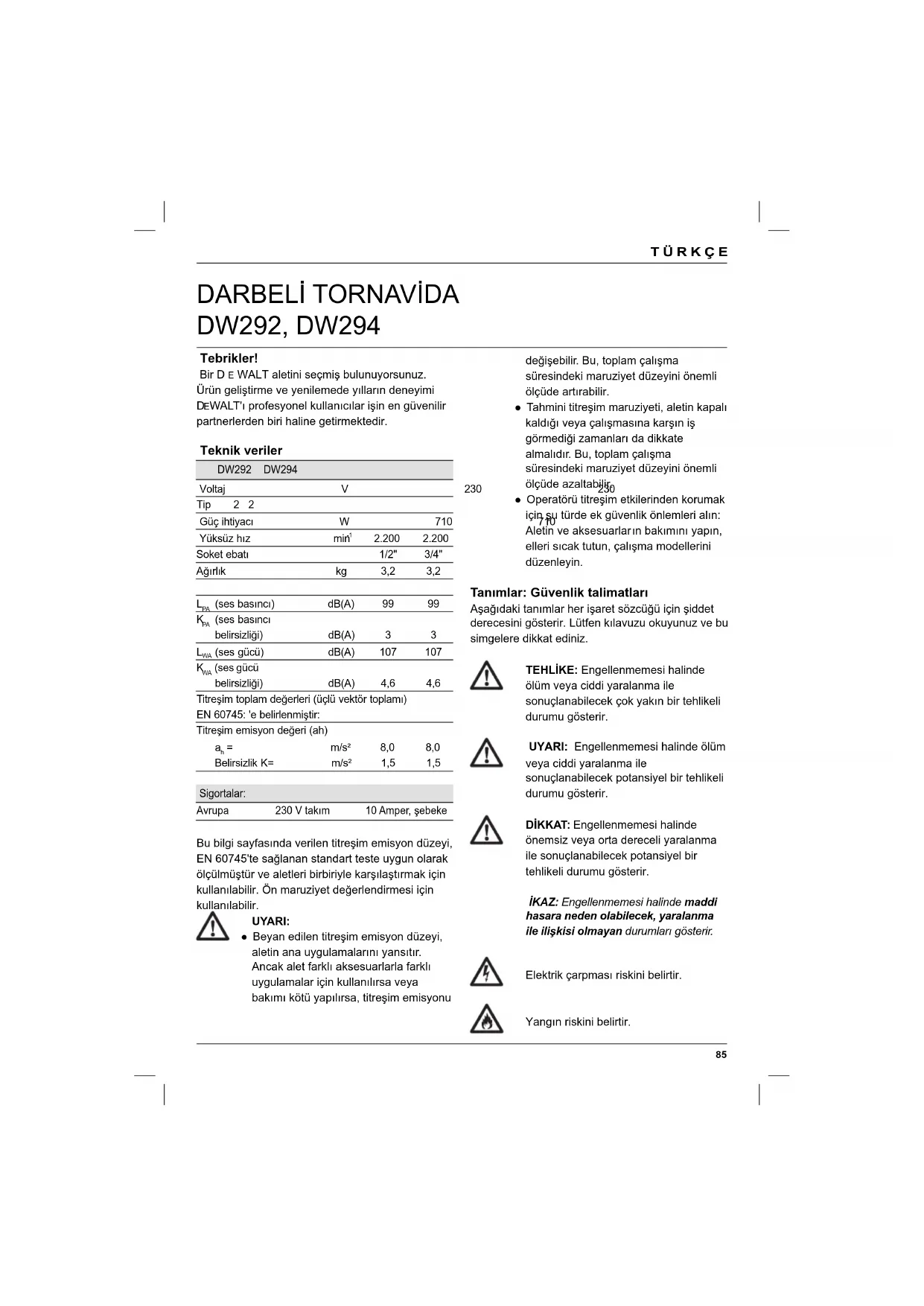

Tebrikler! Bir D E WALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi

E WALT'ı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir. Teknik veriler DW292 DW294 Voltaj V 230 230 Tip 2 2 Güç ihtiyacı W 710 710 Yüksüz hız min

Soket ebatı 1/2" 3/4" Ağırlık kg 3,2 3,2

(ses basıncı) dB(A) 99 99

(ses basıncı belirsizliği) dB(A) 3 3

(ses gücü) dB(A) 107 107

(ses gücü belirsizliği) dB(A) 4,6 4,6 Titreşim toplam değerleri (üçlü vektör toplamı) EN 60745: 'e belirlenmiştir: Titreşim emisyon değeri (ah)

= m/s² 8,0 8,0 Belirsizlik K= m/s² 1,5 1,5 Sigortalar: Avrupa 230 V takım 10 Amper, şebeke Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 60745'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

UYARI: ● Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. ● Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. ● Operatörü titreşim etkilerinden korumak için şu türde ek güvenlik önlemleri alın: Aletin ve aksesuarlar ın bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin. Tanımlar: Güvenlik talimatları Aşağıdaki tanımlar her işaret sözcüğü için şiddet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik çarpması riskini belirtir. Yangın riskini belirtir.

AT - Uygunluk beyanı

DW292, DW294 DEWALT, “teknik veriler” bölümünde açıklanan bu ürünlerin: 2006/42/EC, EN 60745-1 ve EN 60745-2-2 normlarına uygun olarak tasarlandığını beyan eder. Bu ürünler ayrıca 2004/108/EC Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten D EWALT ile irtibata geçin veya kılavuzun arkasına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı D EWALT adına vermiştir.

Horst Großmann Baskan Yardımcısı, Mühendislik ve Ürün Geliştirme

Güvenlik talimatları

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Genel Elektrikli Alet Güvenlik Uyarıları

UYARI: Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarı ve talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanmaya yol açabilir. Tüm uyarı ve talimatları ileride başvuru amacıyla saklayın Uyarılarda geçen "elektrikli alet" terimi, ana şebekeden güç alan (kablolu) elektrikli aletinizi veya pil ile çalışan (kablosuz) elektrikli aletinizi ifade etmektedir. 1 Çalışma alanının güvenliği a Çalışma alanını temiz tutun ve iyi ışıklandırın. Karışık veya karanlık bölgeler kazalara yol açabilir. b Elektrikli aletleri yanıcı sıvılar, gazlar veya toz gibi patlayıcılar ın bulunduğu ortamlarda kullanmayın. Elektrikli aletler toz veya dumanı ateşleyebilecek kıvılcımlar çıkarmaktadır. c Bir elektrikli aleti kullanırken çocukları ve etraftaki insanları uzakta tutun. Dikkat dagıtıcı şeyler kontrolü kaybetmenize sebep olabilir. 2 Elektrik emniyeti a Elektrikli aletin fi ºleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklanmış elektrikli aletler ile birlikte adaptör fi şlerini kullanmayın. Degiştirilmemiş fi şler ve uygun prizler elektrik çarpması riskini azaltacaktır. b Borular, radyatörler, mutfak ocakları ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesini engelleyin. Vücudunuzun topraklanması halinde elektrik çarpması riski artmaktadır. c Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Bir elektrikli aletin içine giren su, elektrik çarpması riskini artıracaktır. d Kabloyu başka amaçlarla kullanmayın. Kabloyu hiçbir zaman elektrikli aleti taşımak, sürüklemek veya prizden çekmek üzere kullanmayın. Kabloyu ısı, yağ, keskin köşeler veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırmaktadır. e Bir elektrikli aleti dış mekanda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun bir kablonun kullanılması elektrik çarpması riskini azaltmaktadır. f Elektrikli aletin nemli ortamda çalışması kaçınılmazsa, bir artık akım cihazı (RCD) korumalı besleme kullanın. RCD kullanımı elektrik çarpma riskini azaltır.87

3 Kişisel güvenlik a Bir elektrikli aleti kullanırken tetikte olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanın. Yorgun olduğunuz zaman veya ilaç, alkol ya da başka tedavi etkisi altında iken elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya yol açabilir. b Kiºisel koruyucu ekipman kullanın. Her zaman göz koruması kullanın. Uygun koşullarda kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya duyma koruması gibi koruyucu ekipman kişisel yaralanmaları azaltacaktır. c İstemeyerek çalıştırmaktan kaçının. Güç kaynağını ve/veya pil takımını bağlamadan, aleti yerden kaldırmadan ya da taşı madan önce anahtarın off (kapalı) konumda olduğundan emin olun. Elektrikli aletleri parmagınız anahtar üzerindeyken taşımak veya anahtarı açık konumdaki elektrikli aletleri prize takmak kazalara yol açacaktır. d Elektrikli aleti açık konuma getirmeden önce varsa ayar anahtarını veya ayarlı penseyi çıkarın. Elektrikli aletin dönen bir parçasına baglı kalan bir ayarlı pense veya anahtar kişisel yaralanmaya yol açabilir. e Yetişemeyeceğiniz noktalara uzanmayın. Her zaman için uygun ayak basacak yer bulun ve dengenizi sağlayın. Böylece beklenmeyen durumlarda elektrikli alet daha iyi kontrol edilebilecektir. f Uygun giysiler giyin. Bol giysiler veya takı kullanmayın. Saçınız, giysileriniz ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saç hareketli parçalara takılabilir. g Toz çekme ve toplama araç-gereçlerinin bağlanması için cihazlar verilmesi halinde, bunların uygun biçimde bağlanması ve kullanılmasını sağlayın. Toz toplama kullanımı tozla ilgili tehlikeleri azaltabilir. 4 Elektrikli aletin kullanımı bakımı a Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Dogru elektrikli alet, tasarlandıgı hızda işi daha iyi ve daha güvenli yapacaktır. b Açma/kapama anahtarı çalışmazsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve tamir edilmelidir. c Herhangi bir ayarlama yapmadan, aksesuvarları değiştirmeden veya elektrikli aletleri saklamadan önce fi şi güç kaynağından çekin ve/veya pilleri çıkarın. Bu türlü koruyucu güvenlik önlemleri elektrikli aletin yanlışlıkla çalışması riskini azaltır. d Boştaki elektrikli aletleri çocukların erişemeyeceği yerlerde muhafaza edin ve elektrikli aleti veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler egitimsiz kullanıcıların elinde çok tehlikelidir. e Elektrikli aletlerin bakımını yapın. Hareketli parçaların hizalanmasını veya bağlantılarını, parçaların kırık olup olmadığını ve elektrikli aletlerin çalışmasını etkileyebilecek başka koşulları kontrol edin. Hasarlı ise, kullanmadan önce elektrikli aletin tamirini yaptırın. Kazaların pek çogu, bakımı yapılmayan elektrikli aletlerden kaynaklanmaktadır. f Kesme aletlerini keskin ve temiz tutun. Bakımı gerektigi şekilde yapılmış keskin uçlu kesme aletlerinin rahatsızlık yaratma olasılıgı daha az, kontrolü daha kolaydır. g Elektrikli el aletini, aksesuvarları ve uçları vb. çalışma şartlarını ve gerçekleştirilecek işi göz önüne alarak bu talimatlara göre kullanın. Elektrikli aletin amacı dışındaki işlemlerde kullanılması tehlikeli durumlara yol açabilir. 5 Servis a Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz.

KURALLARI Tüm Darbeli Matkaplar İçin Güvenlik Talimatları

• Darbeli matkaplarla kulak koruyucular kullanın. Gürültüye maruz kalmak işitme kaybına neden olabilir.88

• Aletle birlikte verilen yardımcı tutamaçları kullanın. Kontrolü kaybetmek kişisel yaralanmalara neden olabilir.

• Kesim aletinin gizli kablolara ya da kendi kablosuna temas edebileceği bir iş yaparken, elektrikli aleti izoleli kavrama yüzeylerinden tutun. “Elektrik yüklü” kabloyla temas etmek, aletin açık metal parçalarına “elektrik yükleyerek” kullanıcıya elektrik çarpmasına neden olur.

• İş parçasını sabit bir düzleme bağlamak ve desteklemek için mengene veya başka bir pratik yol kullanın. İşi elinizle veya vücudunuza karşı tutmak dengeyi bozar ve kontrolü kaybetmenize neden olabilir.

• Koruyucu gözlük veya başka bir göz koruması kullanın. Vurma ve delme işlemleri küçük parçaların sıçramasına neden olur. Sıçrayan parçacıklar gözlerde kalıcı hasar bırakabilir.

• Parçalar, yuvalar ve aletler çalışırken ısınır. Wear gloves when touching them.

• Do not operate this tool for long periods of time. Bunlara dokunurken eldiven takın. Diğer Riskler İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar: – İşitme kaybı. – Sıçrayan parçacıklardan kaynaklanan yaralanma riski. – Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi. – Uzun süreli kullanımdan kaynaklanan yaralanma riski. Alet Üzerindeki Etiketler Alet üzerinde aşağıdaki semboller gösterilir: Kullanmadan önce kullanım kılavuzunu okuyun. TARİH KODU KONUMU (ŞEKİL [FIGURE] A) İmalat yılını da içeren Tarih Kodu (7) gövdeye basılıdır. Örnek: 2010 XX XX İmalat Yılı Ambalajın içindekiler Ambalajın içinde aşağıdakiler vardır: 1 Darbeli tornavida 1 Kullanım kılavuzu 1 Açılımlı çizim ● Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin. ● Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın. Tanım (şekil A)

UYARI: Elektrikli aleti veya herhangi bir parçasını hiçbir zaman değiştirmeyin. Hasar veya kişisel yaralanmaya sebep olabilir. 1 Açma/kapama anahtarı 2 Sağ/sol dönüş kontrol düğmesi 3 Örs 4 Soket Öngörülen kullanımı DW292, DW294 darbeli tornavidanız, profesyonel vidalama işlemleri ve somun ayarlama uygulamaları için tasarlanmıştır. NEMLI KOŞULLARDA veya yanıcı sıvılar veya gazların bulunduğu ortamlarda kullanmayın. Bu darbeli tornavida profesyonel bir alettir. ÇOCUKLAR N aletle temas etmesine izin vermeyin. Bu aletin deneyimsiz kullanıcılar tarafından kullanıldığı durumlarda gözetim gereklidir. Elektrik emniyeti Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin. DEWALT aletiniz EN 60745 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.89 Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir. Uzatma kablosu kullanılması Uzatma kablosu kullanılması gerekiyorsa bu aletin giriş gücüne (teknik verilere bakın) uygun onaylı bir uzatma kablosu kullanın. Minimum iletken ebadı 1 mm

; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın. Montaj ve ayarlar

UYARI : Montaj ve ayarlardan önce mutlaka aletin fi şini çekin. Soketlerin takılması ve çıkartılması DW292 darbeli tornavidanız, maşalı çivi ile beraber 1/2" lik bir kare tahrik sistemi kullanır. DW294 darbeli tornavidanız, maşalı çivi ile beraber 3/4" lik bir kare tahrik sistemi kullanır. Soketlerin takılması (şekil B) ● Soketlerin yan tarafındaki deliği (6) örs üzerindeki maşalı çiviye (5) göre ayarlayınız. ● Soketi (4) yerine oturuncaya kadar örs (3) üzerinde ittiriniz. Eğer gerekir ise hafi fçe vurunuz. Soketlerin çıkartılması (şekil C) ● Maşalı çiviyi (5) delik (6) boyunca ittirerek girdiriniz ve soketi örsten çıkartınız. Rotasyon yönünün ayarlaması (şekil D) ● İleri/geri yön ayarlama anahtarını (2) kullanarak ileri veya geri rotasyon yönünü seçiniz.

UYARI : Dönüş yönünü değiştirmeden önce daima motorun tamamen durmasını bekleyin. KULLANMA Kullanım talimatları

Daima güvenlik talimatlarına ve uygulanan kurallara uyun. UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya. Vidalama veya somun kıvırma (somun ayarı yapma) (şekil A) ● Kıvrılacak olan vida veya somun için uygun soketi seçiniz. ● Yukarıda açıklandığı gibi ileri veya geri rotasyon yönünü seçiniz. ● Aleti sıkılayıcı ile aynı hizada tutunuz. Uygun El Pozisyonu (şek. A, E) UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunu kullanın. UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıca tutun. Doğru el pozisyonu gösterildiği gibi, bir elin ana tutamak (8) üzerinde olduğu konumdur. Çalıştırma ve kapatma (şekil A) ● Aleti çalıştırmak için, açma/kapama anahtarı (1) basın. ● Cihazı durdurmak için düğmeyi bırakınız. BAKIM D E WALT aletiniz minimum bakım ile uzun bir çalışacak şekilde tasarlanmıştır. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

UYARI: Yaralanma riskini azaltmak için, aksesuarları takmadan ve çıkartmadan, ayarları yapmadan veya değiştirmeden önce veya tamir yaparken makineyi kapatın ve elektrik fi şini prizden çekin. Aletin kapalı olduğuna emin olun. Kazara olabilecek bir çalıştırma yaralanmaya sebep olabilir.

Yağlama Elektrikli aletiniz, ek yağlama gerektirmez.90

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu prosedürü uygularken onaylanmış koruyucu gözlük ve onaylanmış toz maskesi takın.

UYARI: Aletin metal olmayan parçalarını temizlemek için asla çözücü madde ya da diğer sert kimyasal maddeleri kullanmayın. Bu tür kimyasal maddeler metal olmayan parçalarda kullanılan malzemeleri zayıfl atabilir. Sadece su ve az sabun ile nemlendirilmiş bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın. Opsyonel aksesuarlar Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.

UYARI: D E WALT tarafından verilenlerin dışındaki aksesuvarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuvarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu aletle birlikte sadece D E WALT tarafından tavsiye edilen aksesuvarlar kullanılmalıdır. Çeşitli tiplerdeki soketler, tutucular, ve adaptörler tercihsel seçenekler olarak sağlanabilir. Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda D EWALT ürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır. Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

EWALT, hizmet ömrünün sonuna ulaşan

EWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin. Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili D EWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur.91

GARANTİ DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği’ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

Satın almış olduğunuz D EWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; D EWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için: Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazı;

• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;

• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

Yasal garanti süresi dahilinde tüm

EWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz D EWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTİ • Sahip olduğunuz D EWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa,

EWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;

• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;

• Yetkili olmayan kişilerce tamire çalışılmamıştır;

• Satın alma belgesi (fatura) ibraz edilmiştir.

• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir. Şikayet veya talepleriniz için satıcınıza,

EWALT kataloğunda yer alan size en yakın yetkili D EWALT servisine veya bu kullanma kılavuzunda belirtilen adresten

EWALT ofisine başvurun. Yetkili

EWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternette www.2helpU.com adresinde mevcuttur. Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır. Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbul92
